一关于粘合剂
石油树脂在不同行业中的使用性能及作用：
A、油漆油漆主要使用高软化点的C9石油树脂、DCPD树脂、
C5/C9共聚树脂，油漆加入石油树脂能够增加油漆光泽度，提高漆
膜附着力、硬度、耐酸、耐碱性。
B、橡胶橡胶主要使用低软化点的C5石油树脂、C5/C9共聚树
脂及DCPD树脂。此类树脂和天然橡胶胶粒有很好的互溶性，对橡胶
硫化过程没有大的影响，橡胶中加入石油树脂能起到增粘、补强、软
化的作用。特别是C5/C9共聚树脂的加入，不但能增大胶粒间的粘
合力，而且能够提高胶粒和帘子线之间的粘合力，适用于子午线轮胎
等高要求的橡胶制品。
C、粘合剂行业石油树脂具有很好的粘接性，在粘合剂和压敏
胶带中加入石油树脂能够提高粘合剂的粘合力、耐酸性、耐碱性以及
耐水性，并且能够有效地降低生产成本。
D、油墨行业油墨用石油树脂，主要是高软化点C9石油
树脂、DCPD树脂。油墨中加入石油树脂能起到展色、快干、增亮的
效果，提高印刷性能等作用。
E、其它树脂具有一定的不饱和性，可用于纸张上胶剂，塑料改性剂等。
石油树脂的特性与热熔胶性能的关系
热熔胶用石油树脂的性能指标
蜡雾点
石油树脂与弹性体之间的相容性通常用蜡雾点表示。蜡雾点作为1 个与树脂相对分子质量、相对分子质量分布、树脂极性相关的性能指标，对热熔胶粘剂的初粘强度、持粘强度和180℃剥离强度起重要的平衡作用，石油
树脂蜡雾点越低，弹性体与树脂、蜡体系之间的相容性越好，热熔胶的初粘强度越高，但持粘强度降低;当石油树脂蜡雾点升高时，持粘强度升高，尤其是蜡雾点在150-1 60℃时，持粘强度较高，但热熔胶的初粘强度降低。初粘强度与持粘强度是2个相互制约的物理量，两者制约的结果使石油树脂存在1 个最佳的180℃剥离强度，因此优质增粘树脂应具有合适的蜡雾点，能够使热熔胶达到初粘强度和持粘强度的最佳平衡，从而优化热熔胶的界面粘接强度和内聚强度，最终形成纤维撕裂粘合模式，达到最佳的粘合效果，石油树脂蜡雾一般以7 0 - 1 10℃为宜。
通常，经苯乙烯、菇烯等芳香烃改性的相对分子质量、相对分子质量分布适中，并且含有环状结构的石油树脂才具有合适的极性，理想的相容性。但近年Donke r 等人研究发现反应温度、催化剂、链转移剂、甚至环戊二烯都能够促进树脂的环化、交链和网状结构的生成; 随着树脂环状结构的增加、交链度的增强，树脂的相对分子质量相应的增大、软化点提高，同时树脂的蜡雾点降低、相容性提高。
通过合理的工艺就可以得到软化点在1 0 0 ℃以上，蜡雾点小于9℃，从小于2 C的石油树脂，用这种树脂制备的压敏胶的高温剪切强度较高，克服了芳香烃改性石油树脂制备的热熔压敏胶高温剪切强度低的难题，这也开辟了脂肪烃改性C S 石油树脂用作增粘剂的新方向。
软化点
石油树脂的软化点一般由树脂相对分子质量的大小和树脂的结构决定，比其玻璃化转变温度高约4 0- 5 0 ℃。相对分子质量越大，环状结构比重越高，石油树脂的软化点越高。
石油树脂软化点对热熔胶的持粘强度有很大影响。树脂软化点越高，树脂的内聚强度越强，胶粘剂的持粘强度越高，热熔胶的使用温度也就越高，应用范围越广;所以在使用时都要求增粘树脂的软化点尽量高些，但过高的软化点可能会提高树脂的熔融粘度，降低了热熔胶的浸润能力，反而不利于热熔胶的粘接。若通过提高热熔胶的施胶温度的方法降低熔融粘度，容易造成因施胶温度过高而引起基体树脂发生热降解，降低了热熔胶的使用寿命，石油树脂的软化点一般在80-1 30℃之间比较合适l。此外石油树脂软化点对热熔胶的固化速度，热熔胶的施胶速度也有很大影响。软化点过高还容易引起热熔胶的硬化和结皮。
熔融粘度、热稳定性的影响
石油树脂的熔融粘度常由树脂的相对分子质量、相对分子质量分布及其结构特点决定。在高剪切速度下加工时，单分散或相对分子质量分布窄的高聚物的粘度比宽分布的同种聚合物要高;在同样的注射和挤出加工条件下，宽相对分子质量分布比窄分布试料的流动性更好。
熔融粘度低的热熔胶能够在基材上得以较好地铺展，增大了热熔胶与基材之间的接触面积，提高了热熔胶对被粘接物的浸润程度，有利于热熔胶与被粘接物间界面强度的提高; 但熔融粘度过低，一方面可能会引起热熔胶体系内填料产生沉降造成物料成分分布不均，另一方面可能会造成热熔胶因内聚强度的降低反而不利于粘接。石油树脂熔融粘度以1 5 0 - 2 5 0 m P as为宜。
二关于路标漆
来源：
作为路标漆配料对C5石油树脂的要求较高，目前国内生产的用于路标漆的C5 石油树脂主要缺点是:耐热稳定性不好、流动性差、软化点低，很难满足路标漆行业的需求，改善这些缺点的途径目前主要是通过对C5 石油树脂进行改性，主要有两种途径，即化学改性和物理改性。
3.1 物理改性
物理改性主要是指将石油树脂与其他物质直接进行共混的过程。目前常用的物理改性剂主要有抗氧剂和增塑剂，如聚乙烯蜡等。也有的采用化学改性和物理改性相结合的方法，例如日本专利中报道先用0.4%的马来酸酐对C5石油树脂进行化学改性，然后再用0.35%聚乙烯蜡进行物理共混改性的方法，制得了性能优良的可作为热熔型路标漆配料的石油树脂。
3.2 化学改性
为了克服C5石油树脂作为路标漆配料的缺点还可以对其进行化学改性。其改性途径主要有两种，一是加氢改性，使C5石油树脂分
子中的双键得到加成，从而改善其色泽和抗氧化稳定性;二是化学改性，即在C5石油树脂分子中引入极性基团，或在原料中加入单烯烃
3.2.1 加氢改性
加氢改性就是使C5 石油树脂分子中的双键得到加成，从而改善其色泽和抗氧化稳定性，通过加氢改性可制得白色树脂。据报道质量分数为10%～30% 加氢石油树脂的路标漆具有足够的耐久性、良好的热稳定性和耐候性。
加入负载在氧化铝或硅藻土上的镍或铝催化剂，在升温状态下通人氢气进行加氢反应，其反应产物经蒸馏后即得到加氢改性石油树脂。专利97112026.9、US6,458,902中都介绍了石油树脂的加氢改性方法。
3.2.2 马来酸酐改性
性差，因此在路标漆中的使用受到限制。采用马来酸酐接枝改性C5石油树脂，改性后的C5石油树脂的性能显著得到改善。目前主要生
改性石油树脂的方法以及它在路标漆中的应用
路标漆配料表
三关于橡胶
来源：
https://www.doczj.com/doc/5a15670207.html,/link?url=jdOUQXimsp8tXNTAi-yT5f_EG87h32DG236 bw8kYwsc3fArFI0j7MjR6adCdpLzjunncJIHbEJK_jjuvQL95pknCy56uD8as4x

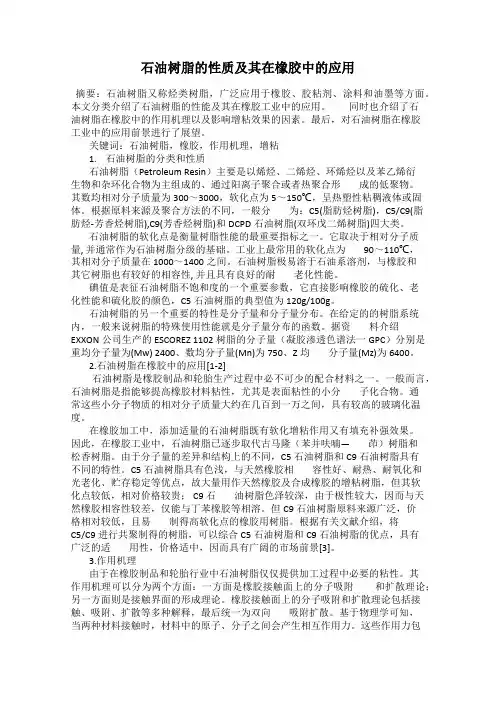

石油树脂在橡胶中既有软化增粘作用，又有填充补强效果。通常，
软化点低于100℃的称为橡胶石油增粘树脂，软化点在120℃以上的
则称橡胶石油补强树脂。
C9石油树脂软化点为90-100℃,主要用于油墨和涂料，软化点在
120℃以上的C9石油树脂还可用作橡胶补强剂。C5/C9共聚树脂为C5
和C9两种成分兼有的树脂,软化点为90-100℃,用于轮胎、涂料和油
墨。氢化的DCPD树脂软化点可高达100-140℃，主要用于各种苯乙
烯型热塑性弹性体和塑料中。
工程塑料及其应用
Engineering Plastics and Their Applications
由NordriDesign提供
https://www.doczj.com/doc/5a15670207.html,
工程塑料的定义
工程塑料是指： 【在较宽的温度范围和较长期的使用时间内，能够保持优 良性能，并能承受机械应力做为结构材料使用的热塑性塑 料】
工程塑料的物性
物
性
美规 ASTM D638 kg/cm2(MPa) ASTM D638 % ASTM D790 kg/cm2(MPa) ASTM D790 kg/cm2(MPa) ASTM D256 (kg?cm/cm)
欧规 ISO 527 N/m2(MPa) ISO 527 %
拉伸强度(屈服，断裂） Tensile Strength (at yield, Break) 伸长率 Elongation at break 弯曲强度 Flexural Strength 弯曲模数 Flexural Modulus IZOD冲击强度(1/8“缺口) IZOD Impact(Notched 1/8”) 冲击强度(缺口) Impact(Notched) 简支梁冲击强度（缺口） Charpy Impact(Notched) Rockwell 硬度 Rockwell Hardness
ISO 180/1A kJ/m2 ISO 179 kJ/m2 ASTM D785 (R-Scale)
工程塑料的物性
物 热变形温度(HDT) Heat Deflection Temperature 维卡软化温度 Vicat Softening Temperature 球压温度 Ball Pressure Temperature
性
美规 ASTM D648 ℃
欧规 ISO 75/A ℃ ISO 306/B50 ℃ IEC 60695-10-2 ℃
线性膨胀系数 Coeff. Of Linear Thermal Expansion 融熔体积率 Melt Volume Rate(MVR) 热融熔指数 Melting Flow Index(MFI) 耗氧指数(OI) Oxygen Index
ASTM D696 10-5 cm/cm℃
DIN 53572 K-1×10-4 ISO 1183 ml/10min.
ASTM D1238 g/10min. ISO 4589 %
1.1含氟树脂概述 自1963年聚偏氟乙烯（PVDF）涂料成功地应用在建筑业，涂覆于装饰板材上以来。氟树脂涂料已经走过了近40年的发展历程，氟树脂涂料以其独特的性能经受住了历史的考验。目前国际上形成了三种不同用途的氟树脂与氟涂料行业，第一种是以美国阿托—菲纳公司生产的PVDF树脂为主要成分的外墙高耐候性氟树脂涂料、具有超强耐候性；第二种是以美国杜邦公司为代表的特氟龙不粘涂料。主要用于不粘锅、不粘餐具及不粘模具等方面；第三种是以日本旭硝子为代表的室外常温固化氟树脂涂料，主要应用于桥梁、电视塔等难以经常施工的塔架防腐等[1]。 1.2含氟树脂的结构特点及性能 1.2.1氟树脂的结构特点 常温固化氟树脂的结构如图1.1所示, 在FEVE的分子结构中, 作为主要的单体三氟氯乙烯, 由于前述氟原子的特性, 在空间结构和化学上, 氟烯烃单元保护了不很稳定的乙烯基醚单元, 使其难以受氧化侵蚀, 提高了树脂的耐候性和耐化学腐蚀性,并为树脂提供了必要的硬度。环己基的引人, 则赋予了树脂刚性和透明性, 其侧链的大环降低了树脂的结晶性, 使其可以在常温下溶于大多数有机溶剂。烷基的引人给树脂提供了较好的挠曲性能, 增加了树脂的柔韧性能。经烷基的引人则给树脂带来了固化点, 使树脂能在常温下与异氛酸醋交联固化, 高温下与三聚氰胺树脂交联固化, 使树脂具有从室温到高温广阔温度范围内固化的性能, 应用范围大为扩展。而侧链上梭基的引人, 则提高了树脂对颜料的润湿性, 加强了树脂与固化剂、有机颜料的相溶性。 C-F键能高达486KJ/mol,因此分子结构稳定, 很难被热、光以及其它化学因素破坏。在同一分子中未成键原子之间存在着一种较弱的范德华力。2个氟原子的范德华半径之和为0.27nm,两个氟原子正好把C-C之间的空隙填满, 保护了碳碳键, 使氟碳树脂相当稳定。 1.2.2氟树脂的性能 氟树脂具有优异的耐候性、耐腐蚀性、耐沾污性、耐热性、耐化学品性、斥水斥油性、绝缘性及低摩擦系数, 其原因是由于氟原子电负性高, 原子半径小, 与碳形成的C-F键极短, 相邻氟原子相互排斥, 使含氟烷烃中氟原子呈螺线形分布, 碳链周围被一系列带负电性的氟原子所包围, 形成屏蔽层。
碳五石油树脂合成技术及发展趋势 徐迪静,李 伟 (宁波职业技术学院化工系,浙江 宁波 315800) 摘 要:概述了C 5石油树脂种类及制备技术的发展现状以及国内外生产C 5石油树脂的主要企业和产品牌号,着重评述了合 成工艺及改进合成工艺的提高C 5石油树脂质量方法,通过对C 5石油树脂应用的介绍,对我国C 5石油树脂发展及应用提出了建议。 关键词:C 5石油树脂;合成工艺;技术发展;应用 Synthesis Technology and D evelop m ent T rend of C 5Petroleu m R esi n XU D i -jing,LI W ei (N ingbo Vocati o na l and Techn ica l College ,Zhejiang N i n gbo 315800,Ch i n a) Abst ract :The type and status of preparation o f techno logy of C 5petro leum resi n w ere over v ie w ed .The m a i n produc ti o n busi n ess and pr oduct brandsw ere intr oduced at ho m e and abr oad about C 5petroleum resi n .The re m arks on synthesis of techno l o gy and i m pr oved synthetic process to i m prove the qua lity of C 5petro leum resin m ethod w ere focused on .Through t h e i n troduction of app lication o fC 5petroleum resi n ,suggesti o ns w ere proposed about the deve l o p m ent and appli ca ti o n of C 5petro leum resin in China K ey w ords :C 5petro leu m resin ;synthetic techniques ;techno l o gy deve l o pm en;t applicati o n 作者简介:徐迪静(1982-),宁波职业技术学院应用化工系助教,主要研究方向:高分子材料。 C 5石油树脂是以乙烯装置副产的裂解C 5馏分为原料,进行分离聚合后制得的固态或粘稠状液态、相对分子质量低于2000的聚合物,具有酸值低、混溶性好、熔点低、粘合性好、耐水和耐化学品等特点。根据原料的不同大致可分为以下几类:(1)混合C 5石油树脂,原料为经过初步分离或未经分离的混合C 5馏分; (2)脂肪族C 5石油树脂,以浓缩间戊二烯为主要组分;(3)双环戊二烯脂环族C 5石油树脂,以双环戊二烯(DCPD )为主要原料;(4)共聚树脂,分为C 5/C 9共聚树脂、C 5和其他物质的共聚树脂、双环戊二烯(DCPD )与其他物质的共聚树脂;(5)加氢改性石油树脂。表l 为典型C 5石油树脂的一般特性及用途。 表1 典型C 5石油树脂的一般特性及用途 C 5石油树脂品种特性 用途 脂肪族C 5石油树脂色浅,耐热耐候性好,软化点,与非极性聚合物相容,与极性聚合物不相容。 热熔胶、胶带及橡胶增粘等脂环族C 5石油树脂软化点高,有臭气,氧化稳定性较差,反应性好,共聚性好 油墨、涂料、胶粘剂、沥青改性、橡胶增粘 C 5/C 9共聚树脂极性和非极性聚合物都相容油墨、涂料胶粘剂、橡胶增粘 加氢C 5石油树脂 色浅,无臭,价高,氧化稳定性好 胶粘剂、聚合物改性 1 国内外C 5石油树脂的生产现状 1.1 国外C 5石油树脂的生产发展状况 石油化工的发展为石油树脂生产提供了丰富而廉价的原 料,因此石油树脂在一些石油化工发达国家的生产迅速发展,如美、日、德、俄、法、英和荷兰等。目前世界生产能力约400kt/a ,美国和日本分别约占57%和20%,欧洲约占22%。美国主要生产厂家有Exxon 、Am oco 、P icco 、U e lsi co l 等十几家化工公司,其中最大的生产厂家是Exxon 公司,C 5石油树脂能力达到150kt /a 。日本的生产厂家有瑞翁、三井石油化学、日本石油化学、富士兴产公司等。西欧主要生产C 5石油树脂的公司有4家,生产能力约为80kt/a 。国外厂商生产的C 5石油树脂主要类别见表2。 1.2 国内C 5石油树脂的生产状况 我国C 5石油树脂开发研制方面起步较晚,但进展较快,中科院有机所、中科院化学所、上海石化股份公司化工所、淄博化 工研究所等分别开发了C 5系列石油树脂。目前在黑龙江、辽宁、山东、江苏等地均建立起一定规模的C 5、C 9石油树脂生产装置。近年来上海石化股份公司和美国Exxon 公司,扬子石化实业公司和美国伊士曼公司分别合资建设的25万吨/年和18万吨/年C 5石油树脂装置的建成投产,为国内石油树脂的发展打开了一个崭新的局面。 目前我国石油树脂生产企业约50家,总生产能力在200万吨/年以上,可以生产C 5树脂、C 9树脂、C 5/C 9共聚树脂、加氢树脂,生产装置以C 9石油树脂为主,占总生产能力的70%,C 5石
聚氯乙烯的聚合
聚合在带有夹套的搪瓷釜或不锈钢釜内进行，间歇操作。大型釜除依靠夹套传热外，还配有内冷管或(和)釜顶冷凝器，并设法提高传热系数。悬浮聚合体系粘度不高，搅拌一般采用小尺寸、高转数的透平式、桨式、三叶后掠式搅拌桨。 二、氯乙烯单体中杂质对聚合反应的影响 1.VCM中乙炔对聚合的影响 首先表现在对聚合时间和聚合度的影响上，见表1. 可知聚合生产中除去单体中的乙炔很重要，一般要求低于10ppm (0.001%)。乙炔的主要危害是和引发剂的自由基、单体自由基发生链转移反应。当乙炔含量高时，生产上一般采取降低聚合温度的办法，以免树脂转型；或在聚合反应初期适当提高聚合温度，以消除诱导期的延长；
2.VCM中高沸物对聚合的影响 VCM中乙醛、二氯乙烯、二氯乙烷等高沸物，均为活泼的链转移剂，从而降低PVC聚合度和降低反应速度。由于高沸物存在于VCM中不便于聚合温度的掌握，以及高沸物对分散剂的稳定性有明显的破坏作用，因此对VCM中的高沸物含量要严加控制。 此外，高沸物杂质高，影响树脂的颗粒形态，造成高分子歧化，以及影响聚合釜粘釜和“鱼眼”等。工业生产要求单体中高沸物总含量控制在100ppm（0.01%）以下，即单体纯度≥99.99%。一般高沸物含量较高时，可借降低聚合反应温度来处理。 3.铁质对聚合的影响 VCM中铁离子的存在，使聚合诱导期延长，反应速度减慢，产品热稳定性差，还会降低树脂的电绝缘性能（特别是铁离子混入PVC中时）。此外，铁离子还会影响产品颗粒的均匀度。 4.水质对聚合的影响。 聚合投料用水的质量，直接影响到产品树脂的质量。如硬度（表征水中金属等阳离子含量）过高，会影响产品的电绝缘性能和热稳定；氯根（表征水中阴离子含量）过高，特别对聚乙烯醇分散体系，易使颗粒变粗，影响产品的颗粒形态；PH值影响分散剂的稳定性，较低的PH值对分散体系有显著的破坏作用，较高的PH值会引起聚乙烯醇的部分醇解，影响分散效果及颗粒形态。此外，水质还会影响粘釜及“鱼眼”的生成。 三、聚合生产过程中常用的助剂 氯乙烯悬浮聚合过程中，聚合配方体系或为改善树脂性能而添加各种各样的助剂，其中用得比较广泛的有以下几种：分散剂、引发剂、PH
氟树脂简介 1定义 分子结构中含有氟原子的一类热塑性树脂。氟树脂的主要品种有聚四氟乙烯(PTFE)、聚三氟氯乙烯(PCTFE)、聚偏氟乙烯(PVDF)、乙烯-四氟乙烯共聚物(ETFE)、乙烯-三氟氯乙烯共聚物(ECTFE)、聚氟乙烯（PVF）等。其中以聚四氟乙烯为主。 2性能 氟树脂具有优异的耐高低温性能、介电性能、化学稳定性、耐候性、不燃性、不粘性和低的摩擦系数等特性。聚四氟乙烯可以在260℃高温下长期使用，-268℃低温下短期使用。介电性能不仅优异，且不受工作环境、温度、湿度和工作频率的影响。在高温下也不与强酸、强碱和强氧化剂起作用，即使在“王水”中煮沸也无变化，故有“塑料王”之称。润滑性特别是自润滑性很好，对钢的静摩擦系数仅0.02，动摩擦系数0.03，自摩擦系数0.01。主要缺点是有冷流性，在负荷和高速条件下尺寸不稳定；刚性、耐磨和压缩强度较差，需加硫化钼和青铜粉等填料改性；耐辐照性和加工性不好。可熔性聚四氟乙烯不仅具有聚四氟乙烯的原有特性，而且高温机械性能（250℃拉伸强度为13MPa，而聚四氟乙烯为8.5MPa）和加工性能大为改善。聚三氟氯乙烯的特点是透明性、尺寸稳定性和粘接性好，但耐温性较差。聚偏氟乙烯、乙烯-三氟氯乙烯共聚物和乙烯-四氟乙烯共聚物都是机械强度好和韧性大的氟树脂，耐辐照性优良；聚偏氟乙烯还是压电性和热电性极好的功能材料。聚氟乙烯薄膜可耐大气老化30年以上。偏氟乙烯－六氟异丁烯共聚物可在280℃以上高温下长期使用，主要问题是价格昂贵，常温下发脆。 3国内外状况 1934年，德国的F.施洛费尔和O.舍雷尔研究成功的聚三氟氯乙烯，是氟树脂的第一个品种。 1938年美国杜邦公司合成聚四氟乙烯树脂，开发出“特氟龙”不粘涂料，它是将聚四氟乙烯（PTFE）以微小颗粒状态分散在溶剂中，然后以360-380oC的高温烧结成膜，该涂层可长期在-195--250oC下使用，其耐化学品性超过所有聚合物，主要应用于不粘涂层；如：不粘锅内涂膜、聚合反应釜内衬。 20世纪60年代，Elf Ato 公司开发出“Kynar500”为商标的聚偏二氟乙烯（PVDF）氟碳树脂，随后，被应用于氟碳涂料之中。它具有优良的耐候性、耐水性、耐污染性、耐化学品性，尤其用于建筑物的外部装饰有其他涂料无法相比的优点。但由于PVDF树脂不溶欲

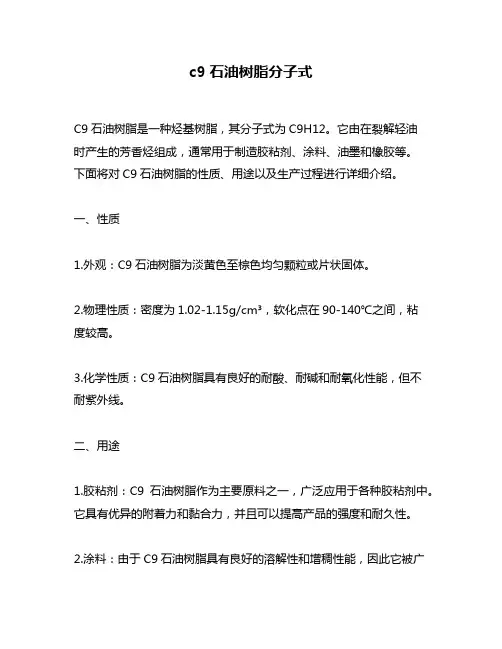

浅谈石油树脂 石油树脂(petroleum resins)乃因其来源为石油衍生物而得名，一般可分类为C5 alphatic(脂族类)、C9 aromatic(芳香烃类)、DCPD(环脂二烯类，cycloaliphatic)及纯单体(如poly SM、AMS(alpha methyl styrene)等产品)等四种型态，其组成分子皆是碳氢化合物，故又称之为碳氢树脂(hydrocarbon resins，HCR)。石油树脂与cumaran-indene树脂、松香脂及polyterpene 等石化产品之主要用途皆为为增黏剂之用，故亦称为tackifier resins。石油树脂是一种通称，其所指为低分子量(数量平均分子量M n小于2000)之热塑性高分子，是由裂解汽油馏份经由热或触媒聚合而得。 石油树脂的性态可从黏稠液态到固态，颜色则由水白色到暗褐色。此外亦有一些是经过改质的产品，如C5/C9(脂族和芳香烃混合类)、酚、terpene 等改质C9石油树脂及氢化石油树脂。 一、石油树脂的制造石油树脂虽区分为四类，但制造方式大致相同，除部份DCPD树脂以热聚合产制外，余均应用阳离子聚合法，常用触媒为BF3、AlCl3等Friedel –Crafts酸，有时会添加少许促进剂。阳离子聚合的特色为反应速率快，chain transfer 繁复，触媒易为原料中的不纯物或分子结构等因素影响而终止反应，因此反而可聚合成分子量500~2,000的聚合体，而加强增黏效果。 制程中有以下的几个重要步骤—选择及前处理原料油、将处理过的原料聚合、中和及树脂的分离。其中前处理尤其不可或缺，以事先除掉不良物后再选择不同组成的进料来调整树脂的性质；聚合反应则是随着原料之不同使用AlCl3、BF3及一些促进剂，如HCl、 t-BuCl, H2O或酚、或加热方式来进行反应。制程中主要的反应参数有进料的全部或相对浓度、触媒类别及其浓度、温度。以上几项必须小心控制，才能有好的产量、分子量及分子量分布。 聚合方式可分为批次式、连续式、多阶连续式。其中批次反应的分子量分析较广，而多阶连续式的产率较高且分子量分布较窄。原料调配在石油树脂制程中属相当重要一环，经由调配不同馏份的进料油，可调整其分子结
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910339782.4 (22)申请日 2019.04.25 (71)申请人 金旸（厦门）新材料科技有限公司 地址 361028 福建省厦门市海沧区后祥路 66号 (72)发明人 陈志峰 刁雪峰 王清文 (74)专利代理机构 厦门市精诚新创知识产权代 理有限公司 35218 代理人 赖秀华 (51)Int.Cl. C08L 69/00(2006.01) C08L 33/12(2006.01) C08L 23/08(2006.01) C08L 33/08(2006.01) (54)发明名称 一种用于箱包壳体的PC/PMMA材料及其制备 方法 (57)摘要 本发明属于复合材料领域，尤其涉及一种用 于箱包壳体的PC/PMMA材料及其制备方法。所述 用于箱包壳体的PC/PMMA材料由聚碳酸酯、聚甲 基丙烯酸甲酯、沙林树脂、增韧剂、分散剂和抗氧 剂组成，所述聚碳酸酯、聚甲基丙烯酸甲酯和沙 林树脂的重量比为(2.8～14.5):(1.2～7):1。本 发明提供的PC/PMMA复合材料兼具有优异的耐刮 擦性能和韧性，符合箱包壳体材料的各项测试要 求。权利要求书1页 说明书6页CN 110041683 A 2019.07.23 C N 110041683 A
1.一种用于箱包壳体的PC/PMMA材料，其特征在于，所述用于箱包壳体的PC/PMMA材料由聚碳酸酯、聚甲基丙烯酸甲酯、沙林树脂、增韧剂、分散剂和抗氧剂组成，所述聚碳酸酯、聚甲基丙烯酸甲酯和沙林树脂的重量比为( 2.8～14.5):(1.2～7):1。 2.根据权利要求1所述的用于箱包壳体的PC/PMMA材料，其特征在于，所述用于箱包壳 体的PC/PMMA材料由如下重量百分比的组分组成： 3.根据权利要求1或2所述的用于箱包壳体的PC/PMMA材料，其特征在于，所述聚碳酸酯为挤出级聚碳酸酯；所述聚碳酸酯在300℃、1.2kg条件下的熔融指数为3.5～8.0cm 3/10min。 4.根据权利要求1或2所述的用于箱包壳体的PC/PMMA材料，其特征在于，所述聚甲基丙烯酸甲酯为低流动性聚甲基丙烯酸甲酯；所述聚甲基丙烯酸甲酯在230℃、3.8kg条件下的熔融指数小于3.0cm 3/10min。 5.根据权利要求1或2所述的用于箱包壳体的PC/PMMA材料，其特征在于，所述沙林树脂为乙烯-(甲基)丙烯酸-金属离子聚合物，金属离子为锌离子、钠离子、镁离子、钾离子或锂离子。 6.根据权利要求1或2所述的用于箱包壳体的PC/PMMA材料，其特征在于，所述增韧剂为丙烯酸酯类聚合物。 7.根据权利要求1或2所述的用于箱包壳体的PC/PMMA材料，其特征在于，所述分散剂选自硅氧烷类分散剂、硬脂酸盐类分散剂和蜡类分散剂中的至少一种。 8.根据权利要求1或2所述的用于箱包壳体的PC/PMMA材料，其特征在于，所述抗氧剂为受阻酚类抗氧剂和/或亚磷酸酯类抗氧剂。 9.权利要求1～8中任意一项所述的用于箱包壳体的PC/PMMA材料的制备方法，其特征在于，该方法包括：将所述聚碳酸酯、聚甲基丙烯酸甲酯、沙林树脂、增韧剂、分散剂和抗氧剂混合均匀，之后将所得混合料在双螺杆挤出机中进行熔融挤出造粒。 10.根据权利要求9所述的用于箱包壳体的PC/PMMA材料的制备方法，其特征在于，所述混合在混料锅中进行，且所述混合的条件包括转速为300～500r/min，时间为2～5min；所述熔融挤出的条件包括温度为240～260℃，螺杆转速为350～500r/min ，真空度不小于0.08MPa。 权 利 要 求 书1/1页2CN 110041683 A
氟树脂涂料 蒋卓君 04300011 摘要：简述了氟树脂涂料的发展、分类、特点、性能、存在的问题与对策，并简单介绍了几种典型的氟树脂涂料的性能和合成工艺。 关键词:氟树脂; 氟涂料 1 前言 自1963 年聚偏氟乙烯(PVDF) 涂料成功地应用在建筑业,涂覆于装饰板材上以来,氟树脂涂料已经走过了近40 年的发展历程,氟树脂涂料以其独特的性能经受住了历史的考验。目前国际上形成了三种不同用途的氟树脂与氟涂料行业, 第一种是以美国阿托—菲纳公司生产的PVDF 树脂为主要成分的外墙高耐候性氟树脂涂料, 具有超强耐候性;第二种是以美国杜邦公司为代表的特氟龙不粘涂料, 主要用于不粘锅、不粘餐具及不粘模具等方面; 第三种是以日本旭硝子为代表的室外常温固化氟树脂涂料, 主要应用于桥梁、电视塔等难以经常施工的塔架防腐等[1]。 2氟树脂涂料发展的几个阶段 氟树脂涂料的品种发展主要经历了熔融型、溶剂可溶型、可交联固化型及水性氟树脂涂料等阶段。 2.1熔融型氟树脂涂料 熔融型氟树脂涂料又称高温烘烤型氟树脂涂料,是最早的氟树脂涂料品种。PTFE、PVF、PVDF 等均可制成熔融型氟树脂涂料,常用熔融型氟树脂及其性能如表1 所示[2 ]。
由表可见,这些氟树脂都有很好的耐候性、耐溶剂性及耐高温性。但由于这些氟树脂涂料须在高温下烘烤使其熔融成膜,只适合于工厂涂装,不适合现场施工。因而应用范围主要局限在电饭锅、耐高温铝板或钢板上,从而限制了自身的发展。 2.2溶剂可溶型氟树脂涂料 为扩大氟树脂涂料的应用范围,首先必须降低氟树脂的结晶度,提高其在有机溶剂中的溶解度。因此,研究者们就将各种含氟单体与带侧基的乙烯单体进行共聚改性,制得了溶解性较高的氟树脂涂料。如VDF/ TFE/ HFP 三元共聚物、VF2/ HFP 二元共聚物涂料等。这种涂料可在较低温度下成膜,因而拓展了氟树脂涂料的使用范围。 2.3可交联固化型氟树脂涂料 可交联固化型氟树脂涂料是指在氟树脂中引入—OH 及—COOH 等官能团,使之可与异氰酸酯、三聚氰胺和氨基树脂等进行交联固化。典型的可交联固化型氟树脂涂料有羟基乙烯基醚共聚物( PFEVE) 涂料等。 2.4 水性氟树脂涂料 随着人们环保意识的加强,水性涂料将成为21世纪的主流产品之一,因此,水性氟树脂涂料已成为当今涂料研究的热点。水性氟树脂涂料一般是由含氟烯烃、乙烯基醚、含羧基化合物和水溶性氨基树脂共聚而制得。研究较多的有三氟氯乙烯共聚物涂料、四氟氯乙烯共聚物涂料及偏氟乙烯共聚物涂料等。降低水性氟树脂涂料的成膜温度是研究的热点。目前,日本旭硝子公司的PFEVE 乳胶成膜温度为35～50 ℃。国内水性氟树脂涂料也在积极研究之中,研究焦点也集中在如何降低成膜温度上。
1.软化点 在一个给定的热负荷下，树脂变形时的温度。软化点给出了树脂内的粘度指标，它受低聚物的平均分子量所控制。树脂的软化点一般由树脂的相对分子质量的大小和树脂的结构决定。相对分子质量越大，环状结构比重越高，石油树脂的软化点越高。石油树脂的软化点比玻璃化转变温度Tg高约40～50℃，碳五石油树脂的Tg 点大约在20℃以上，而NR的Tg点大约在-70℃。软化点对客户的意义在于：反应了聚合物的溶体性质，帮助客户得到在要求的使用温度下，最适宜的产品配方。也就是说在要求的使用温度下，最适宜的产品初始黏性。石油树脂的软化点高，树脂的内聚强度越高。 2.颜色 当树脂的组分中含有较高极性官能基或双键或三键时，就容易产生较深的颜色。 因此，当配方中含有未经氢化的碳氢树脂和天然松香以及萜烯衍生物等极性较高的原料时，通常会比含有氢化组成分配方的颜色要深。石油树脂分子链中存在双键，黄光能通过，因此看上去是黄的。通过加氢可以使双键饱和，石油树脂看起来就是呈水白色了。当树脂在高温下与空气中的氧反应，可能使树脂的颜色变深，这表示产品的初始性质下降了。因为氧分子具有强大的吸力，它在高温下能容易夺取分子链上键能最弱小的原子，这可能导致在分子链上形成共轭大π键，使得树脂颜色看起来更黄。树脂颜色对于客户的意义：最主要的是树脂的抗热黄变能力以及耐老化性。 2.不饱合度 为测量石油树脂分子结构中所残留未反应的双键数量，以溴价或碘价表示。不饱和度高，表示其耐候性及耐热性差，易氧化或结碳；但不饱和度也易于接枝。
4.酸值 酸值代表碳五石油树脂分子中的羧酸含量，是衡量石油树脂的羧基化合物在空气中放置后的变化尺度。 5.灰分 石油树脂中不希望有无机杂质的存在，这些杂质是中和后分离不彻底的残留物或储罐及管道中的锈蚀物。 6.蜡雾点 石油树脂与弹性体之间的相容性通常用蜡雾点表示，蜡雾点作为与分子量、分子量分布、树脂极性相关的性能指标，对胶黏剂的初始黏性，粘性保持起重要的平衡作用。石油树脂蜡雾点低，弹性体与树脂、蜡体系之间的相容性好。 7.熔融黏度 熔融黏度是指碳五石油树脂在熔融状态下的黏度，这与所用的原料聚合工艺有关，其分子量分布的不同也会影响碳五石油树脂的熔融黏度。 8.分子量 由于聚合反应过程的统计特征所有合成高分子化合物的分子量，以及绝大多数天然高分子化合物的分子量都是不均一的，它们是分子量不同的同系物的混合物。分子量及分子量分布直接反映了聚合物的结构差异。分子量及其分布可影响与弹性体的相溶性，PSA的熔融粘度以及内聚力/黏合力平衡。当树脂分子量分布宽时，与弹性体的相溶性差，增黏效果差或起不到增黏效果。当分子量分布曲线变形大时，说明树脂聚合过程不稳定，导致产品品质不稳定。 9.溶解度参数- 溶解度参数是反应分子内聚能大小的一个指标。假定聚合物溶解度参数与溶剂
一文看懂塑料的韧性、刚性、抗冲击性刚度”是指物体发生单位形变时所需要的力的大小；“柔度”则指物体在单位力下所发生的形变大小。“刚度”越大，越不容易发生变形；“柔度”越大，越容易发生变形。韧性好的材料比较柔软，拉伸断裂伸长率、抗冲击强度较大，而硬度、拉伸强度和拉伸弹性模量较小。 从以上叙述可以看出，刚度和韧性呈对立态，但对经过改性的塑料制品而言，两者会相互依存。例如用玻纤增强塑料后，它的刚性变大的同时，可能出现拉伸强度和冲击强度都增加。 如何提高塑料韧性 通过对塑料制品的测试发现，提高基体树脂的韧性有利于提高增韧塑料的增韧效果。增韧的途径很多，比如增大基体树脂的分子量，使分子量分布变得窄小，或者控制是否结晶以及结晶度、晶体尺寸和晶型等方法提来高韧性。 如何区分塑料常用的增韧剂?
橡胶弹性体增韧 EPR（二元乙丙）、EPDM（三元乙丙）、顺丁橡胶（BR）、天然橡胶（NR）、异丁烯橡胶（IBR）、丁腈橡胶（NBR）等；适用于所有塑料树脂的增韧改性； 热塑性弹性体增韧 SBS、SEBS、POE、TPO、TPV等；多用于聚烯烃或非极性树脂增韧，用于聚酯类、聚酰胺类等含有极性官能团的聚合物增韧时需加入相容剂； 核-壳共聚物及反应型三元共聚物增韧 ACR（丙烯酸酯类）、MBS（丙烯酸甲酯-丁二烯-苯乙烯共聚物）、PTW（乙烯-丙烯酸丁酯—甲基丙烯酸缩水甘油酯共聚物）、E-MA-GMA （乙烯-丙烯酸甲酯—甲基丙烯酸缩水甘油酯共聚物）等；多用于工
程塑料以及耐高温高分子合金增韧； 高韧性塑料共混增韧 PP/PA、PP/ABS、PA/ABS、HIPS/PPO、PPS/PA、PC/ABS、PC/PBT等；高分子合金技术是制备高韧性工程塑料的重要途径； 其它方式增韧 纳米粒子增韧（如纳米CaCO3）、沙林树脂（杜邦金属离聚物）增韧等。
氟树脂涂层的性能特点 一、氟树脂静电喷涂工艺是当今世界上最先进的防腐工艺，经喷涂后在设备表面形成0.3—1.8mm厚的涂层，所喷涂原料有PTFE、PFA、FEP、ETFE、halar-ECTFE、PVDF六种，经过喷涂不同原料的涂层后具有以下特点： 1、涂层与金属间有极高的结合力：外力基本无法去除，金属与涂层的附着，如同人的表皮与真皮附着。故解决了传统内衬四氟工艺四氟层与金属基层间因结合力不足易起鼓，脱落的缺陷，温度变化频繁的环境中表现更加明显。 2、克服了传统内衬四氟工艺因形状限制造成的使用范围的局限性：任意形状设备、零部件均可喷涂加工； 3、优良的成形可再加工性能：由于氟塑料熔融流动性能优良，在零件表面喷涂后，还可进行二次加工，以满足对工件尺寸精密度控制的要求。 4、优良的防粘性能：经喷涂后不仅具有优异的防粘性能而且具有优异的耐温性能，在-193到260℃的高温使用中依然具备独特的防粘性能。 5、优良的耐真空性能：在任何真空条件下不会出现脱层（在真空-0.01至-0.1兆帕）。 6、优良的机械性能：机械强度大，耐具有高硬度与韧性。 7、优良的耐热性：可在-193到260℃的高低温下的环境长期稳定使用。 8、优良的电气性能：介电常数与介电损耗因子在很宽的温度与频率范围内都比较低，显示出高介电强度； 9、阻燃性：氟树脂在易燃易暴环境下都不易燃烧，是很好的阻燃材料。 10、优良的耐磨性：经过特殊处理可增加涂层表面硬度，以提高耐磨性。 11、优良的耐腐蚀性：几乎不受任何介质的腐蚀。 12、优良的高纯洁净性：例如多晶硅行业、电镀行业、特殊物料反应等等，既达到防腐又起到高纯洁净的效果。 二、已经成功应用到化工业、纯水设备制造业、多晶硅业、半导体业、制药业、电镀业、纯水设备制造业等等
C5石油树脂用于胶黏剂 优良的亲和性、粘着性、热稳定性、使初粘、内聚强度和剥离强度达到最佳平衡、显著提高耐酸性、耐碱性、耐水性和耐老性能、颜色浅 C5 石油树脂用于热熔性路标漆SH-288S 与EVA亲和性好、颜色浅、高耐磨、流动性好、热稳定性好、干燥速度快、填料分散均匀，无沉降 C5 石油树脂用于橡胶工业SH-1102 显著提高生粘，降低门尼粘度、与天然橡胶和合成胶有良好的亲和性、不影响硫化时间及硫化后的物理性能、提高伸展性、提高抗剥落性、颜色浅 C9石油树脂用于油漆（金属防锈漆、醇酸漆、清漆、内外墙装饰涂料） 提高油漆的光泽和硬度、加快漆膜干燥速度、提高附着力、耐水耐酸耐碱性能、代替成膜物 C9石油树脂用于印刷油墨 展色、快干、增亮、提高印刷性能、酸碱化学稳定性、提高粘性和热稳定性 C9石油树脂橡胶 提高粘性、拉伸强度和拉断伸长率、很好的耐老化性、改善耐水、耐酸、耐碱性能 C9石油树脂胶黏剂 提高胶黏剂粘性、改善耐酸、耐碱、耐水性能 C9 加氢石油树脂-无色无味 酸值低、初粘性能优良、良好的热稳定性、与许多弹性体、聚合物、以及其他许多胶黏树脂有很好的兼容性、能很好的提升胶黏剂的叫粘性能、氧化稳定性显著、耐低温、优良的透明度和光泽 C5 加氢石油树脂SH-H100-1# 无色无味的热塑性树脂、低分子量、易溶于有机溶剂、优良的热稳定性和光稳定性 具有极好的增粘性、氧化稳定性显著、提高兼容性和溶解性、优良的润湿性和剪切粘度 C5/C9 共聚石油树脂胶黏剂，橡胶混合物，油漆 集合了C5和C9 产品的优势、混溶性好、化学性质稳定、调节胶黏剂的初粘性、持粘性，剥离强度、使其达到平衡
一文看懂塑料的韧性刚性 抗冲击性 Modified by JEEP on December 26th, 2020.
一文看懂塑料的韧性、刚性、抗冲击性 刚度”是指物体发生单位形变时所需要的力的大小；“柔度”则指物体在单位力下所发生的形变大小。“刚度”越大，越不容易发生变形；“柔度”越大，越容易发生变形。韧性好的材料比较柔软，拉伸断裂伸长率、抗冲击强度较大，而硬度、拉伸强度和拉伸弹性模量较小。 从以上叙述可以看出，刚度和韧性呈对立态，但对经过改性的塑料制品而言，两者会相互依存。例如用玻纤增强塑料后，它的刚性变大的同时，可能出现拉伸强度和冲击强度都增加。 如何提高塑料韧性 通过对塑料制品的测试发现，提高基体树脂的韧性有利于提高增韧塑料的增韧效果。增韧的途径很多，比如增大基体树脂的分子量，使分子量分布变得窄小，或者控制是否结晶以及结晶度、晶体尺寸和晶型等方法提来高韧性。 如何区分塑料常用的增韧剂 橡胶弹性体增韧 EPR（二元乙丙）、EPDM（三元乙丙）、顺丁橡胶（BR）、天然橡胶（NR）、异丁烯橡胶（IBR）、丁腈橡胶（NBR）等；适用于所有塑料树脂的增韧改性； 热塑性弹性体增韧 SBS、SEBS、POE、TPO、TPV等；多用于聚烯烃或非极性树脂增韧，用于聚酯类、聚酰胺类等含有极性官能团的聚合物增韧时需加入相容剂； 核-壳共聚物及反应型三元共聚物增韧
ACR（丙烯酸酯类）、MBS（丙烯酸甲酯-丁二烯-苯乙烯共聚物）、PTW（乙烯-丙烯酸丁酯—甲基丙烯酸缩水甘油酯共聚物）、E-MA-GMA（乙烯-丙烯酸甲酯—甲基丙烯酸缩水甘油酯共聚物）等；多用于工程塑料以及耐高温高分子合金增韧； 高韧性塑料共混增韧 PP/PA、PP/ABS、PA/ABS、HIPS/PPO、PPS/PA、PC/ABS、PC/PBT等；高分子合金技术是制备高韧性工程塑料的重要途径； 其它方式增韧 纳米粒子增韧（如纳米CaCO3）、沙林树脂（杜邦金属离聚物）增韧等。 从原理上讲，增韧的本质可以说是增容。如果把增韧剂看作一类聚合物，就可以把这种增容原理延伸到所有的高分子共混物中。工业上制备有用的聚合物共混物时，反应性增容是我们必须要运用的技术，增韧剂也因此有了不一样的意义，也正是如此，才有了“增韧相容剂”，“界面乳化剂”的形象称谓！ 如何提高抗冲击性能
氟树脂及其在行业中的应用 董经博（浙江蓝天环保高科技股份有限公司，浙江杭州310023） 文章编号:1006-4184（2010）01-0004-05 摘要：主要介绍了氟树脂的性能及PVDF 、PFA 、ETFE 、PTFE 、e-PTFE 、FEP 、TFE 树脂在行 业中的应用。 关键词：氟树脂；PVDF ；PFA ；ETFE ；PTFE ；e-PTFE ；FEP ；TFE 收稿日期：2009-06-29 作者简介：董经博（1979-），男，本科毕业。从事氟树脂应用研究工作。 自1934年德国首先开发成功聚三氟氯乙烯（PCTFE ），1938年DuPont 公司开发成功聚四氟乙烯，并逐步工业化以来，氟树脂的种类一直在不断增加，应该领域不断扩大，迄今其身影已遍及航空、航天、石油、化工、机械、电子、建筑、农药、医药及生活材料等。 1氟树脂性能及种类 氟树脂由含氟原子的单体通过均聚或共聚反 应而得。F 原子的电负性为4.0，范德华半径为1.35， C-F 键能为487.2kJ/mol ，C-F 键的极化率为0.68c-x ， 再加之特殊的结构，使得氟树脂在耐热性、耐酸性、耐碱性、耐药品性、耐候性、疏水疏油性、耐玷污性、不粘性、生物体适应性、气体选择透过性、射线敏感性和低摩擦系数等方面有优良的表现。 使用中的氟树脂品种主要有：聚四氟乙烯（PTFE ）、聚三氟氯乙烯（PCTFE ）、聚偏氟乙烯（PVDF ）、聚氟乙烯（PVF ）、四氟乙烯－六氟丙稀共聚物（FEP ）、乙烯－三氟氯乙烯共聚物（ECTFE ）、乙烯－四氟乙烯共聚物（ETFE ）、四氟乙烯－全氟烷基乙烯基醚共聚物（PFA ）、四氟乙烯－六氟乙烯－偏氟乙烯共聚物（THV ）和四氟乙烯-六氟丙烯-三氟乙烯共聚物（TFB ）等。 2氟树脂在行业中的应用情况 2.1绿色能源 二次锂离子电池是20世纪80年代末出现的绿色高能电池，具有电压高、容量大、自放电小、循环寿命长、绿色环保等优点，是国防工业、数码相机、手机、笔记本电脑、太空技术等领域近年来能源研究和开发的重点之一。 锂离子电池包括液体型锂离子电池（LIB ）和聚合物型锂离子电池（LIP ）。在液体型锂离子电池中， PVDF 树脂主要用作阴阳两极电极活性物质的粘结 剂；在聚合物型锂离子电池中，PVDF 改性树脂与锂盐、溶剂一起，被制成聚合物电解质膜。 PVDF 树脂由于碳链中的间个碳原子的氢原子 被电负性为4.0的氟原子取代，氟原子相互排斥使得氟原子沿碳链呈螺旋状分布，所以碳链的四周被一系列性质稳定的氟原子包围，这种几乎无间隙的空间屏障使得任何原子或基团不可能进入其结构内部而破坏碳链，因而表现出极高的化学稳定性和热稳定性，这不仅使得PVDF 树脂具有足够的粘结强度，而且还使PVDF 树脂不易被氧化或还原。同时，由于C-F 键的极化率极低，仅为0.68c-x ，因此 PVDF 树脂还具有高度的绝缘性。所以将PVDF 树 脂应用于液体型锂离子电电池时，能够保证： （1）足够的粘结强度，以防止活性物质在集电 器上脱落或在电池装配过程中裂化及被覆盖层从集电器上脱落或在反复充放电循环中裂化； A 。
石油树脂产能严重过剩，行业重组难上加难 目前我国石油树脂生产企业约60－80家，总生产能力在280万吨/年以上，可以生产C5树脂、C9树脂、C5/C9共聚树脂、加氢树脂，生产装置以C9石油树脂为主，占总生产能力的70%，C5石油树脂占30%。朱永旗文章 仅以C5石油树脂产能为例。规模较大的有：扬子石化18万吨，兰州石化12万吨，上海石化15万吨，镇海炼化11万吨，大庆华科10万吨，茂名8万吨。还有众多的小企业合起来也达10万吨以上。 目前，还有很多厂家扩建产能，现有加上在建设和拟建设的，估计在80万吨左右。 由于需求不足，全国C5总产量最多也就在30万吨左右。生产普通C5石油树脂的企业设备闲置严重，开工不足。 C9石油树脂占整个石油树脂份额是70%，因为没有多少技术含量，门槛很低，小企业更多，总产量加上在建设和拟建设的，估计在200万吨以上。大部分装置生产规模小,品种单一,产品质量不高,特别是产
品色度、软化点等主要质量指标不稳定,许多装置处于停产或半停产状态。 石油树脂技术含量较高的主要是上海金森和扬子公司，是和美国埃浮森、伊士曼合作生产高档石油树脂，主要用于出口。国内石油树脂市场总需求量约为50万－80万吨。 （一） 国内有众多石油树脂公司，除以上提及的外，还有约50多家国有民营，更多的是民营企业。仅举几个。有意思的是，众多石油树脂公司主要聚集在河南和山东，原因一是靠近油田，二是两省市场经济发达，形成了集群效应。山东是全国最大的地炼集群： 山东齐邦树脂分公司公司：年产固体石油树脂2.1万吨，为满足市场需求，公司于2009年投资兴建山东齐邦树脂分公司，位于山东省东营市，比邻“中海油”东营大炼油乙烯装置，号称为全国最大的石油树脂生产基地。（如果是实际产量，是有可能的，产能肯定不是最大）
氢化石油树脂介绍 一．产品相关介绍 1.石油树脂：英文名称：petroleum resin。石油树脂是石油裂解所副产的C5 、C9 馏 份，经前处理、聚合、蒸馏等工艺生产的一种热塑性树脂，它不是高聚物，而是分子量介于300-3000 的低聚物。 2.氢化石油树脂：氢化石油树脂是石油树脂经氢化反应,把石油树脂中的不饱和烃转变成为 饱和烃,改善了石油树脂的色相、气味和耐候性的产品。主要分为C5加氢树脂和C9加氢树脂。 3.C5加氢石油树脂：C5 加氢石油树脂是以乙烯裂解的C5 馏份为原料，由C5 组分中 的双烯和单烯经阳离子聚合而成。密度为 1.0 左右，易溶于有机溶剂，如苯、甲苯、二甲苯、各型号溶剂油等，不溶于水。外观为颗粒状固体，外观呈白色或黄色，易碎，易生成粉尘，无毒、无味，属非易燃易爆物品（注：环保）。C5 加氢石油树脂具有良好的增粘性、相容性、热稳定性和光稳定性，并可以改善胶粘性的粘接性能，是许多胶粘剂（热熔胶、压敏胶）必不可少的增粘组份。广泛应用于热溶胶、压敏胶、建筑业的结构与装饰、汽车组装、轮胎、商品包装、书刊装订、卫生用品、制鞋、热溶性路标漆、彩色沥青等行业。（注：和SBS应用领域基本一样）作为油漆添加剂，可加快漆膜的干燥速度，提高油漆的耐水性、耐酸碱性、耐老化性以及表面硬度和光泽。用于熔接型路标漆，具有干燥速度快，附着力强，耐久性、耐候性、热稳定性好，无溶剂等特点。 作为医用容器及包装材料添加剂（如储血包、液体药物包装袋、输液管等）以改善其耐热性、透明性及柔软性。该产品也用于橡胶、塑料、光学记录材料、等领域。 二．国内C5加氢石油树脂市场介绍 C5石油树脂由于具有酸值低、混溶性好、熔点低、粘合性好、耐水和耐化学品等特点，可用作粘合剂、油墨、橡胶增粘剂、纸张上浆剂及各种涂料的添加剂。近年来随着生产技术的改进、新品种的开发、应用领域的扩展和市场需求的增长，我国石油树脂进入高速发展阶段，近几年的年均增长率达到12%。（注：C5加氢树脂属于其中一种）。 目前国外C5石油树脂产能约40万t/a，美国、日本和欧洲分别约占57%、20%和22%。其中美国主要生产厂家有埃克森、伊士曼、Amoco、Picco、Uelsicol等；日本生产厂家有瑞翁、三井石油化学、日本石油化学、富士兴产公司等；西欧（德、法、英、荷等）生产C5石油树脂的公司有4家，产能约8万t/a。 国内石油树脂生产企业约50家，总产能在20万t/a以上（主要生产厂家及其产能
石油树脂 一、石油树脂产品特性 1 、石油树脂是石油裂解所副产的 C5 、 C9 馏份，经前处理、聚合、蒸馏等工艺生产的一种热塑性树脂，它不是高聚物，而是分子量介于 300-3000 的低聚物。它具有酸值低，混溶性好，耐水、耐乙醇和耐化学品等特性，对酸碱具有化学稳定，并有调节粘 性和热稳定性好的特点。石油树脂一般不单独使用，而是作为促进剂、调节剂、改性剂和其它树脂一起使用。
3 、石油树脂的化学元素结构模型： C5 树脂： C9 树脂： C5 /C9 共聚树脂： DCPD 树脂（环脂二烯类）： 二、石油树脂的质量指标及测试方法 1 、 PR1 系列产品质量指标（根据中华人民共和国化工行业 HG2231-91 标准） 测试方法 软化点： GB2294 煤沥青软化点测定法
色泽： GB12007 、 1Gardena 色度法（甲苯：树脂 =1 ： 1 ） 酸值： GB2895 不饱合聚脂树脂的测定方法 溴值（碘值）：指示剂滴定法 灰份： GB2295 煤沥青灰分测定方法 注：如客户有特殊需要，请提出要求及测定方法。 三、石油树脂与松香酯的比较 因石油树脂在用途上与松香酯有许多相似之处，因此将石油树脂和松香酯性能作如下比较 注： ++ 极好， + 较好， 0 好， - 差， -- 很差 四、石油树脂的主要用途 1 、石油树脂的应用领域如下表： 注： A 主要 B 次要 2、石油树脂在不同行业中的使用性能及作用： A、油漆 油漆主要使用高软化点的C9石油树脂、DCPD树脂、C5/C9共聚树脂，油漆加入石油树脂能够增加油漆光泽度，提高漆膜附着力、硬度、耐酸、耐碱性。 B、橡胶 橡胶主要使用低软化点的C5石油树脂、C5/C9共聚树脂及DCPD树脂。此类树脂和天然橡胶胶粒有很好的互溶性，对橡胶硫化过程没有大的影响，橡胶中加入石油树脂能起到增粘、补强、软化的作用。特别是C5/C9共聚树脂的加入，不但能增大胶粒间的粘合力，而且能够提高胶粒和帘子线之间的粘合力，适用于子午线轮胎等高要求的橡胶制品。 C、粘合剂行业 石油树脂具有很好的粘接性，在粘合剂和压敏胶带中加入石油树脂能够提高粘合剂的粘合力、耐酸性、耐碱性以及耐水性，并且能够有效地降低生产成本。 D、油墨行业 油墨用石油树脂，主要是高软化点C9石油树脂、DCPD树脂。油墨中加入石油树脂能起到展色、快
