施工图纸审图要点(精全)

施工图会审要点4、给排水及暖通专业(1)设计文件是否齐全、是否清楚、图纸内容有无遗漏或差错;(2)设计有无明确应遵循的施工规范、标准;(3)审查图纸中设备、管道及管道附件选用和布置是否合理、可靠,是否便于施工。

操作和检修。

如采用新材料、新工艺或新设备则应审核其是否满足工艺上的要求且技术经济是否可行,设备材料供应有无问题;(4)审核图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清晰、平面图、立面图、透视图是否一致;(5)埋地管道的埋置深度、形式,与建构筑物基础、道路及其它管线的水平净距和交叉净距是否符合规范要求;(6)设计有没有为设备、管道、管配件的安装、操作、维修留有必要的空间。

对于大型设备和管道土建结构中是否预留了安装和维修的孔洞,有无考虑必要的维修和起吊设施,结构图中预留孔洞的位置与工艺图是否一致;(7)管道穿越地下室,水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否采取了可靠的防水措施和技术措施;(8)对有可能伤及人体的设备、管道设计是否采取了有效的防护措施;(9)设备运行中会不会对周围环境产生超标的噪音、如是、设计是否采取了相应的消音和减震措施;(10)管道的材质和试验压力是否符合设计及施工验收规范的要求。

(11)不同使用功能的部位应单独供水、单独设置水表计量。

每户(包括商铺)1表,户表必须出户。

每根立管供水户数不超过20户。

由市政给水管直接供水的,其水表必须设在水表井内。

(12)给水系统生活储水箱、消防水池不得共用给水引入管。

生活储水箱引入管应在室外加水表。

卫生防疫站要求:生活贮水箱及附件应为对水质无不良影响且经久耐用的材料。

水箱间、水泵间地面应有排水设施,不得积水。

箱顶距板底距离不小于0.8米。

水箱周边应有不小于0.6米的间距。

水箱溢流管、通气管口应有不锈钢丝/铜丝网,进水管应符合防污染要求,水箱应有信号管接至物业值班室,溢流管、泄水管不应与排水管直接连接。

水箱盖板应上锁。

(13)排水系统排水管出户方向应结合室外排水管布置和化粪池位置统筹考虑,尽可能朝同一方向出户,重力流排水出户管口径一般比所接立管放大一号。

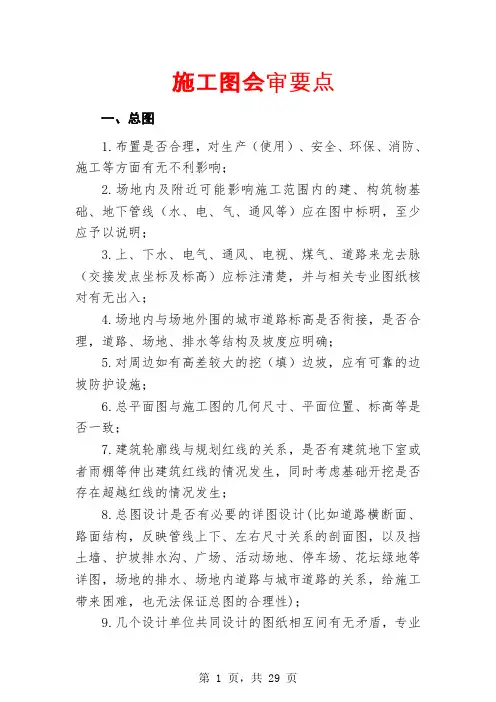

施工图会审要点一、总图1.布置是否合理，对生产（使用）、安全、环保、消防、施工等方面有无不利影响；2.场地内及附近可能影响施工范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予以说明；3.上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应标注清楚，并与相关专业图纸核对有无出入；4.场地内与场地外围的城市道路标高是否衔接，是否合理，道路、场地、排水等结构及坡度应明确；5.对周边如有高差较大的挖（填）边坡，应有可靠的边坡防护设施；6.总平面图与施工图的几何尺寸、平面位置、标高等是否一致；7.建筑轮廓线与规划红线的关系，是否有建筑地下室或者雨棚等伸出建筑红线的情况发生，同时考虑基础开挖是否存在超越红线的情况发生；8.总图设计是否有必要的详图设计(比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性)；9.几个设计单位共同设计的图纸相互间有无矛盾，专业图纸之间、平立剖面图之间有无矛盾，标注有无遗漏；10.基础类型和基础处理方法是否合理、经济，图中的基础类型能否安全实现；11.工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理；12.水、暖、电图与土建图是否来自同一版本，图中轴线、墙中线、柱中线等是否统一；13.建筑功能设计是否合理（厨房、卫生间与其他部位的标高处理是否合理；室内管道、布置是否影响使用、灯具位置是否合理；各类门、窗开启方向是否合理，门、窗类型是否适用，大小是否合理；楼梯踏步宽度和高度是否合理）；14.特殊部位处理是否符合国家有关的强制性规定（各类栏杆高度、公用通道的洞口尺寸等）。

二、土建专业图纸会审要点1.建筑图纸会审要点（1）总说明1）设计说明和图纸是否齐全；2）设计上采用的新产品、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难，如采用新型的结构、构件则有无充分的理论及实践依据且能否保证安全可靠；3）建筑概述是否准确，重点察看建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整；4）装饰做法表达是否完整（比如：是否有各种材料做法一览表+各部位装修材料一览表），各房间用途及做法是否表述清楚，装饰装修做法区域划分是否明确；5）门窗表是否表述清楚，尤其是组合窗（非标准窗）情况（对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有对门窗性能如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明）；6）建筑材料表述属否完整、准确，是否对施工做法进行合理说明，是否与节能计算中材料一致等；7）对墙体、预留洞口、管道井的封堵有无特殊说明；8）对于幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程是否作了说明，是否合理。

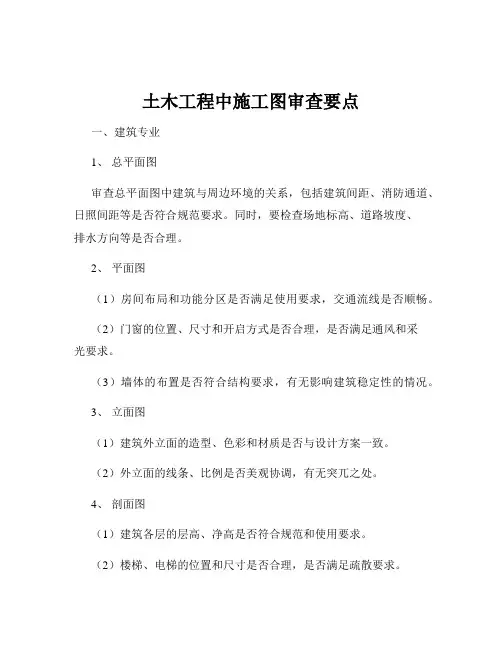

土木工程中施工图审查要点一、建筑专业1、总平面图审查总平面图中建筑与周边环境的关系，包括建筑间距、消防通道、日照间距等是否符合规范要求。

同时，要检查场地标高、道路坡度、排水方向等是否合理。

2、平面图（1）房间布局和功能分区是否满足使用要求，交通流线是否顺畅。

（2）门窗的位置、尺寸和开启方式是否合理，是否满足通风和采光要求。

（3）墙体的布置是否符合结构要求，有无影响建筑稳定性的情况。

3、立面图（1）建筑外立面的造型、色彩和材质是否与设计方案一致。

（2）外立面的线条、比例是否美观协调，有无突兀之处。

4、剖面图（1）建筑各层的层高、净高是否符合规范和使用要求。

（2）楼梯、电梯的位置和尺寸是否合理，是否满足疏散要求。

二、结构专业1、基础设计（1）审查基础选型是否合理，是否适应工程地质条件和上部结构的荷载要求。

（2）基础的埋深、尺寸和配筋是否符合规范和计算要求。

2、上部结构（1）结构体系的选择是否合理，框架、剪力墙、框架剪力墙等结构形式是否符合建筑功能和抗震要求。

（2）梁、柱、板的尺寸和配筋是否满足承载力和正常使用要求。

（3）节点详图是否清晰准确，连接方式是否可靠。

3、抗震设计（1）结构的抗震等级是否正确，抗震构造措施是否符合规范要求。

（2）计算模型和参数的选取是否合理，地震作用的计算是否准确。

三、给排水专业1、给水系统（1）水源的选择和供水方式是否合理，水压是否满足要求。

（2）给水管材的选用是否符合水质要求和施工条件。

2、排水系统（1）排水体制的选择是否合理，污水、雨水的排放是否顺畅。

（2）排水管道的管径、坡度和检查井的设置是否符合规范要求。

3、消防给排水（1）消防用水量的计算是否准确，消防水池、水箱的容积是否满足要求。

（2）消火栓、自动喷水灭火系统的布置是否符合规范和灭火要求。

四、暖通专业1、空调系统（1）空调系统的形式（如中央空调、分体空调等）是否合理，能否满足室内温度、湿度要求。

（2）空调设备的选型和布置是否合理，风道的尺寸和走向是否符合要求。

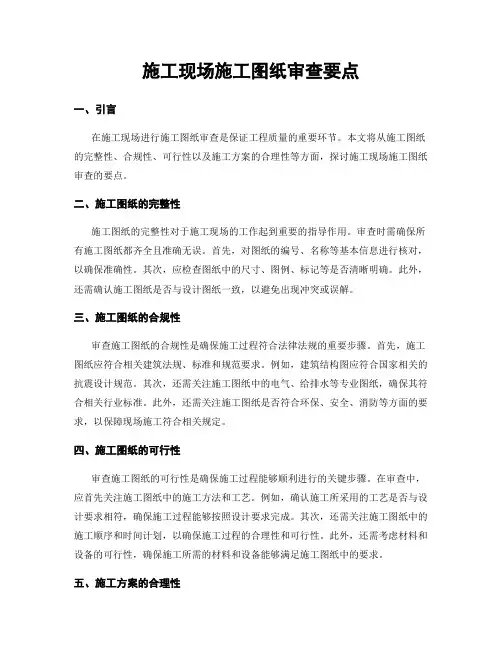

施工现场施工图纸审查要点一、引言在施工现场进行施工图纸审查是保证工程质量的重要环节。

本文将从施工图纸的完整性、合规性、可行性以及施工方案的合理性等方面，探讨施工现场施工图纸审查的要点。

二、施工图纸的完整性施工图纸的完整性对于施工现场的工作起到重要的指导作用。

审查时需确保所有施工图纸都齐全且准确无误。

首先，对图纸的编号、名称等基本信息进行核对，以确保准确性。

其次，应检查图纸中的尺寸、图例、标记等是否清晰明确。

此外，还需确认施工图纸是否与设计图纸一致，以避免出现冲突或误解。

三、施工图纸的合规性审查施工图纸的合规性是确保施工过程符合法律法规的重要步骤。

首先，施工图纸应符合相关建筑法规、标准和规范要求。

例如，建筑结构图应符合国家相关的抗震设计规范。

其次，还需关注施工图纸中的电气、给排水等专业图纸，确保其符合相关行业标准。

此外，还需关注施工图纸是否符合环保、安全、消防等方面的要求，以保障现场施工符合相关规定。

四、施工图纸的可行性审查施工图纸的可行性是确保施工过程能够顺利进行的关键步骤。

在审查中，应首先关注施工图纸中的施工方法和工艺。

例如，确认施工所采用的工艺是否与设计要求相符，确保施工过程能够按照设计要求完成。

其次，还需关注施工图纸中的施工顺序和时间计划，以确保施工过程的合理性和可行性。

此外，还需考虑材料和设备的可行性，确保施工所需的材料和设备能够满足施工图纸中的要求。

五、施工方案的合理性施工方案的合理性对于施工现场的实施和效果具有重要影响。

审查施工图纸时，需关注施工方案的逻辑性和可操作性。

首先，施工方案应与设计要求相一致，能够实现预期效果。

其次，还需关注施工方案中的施工流程和施工方法是否合理。

例如，对于特殊工程部位，施工方案应提供详细的施工步骤和方法，确保施工过程的顺利进行。

此外，还需注意施工方案的可操作性，以保证施工人员能够按照方案进行施工活动。

六、施工图纸的协调性施工图纸的协调性是保障施工现场各工种之间协调配合的重要因素。

施工图最全审查要点！！设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。

(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。

(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

(8)室内外装修做法。

(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。

(10)其它需特殊说明的情况,如安全防护、环保措施等。

二.图纸基本要求审查点(1)总平面图:标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。

精装修施工图审图要点精装修施工图审图要点随着人们对居住环境的要求越来越高，精装修成为了一种流行的装修方式。

在精装修过程中，施工图的审图是非常重要的一环。

本文将介绍精装修施工图审图的要点，帮助大家更好地把握精装修的质量和效果。

一、审图流程精装修施工图的审图流程一般包括以下几个步骤：1、初步审核：审图人员对施工图纸进行初步审核，检查图纸的完整性、规范性和合理性。

2、详细审核：在初步审核的基础上，审图人员对施工图纸进行详细审核，包括设计是否合理、施工是否符合标准、材料是否符合要求等。

3、深化审核：在详细审核的基础上，审图人员对施工图纸进行深化审核，包括对细节的处理、对质量的控制等。

4、审核意见：审图人员将审核意见记录下来，与设计方、施工方进行沟通和交流，确保精装修的质量和效果。

二、重点审图要点在精装修施工图的审图过程中，有几个重点审图要点需要特别注意：1、设计是否合理：审图人员需要检查设计是否符合建筑规范和标准，是否符合业主的需求和审美。

2、施工是否符合标准：审图人员需要检查施工是否符合建筑规范和标准，是否符合安全、环保、节能等方面的要求。

3、材料是否符合要求：审图人员需要检查材料是否符合设计要求，是否符合建筑规范和标准，是否符合环保、节能等方面的要求。

4、细节处理是否到位：审图人员需要检查细节处理是否到位，包括但不限于：开关、插座、灯具、洁具等的位置和数量是否合理，施工缝、防水、防火等处理是否到位。

5、质量控制是否严格：审图人员需要检查质量控制是否严格，包括但不限于：施工过程中的质量检测、成品保护等方面是否符合要求。

三、案例分析下面以一个实际案例来说明精装修施工图审图的重要性和必要性。

某住宅小区的精装修工程，在审图过程中发现了一些问题。

首先，设计方面存在一些不合理的地方，如某个房间的照明设计不足，插座位置不合理等。

其次，施工方面存在一些不符合标准的地方，如施工缝处理不当、防水不到位等。

最后，材料方面也存在一些问题，如使用的材料不符合设计要求，或者材料质量不达标等。

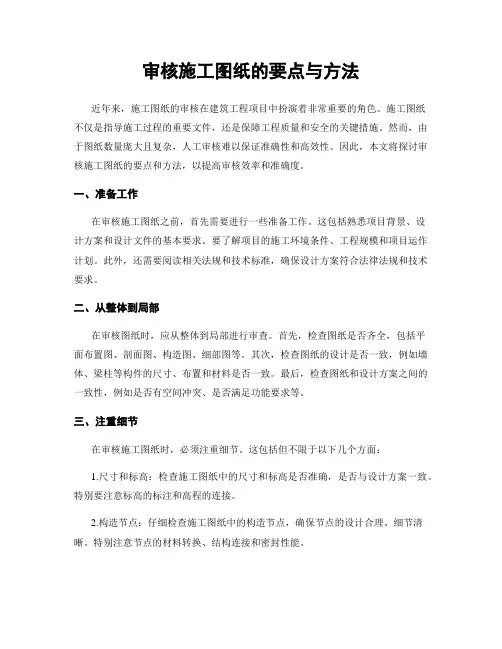

审核施工图纸的要点与方法近年来，施工图纸的审核在建筑工程项目中扮演着非常重要的角色。

施工图纸不仅是指导施工过程的重要文件，还是保障工程质量和安全的关键措施。

然而，由于图纸数量庞大且复杂，人工审核难以保证准确性和高效性。

因此，本文将探讨审核施工图纸的要点和方法，以提高审核效率和准确度。

一、准备工作在审核施工图纸之前，首先需要进行一些准备工作。

这包括熟悉项目背景、设计方案和设计文件的基本要求。

要了解项目的施工环境条件、工程规模和项目运作计划。

此外，还需要阅读相关法规和技术标准，确保设计方案符合法律法规和技术要求。

二、从整体到局部在审核图纸时，应从整体到局部进行审查。

首先，检查图纸是否齐全，包括平面布置图、剖面图、构造图、细部图等。

其次，检查图纸的设计是否一致，例如墙体、梁柱等构件的尺寸、布置和材料是否一致。

最后，检查图纸和设计方案之间的一致性，例如是否有空间冲突、是否满足功能要求等。

三、注重细节在审核施工图纸时，必须注重细节。

这包括但不限于以下几个方面：1.尺寸和标高：检查施工图纸中的尺寸和标高是否准确，是否与设计方案一致。

特别要注意标高的标注和高程的连接。

2.构造节点：仔细检查施工图纸中的构造节点，确保节点的设计合理、细节清晰。

特别注意节点的材料转换、结构连接和密封性能。

3.材料与设备：核对施工图纸中所使用的材料和设备是否符合设计方案的要求。

特别需要注意材料的规格、强度和施工方式的要求。

4.管线和电气：仔细检查施工图纸中的管线和电气布置，确保其合理性和安全性。

特别要注意管线的坡度、分支和连接方式，电气的接地和配电。

四、多人审核图纸审核应该由多个人进行，以避免单一视角的狭隘性。

在多人审核过程中，应明确各自的审核范围和要求。

同时，各个审核人员之间应有完善的沟通和协作机制，及时解决发现的问题和疑问。

五、利用辅助工具为了提高审核效率和准确度，可以借助一些辅助工具来进行审核。

例如，利用计算机辅助设计（CAD）软件和建模工具进行图纸的三维模拟和碰撞检测。

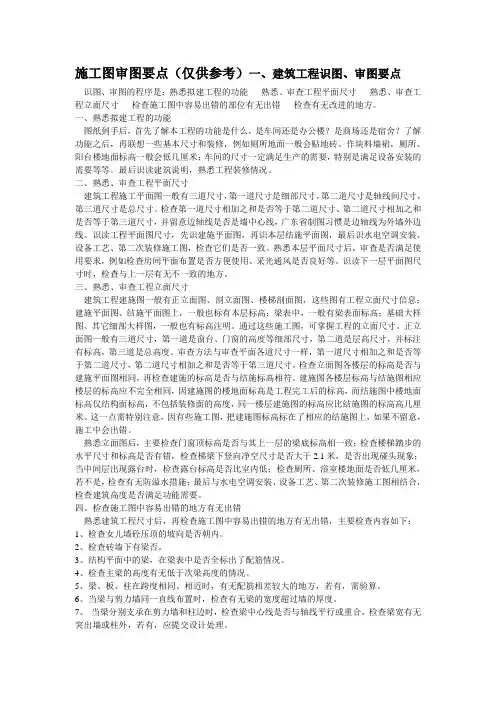

施工图审图要点（仅供参考）一、建筑工程识图、审图要点识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

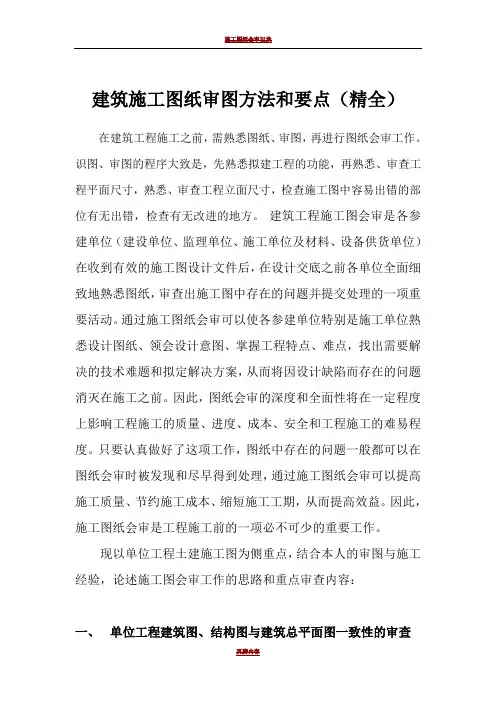

建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图，再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。

建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。

通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。

只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作。

现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

施工图审图注意要点施工图是建设项目设计的重要组成部分，也是项目建设最直接的实现工具。

在施工图设计中，图审是非常重要的环节，是保证工程质量和项目安全的重要保障。

本文将对施工图审图的注意要点进行介绍。

一、施工图审图的基本原则施工图审图需要遵循以下基本原则：1.符合法律法规和标准要求，保证工程质量和安全；2.与项目建设要求相符，保证工程建设效率；3.围绕工程施工流程展开，提高图纸的可操作性和清晰度。

二、施工图审图的注意要点1.审查图纸是否完整施工图必须包含完整的图纸，包括布局、结构、设备、管线、电气等方面的图纸，缺失任何一项都会对审查造成不便。

同时，在审查时也需要关注图纸的完整性，防止误判。

2.审查图纸是否合理施工图必须合理、准确，能够真实反映工程设计方案中所涉及的各项要素，并符合行业规范和标准。

审查时需要对方案进行评估，确保图纸与方案的一致性。

3.审查图纸是否具有规范性施工图必须符合行业规范和标准，包括但不限于施工图编制规范、建筑节能设计标准等。

审查时需要对图纸的规范性进行验证，防止出现违反行业规范和标准的情况。

4.审查图纸是否具有实用性施工图必须具有一定的实用性，能够为实际施工提供基础和支撑。

审查时需要注意图纸的制作，并评估其在实际施工中的应用性。

5.审查图纸的结构和内容施工图的结构和内容需要符合规范和标准，严格按照项目建设的要求进行制作。

审查时需要评估图纸的结构分析和设计思路是否正确。

三、施工图审图注意事项1.审图机构和施工图编制单位应该具备相应的资格和实力，能够确保审查工作的质量和准确性； 2.审查流程需要遵循规定的时间和程序，并及时对审查结果进行反馈； 3.施工图的审查应该注意项目的特殊性，选择性进行评估，对不确定因素进行公正、合理、全面的判断； 4.施工图的审查结果应该简明、准确、清晰，对重大问题需提出明确的整改要求。

施工图审查是保障工程质量和安全的重要环节，需要从多个方面综合考虑，确保图纸的准确性、合理性和规范性。

施工图纸会审要点在建筑工程中，施工图纸会审是一个至关重要的环节。

它是在施工前，由建设单位组织，设计、监理、施工等相关单位共同参与，对施工图纸进行全面细致的审查，以确保图纸的准确性、完整性和可操作性，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

下面将详细介绍施工图纸会审的要点。

一、建筑专业1、总平面图（1）检查建筑物的定位坐标、标高是否准确，与周边建筑物、道路、管线等的关系是否合理，有无相互影响。

（2）核实场地的竖向设计是否合理，排水坡度、排水方向是否符合要求，有无积水区域。

（3）查看消防车道、消防登高面的设置是否符合规范要求，是否满足消防车的通行和操作。

2、平面图（1）检查房间的布局是否合理，功能是否满足使用要求，房间的面积、尺寸是否符合规范标准。

（2）核实门窗的位置、尺寸、开启方向是否正确，与家具布置是否冲突。

（3）查看楼梯、电梯的位置、数量、尺寸是否符合规范要求，疏散通道是否畅通。

3、立面图（1）检查立面造型是否美观，与周边环境是否协调，建筑风格是否统一。

（2）核实外墙的装饰材料、色彩是否符合设计要求，标注是否清晰。

（3）查看阳台、雨篷、檐口等部位的造型和尺寸是否合理。

4、剖面图（1）检查建筑物的层高、净高是否符合要求，各层之间的高差是否正确。

（2）核实梁、板、柱等构件的尺寸和位置是否与平面图、结构图相符。

（3）查看楼梯的踏步高度、宽度是否符合规范要求，楼梯的净高是否满足要求。

二、结构专业1、基础图（1）检查基础的类型、埋深、尺寸是否符合地质勘察报告和设计要求。

（2）核实基础的配筋、混凝土强度等级是否满足受力要求。

（3）查看基础与相邻建筑物基础的关系，是否存在相互影响。

2、柱、梁、板图（1）检查柱、梁、板的尺寸、配筋是否符合计算要求，有无遗漏或错误。

（2）核实钢筋的锚固长度、搭接长度是否符合规范要求。

（3）查看节点大样图是否清晰、准确，与平面图、剖面图是否相符。

施工图审查要点（1-总图专业）
1
依据：经办人：时间：年月日
施工图审查要点（2-建筑专业）
2
3
4
5
6
7
依据：经办人：时间：年月日
施工图审查要点（3-结构专业）
8
9
10
11
12
依据：经办人：时间：年月日
13
施工图审查要点（4-电气专业）
14
15
16
17
18
施工图审查要点（5-给排水专业）
19
20
21
依据：经办人：时间：年月日
22
施工图审查要点（6-暖通空调专业）
23
24
依据：经办人：时间：年月日
25
施工图审查要点（7-弱电专业）
26
依据：经办人：时间：年月日
27
施工图审查要点（8-建筑节能专业）
28
依据：经办人：时间：年月日
29
施工图审查要点（9-幕墙专业）
30
31
32
依据：经办人：时间：年月日
33
施工图审查要点（10-室外景观专业）
34
35
依据：经办人：时间：年月日
36
施工图审查要点（11-装修专业）
37
依据：经办人：时间：年月日
38
施工图审查要点（12-市政管线综合专业）
40。

施工图（土建部分)审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等.2、图纸未满足我部提供的设计任务书、技术标准的要求。

3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。

二、总图部分1、经济指标表与报规图是否一致。

2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。

3、单体±0。

00与室外标高的关系是否合理。

4、采光井、风井及地下出入口是否体现在总图上,位置是否合理。

5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。

6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。

7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。

8、场地、建筑、车库出入口是否注明清楚(机动车出入口是否距离道路红线不小于7.5米,且不存在视线障碍物).三、设计总说明1、选用图集是否已经作废或过期.2、说明中的防水做法与我部定的技术标准是否一致。

3、说明中门窗选型与平面图门窗表是否相同，是否合理。

4、填充墙材料是否和技术标准要求相同，是否合理。

5、外墙面做法是否适合昆明环境要求,不同材料交接处做法是否与结构图中要求一致。

6、室内装修标准是否合理，是否满足公司营销要求。

7、对于工程做法选用图集是否合理,目前是否有较完善便捷的做法.8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。

9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。

10、施工缝留设及处理方式。

11、混凝土强度及抗渗等级要求是否便于施工组织。

四、地下室1、地下室层高是否满足我部明确的技术标准要求。

2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔(非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。

施工图纸审核要点和重点汇总工程未动，图纸先行。

对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。

总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。

一、施工图纸审核中常出现以下问题1建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。

审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。

图纸说明也应重点审核，严禁复制其他图纸敷衍了事。

2细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。

真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。

对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。

对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。

3专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。

4预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。

在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。

施工图最全审查要点！！设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。

(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。

(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

(8)室内外装修做法。

(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。

(10)其它需特殊说明的情况,如安全防护、环保措施等。

二.图纸基本要求审查点(1)总平面图:标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。

施工工程图纸审查要点施工工程图纸审查是建筑工程项目中非常重要的一环，它涉及到工程的安全性、合理性和可行性等方面。

在施工图纸审查过程中，需要关注的要点有很多，下面将从不同的角度进行论述。

一、图纸的完整性和准确性在进行施工图纸审查时，首先需要确保图纸的完整性和准确性。

这包括图纸的齐全、无遗漏和无误差等方面。

只有确保图纸的完整性和准确性，才能保证后续施工过程的顺利进行。

二、施工工艺的合理性施工图纸中应该包含详细的施工工艺和工序安排。

审查时需要关注施工工艺的合理性，包括施工工序的顺序、施工方法的合理性、材料的选用等。

合理的施工工艺能够提高施工效率，减少施工风险。

三、结构设计的合理性施工图纸中的结构设计是施工工程的核心部分，需要特别关注其合理性。

审查时需要关注结构设计是否符合相关的设计规范和标准，是否能够满足工程的安全性和可靠性要求。

同时还需要关注结构的稳定性和抗震性等方面。

四、设备和管线布置的合理性施工图纸中的设备和管线布置也是审查的重点内容之一。

审查时需要关注设备和管线的布置是否合理，是否满足使用功能和安全要求。

同时还需要关注设备和管线之间的协调性和配合性，以确保施工过程的顺利进行。

五、施工图纸与设计文件的一致性施工图纸是设计文件的具体实施方案，审查时需要关注施工图纸与设计文件之间的一致性。

即施工图纸中的内容是否与设计文件中的要求相符合。

只有确保施工图纸与设计文件的一致性，才能保证工程的质量和安全。

六、施工图纸的可读性和易懂性施工图纸的可读性和易懂性也是审查的重要方面。

审查时需要关注图纸的字迹是否清晰、符号是否规范，以及图纸的布局是否合理。

只有确保施工图纸的可读性和易懂性，才能保证施工人员能够正确理解和执行。

七、施工图纸的合规性施工图纸的合规性是审查的基本要求。

审查时需要关注施工图纸是否符合相关的法律法规和规范标准，是否符合工程的设计要求和技术要求。

只有确保施工图纸的合规性，才能保证工程的合法性和合规性。
