化工原理流体输送机械复习题

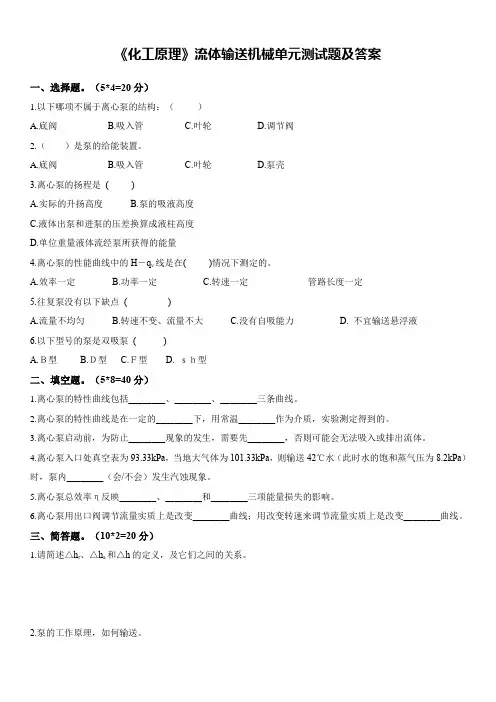

《化工原理》流体输送机械单元测试题及答案一、选择题。

（5*4=20分）1.以下哪项不属于离心泵的结构：（）A.底阀B.吸入管C.叶轮D.调节阀2.（）是泵的给能装置。

A.底阀B.吸入管C.叶轮D.泵壳3.离心泵的扬程是( )A.实际的升扬高度B.泵的吸液高度C.液体出泵和进泵的压差换算成液柱高度D.单位重量液体流经泵所获得的能量4.离心泵的性能曲线中的H－q v线是在( )情况下测定的。

A.效率一定B.功率一定C.转速一定管路长度一定5.往复泵没有以下缺点( )A.流量不均匀B.转速不变、流量不大C.没有自吸能力D. 不宜输送悬浮液6.以下型号的泵是双吸泵( )A.Ｂ型B.Ｄ型C.Ｆ型D. ｓｈ型二、填空题。

（5*8=40分）1.离心泵的特性曲线包括________、________、________三条曲线。

2.离心泵的特性曲线是在一定的________下，用常温________作为介质，实验测定得到的。

3.离心泵启动前，为防止________现象的发生，需要先________，否则可能会无法吸入或排出流体。

4.离心泵入口处真空表为93.33kPa，当地大气体为101.33kPa，则输送42℃水（此时水的饱和蒸气压为8.2kPa）时，泵内________（会/不会）发生汽蚀现象。

5.离心泵总效率η反映________、________和________三项能量损失的影响。

6.离心泵用出口阀调节流量实质上是改变________曲线；用改变转速来调节流量实质上是改变________曲线。

三、简答题。

（10*2=20分）1.请简述△h r、△h a和△h的定义，及它们之间的关系。

2.泵的工作原理，如何输送。

3.请简述：什么是气缚现象？什么是汽蚀现象（及其内因）？四、计算题。

（10*2=20分）1.用油泵从贮存槽向反应器输送40℃的异丁烷，槽内液面恒定，其上方的绝对压力为652kPa。

泵位于贮存槽液面下1.5m处，吸入管路的总压头损失为1.6m。

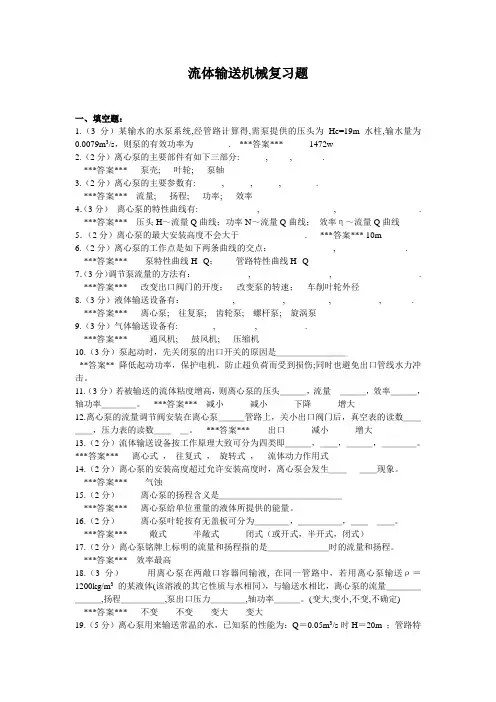

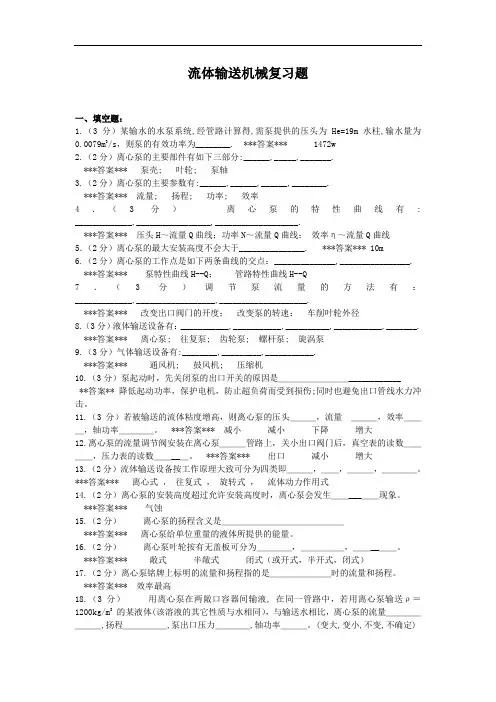

流体输送机械复习题一、填空题：1.（3分）某输水的水泵系统,经管路计算得,需泵提供的压头为He=19m水柱,输水量为0.0079m3/s，则泵的有效功率为________. ***答案*** 1472w2.（2分）离心泵的主要部件有如下三部分:______,_____,_______.***答案*** 泵壳; 叶轮; 泵轴3.（2分）离心泵的主要参数有:______,______,______,________.***答案*** 流量; 扬程; 功率; 效率4．（3分）离心泵的特性曲线有: _____________,_________________,___________________.***答案*** 压头H～流量Q曲线；功率N～流量Q曲线；效率η～流量Q曲线5．（2分）离心泵的最大安装高度不会大于_______________. ***答案*** 10m6.（2分）离心泵的工作点是如下两条曲线的交点：______________,________________. ***答案*** 泵特性曲线H--Q；管路特性曲线H--Q7．（3分）调节泵流量的方法有：_____________,__________________,____________________.***答案*** 改变出口阀门的开度；改变泵的转速；车削叶轮外径8.（3分）液体输送设备有：___________,___________,__________,___________,_______. ***答案*** 离心泵; 往复泵; 齿轮泵; 螺杆泵; 旋涡泵9.（3分）气体输送设备有:________,_________,___________.***答案*** 通风机; 鼓风机; 压缩机10.（3分）泵起动时，先关闭泵的出口开关的原因是＿＿＿＿＿＿＿＿____________**答案** 降低起动功率，保护电机，防止超负荷而受到损伤;同时也避免出口管线水力冲击。

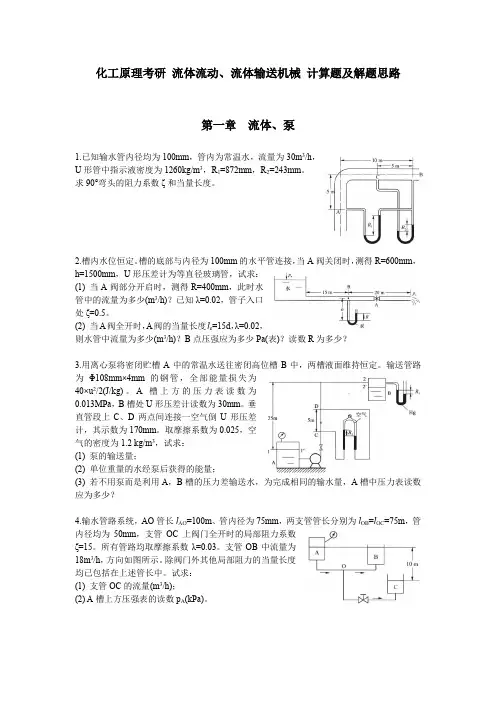

化工原理考研流体流动、流体输送机械计算题及解题思路第一章流体、泵1.已知输水管内径均为100mm，管内为常温水，流量为30m3/h，U形管中指示液密度为1260kg/m3，R1=872mm，R2=243mm。

求90°弯头的阻力系数ζ和当量长度。

2.槽内水位恒定。

槽的底部与内径为100mm的水平管连接，当A阀关闭时，测得R=600mm，h=1500mm，U形压差计为等直径玻璃管，试求：(1) 当A阀部分开启时，测得R=400mm，此时水管中的流量为多少(m3/h)？已知λ=0.02，管子入口处ζ=0.5。

(2) 当A阀全开时，A阀的当量长度l e=15d，λ=0.02，则水管中流量为多少(m3/h)？B点压强应为多少Pa(表)？读数R为多少？3.用离心泵将密闭贮槽A中的常温水送往密闭高位槽B中，两槽液面维持恒定。

输送管路为Φ108mm×4mm的钢管，全部能量损失为40×u2/2(J/kg)。

A槽上方的压力表读数为0.013MPa，B槽处U形压差计读数为30mm。

垂直管段上C、D两点间连接一空气倒U形压差计，其示数为170mm。

取摩擦系数为0.025，空气的密度为1.2 kg/m3，试求：(1) 泵的输送量；(2) 单位重量的水经泵后获得的能量；(3) 若不用泵而是利用A，B槽的压力差输送水，为完成相同的输水量，A槽中压力表读数应为多少？4.输水管路系统，AO管长l AO=100m、管内径为75mm，两支管管长分别为l OB=l OC=75m，管内径均为50mm，支管OC上阀门全开时的局部阻力系数ζ=15。

所有管路均取摩擦系数λ=0.03。

支管OB中流量为18m3/h，方向如图所示。

除阀门外其他局部阻力的当量长度均已包括在上述管长中。

试求：(1) 支管OC的流量(m3/h)；(2) A槽上方压强表的读数p A(kPa)。

5.用Φ89mm×4.5mm，长80m的水平钢管输送柴油，测得该管段的压降为5000Pa，已知柴油密度为800kg/m3，黏度为25mPa·s，试求：(1) 柴油在管内的流速(m/s)；(2) 该管段所消耗的功率(W)。

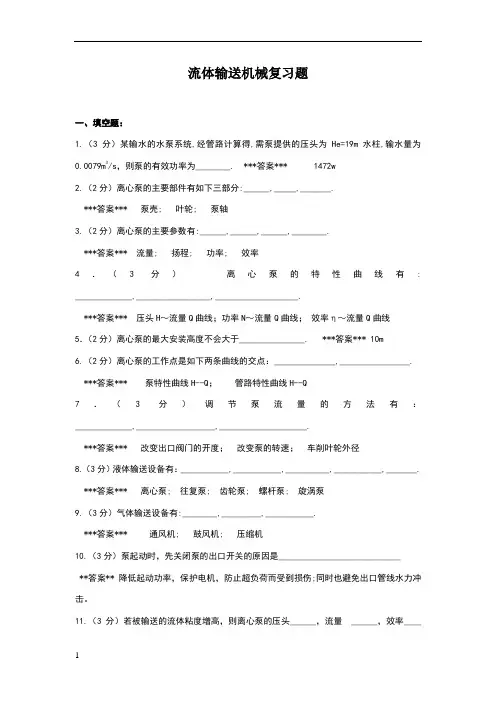

流体输送机械复习题一、填空题：1.（3分）某输水的水泵系统,经管路计算得,需泵提供的压头为He=19m水柱,输水量为0.0079m3/s，则泵的有效功率为________. ***答案*** 1472w2.（2分）离心泵的主要部件有如下三部分:______,_____,_______.***答案*** 泵壳; 叶轮; 泵轴3.（2分）离心泵的主要参数有:______,______,______,________.***答案*** 流量; 扬程; 功率; 效率4．（3分）离心泵的特性曲线有: _____________,_________________,___________________. ***答案*** 压头H～流量Q曲线；功率N～流量Q曲线；效率η～流量Q曲线5．（2分）离心泵的最大安装高度不会大于_______________. ***答案*** 10m6.（2分）离心泵的工作点是如下两条曲线的交点：______________,________________.***答案*** 泵特性曲线H--Q；管路特性曲线H--Q7．（3分）调节泵流量的方法有：_____________,__________________,____________________. ***答案*** 改变出口阀门的开度；改变泵的转速；车削叶轮外径8.（3分）液体输送设备有：___________,___________,__________,___________,_______. ***答案*** 离心泵; 往复泵; 齿轮泵; 螺杆泵; 旋涡泵9.（3分）气体输送设备有:________,_________,___________.***答案*** 通风机; 鼓风机; 压缩机10.（3分）泵起动时，先关闭泵的出口开关的原因是＿＿＿＿＿＿＿＿____________**答案** 降低起动功率，保护电机，防止超负荷而受到损伤;同时也避免出口管线水力冲击。

流体输送机械复习题一、填空题：1.（3分）某输水的水泵系统,经管路计算得,需泵提供的压头为He=19m水柱,输水量为0.0079m3/s，则泵的有效功率为________. ***答案*** 1472w2.（2分）离心泵的主要部件有如下三部分:______,_____,_______.***答案*** 泵壳; 叶轮; 泵轴3.（2分）离心泵的主要参数有:______,______,______,________.***答案*** 流量; 扬程; 功率; 效率4．（3分）离心泵的特性曲线有: _____________,_________________,___________________.***答案*** 压头H～流量Q曲线；功率N～流量Q曲线；效率η～流量Q曲线5．（2分）离心泵的最大安装高度不会大于_______________. ***答案*** 10m6.（2分）离心泵的工作点是如下两条曲线的交点：______________,________________. ***答案*** 泵特性曲线H--Q；管路特性曲线H--Q7．（3分）调节泵流量的方法有：_____________,__________________,____________________.***答案*** 改变出口阀门的开度；改变泵的转速；车削叶轮外径8.（3分）液体输送设备有：___________,___________,__________,___________,_______. ***答案*** 离心泵; 往复泵; 齿轮泵; 螺杆泵; 旋涡泵9.（3分）气体输送设备有:________,_________,___________.***答案*** 通风机; 鼓风机; 压缩机10.（3分）泵起动时，先关闭泵的出口开关的原因是＿＿＿＿＿＿＿＿____________**答案** 降低起动功率，保护电机，防止超负荷而受到损伤;同时也避免出口管线水力冲击。

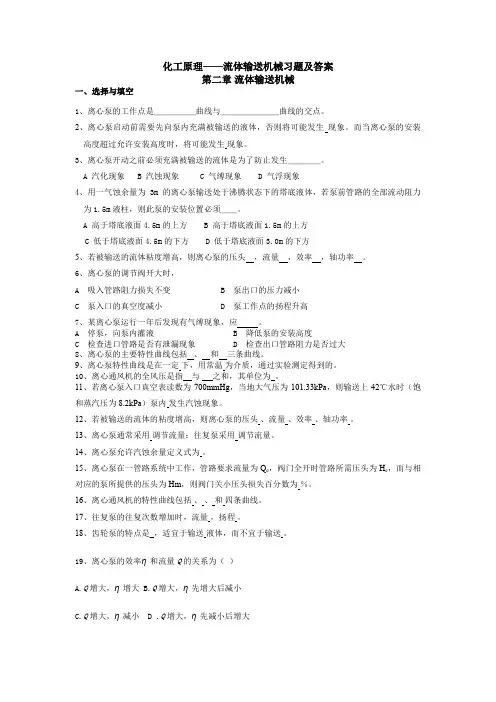

化工原理——流体输送机械习题及答案第二章流体输送机械一、选择与填空1、离心泵的工作点是＿＿＿＿＿曲线与＿＿＿＿＿＿＿曲线的交点。

2、离心泵启动前需要先向泵内充满被输送的液体，否则将可能发生现象。

而当离心泵的安装高度超过允许安装高度时，将可能发生现象。

3、离心泵开动之前必须充满被输送的流体是为了防止发生＿＿＿＿。

A 汽化现象B 汽蚀现象C 气缚现象D 气浮现象4、用一气蚀余量为3m的离心泵输送处于沸腾状态下的塔底液体，若泵前管路的全部流动阻力为1.5m液柱，则此泵的安装位置必须＿＿。

A 高于塔底液面4.5m的上方B 高于塔底液面1.5m的上方C 低于塔底液面4.5m的下方D 低于塔底液面3.0m的下方5、若被输送的流体粘度增高，则离心泵的压头，流量，效率，轴功率。

6、离心泵的调节阀开大时，A 吸入管路阻力损失不变B 泵出口的压力减小C 泵入口的真空度减小D 泵工作点的扬程升高7、某离心泵运行一年后发现有气缚现象，应。

A 停泵，向泵内灌液B 降低泵的安装高度C 检查进口管路是否有泄漏现象D 检查出口管路阻力是否过大8、离心泵的主要特性曲线包括、和三条曲线。

9、离心泵特性曲线是在一定下，用常温为介质，通过实验测定得到的。

10、离心通风机的全风压是指与之和，其单位为。

11、若离心泵入口真空表读数为700mmHg，当地大气压为101.33kPa，则输送上42℃水时（饱和蒸汽压为8.2kPa）泵内发生汽蚀现象。

12、若被输送的流体的粘度增高，则离心泵的压头、流量、效率、轴功率。

13、离心泵通常采用调节流量；往复泵采用调节流量。

14、离心泵允许汽蚀余量定义式为。

15、离心泵在一管路系统中工作，管路要求流量为Q e，阀门全开时管路所需压头为H e，而与相对应的泵所提供的压头为H m，则阀门关小压头损失百分数为％。

16、离心通风机的特性曲线包括、、和四条曲线。

17、往复泵的往复次数增加时，流量，扬程。

18、齿轮泵的特点是_，适宜于输送液体，而不宜于输送。

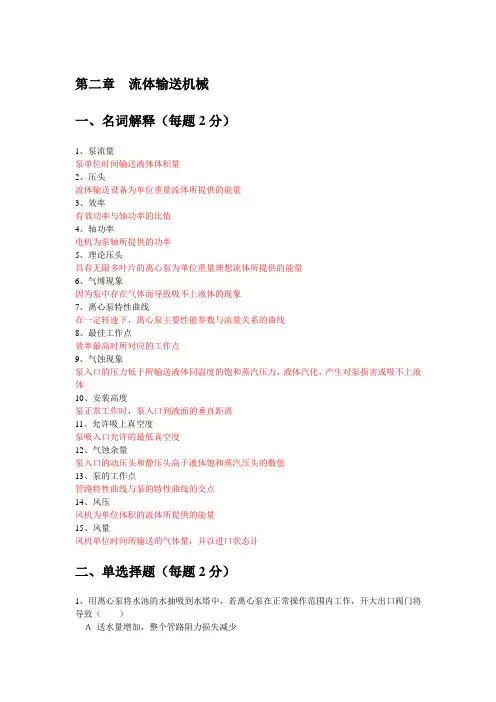

第二章流体输送机械一、名词解释（每题2分）1、泵流量泵单位时间输送液体体积量2、压头流体输送设备为单位重量流体所提供的能量3、效率有效功率与轴功率的比值4、轴功率电机为泵轴所提供的功率5、理论压头具有无限多叶片的离心泵为单位重量理想流体所提供的能量6、气缚现象因为泵中存在气体而导致吸不上液体的现象7、离心泵特性曲线在一定转速下，离心泵主要性能参数与流量关系的曲线8、最佳工作点效率最高时所对应的工作点9、气蚀现象泵入口的压力低于所输送液体同温度的饱和蒸汽压力，液体汽化，产生对泵损害或吸不上液体10、安装高度泵正常工作时，泵入口到液面的垂直距离11、允许吸上真空度泵吸入口允许的最低真空度12、气蚀余量泵入口的动压头和静压头高于液体饱和蒸汽压头的数值13、泵的工作点管路特性曲线与泵的特性曲线的交点14、风压风机为单位体积的流体所提供的能量15、风量风机单位时间所输送的气体量，并以进口状态计二、单选择题（每题2分）1、用离心泵将水池的水抽吸到水塔中，若离心泵在正常操作范围内工作，开大出口阀门将导致（）Ａ送水量增加，整个管路阻力损失减少Ｂ送水量增加，整个管路阻力损失增大Ｃ送水量增加，泵的轴功率不变Ｄ送水量增加，泵的轴功率下降 A2、以下不是离心式通风机的性能参数( )Ａ风量Ｂ扬程Ｃ效率Ｄ静风压 B3、往复泵适用于( )Ａ大流量且流量要求特别均匀的场合Ｂ介质腐蚀性特别强的场合Ｃ流量较小，扬程较高的场合Ｄ投资较小的场合 C4、离心通风机的全风压等于( )Ａ静风压加通风机出口的动压Ｂ离心通风机出口与进口间的压差Ｃ离心通风机出口的压力Ｄ动风压加静风压 D5、以下型号的泵不是水泵( )ＡＢ型ＢＤ型ＣＦ型Ｄｓｈ型 C 6、离心泵的调节阀( )Ａ只能安在进口管路上Ｂ只能安在出口管路上Ｃ安装在进口管路和出口管路上均可Ｄ只能安在旁路上 B 7、离心泵的扬程，是指单位重量流体经过泵后以下能量的增加值( )Ａ包括内能在内的总能量Ｂ机械能Ｃ压能Ｄ位能（即实际的升扬高度）B8、流体经过泵后，压力增大∆p N/m2，则单位重量流体压能的增加为( )A ∆pB ∆p/ρC ∆p/ρgD ∆p/2g C9、离心泵的下列部件是用来将动能转变为压能( )A 泵壳和叶轮B 叶轮C 泵壳D 叶轮和导轮 C10、离心泵停车时要( )Ａ先关出口阀后断电Ｂ先断电后关出口阀Ｃ先关出口阀先断电均可Ｄ单级式的先断电，多级式的先关出口阀 A11、离心通风机的铭牌上标明的全风压为100mmH2O意思是( )A 输任何条件的气体介质全风压都达100mmH2OB 输送空气时不论流量多少，全风压都可达100mmH2OC 输送任何气体介质当效率最高时，全风压为100mmH2OD 输送20℃，101325Pa空气，在效率最高时，全风压为100mmH2O D12、离心泵的允许吸上真空高度与以下因素无关( )Ａ当地大气压力Ｂ输送液体的温度Ｃ流量Ｄ泵的吸入管路的长度 D13、如以∆h,允表示汽蚀余量时，p1,允表示泵入口处允许的最低压力，p v为操作温度下液体的饱和蒸汽压，u1为泵进口处的液速，则( )A p1,允= p v + ∆h,允B p1,允/ρg= p v/ρg+ ∆h,允－u12/2gC p1,允/ρg= p v/ρg+ ∆h,允D p1,允/ρg= p v/ρg+ ∆h,允＋u12/2g B14、以下种类的泵具有自吸能力( )Ａ往复泵Ｂ齿轮泵与漩涡泵Ｃ离心泵Ｄ旋转泵与漩涡泵 A15、如图示，列1--1与2--2截面的伯努利方程，为：H e＝∆z＋∆p/ρg＋∆(u2/2g)＋∑H f,1-2，则∆h f,1-2为( )A 泵的容积损失，水力损失及机械损失之和B 泵的容积损失与水力损失之和C 泵的水力损失D 测压点1至泵进口，以及泵出口至测压点2间的阻力损失D16、离心泵开动以前必须充满液体是为了防止发生( )Ａ气缚现象Ｂ汽蚀现象Ｃ汽化现象Ｄ气浮现象A17、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )Ａ水温太高Ｂ真空计坏了Ｃ吸入管路堵塞Ｄ排出管路堵塞C18、由阀门全开的条件算出在要求流量为V时所需扬程为H e/。

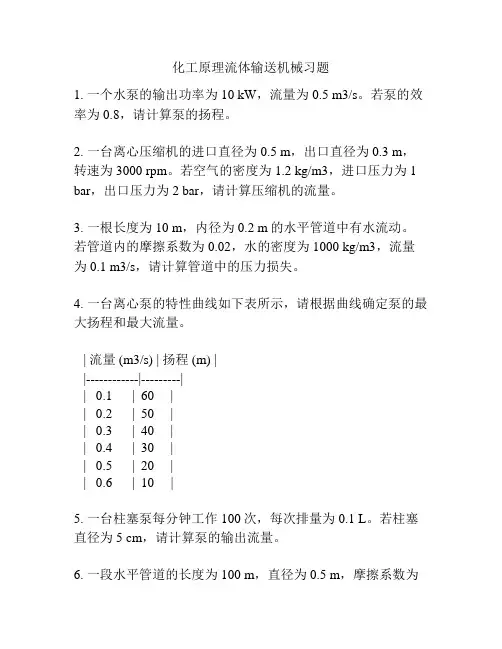

化工原理流体输送机械习题1. 一个水泵的输出功率为10 kW，流量为0.5 m3/s。

若泵的效率为0.8，请计算泵的扬程。

2. 一台离心压缩机的进口直径为0.5 m，出口直径为0.3 m，转速为3000 rpm。

若空气的密度为1.2 kg/m3，进口压力为1 bar，出口压力为2 bar，请计算压缩机的流量。

3. 一根长度为10 m，内径为0.2 m的水平管道中有水流动。

若管道内的摩擦系数为0.02，水的密度为1000 kg/m3，流量为0.1 m3/s，请计算管道中的压力损失。

4. 一台离心泵的特性曲线如下表所示，请根据曲线确定泵的最大扬程和最大流量。

| 流量 (m3/s) | 扬程 (m) ||------------|---------|| 0.1 | 60 || 0.2 | 50 || 0.3 | 40 || 0.4 | 30 || 0.5 | 20 || 0.6 | 10 |5. 一台柱塞泵每分钟工作100次，每次排量为0.1 L。

若柱塞直径为5 cm，请计算泵的输出流量。

6. 一段水平管道的长度为100 m，直径为0.5 m，摩擦系数为0.03，流量为0.1 m3/s。

若管道一端的压力为2 bar，请计算管道另一端的压力。

7. 一台离心风机的进口直径为0.4 m，出口直径为0.6 m，转速为1500 rpm。

若空气的密度为1.2 kg/m3，进口压力为0.5 bar，出口压力为0.2 bar，请计算风机的流量。

8. 一台容积泵的缸径为15 cm，行程为20 cm，每分钟工作100次。

若泵的排量效率为0.9，请计算泵的输出流量。

9. 一段水平管道的长度为50 m，直径为0.4 m，摩擦系数为0.02，流量为0.15 m3/s。

若管道一端的压力为2 bar，请计算管道另一端的压力损失。

10. 一台离心泵每分钟工作1200次，每次排量为0.05 L。

若泵的效率为0.7，请计算泵的输出功率。

第一章 流体流动与输送机械一、 填空或选择1．牛顿粘性定律的表达式为 du dyτμ=，该式应用条件为 牛顿型 流体作_层流 流动。

在SI 制中，粘度的单位是 流体的物性 ，在cgs 制中，粘度的单位是 泊 。

2．某设备的表压强为100kPa ，则它的绝对压强为_201.33 kPa ；另一设备的真空度为400mmHg ，则它的绝对压强为_360mmHg 。

（当地大气压为101.33 kPa ）3．流体在圆形直管中作滞流流动时，其速度分布侧形是_抛物线 型曲线。

其管中心最大流速为平均流速的_2 倍，摩擦系数λ与Re 关系为64Reλ=。

层流区又称为阻力的 一次方 。

4．流体在钢管内作湍流流动时，摩擦系数λ与_Re_和_ε/d 有关；若其作完全湍流，则λ仅与_ε/d 有关。

完全湍流又称为阻力的 平方区 。

5．流体作湍流流动时，邻近管壁处存在一_层流底层_，雷诺数愈大，湍流程度愈剧烈，则该层厚度_越薄 ；流动阻力 越大 。

6．因次分析的依据是_因次一致性原则 。

7．从液面恒定的高位槽向常压容器加水，若将放水管路上的阀门开度关小，则管内水流量将_减小 ，管路的局部阻力将_增大 ，直管阻力将_减小 ，管路总阻力将_恒定 。

（设动能项可忽略。

）8．根据流体力学原理设计的流量（流速）计中，用于测定大直径气体管路截面上速度分布的是 测速管（皮托管） ；恒压差流流量计有 转子流量计 ；恒截面差压流量计有 孔板流量计和文丘里流量计 ；能量损失最大的是 孔板流量计 ；对流量变化反映最灵敏的是孔板流量计。

A ．孔板流量计B ．文丘里流量计C ．皮托管D ．转子流量计9．当量直径的定义式为4⨯流通截面积润湿周边，水力半径为_1/4_倍当量直径。

10．直管阻力的计算式22f l u p d ρλ∆=； 局部阻力的计算式有22f u p ρξ∆= 和22e f l u p d ρλ∆=。

11．水流经图示的管路系统从细管喷出。

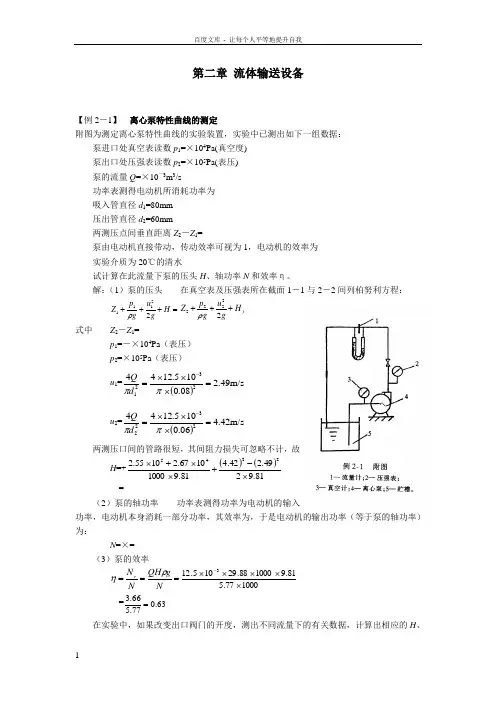

第二章 流体输送设备【例2－1】 离心泵特性曲线的测定附图为测定离心泵特性曲线的实验装置，实验中已测出如下一组数据：泵进口处真空表读数p 1=×104Pa(真空度) 泵出口处压强表读数p 2=×105Pa(表压) 泵的流量Q =×10－3m 3/s 功率表测得电动机所消耗功率为 吸入管直径d 1=80mm 压出管直径d 2=60mm 两测压点间垂直距离Z 2－Z 1=泵由电动机直接带动，传动效率可视为1，电动机的效率为 实验介质为20℃的清水试计算在此流量下泵的压头H 、轴功率N 和效率η。

解：（1）泵的压头 在真空表及压强表所在截面1－1与2－2间列柏努利方程：=+++H gu g p Z 22111ρf H g u g p Z +++22222ρ式中 Z 2－Z 1=p 1=－×104Pa （表压） p 2=×105Pa （表压）u 1=()m/s 49.208.0105.12442321=⨯⨯⨯=-ππd Q u 2=()m/s 42.406.0105.12442322=⨯⨯⨯=-ππd Q 两测压口间的管路很短，其间阻力损失可忽略不计，故H =+()()81.9249.242.481.910001067.21055.22245⨯-+⨯⨯+⨯ =（2）泵的轴功率 功率表测得功率为电动机的输入功率，电动机本身消耗一部分功率，其效率为，于是电动机的输出功率（等于泵的轴功率）为：N =×=（3）泵的效率===Ng QH N N e ρη100077.581.9100088.29105.123⨯⨯⨯⨯⨯- =63.077.566.3=在实验中，如果改变出口阀门的开度，测出不同流量下的有关数据，计算出相应的H 、N 和η值，并将这些数据绘于坐标纸上，即得该泵在固定转速下的特性曲线。

【例2－2】 将20℃的清水从贮水池送至水塔，已知塔内水面高于贮水池水面13m 。

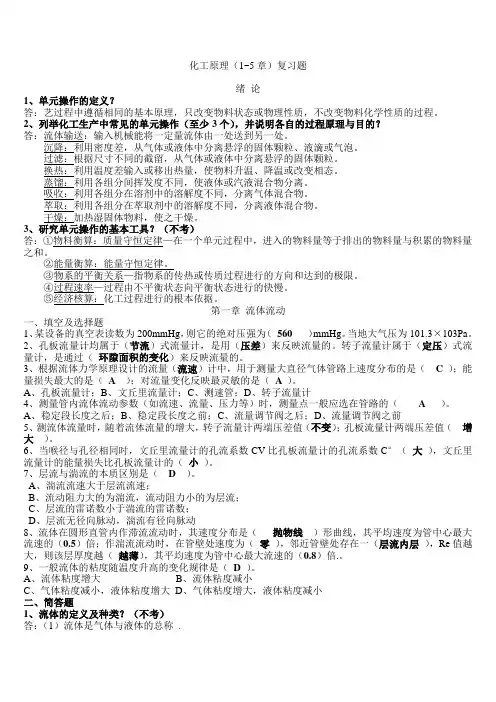

化工原理（1~5章）复习题绪论1、单元操作的定义？答：艺过程中遵循相同的基本原理，只改变物料状态或物理性质，不改变物料化学性质的过程。

2、列举化工生产中常见的单元操作（至少3个），并说明各自的过程原理与目的？答：流体输送：输入机械能将一定量流体由一处送到另一处。

沉降：利用密度差，从气体或液体中分离悬浮的固体颗粒、液滴或气泡。

过滤：根据尺寸不同的截留，从气体或液体中分离悬浮的固体颗粒。

换热：利用温度差输入或移出热量，使物料升温、降温或改变相态。

蒸馏：利用各组分间挥发度不同，使液体或汽液混合物分离。

吸收：利用各组分在溶剂中的溶解度不同，分离气体混合物。

萃取：利用各组分在萃取剂中的溶解度不同，分离液体混合物。

干燥：加热湿固体物料，使之干燥。

3、研究单元操作的基本工具？（不考）答：①物料衡算：质量守恒定律—在一个单元过程中，进入的物料量等于排出的物料量与积累的物料量之和。

②能量衡算：能量守恒定律。

③物系的平衡关系—指物系的传热或传质过程进行的方向和达到的极限。

④过程速率—过程由不平衡状态向平衡状态进行的快慢。

⑤经济核算：化工过程进行的根本依据。

第一章流体流动一、填空及选择题1、某设备的真空表读数为200mmHg，则它的绝对压强为（560 ）mmHg。

当地大气压为101.3×103Pa。

2、孔板流量计均属于（节流）式流量计，是用（压差）来反映流量的。

转子流量计属于（定压）式流量计，是通过（环隙面积的变化）来反映流量的。

3、根据流体力学原理设计的流量（流速）计中，用于测量大直径气体管路上速度分布的是（ C ）；能量损失最大的是（ A ）；对流量变化反映最灵敏的是（ A ）。

A、孔板流量计；B、文丘里流量计；C、测速管；D、转子流量计4、测量管内流体流动参数（如流速、流量、压力等）时，测量点一般应选在管路的（ A ）。

A、稳定段长度之后；B、稳定段长度之前；C、流量调节阀之后；D、流量调节阀之前5、测流体流量时，随着流体流量的增大，转子流量计两端压差值（不变）；孔板流量计两端压差值（增大）。

第一章 流体流动与输送机械一、 填空或选择1．牛顿粘性定律的表达式为du dyτμ=，该式应用条件为 牛顿型 流体作_层流 流动。

在SI 制中，粘度的单位是 流体的物性 ，在cgs 制中，粘度的单位是 泊 。

2．*设备的表压强为100kPa ，则它的绝对压强为_201.33 kPa ；另一设备的真空度为400mmHg ，则它的绝对压强为_360mmHg 。

〔当地大气压为101.33 kPa 〕3．流体在圆形直管中作滞流流动时，其速度分布侧形是_抛物线 型曲线。

其管中心最大流速为平均流速的_2 倍，摩擦系数λ与Re 关系为64Reλ=。

层流区又称为阻力的 一次方 。

4．流体在钢管内作湍流流动时，摩擦系数λ与_Re_和_ε/d 有关；假设其作完全湍流，则λ仅与_ε/d 有关。

完全湍流又称为阻力的 平方区 。

5．流体作湍流流动时，邻近管壁处存在一_层流底层_，雷诺数愈大，湍流程度愈剧烈，则该层厚度_越薄 ；流动阻力 越大 。

6．因次分析的依据是_因次一致性原则 。

7．从液面恒定的高位槽向常压容器加水，假设将放水管路上的阀门开度关小，则管内水流量将_减小 ，管路的局部阻力将_增大 ，直管阻力将_减小 ，管路总阻力将_恒定 。

〔设动能项可忽略。

〕8．根据流体力学原理设计的流量〔流速〕计中，用于测定大直径气体管路截面上速度分布的是 测速管〔皮托管〕 ；恒压差流流量计有 转子流量计 ；恒截面差压流量计有 孔板流量计和文丘里流量计 ；能量损失最大的是 孔板流量计 ；对流量变化反映最灵敏的是孔板流量计。

A ．孔板流量计B ．文丘里流量计C ．皮托管D ．转子流量计9．当量直径的定义式为4⨯流通截面积润湿周边，水力半径为_1/4_倍当量直径。

10．直管阻力的计算式22f l u p d ρλ∆=； 局部阻力的计算式有22f u p ρξ∆=和22e f l u p d ρλ∆=。

11．水流经图示的管路系统从细管喷出。

第2章流体输送机械一、选择题1.离心泵在一定转速下输送清水时，泵的轴功率N与流量Q的关系为（）。

A、Q为零时N最大B、Q为零时N最小C、在额定流量Qs时N最小D、N与Q无关2.离心泵铭牌上标明的是泵在（）时的主要性能参数。

A、流量最大B、压头最大C、效率最高D、轴功率最小以下物理量不属于离心泵的性能参数（）A、扬程B、效率C、轴功率D、理论功率（有效功率）3.离心泵铭牌上标明的扬程是指( )A、功率最大时的扬程B、最大流量时的扬程C、泵的最大扬程D、效率最高时的扬程4.离心泵的扬程，是指单位重量流体经过泵后，以下能量的增加值( )A、包括内能在内的总能量B、机械能C、压能D、位能（即实际的升扬高度）5.往复泵在操作中( ) 。

A、不开旁路阀时，流量与出口阀的开度无关B、允许的安装高度与流量无关C、流量与转速无关D、开启旁路阀后，输入的液体流量与出口阀的开度无关6.一台试验用离心泵，开动不久，泵入口处的真空度逐渐降低为零，泵出口处的压力表也逐渐降低为零，此时离心泵完全打不出水。

发生故障的原因是( )A、忘了灌水B、吸入管路堵塞C、压出管路堵塞D、吸入管路漏气7.离心泵吸入管路底阀的作用是（）。

A、阻拦液体中的固体颗粒B、防止启动前充入的液体从泵内漏出C、避免出现气蚀现象D、维持最低的允许吸上高度8.输送清洁液体时，离心泵的叶轮应选用（）以提高效率。

A、开式B、闭式C、半闭式D、以上三种均可9.输送含固体颗粒的液体时，离心泵的叶轮应选用（）以提高效率。

A、开式B、闭式C、半闭式D、以上三种均可10.输送泥浆时，离心泵的叶轮应选用（）以提高效率。

A、开式B、闭式C、半闭式D、以上三种均可11.随流量的增加，离心泵的压头（），轴功率（），效率（）。

A、增大；B、不变；C、减小；D、不确定。

12.通常离心泵的高效区在最高效率的（）左右。

A、90%B、91%C、92%D、93%13.当离心泵的转速增加时，其压头、流量、轴功率将（）。

化⼯原理期末考试第⼆章练习题及答案第⼆章流体输送机械⼀、填空1、属于正位移泵型式的，除往复泵外，还有计量泵，隔膜泵等。

2、产⽣离⼼泵⽓缚现象的原因是离⼼泵进出⼝压差与流体密度成正⽐，避免产⽣⽓缚的⽅法有灌泵排⽓。

3、造成离⼼泵汽蚀的原因是 p k ⼩于p v ，增加离⼼泵最⼤允许安装⾼度[]Hg 的措施有降低液体操作温度和吸⼊管道尽量短、直。

4、往复泵的流量调节⽅法有旁路调节和改变活塞冲程或往复频率。

5、启动离⼼泵前，应先关闭出⼝阀和灌泵。

6、⽤同⼀离⼼泵分别输送密度为ρ1 及ρ2=1.2ρ1两种液体，已知两者流量相等，则H e2= 相等 H e1, P e2 ⼤于 P e1 。

7、离⼼通风机输送3/2.1m kg =ρ空⽓时，流量为6000h m /3,全风压为2.354kPa ，若⽤来输送3m /kg 4.1'=ρ⽓体，流量仍为6000h m /3，全风压为 2.746 kPa 。

8、两敞⼝容器间⽤离⼼泵输⽔，已知转速为n 1时，泵流量q V 1=100l/s,扬程H e1=16m, 转速为n 2时，q V 2 =120l/s,扬程H e2=20m,则两容器的垂直距离=6.9 m 。

9当要求⽓体的压缩⽐p 2/p 1>8时，宜采⽤多级压缩。

当各级的压缩⽐相等时，所消耗的总理论功为最⼩。

10.离⼼通风机的全风压主要由静风压和动风压组成，其物理意义是风机对单位体积⽓体所做的功。

11.提⾼往复泵连续性和均匀性的措施有双动泵、三联泵。

12.离⼼泵通常采⽤出⼝阀门调节流量，往复泵采⽤旁路调节流量。

13.启动离⼼泵之前若不向泵灌满被输送的液体，将发⽣⽓傅，若叶轮的⼊⼝附近绝压低于操作温度下液体的饱和蒸汽压，将发⽣⽓蚀现象。

14.离⼼泵安装在送⽔的特定管路系统中，已知泵的性能：q=0.02m 3/s ，H=20m;管路性能：q e =0.02m 3/s,H e =16m,.则调节阀门的压头损失为 4 m ，其消耗的理论功率为 1960 W.15.离⼼泵的泵壳制成蜗⽜、叶轮的叶⽚制成后弯、在叶轮和泵壳之间装置导论都有利于动能有效转化为静压能。

第一章流体流动与输送机械1. 燃烧重油所得的燃烧气，经分析知其中含CO 28.5％，O 27.5％，N 276％，H 2O8％（体积％），试求此混合气体在温度500℃、压力101.3kPa 时的密度。

解：混合气体平均摩尔质量molkg M y M i i m /1086.281808.02876.032075.044085.03-⨯=⨯+⨯+⨯+⨯=∑=∴ 混合密度2．已知20℃下水和乙醇的密度分别为998.2 kg/m 3和789kg/m 3,试计算50％（质量％）乙醇水溶液的密度。

又知其实测值为935 kg/m 3，计算相对误差。

解：乙醇水溶液的混合密度 相对误差：3．在大气压力为101.3kPa 的地区，某真空蒸馏塔塔顶的真空表读数为85kPa 。

若在大气压力为90 kPa 的地区，仍使该塔塔顶在相同的绝压下操作，则此时真空表的读数应为多少？ 解：''真真绝p p p p p a a -=-=∴kPa p p p p a a 7.73)853.101(90)(''=--=--=真真4．如附图所示，密闭容器中存有密度为900 kg/m 3的液体。

容器上方的压力表读数为42kPa ，又在液面下装一压力表，表中心线在测压口以上0.55m ，其读数为58 kPa 。

试计算液面到下方测压口的距离。

解：液面下测压口处压力5. 如附图所示，敞口容器内盛有不互溶的油和水，油层和水层的厚度分别为700mm 和600mm 。

在容器底部开孔与玻璃管相连。

已知油与水的密度分别为800 kg/m 3和1000 kg/m 3。

（1）计算玻璃管内水柱的高度；（2）判断A 与B 、C 与D 点的压力是否相等。

解：（1）容器底部压力 （2）B A p p ≠ DC p p =10．硫酸流经由大小管组成的串联管路，其尺寸分别为φ76×4mm 和φ57×3.5mm 。

流体流动及输送装置一、填空1. 按照化工单元操作所遵循的基本规律的不同，可将单元操作分为动量传递、热量传递、质量传递。

2. 化工生产中，物料衡算的理论依据是质量守恒定律，热量衡算的理论基础是能量守恒定律。

3. 当地大气压为750mmHg时，测得某体系的表压为100mmHg，则该体系的绝对压强为850mmHg，真空度为-100mmHg.4. 液柱压力计量是基于流体静力学原理的测压装置，用U形管压强计测压时，当压强计一端与大气相通时，读数R表示的是表压或真空度。

5. 转子流量计的设计原理是依据流动时在转子的上、下端产生了压强差。

6. 静止液体中两处压力相等的条件是连续、同一液体、同一水平面。

7. 流体在圆管内作稳定连续流动时，当Re≤2000时为滞流流动，其摩擦系数λ=64/Re；当Re≥4000时为湍流流动。

当Re在2000-4000之间时为过渡流。

流体沿壁面流动时，有显著速度梯度的区域称为流动边界层。

8. 当流体的体积流量一定时，流动截面扩大，则流速减少，动压头减少，静压头增加。

9. 柏努利方程实验中，在一定流速下某测压管显示的液位高度为静压头，当流速再增大时，液位高度降低，因为阻力损失增大。

10. 理想流体是指没有粘性或没有摩擦阻力，而实际流体是指具有粘性或有摩擦力，流体流动时产生摩擦阻力的根本原因是流体具有粘性。

11. 一般情况下，温度升高，液体的粘度减小，气体的粘度增大。

12. P/(ρg)的物理意义是表示流动系统某截面处单位重量流体所具有的静压能,称为静压头。

mu2/2的物理意义是表示流动系统某截面处1kg流体具有的动能。

13. 雷诺准数的表达式为R e=dμρ/μ。

当密度ρ＝1000kg/m，粘度μ=1厘泊的水在内径为d=100mm，以流速为1m/s在管中流动时，其流动类型为湍流14. 流体在圆直管内流动，当Re≥4000时的流型称为湍流，其平均速度与最大流速的关系为u＝0.8u max；Re≤2000的流型称为滞流，其平均速度为u＝0.5u max。

化工原理（流体输送机械）测试题（100分）感谢您能抽出几分钟时间来参加本次答题，现在我们就马上开始吧！1、离心泵开动以前必须充满液体是为了防止发生( )。

【单选题】（5分）A. 气缚现象；B. 汽蚀现象；C. 汽化现象；D. 气浮现象。

正确答案: A2、离心泵最常用的调节方法是( )。

【单选题】（5分）B. 改变压出管路中阀门的开度；A. 改变吸入管路中阀门开度；D. 车削离心泵的叶轮。

C. 安置回流支路，改变循环量的大小；正确答案: B3、离心泵的扬程，是指单位重量流体经过泵后获得的( )。

【单选题】（5分）A. 包括内能在内的总能量；C. 压能；B. 机械能；D. 位能（即实际的升扬高度）。

正确答案: B4、离心泵的扬程是( )。

【单选题】（5分）A.D. 单位重量液体出泵和进泵的机械能差值。

A. 实际的升扬高度；C. 液体出泵和进泵的压差换算成液柱高度；B. 泵的吸液高度；正确答案: A5、为避免发生气蚀现象，应使离心泵内的最低压力（）输送温度下液体的饱和蒸汽压。

【单选题】（5分）B. 小于；A. 大于；C. 等于。

正确答案: A6、流量调节，离心泵常用（）。

【单选题】（5分）A. 出口阀；B. 进口阀；C. 旁路阀。

正确答案: A7、往复泵在启动之前，必须将出口阀（）。

【单选题】（5分）B. 关闭；C. 半开。

A. 打开；正确答案: A8、离心泵启动前_____，是为了防止气缚现象发生。

【单选题】（5分）A.A 灌水；B.B 放气；C.C 灌油；D.D 灌泵。

正确答案: D9、离心泵装置中（）的滤网可以阻拦液体中的固体颗粒被吸入而堵塞管道和泵壳。

【单选题】（5分）D. 分支管路。

C. 调节管路；B. 排出管路；A. 吸入管路；正确答案: A10、为提高离心泵的经济指标，宜采用（）叶片。

【单选题】（5分）A.C 垂直；B.B 后弯；C.A 前弯；D.D 水平。

正确答案: B11、离心泵最常用的调节方法是（）。

离心泵【当前章节】离心泵【当前难度】11、当离心泵的实际汽蚀余量等于临界汽蚀余量时，则（B）*A.泵入口处的压强等于液体的饱和蒸汽压B.叶轮中心处的压强等于液体的饱和蒸汽压C.被输送液体所在贮槽液面上方的压强等于液体的饱和蒸汽压D.那三个说法都不对2、被输送液体的温度与离心泵汽蚀的关系是（A）A.温度越高，越接近汽蚀状态B.温度越低，越接近汽蚀状态C.液体温度与汽蚀没有关系D.不好说3、一台离心泵的临界汽蚀余量越大，说明它（B）A.越不易发生汽蚀B.越易发生汽蚀C.是否容易发生汽蚀与临界汽蚀余量数值大小无关D.不好说4、离心泵的临界汽蚀余量与如下各项中的几项有关？（B）* ①离心泵的安装高度；②离心泵的流量；③离心泵的结构；④吸入管路的配置情况A.1B.2C.3D.45、当管内流体流动进入阻力平方区时，如下哪项变化不一定改变管路特性曲线（D）A.增加供液点和需液点之间的位高差B.增加供液点和需液点之间的压强差C.增加供液点和需液点之间的管长D.改为输送密度更小的液体6、如下关于管路特性曲线在H轴上截距的说法，正确的有几项？（B）①代表了管路所需要的最小外加压头；②单位重量的流体需要增加的静压能与位能之和；③对任何管路，其数值均大于零；④其值与流体的密度无关A.1B.2C.3D.47、当液体的黏度以较大的幅度增大时，离心泵的特性曲线会发生如下哪种变化（B）A.相同流量下，压头增大，效率降低B.相同流量下，压头降低，效率降低C.相同流量下，压头增大，效率增高D.相同流量下，压头降低，效率增高8、如下各项中，有几项可能会导致原本正确安装的离心泵发生汽蚀？（D）* ①被输送液体的流量过大；②被输送液体温度过高；③被输送液体贮槽液面下降；④吸入管路局部堵塞A.1B.2C.3D.49、某离心泵在运行１年后发现有气缚现象，应该如何做？（C）*A.停泵，向泵内灌液B.降低泵的安装高度C.检查进口管路有否泄漏现象D.检查出口管路阻力是否过大10、如下有几种类型的离心泵不是清水泵（B）* ①P型；②Sh型；③D型；④IS型；⑤F型A.1B.2C.3D.411、计算离心泵的最大允许安装高度时，（C）*A.不需要使用液体的温度B.应使用生产中可能的最低液体温度C.应使用生产中可能的最高液体温度D.应使用生产中液体的平均温度12、计算离心泵的最大允许安装高度时，（C）*A.不需要使用流量B.应使用生产中泵可能的最小工作流量C.应使用生产中泵可能的最大工作流量D.应使用生产中的平均流量13、如下各项中，有几项不是离心泵的性能参数（B）①效率；②有效功率；③压头；④叶轮转速；⑤必需汽蚀余量A.0B.1C.2D.314、离心泵的必需汽蚀余量越大，则其最大允许安装高度（D）A.不好说B.两者之间没有关系C.越大D.越小15、如下各项中，与离心泵的最大允许安装高度无关的有几项（A）①吸入管路阻力；②必需汽蚀余量；③液体饱蒸汽压；④输送液体液面上方的压强A.0B.1C.2D.316、离心泵的性能曲线中是在如下哪种情况下测定的（C）。
