tt260电子测厚仪说明书

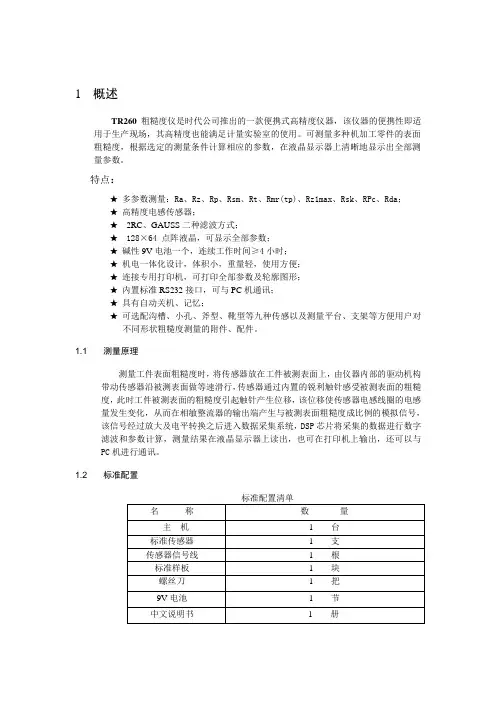

1概述TR260粗糙度仪是时代公司推出的一款便携式高精度仪器，该仪器的便携性即适用于生产现场，其高精度也能满足计量实验室的使用。

可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出全部测量参数。

特点：多参数测量：Ra、Rz、Rp、Rsm、Rt、Rmr(tp)、Rz1max、Rsk、RPc、Rda；高精度电感传感器；2RC、GAUSS二种滤波方式；128×64 点阵液晶，可显示全部参数；碱性9V电池一个，连续工作时间≥4小时；机电一体化设计，体积小，重量轻，使用方便；连接专用打印机，可打印全部参数及轮廓图形；内置标准RS232接口，可与PC机通讯；具有自动关机、记忆；可选配沟槽、小孔、斧型、靴型等九种传感以及测量平台、支架等方便用户对不同形状粗糙度测量的附件、配件。

1.1 测量原理测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC机进行通讯。

1.2 标准配置1.3 仪器各部分名称主机部分电池显示屏信号线选择键电池仓RS232接口测量键打印键翻页键传感器及连接部分传感器测头部分传感器信号线驱动轴信号线接头感器插入口升降滑块升降架传感器夹持体升降架紧固螺栓升降架转向孔1.4 传感器的安装安装时，先将信号线与传感器插接并旋紧，然后将传感器插入夹持体，最后将信号线的另一端插入主机的信号接口并旋紧。

提示：1、传感器的触针是本仪器的关键零件，应给予高度重视；2、在进行传感器装卸的过程中，应特别注意不要碰及触针，以免造成损坏，影响测量；3、在安装传感器时，应注意连接要可靠；4、测量时，放下传感器的动作要轻，避免传感器触针接触被测物体表面造成的冲击力影响测试结果，损坏传感器。

测厚仪使用方法说明书概述：本说明书旨在提供测厚仪的使用方法，以帮助用户正确、高效地操作测厚仪。

一、产品介绍：测厚仪是一种用于测量材料厚度的仪器。

它适用于各种金属材料、塑料、玻璃等非金属材料的测量。

本测厚仪采用最先进的超声波技术，具备高精度和稳定性。

二、测厚仪的组成部分：1. 主机：包含仪器的显示屏和操作面板。

2. 超声波探头：用于发射超声波并接收反射信号。

3. 电池：用于供电。

4. 数据线：用于与计算机或其他设备的连接。

三、使用准备：1. 将测厚仪主机打开，并确保电池电量充足。

2. 清洁探头：使用干净的布擦拭探头表面，确保其清洁。

3. 检查测厚仪的尺寸、重量等参数是否符合要求。

四、操作步骤：1. 打开电源：按下测厚仪主机上的电源按钮，确保仪器已开启。

2. 选择材料类型：根据待测材料的类型，在操作面板上选择相应的材料类型。

3. 校准仪器：将探头贴紧待测物体表面，按下校准按钮，待仪器校准完成后方可进行测量。

4. 进行测量：将探头贴紧待测物体表面，观察显示屏上的测量数值。

确保探头与物体表面保持平行。

测量过程中，可以按下测量按钮来记录测量数值。

5. 记录数据：可选择将测量数据存储在测厚仪内存中，或通过数据线将数据传输至计算机或其他设备。

6. 关闭测厚仪：测量完成后，按下主机上的电源按钮，将仪器关闭。

五、注意事项：1. 请定期清洁测厚仪，以确保其正常工作。

2. 在测量过程中，探头与物体表面的贴合度对测量结果有较大影响，应保持探头与物体表面的垂直度和平行度，以获得准确的测量结果。

3. 避免将测厚仪接触到水、污垢等可能对仪器造成损坏的物质。

4. 在使用测厚仪时，应注意人身安全，避免接触到探头上的尖锐物体。

六、维护保养：1. 定期检查电池电量，确保有足够的电量进行正常使用。

2. 定期校准测厚仪，以确保测量结果的准确性。

3. 当测厚仪长时间不使用时，应将电池取出，以免电池漏液损坏仪器。

七、故障排除：如果测厚仪出现故障，请联系售后服务中心进行维修或更换。

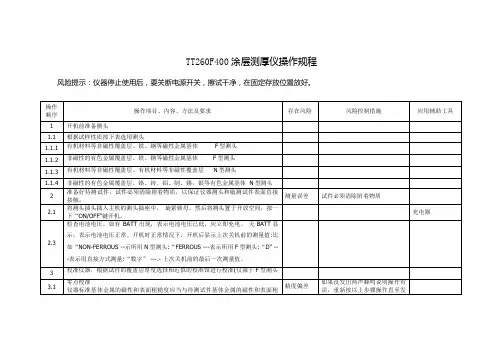

有限公司A覆层测厚仪操作规范-PZ-023版受本控号：号：A/01发布日期：2011 年 11 月 26 日生效日期：2011 年 11 月 26 日有限公司有限公司1 2 目的为操作人员提供正确的测厚仪使用方法，确保测量的数据准确性。

范围及引用文件2.1 适用于本公司的测厚仪的操作人员。

2.2 引用文件：TT260 测厚仪使用说明书3 职责3.1 品质部: 负责测厚仪的台账管理，及校验日期跟踪。

3.2 操作人员：负责仪器的使用，保养，校验申请以及报废申请。

4 基本测量步骤4.1 准备好待测试件4.2 将测头插口插入主机的测头插孔中，旋紧螺母。

4.3 将测头置于开放的空间，按一下 ON/OFF 键，开机。

4.4 检查电池电源。

4.5 是否需要校对仪器，如果需要，选择适当的方法进行。

4.6 测量4.7 关机5 操作规范5.1 零点校准5.1.1 在基体上进行一次测量，屏幕显示＜×. ×µm ＞。

5.1.2 按 ZERO 键，屏显<0.0> 。

校准已完成，可以开始测量了。

5.1.3 重复上述 a 、b 步骤可获得更为精确的零点，高测量精度。

零点校准完成后就可进行测量了。

5.2 一试片法：适用于除 CN02 外的所有测头。

这一校准法适用于高精度测量及小工件、淬火钢、合金钢。

5.2.1 先校零点（如上述）。

5.2.2 在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，屏幕显示＜×××µm ＞。

有限公司5.2.3.1 即使显示结果与标准片值相符，按↑、↓键也是必不可少的，例如按一次↑一次↓。

这一点适用于所有校准方法。

5.2.3.2 如欲较准确地进行二点校准，可重复 b、c 过程，以提高校准的精度，减少偶然误差。

5.2.3.3 用 F5 和 F10 测头，测量金属镀层时，应使用两点校准法校准。

5.3 二试片法：适用于除 CN02 外的所有测头，两个标准片厚度至少相差三倍，待测覆盖层厚度应该在两个校准值之间，此方法尤其适用于粗糙的喷沙表面和高精度测量。

测厚仪使用说明书一、产品简介测厚仪是一种精密的测量工具，用于测量材料的厚度。

它采用非接触式测量原理，并具有高精度和可靠性。

本使用说明书将介绍如何正确使用测厚仪，并提供一些常见问题的解决方案。

二、安全注意事项在使用测厚仪之前，请务必遵守以下安全注意事项：1. 在使用测厚仪时，请确保场地安全，避免有任何危险物品或杂物。

2. 严禁将测厚仪用于危险环境或液体中。

3. 使用过程中，请注意保护自己的眼睛和皮肤，避免直接暴露在测量面板上。

4. 使用过程中，请保持仪器的干燥和清洁。

定期清洁测厚仪的外壳和探头。

5. 当测量不需要时，请关闭电源，并存放在安全的地方。

三、测厚仪的基本操作1. 开机：按下电源按钮直到屏幕亮起。

2. 校准：在正常使用之前，需要将测厚仪校准到所需测量的材料上。

按照说明书上的指示进行校准。

3. 测量：确保测量面板干净和无损伤。

将测厚仪的探头轻轻贴近材料表面，待测量完成后读取显示屏上的数值。

4. 记录：将测量结果记录在纸上或笔记本中，以备将来参考或分析。

四、常见问题与解决方案1. 测量结果不准确：首先，请确保测厚仪已正确校准。

其次，请确认测量面板干净无损伤。

最后，检查探头是否正常工作。

2. 电池电量低：请及时更换电池，以确保正常使用。

3. 显示屏无法正常显示：请检查电源连接是否松动，并重新启动测厚仪。

4. 测厚仪无法启动：请检查电池是否安装正确，并确保电池有足够的电量。

五、维护与保养1. 定期清洁测厚仪的外壳和探头，避免灰尘和污垢积聚。

2. 避免将测厚仪暴露在高温、潮湿或强烈的磁场中。

3. 当不使用测厚仪时，请存放在干燥、清洁的箱子中，避免损坏。

六、常见应用领域测厚仪广泛应用于以下领域：1. 工业制造：用于测量金属和非金属材料的厚度，例如钢板、铝板等。

2. 建筑工程：用于测量墙体、地板、玻璃等的厚度，以确保施工质量。

3. 汽车制造：用于测量汽车零部件的厚度，以检测材料的质量和健康状况。

4. 航空航天：用于测量航空器和航天器材料的厚度，以确保飞行安全。

时代TT260数字式覆层测厚仪使用说明书时代集团公司北京时代之峰科技有限公司1概述_________________________________________________________________1 1.1测量原理_____________________________________________________________1 1.2标准配置及可选_______________________________________________________21.2.1标准配置_________________________________________________________21.2.2可选件___________________________________________________________2 1.3仪器各部分名称_______________________________________________________31.3.1仪器各部分名称___________________________________________________31.3.2测头各部分名称___________________________________________________31.3.3屏幕显示_________________________________________________________4 1.4技术参数_____________________________________________________________41.4.1测量范围及测量误差（见附录1）_____________________________________41.4.2使用环境_________________________________________________________41.4.3电源_____________________________________________________________41.4.4外型尺寸和重量___________________________________________________4 2仪器的使用____________________________________________________________52.1基本测量步骤_________________________________________________________5 2.2各项功能及操作方法___________________________________________________62.2.1测量方式（单次测量⇔连续测量）____________________________________62.2.2工作方式（直接方式⇔成组方式）____________________________________62.2.3统计计算_________________________________________________________72.2.4存贮_____________________________________________________________82.2.5删除_____________________________________________________________82.2.6设置限界_________________________________________________________92.2.7打印_____________________________________________________________92.2.8与PC机通讯_____________________________________________________102.2.9单位制式转换（公制<=>英制）_____________________________________102.2.10操作一览表______________________________________________________112.2.11关于测量和误差的说明_____________________________________________11 3仪器的校准___________________________________________________________123.1校准标准片（包括箔和基体）___________________________________________12 3.2基体________________________________________________________________12 3.3校准方法____________________________________________________________123.3.1零点校准________________________________________________________133.3.2二点校准________________________________________________________133.3.3修改组FX中的校准值_____________________________________________15 3.4基本校准的修正______________________________________________________15 4影响测量精度的因素___________________________________________________164.1影响因素相关表______________________________________________________16 4.2影响因素的有关说明__________________________________________________16 4.3使用仪器时应当遵守的规定_____________________________________________17 5保养与维修___________________________________________________________185.1环境要求____________________________________________________________18 5.2电池充电____________________________________________________________18 5.3更换电池____________________________________________________________18 5.4更换打印纸__________________________________________________________19 5.5更换色带____________________________________________________________19 5.6装、卸打印头________________________________________________________19 5.7故障排除____________________________________________________________20 6用户须知_____________________________________________________________21 7附表________________________________________________________________221 概述本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。

时代TT220数字式覆层测厚仪使用说明书目录第一章概述 (2)一、适用范围二、基本原理三、基本配置及仪器结构第二章技术参数 (3)一、性能指标二、主要功能第三章使用方法 (4)一、基本测量步骤二、各项功能及操作方法⒈测量方式（单次测量⇔连续测量）⒉工作方式（直接方式⇔成组方式）⒊删除⒋统计计算⒌打印⒍关于“MODE”键第四章仪器的校准 (7)一、校准标准片二、基体三、校准方法第五章与仪器使用有关的注意事项 (9)一、影响测量精度的因素及有关说明二、使用仪器时应当遵守的规定三、关于测量结果的说明第六章保养与维修 (11)第一章概述一、适用范围本仪器是一种超小型测量仪，它能快速、无损伤、精密地进行磁性金属基体上的非磁性覆盖层厚度的测量。

可广泛用于制造业、金属加工业、化工业、商检等检测领域。

由于该仪器体积小、测头与仪器一体化，特别适用于工程现场测量。

二、基本原理本仪器采用了磁性测厚法、可无损伤地测量磁性金属基体上非磁性覆盖层的厚度（如钢、铁、非奥氏体不锈钢基体上的铝、铬、铜、珐琅、橡胶、油漆镀层）。

基本工作原理是：当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可计算覆盖层的厚度。

三、基本配置及仪器结构⒈基本配置TT220主机1台标准样片1盒标准基体1块充电器1个⒉选购件TA210打印机1台⒊仪器结构本仪器基本组成部分见图1。

⒈测头⒉液晶显示屏幕⒊▲键⒋▼键⒌ MODE键⒍ ON/C键⒎充电插座⒏打印机插座⒐外壳图1一、 性能指标⒈ 测量范围及测量误差（见表一）表一示值误差（µm ） 型号 工作原理测量范围（µm ） 低限分辨力（µm ）零点校准 二点校准TT220 磁感应0~1250 1±（3%H+1） ±[（1%~3%）H+1]型号 待测基体 最小曲率半径 （mm ） 基体最小面积的直径（mm ）基体临界厚度（mm ）TT220 凸1.5 凹9∅7 0.5注：H —标称值⒉ 使用环境：温度：0~40℃ 湿度：20%～75% 无强磁场环境⒊ 电源：镍镉电池3.6 V 二节⒋ 外型尺寸：150mm ×55.5mm ×23mm ⒌ 重量：150g 二、 主要功能● 可进行零点校准及二点校准，并可用基本校准法对测头的系统误差进行修正；● 具有两种测量方式：连续测量方式（CONTINUE ）和单次测量方式（SINGLE ）；● 具有两种工作方式：直接方式和成组方式；● 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量；● 设有五个统计量：平均值（MEAN ）、最大值（MAX ）、最小值（MIN ）、测试次数（NO ．）、标准偏差（S ．DEV ）； ● 具有打印功能，可打印测量值、统计值； ● 具有欠压指示功能； ● 操作过程有蜂鸣声提示； ● 具有错误提示功能； ● 具有自动关机功能。

重庆里博仪器有限公司TH100超声波测厚仪系列说明书目录1.概述 (2)2.性能指标 (4)3.测量与操作 (5)4.测量技术 (14)5.测量误差的预防方法 (17)6.主要事项 (18)7.维修 (19)8.附表 (20)1概述1.1适用范围TT100,TT110,TT130工具系列超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件做精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

1.2基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 基本配置及仪器各部分名称1.3.1 基本配置：主机 1台L51 探头 1支耦合剂 1瓶仪器箱 1只1.3.2 选购件：L77探头LZ2探头LG5探头标准试块1.3.3 仪器各部分名称（见图）液晶显示屏：（TT130功能最全的操作界面）键盘功能说明：存储---将当前测量的值存储到选定的文件夹。

查看---阅读当前文件夹中已经存储的测量数据。

↑ --- 用于加数字或菜单选择。

↓ --- 用于减数字或菜单选择。

菜单--- 用于进入菜单或确认。

◎ --- 用于开关机或退出菜单。

2性能指标测量范围：0.7mm～250.00mm显示分辨率：0.01mm或0.1mm示值误差：±0.05mm或0.1mm管材的测量下限（钢）：φ20mm×3.0mm(L51探头)φ15mm×2.0mm(L77探头)示值误差不超过±0.03mm声速调节范围：1000m/s～10000m/s已知厚度反测声速：测量范围1000m/s～10000m/s，试块厚度≤20mm 时，声速测量精度为±1mm/H×100％；试块厚度>20mm时,声速测量精度为±5％。

时代TT220涂层测厚仪使用常见问题时代TT220涂层测厚仪使用常见问题，TT220升级换代型号为：time2500涂层测厚仪TT230更新换代型号为：TIME2501， TT210更新换代型号为:TIME2510，请购买新款涂层测厚仪1、为什么我的 TT230近一年没有使用，再次使用不能开机？答：用户在收到新购买的测厚仪时首先要为仪器充电，一般**充电需要8个小时，如果长期没有充放电，仪器电池容易锁死，同时电池寿命也会受到影响，2个月没有使用的新机器，出现不能开机的现象有可能是电池锁死了，需要对照说明书进行激活。

如仍不能开机，请您不要自行打开机器，应返回维修站修理。

2、电池锁死后应该如何恢复？答：电池锁死后，用户可以对照相应型号说明书，通过强制复位的方式进行操作，当有文字或数字显示后，即刻进行充电。

如仍不能恢复请与维修站联系。

3、恢复出厂设置后需要注意什么？答：仪器在强制复位后，必须进行基本校准，校准办法可以对照说明书操作，或者咨询时代销售及维修人员。

4、为什么在随机附带的校准试片上校准后，测量工件还是出现测值“不准”？答：影响测值的因素很多，对此说明书上有详细描述，金属材料性质、表面粗糙度等都对测值有影响，随机附带的基材往往与用户现场的金属基材有很大差异，因此我们建议随机带的基材及试片只作为仪器校准使用，实际现场测量工件时要用现场未经喷涂的同种材料作为基材。

5、开机出现E字头的错误信息是怎么回事？答：错误提示功能是时代涂层测厚仪的一个功能，方便用户进行故障描述，不同的错误信息代表不同的故障，例如E02代表测头磨损，这些说明书后面都有详细表格说明，大家可以参考。

6、TT220如何关机？答：TT220/230都采用的是自动关机，一般是停止使用后的3－5分钟。

7、TT220没有充电指示灯，如何判断是否充满电？答：TT220/230充电时间一般新购机器**充电8小时，正常使用后需要充2－3小时即可。

测厚仪操作说明范文测厚仪是一种常用的测量设备，可以用来测量物体的厚度。

它广泛应用于工业、制造业、材料科学等领域。

下面是测厚仪的操作说明，共分为以下几个步骤：步骤一：准备工作1.确保测厚仪的电源充足，并连接好电源线。

2.检查测厚仪的探头是否清洁，如有污垢应及时清理。

3.确保测厚仪的探头与被测物体接触良好，不得有杂质或气泡。

步骤二：打开测厚仪1.按下测厚仪的电源开关，等待仪器启动。

2.根据需要设置测厚仪的工作模式，如单点测量或连续测量。

步骤三：设置测量参数1.根据被测物体的材料和特性，设置测量仪的工作参数。

例如，对于金属材料，可以选择测量模式为金属模式，对于非金属材料，可以选择测量模式为非金属模式。

2.设置测量仪的测量范围和精度，以确保测量结果的准确性。

步骤四：进行测量1.将测厚仪的探头轻轻按压在被测物体上，确保探头与物体表面平行。

2.按下测量按钮，开始进行测量。

测量时，可以选择在探头上加压或加痕迹，以获得更准确的结果。

3.等待一段时间，直到测量结果稳定后，记录测量值。

步骤五：处理测量结果1.比较测量结果与被测物体的标准值或规定范围，判断测量结果的合格性。

2.如果测量结果不合格，可以根据测量值的大小调整工艺参数或采取相应措施。

3.将测量结果记录在测量记录表中，以备后续参考和分析。

步骤六：注意事项1.使用测厚仪时要注意安全，避免触电、触热等事故。

2.在进行测量时，要保持环境的安静稳定，避免外界因素影响测量结果。

3.定期校准测厚仪，以确保测量结果的准确性和可靠性。

4.注意保养测厚仪，定期清洁探头和仪器表面，防止污垢积累影响测量效果。

测厚仪使用说明书1、概述1．1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。

此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

1．2 基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1．3 仪器各部份名称BATT--- 低电压标志--- 耦合标志m/s--- 声速单位mm---厚度单位ON ---- 开机键ZERO---校准键VEL--- 声速键▲▼ --- 声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率:5MHz测量范围:1.2〜225mm钢）声速调节范围：1000〜9999m/s使用温度范围:0〜40C电源：二节5 号电池3、主要功能自动校准零点, 可对系统误差进行修正线性自动补偿, 在全范围内利用计算机软件对探头非线性误差进行修正, 以提高准确度。

采用上下调节键可对声速、厚度进行快速调整, 可快速查询厚度存储单元。

耦合状态提示: 提供耦合标志通过观察其稳定状态可知耦合是否正常。

可存储十个厚度值,关机后数据不丢失, 为高空及野外作业工作带来方便。

测声速功能，根据样块厚度直接测出其声速，避免了查表或换算带来的麻烦。

低电压提示自动关机：定时自动关机会帮您断电全键膜密闭式操作—防油污，提高使用寿命4、测量步骤4．1 测量准备将探头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速。

此时可以开始测量。

4．2 声速的调整如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。

电动测厚仪使用说明书概述：电动测厚仪是一种用于测量材料厚度的设备。

该仪器具有精准测量、方便操作、可靠性高等特点，广泛应用于各个领域中。

本使用说明书将详细介绍电动测厚仪的使用方法，包括准备工作、操作步骤、注意事项等，以帮助用户正确高效地使用该仪器。

一、准备工作：在使用电动测厚仪之前，需要进行以下准备工作：1. 确保仪器处于稳定的工作状态，并检查设备是否正常工作。

2. 根据测量需求，选择合适的探头，并将其正确连接到仪器上。

3. 检查电源供应是否正常，并将电源线连接到仪器。

二、操作步骤：1. 打开电动测厚仪的电源开关，并等待设备进行自检。

2. 确保测量表面和探头表面清洁，以免影响测量结果。

3. 将探头垂直贴紧待测表面，并确保与表面之间没有间隙。

4. 按下测量按钮开始测量，注意保持探头在测量过程中的稳定。

5. 读取显示屏上的测量结果，并记录下来。

6. 如需进行连续测量，可重复步骤3至5。

如需更换探头，先关闭电源开关，然后再进行更换。

7. 使用完毕后，关闭电源开关，并将测量设备恢复到存放位置。

三、注意事项：1. 在使用电动测厚仪之前，请务必仔细阅读本使用说明书，并操作前确保已理解所有内容。

2. 使用时应佩戴适当的防护设备，以防止可能存在的伤害。

3. 在测量过程中，注意保持探头与被测表面之间的垂直贴合，以获得准确的测量结果。

4. 避免在高温、高湿或有强磁场等环境中使用该仪器，以免影响仪器的性能和测量结果的准确性。

5. 定期对仪器进行维护保养，包括清洁探头、校准仪器等，以确保仪器的正常工作和准确测量结果。

6. 若发现仪器存在异常或故障，请立即停止使用，并联系专业维修人员进行维修或更换。

7. 本仪器只能由受过专业培训、具备相关知识和技能的人员操作。

总结：本使用说明书详细介绍了电动测厚仪的使用方法，包括准备工作、操作步骤和注意事项等。

在使用该仪器时，请确保仔细阅读本说明书，并按照操作步骤和注意事项进行操作，以保证测量结果的准确性和操作的安全性。

测厚仪调试方法说明我们如何简单对测厚仪进行零位修正与偏差调试。

首先我们开机后进入图一界面后点击其它。

图一
然后我们进入图二界面后点击NDC维修。

图二
然后我们进入图三界面，点击保密输入密码：PAPGS(真正密码不是这个英文，只是正好对应这几个键的位置。

)
图三
图四为密码输入界面，密码：PAPGS(真正密码不是这个英文，只是正好对应这几个键的位置。

)
图四
然后点击保密中的断如图五，这样密码就可以操作零位与偏移量的调节了。

点击主项目单，返回首界面。

图五
此时图六中的计测仪由黑色变成蓝色就可以操作计测仪。

图六
然后点击计测仪选中零如图七，然后点击自动如图八，这样计测仪就自动进行零位修正了
图七
图八
然后就是对偏移量的修正，我们点击NDC如图九
图九
然后点击AGC校准，查看AGC驱动。

（1500-4000）属于较好的值。

如图十与图十一
图十
图十一
然后我们选中线性化查看现在的线性情况，如果如斜线重合比较完美，分布的点位不要斜线下。

如图十二
图十二
如果偏差太大我们可以手动设定无限计数，质量因子数，质量因子指数还有曲线类式，设定好了选设定质量因子确认输入，如果更改这些参数，请大家把原来的参数记录下，已便可以修改回来，因为这些参数的设定对整改修正影响较大。

如图十三
图十三。

1. 概述 (4)2. 基本操作 (4)2.1 初始设定 (4)2.2基本操作 (5)2.3电池 (6)3. 设定与校验 (6)3.1本系统内部储存15种探头设定记忆和16种用户定义设定方式。

(6)3.2选择标准的登录设定方式。

(6)3.3校验 (7)3.3.1音速与零点校验 (8)3.3.2音速校验 (9)3.3.3调零校验 (10)3.4常规设定 (11)3.4.1常规设定制作 (12)4. 其它测量功能 (16)4.1高低报警功能 (16)4.1.1定义 (16)4.1.2操作 (17)4.2自动关闭 (18)4.2.1定义 (18)4.2.2如何浏览或更改自动关闭时间 (18)4.2.3取消自动关闭功能 (18)4.3蜂鸣功能 (19)4.3.1定义 (19)4.3.2 如何设定蜂鸣功能 (19)4.4 厚度数据保留或空白显示功能 (19)4.5校验锁定功能 (19)4.5.1定义 (19)4.5.2 如何锁定校验 (19)4.6厚度差显示 (20)4.6.1定义 (20)4.6.2操作 (20)4.7语言 (22)4.7.1定义 (22)4.7.2操作 (22)4.8测量数据显示更新速率 (22)4.8.1定义 (22)4.8.2操作 (22)4.9最小厚度显示 (23)4.9.1定义 (23)4.9.2操作 (23)4.10最大厚度显示 (25)4.10.1定义 (25)4.10.2操作 (25)4.11小数点 (26)4.11.2操作 (26)4.12快速设定 (26)4.12.1定义 (26)4.12.2操作 (26)4.13测量复位 (27)4.13.1定义 (27)4.13.2 操作 (28)4.14高级复位 (28)4.14.1定义 (28)4.14.2操作 (28)4.15 显示分辨率（小数点） (29)4.15.1 定义 (29)4.15.2 操作 (29)5. 画面显示形式 (29)5.1 概要 (29)5.2 背光灯 (30)5.3 对比度 (30)5.4 测量仪屏幕（见原文） (31)6.数据存储器和通讯功能 (42)6.1数据存储器 (42)6.1.1能储存什么? 储存多少? (42)6.1.2 数据储存在哪里？（识别号码） (44)6.1.3数据如何储存：数据记录器的构成 (44)6.1.4数据储存 (45)6.1.5删除已存数据 (46)6.1.6 ID浏览方式 (49)6.1.7编辑ID号 (49)6.1.8在测量时空白显示ID号 (52)6.1.9数据存储器复位 (53)6.2通讯连接 (53)6.2.1电缆 (53)6.2.2通讯参数 (54)6.2.3数据传输 (55)6.2.4输出统计 (56)6.2.5数据输出格式 (58)6.2.6通讯复位 (58)7.技术规格 (59)7.1测量方式 (59)7.2校验 (61)7.3应用设定 (61)7.3.1定义 (61)7.3.2设定方法 (61)7.4一般规格 (63)7.5电池及充电器 (63)7.6数据储存 (63)7.8特殊功能 (65)8.电池 (67)8.1概要 (67)8.2充电 (67)8.3更换电池 (67)8.4其它电池 (67)9.动作原理 (68)10.使用注意事项 (73)10.1测量方式和传感器的选择 (73)10.2影响性能和精确度的因素 (74)10.3接触介质 (76)10.4高温下测量 (77)10.5电缆长度 (77)10.6 电脑显示器显示波形 (77)10.7 脉冲振荡器/接受器和门脉冲调节 (78)10.7.1脉冲振荡器输出 (79)10.7.2最大增益 (79)10.7.3初始增益 (79)10.7.4发送脉冲间隔 (80)10.7.5回波触发脉冲 (80)10.7.6检测方式 (81)10.7.7回波1、回波检测2 (81)10.7.8表面间隔 (81)10.7.9方式3回波间隔 (82)10.7.10 TDG斜率 (82)11.维护及故障对策 (82)11.1日常使用及维护保养 (82)11.2探头 (83)11.3电池的管理 (83)11.4错误显示 (83)11.5其它故障显示 (83)11.5.1电池及充电器故障 (83)11.5.2测量问题 (84)11.6自诊断试验 (84)11.6.1显示试验 (84)11.6.2键盘试验 (84)11.6.3硬件试验 (85)11.7软件更新 (85)11.8客户服务 (85)11.9维修服务 (85)11.10备件更换 (85)1. 概述此测厚仪是一种较为先进的手持式超音波测厚仪器,特别适用于高屏蔽,高散射材料，如:玻璃纤维,低密度塑料,复合物及铸造金属等的厚度测量.此设备采取脉冲反射技术，用于被测量物的两厚度方向上端面不易测量时的情形,也可用于测量固体或液体中的音速及脉冲传输时间.此仪器极易操作,准确度高,可重复进行操作,它的三种主要探头测量方法是:接触式、延迟式、浸入式。

重庆里博仪器有限公司TH100超声波测厚仪系列说明书目录1.概述 (2)2.性能指标 (4)3.测量与操作 (5)4.测量技术 (14)5.测量误差的预防方法 (17)6.主要事项 (18)7.维修 (19)8.附表 (20)1概述1.1适用范围TT100,TT110,TT130工具系列超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件做精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

1.2基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 基本配置及仪器各部分名称1.3.1 基本配置：主机 1台L51 探头 1支耦合剂 1瓶仪器箱 1只1.3.2 选购件：L77探头LZ2探头LG5探头标准试块1.3.3 仪器各部分名称（见图）液晶显示屏：（TT130功能最全的操作界面）键盘功能说明：存储---将当前测量的值存储到选定的文件夹。

查看---阅读当前文件夹中已经存储的测量数据。

↑ --- 用于加数字或菜单选择。

↓ --- 用于减数字或菜单选择。

菜单--- 用于进入菜单或确认。

◎ --- 用于开关机或退出菜单。

2性能指标测量范围：0.7mm～250.00mm显示分辨率：0.01mm或0.1mm示值误差：±0.05mm或0.1mm管材的测量下限（钢）：φ20mm×3.0mm(L51探头)φ15mm×2.0mm(L77探头)示值误差不超过±0.03mm声速调节范围：1000m/s～10000m/s已知厚度反测声速：测量范围1000m/s～10000m/s，试块厚度≤20mm 时，声速测量精度为±1mm/H×100％；试块厚度>20mm时,声速测量精度为±5％。

山东慧达汽车部件有限公司文件编号：HD/QR09-SP05-23 TT220数字式覆层测厚仪操作规程一、目的：确保TT220数字式覆层测厚仪的正确操作，正确维护保养。

二、范围：适用于我公司质量部理化室试验员。

三、操作规程：1、上岗要求：（1）试验员必须经过培训、实习经质量部确认可独立操作TT220数字式覆层测厚仪后方能使用。

（2）试验员必须熟悉TT220数字式覆层测厚仪的基本技术参数及性能指标。

（3）试验员必须忠于职守，认真负责、熟练掌握TT220数字式覆层测厚仪的操作、维护及保养。

（4）试验员必须不断学习，总结经验，求得本身素质的不断提高。

2、安全操作：（1）使用前的准备○1准备好待测试件。

○2将测头置于开放空间，按一下“ON/C”键，开机。

○3检查电源无“≠”显示，表示电池电压正常；“≠”出现，表示电池电压已低落，应充电；开机后，出现“≠”并自动关机，表示电池电压已低至极限，应立即充电。

○4正常情况下，开机后显示上次关机前的测量值。

（2）测量○1迅速将测头与测试面垂直地接触并轻轻压住，随着一声鸣响，屏幕显示测量值，提起测头可进行下次测量。

○2如果在测量中测头放置不稳，显示一个明显的可疑值，可在“DEL ONE？”状态删除该值。

○3重复测量三次以上，在“DIS STATS?”状态，可依次显示五个统计值，即：平均值（MEAN）、最大测量值（MAX）、最小测量值（MIN）、测量次数（NO.）、标准偏差（S. DEV）。

（3）关机在无任何操作的情况下，大约2-3min后仪器自动关机。

四、设备保养：1、严格避免碰撞、重尘、潮湿、强磁场、油污等。

2、定期给主机充电：一般每工作8-24小时充电一次，每次充电12-14小时。

3、如果未显示错误而工作不正常，例如：仪器不能自动关机；不能测量；键不工作；测量值反复无常。

出现这类故障时，使仪器强制复位。

执行强制复位后，以前的基本校准值已丢失，须重新进行基本校准。

编制：郭本强2010.11.15 审核：批准：。
