设计说明书题目:阀腔零件的工艺规程及夹具设计学生:学号:专业:班级:指导老师:摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
阀腔加工工艺规程及其夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。
关键词:工艺、工序、切削用量、夹紧、定位、误差。
ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing ¢140 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculatesthe jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords: The craft, the working procedure, the cutting specifications, clamp,the localization, the error目录序言 (1)一. 零件分析 (2)1.1 零件作用 (2)1.2零件的工艺分析 (3)二. 工艺规程设计 (3)2.1确定毛坯的制造形式 (3)2.2毛坯的设计 (4)2.3基面的选择传 (5)2.4制定工艺路线 (5)2.5机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.6确定切削用量及基本工时 (16)三车夹具设计 (16)3.1问题的提出 (16)3.2定位基准的选择 (17)3.3定位元件的设计 (19)3.4切削力及夹紧力计算 (20)3.4定位误差分析 (21)3.5导向键设计 (22)3.6夹具设计及操作简要说明 (23)四:钻夹具设计3.1问题的提出 (25)3.2定位基准的选择 (25)3.3切削力及夹紧力计算 (27)3.4操作简要说明 (29)3.5夹具的精度分析 (28)总结 (31)致谢 (32)参考文献 (33)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。
摘要摘要:《阀体零件机械加工工艺与夹具设计》这一课题是典型的机械类型的毕业设计课题,也是一个比较老的课题,对于机械专业的学生来说是一个由浅入深,囊括整个大学四年所学知识以及未学习知识的一个任务。
对我们来说是一个比较难的考验,它需要查阅大量的书籍,并且对查到的知识进行总结,然后在把它运用到毕业设计中,这对我们的自学能力是一种考验,同时也是都我们自学意识的一种培养。
通过这一毕业设计训练,在设计的过程中我们对机械加工的正确工艺规程和工艺装备如何设计等这些专业的基本理论的熟悉以及运用可以得到很好的培养,使我们这些毫无工作经验的机械专业的学生对机械零件结构的设计能力得到提升。
通过查阅的资料、老师的指导和自己自身学到的知识,让学生自己独立设计出高效、省力、经济合理的加工零件,并且能保证所设计出来的机械零件的加工质量,是对学生生产机械装备的过程的一种引领,也可以提升学生今后进入社会的专业能力。
关键词:阀体零件、设计、机械加工工艺、夹具AbstractAbsrtact: The subject of "Mechanical Processing Technology and Fixture Design for Valve Body Parts" is a typical graduation project of mechanical type, and it is also a relatively old topic. It is a task from shallow to deep for students majoring in machinery, which includes the knowledge learned in the whole university for four years and the knowledge not learned. It is a difficult test for us. It needs to consult a large number of books, summarize the knowledge we have found, and then apply it to the graduation design. This is a test for our self-study ability, but also a kind of cultivation of our self-study consciousness. Through this graduation design training, in the process of design, we can get a good training on the basic theory of the correct technological rules of mechanical processing and how to design the technological equipment, so that our mechanical students who have no working experience can improve their ability to design the structure of mechanical parts. Through consulting information, teachers'guidance and their own knowledge, students can independently design efficient, labor-saving, economical and reasonable processing parts, and can ensure the processing quality of the designed mechanical parts. It is a kind of guide to the process of students' production of mechanical equipment, and can also enhance students'professional ability to enter society in the future.Key words: valve body parts, design, mechanical processing technology, fixture目录前言 (5)第一章零件分析 (8)1.1 零件图 (8)1.2 零件技术要求 (8)1.3 零件加工技术要求 (9)1.4 生产规模 (10)第二章拟定阀体加工工艺路线 (11)2.1 定位基准的选择 (11)2.1.1粗基准的选择: (11)2.1.2精基准的选择: (11)2.2 阀体零件的表面加工方法 (11)2.3 阀体零件加工工艺路线制定 (12)(1)工艺路线方案一 (12)(2)工艺路线方案二 (13)(3)工艺路线方案的比较与分析 (13)第三章毛胚的确定 (15)3.1 毛胚的制造形式 (15)3.2 毛坯形状的确定 (15)3.3 毛胚尺寸的确定 (16)第4章确定各加工工序的加工余量、公差 (18)4.1 工序余量的选用原则 (18)4.2 各加工工序的加工余量、公差的确定 (19)第5章加工装备的选用 (21)5.1 加工机床的选用 (21)5.2 加工刀具的选用 (21)5.3 加工辅助工具的选用 (21)第6章切削用量及时间的计算 (22)6.1 粗铣零件下端面时切削用量的计算 (22)6.2精铣零件下端面的切削用量的计算 (23)6.3 钻4×M6螺纹孔切削用量的计算 (23)6.3.1选择高速钢麻花钻头 (23)6.3.2对选用高速钢麻花钻头需要的的切削速度的计算 (23)6.5 辅助时间的计算 (24)第7章钻夹具的设计 (26)7.1 钻4×M6螺纹孔夹具的设计 (26)7.1.1工件以平面定位常用定位元件 (26)7.1.2工件以孔定位常用定位元件 (27)7.2 本设计钻夹具定位、夹紧方案的选择 (27)7.3 切削力及夹紧力的计算 (27)7.4 误差分析与计算 (29)7.5定位销选用 (30)7.6 钻套与钻模板设计与选用 (31)7.7 确定夹具体结构和总体结构 (32)(1)应该保证精度和稳定性 (32)(2)应具有足够的强度和刚度 (32)(3)设计要采用正确的结构 (32)(4)设计要便于铁屑去除 (33)(5)夹具装夹要牢固、可靠 (33)第8章镗夹具的设计 (34)8.1定位机构的确定 (34)8.2 夹紧机构的选择 (34)8.3零件的车床夹具的加工误差分析 (35)8.4 确定夹具体结构尺寸和总体结构 (36)(1)应该保持精度和稳定性 (36)(2)应具有足够的强度和刚度 (36)(3)设计要采用正确的结构 (36)(4)设计要便于铁屑去除 (36)(5)夹具装夹要牢固、可靠 (36)8.5零件的车床专用夹具简单使用说明 (37)结论 (38)致谢 (40)参考文献 (41)前言机械制造行业是一个拥有巨大规模的基础行业,机械制造的定义就是把经过制造后具有一定形状位置和尺寸的零件装备成型,生产出各种各样适用的装备。
机械制造工艺学课程设计说明书题目:阀体零件机械加工工艺规程及关键工序夹具设计专业:班级:设计者:学号:指导教师:机械制造工艺学课程设计任务书题目:阀体零件机械加工工艺规程及关键工序夹具设计内容:1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片张4.机械加工工序卡片张5.夹具结构设计装配图1张6.夹具结构设计零件图张7.课程设计说明书1份专业:班级:设计者:学号:指导教师:目录序言 (4)一、零件的分析 (4)(一)零件的功用、材料和性能 (4)(二)形体分析 (4)二、确定生产类型 (5)三、确定毛坯 (5)(一)选择毛坯 (5)(二)确定机械加工余量、毛坯尺寸和公差 (6)四、工艺规程设计 (6)(一)技术要求分析 (6)(二)零件的加工工艺性分析 (7)(三)选择基面 (7)(四)安排加工工艺路线 (8)(五)确定工序内容 (8)五、夹具设计 (17)(一)机床夹具的组成 (17)(二)机床的分类 (18)(三)工件的装夹方法 (18)(四)工件在夹具中的定位 (19)(五)夹紧装置的组成 (21)(六)阀体零件的钻床专用夹具的总体设计 (24)参考文献 (27)序言机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课,并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们能综合运用机械制造技术基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及未来从事的工作打下了良好的基础。
由于能力所限,经验不足,设计中还有许多不足之处,希望各位老师多加指教。
一、零件的分析(一)零件的功用、材料和性能该阀体是一个管道控制阀,通过一处外螺纹,一处带螺纹孔的方形壁与其他物体连接。
顶部内螺纹是用来安装控制阀门,利用阀门来控制液体的开关以及流量的大小。
阀体的材料是普通碳素结构钢Q235,其屈服值为235。
阀体加工工艺及夹具设计学生姓名:学生学号:院(系):年级专业:机械制造与自动化指导教师: ____序言机械加工工艺是实现产品设计,保证产品质量,节约能源,降低消耗的重要手段。
机械制造技术基础是以机械制造中的工艺问题为研究对象,实践性较强的一门学科,通过对此门学科的课程设计,使我在下述各方面得到了锻炼:⒈能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识,正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题,保证零件的加工质量。
⒉提高结构设计能力。
通过设计夹具的训练,获得根据被加工零件的加工要求,设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。
⒊学会使用手册及图表资料。
⒋培养了一定的创新能力。
本课题是研究阀体的加工工艺和夹具设计。
首先通过对零件图的分析,了解工件的结构形式,明确了具体的技术要求,从而对工件各组成表面选择合适的加工方法。
再拟订较为合理的工艺规程,充分体现质量、生产率和经济性的统一。
夹具除了夹紧、固定被加工零件外,还要求保证加工零件的位置精度、提高加工生产率。
由于个人能力有限,设计尚有许多不足之处,恳请各位老师给予指教,本人将表示真诚的感谢目录序言………………………………………………………………………………………任务书…………………………………………………………………………………………第一章阀体的加工工艺设计………………………………………………………1.1 零件图的工艺分析………………………………………………………….1.11零件结构功用分析……………………………………………………………………:1.21零件图纸分析…………………………………………………………………………2.2.1 毛坯的结构确定………………………………………………………….2.1.1毛坯的结构工艺要求……………………………………………………………………2.2.1毛坯类型………………………………………………………………………………..2.3.1毛坯余量确定……………………………………………………………………………….2.4.1毛坯-零件合图草图 33.1.1 基准的选择……………………………………………………4.1.1 加工方法选择的原则......................................................4.1.2 加工阶段的划分..........................................................4.1.3 工序的合理组合..........................................................5. 1 制定工艺路线5.1.1 工艺路线方案………………………………………………………………………………5.1.2 制定工艺路线如下:……………………………………………………………………….5.2.1机械加工余量、工序尺寸及毛坯尺寸的确定…………………………………………….5.3.1 设备及其工艺装备确定…………………………………………………………………….5.3.2确定切削用量及基本工时……………………………………………………………….小结……………………………………………………………………………………………第二章专用夹具设计...........................................................1.1铣φ68外圆端面夹具………………………………………………………………………1.1.1定位基准的选择1.1.2定位元件的设计1.1.3定位误差的分析..........................................................1.1.4夹具体槽形与对刀装置设计3.2.6夹紧装置及夹具体设计3.2.7夹具设计及操作的简要说明结论 ....................................................................... 参考文献......................................................................机械制造工艺及夹具课程设计任务书设计题目:制定阀体的加工工艺并设计夹具设计内容: 1、零件图2、绘制零件图3、绘制毛坯图4、编写工艺过程卡片和工序卡片5、绘制夹具体图6、绘制夹具装配图7、说明书一份设计时间: 2008.12.27-2009.1.9第一章阀体的加工工艺设计机械加工工艺是实现产品设计,保证产品质量,节约能源,降低消耗的重要手段,是企业进行生产准备,计划调度,加工操作,安全生产,技术检测和健全劳动组织的重要依据,也是企业上品种,上质量,上水平,加速产品更新,提高经济效益的技术保证。
机械工艺夹具毕业设计3阀体的加工工艺设计和工艺装备设计一、阀体加工工艺设计1.材料准备:根据产品要求和阀体工艺要求,选择合适的材料进行加工。
常用的材料有铸铁、铸钢和不锈钢等。
2.零件加工顺序设计:根据阀体的结构和要求,设计出合理的加工顺序。
通常将加工难度较大的工序放在先进行,以免后续工序对其产生不良影响。
3.工序划分:根据阀体的结构和要求,将加工过程划分为不同的工序,并确定每个工序的任务和要求。
例如,粗加工、精加工、切割、铣削等。
4.工艺参数确定:确定各个加工工序的工艺参数,包括切削速度、进给速度、切削深度等。
根据材料的特性和工艺要求,进行合理的选择和调整。
5.加工装夹设计:根据阀体的形状和要求,设计合适的加工夹具。
夹具应具有稳定性、刚性和可靠性,以确保加工精度和表面质量。
6.加工工艺路线设计:根据上述的工艺参数和加工夹具设计,编制出具体的加工工艺路线。
包括加工顺序、夹具装夹方法、加工工序和工艺参数等。
7.工装设计:根据加工路线和夹具装夹方法,设计加工工装。
工装应符合工艺要求,确保加工过程的安全性和高效性。
8.刀具选择:根据加工工艺要求,选择合适的刀具。
刀具应具备适当的刚度和耐磨性,以保证加工质量和效率。
1.加工中心:对于复杂的阀体结构,可以选择使用加工中心进行加工。
加工中心具有高精度、高速度和高质量的加工能力,为阀体加工提供支持。
2.数控车床:对于要求不高的阀体加工,可以选择使用数控车床进行加工。
数控车床具备自动化加工功能,能够提高加工效率和质量。
3.切割机床:对于阀体的切割加工,可以选择使用切割机床。
切割机床能够实现高效、精确的切割,满足阀体加工的需求。
4.加工夹具:根据阀体的形状和要求,设计合适的加工夹具。
夹具应具有稳定性、刚性和可靠性,以确保加工精度和表面质量。
5.质量检测设备:在加工过程中,需要对阀体进行质量检测,以确保加工质量符合要求。
常用的质量检测设备有三坐标测量机、硬度计等。
总结:毕业设计中的机械工艺夹具设计对于阀体的加工工艺和工艺装备设计起到重要的作用。
工艺夹具工装夹具类毕业设计论文题目有全套图纸CA6140拨叉(831006)课程设计资料(UG4.0装配图)(三维图)[A7-045]课设类-CA6140车床法兰盘[831004]车Ф90端面夹具设计双向杠杆传递装置本体加工工艺及其孔(2-Ф10)加工夹具设计120X120mm圆柱体毛坯孔加工钻床夹具设计1P68F上箱体工艺及夹具设计(全套含图)1、V553机械制造技术课程设计-摇臂支架的加工工艺及钻Φ2mm孔夹具设计【4张优秀】2110型柴油机气缸盖加工工艺规程设计及夹具设计4110发动机飞轮壳前端面钻模夹具设计A0051毕业设计(论文)-一种包装机箱体的加工工艺分析及夹具设计(含全套CAD图纸)A0147毕业设计(论文)-凿岩机缸体加工工艺及夹具设计(含全套CAD图纸) A0154毕业设计(论文)-轴加工工艺规程及铣方块的夹具设计A0164毕业设计(论文)-CA6110发动机曲轴的加工工艺及夹具设计(含图纸) A0175毕业设计(论文)-主轴轴承座加工制造及钻床夹具设计(含图纸+工序卡) A0176毕业设计(论文)-中心架盖加工工艺规程及工装夹具设计A0181毕业设计(论文)-车床套工艺及夹具设计(含CAD图纸)A0183毕业设计(论文)-WHX112减速机机盖及机壳加工工艺及铣夹具设计A0185毕业设计(论文)-C6132车床尾座体的机械加工工艺规程及夹具设计B029机械设计毕业设计(论文)-车床拨叉A的加工工艺及夹具设计(含全套图纸及综述) B061毕业设计(论文)-星轮加工艺及专用夹具设计(含全套CAD图纸)B072毕业设计(论文)-PKZ160列车轴支承座加工工艺及夹具设计(含全套CAD图纸)B102毕业设计(论文)-JH-14型回柱绞车蜗轮箱加工工艺及夹具设计(含全套CAD图纸)B120毕业设计(论文)-气门摇臂轴支座加工工艺及其夹具设计(含全套CAD图纸)B157毕业设计(论文)-拨叉加工工艺及夹具设计(含全套CAD图纸)B158毕业设计(论文)-CA6140杠杆零件的加工工艺及夹具设计(含全套CAD图纸)B164毕业设计(论文)-车床转盘机械制造工艺及夹具设计-全套图纸B166毕业设计(论文)-发动机机体加工工艺及其夹具设计(含全套CAD图纸)B171毕业设计(论文)-4125型柴油机气缸体的机械加工工艺及夹具设计(含全套CAD图纸)B200毕业设计(论文)-CA6140主轴工艺与夹具设计(含全套CAD图纸)C068毕业设计(论文)-托盘交换器及其随行夹具设计(含全套CAD图纸)C073毕业设计(论文)-电动叉车变速箱箱体的加工工艺规程及夹具设计(含全套CAD图纸)C096毕业设计(论文)--拨叉C加工工艺及夹具设计(含全套CAD图纸)C097毕业设计(论文)-拨叉A加工工艺及夹具设计(含全套CAD图纸)C098毕业设计(论文)-拨叉80-08的加工工艺及夹具设计(含全套CAD图纸) C128毕业设计(论文)-齿轮泵泵体工艺规程及夹具设计(含全套图纸)C135毕业设计(论文)-变速箱壳体组合机床夹具设计(含全套CAD图纸)C155毕业设计(论文)-回转盘工艺规程设计及镗孔工序夹具设计(全套CAD图纸)C156毕业设计(论文)-CA6140型铝活塞的机械加工工艺设计及夹具设计C157毕业设计(论文)-CA141汽车左转向节的加工工艺规程及夹具设计(含全套图纸)C161毕业设计(论文)-车床转盘工艺夹具的设计(含全套图纸)C163毕业设计(论文)-气门摇臂轴支座的机械加工工艺及夹具设计(含全套图纸)C196毕业设计(论文)-WHX112减速器机壳及夹具设计(全套图纸)C200毕业设计(论文)-B6065刨床推动架机械加工工艺规程设计和机床专用夹具设计(含全套CAD图纸)C620拨叉的机械加工工艺规程及专用夹具设计CA10B加工零件课程设计CA10B 前刹车调整臂外壳”零件的机械加工工艺及工艺设备设计CA6140主轴加工工艺及夹具设计(全套含图)5CA6140床头I轴轴承座及专用夹具设计(全套含图)CA6140机床后托架加工工艺及夹具设计(全套含图)5CA6140杠杆中心孔夹具设计(全套含图)CA6140车床后托架加工工艺规程CA6140车床后托架的夹具.docCA6140车床拨叉的加工工艺(设计钻φ5孔及2-M8孔的钻床夹具)ca6140车床拨叉的加工工艺(设计钻φ5孔及2-m8孔的钻床夹具)6o8c9tCA6140车床拨叉的加工工艺(设计钻φ5锥孔及2-M8孔的钻床夹具)ca6140车床拨叉的加工工艺(设计钻φ5锥孔及2-m8孔的钻床夹具)8b8i3iCA6140车床法兰盘的加工工艺(设计钻φ6mm孔的钻床夹具)ca6140车床法兰盘的加工工艺(设计钻φ6mm孔的钻床夹具)4n8s4wCA6140车床法兰盘零件的机械加工工艺及工艺设备设计CA6140车床法杠杆的加工工艺(含全套设计图纸)CA6140车床齿轮工艺规程与夹具设计(全套含图)CA6150车床主轴箱箱体工装工艺及夹具设计D001毕业设计(论文)-C6140主轴箱体加工工艺及夹具设计D008毕业设计(论文)-汽车连杆加工工艺及夹具设计(含全套图纸)D017毕业设计(论文)-CA6140杠杆加工工艺及夹具设计(含全套图纸)D018毕业设计(论文)-CA6140主轴加工工艺及夹具设计(含图纸)D021毕业设计(论文)-CA6140车床后托架加工工艺及夹具设计D021毕业设计(论文)-CA6140车床拨叉831002加工工艺编制及夹具设计(含全套图纸) D049机械设计课程设计-“法兰盘”零件的机械加工工艺规程及铣距Φ90mm中心线24mm和34mm两侧平面的工序专用夹具设计(含全套图纸)D050机械设计课程设计-拨叉加工工艺与铣夹具设计及其三维造型D106夹具课程设计-120X120mm圆柱体毛坯孔加工钻床专用夹具(含全套CAD图纸)D114毕业设计(论文)-CA6140普通车床床头1轴轴承座夹具设计(含全套CAD图纸)D120毕业设计(论文)-2110型柴油机气缸盖加工工艺规程设计及夹具设计(含全套CAD图纸)D138毕业设计(论文)-4110发动机飞轮壳前端面钻模夹具设计-(含全套CAD图纸)D146毕业设计(论文)-Z3050×16立柱摇臂升降钻床壳体的加工工艺及夹具设计(含CAD图纸)D159毕业设计(论文)-X5020B立式升降台铣床拔叉壳体工艺及夹具设计(全套CAD 图纸)D180柴油机12孔攻丝机床及夹具设计d180柴油机12孔攻丝机床及夹具设计6e8l1oD180柴油机12孔攻丝机床及夹具设计(含全套设计图)D187毕业设计(论文)-YTP26气腿式凿岩机机体工艺、夹具设计(CAD图纸)d85推土机齿轮工艺及刀具设计8r8j5eE014毕业设计(论文)-传动轴的工艺规程及夹具设计(全套图纸)E025毕业设计(论文)-粗镗活塞销孔专用机床及夹具设计(完整图纸)E045毕业设计(论文)-回转盘的机械加工工艺规程及其镗工序的专用夹具(完整图纸)E056机械制造工艺学课程设计-制定机械密封装备传动套的加工工艺,设计铣8mm凸台的铣床夹具(完整图纸)E088毕业设计(论文)-梳棉机多轴箱箱体工艺及夹具设计(全套图纸)E096毕业设计(论文)-内圆磨床主轴工艺及夹具设计(全套图纸)E143机械制造工艺学课程设计-连杆钻孔φ10H9专用夹具(完整图纸)E158毕业设计(论文)-X5020B立式升降台铣床拨叉壳体工艺及夹具设计(全套图纸)E168毕业设计(论文)-WH212减速机壳体加工工艺及夹具设计(全套图纸)E169机械制造工艺学课程设计-设计“拨叉831006”(CA6140车床)零件的机械加工工艺规程及夹具设计(全套图纸)E174毕业设计(论文)-X6232C齿轮加工工艺及其齿轮夹具和刀具设计(完整图纸)E175毕业设计(论文)-连杆零件工艺规程及其夹具设计(完整图纸)E190机械制造技术基础课程设计-制定CA6140C车床杠杆(831009)的加工工艺,设计钻φ25的钻床夹具(全套图纸)E191机械制造工艺及夹具课程设计-制定CA6140C车床拨叉(831005)的加工工艺,设计铣8mm槽的铣床夹具(全套图纸)E192机械制造工艺及夹具课程设计-制定CA6140C车床拨叉(831005)的加工工艺,设计铣18mm槽的铣床夹具(全套图纸)E193机械制造工艺学课程设计-CA6140法兰盘机加工规程及夹具设计(全套图纸)E194机械制造工艺学课程设计-CA6140车床拨叉(831007)工艺规程及钻φ22的钻床夹具(全套图纸)E195机械制造工艺学课程设计-制定CA6140车床法兰盘的加工工艺,设计钻φ6mm孔的钻床夹具(全套图纸)E196机械制造工艺学课程设计-CA6140车床后托架的加工工艺(设计钻40mm,30.2mm,25.5mm孔的钻床夹具)--全套图纸E197机械制造工艺学课程设计-制定CA6140车床拨叉(831003)的加工工艺,设计钻φ5孔及2-M8孔的钻床夹具(全套图纸)E198机械制造工艺学课程设计-设计轴承座车Φ30mm孔的车床夹具(全套图纸)E199机械制造工艺学课程设计-制定CA6140车床拨叉(831002)的加工工艺,设计钻φ25孔的钻床夹具(全套图纸)E200机械制造工艺学课程设计-制定拨叉F零件的加工工艺,设计铣尺寸18H11槽的铣床夹具(全套图纸)F001机械制造工艺学课程设计-制定拨叉零件(831003)的加工工艺,设计铣30×80面的铣床夹具(全套图纸)F002毕业设计(论文)-CA6140车床拨叉(831008)机械加工工艺规程及铣断专用夹具设计(全套图纸)F003机械制造工艺学课程设计-制定CA6140C车床杠杆(831009)的加工工艺,设计钻直径12.7的孔的钻床夹具(全套图纸)F004机械制造工艺学课程设计-CA1340自动车床杠杆工艺规程及夹具设计(全套图纸)F007机械制造工艺课程设计-CA6140卧式车床上的法兰盘工艺规程及夹具设计(全套图纸) F008机械制造工艺学课程设计-C6410车床拨叉工艺规程及专用夹具设计(全套图纸)F013夹具课程设计-CA6140钻床专用夹具设计(全套图纸)F014机械制造工艺学课程设计-制定CA6140车床拨叉(831002)的加工工艺,设计车60H12圆弧车床夹具(全套图纸)F015机械制造工艺学课程设计-CA6140车床拨叉的加工工艺,设计车55圆弧的车床和钻25孔的钻床夹具(全套图纸)F018毕业设计(论文)-D180柴油机12孔攻丝机床及夹具设计(全套图纸)F030毕业设计(论文)-络筒机槽筒专用加工机床及夹具设计(完整图纸)F043毕业设计(论文)-齿轮架零件的机械加工工艺规程及专用夹具设计(全套图纸)F075毕业设计(论文)-拨叉的CADCAPP设计及夹具PROE造型(全套图纸)F076机械制造工艺学课程设计-制定电机壳的加工工艺,设计钻Φ8.5mm孔的钻床夹具(全套图纸)F082毕业设计(论文)-推动架的钻床夹具设计(全套图纸)F083毕业设计(论文)-镗柴油机连杆大头孔组合机床总体及夹具设计(全套图纸)F089机械制造工艺学课程设计-CA6140车床拨叉零件(831007)的工艺规程及夹具设计(全套图纸)F092毕业设计(论文)-法兰盘工艺规程及夹具设计(全套图纸)F094毕业设计(论文)-法兰盘工艺规程及夹具设计(全套图纸)F129毕业设计(论文)-勾尾框夹具设计(全套图纸)F161机械设计课程设计-飞锤支架的夹具设计(全套图纸)FT380L油箱隔板底边纵向点焊自动传动工装设计(全套含图)G002机械制造工艺学课程设计-设计杠杆零件的机械加工工艺规程及加工Φ8孔工序的专用机床夹具(完整图纸)G003毕业设计(论文)-组合机床主轴箱及夹具设计(全套图纸)G022数控技术毕业设计(论文)-十字接头零件工艺及钻孔夹具设计(完整图纸) G047毕业设计(论文)-三爪卡盘增力机构夹具设计(全套图纸)G053毕业设计(论文)-齿轮泵泵盖连接螺孔底孔钻削专机及夹具设计(有图纸) G074机械制造技术基础课程设计-填料箱盖夹具设计(全套图纸)G091机械制造技术基础课程设计-CA10B解放牌汽车前刹车调整臂外壳夹具设计(全套图纸)G093机械制造工艺学课程设计-滤座的机械加工工艺规程编制及车夹具设计(全套图纸)G094机制工艺及夹具课程设计-活动钳口零件的机械加工工艺规程及专用夹具设计(全套图纸)G104毕业设计(论文)-CWU180减速器机体工艺规程及工装夹具设计(全套图纸)G109毕业设计(论文)-机体齿飞面双卧多轴夹具设计(全套图纸)G117毕业设计(论文)-阀体零件加工工艺规程及夹具设计(全套图纸)G124机械制造技术课程设计- C6140车床拨叉(831002)零件的机械加工工艺规程及夹具设计(全套图纸)G133毕业设计(论文)-X5020B立式升降台铣床拔叉壳体加工工艺规程及其专用夹具设计(全套图纸)G143毕业设计(论文)-汽车后桥减速器粗镗夹具设计(全套图纸)G147毕业设计(论文)-设计自来水管阀阀体的零件的机械加工工艺规程及6、7道工序的夹具设计(全套图纸)G164毕业设计(论文)-压缩机箱体加工工艺及夹具设计(全套图纸)G165毕业设计(论文)-CA6140车床后拖架零件加工工艺及铣底面专用夹具设计(全套图H184机械制造工艺学课程设计-铣曲轴两端面打中心孔夹具(含全套CAD图纸)H185机械制造技术基础课程设计-6140车床杠杆(831009)工艺规程及夹具设计(含全套CAD图纸)H186机械制造技术基础课程设计-变速器轴承外壳工艺规程及铣端面夹具设计(全套图纸)H187机械制造技术基础课程设计-变速器轴承外壳钻5-φ10.5孔夹具设计(含全套CAD图纸+工序卡)H188机械制造技术基础课程设计-填料箱盖零件的机械加工工艺规程及夹具设计H189机械制造技术基础课程设计-制定“左摆动杠杆”的机械加工工艺规程及工艺装备(设计铣2mm槽的铣床夹具)(全套图纸)H190机械制造技术课程设计-设计变速器换挡叉的机械加工工艺规程及夹具设计规程(含全套CAD图纸)H192机械制造工艺学课程设计-输出轴的机械加工工艺规程与夹具设计(含图纸)H194机械制造基础课程设计-设计推动架零件的机械加工工艺规则及工艺装备(钻孔φ6的钻床夹具)(含全套CAD图纸)H195机械专业课程设计-1105柴油机气门摇臂轴支座的机械加工工艺及夹具设计(含全套CAD图纸)I002机械制造工艺学课程设计-CA6140车床拔叉(84009)工艺及夹具设计(含图纸)I003机械制造工艺课程设计-星轮零件机械加工工艺规程及夹具设计(含全套图纸)I004机械制造工艺课程设计-CA6140杠杆零件831009的加工工艺规程及专用夹具设计(含全套图纸)I007机械制造技术基础课程设计-设计“拨叉”零件831006的机械加工工艺及车?55圆弧车床夹具(含全套图纸)I008机械制造技术基础课程设计-油阀座机械加工工艺规程及夹具设计(含全套CAD图纸) I010机械制造工艺学课程设计-转速器盘零件的机械加工工艺规程及专用夹具I011机械设计制造及其自动化专业毕业设计(论文)-VF67空气压缩机曲轴加工工艺及夹具设计(含全套图纸)I017毕业设计(论文)-气门摇臂轴支座的机械加工工艺及夹具设计(含全套图纸) I018毕业设计(论文)-汽车连杆加工工艺及夹具设计(含全套图纸)I031毕业设计(论文)-阀体零件工艺规则及铣夹具设计(含全套CAD图纸)I032毕业设计(论文)-翻转式钻床夹具的设计与虚拟制造(含全套图纸)I036毕业设计(论文)-YZJ1956立式铣床总体及夹具设计(全套图纸)I039毕业设计(论文)-CA6140车床手柄座14H7孔加工钻床专用夹具设计(含全套图纸) I058毕业设计(论文)-推动架加工工艺及夹具设计(含全套CAD图纸)I077毕业设计(论文)-潍坊LW-7连杆零件加工工艺规程及专用夹具设计(含全套CAD 图纸)I105机械设计及自动化毕业设计(论文)-后钢板弹簧吊耳加工工艺及夹具设计(全套图纸) I110机械课程设计-推动架加工工艺及夹具设计(含CAD图纸)I112机械加工技术课程设计-离合器齿轮零件的工艺规程及夹具设计I113机械制造技术基础课程设计-连杆铣削槽口工序专用夹具设计(含全套图纸)I118机械自造工艺及夹具课程设计-制定CA6140车床法兰盘的加工工艺,设计钻4×φ9mm孔的钻床夹具(含图纸)I141毕业设计(论文)-方向机壳钻夹具设计(全套图纸)I143机械加工工艺及夹具课程设计-等臂杠杆加工工艺规程设计及夹具设计(含全套CAD 图纸)I162机械制造工艺学课程设计-CA6140车床的拨叉零件(831008)机械加工工艺及夹具设计(全套图纸)I164毕业设计(论文)-拨叉831008的工艺规程及铣Φ50端面的工装夹具设计(全套图纸) J032机械制造工艺学课程设计-制定CA6140C车床拨叉(831007)的加工工艺,设计钻22mm孔的钻床夹具(全套图纸)J034机械制造工艺学课程设计-CA6140车床拨叉(831007)机械工艺规程及夹具设计(全套图纸)J041毕业设计(论文)-CA6140车床拨叉零件(831008)的机械加工工艺规程及夹具设计(全套图纸)J044机械制造工艺学课程设计-法兰盘831004零件的机械加工工艺规程及钻Ф6和Ф4孔夹具设计(全套图纸)J045 优秀机械制造工艺学课程设计-CA6140车床法兰盘(831004)零件的机械加工工艺规程制订及精铣Φ90上下两面工序专用夹具的设计(全套图纸)J051机械制造工艺学课程设计-设计“支架”零件的机械加工工艺规程及Ф11孔的工艺装备与夹具设计(全套图纸)J052机械制造工艺学课程设计-解放牌汽车的后桥差速器壳的工艺规程和钻端面12孔钻床夹具设计(全套图纸)J059机械制造工艺学课程设计-制定后钢板弹簧吊耳零件的加工工艺,设计钻?37孔的钻床夹具(全套图纸)J060机械制造工艺学课程设计-制定后钢板弹簧吊耳的加工工艺,设计钻?30工艺槽的铣床夹具(全套图纸)J061 优机械制造工艺学课程设计-制定CA6140车床拨叉831002的加工工艺,设计钻φ25孔的钻床夹具(全套图纸)J062 优机械制造工艺学课程设计-制定CA6140车床拨叉831003的加工工艺,设计钻φ5锥孔及2-M8孔的钻床夹具(全套图纸)J063 优机械制造工艺学课程设计-制定CA6140车床拨叉831002的加工工艺,设计车φ60h12圆弧车床夹具(全套图纸)J067机械制造工艺学课程设计-CA6140杠杆零件(831009)的加工工艺规程及夹具设计(全套图纸)J071《机械制造工艺及夹具设计》课程设计-连接座零件的机械加工工艺规程及夹具设计(全套图纸)J072 优机械制造工艺学课程设计-“CA6140车床”拨叉(831003)零件的机械加工艺规程制定及粗铣底槽专用夹具设计(全套图纸)J073 优机械制造工艺学课程设计-CA6140车床拨叉831003钻攻2-M8螺纹孔两工位夹具设计(全套图纸)J074 优机械制造工艺学课程设计-设计CA6140拨叉(831005)零件的加工工艺规程及拉削Φ6毛坯孔的专用夹具设计(全套图纸)J076机械制造工艺学课程设计-支座零件的机械加工工艺规程及钻孔专用夹具设计(全套图纸)J077机械制造工艺学课程设计-“扁叉”零件的机械加工工艺规程及铣削专用夹具设计(全套图纸)J080毕业设计(论文)-柴油机气缸体顶底面粗铣组合机床总体及夹具设计(全套图纸)J081毕业设计(论文)-柴油机气缸套工艺规程设计及精镗内孔夹具设计(全套图纸)J083毕业设计(论文)-B6065刨床推动架机械加工工艺规程及夹具设计(全套图纸)J084 优机械制造工艺学课程设计-CA6140车床拨叉零件831003加工工艺规程编制及槽18H11的铣床夹具设计(全套图纸)J086毕业设计(论文)-拨叉零件加工工艺规程及专用夹具设计(全套图纸)J087机械制造工艺学课程设计-CA6140车床滤油器工艺及钻φ11孔夹具设计(全套图纸)J099毕业设计(论文)-CA6140车床拨叉零件831002工艺规程及夹具设计(全套图纸)J102钻床夹具课程设计-设计“挡环”零件的钻床夹具(全套图纸)J106机械制造工艺学课程设计-角形轴承箱钻6-Ф13孔钻床夹具(全套图纸)J111机械制造工艺学课程设计-制定厚钢板弹簧吊耳零件的加工工艺,设计钻37孔的钻床夹具(全套图纸)J135毕业设计(论文)-粗铣油阀座135度上端面缺口的专用机床夹具的设计(全套图纸)J136毕业设计(论文)-设计油阀座零件的机械加工工艺规程及夹具设计(全套图纸)J138机械制造工艺学课程设计-转速器盘零件的机械加工工艺规程及粗铣Φ10孔上端面的专用机床夹具的设计(全套图纸)J142机械制造工艺学课程设计-铣气门摇臂轴支座φ18mm孔两端面的铣床夹具设计(全套图纸)J145机械制造工艺学课程设计-制定变速器换挡叉的加工工艺,设计钻φ15孔的钻床夹具(全套图纸)J161毕业设计(论文)-B6065刨床推动架机械加工工艺规程设计和机床专用夹具设计(全套图纸)J164 优机械制造工艺学课程设计-CA6140车床的型号831002拨叉零件的机械加工工艺规程及夹具设计(全套图纸)J165毕业设计(论文)-前盖的加工工艺及其8M13钻孔夹具的设计(全套图纸) J176毕业设计(论文)-总泵缸体的加工工艺及夹具设计(全套图纸)J182机械毕业设计(论文)-连杆孔加工工艺与夹具设计(全套图纸)J183机械毕业设计(论文)-CA6140卧式车床上法兰盘的工艺规程及钻夹具的设计(全套图纸)J193机械制造装备设计课程设计-设计容积式压缩机阀体零件的机械加工工艺规程及相关工序的专用夹具(全套图纸)J5600调温器工艺规程设计和系列夹具设计K004 优机械制造工艺学课程设计-CA6140车床杠杆831009机械加工工艺规程及夹具设计(铣30mm的下平台夹具设计)(全套图纸)K006机械制造技术基础课程设计-CA6140车床拨叉831006机械加工工艺规程及专用夹具设计(全套图纸)K006机械制造技术基础课程设计-CA6140车床拨叉831006机械加工工艺规程及专用夹具设计(全套图纸)55孔K011毕业设计(论文)-CA6140卧式车床法兰盘831004机械加工工艺及夹具设计(全套图纸)K011毕业设计(论文)-CA6140卧式车床法兰盘831004机械加工工艺及夹具设计(全套图纸)-钻Φ20孔的专用夹具K015毕业设计(论文)-道奇T110总泵缸加工工艺和车夹具设计(全套图纸)K023毕业设计(论文)-CA6140车床法兰盘831004加工工艺规程及夹具设计(全套图纸) K023毕业设计(论文)-CA6140车床法兰盘831004加工工艺规程及夹具设计(全套图纸)-24和34的两平面K030机械制造工艺学课程设计-填料箱盖加工工艺及磨φ60内孔底面夹具设计(全套图纸)K031机械制造工艺学课程设计-填料箱盖零件的工艺规程及钻12孔夹具设计(全套图纸)K034机械制造工艺学课程设计-CA6140法兰盘831004机械加工工艺及4×φ9孔钻床夹具设计(全套图纸)K051毕业设计(论文)-连接座的机械加工工艺规程及专用夹具设计(全套图纸) K052机械制造工程学课程设计-小拨叉机械工艺与夹具设计(全套图纸)K055毕业设计(论文)-填料箱盖的工艺规程及夹具设计(全套图纸)K065毕业设计(论文)-多拐曲轴工艺及夹具设计(全套图纸)K066机械制造工艺学课程设计-连杆螺钉工艺及其夹具设计-2套夹具(全套图纸) K080毕业设计(论文)-连杆盖的工艺工装设计(车夹具+钻12孔夹具)(全套图纸) K116毕业设计(论文)-减速箱体机械加工工艺及夹具设计-2套夹具(手动)(全套图纸)K125机械制造工艺学课程设计-设计CA6140车床拨叉零件的机械加工工艺规程及铣宽8mm槽铣床夹具设计(全套图纸)K130机械制造工艺学课程设计-CA6140车床法兰盘[831004]车Ф90端面夹具设计(全套图纸)优K132机械制造工艺学课程设计-解放牌汽车第四及第五速变速叉工艺及钻φ19孔夹具设计(全套图纸)K133机械制造工艺学课程设计-“解放汽车第四及第五变速叉”的机械加工工艺规程及铣82.8孔的两端面夹具设计(全套图纸)K134机械制造工艺学课程设计-拖拉机倒挡二、三档拨叉机械加工工艺规程及铣叉档80夹具设计(全套图纸)K137机械制造工艺学课程设计-飞锤支架加工工艺及通槽夹具设计(全套图纸)K140机械制造工艺学课程设计-设计油阀座零件的机械加工工艺规程及钻φ5mm孔工序的专用机床夹具(全套图纸)K141机械制造工艺学课程设计-油阀座工艺规程及钻端面2mm孔专用夹具设计(全套图纸) K142机械制造工艺学课程设计-油阀座零件工艺规程及圆周上φ2mm的孔夹具设计(全套图纸)K144机械制造工艺学课程设计-变速器换挡叉工艺规程及顶端两侧面的铣床夹具设计(全套图纸)K145机械制造工艺学课程设计-变速器换挡叉零件加工工艺规程及加工Φ15.8孔专用夹具(全套图纸)K149毕业设计(论文)-油泵接盘的工艺规程及Φ18孔夹具设计-未传网K150机械制造工艺学课程设计-后法兰盘零件”的机械加工工艺规程及钻6-m14孔的钻床夹具设计(全套图纸)K151机械制造工艺学课程设计-C6132车床I轴的加工工艺设计铣右侧宽12长70键槽的铣床夹具(全套图纸)K154 CA6140法兰盘铣2侧面夹具设计-CAD图K155 优机械制造工艺学课程设计-法兰盘831004机械加工工艺及其铣φ90两侧面工序夹具设计(全套图纸)-K156 优机械制造工艺学课程设计-CA6140法兰盘831004机械加工工艺及4×φ9孔钻床夹具设计(全套图纸)。
阀腔零件的机械加工工艺规程设计及夹具设计本文档旨在介绍《阀腔零件的机械加工工艺规程设计及夹具设计》的背景和目的,以及概括工艺规程设计和夹具设计的重要性。
工艺规程设计和夹具设计对于阀腔零件的机械加工起着关键的作用。
工艺规程设计是指根据零件的特性和要求,确定零件的加工工艺流程,包括加工方法、工艺参数、工装与夹具的选择等。
夹具设计是指根据零件的形状、尺寸和加工要求,设计合适的夹具,用于保持零件在加工过程中的稳定和精确定位。
正确的工艺规程设计能够提高加工效率、保证加工质量,并降低生产成本。
合理的夹具设计可以提高加工精度、减少加工难度,并确保加工过程中的安全性。
本文将对阀腔零件的机械加工工艺规程设计及夹具设计的相关内容进行详细阐述,包括工艺流程的确定、加工方法的选择、工艺参数的设定以及夹具的设计原则等。
旨在帮助读者了解和掌握如何设计和使用合适的工艺规程和夹具,以提高阀腔零件的加工效率和质量。
阀腔零件的机械加工工艺规程设计及夹具设计是一个复杂的任务,涉及到多个因素的综合考虑。
因此,在设计过程中需要充分考虑零件的特性、加工设备的能力、加工工艺的可行性以及生产成本等因素。
只有在充分理解这些因素的基础上,才能设计出符合要求的工艺规程和夹具,实现高效、稳定和精确的零件加工过程。
通过本次工艺规程设计及夹具设计的实施,相信将能够提高阀腔零件的加工效率、保证加工质量,并为企业的发展提供有力的支持。
本节将介绍阀腔零件的机械加工过程中的工艺规程设计。
在机械加工工艺规程设计中,需要考虑材料选择、机床选择、切削参数设计等因素。
这些工艺规程的标准化和优化对于提高加工效率和产品质量具有重要意义。
材料选择在机械加工工艺规程设计中,正确选择适合的材料是关键因素之一。
需要考虑材料的强度、硬度、耐磨性等特性,以及对于特定工艺的适应性。
合理的材料选择将有助于提高加工效率和产品质量。
机床选择在阀腔零件的机械加工过程中,选择适合的机床也是非常重要的。

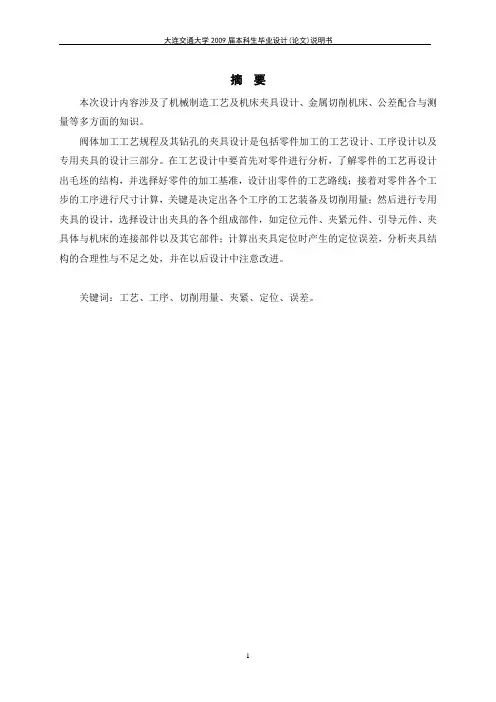

摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
阀体加工工艺规程及其钻孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。
关键词:工艺、工序、切削用量、夹紧、定位、误差。
AbstractThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.Body process planning and drilling fixture was designed to include part machining process design, process design, and dedicated fixture design of three parts. In process design, analysis of the part must first understand the parts of the process re-engineering the structure of a blank, and select a good part of the processing of the base to design parts process route; followed by the various working steps on the part of the procedures for the size of the calculation, the key is to determine the various stages of work out of process equipment and cutting consumption; then dedicated fixture design, selection of design out of all the component parts fixture, such as the positioning components, clamping components, guiding elements, the specific folder connection with the machine parts and other components; calculate the positioning fixture positioning error generated, analysis fixture structure is reasonable and deficiencies, and attention to improving the design in the future.Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error第1章绪论1.1课题背景随着科学技术的发展,各种新材料、新工艺和新技术不断涌现,机械制造工艺正向着高质量、高生产率和低成本方向发展。
机械制造工艺毕业设计是完成大学全部课程,并进行了毕业实习的基础上进行的一个重要的教学环节。
这次设计要求我们能综合运用所学的基本理论并结合生产实际中学到的实践知识,独立地分析和解决工艺问题,初步具备了设计一个中等复杂程度零件(预选阀体)的工艺规程的能力和运用夹具设计的基本原理和方法拟定夹具设计方案,完成夹具结构设计的能力,也是熟悉和运用有关手册,图表等技术资料及编写技术文件的一次实践机会,为今后从事的工作打下良好的基础。
:设计预选阀体的机械加工工艺规程及镗孔工装夹具设计:1)生产纲领:10万件/年2)生产类型:中批量产量3)车间工作制:两班制设计内容:1)零件毛坯合图 1张2)机械加工工艺过程卡 1套3)机械加工工序卡 1套4)专用夹具体 1副3.零件的分析预选阀体是一种液压元件,它五个表面均需要铣削加工,孔Φ40H7的加工精度,及各油路孔系的位置精度要求高,此外还需要加工一系列的螺纹孔。
参考文献(3)中有关面和孔加工的经济精度及机床能达到的位置精度,各个孔位置精度,尺寸精度均可达到。
4.确定毛坯根据零件材料确定毛坯为铸件,由任务书知生产批量为中批,所以毛坯的铸件方法采用砂型机器造型。
又由内孔2-Φ40均需要铸出33孔,故还应安放型芯。
此外,为了消除残余应力,铸件应安排人工时效。
参考文献(1)(T为8~10级)加工余量等级MA为G。
故取CT为9级,MA为G级加工。
参考文献(1),用查表法确定各表面的总余量如下表:加工表面基本尺寸加工余量等级加工余量说明低平面91×164 G 3 单侧面加工左侧面91×84 G 4 双侧加工右侧面91×84 G 4 双侧加工前平面84×164 G 双侧加工后平面84×164 G 双侧加工2-Φ40孔Φ40 H 双侧加工主要毛坯尺寸:主要面尺寸零件尺寸总余量毛坯尺寸公差G底平面84 4 88 3左右侧平面164 4+4 172 4前后平面91 +96 2~42-Φ40孔Φ40 +Φ33 35.拟定工艺规程根据各表面的加工要求和各种加工原则和:“先面后孔,基准统一”以及各种加工方法所能能达到的经济精度确定各表面加工的方法和顺序。
毕业设计阀体零件机械加工工艺规程及夹具设计阀体零件是阀门的核心部件之一,其加工工艺规程及夹具设计对于保证阀门的质量和性能起着至关重要的作用。
本文将从阀体零件的机械加工工艺规程和夹具设计两个方面进行论述。
一、阀体零件机械加工工艺规程机械加工工艺规程是指对于具体的零件,按照一定的步骤和工艺要求进行加工的操作指南。
下面是阀体零件机械加工工艺规程的一般步骤:1.首先,对阀体零件进行材料的选择和准备工作。
根据阀门的使用场景和要求,选择合适的材料,并进行切割和锻造等工艺步骤,使材料具备一定的初始形状和尺寸。
2.焊接。
根据阀体零件的具体形状和要求,进行相应的焊接工艺,将材料进行连接,确定最终的形状和结构。
3.机械加工。
根据阀体零件的要求和图纸,进行铣削、车削、钻孔、螺纹加工等步骤,逐步将零件加工成最终的形状和尺寸。
4.表面处理。
对阀体零件进行表面研磨、抛光、喷涂等处理,提高其表面质量和防腐性能。
5.检验和质量控制。
通过使用相应的检测设备和方法,对阀体零件进行检验,确保其质量符合相关标准和要求。
二、夹具设计夹具是进行零件加工时,用于固定工件、使其保持在正确位置和姿态的装置。
在阀体零件的机械加工过程中,合理的夹具设计可以提高工作效率和降低工人的劳动强度。
以下是夹具设计的一些要点:1.夹具的选材和制作要考虑材料的刚性和耐磨性,在使用中能够保持稳定的夹持力和持久的耐用性。
2.根据阀体零件的形状和尺寸,设计合理的夹具结构。
夹具应该能够确保工件的位置精确度和姿态稳定性,同时保证对零件的加工没有干扰。
3.考虑到工作效率和操作方便性,夹具设计应该简洁明了,易于操作和调整。
4.考虑到安全性和可操作性,夹具设计应该合理考虑工人的人体工程学要求,减轻工人的劳动强度和避免操作事故的发生。
总结:阀体零件的机械加工工艺规程及夹具设计对于保证阀门的质量和性能非常重要。
本文介绍了阀体零件机械加工工艺规程的一般步骤,并概述了夹具设计的要点。
通过合理的机械加工工艺规程和夹具设计,可以提高阀体零件的加工效率和质量,从而保证阀门的稳定性和可靠性。
阀体加工工艺及夹具设计阀体加工工艺及夹具设计阀体是阀门中最重要的部件之一,是流体控制的核心。
因此,阀体的加工工艺及夹具设计是阀门生产过程中不可忽视的环节。
本文将详细介绍阀体的加工工艺及夹具设计。
一、阀体加工工艺1. 材料准备:阀体一般采用高强度铸铁、钢材等材料,因此在加工之前需要进行材料准备工作,包括材料选择、锻造、热处理等。
2. 阀体加工:阀体加工包括铣削、钻孔、倒角、整形等工序,其中铣削是最为重要的工序之一。
在铣削过程中,要注意工件稳固,铣刀的选择和切削速度的控制,以确保铣削精度和表面质量。
3. 检验:加工完成后,要进行阀体的检验,包括外观检查、尺寸检查、硬度检测等,以确保阀体的质量。
二、夹具设计夹具是夹紧、固定工件的装置,是加工过程中的必要工具之一。
阀体加工需要用到多种夹具,包括平面夹具、定位夹具、支撑夹具等。
1. 平面夹具设计:平面夹具主要用于阀体的铣削和切削,其结构应具有一定的稳定性和刚性,以确保加工精度和安全性。
要注意夹具的夹紧力度和工件的位置。
2. 定位夹具设计:定位夹具用于定位阀体的位置,其结构应具有高度的精度和稳定性,以确保加工精度。
在设计时要考虑夹具的重量和工件的大小。
3. 支撑夹具设计:支撑夹具主要用于阀体的钻孔,其结构应能够稳定地支撑工件,确保加工精度和安全性。
要注意夹具的设计和位置,以确保加工精度。
综上所述,阀体加工工艺及夹具设计是阀门生产过程中非常重要的环节,要注意材料的选择和准备、工序的选择和控制及夹具的设计和位置,以确保阀体的质量和精度。
阀体加工工艺与夹具设计分析-加工工艺论文-工业论文——文章均为WORD文档,下载后可直接编辑使用亦可打印——摘要:近年来我国职业教育改革的重点是推动产教融合。
作为培养技能性人才的直接实施者,教师要时刻提升自身的专业素养,不断更新专业知识。
而提升专业素养的有效途径便是深入到企业一线进行定岗实践,在这个过程中积累教学案例。
本文介绍笔者在定岗实践过程中参与的一个项目,具体介绍阀体零件的加工工艺,其中包括定位基准分析、加工工艺的编排和夹具设计。
关键词:专业素养;定岗实践;加工工艺;夹具设计1阀体的工艺性分析此阀体零件由台阶圆柱表面,R倒角圆弧,美制航空连接螺纹,内孔等表面组成。
根据技术要求,对内部孔径的尺寸精度和表面粗糙度要求很高。
两个NPT1/2的螺纹的相互位置度较高。
用常规的四爪卡盘装夹加工不能满足螺纹孔和活塞孔的相互位置度的要求。
必须制作相应的车夹具才能满足图纸的要求。
此外,零件的技术要求分析时候还要注意一下几点:加工表面的尺寸精度要求;主要表面的形状精度要求;主要加工表面之间的位置精度;有的零件需关注热处理要求;其他要求,如需动平衡、去除锐边、毛刺,毛坯要求等。
2阀体加工的方案选择加工中心具有加工精度高镗孔粗糙度小,孔相互位置度高,一次装夹可同时加工2个孔,加工效率高的优点,而加工中心刀具费用高,无法加工锥螺纹,螺纹精度不高且对操作人员要求高。
四爪卡盘适合划线打样冲加工,零件夹紧易变形,偏心加工需增加平衡块,且对操作人员技术要求较高,加工孔的相互位置度不能保证,加工效率较低。
车夹具对操作人员技术要求不高,加工时容易观察且螺纹加工质量高。
在加工前需对夹具本体在平衡架上进行配重平衡处理。
根据阀体的结构特点和具体的条件决定采用两个十字孔加工用夹具的方案,夹具体采用弯板形式和车床的三爪卡盘相连接。
工件以已经加精基准平面和孔径定位,M20*1.5细牙螺杆顶紧,进行配重处理后再进行十字孔的车加工。
3加工工艺的编排3.1毛坯材料的选择根据实际使用环境,阀体的使用介质为加热至80℃的酸性介质,选用进口PP材料。
序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
截止阀体零件的加工工艺规程及其钻Φ34孔的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。
正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。
本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。
一、零件的分析1.1零件的作用截止阀体的作用,待查1.2 零件的工艺分析套筒有2组加工面他们有位置度要求。
这2组加工面的分别为1,以外圆为基准的加工面,这组加工面包括,Φ66的端面、Φ30的端面,2-Φ45的端面2:以Φ40孔为基准的加工面,这组加工面包括,工件上所有的孔和螺纹二. 工艺规程设计2.1确定毛坯的制造形式零件的材料为45,根据生产纲领以及零件在工作过程中所受的载荷情况,选用锻造。
2.2基面的选择的选择基面的选择是工艺规程设计中的重要工作之一。
基面选择的正确合理,可以使加工质量得到保证,生产率得到提高。
否则,加工工艺过程中会问题百出。
粗基准的选择:对截止阀体这样的类似回转体零件来说,选择好粗基准是至关重要。
对回转体零件我们通常以外圆作为粗基准。
精基准的选择:精基准的选择要考虑基准重合的原则,设计基准要和工艺基准重合。
毕业设计阀盖加工工艺规程与工装夹具设计摘要零件的加工工艺编制,在机械加工中占有非常重要的地位零件工艺编制得合不合理,这直接关系到零件最终能否达到质量要求,夹具的设计也是不可缺少的一部分,它关系到能否提高其加工效率的问题。
因此这两者在机械加工行业中是至关重要的环节。
阀盖零件的主要加工表面为孔和外圆表面。
外圆表面加工根据精度要求可选择车削和磨削。
孔加工方法的选择比较复杂,需要考虑零件的结构特点、孔径大小、长径比、精度和粗糙度要求以与生产规模等各种因素。
对于精度要求较高的孔往往还要采用几种不同的方法顺次进行加工。
在机床上对零件进行机械加工时,为保证工件加工精度,首先要保证工件在机床上占有正确的位置,然后通过夹紧机构使工件在正确位置上固定不动,这一任务就是由机床夹具完成。
对于单件、小批量生产,应尽量使用通用夹具,这样可以降低工件的生产成本。
但是由于通用夹具适用各种工件的装夹,所以夹,时往往比较费时间,并且操作复杂生产效率低,也难以保证加工精度,为此需设计专用夹具。
通过该课程设计,将所学理论与生产实践相结合,锻炼了自己分析问题、解决问题的能力,在这个过程中我独立地分析和解决了零件机械制造的工艺问题,设计了机床专用夹具的典型结构,提高了结构设计能力,为今后的工作进行了一次适应性锻炼,从而为以后打下了坚实的基础。
关键词:工艺设计;基准选择;切削用量;定位误差THE VALVECOVER PROCESSINGPROCEDURE AND FIXTURE DESIGNABSTRACTIs the components craft establishment, holds the very important status in the machine-finishing, the Components craft establishes reasonable, whether do this direct relation components achieve the available quality requirement finally; Jig's design is also an essential part, whether does it relate raises its processing efficiency the question.Therefore this both in the machine-finishing are the important links.Sleeve components main processing surface for hole and outer annulus surface. The outer annulus face work needs to request according to the precision to be possible to choose the turning and the grinding. The hole processing method's choice is quite complex, needs to consider the components the unique feature, the aperture size, the length to diameter ratio, the precision and roughness request as well as the scale of production and soon each kind of factor. Of then must use several different methods regarding the accuracy requirement high hole to carry on the processing in order. This design ' s cylinder, will pass through half finished boring, the finished boring, the fine articulation and the trundle successively for the guarantee hole's precision and the surface quality successively for the guarantee hole's When the engine carries on the bed machine-finishing to the componets , is guaranteed that the work piece work in gaccuracy, first needs to guarantee the work piece holds the correct position on the engine bed, then causes thework piece in the correct position through the clamp organization fixed motionless, this duty is completes by the engine bed jig. Regarding the single unit, the small batch production, should use the universal jig as far as possible, like this may reduce the work piece the production cost. But because the universal jig is suitable each kind of work piece the attire to clamp, therefore time clamp often compares spends the time and operates complex ,the production efficiency is low ,also guarantees the work in gaccuracy with difficulty, for this reason must design the unit clamp.Through the curriculum design, the theory and production practice, exercise their ability to analyze and solve problems,in this process,I independently analyze and solve the process problems of parts in machinery manufacturing, design of the typical structure of machine tool fixture, and improve the design ability structure, Conducted an adaptive training for future work, so as to lay a solid foundation.Key word: Craft;datum;cutting;specifications;localization; datum,;positionerror目录1. 绪论71.1机床夹具在机械加工中的作用71.2 机床夹具的分类81.3机床夹具的组成91.4本设计的目的102.阀盖加工工艺规程设计112.1 零件的分析112.1.2 零件的工艺分析112.1.3 零件的生产类型122.2 阀盖加工的主要问题和工艺过程设计122.2.1 确定毛坯的制造形式122.2.2 定位基准的选择132.2.3 确定工艺路线142.2.4 确定机械加工余量、工序尺寸与毛坯尺寸162.2.5 确定切削用量182.3 小结253. 专用夹具设计263.1 对专用夹具的基本要求263.2 夹具的设计273.2.1 零件的加工工艺分析:273.2.2 定位加紧方案的确定与论证:273.3 小结32参考文献 (34)致 (35)1.绪论毕业设计是对我们大学四年所学知识的总结,同时我们也得到了锻炼。
.....毕业设计(论文)开题报告本次毕业设计的研究内容是阀体零件的机械加工工艺规程及工艺装备设计,包括以下内容1)阀体零件图的绘制2)零件工艺性分析、确定生产类型3)零件毛坯的确定及毛坯图的绘制4)选择加工方法、制定工艺路线及工艺卡片5)确定加工切削用量及时间6)制定夹具的定位方案、夹紧方案7)计算夹具的夹紧力、定位误差8)绘制夹具零件的装配图及夹具零件图研究思想及方法:通过对该零件的重新绘制,对零件进行分析,该零件属于类对称形式零件,主体部分以中心线为对称中心,但是在两侧上带有两个尺寸不同的部位,二者之间角度相差为90 度,回转中心在同一径向平面上。
该工件两端的沉孔和内腔的壁精度要求高,内腔壁的精度为7 级,且粗糙度要求Ra 为3.2,要求高。
零件两端的沉孔精度为11 级。
该零件属于类回转体的,两个端面和内腔需要加工,各表面的加工精度和表面粗糙度能够通过机械加工获得。
首先加工两个端面,其中大端面为设计基准,内腔各尺寸以轴线和大端面为设计基准,要求较高的精度,且内腔尺寸较大,可采用镗削加工。
大端的各个孔,位置分布均匀,且大端厚度不大,便于对空的加工。
总的来说,该零件的工艺性较好1.根据阀体零件的结构、材料,尺寸精度、表面粗糙度的要求确定加工的粗精加工并选择合适的机床、刀具等2. 拟定工艺路线:零件的机械加工工艺过程是工艺规程设计的核心问题。
设计时通常应初拟2~3个较为不同的该零件的加工工艺路线,经技术经济分析后取其中的最佳方案实施之。
3.根据拟定的工艺规程路线合理的设计某一关键工序的夹具,经过分析在所有相关工序中加工大凸台的端面、内孔和小凸台的端面、内孔为一关键工序,在这个工序的加工时设计专门的夹具!三、毕业设计(论文)工作进度安排2、题目难度分为:A、B、C、D四个等级。
3、综合训练程度分为:A、B、C三个等级。
阀门零件的机械加工工艺规程和专用夹具
设计
引言
本文档旨在介绍阀门零件的机械加工工艺规程和专用夹具设计。
通过合理的工艺规程和夹具设计,可以提高生产效率、保证零件质量,并降低生产成本。
机械加工工艺规程
阀门零件的机械加工工艺规程包括以下步骤:
1. 预处理:对原材料进行检验和清洁处理,确保零件材料符合
要求。
2. 车削加工:根据零件的形状和尺寸要求,使用车床进行外圆、端面等加工。
3. 镗削加工:对零件孔径进行加工,通常使用数控镗床进行精
密加工。
4. 铣削加工:对零件的平面、凹凸面等进行加工,使用铣床进
行面铣、开槽等操作。
5. 磨削加工:对零件进行精密磨削,提高零件的精度和表面质量。
6. 组装:将各个加工好的零部件进行组装,完成最终的阀门零件。
专用夹具设计
为了提高工艺的稳定性和效率,可以设计专用夹具来辅助机械加工过程。
夹具的设计应考虑以下因素:
1. 稳定性:夹具应能够牢固固定零件,避免在加工过程中的晃动和位移。
2. 定位精度:夹具应具有良好的定位功能,确保零件在加工中的位置精度。
3. 加工便捷性:夹具设计应方便操作和调整,以适应不同形状和尺寸的零件加工。
4. 安全性:夹具设计应考虑操作人员的安全,避免夹具设计中存在尖锐边角或其他潜在伤害因素。
5. 经济性:夹具的设计应尽量简单,降低制造成本,并保证其耐用性和可靠性。
总结
通过遵循机械加工工艺规程和合理设计专用夹具,我们可以提高阀门零件的加工效率和质量,同时降低制造成本。
良好的工艺规程和夹具设计对于保证产品质量和生产效率至关重要。
设计说明书题目:截止阀体零件的工艺规程及钻Φ34孔的工装夹具设计学生:学号:专业:班级:指导老师:摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
截止阀体零件的加工工艺规程及其钻Φ34孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析,了解零件的工艺再设计出毛坯的结构,并选择好零件的加工基准,设计出零件的工艺路线;接着对零件各个工步的工序进行尺寸计算,关键是决定出各个工序的工艺装备及切削用量;然后进行专用夹具的设计,选择设计出夹具的各个组成部件,如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件;计算出夹具定位时产生的定位误差,分析夹具结构的合理性与不足之处,并在以后设计中注意改进。
关键词:工艺、工序、切削用量、夹紧、定位、误差。
ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing ¢140 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error目录序言 (1)一. 零件分析 (2)1.1 零件作用 (2)1.2零件的工艺分析 (2)二. 工艺规程设计 (3)2.1确定毛坯的制造形式 (3)2.2基面的选择传 (3)2.3制定工艺路线 (3)2.4机械加工余量、工序尺寸及毛坯尺寸的确定…………42.5确定切削用量及基本工时………………………………4三夹具设计……………………………………………………123.1问题的提出………………………………………………123.2切削力及夹紧力计算……………………………………123.3定位误差分析……………………………………………123.4夹紧误差…………………………………………………133.5夹具设计及操作简要说明………………………………14总结………………………………………………………………16致谢………………………………………………………………17参考文献…………………………………………………………18序言机械制造业是制造具有一定形状位置和尺寸的零件和产品,并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用,也可以为其它行业的生产提供装备,社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业,因此制造业是国民经济发展的重要行业,是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲,机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
截止阀体零件的加工工艺规程及其钻Φ34孔的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。
正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,并设计出专用夹具,保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
所以在设计中既要注意基本概念、基本理论,又要注意生产实践的需要,只有将各种理论与生产实践相结合,才能很好的完成本次设计。
本次设计水平有限,其中难免有缺点错误,敬请老师们批评指正。
一、零件的分析二、1.1零件的作用截止阀体的作用,待查1.2 零件的工艺分析套筒有2组加工面他们有位置度要求。
这2组加工面的分别为1,以外圆为基准的加工面,这组加工面包括,Φ66的端面、Φ30的端面,2-Φ45的端面2:以Φ40孔为基准的加工面,这组加工面包括,工件上所有的孔和螺纹二. 工艺规程设计2.1确定毛坯的制造形式零件的材料为45,根据生产纲领以及零件在工作过程中所受的载荷情况,选用锻造。
2.2基面的选择的选择基面的选择是工艺规程设计中的重要工作之一。
基面选择的正确合理,可以使加工质量得到保证,生产率得到提高。
否则,加工工艺过程中会问题百出。
粗基准的选择:对截止阀体这样的类似回转体零件来说,选择好粗基准是至关重要。
对回转体零件我们通常以外圆作为粗基准。
精基准的选择:精基准的选择要考虑基准重合的原则,设计基准要和工艺基准重合。
因此我们采用Φ40孔作为精基准2.3制定工艺路线制订工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
通过仔细考虑零件的技术要求后,制定以下工艺方案:工序Ⅰ:准备锻件毛坯工序Ⅱ:刷去锻件表面的毛刺工序Ⅲ:车Φ66圆的端面,倒角工序Ⅳ:车Φ30的端面,倒角工序Ⅴ:车左端Φ45的端面,倒角工序Ⅵ:车右端Φ45的端面,倒角工序Ⅶ:扩Φ32孔至Φ34,Φ40孔至Φ42,Φ38至Φ40,Φ54至Φ56,钻Φ7孔,攻丝M39X2.5-6H工序Ⅷ:扩左端Φ28至Φ30,Φ30至Φ32,钻Φ10孔,攻丝M30X2-7H工序Ⅸ:扩右端Φ28至Φ30,Φ30至Φ32,钻Φ10孔,攻丝M30X2-7H工序X:扩Φ16孔至Φ18,攻丝M20工序XI:钻Φ5孔工序XII:检验合格后,交付装配2.4 机械加工余量、工序尺寸及毛坯尺寸的确定截止阀体零件材料为45,生产类型为大批量生产,采用锻造成型。
1.截止阀体Φ66的端面、Φ30的端面,2-Φ45的端面截止阀体的各端面的粗糙度为25,进行一次粗加工,即可满足要求,查《机械工艺分析》,表2-10,得Z=1.5mm2、截止阀体Φ40,Φ56,2-Φ45,2-Φ32,M20,2-M30X2-7H,M39X2.5-6H各孔及螺纹查《机械工艺分析》表3-16,得Z=1.0mm3. Φ5, Φ6, Φ7, Φ10孔因孔最大才有10mm大,很难锻造成型,所以锻造成实心2.5 确定切削用量及基本工时工序I:准备锻件毛坯工序II:刷去锻件表面的毛刺工序III:车Φ66圆的端面,倒角工步一:1)车削深度,因为尺圆弧面没有精度要求,故可以选择a p=1.5mm,一次走刀即可完成所需长度。
2)机床功率为7.5kw。
查《切削手册》f=0.14~0.24mm/z。
选较小量f=0.14 mm/z。
3)查后刀面最大磨损及寿命查《切削手册》表3.7,后刀面最大磨损为1.0~1.5mm。
查《切削手册》表3.8,寿命T=180min4)计算切削速度按《切削手册》,查得V c=98mm/s,n=439r/min,V f=490mm/s据CA6140卧式车床车床参数,选择n c=475r/min,V fc=475mm/s,则实际切削速度V=3.14*80*475/1000=119.3m/min,实际进给量为 f zc=V c/n c z=475/(300*10)=0.16mm/z。
fc5)校验机床功率查《切削手册》Pcc=1.1kw,而机床所能提供功率为Pcm>Pcc。
故校验合格。
最终确定a p=1.0mm,n c=475r/min,V fc=475mm/s,V c=119.3m/min,f z=0.16mm/z。
6)计算基本工时t m=L/ V f=(66+1.5)/475=0.052min。
工步二:倒角工序Ⅳ:车Φ30的端面,倒角与工序III相似,在此就不多做说明工序V:车左端Φ45的端面,倒角与工序III相似,在此就不多做说明工序VI:车右端Φ45的端面,倒角与工序III相似,在此就不多做说明工序VII:扩Φ32孔至Φ34,Φ40孔至Φ42,Φ38至Φ40,Φ54至Φ56,钻Φ7孔,攻丝M39X2.5-6H工步一扩32孔至φ34确定进给量f :根据参考文献Ⅳ表2-7,当钢的MPa b 800<σ,mm d 340φ=时,r m f /47.0~39.0=。
