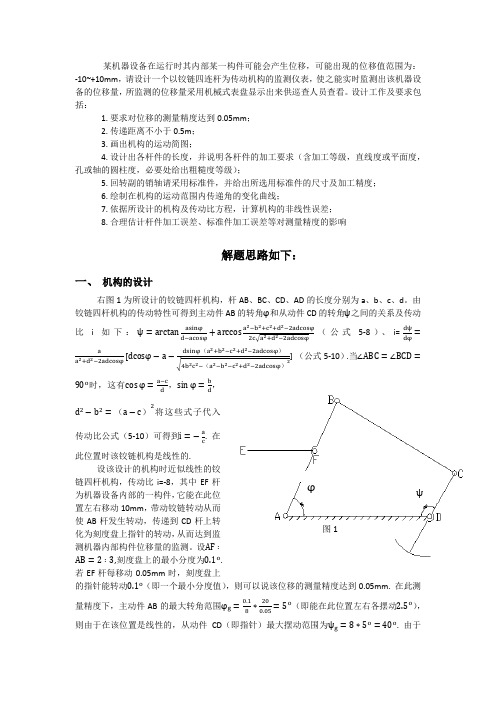

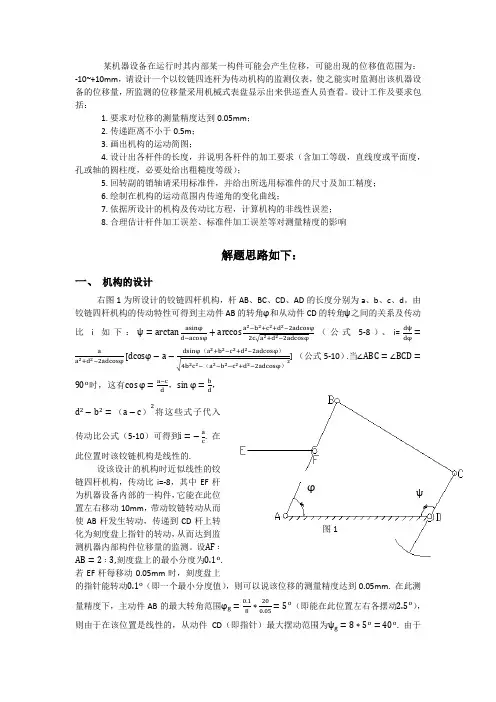

某机器设备在运行时其内部某一构件可能会产生位移,可能出现的位移值范围为:-10~+10mm ,请设计一个以铰链四连杆为传动机构的监测仪表,使之能实时监测出该机器设备的位移量,所监测的位移量采用机械式表盘显示出来供巡查人员查看。设计工作及要求包括:

1. 要求对位移的测量精度达到0.05mm ;

2. 传递距离不小于0.5m ;

3. 画出机构的运动简图;

4. 设计出各杆件的长度,并说明各杆件的加工要求(含加工等级,直线度或平面度,孔或轴的圆柱度,必要处给出粗糙度等级);

5. 回转副的销轴请采用标准件,并给出所选用标准件的尺寸及加工精度;

6. 绘制在机构的运动范围内传递角的变化曲线;

7. 依据所设计的机构及传动比方程,计算机构的非线性误差; 8. 合理估计杆件加工误差、标准件加工误差等对测量精度的影响

解题思路如下:

一、 机构的设计

右图1为所设计的铰链四杆机构,杆AB 、BC 、CD 、AD 的长度分别为a 、b 、c 、d 。由铰链四杆机构的传动特性可得到主动件AB 的转角φ和从动件CD 的转角ψ之间的关系及传动比i 如下:ψ=arctan asinφ

d−acosφ+arccos

a 2−

b 2+

c 2+

d 2−2adcosφ2c√a 2+d 2−2adcosφ

(公式5-8)、i=

dψdφ

=

a

a 2+d 2−2adcosφ

[dcosφ−a −

dsinφ(a 2+b 2−c 2+d 2−2adcosφ)√4b 2c 2−(a 2−b 2−c 2+d 2−2adcosφ)

2

] (公式5-10).当∠ABC =∠BCD =

90ο时,这有cos φ=

a−c d

,sin φ=b

d

d 2−b 2=(a −c )2

将这些式子代入传动比公式(5-10)可得到i =−a

c . 在

此位置时该铰链机构是线性的.

设该设计的机构时近似线性的铰链四杆机构,传动比i=-8,其中EF 杆

为机器设备内部的一构件,它能在此位

置左右移动10mm ,带动铰链转动从而使AB 杆发生转动,传递到CD 杆上转

化为刻度盘上指针的转动,从而达到监测机器内部构件位移量的监测。设AF ∶AB =2∶3,刻度盘上的最小分度为0.1ο. 若EF 杆每移动0.05mm 时,刻度盘上的指针能转动0.1ο(即一个最小分度值),则可以说该位移的测量精度达到0.05mm. 在此测量精度下,主动件AB 的最大转角范围φg =

0.18

∗20

0.05=5ο(即能在此位置左右各摆动2.5ο),

则由于在该位置是线性的,从动件CD (即指针)最大摆动范围为ψg =8∗5ο=40ο. 由于

φ ψ 图1

AB杆的摆角很小,故EF杆的运动位移s与AF杆转动的路程可认为相等(对精度的影响几

乎可忽略,因为转动的角度很小),则有ψg=|i|∗φg=|i|∗s

|AF|180

π

=2160

s,即s=a

12

∗ψg,

∵a=3

2|AF|=3

2

0.05

0.1

8

π

180

=343.77mm,∴s=0.5ψg(即可从EF杆移动的位移s可以求出指针

的转角ψg,也可以反过来由指针的转角ψg得出EF杆(即机器内部构件)的位移量.

二、机构杆长及机构非线性误差的确定

∵a=343.77mm,|AB|=2

3a, a

c

=8 ,∴c=42.97mm. d=√(a−c)2+b2(公式1),

此时主动件AB的转角φο=cos−1a−c

d

(公式2). 由于题目要求传递距离至少是500mm,即

|DF|的长度至少是500mm.由于b<|DF|,故当b至少取500mm时一定能满足传递距离至少

为500mm. 可分别取b为580mm、660mm、740mm、820mm、900mm ,分别代入(公式1)可得到d为653.36mm、725.31mm、798.80mm、873.43mm、948.95mm,从而得到此时的主动件AB的转角φο分别为62.59ο、65.50ο、67.88ο、69.86ο、71.52ο.因为主动件AB在两个极限位置处(此时φ分别为(φο−2.5ο)、(φο+2.5ο))的非线性误差δ最大,故只需要求出此处的非线性误差即可,将b、d及极限处的φ再分别代入公式(5-10)求得此时的

传动比i,由δ=i+8

−8

∗100%可得到对应的非线性误差,如表1所示

故可以取杆长b长度为820mm,得到杆长d=873.43mm,主动件AB的起始转角φο为69.86ο. 各杆件的加工等级均采用8级,AB杆的直线度采用7级,CD杆的直线度采用8级,BC杆和AD杆的直线度采用6级,回转副的销轴采用公称直径为10mm、加工精度为0.05mm的标准件,则实际需要的各杆件长度a、b、c、d应分别为338.77mm、815mm、37.97mm、868.43mm.

三、在机构运动范围内传递角γ随着主动件AB的转角φ的变化曲线

在图1中,|BD |2=a 2+d 2−2adcosφ,|BD |2=b 2+c 2−2bccos∠BCD ,由这两个式子可得到∠BCD =

cos −1b 2+c 2−a 2−d 2

+2ad cos φ2bc

.则有传递角γ={

∠BCD

180−∠BCD ∠BCD 为锐角∠BCD 为钝角

,其中

φο−2.5ο≤φ≤φο+2.5ο 即67.36ο≤φ≤72.36ο.用matlab 软件可得到传递角γ随着主动件AB 的转角φ的变化曲线如下图所示

传递角γ 传递角 γ

主动件AB 的转角φ /度

单位/度
