第六章晶体结构与晶体材料
教学目的：
掌握晶体的概念及晶体结构的特点；掌握晶体的宏观对称性；熟悉晶体的基本性质；了解晶体缺陷的重要性。
教学重点：
晶体材料：石英晶体与压电材料、钛酸钡晶体与非线性光学材料、BGO晶体材料。教学难点：
晶体的对称性与晶系。
第一节晶体的结构特点
一、晶体
晶体是由原子或分子按照一定的周期性规律在空间重复排列而成的固体物质。
二、晶体结构的特点
1. 晶体结构的特点
以NaCl晶体为例讨论晶体结构的特点。
NaCl是食盐的主要成分，市售粗盐经过重结晶可得到纯净、漂亮的NaCl晶体。NaCl晶体呈立方体外形，肉眼可以看到平滑的晶面，尖锐的顶角和笔直的棱边。NaCl晶体整齐的外形反映了晶体的内部结构规整性。用X射线衍射法测定的NaCl的晶体结构，如图6-1所示。
2. 晶胞
晶胞晶胞是晶体的一个基本结构单位，它的形状是一个平行六面体。图
6-1给出了NaCl晶体的一个晶胞，无数的这种晶胞在空间规则地重复排列就形成NaCl晶体。
要确定晶体的结构，首先要知道晶胞的大小和形状，其次要知道晶胞中原子的种类、数目和原子的坐标位置。
晶胞的大小和形状由晶胞参数规定。若把晶胞放在坐标系中，如图6-2所示，它的三条棱边a，b，c和三条棱边两两之间的夹角α，β，γ合称为晶胞参数。如NaCl晶体的晶胞参数为：a=b=c=562.8 pm，α=β=γ=90°，这种晶胞称为立方晶胞。NaCl晶体中Na+与Cl-以离子键结合，所以NaCl晶体称为离子晶体。在NaCl晶体中，一个Na+周围配有6个Cl-(配位数为6)。这6个配位Cl-形成一个八面体，Na+处于八面体的空隙中。同样地，以一个Cl-为中心，周围也配有6个Na+，Cl-也处于Na+的八面体空隙中。由此可见，NaCl只是个化学式，整块NaCl 晶体是个巨大的分子，把NaCl看作一个分子(或分子式)是不确切的。
3. 结构基元
结构基元是指晶体中作周期性规律重复排列的那一部分内容。它是晶体中重复排列的基本单位，必须满足化学组成相同、空间结构相同、排列取向相同和周围环境相同的条件。晶胞中含一个结构基元的称为素晶胞，含2个和2个以上结构基元的称复晶胞。图6-1的NaCl晶胞中含4个Na—Cl结构基元，是面心立方型式的复晶胞。图6-3给出了CsCl晶体和金属钨晶体的晶胞结构。CsCl晶胞中只含1个结构基元(Cs—Cl)，所以是素晶胞，它是立方晶胞，故称为简单立方。
金属钨立方晶胞中有2个钨原子，一个钨原子为一个结构基元，所以是复晶胞，称为体心立方。立方晶胞共有三种形式：简单立方、体心立方和面心立方。
第二节晶体的基本性质
一、晶体的基本性质
晶体的基本性质由晶体的周期性结构决定的。晶体具有均匀性和各向异性。
二、均匀性
均匀性如晶体的化学组成、密度等性质在晶体中各部分都是相同的，这是由于晶体周期性结构中的周期很小，宏观上分辨不出的缘故。
三、各向异性
晶体中沿不同方向，原子或分子排列的情况不同，因此在不同方向上呈现不同的性质，这称为各向异性。
四、晶体的熔点、晶体的对称性、晶体能使X射线产生衍射
晶体具有确定的熔点如果把晶体加热，随着温度的升高，晶体中原子之间的化学键会发生断裂，晶体的周期性规则排列遭到破坏，晶态向液态转化，转化时的温度就是晶体的熔点。
晶体具有对称性对称性是晶体的重要性质之一，晶体的外形和内部结构都具有特有的对称性，下面将做具体讨论。不论是天然晶体或人工培养的晶体，都呈现多面体外形。
晶体能使X射线产生衍射当入射光的波长与光栅隙缝大小相当时，能产生光的衍射现象。X射线的波长与晶体结构的周期大小相近，所以晶体是个理想的光栅，它能使X射线产生衍射。利用这种性质人们建立了测定晶体结构的重要实验方法。非晶态物质没有周期性结构，不能使X射线产生衍射，只有散射效应。
第三节晶体的对称性与晶系
一、晶体的宏观对称性
晶体宏观对称性有旋转轴(也称对称轴)、对称面(也称镜面)和对称中心。
1.旋转轴
旋转轴是对称元素，绕旋转轴可做旋转操作。n次旋转
体对应面中心联
线方向有4次旋转轴，绕此轴每旋转90°后，晶体形状不变；立方体对角线联线方向有3次旋转轴，绕此轴每旋转120°后，晶体形状不变；立方体对应棱边中心联线方向有2次旋转轴，绕此轴每旋转180°，晶体形状不变。图6-4示出这3种旋转轴。可以证明在晶体宏观外形中存在的旋转轴有1，2，3，4和6次旋转轴5种，不存在5次轴和大于6次的旋转轴。
2.对称面
对称面是对称元素，对称面也称镜面，常用m表示。凭借对称面可以做反映操作，如同物体与镜子中的像是反映关系。人的双手手心相对，平行放置，左右手就互为镜象。许多晶体中存在对称面，NaCl晶体有9个对称面。
3. 对称中心
对称中心也是对称元素，常用i表示。通过对称中心可以做倒反操作。例如人的双手手心相对，逆平行放置，此时左右手构成倒反关系。图6-1 所示的NaCl 晶胞中，在体心位置存在对称中心。因此晶胞中任意一个原子与对称中心相连，在反方向等距离处必存在同样的原子。晶体有无对称中心对晶体的性质有较大的影响。
凭借上述三种对称元素所做的对称操作都是简单操作，如果连续做两个简单操作就成为复合操作。旋转倒反操作是复合操作，与它对应的
综上所述，在晶体外形独立存在的宏观对称元素有8种：1，2，3，
称类型，称为32种晶体学点群。
二、7个晶系
自然界存在的晶体和人工培养的晶体有千万种，但按照晶体宏观对称性可将它们分为7类，称为7个晶系。
在众多的对称元素中，把对称性最高的叫做特征对称元素。晶系就是根据晶体的特征对称元素来划分的。凡晶体中有4个3次轴的归为立方晶系，立方晶系的对称性最高。其次是六方晶系，晶体中有一个6次轴是六方晶系的特征对称元素。
第四节晶体材料
一、石英晶体与压电材料
1.压电效应
把晶体切成薄片，薄片受压后在两个面上分别产生正电荷和负电荷，这就是晶体的压电效应。
只有非中心对称晶体可能有压电效应，因此利用压电效应可以帮助我们判断晶体的对称性。
图6-5示出石英晶体的形状，并标出了石英晶体的对称元素。它有1个3
次轴，有3个2次轴垂直3次轴，没有对称中心，所以石英是非中心对称晶体，是很好的压电材料。石英晶体具有压电效应，把石英晶体切成薄片，石英片可以取代钟表中的摆和游丝。
二、钛酸钡晶体与非线性光学材料
非线性光学效应在传统的线性光学范围内，一束光通过晶体后，光的频率不会改变。然而当光通过某种晶体后产生频率为入射光两倍的光，则将这种现象称为非线性光学效应。
产生非线性光学效应的晶体叫非线性光学晶体。这种晶体必须是非中心对称晶体。
钛酸钡晶体钛酸钡的化学式为BaTiO3，高温时它的晶体是立方晶系，图
6-6示出BaTiO3立方晶体的一个晶胞。晶胞中只有一个分子，Ba原子位于体心位置，Ti原子处于顶角，O原子处于棱边。从图中可看到，立方晶胞的顶角有TiO6八面体基团。立方BaTiO3晶体有对称中心，因此没有非线性光学性能。当温度降低时，TiO6八面体基团发生畸变，基团中的Ti沿4次轴相对O原子移动12 pm，Ba也在同方向移动6pm，O原子也偏离了正八面体。此时晶体转变为四方晶系，没有对称中心，四方BaTiO3是非线性光学晶体，它能对高强度的激光光源进行调频、调相等技术处理。四方BaTiO3还是优良的压电、铁电、电光等重要功能晶体材料。
三、BGO晶体材料
BGO是化合物锗酸铋Bi4Ge3O12的简称。BGO晶体无色透明，在光和X射线辐照下，BGO在室温下有很强的发光性质，是性能优异的新一代闪烁晶体材料，可用于探测X射线、γ射线、正电子和带电粒子等，在高能物理、核物理、核医学、核工业和石油勘探等方面有广泛的应用。
图6-7BGO晶体属立方晶系，晶胞中有4个Bi4Ge3O12分子。Bi+3周围有6个GeO4四面体，图6-7示出BGO的晶体结构。作为闪烁晶体材料，对BGO晶体的纯度要求极高。如果起始原料中包含高于千万分之几的杂质，如Fe，Pb，Cr，Mn等，BGO晶体在光和X射线辐照下就会变成棕色，形成辐照损伤，它的探测性能就明显下降。因此，生长BGO晶体需要用高纯(99.999％)的Bi2O3和GeO2作原料，并且要严格地按化学计量比(Bi2O3∶GeO2=2∶3)配料，还要长时间保持稳定的温度。上海硅酸盐研究所曾培养出长25cm，质量为5kg的BGO大晶体。
第五节晶体缺陷
1.晶体缺陷
理想晶体是指晶体中的原子、分子完全按照严格的周期性重复排列得到的晶体，晶体中所有的晶胞都是等同的。而在实际晶体中或多或少总会存在空位、位错、杂质原子等缺陷，这些因素促使实际晶体偏离理想的周期性重复排列，人们称之为晶体缺陷。
2.ZnS晶体与蓝色荧光粉
蓝色荧光粉的主要原料是硫化锌(ZnS)晶体，它是白色的。如果往ZnS晶体中掺入大约0.0001％的氯化银(AgCl)时，Ag+和Cl-分别占据ZnS晶体中Zn2+和S2-的位置，造成晶体缺陷，破坏了ZnS晶体周期性结构，使得杂质原子周围的电子
能级与Zn2+和S2-周围的不同。这种掺杂的ZnS晶体，在阴极射线激发下，放出波长为450nm的荧光，可做彩色电视荧光屏中的蓝色荧光粉。
3.单晶硅、锗和信息材料
高纯的单晶硅、单晶锗都是很好的半导体材料，但如果掺杂后得到的掺杂半导体，其性能受掺杂的种类和数量控制，应用更为广泛。
(1)P型半导体单晶硅是金刚石型结构，每个Si原子的配位数为4，形成4个Si—Si单键，所以每个Si原子的外层有8个电子。如果往单晶硅中掺杂质Ga(镓)，由于Ga原子价层只有3个价电子，当它取代了硅原子的位置后，Ga原子外层只有7个电子，其中有一个Ga—Si键只有一个电子，即产生了一个空穴，如图6-8(a)所示。相邻的Si原子价层上电子可移动到空穴，而又留下一个空穴，这相当于空穴在移动。这种由空穴迁移导电的称为P型半导体。
(2)N型半导体若在单晶硅中掺杂质As(砷)，由于As原子外层有5个价电子，当它取代硅原子位置后，成键的As原子外层就有9个价电子，见图6-8(b)，多出的一个电子可以激发到导带而导电。这类由电子移动导电的称为N型半导体。
(3)P-N结单晶硅和单晶锗都可通过掺杂形成P型和N型半导体。若将单晶硅的一端掺Ga，而另一端掺As，则掺Ga部分形成P型半导体，掺As部分形成N型半导体。N型和P型半导体的结合处称为P-N结，它具有一种特殊的功能，使电流只能单向导通。所以P-N结就是一个整流器，它可将交流电转变为直流电，使电流从P-N结的P区流向N区。利用P-N结可以做成晶体管，P-N-P或N-P-N
晶体管都可以将光信号转变为电信号输出，并且还能把光电流放大。把许许多多的晶体管集成在硅芯片上，做成集成电路，它是现代计算机技术、通信技术、遥控技术、自动化技术的基础。
第三章晶体结构与性质 第一节晶体常识 第一课时 教学目标： 1、通过实验探究理解晶体与非晶体的差异。 2、学会分析、理解、归纳和总结的逻辑思维方法，提高发现问题、分析问题和解决问题的能力。 3、了解区别晶体与非晶体的方法，认识化学的实用价值，增强学习化学的兴趣。 教学重难点： 1、晶体与非晶体的区别 2、晶体的特征 教学方法建议：探究法 教学过程设计： ［新课引入］:前面我们讨论过原子结构、分子结构，对于化学键的形成也有了初步的了解，同时也知道组成千万种物质的质点可以是离子、原子或分子。又根据物质在不同温度和压强 下，物质主要分为三态：气态、液态和固态，下面我们观察一些固态物质的图片。 ［投影］:1、蜡状白磷；2、黄色的硫磺；3、紫黑色的碘；4、高锰酸钾 ［讲述］:像上面这一类固体，有着自己有序的排列，我们把它们称为晶体；而像玻璃这一类 固体，本身原子排列杂乱无章，称它为非晶体，今天我们的课题就是一起来探究晶体与非晶体的有关知识。［板书］:—、晶体与非晶体 ［板书］:1、晶体与非晶体的本质差异 ［提问］:在初中化学中，大家已学过晶体与非晶体，你知道它们之间有没有差异？ ［回答］:学生：晶体有固定熔点，而非晶体无固定熔点。 ［讲解］:晶体有固定熔点，而非晶体无固定熔点，这只是晶体与非晶体的表观现象，那么他 们在本质上有哪些差异呢？ ［投影］晶体与非晶体的本质差异 ［板书］:自范性：晶体能自发性地呈现多面体外形的性质。 ［解释］:所谓自范性即“自发”进行，但这里得注意，“自发”过程的实现仍需一定的条件。例如：水能自发地从高处流向低处，但不打开拦截水流的闸门，水库里的水不能下泻。 ［板书］:注意：自范性需要一定的条件，其中最重要的条件是晶体的生长速率适当。 ［投影］:通过影片播放出，同样是熔融态的二氧化硅，快速的冷却得到玛瑙，而缓慢冷却得到水晶过程。［设问］:那么得到晶体的途径，除了用上述的冷却的方法，还有没有其它途径呢？你能列举 哪些？ ［板书］:2、晶体形成的一段途径： （1）熔融态物质凝固； （2）气态物质冷却不经液态直接凝固（凝华）； （3）溶质从溶液中析出。
晶体结构解析基本步骤 Steps to Crystallographic Solution (基于SHELXL97结构解析程序的SHELXTL软件，尚需WINGX和DIAMOND程序配合) 注意：每一个晶体数据必须在数据所在的目录(E:\STRUCT)下建立一子目录(如E:\STRUCT\AAA)，并将最初的数据备份一份于AAA目录下的子目录ORIG，形成如右图所示的树形结构。 一. 准备 1. 对IP收录的数据, 检查是否有inf、dat和f2(设为sss.f2, 并更名为sss.hkl)文件; 对CCD 收录的数据, 检查是否有同名的p4p和hkl(设为sss.hkl)文件 2. 对IP收录的数据, 用EDIT或记事本打开dat或inf文件, 并于记录本上记录下相关数据(下面所说的记录均指记录于记录本上)： ⊕从% crystal data项中，记下晶胞参数及标准偏差(cell)；晶体大小(crystal size)；颜色(crystal color)；形状(crystal habit)；测量温度(experiment temperature)； ⊕从total reflections项中，记下总点数；从R merge项中，记下Rint＝?.???? % (IP收录者常将衍射数据转化为独立衍射点后传给我们); ⊕从unique reflections项中，记下独立点数 对CCD收录的数据, 用EDIT或记事本打开P4P文件, 并于记录下相关数据： ⊕从CELL和CELLSD项中，记下晶胞参数及标准偏差; ⊕从CCOLOR项中，记下晶体颜色; 总点数；从CSIZE项中，记下晶体大小; ⊕从BRA V AIS和SYMM项中，记下BRA V AIS点阵型式和LAUE群 3. 双击桌面的SHELXTL图标(打开程序), 呈 4. New, 先在“查找范围”选择数据所在的文件夹(如E:\STRUCT\AAA), 并选择衍射点数据文件(如sss.hkl),?单击Project Open,?最后在“project name”中给一个易于记忆和区分的任务名称(如050925-znbpy). 下次要处理同一结构时, 则只需Project 在任务项中选择050925-znbpy便可 5. 单击XPREP , 屏幕将显示DOS式的选择菜单: ⊕对IP收录的数据, 输入晶胞参数后回车(下记为
第三章晶体结构与性质 第二节分子晶体与原子晶体（第1课时） 【学习目标】 1.说出分子晶体的定义、构成微粒、粒子间的作用力及哪些物质是典型的分 子晶体。 2.以冰和干冰为典型例子描述分子晶体的结构与性质的关系，解释氢键对冰晶 体结构和和物理性质的影响。 【预学能掌握的内容】 【自主学习】 一．分子晶体 1．定义：________________________________ 2.构成微粒________________ 3.粒子间的作用力：____________________ 4. 较典型的分子晶体有：①②_______ 单质 ③氧化物④⑤ 此外，还有少数盐是分子晶体，如 5.分子晶体的物理性质：熔沸点较____、易升华、硬度____。固态和熔融状态 下都。 6.分子间作用力对物质的性质有怎么样的影响？ 一般说来，对与组成和结构相似的物质，相对分子量越大，分子间作用力越 ____，物质的熔沸点也越____。但是有些氢化物的熔点和沸点的递变却与此不 完全符合，如：NH 3 ，H 2 O和HF的沸点就出现反常,因 为这些分子间存在____键。 7.分子晶体的结构特征： （１）只有范德华力，无分子间氢键－分子晶体的结构特征 为。如：C60、干冰、I2、O2。 如右图所示，每个CO2分子周围有个紧邻的 CO2分子。 （２）有分子间氢键－不具有分子密堆积特征。如：冰 中每个水分子周围只有个紧邻的水分子，这一 排列使冰晶体中水分子的空间利用率不高，留有相当大 的空隙。 【预学中的疑难问题】 【合作探究】 1.大多数分子晶体的结构特征 （1）大多数分子晶体采用堆积 （2）若用一个小黑点代表一个分子，试画出大多数分子晶体的晶胞图 (3)干冰晶体 ①二氧化碳分子在晶胞中处于什么位置？ ②一个干冰晶胞中含有几个分子？ ③每个CO2分子周围有几个距它最近的分子？ ④干冰晶体中CO 2 分子的排列方向有几种 ④干冰和冰，那种晶体密度大？试从晶体结构特征解释。
晶体结构解析的过程 (2010-06-10 16:49:31) 转载 分类：晶体解析 标签： 杂谈 1、挑选直径大约为0.1–1.0mm的单晶。 CCD的准直管直径有0.3mm，0.5mm，0.8mm；分别对应得晶体大小是0-0.3mm, 0.3-0.5mm, 0.5-0.8mm. 2、选择用铜靶还是钼靶？ 铜靶要求θmax〉=66度，最大分辨率是0.77埃 钼靶要求θmax〉=25度，最大分辨率是0.36埃 3、用smart程序收集衍射数据：得到大约一千张倒易空间的衍射图像，300M 大小。其中matrix图像45张，分成三组，每组15张，用以判定晶体能否解析。 4、用saint程序还原衍射数据：得到很多文件，但是只有三个文件是我们需要的：-ls，p4p，raw。 -ls文件中包含有最大的和最小的θ角，有效地精修衍射点数目。好像不同的机器或者还原程序得到的文件不同，有的是hkl，abs。 5、用shelxtl程序处理上述数据，并画出需要的图形。 5.1 装好shelxtl程序，新建一个project，输入要建立工程的名字，然后打开要解析的p4p或者raw文件。 5.2 用xprep程序确立空间群，建立指令文件 这个过程基本上是一直按回车键的过程（除了在要输入化学成分的时候改动一下和在是否建立指令文件的时候输入Y即可），一般不会出错。如果出错，那就要重新对空间群进行指认（出错可能是出现在下面的精修过程中）。 一般Mean（I/sigma）〉2才可以，越大越好。
得到ins，hkl，pcf三个重要数据文件。 其中ins文件：包含分子式，空间群等信息； hkl文件：包含的是衍射点的强度数据； pcf文件：记录了晶体物理特征，分子式，空间群，衍射数据收集的条件以及使用的相关软件等信息。 5.3 选择要解析的方法：直接法（TREF）还是帕特深法（PATT）？ 如果晶体中含有重原子如金属原子，那就要用PATT法；如果晶体中没有原子量差异特别大的原子，就用TREF法。默认的方法是直接法。 5.4 用xs程序解析粗结构 得到res文件：包含了ins文件的内容和所有的Q峰信息。 5.5 用xp程序与xl程序完成原子的指认，付利叶加氢或理论加氢，画图等。 达到比较好的结果标准： A 化学上合理（键长、键角、价态） B R1 <0.08（0.06），wR2 <0.18（0.16），goof=S=1+-0.2(1.00) C R(int)<0.1,R(singma)<0.1 D Maximum=0.000 5.5.1 原子的指认 打开xp 输入fmol
第 2 章结晶结构 一、名词解释 1．晶体：晶体是内部质点在三维空间内周期性重复排列，具有格子构造的固体 2．空间点阵与晶胞： 空间点阵是几何点在三维空间内周期性的重复排列 晶胞：反应晶体周期性和对称性的最小单元 3．配位数与配位多面体： 化合物中中心原子周围的配位原子个数 成配位关系的原子或离子连线所构成的几何多面体 4．离子极化： 在离子化合物中，正、负离子的电子云分布在对方离子的电场作用下，发生变形的现象5．同质多晶与类质同晶： 同一物质在不同的热力学条件下具有不同的晶体结构 化学成分相类似物质的在相同的热力学条件下具有相同的晶体结构 6．正尖晶石与反尖晶石： 正尖晶石是指2价阳离子全部填充于四面体空隙中，3价阳离子全部填充于八面体空隙中。 反尖晶石是指2价阳离子全部填充于八面体空隙中，3价阳离子一半填充于八面体空隙中，一半填充于四面体空隙。 二、填空与选择 1．晶体的基本性质有五种：对称性，异相性，均一性，自限性和稳定性（最小内能性）。 2．空间点阵是由 C 在空间作有规律的重复排列。（ A 原子 B离子 C几何点 D分子）3．在等大球体的最紧密堆积中有面心立方密堆积和六方密堆积二种排列方式，前者的堆积方式是以（111）面进行堆积，后者的堆积方式是以（001）面进行堆积。 4．如晶体按立方紧密堆积，单位晶胞中原子的个数为 4 ，八面体空隙数为 4 ，四面体空隙数为 8 ；如按六方紧密堆积，单位晶胞中原子的个数为 6 ，八面体空隙数为 6 ，四面体空隙数为 12 ；如按体心立方近似密堆积，单位晶胞中原子的个数为 2 ， 八面体空隙数为 12 ，四面体空隙数为 6 。 5．等径球体最紧密堆积的空隙有两种：四面体空隙和八面体空隙。一个球的周围有 8个四面体空隙、 6 个八面体空隙；n个等径球体做最紧密堆积时可形成 2n 个四面体空隙、 n 个八面体空隙。不等径球体进行堆积时，大球做最紧密堆积或近似密堆积，小球填充于空隙中。

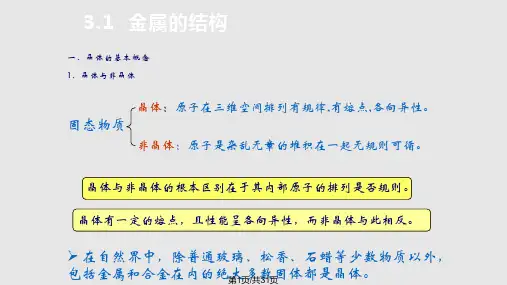

第二章材料中的晶体结构 基本要求：理解离子晶体结构、共价晶体结构。掌握金属的晶体结构和金属的相结构，熟练掌握晶体的空间点阵和晶向指数和晶面指数表达方法。 重点：空间点阵及有关概念，晶向、晶面指数的标定，典型金属的晶体结构。难点：六方晶系布拉菲指数标定，原子的堆垛方式。 §2.1 晶体与非晶体 1.晶体的定义：物质的质点(分子、原子或离子)在三维空间作有规律的周期性重复排列所形成的物质叫晶体。 2. 非晶体：非晶体在整体上是无序的；近程有序。 3. 晶体的特征 周期性 有固定的凝固点和熔点 各向异性 4.晶体与非晶体的区别 a.根本区别：质点是否在三维空间作有规则的周期性重复排列 b.晶体熔化时具有固定的熔点,而非晶体无明显熔点,只存在一个软化温度范围 c.晶体具有各向异性，非晶体呈各向同性（多晶体也呈各向同性，称“伪各向同性”） 5.晶体与非晶体的相互转化 思考题： 常见的金属基本上都是晶体,但为什么不显示各向同性? §2.2 晶体学基础 §2.2.1 空间点阵和晶胞 1.基本概念 阵点、空间点阵 晶格 晶胞：能保持点阵特征的最基本单元
2.晶胞的选取原则： （1）晶胞几何形状能够充分反映空间点阵的对称性； （2）平行六面体内相等的棱和角的数目最多； （3）当棱间呈直角时，直角数目应最多； （4）满足上述条件，晶胞体积应最小。 3. 描述晶胞的六参数 §2.2.2 晶系和布拉菲点阵 1.晶系 2. 十四种布拉菲点阵 晶体结构和空间点阵的区别 §2.2.3 晶面指数和晶向指数 晶向：空间点阵中各阵点列的方向。 晶面：通过空间点阵中任意一组阵点的平面。 国际上通用米勒指数标定晶向和晶面。 1.晶向指数的标定 (1)建立以晶轴a，b，c为坐标轴的坐标系，各轴上的坐标长度单位分别是晶胞边
第三章晶体结构与性质 课标要求 1. 了解化学键和分子间作用力的区别。 2. 理解离子键的形成，能根据离子化合物的结构特征解释其物理性质。 3. 了解原子晶体的特征，能描述金刚石、二氧化硅等原子晶体的结构与性质的关系。 4. 理解金属键的含义，能用金属键理论解释金属的一些物理性质。 5. 了解分子晶体与原子晶体、离子晶体、金属晶体的结构微粒、微粒间作用力的区别。 要点精讲 一.晶体常识 1. 晶体与非晶体比较 2. 获得晶体的三条途径 ①熔融态物质凝固。 ②气态物质冷却不经液态直接凝固（凝华）。 ③溶质从溶液中析出。 3. 晶胞晶胞是描述晶体结构的基本单元。晶胞在晶体中的排列呈“无隙并置” 。 4. 晶胞中微粒数的计算方法——均摊法 如某个粒子为n 个晶胞所共有，则该粒子有1/n 属于这个晶胞。中学中常见的晶胞为立方晶胞 立方晶胞中微粒数的计算方法如下： 注意：在使用“均摊法”计算晶胞中粒子个数时要注意晶胞的形状 二.四种晶体的比较
2.晶体熔、沸点高低的比较方法 (1)不同类型晶体的熔、沸点高低一般规律：原子晶体〉离子晶体＞分子晶体。 金属晶体的熔、沸点差别很大，如钨、铂等熔、沸点很高，汞、铯等熔、沸点很低。 (2)原子晶体 由共价键形成的原子晶体中，原子半径小的键长短，键能大，晶体的熔、沸点高.如熔点：金刚石〉碳化硅〉硅 (3)离子晶体 一般地说，阴阳离子的电荷数越多，离子半径越小，则离子间的作用力就越强, 相应的晶格能大，其晶体的熔、沸点就越高。
（4）分子晶体 ①分子间作用力越大，物质的熔、沸点越高；具有氢键的分子晶体熔、沸点反常的高。 ②组成和结构相似的分子晶体，相对分子质量越大，熔、沸点越高。 ③组成和结构不相似的物质（相对分子质量接近），分子的极性越大，其熔、沸点越高。 ④同分异构体，支链越多，熔、沸点越低。 （5）金属晶体 金属离子半径越小，离子电荷数越多，其金属键越强，金属熔、沸点就越高。 三?几种典型的晶体模型
《材料科学基础》作业六：晶体结构 一．判断是非题，对的在括号中划“∨”，错的划“×”： 1．布拉非点阵与晶体结构是同一概念，因此不管离子晶体，分子晶体，还是原子晶体，晶体结构类型共有14种。（） 2．如果某晶面（hkl）平行于某晶向[uvw] ,晶向与晶面之间存在hu+kv+lw=1的关系（）3．fcc结构中，四面体间隙数是单胞原子数的1倍。（） 4．温度相同时，碳原子在α-Fe中的溶解度小于在γ-Fe中的溶解度，这是因为α-Fe的致密度小于γ-Fe的致密度。（） 5．fcc结构的晶体中（111）晶面上含有[110]、[101]、[011]三个最密排方向。（） 二．填空题 1．<111>晶向族包括————————————————————————————————————————组晶向。2．{110}晶面族包括————————————————————————————————————————组晶面。 3．晶面（123）和（101）为共带面，其晶带轴的晶向指数为————————————————。4．fcc结构晶体的滑移面（密排晶面）是—————，滑移方向（密排晶向）是—————；bcc结构晶体的滑移面是——————，滑移方向为——————；hcp结构的滑移面是——————，滑移方向为————————。 5．某晶体的致密度为74％,该晶体的晶体结构为————————————————————。 三．问答题 1．画图并计算fcc和bcc结构晶体的八面体间隙半径大小。 a≌1.633 。 2．画图并说明hcp结构不是一种空间点阵的原因，并计算c 3．作图表示（111）、（111）、（112）晶面及[111]、[112]晶向。 4．求bcc结构（111）、（100）及（110）晶面的面间距大小，并指出面间距最大的晶面。
晶体结构解析步骤Steps to Crystallographic Solution (基于SHELXL97结构解析程序和DOS版SHELXTL画图软件。在DOS下操作) 注意：1. 每一个晶体数据必须在D:/STRUCT下建立一子目录(如D:\STRUCT\AAA)，并将最初的数据备份一份于AAA目录下的子目录ORG; 2. 此处用了STRUCT.BA T批文件，它存在于C:\根目录下，内有path= c:\nix; c:\exe; d:\ struct; c:\windows\system32 (struct为工作目录，exe为SHELXL97程序，nix为SHELXTL画图) 3. 在了解DOS下操作之后，可在WIN的WINGX界面下进行结构解析工作，画图可用XP 或DIAMOND软件进行。 一. 准备 1. 检查是否有inf、dat和f2(设为sss.f2)文件 2. 用EDIT或记事本打开dat或inf文件, 并于记录本上记录下相关数据(下面所说的记录均指记录于记录本上)： ⊕从% crystal data项中，记下晶胞参数及标准偏差(cell)；晶体大小(crystal size)；颜色(crystal color)；形状(crystal habit)；测量温度(experiment temperature)； ⊕从R merge项中，记下Rint＝?.???? %； ⊕从total reflections项中，记下总点数； ⊕从unique reflections项中，记下独立点数 3. 双击桌面的DOS图标(或Win2000与WinNT的“命令提示符”) 4. 键入STRUCT(属于命令，大小写均可。下同) 5. 进入欲处理的数据所在的文件夹(上面的1~2工作也可在这之后进行) 6. 键入XPREP sss.f2 (屏幕显示DOS的选择菜单) 7. 选择[4]，回车(下记为) 8. 输入晶胞参数(建议在一行内将6个参数输入，核对后) 9. 一系列运行(对应的操作动作均为按)之后，输入分子式(如, Cu2SO4N2C4H12。此分子式仅为估计之用。注意：反应中所有元素都应尽可能出现，以避免后续处理的麻烦) 10. 退出XPREP运行之前，机器要求输入文件名，此时一定要输入文件名，且不与初始的文件名同名。另外，不要输入扩展名。如可输入aaa 11. 检查是否产生有PRP、PAR和INS文件(PRP文件内有机器对空间群确定的简要说明) 12. 更名：REN aaa.f2 aaa.hkl 13. 用EDIT或记事本打开aaa.ins文件，在第二~三行中，用实际的数据更改晶胞参数及其偏差(注意：当取向改变了，晶胞参数也应随之对应)，波长用实际波长。 二．解结构 14. 键入SHELXS aaa或XS aaa，(INS文件中, TREF为直接法，PATT为Pattersion法) 15. XP，(进入XP程序)(可能产生计算内址冲突问题，注意选择处理) 16. READ or REAP aaa (aaa.res 为缺省值，若其它文件应是文件名.扩展名，如aaa.ins) 17. FMOL, (不要H原子时，为FMOL LESS $H，或FMOL后，KILL $H, ) (读取各参数，屏幕上显示各原子的键合情况) 18. MPLN/N, (机器认为最好取向) 19. PROJ, (随意转动，直至你认为最理想取向)
2-1 名词解释：配位数与配位体，同质多晶与多晶转变，位移性转变与重建性转变，晶体场理论与配位场理论 答：配位数：晶体结构中与一个离子直接相邻的异号离子数。 配位体：晶体结构中与某一个阳离子直接相邻、形成配位关系的各个阴离子中心连线所构成的多面体。 同质多晶：同一化学组成在不同外界条件下（温度、压力、pH值等），结晶成为两种以上不同结构晶体的现象 多晶转变：当外界条件改变到一定程度时，各种变体之间发生结构转变，从一种变体转变成为另一种变体的现象 位移性转变：不打开任何键，也不改变原子最邻近的配位数，仅仅使结构发生畸变，原子从原来位置发生少许位移，使次级配位有所改变的一种多晶转变形式 重建性转变：破坏原有原子间化学键，改变原子最邻近配位数，使晶体结构完全改变原样的一种多晶转变形式。 晶体场理论：认为在晶体结构中，中心阳离子与配位体之间是离子键，不存在电子轨道的重迭，并将配位体作为点电荷来处理的理论。 配位场理论：除了考虑到由配位体所引起的纯静电效应以外，还考虑了 共价成键的效应的理论。 2-2 面排列密度的定义为：在平面上球体所占的面积分数。 （a）画出MgO（NaCl型）晶体（111）（110）和（100）晶面上的原子排布（b ）计算这三面的面排列密度 解：MgO晶体中O2-做紧密堆积，Mg2+填充在八面体空隙中。 （a）（111）（110）和（100）晶面上的氧离子排布情况如图2-1所示。 （b）在面心立方紧密堆积的单位晶胞中， （111）面：面排列密度 = （110）面：面排列密度 = （100）面：面排列密度 = 2-4 设原子半径为R，试计算体心立方堆积结构的（100）、（110）、（111）面的面排列密度和晶面族的面间距。解：在体心立方堆积结构中： （100）面：面排列密度 = 面间距 = （110）面：面排列密度 = 面间距 = （111）面：面排列密度 = 面间距 = 2-8 试根据原子半径R计算面心立方晶胞、六方晶胞、体心立方晶胞的体积。 解：面心立方晶胞： 六方晶胞（1/3）： 体心立方晶胞： 2-9 MgO具有NaCl结构。根据O2-半径为0.140nm和Mg2+半径为0.072nm，计算球状离子所占据的体积分数和计算MgO的密度。并说明为什么其体积分数小于74.05%？ 解：在MgO晶体中，正负离子直接相邻，a0=2(r++r-)=0.424(nm) 体积分数=4×(4π/3)×(0.143+0.0723)/0.4243=68.52% 密度=4×(24.3+16)/[6.023×1023×(0.424×10-7)3]=3.5112(g/cm3) MgO体积分数小于74.05%，原因在于r+/r-=0.072/0.14=0.4235>0.414，正负离子紧密接触，而负离子之间不直接接触，即正离子将负离子形成的八面体空隙撑开了，负离子不再是紧密堆积，所以其体积分数小于等径球体紧密堆积的体积分数74.05%。
晶体解析的步骤 Steps to Crystallographic Solution (基于SHELXL97结构解析程序和DOS版SHELXTL画图软件。在DOS下操作) 注意： 1. 每一个晶体数据必须在D:/STRUCT下建立一子目录(如D:\STRUCT\AAA)，并将最初的数据备份一份于AAA目录下的子目录ORG; 2. 此处用了STRUCT.BAT批文件，它存在于C:\根目录下，内有path= c:\nix; c:\exe; d:\ struct; c:\windows\system32 (struct为工作目录，exe为SHELXL97程序，nix为SHELXTL 画图) 3. 在了解DOS下操作之后，可在WIN的WINGX界面下进行结构解析工作，画图可用XP 或DIAMOND软件进行。 一. 准备 1. 检查是否有inf、dat和f2(设为sss.f2)文件 2. 用EDIT或记事本打开dat或inf文件, 并于记录本上记录下相关数据(下面所说的记录均指记录于记录本上)： ⊕从% crystal data项中，记下晶胞参数及标准偏差(cell)；晶体大小(crystal size)；颜色(crystal color)；形状(crystal habit)；测量温度(experiment temperature)； ⊕从R merge项中，记下Rint＝?.???? %； ⊕从total reflections项中，记下总点数； ⊕从unique reflections项中，记下独立点数 3. 双击桌面的DOS图标(或Win2000与WinNT的“命令提示符”) 4. 键入STRUCT(属于命令，大小写均可。下同) 5. 进入欲处理的数据所在的文件夹(上面的1~2工作也可在这之后进行) 6. 键入XPREP sss.f2 (屏幕显示DOS的选择菜单) 7. 选择[4]，回车(下记为
晶体结构分类方法
(B) 2.1 符号中的第一个大写字母表示结构的类型，后面的数字为第个大写字母表示结构的类型后面的数字为顺序号，不同的顺序号表示不同的结构，例如A1是铜型结 结构等。 构，B2是CsCl型结构等，C3是FeS 2
Pearson符号 它所属的布喇菲点阵类型（例如P、I、F、C等），第三个数 等） 字表示单胞中的原子数。 2.2 金属单质的晶体结构 在元素周期表中，共有70多种金属元素。
由于金属键不具有饱和性和方向性，使金属的晶体结构倾向配位数（
将用原子刚性球模型讨论每个单胞所含的原子数以及这些构中的间隙等。 2.2.1 面心立方结构 结构符号是A1，Pearson 符号是c F4。 原子坐标为0 0 0，0 1/2 1/2，1/2 0 1/2和1/2 1/2 0 每个晶胞含4个原子 最紧密排列面是{111}，密排方向 是<110>。原子直径是a/2<110>的 长度，即 面心立方结构的晶胞体积为a 3， 晶胞内含4个原子，所以它的致密 度η为4 2a r =423443443 3 33? ??? ????×=×=ππηa r 每个原子有个最近邻原子，它的 配位数（CN ）是12。 74 .062 ==πa a
面心立方结构的最密 排面是{111}，面心立 方结构是以{111}最密 排面按一定的次序堆 垛起来的。 第一层{111}面上有两个 可堆放的位置：▲和▼位 可堆放的位置▲和▼位 置，在第二层只能放在一 种位置，在面上每个球和 下层3个球相切，也和上 层3个球相切。 第一层为A，第 二放在B 位置， 第三层放在C 位 置，第四层在 置第四层在 放回A位置。 {111}面 按…abcabc… 顺序排列，这 就形成面心立 方结构。
《材料科学基础》上半学期内容重点 第一章固体材料的结构基础知识 键合类型（离子健、共价健、金属健、分子健力、混合健）及其特点；键合的本质及其与材料性能的关系，重点说明离子晶体的结合能的概念； 晶体的特性（5个）； 晶体的结构特征（空间格子构造）、晶体的分类； 晶体的晶向和晶面指数（米勒指数）的确定和表示、十四种布拉维格子； 第二章晶体结构与缺陷 晶体化学基本原理：离子半径、球体最紧密堆积原理、配位数及配位多面体； 典型金属晶体结构； 离子晶体结构，鲍林规则（第一、第二）；书上表2－3下的一段话；共价健晶体结构的特点；三个键的异同点（举例）； 晶体结构缺陷的定义及其分类，晶体结构缺陷与材料性能之间的关系（举例）； 第三章材料的相结构及相图 相的定义 相结构 合金的概念：
固溶体 置换固溶体 （１）晶体结构 无限互溶的必要条件—晶体结构相同 比较铁（体心立方，面心立方）与其它合金元素互溶情况（表３－１的说明） （２）原子尺寸：原子半径差及晶格畸变； （３）电负性定义：电负性与溶解度关系、元素的电负性及其规律；（４）原子价：电子浓度与溶解度关系、电子浓度与原子价关系；间隙固溶体 （一）间隙固溶体定义 （二）形成间隙固溶体的原子尺寸因素 （三）间隙固溶体的点阵畸变性 中间相 中间相的定义 中间相的基本类型： 正常价化合物：正常价化合物、正常价化合物表示方法 电子化合物：电子化合物、电子化合物种类 原子尺寸因素有关的化合物：间隙相、间隙化合物 二元系相图： 杠杆规则的作用和应用； 匀晶型二元系、共晶（析）型二元系的共晶（析）反应、包晶（析）
型二元系的包晶（析）反应、有晶型转变的二元系相图的特征、异同点； 三元相图： 三元相图成分表示方法； 了解三元相图中的直线法则、杠杆定律、重心定律的定义； 第四章材料的相变 相变的基本概念：相变定义、相变的分类（按结构和热力学以及相变方式分类）； 按结构分类：重构型相变和位移型相变的异同点； 马氏体型相变：马氏体相变定义和类型、马氏体相变的晶体学特点，金属、陶瓷中常见的马氏体相变（举例）（可以用许教授提的一个非常好的问题――金属、陶瓷马氏体相变性能的不同――作为题目）有序-无序相变的定义 玻璃态转变：玻璃态转变、玻璃态转变温度、玻璃态转变点及其黏度按热力学分类：一级相变定义、特点，属于一级相变的相变；二级相变定义、特点，属于二级相变的相变； 按相变方式分类：形核长大型相变、连续型相变（spinodal相变）按原子迁动特征分类：扩散型相变、无扩散型相变
1挑选直径大约为0.1–1.0mm的单晶。 CCD的准直管直径有0.3mm，0.5mm，0.8mm；分别对应得晶体大小是0-0.3mm, 0.3-0.5mm, 0.5-0.8mm. 2 选择用铜靶还是钼靶 铜靶要求θmax〉=66度，最大分辨率是0.77埃 钼靶要求θmax〉=25度，最大分辨率是0.36埃 3 用smart程序收集衍射数据 得到大约一千张倒易空间的衍射图像，300M大小。其中matrix图像45张，分成三组，每组15张，用以判定晶体能否解析。 4 用saint程序还原衍射数据 得到很多文件，但是只有三个文件是我们需要的：-ls，p4p，raw。 -ls文件中包含有最大的和最小的θ角，有效地精修衍射点数目。 好像不同的机器或者还原程序得到的文件不同，有的是hkl，abs。 5 用shelxtl程序处理上述数据，并画出需要的图形。 5.1 装好shelxtl程序，新建一个project，输入要建立工程的名字，然后打开要解析的p4p 或者raw文件 5.2 用xprep程序确立空间群，建立指令文件 这个过程基本上是一直按回车键的过程（除了在要输入化学成分的时候改动一下和在是否建立指令文件的时候输入Y即可），一般不会出错。如果出错，那就要重新对空间群进行指认（出错可能是出现在下面的精修过程中）。 一般Mean（I/sigma）〉2才可以，越大越好。 得到ins，hkl，pcf三个重要数据文件。 其中ins文件：包含分子式，空间群等信息； hkl文件：包含的是衍射点的强度数据； pcf文件：记录了晶体物理特征，分子式，空间群，衍射数据收集的条件以及使用的相
关软件等信息。 5.3 选择要解析的方法：直接法（TREF）还是帕特深法（PA TT）？ 如果晶体中含有重原子如金属原子，那就要用PATT法；如果晶体中没有原子量差异特别大的原子，就用TREF法。默认的方法是直接法。 5.4 用xs程序解析粗结构 得到res文件：包含了ins文件的内容和所有的Q峰信息。 5.5 用xp程序与xl程序完成原子的指认，付利叶加氢或理论加氢，画图等。 达到比较好的结果标准： A 化学上合理（键长、键角、价态） B R1 <0.08（0.06），wR2 <0.18（0.16），goof=S=1+-0.2(1.00) % C R(int)<0.1,R(singma)<0.1 D Maximum=0.000 5.5.1 原子的指认 打开xp 输入fmol = 出现一系列的Q峰信息。每次打开xp后都要先输入此命令。 输入pick 进入Q峰之间连接的结构体系中。 根据化学经验（键长，键角以及连接方式）和自己晶体的预测的结构，对Q 峰进行取舍。 取舍完毕后，进行原子的命名。当闪点在某个原子上时，从键盘上输入要命名的原子的符号，然后回车；闪点就会跳到下一个要命名的Q峰上。当闪点在某个Q峰上时，如果直接回车，会删掉此原子，用backspace可以复原；如果直接敲空格键，闪点会跳到下一个Q峰上。 敲“/”键，保存命名结果，退出；敲“esc”键，不保存结果，退出。 输入pers
第二章 晶体结构 2．1 （1）证明：如图所示，六角层内最近邻原子间距为a ，而相邻两层间的最近邻原子间距为： ( )2 1 2 2 4 3 c a d +=， 当a d =时构成理想的密堆六角结构，此时有： ( )2 1 2 2 4 3 c a a +=， 由此解出，() 633.138 2 1==a c （2）解：（2）体心立方每个单胞包含2个基元，一个基元所占的体积为 23 c c a V = ， 单位体积内的格点数为. 1 Vc 六角密堆积每个单胞包含6个基元，一个基元所占的体积为 3 2 1 222 23843436/323a a a c a c a a V s = ? ?? ???==???? ? ????= 因为密度不变，所以 s c V V 11=，即：3 3 2 22/a a c = nm a a c s 377.02 /6 1== nm a c s 615.0633.1== 2.2证明: 设简单六角布拉菲格子基矢如图示 ：
∧ ∧∧ ∧ =+ = =z c a y a x a a x a a 321, 2 32 , 则其倒格子的三个基矢为 ()( )( ) ∧ ∧ ∧∧= == ?=???? ??-=?=z c b y a a a b y x a a a b ππ ππ ππ 223322233223 2133 211323 211 另知21,b b 的夹角为120度，且 a 34π= =，2313,b b b b ⊥⊥ 故简单六角布拉菲格子的倒格子仍为简单六角，倒格子的晶格常数分别为 a c 34, 2ππ，倒格 子相对于正格子绕c 轴旋转30度，(如图中标出321,,b b b 更清晰) 2．3 体心立方
第三章晶体结构习题与解答 3-1 名词解释 （a）萤石型和反萤石型 （b）类质同晶和同质多晶 （c）二八面体型与三八面体型 （d）同晶取代与阳离子交换 （e）尖晶石与反尖晶石 答：（a）萤石型：CaF2型结构中，Ca2+按面心立方紧密排列，F-占据晶胞中全部四面体空隙。 反萤石型：阳离子和阴离子的位置与CaF2型结构完全相反，即碱金属离子占据F-的位置，O2-占据Ca2+的位置。 （b）类质同象：物质结晶时，其晶体结构中部分原有的离子或原子位置被性质相似的其它离子或原子所占有，共同组成均匀的、呈单一相的晶体，不引起键性和晶体结构变化的现象。 同质多晶：同一化学组成在不同热力学条件下形成结构不同的晶体的现象。 （c）二八面体型：在层状硅酸盐矿物中，若有三分之二的八面体空隙被阳离子所填充称为二八面体型结构 三八面体型：在层状硅酸盐矿物中，若全部的八面体空隙被阳离子所填充称为三八面体型结构。 （d）同晶取代：杂质离子取代晶体结构中某一结点上的离子而不改变晶体结构类型的现象。 阳离子交换：在粘土矿物中，当结构中的同晶取代主要发生在铝氧层时，一些电价低、半径大的阳离子（如K+、Na+等）将进入晶体结构来平衡多余的负电荷，它们与晶体的结合不很牢固，在一定条件下可以被其它阳离子交换。 （e）正尖晶石：在AB2O4尖晶石型晶体结构中，若A2+分布 在四面体空隙、而B3+分布于八面体空隙，称为正尖晶石； 反尖晶石：若A2+分布在八面体空隙、而B3+一半分布于四面 体空隙另一半分布于八面体空隙，通式为B(AB)O4，称为反尖晶石。 3-2 （a）在氧离子面心立方密堆积的晶胞中，画出适合氧离 子位置的间隙类型及位置，八面体间隙位置数与氧离子数之比为若 干四面体间隙位置数与氧离子数之比又为若干 （b）在氧离子面心立方密堆积结构中，对于获得稳定结构各 需何种价离子，其中： （1）所有八面体间隙位置均填满； （2）所有四面体间隙位置均填满； （3）填满一半八面体间隙位置； （4）填满一半四面体间隙位置。 并对每一种堆积方式举一晶体实例说明之。 解：（a）参见2-5题解答。 （b）对于氧离子紧密堆积的晶体，获得稳定的结构所需电价 离子及实例如下： （1）填满所有的八面体空隙，2价阳离子，MgO； （2）填满所有的四面体空隙，1价阳离子，Li2O； （3）填满一半的八面体空隙，4价阳离子，TiO2； （4）填满一半的四面体空隙，2价阳离子，ZnO。 3-3 MgO晶体结构，Mg2+半径为，O2-半径为，计算MgO晶体中离子堆积系数（球状离子所占据晶胞的体积分数）；计算MgO的密度。 解：参见2-9题。
第三章 晶体结构习题与解答 3-1 名词解释 （a ）萤石型和反萤石型 （b ）类质同晶和同质多晶 （c ）二八面体型与三八面体型 （d ）同晶取代与阳离子交换 （e ）尖晶石与反尖晶石 答：（a ）萤石型：CaF2型结构中，Ca2+按面心立方紧密排列，F-占据晶胞中全部四面体空隙。 反萤石型：阳离子和阴离子的位置与CaF2型结构完全相反，即碱金属离子占据F-的位置，O2-占据Ca2+的位置。 （b ）类质同象：物质结晶时，其晶体结构中部分原有的离子或原子位置被性质相似的其它离子或原子所占有，共同组成均匀的、呈单一相的晶体，不引起键性和晶体结构变化的现象。 同质多晶：同一化学组成在不同热力学条件下形成结构不同的晶体的现象。 （c ）二八面体型：在层状硅酸盐矿物中，若有三分之二的八面体空隙被阳离子所填充称为二八面体型结构 三八面体型：在层状硅酸盐矿物中，若全部的八面体空隙被阳离子所填充称为三八面体型结构。 （d ）同晶取代：杂质离子取代晶体结构中某一结点上的离子而不改变晶体结构类型的现象。 阳离子交换：在粘土矿物中，当结构中的同晶取代主要发生在铝氧层时，一些电价低、半径大的阳离子（如K+、Na+等）将进入晶体结构来平衡多余的负电荷，它们与晶体的结合不很牢固，在一定条件下可以被其它阳离子交换。 （e ）正尖晶石：在AB2O4尖晶石型晶体结构中，若A2+分布在四 面体空隙、而B3+分布于八面体空隙，称为正尖晶石； 反尖晶石：若A2+分布在八面体空隙、而B3+一半分布于四面体空 隙另一半分布于八面体空隙，通式为B(AB)O4，称为反尖晶石。 3-2 （a ）在氧离子面心立方密堆积的晶胞中，画出适合氧离子位置 的间隙类型及位置，八面体间隙位置数与氧离子数之比为若干？四 面体间隙位置数与氧离子数之比又为若干？ （b ）在氧离子面心立方密堆积结构中，对于获得稳定结构各需何 种价离子，其中： （1）所有八面体间隙位置均填满； （2）所有四面体间隙位置均填满； （3）填满一半八面体间隙位置； （4）填满一半四面体间隙位置。 并对每一种堆积方式举一晶体实例说明之。 解：（a ）参见2-5题解答。 （b ）对于氧离子紧密堆积的晶体，获得稳定的结构所需电价离子 及实例如下： （1）填满所有的八面体空隙，2价阳离子，MgO ； （2）填满所有的四面体空隙，1价阳离子，Li2O ； （3）填满一半的八面体空隙，4价阳离子，TiO2； （4）填满一半的四面体空隙，2价阳离子，ZnO 。 3-3 MgO 晶体结构，Mg2+半径为0.072nm ，O2-半径为0.140nm ，计算MgO 晶体中离子堆积系数（球状离子所占据晶胞的体积分数）；计算MgO 的密度。 解：参见2-9题。 3-4 Li2O 晶体，Li+的半径为0.074nm ，O2-的半径为0.140nm ，其密度为1.646g/cm3，求晶胞常数a0；晶
第三章晶体结构 1． 极化能力最强的离子应具有的特性是………………………………………………（） (A) 离子电荷高、离子半径大(B) 离子电荷高、离子半径小 (C) 离子电荷低、离子半径小(D) 离子电荷低、离子半径大 答：(B) 2． 按顺序(用符号>或<)排列下列各组物质的性质： (1)BaO，CaO，NaI，MgO，NaBr的晶格能大小：______________________________； (2)K，As，Cl，Cs，Ni的电离能大小：________________________________________。答：(1) MgO > CaO > BaO > NaBr > NaI (2) Cs < K < Ni < As < Cl 3． CO2是非极性分子，SO2是_________分子，BF3是__________分子，NF3是_________分子，PF5是_________分子。 答：SO2极性分子BF3非极性分子NF3极性分子PF5非极性分子 4． 根据电负性的概念，判断下列化合物：AlCl3、Al2O3、Al2S3、AlF3中，键的极性大小顺序是______________________________________。 答：AlF3> Al2O3> AlCl3> Al2S3 5． 下列分子中属极性分子的是…………………………………………………………（） (A) SiCl4(g) (B) SnCl2(g) (C) CO2(D) BF3 答：(B) 6． 氯苯的偶极矩是1.73D，预计对二氯苯的偶极矩应当是……………………………（） (A) 4.36 D (B) 1.73 D (C) 0 (D) 1.00 D 答：(C) 7． 下列化合物中，极性最大的是…………………………………………………………（） (A) CS2(B) H2S (C) SO3(D) SnCl4 答：(B) 8． BF3分子的偶极矩数值( D )为…………………………………………………………（） (A) 2 (B) 1 (C) 0.5 (D) 0
