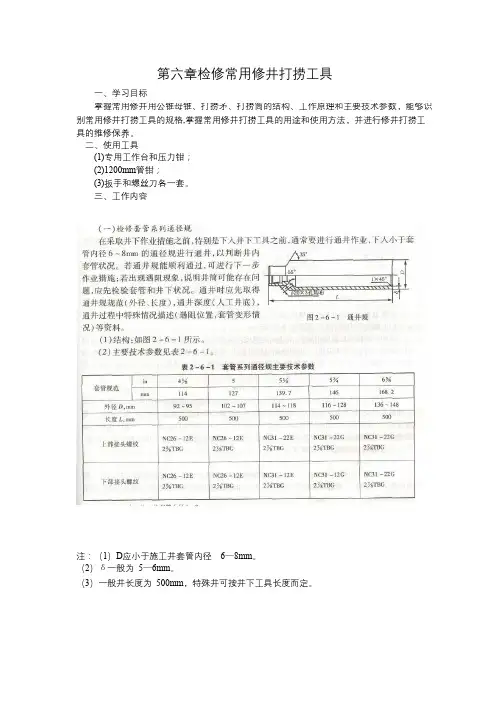

第六章检修常用修井打捞工具
一、学习目标
掌握常用修井用公锥母锥、打捞矛、打捞筒的结构、工作原理和主要技术参数，能够识别常用修井打捞工具的规格,掌握常用修井打捞工具的用途和使用方法，并进行修井打捞工具的维修保养。
二、使用工具
(1)专用工作台和压力钳；
(2)1200mm管钳；
(3)扳手和螺丝刀各一套。
三、工作内容
注：（1）D应小于施工井套管内径6—8mm。
（2）δ一般为5—6mm。
（3）一般井长度为500mm，特殊井可按井下工具长度而定。
3)通井规的维修保养：
①清除通井规本体及螺纹部分的油污等杂质。
②检查螺纹部分有无缺齿、滑扣及变形等现象，影响使用的应予以淘汰。
③检查通井规本体有无损伤及变形等现象，影响使用的应予以淘汰。
④检查通井规水眼有无堵塞。
⑤螺纹部分涂抹黄油，带上护丝，油纸包裹，装箱于干燥处保存。
(二)检修公锥
1．公锥的用途
公锥是一种专门从油管、钻杆、封隔
器、配水器、配产器等有孔落物的内孔进行
造扣打捞的工具。对于带接箍的管类落物，打捞
成功率较高。公锥与正、反扣钻杆及其他工具配
℃合使用，可实现不同的打捞工艺。
2．公锥的结构
公锥是长锥形整体结构。可分为接头
和打捞螺纹两部分，如图2-6-2所示。
接头上部有与钻杆相连接的螺纹。有
正、反扣标志槽，便于归类和识别。接头下
部有细牙螺纹，用以连接引鞋。公锥自上至下
有水眼。
公锥最重要的部分是打捞螺纹，按牙尖角分类有两种不同的规范。
(1)螺纹牙尖角为55，螺距为8牙／25．4。
这种打捞螺纹日前使用较多，其优点是螺纹牙尖角较小，易于吃人落鱼内壁，所需的造
扣扭矩也较小，但巾于牙尖角小，齿根断而也相应较小，螺纹强度较低，不适于打捞材质较硬、韧性较大的落物。如P110材质的落物，在造扣时可能造成螺纹崩扣挤毁，打捞部分螺纹损坏，导致打捞失败。
(2)螺纹牙尖角为89030/，螺距为5牙／25．4mm。
其优点是增大了牙尖角，加大了螺距，也相对的增加了螺纹根部的断面积，从而提高了打捞螺纹的强度，使之能承受较大的造扣扭矩及提拉负荷。但由于牙尖角的增大，在造扣吃人深度与550牙尖角相同的情况下则需要的造扣扭矩增大，因而增加了地面造扣扭矩。这种打捞螺纹对于材质较硬，韧性较大的落物，打捞成功率较高，建议选用。对于一般构·料落鱼的打捞，仍建议选用550牙尖角的打捞螺纹。
3．工作原理
当公锥进入打捞落物内孔之后加似适当的钻压，并转动钻具，迫使打捞螺纹挤压吃人落鱼内壁进行造扣，当所造扣能承受一定的拉力和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞出。
老式公锥多带有数条排屑槽，此槽原设汁意图足排㈩造扣切削时所产生的铁屑。实际造扣工况是挤压成型，并无铁屑生成。实践证明排屑槽末发生效用，而对某些造扣后需要憋压作业又极为不利，因它只能承受10MPa以下的泵压，再高则会由此槽窜通。
4．技术规范
见表2—6—2
表2—6—2 公锥技术规范
5．操作工艺及注意事项
当工具下至鱼顶上部l～2m时开泵冲洗鱼顶，逐步下放：工具至鱼顶，观察泵压变化。
如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以进行造扣打捞。如悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，这时应上提钻柱，然后转动钻柱重新对鱼腔，直至悬重与泵压均有明显变化，公锥人腔才能加压造扣进行打捞。对于鱼腔畅通，泵压无明显变化的落鱼打捞时，应加扶正找中接头或引鞋结构，以防止造扣位置错误酿成事故。
打捞操作时应注意不应猛顿鱼顶，防止将鱼顶或打捞螺纹顿坏，尤其应注意分析判断造扣位置，切忌在落鱼外壁与套管内壁的环形空间造扣，以避免造成严重的后果。
6．公锥的保养
(1)工具使用完毕后，将工具全面清洗，清除公锥本体的油污等杂质。
(2)检查连接螺纹部分和打捞螺纹部分有无缺齿、断裂、滑扣等缺损现象，若缺损严重时
应予淘汰。
(3)对压井液内含盐、含碱等腐蚀物质的应用清水反复冲洗干净再进行保养，以免锈蚀。
(4)连接螺纹部分和打捞螺纹部分涂抹黄油，油纸包裹，装箱于干燥处保存。
7．优缺点
(1)优点：结构简单，操作容易，加工及维修保养方便。
(2)缺点：公锥打捞必须加压旋转造扣，对较长的遇卡落物倒扣时，如操作不当或其他
原因，可能造成多段松扣，出现落鱼螺纹倒散现象，形成多鱼顶，增加打捞次数与打捞难度。
(三)检修母锥
1．用途
母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。对于无内孔或内孔
堵死的圆柱形落物打捞效果更好
母锥足长筒形整体结构，由接头与本体两部分构成，接头上有正、反扣标志槽，本体内锥面上有打捞螺纹，打捞螺纹与公锥相同有550及89030/两种，见图2—6—3所示。
同时也分有排屑槽和无排屑槽两种。
5．操作方法与注意事项
操作方法与注意事项均与公锥相同。
6．母锥的维修保养
(1)工具使用完毕后，将工具全面清洗，清除母锥本体的油污等杂质。
(2)检查连接螺纹部分和打捞螺纹部分有无缺齿、断裂、滑扣等缺损现象
应予淘汰。若缺损严重时
(3)对压井液内含盐、含碱等腐蚀物质的应用清水反复冲洗干净再进行保养，以免锈蚀。
(4)连接螺纹部分和打捞螺纹部分涂抹黄油，油纸包裹，装箱于干燥处保存。
7．优缺点
(1)优点：结构简单，操作容易，加工及维修保养方便。
(2)缺点：公锥扪…捞必须加压旋转造扣，对较长的遇卡落物倒扣时，如操作不当或其
他原因，可能造成多段松扣，出现落鱼螺纹倒散现象，形成多鱼顶，增加打捞次数与打捞难度。
(四)检修滑块卡瓦打捞矛
1．用途
滑块卡瓦打捞矛是内捞工具，它可以打捞钻杆、油管、套铣管、衬管、封隔器、配水器、配产器等具有内孔的落物，又可对遇卡落物进行倒扣作业或配合其他工具使用(如震击器、
倒扣器等)。
2．结构
滑块卡瓦打捞矛有单滑块和双滑块两种，由上接头、矛杆、卡瓦、锁块及螺钉组成，如图2-6-4所示。
上接头：上端有与钻柱相连接的螺纹，下端有与矛杆相连接的内螺纹及与引鞋相连接的外螺纹。接头体上有正反扣识别槽。
矛杆：为柱形长杆，其外径比被打捞的落物内孔小3～4mm。杆身下端除引锥外，还有
一倾斜的燕尾轨，以安装卡瓦。燕尾导轨的终端有一横向燕尾槽，安装锁块，阻止卡瓦自由滑出。在矛杆上的燕尾导轨有单一斜面，也有互相对称，上下错开的双斜面。还可根据特殊需要，加工成双面对称，斜面较短，斜度较小的特殊矛杆。
卡瓦：其圆弧外径与被打捞落物内径相同，表面加工有梳形尖齿。圆弧背部有与矛杆燕尾导轨相同斜度的燕尾槽。
3．工作原理
当矛杆与卡瓦进入鱼腔之后，卡瓦依靠自重向下滑动，卡瓦与斜面产生相对位移，卡瓦齿
