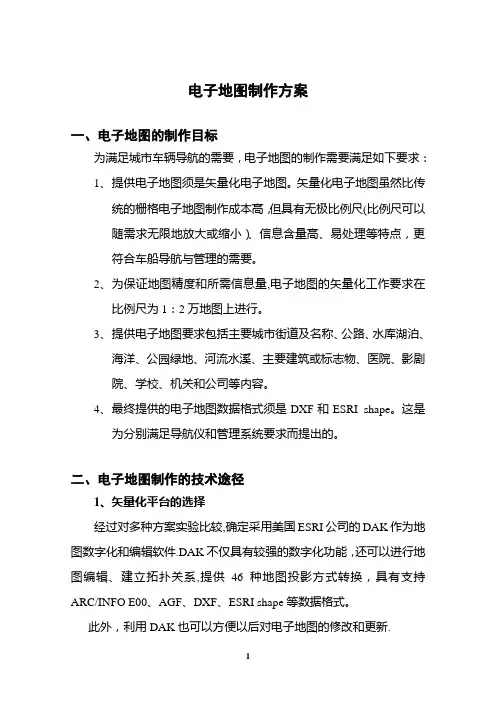

电子地图制作方案
一、电子地图的制作目标
为满足城市车辆导航的需要，电子地图的制作需要满足如下要求：
1、提供电子地图须是矢量化电子地图。矢量化电子地图虽然比传
统的栅格电子地图制作成本高，但具有无极比例尺（比例尺可
以随需求无限地放大或缩小）、信息含量高、易处理等特点，
更符合车船导航与管理的需要。
2、为保证地图精度和所需信息量，电子地图的矢量化工作要求在
比例尺为1:2万地图上进行。
3、提供电子地图要求包括主要城市街道及名称、公路、水库湖泊、
海洋、公园绿地、河流水溪、主要建筑或标志物、医院、影剧
院、学校、机关和公司等内容。
4、最终提供的电子地图数据格式须是DXF和ESRI shape。这是为
分别满足导航仪和管理系统要求而提出的。
二、电子地图制作的技术途径
1、矢量化平台的选择
经过对多种方案实验比较，确定采用美国ESRI公司的DAK作为地图数字化和编辑软件。DAK不仅具有较强的数字化功能，还可以进行地图编辑、建立拓扑关系，提供46种地图投影方式转换，具有支持ARC/INFO E00、AGF、DXF、ESRI shape等数据格式。
此外，利用DAK也可以方便以后对电子地图的修改和更新。
2、纸图的确定
根据电子地图的制作要求，选择1：2万的地图为矢量化对象。
3、其他条件的选择
制作矢量化电子地图在硬件上需要数字化仪、计算机等设备。计算机可以选择普通PC兼容机，数字化仪可选择DAK所支持的CAL
COM9100等品牌。
三、电子地图制作主要工作及步骤
1、地图控制点的选择与测定
因为购买的大比例尺地图缺少经纬度坐标和地理控制点，根据地图数字化的要求，需要首先测定一些高精度控制点。为提高控制精度，控制点的选择既要均匀，还要具有的易测点、易标定的特点。
2、地图数字化分层方案的制定
根据地图数字化的内容和地理信息处理与存储的需要，将地图分为9个图层（Coverage）。
面状图层：包括主要城市街道和公路、建筑、水库湖泊、海洋面状河流，公园绿地等。
城市区界边界层
高速路及主干道层
城市街道图层
次要街道图层
建筑物图层
水体图层
绿地公园图层
线状图层：包括河流水溪、铁路等，此外还包括一些面状图层中部分辅助线。
点状图层：包括主要建筑或标志物，主要医院、影剧院、学校、机关，主要公司等。
在以后使用中可以根据需要从以上8层中提取数据，做更多分层。
3、数字化编码方案制定
为满足电子地图在使用中显示、查询检索和定位导向的需要，在数字化过程中要对地物进行编码。
根据管理中心和车载设备对电子地图的不同要求，地图数字化采取了普遍编码的措施。对某一具体地物来说，其编码即用户标识码（User_ID）共7位，由两部分组成：前3位为属性码，后4位为识别
码。
×××××××
属性码识别码
因为面状图层中的线不必具体区分，所以编码只有3位属性码，没有识别码。
属性码的编码办法：对所有地物，例如普通建筑物、街道边线、边界线等，都采用3位属性码。首位代表大类，第二位和第三位代表终极分类。
地物属性编码首位意义：
1?代表交通及附属设施；
2?代表居民地和建筑；
3?代表代表水系和绿地（海、河湖、水库等）；
4?代表境界；
5?代表城市公共设施及机构；
6?代表其他地形、地貌及人文景观；
9?代表其他辅助性符号；
具体每类地物属性编码如下：（共48类）
首先要将纸图粘贴到数字化仪上。为减小误差，纸图的粘贴要做到平整。对面积比较大或地图图幅多的地图分成多幅分别进行矢量化。地图的矢量化选择常用的手扶跟踪数字化方法。
5、地图的编辑与修改
数字化后得到的电子地图不免有许多错误，需要对其进行编辑修改。地图的编辑在DAK中ARCEDIT模块下进行。经过编辑修改，消除图层中错误的点、线、多边形标识点及编码、不需要的Dangle线、假结点等。
6、地图拓扑关系的建立
为实现对地图的拼接和坐标转换以及空间操作，需要将图层建立起空间拓扑关系。
７、地图的坐标转换
矢量化后地图坐标为数字化仪坐标，没有实际地理意义。此外，
不经过地图的坐标转换就不能进行地图拼接。利用Transform模块将地图数字化仪坐标转换为大地直角坐标或经纬度坐标。
８、地图的无缝拼接
分幅数字化的地图经过地图坐标转换后，再经过在DAK中ARCEDIT 模块下的局部调整后，使用Mapjoin模块进行拼接，得到完整的电子地图。拼接后的电子地图还要重新进行编辑修改，消除错误。
９、有关属性地理信息的添加
电子地图中除了位置信息以外，还包括许多属性信息。首先在属性数据文件中添加相应字段，例如type、name等，然后根据每一地物对应的User-ID，为其添加相应的地理信息。这一部分工作可以通过将DAK与FOXPro等数据库管理系统结合完成。
10、地图格式的转换
根据对电子地图的不同具体用途和要求，经过转换、拼接、编辑修改和添加属性地理信息的电子地图图层（Coverage）格式利用DAK 转换成DXF和ESRI shape格式。
以上是电子地图制作的基本步骤和工作。以后信息更新和添加的方法和步骤基本与制作方法一致。
