火力发电厂化学水处理设计技术规定SDGJ2—85主编部门:西北电力设院批准部门:东北电力设院施行日期:自发布之日起施行水利电力部电力规划设计院关于颁发《火力发电厂化学水处理设计技术规定》SDGJ2—85的通知(85)水电电规字第121号近几年来,随着电力工业的发展和高参数大机组的建设,电厂化学水处理技术迅速发展,积累了许多新的经验。
为了总结近年来水处理设计经验和在设计中更好地采用水处理技术革新和技术革命的新成果,提高设计水平,加速电力建设,我院组织有关设计院对原《火力发电厂化学水处理设计技术规定》(SDGJ2—77)进行了修改。
修订工作经过调查研究、征求意见、组织讨论,并邀请了有关生产、科研、设计、施工、制造等单位的有关同志对修订后的送审稿进行了审查定稿,现颁发执行,原设计技术规定作废。
本规定由水利电力部西北电力设计院和水利电力部东北电力设计院负责管理。
希各单位在执行过程中,注意积累资料,及时总结经验,如发现不妥和需要补充之处,请随时函告水利电力部西北电力设计院和水利电力部东北电力设计院,并抄送我院。
1985年10月22日第一章总则第1.0.1条火力发电厂(以下简称发电厂)水处理设计应满足发电厂安全运行的要求,做到 经济合理、技术先进、符合环境保护的规定,并为施工、运行、维修提供便利条件。
第1.0.2条水处理室在厂区总平面中的位置,宜靠近主厂房,交通运输方便,并适当地留有扩建余地;不宜设在烟囱、水塔、煤场的下风向(按最大频率风向)。
第1.0.3条水处理系统和布置应按发电厂最终容量全面规划,其设施应根据机组分期建设情况及技术经济比较来确定是分期建设还是一次建成。
第1.0.4条本规定适用于汽轮发电机组容量为12~600MW的新建发电厂或扩建发电厂的水处理设计。
第1.0.5条发电厂水处理设计,除应执行本规定外,还应执行现行的有关国家标准、规范及水利电力部颁布的有关规程。
第二章原始资料第2.0.1条在设计前应取得全部可利用的历年来水源水质全分析资料,所需份数应不少于下列规定:对于地面水,全年的资料每月一份,共十二份;对于地下水或海水,全年的资料每季一份,共四份。
一.毕业设计的目的与要求 (2)二.设计内容 (6)1.水质校核 (6)1.1 阴阳离子总量校核 (6)1.2 含盐量校核 (6)1.3 硬度的校核 (7)1.4 补给水系统处理计算 (7)1.5 锅炉的排污率 (7)1.6 锅炉补给水出力确定 (8)2.系统选择 (9)2.1 预处理系统的选择 (9)2.2 除盐系统的选择 (9)2.3 离子交换系统的选择 (9)2.4 系统的选择 (10)2.5 床型选择和树脂选择 (10)3.水处理设备选择 (12)3.1 混床的选择 (12)3.2 阴床的选择 (15)3.3 除CO2 器的计算 (19)3.4 阳离子交换器选择与计算 (22)3.5 活性碳床的计算 (26)3.6 过滤设备的选择 (27)3.7 澄清池选择计算 (28)3.8 水箱的选择计算 (30)3.9 泵的选择 (32)3.10 锅炉水处理布置图 (34)三.总结 (34)四.参考文献 (35)一.毕业设计的目的与要求1.火力发电厂锅炉给水处理设计目的:1、培养学生综合运用所学的基本理论、基本知识和基本技能、分析解决实际问题的能力;2、使学生了解工程设计的基本步骤、内容和方法;3、培养学生独立工作的能力;4、培养学生学习应用专业设计规范、设计手册的能力;5、培养学生编写计算说明书的能力;6、培养学生绘制工程图纸的能力。
2.火力发电厂锅炉给水处理设计要求:1、遵守学校的规章制度。
2、按照布置的课程设计内容,认真计算、校核、绘图。
3、独立完成课程设计。
4、课程设计结束时提交设计说明书和图纸。
3.基本资料3.水质资料二.设计内容1.水质校核1.1 阴阳离子总量校核04.1861.1815.1204.2099.22N 39.10K K 4322+++++++++++=∑NH Fe Mg Ca a 04.1813.016.18015.1223.504.2048.4199.2293.639.102.61+++++=8694.20007.004305.00700.23014.00668.0=+++++=66.3135.45Cl 48.03SO 30.01CO 02.61HCO A 3424233-----++++=∑PO9363.20123.03506.03741.001993.266.3139.045.3543.1203.4879.1701.30002.612.134=++++=++++=%2%15.1%1009363.28994.29363.22.8694|A K A K |<=⨯+-=+-=∑∑∑∑δ 因此,此水样数据总体符合电荷平衡,数据在误差范围内,可参考计算。
火力发电厂水处理系统设计毕业设计1概述 (1)2厂址选择及厂房布置 (3)2.1厂址选择的基本条件 (3)2.1.1厂址选择要贯彻下列原则: (3)2.2建厂地区的地理,地质及气象条件 (4)2.3厂址选择 (4)3设计参数 (6)3.1原始资料 (6)3.2水汽质量标准 (7)4水处理主要工艺的论证及选择 (12)4.1锅炉补给水处理系统 (12)4.1.1.常用除盐方式技术性的比较 (12)4.1.2常用除盐方式的经济性比较 (13)4.1.3预处理系统的选择 (14)4.1.4反渗透进水前处理系统 (14)4.2凝结水精处理系统 (14)4.3循环水处理系统 (15)4.4废水处理系统 (16)5工艺计算 (17)5.1补给水系统工艺计算 (17)5.1.1补给水处理系统出力计算 (17)5.1.2除盐系统工艺计算 (18)5.1.3预除盐系统工艺计算 (27)5.2凝结水处理系统工艺计算 (30)5.3循环水处理系统的工艺计算 (33)5.3.1冷却水量的确定 (33)5.3.2循环冷却水补水水量的确定 (34)5.3.3循环水补充水处理工艺计算 (34)6主要设备选型 (38)6.1锅炉补给水处理系统主要设备选型 (38)6.2凝结水精处理系统主要设备选型 (39)6.3循环水处理系统的主要设备选型 (39)6.4废水处理系统主要设备选型 (40)参考文献 (41)专题论文部分 (43)翻译部分 (52)英文原文 (52)中文译文 (64)致谢 (73)1概述水是电厂锅炉系统中能量传递与转换的介质,其品质的高低直接影响设备的安全性与经济性。
近年来,随着电力工业的发展,高参数、大容量发电机组在我国相继建设投产,对火电厂的水质处理也提出了越来越严格的要求。
为降低锅炉管的腐蚀速率,减小炉管沉积物与结垢量,提高蒸汽品质,延长相关设备的使用年限,减少污染物的排放量,必须对锅炉补给水、凝结水、循环水、废水等一系列相关的水进行除盐等处理。
火力发电厂锅炉补给水处理设计题目8×200+3×300MW火力发电厂水处理院(系):化学与生物工程学院专业: 应用化学班级:姓名:学号:指导老师:完成时间: 2011年 11月11 日课程设计成绩评定表前言水在火力发电厂中的生产工艺中,既是热力系统的工作介质,也是某些热力设备的冷却物质,所以水质的优劣,是影响发电厂安全经济运行的重要因素。
社会不断的进步,对电力的需求也日益增加,随着大型火电机组建设规模不断扩大,人们对电厂锅炉补给水的品质提出了更高的要求,从而对电工厂化学水处理也提出了更高的要求。
火力发电厂的用水多来自于江、河、水库等水力资源,大江、大河、水库中的水含有有机物、胶体等杂质,水中含有溶解的盐类及气体。
其中有些盐类,如钙盐和镁盐进入锅炉,会使锅炉的管壁结成污垢,严重时造成爆管事故。
如果高压蒸汽把盐类带进汽轮机,还会在高压喷嘴或汽轮机叶片上沉积,影响汽轮机的出力和效率,严重时造成汽轮机叶片断裂事故。
另一问题是在水冷却设备中,热水与较冷的水接触后,部分水蒸发成蒸汽排入大气中,把热量带走,因此要损失一部分水。
损失的循环水也较大,我国凝汽式发电厂补给水流约为5%,国际较先进水平补给水流为1%~3%,热电厂由于供热回水损失较大,补给水流为30%以上,造成电厂年运行费用增大。
因此为了保证热力系统中有良好的水质,必须对水进行适当的净化处理和严格的监督水汽质量。
所以电厂中必须设置锅炉水处理系统,对原水进行化学加药除氧、离子交换除盐、过滤澄清除杂质等处理。
课程设计是工科教育实践性教学环节的一个重要组成部分,目的是培养学生运用所学理论知识解决实际问题的能力与方法,同时提高学生的独立工作能力,为毕业论文(设计)打好基础。
目录课程设计任务书 (1)第一章.课程设计说明书 (3)一.设计的目的和意义 (3)二.设计依据和范围 (3)三.工艺说明 (5)四。
构筑物与设备的工艺设计 (5)第二章.课程设计计算内容 (6)一.补给水处理系统出力的计算 (6)二。
火力发电厂锅炉补给水处理设计6X200MW机组火力发电厂锅炉水处理设计(夏季水质) 院(系):专业:班级:姓名:学号:指导老师:完成时间:年月日课程设计成绩评定表水在火力发电厂中的生产工艺中,既是热力系统的工作介质,也是某些热力设备的冷却物质,所以水质的优劣,是影响发电厂安全经济运行的重要因素。
社会不断的进步,对电力的需求也日益增加,随着大型火电机组建设规模不断扩大,人们对电厂锅炉补给水的品质提出了更高的要求,从而对电工厂化学水处理也提出了更高的要求。
火力发电厂的用水多来自于江、河、水库等水力资源,大江、大河、水库中的水含有有机物、胶体等杂质,水中含有溶解的盐类及气体。
其中有些盐类,如钙盐和镁盐进入锅炉,会使锅炉的管壁结成污垢,严重时造成爆管事故。
如果高压蒸汽把盐类带进汽轮机,还会在高压喷嘴或汽轮机叶片上沉积,影响汽轮机的出力和效率,严重时造成汽轮机叶片断裂事故。
另一问题是在水冷却设备中,热水与较冷的水接触后,部分水蒸发成蒸汽排入大气中,把热量带走,因此要损失一部分水。
损失的循环水也较大,我国凝汽式发电厂补给水流约为5%,国际较先进水平补给水流为1%~3%,热电厂由于供热回水损失较大,补给水流为30%以上,造成电厂年运行费用增大。
因此为了保证热力系统中有良好的水质,必须对水进行适当的净化处理和严格的监督水汽质量。
所以电厂中必须设置锅炉水处理系统,对原水进行化学加药除氧、离子交换除盐、过滤澄清除杂质等处理。
本次课程设计以6X200MW汽包锅炉为题目来探讨发电厂锅炉水处理设计等问题。
课程设计是工科教育实践性教学环节的一个重要组成部分,目的是培养学生运用所学理论知识解决实际问题的能力与方法,同时提高学生的独立工作能力,为毕业论文(设计)和今后的工作打好基础。
第一章课程设计任务书1.1 课程设计的目的1.2 课程设计的方式1.3 课程设计的容1.4 课程设计的要求1.5 课程设计的题目1.6 设计原始资料1.6.1 锅炉额定蒸发量1.6.2 水源夏季水质1.7 课程设计的安排1.8 课程设计成果第二章课程设计说明书2.1 课程设计的目的与意义2.2 设计的方案选择2.2.1 设计的依据和围2.2.2 工艺方案的选择2.3 工艺说明2.4 建筑物与设备的工艺设置第三章课程设计计算书3.1 补给水处理系统出力的计算3.2 体再生混床的计算3.3 强碱阴离子交换器的计算器的计算3.4 大气式除CO23.5 强酸阳离子交换器的计算3.6无阀滤池的计算第四章总结参考文献第一章课程设计任务书1.1 课程设计目的课程设计是工科教育实践性教学环节的一个重要组成部分,目的是培养学生运用所学理论知识解决实际问题的能力与方法,同时提高学生的独立工作能力,为毕业论文(设计)打好基础。
给水处理厂课程设计计算书1.1 工艺流程方案水厂采用如图1所示的工艺流程。
通过对主要处理构筑物的分析比较,从中制定出水厂处理工艺流程如图2所示。
↓↑图1 水厂处理工艺流程↓↓↓↓↓↓↓↓图2 水厂处理工艺流程框图(构筑物)1.2水处理构筑物计算 1.2.1配水井设计计算 1. 设计参数配水井设计规模为4012.5m 3/h 。
2. 设计计算(1)配水井有效容积配水井水停留时间采用2~3min ,取 2.5min T =,则配水井有效容积为:34012.5 2.5/60167.19W QT m ==⨯=(2)进水管管径1D配水井进水管的设计流量为334012.5/ 1.11/Q m h m s ==,查水力计算表知,当进水管管径11100D mm =时, 1.179/v m s =(在1.0~1.2/m s 范围内)。
(3)矩形薄壁堰进水从配水井底中心进入,经等宽度堰流入2个水斗再由管道接入2座后续处理构筑物。
每个后续处理构筑物的分配水量为334012.5/22006.25/0.557/q m h m s ===。
配水采用矩形薄壁溢流堰至配水管。
① 堰上水头H因单个出水溢流堰的流量为30.557/557/q m s L s ==,一般大于100/L s 采用矩形堰,小于100/L s 采用三角堰,所以本设计采用矩形堰(堰高h 取0.5m )。
矩形堰的流量公式为:3/2q =式中q ——矩形堰的流量,3/m s ;m ——流量系数,初步设计时采用0.42m =;b ——堰宽,m ,取堰宽 6.28b m =;H ——堰上水头,m 。
已知30.557/q m s =,0.42m =, 5.71b m =,代入下式,有:2/32/30.14H m ===② 堰顶宽度B 根据有关试验资料,当0.67BH<时,属于矩形薄壁堰。
取0.05B m =,这时0.36BH=(在0~0.67范围内),所以,该堰属于矩形薄壁堰。

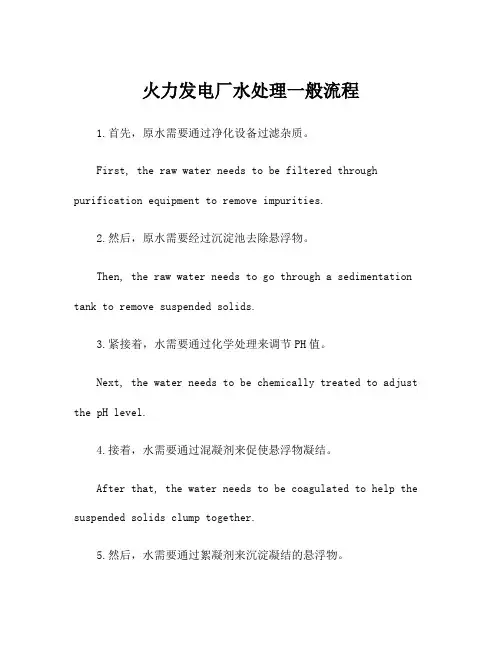

火力发电厂水处理一般流程1.首先,原水需要通过净化设备过滤杂质。
First, the raw water needs to be filtered through purification equipment to remove impurities.2.然后,原水需要经过沉淀池去除悬浮物。
Then, the raw water needs to go through a sedimentation tank to remove suspended solids.3.紧接着,水需要通过化学处理来调节PH值。
Next, the water needs to be chemically treated to adjust the pH level.4.接着,水需要通过混凝剂来促使悬浮物凝结。
After that, the water needs to be coagulated to help the suspended solids clump together.5.然后,水需要通过絮凝剂来沉淀凝结的悬浮物。
Then, the water needs to be flocculated to settle the coagulated suspended solids.6.接下来,水需要通过砂滤器进一步去除杂质。
Next, the water needs to pass through sand filters to further remove impurities.7.紧随其后,水需要进行活性炭过滤以去除异味和色泽。
Following that, the water needs to undergo activated carbon filtration to remove odor and color.8.此外,水需要通过反渗透膜来去除溶解的盐和有机物。
Furthermore, the water needs to pass through reverse osmosis membranes to remove dissolved salts and organics.9.接着,水需要进行杀菌消毒以杀灭细菌和病毒。

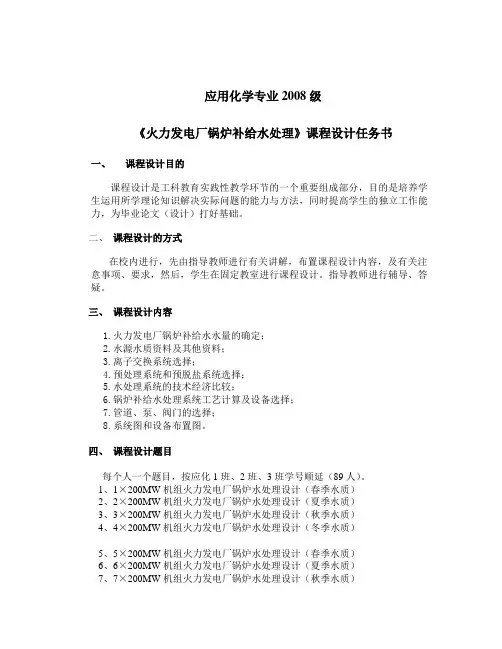

应用化学专业2008级《火力发电厂锅炉补给水处理》课程设计任务书一、课程设计目的课程设计是工科教育实践性教学环节的一个重要组成部分,目的是培养学生运用所学理论知识解决实际问题的能力与方法,同时提高学生的独立工作能力,为毕业论文(设计)打好基础。
二、课程设计的方式在校内进行,先由指导教师进行有关讲解,布置课程设计内容,及有关注意事项、要求,然后,学生在固定教室进行课程设计。
指导教师进行辅导、答疑。
三、课程设计内容1.火力发电厂锅炉补给水水量的确定;2.水源水质资料及其他资料;3.离子交换系统选择;4.预处理系统和预脱盐系统选择;5.水处理系统的技术经济比较;6.锅炉补给水处理系统工艺计算及设备选择;7.管道、泵、阀门的选择;8.系统图和设备布置图。
四、课程设计题目每个人一个题目,按应化1班、2班、3班学号顺延(89人)。
1、1×200MW机组火力发电厂锅炉水处理设计(春季水质)2、2×200MW机组火力发电厂锅炉水处理设计(夏季水质)3、3×200MW机组火力发电厂锅炉水处理设计(秋季水质)4、4×200MW机组火力发电厂锅炉水处理设计(冬季水质)5、5×200MW机组火力发电厂锅炉水处理设计(春季水质)6、6×200MW机组火力发电厂锅炉水处理设计(夏季水质)7、7×200MW机组火力发电厂锅炉水处理设计(秋季水质)8、8×200MW机组火力发电厂锅炉水处理设计(冬季水质)9、1×300MW机组火力发电厂锅炉水处理设计(春季水质)10、2×300MW机组火力发电厂锅炉水处理设计(夏季水质)11、3×300MW机组火力发电厂锅炉水处理设计(秋季水质)12、4×300MW机组火力发电厂锅炉水处理设计(冬季水质)13、5×300MW机组火力发电厂锅炉水处理设计(春季水质)14、6×300MW机组火力发电厂锅炉水处理设计(夏季水质)15、7×300MW机组火力发电厂锅炉水处理设计(秋季水质)16、8×300MW机组火力发电厂锅炉水处理设计(冬季水质)17、1×200+1×300MW机组火力发电厂锅炉水处理设计(春季水质)18、2×200+1×300MW机组火力发电厂锅炉水处理设计(夏季水质)19、3×200+1×300MW W机组火力发电厂锅炉水处理设计(秋季水质)20、4×200+1×300MW机组火力发电厂锅炉水处理设计(冬季水质)21、5×200+1×300MW机组火力发电厂锅炉水处理设计(春季水质)22、6×200+1×300MW机组火力发电厂锅炉水处理设计(夏季水质)23、7×200+1×300MW机组火力发电厂锅炉水处理设计(秋季水质)24、8×200+1×300MW机组火力发电厂锅炉水处理设计(冬季水质)25、1×200+3×300MW机组火力发电厂锅炉水处理设计(春季水质)26、2×200+2×300MW W机组火力发电厂锅炉水处理设计(夏季水质)27、3×200+2×300MW机组火力发电厂锅炉水处理设计(秋季水质)28、4×200+2×300MW W机组火力发电厂锅炉水处理设计(冬季水质)29、5×200+2×300MW机组火力发电厂锅炉水处理设计(春季水质)30、6×200+2×300MW机组火力发电厂锅炉水处理设计(夏季水质)31、7×200+2×300MW机组火力发电厂锅炉水处理设计(秋季水质)32、8×200+2×300MW机组火力发电厂锅炉水处理设计(冬季水质)33、1×200+4×300MW W机组火力发电厂锅炉水处理设计(春季水质)34、2×200+3×300MW机组火力发电厂锅炉水处理设计(夏季水质)35、3×200+3×300MW机组火力发电厂锅炉水处理设计(秋季水质)36、4×200+3×300MW机组火力发电厂锅炉水处理设计(冬季水质)37、5×200+3×300MW机组火力发电厂锅炉水处理设计(春季水质)38、6×200+3×300MW机组火力发电厂锅炉水处理设计(夏季水质)39、7×200+3×300MW机组火力发电厂锅炉水处理设计(秋季水质)40、8×200+3×300MW机组火力发电厂锅炉水处理设计(冬季水质)41、1×200+5×300MW机组火力发电厂锅炉水处理设计(春季水质)42、2×200+4×300MW机组火力发电厂锅炉水处理设计(夏季水质)43、3×200+4×300MW机组火力发电厂锅炉水处理设计(秋季水质)44、4×200+4×300MW机组火力发电厂锅炉水处理设计(冬季水质)45、5×200+4×300MW机组火力发电厂锅炉水处理设计(春季水质)46、6×200+4×300MW机组火力发电厂锅炉水处理设计(夏季水质)47、7×200+4×300MW机组火力发电厂锅炉水处理设计(秋季水质)48、8×200+4×300MW机组火力发电厂锅炉水处理设计(冬季水质)49、1×200+6×300MW机组火力发电厂锅炉水处理设计(春季水质)50、2×200+5×300MW机组火力发电厂锅炉水处理设计(夏季水质)51、3×200+5×300MW机组火力发电厂锅炉水处理设计(秋季水质)52、4×200+5×300MW机组火力发电厂锅炉水处理设计(冬季水质)53、5×200+5×300MW机组火力发电厂锅炉水处理设计(春季水质)54、6×200+5×300MW机组火力发电厂锅炉水处理设计(夏季水质)55、7×200+5×300MW机组火力发电厂锅炉水处理设计(秋季水质)56、8×200+5×300MW机组火力发电厂锅炉水处理设计(冬季水质)57、1×200MW+7×300MW机组火力发电厂锅炉水处理设计(春季水质)58、2×200MW+6×300MW机组火力发电厂锅炉水处理设计(夏季水质)59、3×200MW+6×300MW机组火力发电厂锅炉水处理设计(秋季水质)60、4×200MW+6×300MW机组火力发电厂锅炉水处理设计(冬季水质)61、5×200MW+6×300MW机组火力发电厂锅炉水处理设计(春季水质)62、6×200MW+6×300MW机组火力发电厂锅炉水处理设计(夏季水质)63、7×200MW+6×300MW机组火力发电厂锅炉水处理设计(秋季水质)64、8×200MW+6×300MW机组火力发电厂锅炉水处理设计(冬季水质)65、1×200MW+1×600MW机组火力发电厂锅炉水处理设计(春季水质)66、2×200MW+1×600MW机组火力发电厂锅炉水处理设计(夏季水质)67、3×200MW+1×600MW机组火力发电厂锅炉水处理设计(秋季水质)68、4×200MW+1×600MW机组火力发电厂锅炉水处理设计(冬季水质)69、5×200MW+1×600MW机组火力发电厂锅炉水处理设计(春季水质)70、6×200MW+1×600MW机组火力发电厂锅炉水处理设计(夏季水质)71、7×200MW+1×600MW机组火力发电厂锅炉水处理设计(秋季水质)72、8×200MW+1×600MW机组火力发电厂锅炉水处理设计(冬季水质)73、1×600MW机组火力发电厂锅炉水处理设计(春季水质)74、2×600MW机组火力发电厂锅炉水处理设计(夏季水质)75、3×600MW机组火力发电厂锅炉水处理设计(秋季水质)76、4×600MW机组火力发电厂锅炉水处理设计(冬季水质)77、5×600MW机组火力发电厂锅炉水处理设计(春季水质)78、6×600MW机组火力发电厂锅炉水处理设计(夏季水质)79、7×600MW机组火力发电厂锅炉水处理设计(秋季水质)80、8×600MW机组火力发电厂锅炉水处理设计(冬季水质)81、1×300MW+1×600MW机组火力发电厂锅炉水处理设计(春季水质)82、2×300MW+1×600MW机组火力发电厂锅炉水处理设计(夏季水质)83、3×300MW+1×600MW机组火力发电厂锅炉水处理设计(秋季水质)84、4×300MW+1×600MW机组火力发电厂锅炉水处理设计(冬季水质)85、5×300MW+1×600MW机组火力发电厂锅炉水处理设计(春季水质)86、6×300MW+1×600MW机组火力发电厂锅炉水处理设计(夏季水质)87、7×300MW+1×600MW机组火力发电厂锅炉水处理设计(秋季水质)88、8×300MW+1×600MW机组火力发电厂锅炉水处理设计(冬季水质)89、1×300MW+2×600MW机组火力发电厂锅炉水处理设计(春季水质)200MW、300MW、600MW锅炉额定蒸发量分别为670t/h、1025t/h、1900t/h;全部锅炉定位为汽包锅炉。
一.设计原始资料1.净产水量:5000m3/d2.水源为河水3.(1)最高浑浊度为2000NTU(2)碱度为5mg/L(3)总硬度:月平均最高368mg/L, 月平均最低156mg/L(4)PH值:6.9—7.6(5)色度:12度(6)大肠菌群数:1800CFU/100ml(7)水温:月平均最高27.7℃月平均最低6.9℃4.净化出水要求:达到《国家生活饮用水卫生标准》(GB5749-2006)要求。
5.净水厂地形图:比例尺1:2006.地形资料:拟建水厂厂址地形平坦,地质为砂质粘土,地基承载力特征值fa=600kPa,无地下水7.各种材料均可供应。
二、水厂工艺流程选择(一).确定净水厂的设计水量根据GB50013—2006规定:水处理构筑物的设计水量,应按最高日供水量加水厂自用水量确定。
水厂自用水率应根据原水水质、所采用的处理工艺和构筑物类型等因素通过计算确定,一般可采用设计水量的5%~10%。
当滤池反冲洗水采取回用时,自用水率可适当减小。
考虑滤池反冲洗水采取回用及用水安全,自用水率取8%则设计水量G=5000×(1+0.08)=5400 m3/d(二)确定净水厂工艺流程和净化构筑物的型式原水的含沙量或色度、有机物、致突变前体物等含量较高,臭味明显或为改善凝聚效果,可在常规处理前增设预处理。
原水来自河水含沙量较低,色度12度,满足GB5749-2006 《生活饮用水卫生标准》,可以不进行原水的预处理。
设计工艺流程:取水→一级泵站→管式静态混合器→穿孔旋流絮凝池→斜管沉淀池→无阀滤池→消毒剂→清水池→二级泵站→用户三、混凝剂的投配根据最高浊度,此河水水质与长江水类似,则混凝剂PAC采用碱式氯化铝(含三氧化二铝10%),投加量最高为20mg/L,无需助凝剂。
沉淀或澄清时间1.2h。
每天工作时间为18h。
1.溶解池W1和溶液池W2的确定W2=aQ/417cn=18×100×20×5400/18 /(1000×1000×10×2)=0.54m3n----液体投加混凝剂时,溶解次数应根据混凝剂投加量和配制条件等因素确定,每日不宜超过3次,取2次。
