盈建科-基础常见问题

Q2：怎么考虑水浮力的计算？ 水浮力作用于筏板底面，按阿基米德定律计算，浮力 F 的单位是 kN/m2：
F = 9.8 h w d ，hw 为水头标高，d 为筏板底标高，F 为浮力。当水头标高小于
筏板底标高时，浮力为零。具体见基础答疑二或 F1 帮助。 Q3：能不能做抗拔桩的设计？ 可以，下面介绍 YJK 中抗拔桩的计算模型
以下是两桩承台的冲切验算结果：
第4页
北京盈建科软件有限责任公司研发部
Q5：桩承台、桩法基础，冲跨比怎么算？ 单柱矩形承台，严格按照桩基规范（JGJ94-2008）第 5.9.7 条执行，按 X 向和 Y 向分别计算冲跨比：
0 x a 0 x / h0
0 y a 0 y / h0
其他承台，按冲跨比等于 1.0 计算。
第 5.9.7 条规定“ 0 x 、 0 y 均应满足 0.25~1.0 的要求” 。因此冲切锥与承台底面的 夹角 在 45 度和 75 度之间：
arctan
1

计算冲切力时，应扣除冲wk.baidu.com锥范围内的桩反力：
第5页
北京盈建科软件有限责任公司研发部
Q6：水池、大储罐基础，在软件中如何设计？ 按筏板建模，在边界施加附加弯矩。 Q7：直径 20m 的圆形风电基础，在软件中如何设计？ 可按圆形筏板建模，采用通用的有限元法计算。但是，这种类型的基础，软件未 做过专门的实例验证。 Q8：基础和地基之间是否可能出现拉力？ 真实情况下，不可能出现。软件中，可能出现。原因如下：地基土对筏板的支撑 作用，软件中采用弹簧来模拟，弹簧同时具有拉、压刚度。 Q9：内筒冲切，筒底压力怎么考虑？ 内筒冲切验算采用以下公式：
Fl um h 0 0.7 hp f t /
式中冲切力 Fl 等于上部荷载减冲切锥内的桩、土反力之和。 冲切锥内桩、土反力取决于计算方法，以框筒结构平板式筏基为例：当采用倒楼 盖法计算时，基底压力成直线分布；当采用弹性地基梁板法计算时，核心筒下基 底压力较大，从核心筒向周边递减。
倒楼盖法基底压力 弹性地基梁板法基底压力分布 对于框筒结构，核心筒、外框、裙房的荷载和刚度差异较大，导致基底压力不符 合直线分布，宜采用弹性地基梁板法计算基底压力。因筒底压力较平均值大，冲 切力相应减少，筏板厚度更容易满足要求。 在“内筒冲切计算书”中，可以查看每个基本组合下的上部荷载、桩土反力、冲 切力和最不利组合下的验算结果：
第6页
北京盈建科软件有限责任公司研发部
第7页
北京盈建科软件有限责任公司研发部
Q10：带边框柱的剪力墙怎么考虑？ 冲切验算时，将边框柱和剪力墙合在一起，作为一个验算单元考虑，相当于一个 异形柱。下图中，白线为冲切锥与筏板底面的交线，蓝线为冲切临界截面：
带边框柱的墙肢 带边框柱的 L 形墙 带边框柱的 L 形墙 验算时，考虑不平衡弯矩的影响，验算每个角点处的剪应力是否超限（见上图中 的白色小圆点） ，验算公式为： i 0.7 0.4 1.2 / s hp f t ，式中 i 为临界截面角 点的序号：
上述三种情形，软件自动实现“墙、柱合算” 。其他情况，可通过人工交互的方 式，指定需要“合算”的柱和墙肢，例如：
特殊情形下以人工交互方式实现“墙、柱合算” 采用“自动识别+人工交互”的方式，基本上可以涵盖“带边框柱剪力墙”的所 有情况。总结一下，要点如下： 1、边框柱和墙肢合成一个计算单元，相当于按异形柱计算； 2、按“凸包+偏移”的几何算法，确定冲切破坏锥和临界截面的轮廓线； 3、验算临界截面每个角点上的剪应力，一定涵盖最大剪应力点； 4、验算剪应力时，考虑不平衡弯矩。
北京盈建科软件有限责任公司研发部
Q1：多层接基础如何实现？ 一般来说，上部结构的底部的一层和基础相连。但是也有不等高嵌固的情形，如 下图所示，左边单层框架设独立柱基，右边的主楼下设筏板。
对于上述不等高嵌固情形，应按 3 步操作： 1、在楼层组装时，与基础相连构件的最大底标高应设为 3.6m（第 2 自然层层底 标高） 。
第3页
北京盈建科软件有限责任公司研发部
Q4：两桩承台在软件中是按梁模型算的么？ 1、正截面受弯和斜截面受剪按梁模型计算。 2、不验算冲切 以图示两桩承台为例：
以下是“1.2 恒+1.4 活”下的弯矩图，X 向弯矩分别为 540.4 和 1292.7，Y 向弯 矩都是 0：
以下是受剪验算结果和计算书， 从计算书中看出，受剪承载力最不利截面的法线 方向，与 X 轴夹角为 0 度或 180 度：

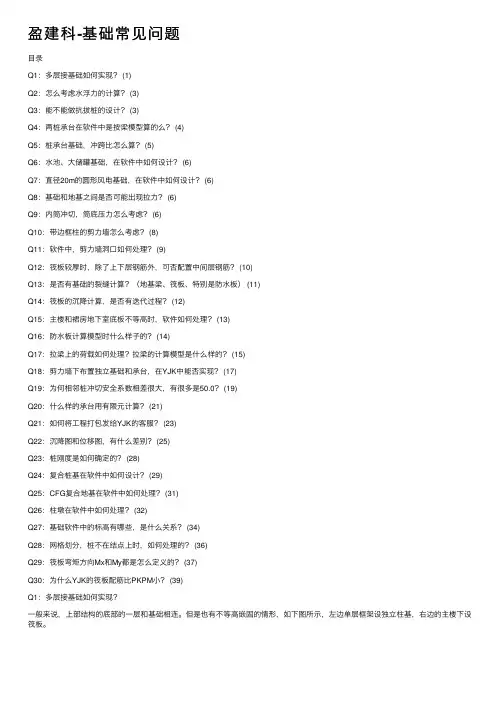

目录
Q1：多层接基础如何实现？ ....................................................................................... 1 Q2：怎么考虑水浮力的计算？ ................................................................................... 3 Q3：能不能做抗拔桩的设计？ ................................................................................... 3 Q4：两桩承台在软件中是按梁模型算的么？ ........................................................... 4 Q5：桩承台基础，冲跨比怎么算？ ........................................................................... 5 Q6：水池、大储罐基础，在软件中如何设计？ ....................................................... 6 Q7：直径 20m 的圆形风电基础，在软件中如何设计？.......................................... 6 Q8：基础和地基之间是否可能出现拉力？ ............................................................... 6 Q9：内筒冲切，筒底压力怎么考虑？ ....................................................................... 6 Q10：带边框柱的剪力墙怎么考虑？ ......................................................................... 8 Q11：软件中，剪力墙洞口如何处理？ ..................................................................... 9 Q12：筏板较厚时，除了上下层钢筋外，可否配置中间层钢筋？ ....................... 10 Q13：是否有基础的裂缝计算？（地基梁、筏板、特别是防水板） ................... 11 Q14：筏板的沉降计算，是否有迭代过程？ ........................................................... 12 Q15：主楼和裙房地下室底板不等高时，软件如何处理？ ................................... 13 Q16：防水板计算模型时什么样子的？ ................................................................... 14 Q17：拉梁上的荷载如何处理？拉梁的计算模型是什么样的？ ........................... 15 Q18：剪力墙下布置独立基础和承台，在 YJK 中能否实现？ ............................. 17 Q19：为何相邻桩冲切安全系数相差很大，有很多是 50.0？ ............................... 19 Q20：什么样的承台用有限元计算？ ....................................................................... 21 Q21：如何将工程打包发给 YJK 的客服？ ............................................................. 23 Q22：沉降图和位移图，有什么差别？ ................................................................... 25 Q23：桩刚度是如何确定的？ ................................................................................... 28 Q24：复合桩基在软件中如何设计？ ....................................................................... 29 Q25：CFG 复合地基在软件中如何处理？ .............................................................. 31 Q26：柱墩在软件中如何处理？ ............................................................................... 32 Q27：基础软件中的标高有哪些，是什么关系？ ................................................... 34 Q28：网格划分，桩不在结点上时，如何处理的？ ............................................... 36 Q29：筏板弯矩方向 Mx 和 My 都是怎么定义的？................................................ 37 Q30：为什么 YJK 的筏板配筋比 PKPM 小？ ........................................................ 39
局部抗浮计算模型，要点如下 1、承台作为防水板的固定支座，承台桩不发生位移 2、考虑三种荷载：防水板的自重，防水板的附加恒载，水浮力。考虑两种组合： 标准抗浮组合（1.0 恒-1.0 浮） 、基本抗浮组合（1.0 恒-1.4 浮） 3、防水板内的非承台桩，按弹簧考虑。弹簧刚度 K 取桩抗拉刚度。 整体抗浮计算模型，要点如下 1、承台不作为防水板的固定支座。承台桩可能发生竖向位移。 2、除考虑自重、附加恒载、水浮力外，还考虑上部结构柱、墙恒荷载。考虑两 种组合：标准抗浮组合（1.0 恒-1.0 浮） 、基本抗浮组合（1.0 恒-1.4 浮） 3、防水板内的非承台桩和承台桩，都按弹簧考虑。弹簧刚度 K 取桩抗拉刚度。 总结如下 1、采用哪种计算模型，取决于计算假定。认为承台处上部荷载足以抵抗防水板 传递过来的水浮力， 承台桩不可能发生竖向位移时， 可采用局部抗浮计算。 否则， 应按整体抗浮计算。 2、采用局部抗浮模型时，防水板只发生局部弯矩，不发生整体弯曲。采用整体 抗浮模型是，防水板上既有局部弯矩也有整体弯矩。因此，后者的配筋量一般比 前者大。
2、基础建模参数设置中，指定“与基础相连的楼层号输入方式”为普通楼层， 楼层号填入 2。
第1页
北京盈建科软件有限责任公司研发部
3、点击“重新读取” ，按“不等高嵌固情形”重新获得上部结构信息。并在此基 础上进行基础构件的布置。
广义楼层适用于上部结构按“广义层”建模的情形。
第2页
北京盈建科软件有限责任公司研发部
