建筑电气照明电气照明施工图的识读 ppt课件

4）电话通信系统工程图。电话通信系统是现代建筑必须设置的一个弱电工程，它主要包括电话通信，电话传真。电传。无线寻呼。电脑联网等。常用的图纸主要有电话配线系统框图。电话配线平面图，电话设备平面图等。
PPT课件
17
二、电气施工图的表示
1. 常用图线绘制电气图所用的各种线条统称为图线。常用图线见表的D-1
PPT课件
13
2．项目简介
（2）电力和照明工程图。
1）电力和照明平面图。是表示建筑物内电力设备。照明设备和配电线路平面布置的图纸，是一种位置简图。
它主要表现电力及照明线路的敷设位置，敷设方式，导线型号、截面、根数，线管的种类及线管管径，同时还标出各种用电设备（照明灯、吊扇、风机泵、插座）及配电设备（配电箱。控制箱。开关）的型号。数量。安装方式和相对位置。

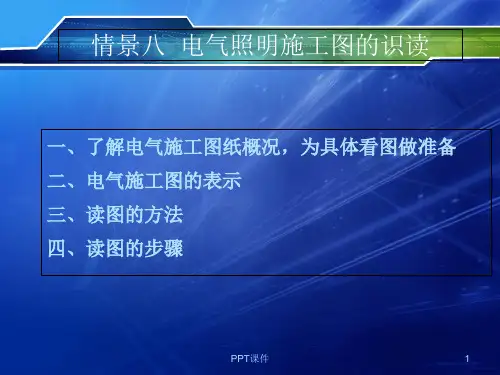

情景八电气照明施工图的识读
一、了解电气施工图纸概况，为具体看图做准备二、电气施工图的表示三、读图的方法四、读图的步骤
PPT课件
1
一、了解电气施工图纸概况
（一）建筑电气工程施工图的分类
建筑电气工程施工图是以统一定的图形和文字符号辅
以简单扼要的文字说明，把建筑中电气设备安装位置、配管
配线方式、安装规格、型号以及其他一些特征和它们相互之
PPT课件
11
（二）建筑电气工程项目的分类及简介
1、项目分类电气工程是指某建筑的供电。用电工程，它通常包括以下几项内容。（1）外线工程。室外电源供电线路，主要是架空电力线路和电缆线路。（2）变配电工程。由变压器。高低压配电柜。母线。电缆，继电保护与电气计量等设备构成的变配电所。（3）室内配线工程。主要有线管配线，桥架线槽配线，瓷瓶配线。钢索配线等。（4）利电力工程。各种风机。水泵。电梯。机床。起重机等动力设备（各种型式的电动机）和控制器与动力配电箱。（5）照明工程。照明灯具。开关。插座，电扇和照明配电箱等设备。（6）防雷工程。建筑物。电气装置和其他设备的防雷设施。（7）接地工程。各种电气装置的工作接地和保护接地系统。（8）弱电工程。消防报警系统。安保系统，广播，电话。闭路电视系统

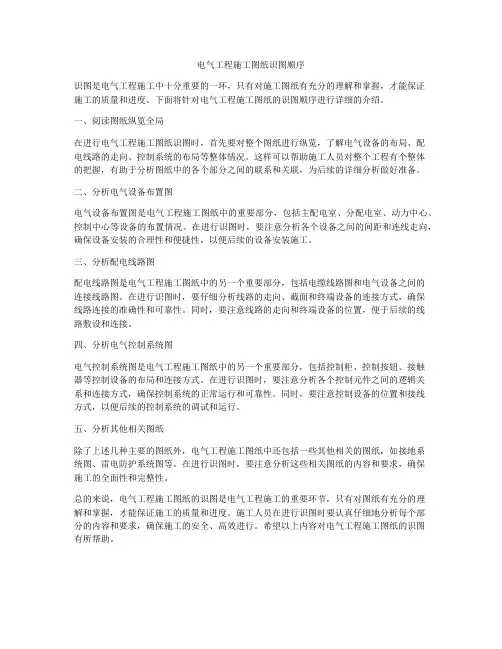

电气工程施工图纸识图顺序

电气工程施工图纸识图顺序识图是电气工程施工中十分重要的一环，只有对施工图纸有充分的理解和掌握，才能保证施工的质量和进度。

下面将针对电气工程施工图纸的识图顺序进行详细的介绍。

一、阅读图纸纵览全局在进行电气工程施工图纸识图时，首先要对整个图纸进行纵览，了解电气设备的布局、配电线路的走向、控制系统的布局等整体情况。

这样可以帮助施工人员对整个工程有个整体的把握，有助于分析图纸中的各个部分之间的联系和关联，为后续的详细分析做好准备。

二、分析电气设备布置图电气设备布置图是电气工程施工图纸中的重要部分，包括主配电室、分配电室、动力中心、控制中心等设备的布置情况。

在进行识图时，要注意分析各个设备之间的间距和连线走向，确保设备安装的合理性和便捷性，以便后续的设备安装施工。

三、分析配电线路图配电线路图是电气工程施工图纸中的另一个重要部分，包括电缆线路图和电气设备之间的连接线路图。

在进行识图时，要仔细分析线路的走向、截面和终端设备的连接方式，确保线路连接的准确性和可靠性。

同时，要注意线路的走向和终端设备的位置，便于后续的线路敷设和连接。

四、分析电气控制系统图电气控制系统图是电气工程施工图纸中的另一个重要部分，包括控制柜、控制按钮、接触器等控制设备的布局和连接方式。

在进行识图时，要注意分析各个控制元件之间的逻辑关系和连接方式，确保控制系统的正常运行和可靠性。

同时，要注意控制设备的位置和接线方式，以便后续的控制系统的调试和运行。

五、分析其他相关图纸除了上述几种主要的图纸外，电气工程施工图纸中还包括一些其他相关的图纸，如接地系统图、雷电防护系统图等。

在进行识图时，要注意分析这些相关图纸的内容和要求，确保施工的全面性和完整性。

总的来说，电气工程施工图纸的识图是电气工程施工的重要环节，只有对图纸有充分的理解和掌握，才能保证施工的质量和进度。

施工人员在进行识图时要认真仔细地分析每个部分的内容和要求，确保施工的安全、高效进行。

希望以上内容对电气工程施工图纸的识图有所帮助。

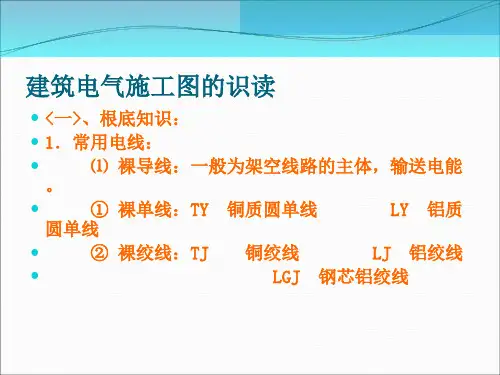

建筑电气施工图识图详解PPT课件

④ 线路敷设方式：绝缘子布线、管子布线、线槽布线、电缆布线等
⑤ 照明设备器具的布置：安装高度及平面位置
⑥ 接地防雷情况
⑶ 识读脉络：进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
设计说明一般是一套电气施工图的第一张图纸，主要包括：〔1〕工程概况;〔2〕设计依据;〔3〕设计范围;〔4〕供配电设计;〔5〕照明设计;〔6〕线路敷设; 〔7〕设备安装;〔8〕防雷接地;〔9〕弱电系统;〔10〕施工本卷须知。
；
3
GB 50200—94〕；
4
二、设计内容
本工程电气设计工程包括380V/220V供配电系统、照明系统、防雷接地系统和电视系统。
三、供电系统
1 供电方式
本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别引至各用电点；接地系统为TN-C-S 系统，进户处零线须重复接地，设专用PE线，接地电阻不大于4Ω；本工程采用放射式供电方式。
2
(￠10圆钢)作为接闪
器，并形成不大于24×16的避雷网，并与引下线牢固相连。
避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架，外露长度为，支架间距，转弯处。
3
16以上主筋通长焊接作引来自线，间距不大于25m。引下线位置详见防雷平面图。外墙
引下线在室外地面下1m处引出与室外接地线焊接。
4 接地极：接地装置利用地基梁的钢筋，要求所有地基梁的两根主筋均应与引下线焊接。
图16-6 干线系统图 Back
图16-7 AL配电柜系统图

电气照明施工图知识

2．项目简介
（1）变配电工程图。 1）变配电电气系统图。它表示将电能从电源输送，降压并分配到用户的电气联系图，又称为电能输送图，也称电气主接线图或一次设备接线图。它所描述的内容是系统的基本组成和主要特征，略去了其他许多环节和设备，对内容的描述是概略的，一般采用单线图表示。 2）变配电设备布置图。它是用来表明电气设备的平面和空间位置及安装方式。具体尺寸和线路的走向等，由平面图、立面图、剖面图等组成。 3）二次设备原理图。它是用来反映变配电系统中二次设备的继电保护。电气测量。信号报警，控制及操作等系统工作原理的图纸。 4）二次设备安装接线图。它主要用于对二次设备及线路的安装，接线、调试、查线、维护和故障处理等。
3、电气平面图
电气平面图是通过一定的图形符号、文字符号具体地表示所有电气设备和线路的平面位置、安装高度、设备和线路的型号、规格、线路的走向和敷设方法、敷设部位。它是进行电气安装的主要依据。但它采用了较大的缩小比例，不能表现电气设备的具体形状。常用的电气平面图有变配电所平面图、动力平面图、照明平面图、防雷平成图、接地平面图、弱电平面图等。平面图按工程内容的繁简每层绘制一张或数张。
2、电气系统图
电气系统图是用电气符号或带注释的框，概略表示该系统或分系统的基本组成、各个组成部分之间的相互关系、连接方式、各组成部分的电器元件和设备的主要特征。通过系统图可以了解工程的全貌和规模，但它只表示电气回路中各元件的连接关系，不表示元件的具体情况、安装位置和接线方法。系统图是电气施工图中最重要的部分，是学习识图的重点。系统图有变配电系统图、动力系统图、照明系统图、弱电系统图等。
7 、详图
详图是表示电气工程中某一部分或某一部件的具体安装要求和做法的图纸。

建筑电气工程图基本知识及识图

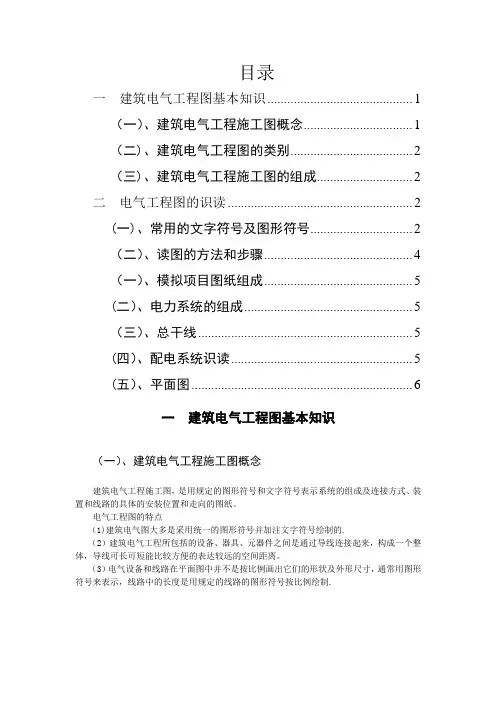

目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二)、建筑电气工程图的类别 (2)（三)、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)(一)、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (5)(二）、电力系统的组成 (5)（三）、总干线 (5)(四）、配电系统识读 (5)(五）、平面图 (6)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的.（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制.（二）、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图.2、平面图:是用设备、器具的图形符号和敷设的导线(电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

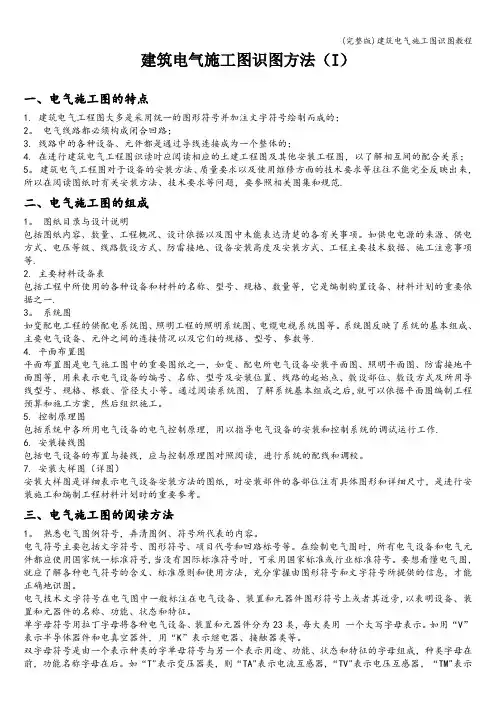

(完整版)建筑电气施工图识图教程

建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2。

电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5。

建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.二、电气施工图的组成1。

图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一.3。

系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案，然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作.6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

[全]建筑电气识图基础知识,初学者必备

建筑电气识图基础知识，初学者必备建筑电气从广义来讲是以建筑为平台，以电气技术为平台手段，在有限空间内，为创造人性化生活环境的一门应用学科。

从狭义来讲就是在建筑中，利用现代先进的科学理论及电气技术（含电力技术，信息技术以及智能化技术等），创造一个人性化生活环境的电气系统，统称范围建筑电气。

电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。

（1）电气施工图的识读设计说明：设计说明是一套图纸的灵魂，起到了总纲挈领的作用，通过设计说明，可以参透一个设计的设计思想。

（设计说明）系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

（系统图）平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

（平面图）（2）常用的图形、符号及解析（强电图例-1）（强电图例-2）（强电图例-3）（弱电图例-1）（弱电图例-2）（弱电图例-3）（弱电图例-4）（3）电线电缆的敷设方式（4）照明灯具的安装（5）电缆、电线和母线的认识电缆分类：•电力电缆：用于传输电能如：YJV•控制电缆：用于传输控制电流；常用控制电缆：KVV KVLV•通信电缆：用于传输信号和数据①电话电缆：HYY HYV②同轴射频电缆：STV-75-4电线/缆型号字母含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

B－平型（扁形）。

S－双绞型。

F－耐高温P－编织屏蔽Y—预制型、一般省略，或聚烯烃护套母线：主要用于高低压配电所①TMY：硬铜母线②LMY：硬铝母线（6）设备、导线标注方式（标注-1）（标注-2）（标注-3）。

电气工程图识图

2 图例中的文字符号电气工程图纸为了能清楚地表达线路的性质、规格、
数量、功率、敷设方法、敷设部位等内容;常常用大量的文字符号进行标注在图纸中要掌握好用电设备、配电设备、
线路、灯具等的标注形式，是读图的关键。
1线路的文字标注基本格式：ab-c×d-e-f 式中：
a—回路编号 b—导线或电缆型号 c—导线根数或电缆的线芯数 d—每根导线标称截面积mm2 e—线路敷设方式（见表1 4） f—线路敷设部位（见表1.4）例：WL1—BV（3×2.5）-SC15-WC WL1为照明支线第1回路;铜芯聚氯乙烯绝缘导线3根2.5mm2，穿管径为15mm的焊接钢管敷设，在墙内暗敷设
标题栏：位于图纸的右下角;其作用相当于厂家的商标设备的铭牌等；
会签栏：位于图纸的左上角，其作用是在图纸会审时供各相关专业设计人员签名和填写日期使用。
标题栏与会签栏的形式如图1 2所示。
a标题栏
b会签栏图1 2 图标
• 三图线
• 图纸上的各种线条;根据用途的不同分为以下几种，见表1 2所示
4灯具的文字标注基本格式：
abcdLf e
式中： a—同一房间内同型号灯具个数 b—灯具型号或代号见表 c—灯具内光源的个数 d—每个光源的额定功率W L—光源的种类（见表） e—安装高度m f—安装方式（见表）
序号 1 2 3 4
常用灯具的代号表
灯具名称代号序号灯具名称
荧光灯
Y
5
普通吊灯
一般线路、控制线路事故照明线、电气暗敷线、屏蔽线、
机械连线控制线、信号线、边界线 36以下线路、辅助围框线
母线软电线、尺寸线
避雷线接地线中性线（零线）保护线电话线

电气照明识图

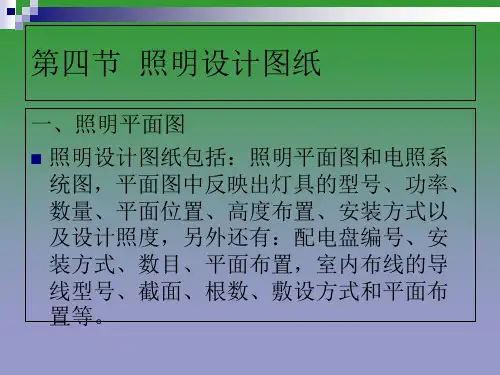

第四节照明设计图纸
一、照明平面图照明设计图纸包括：照明平面图和电照系
统图，平面图中反映出灯具的型号、功率、数量、平面位置、高度布置、安装方式以及设计照度，另外还有：配电盘编号、安装方式、数目、平面布置，室内布线的导线型号、截面、根数、敷设方式和平面布置等。
15.3 人工照明标准和照明设计
❖ 当灯具和开关的位置改变，进线方向改变，开关的位置改变，都会使导线根数变化。
直
接
AL
接
线
MD1
法
MD2 4 K1
MD3 K2
3
4
N
L
MD1
MD2
MD3
3
K1
K2
AL
N L
M
并头接线法
MD3
AL MD1
MD2 4 K1
MD3 K2
3
4
N
L
MD1
MD2
MD3
4
K1
K2
AL 3kW
QF 20A
BV-3*2.5 PVC20-FC
插座
QF4 16A(30mA)
BV-3*2.5 PVC20-FC
空调
d)
AL 5kW
QF1 10A
B PV V- C2 2* 02 -. F5 C照明
QS 32A
QF2 16A
BV-3*2.5 PVC20-FC
空调
QF4 16A
BV-3*2.5 PVC20-FC
插座的安装要求
暗装安全型一般距地0.3-0.5m，明装普通型插座一般距地1.4-1.8m
幼儿园插座暗装距地不宜低于 1.8m。
常见的几种插座接线左零右火及其原因

建筑电气施工图识

二、电力负荷等级根据用电设备在生产和生活中的重要性的不同以及供电中断后造成的影响的不同将用电户分成三个等级：一级负荷：指中断供电将造成人身伤亡、重大政治影响、重大经济损失的电能用户。对于一级负荷，要采用两个独立的电源，一备一用。二级负荷：指中断供电将造成较大政治影响、较大经济损失、公共场所秩序混乱的电能用户。对于二级负荷，要采用双回路供电，即有两条线路，一备一用。三级负荷：指不属于一级和二级的电力负荷。对供电无特殊要求，一般采用单回路供电。一般民用属于三级供电。
6、额定电压分类我国额定电压分三类（国家电压标准）：第一类：额定电压是100V以下的电压，主要用于安全照明、蓄电池及设备的支流操作电源。第二类：额定电压是大于100V、小于1000V的电压，主要用于照明设备及电力。第三类：额定电压是1000V及以上的电压，主要用于发注的注意事项：（1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。（2）底层平面图中室内主要地面的零点标高注写为+0.000。低于零点标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高的为正标高，标高数字前可省略“+”号，如3.000。（3）标高的单位：米。图1-4
第四节建筑电气工程施工图中常用图例、符号
第二章变配电工程基本知识及施工图识读
第一节变配电工程基本知识一、电力系统 1、电力系统组成：由发电厂、电网、用户组成。 1）、发电厂分类：火力、水利、核能、地热、太阳能、风力。 2）、电网是输送、交换、分配电能的装备，是电网的中间环节。电网按其功能分为输电网和配电网。输电网：通常是35kV及以上的输电线路和其相连的变电所组成。作用：将电能输送到各个地区或输送给大用户。配电网：通常是10kV及以下的配电线路和与其相连的变电所组成。作用：将电能分配到各类用户。

建筑电气施工图

电气施工图
二级负荷采用两个独立电源。 3.三级负荷：凡不属于一级和二级的负荷均为三级负荷。对供电无特殊要求，一个电源供电。三、建筑供配电系统
建筑供配电系统主要由变电所、配电设备及配电线路组成。建筑电气配电，从小区变压器开始，到每个房间，选择设备，做招投标报价。 1.建筑供配电系统的总电源选择
明。动力照明分开，配电方式为放射式、树干式两类。强电竖井中采用插接式母线沿电井明敷设。负荷小，桥架敷设。
电气施工图
六、低压电器设备低压电器在建筑工程中常用的低压电器设备有刀开关、熔
断器、低压断路器及接触器等。 1. 刀开关
刀开关是最简单的手动控制设备，其功能是不频繁地接通电路。根据闸刀的构造，可分为胶盖刀开关和铁壳刀开关两种。
分为照明、动力、智能建筑系统图等。（6）详图：详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。套用详图利于提高绘图效率和增加绘图数量。（7）说明书简图
产品手册中，非正式安装图例，工程现场有助于了解设备电气施工图
性能和安装注意事项。作用类似于第一章。 2.电气施工图的表示（1）常用图线：绘制电气施工图所用的各种线条统称图线。课本P325页，见15-2图表。粗实线：一次线路（变压器高压侧）；细实线：二次线路（低压侧）。（2）图例符号和文字符号：各种电气元件及线路敷设均用图例符号和文字符号表示，见图15-3图表。记住：动力、照明配电箱；荧光灯、双排荧光灯；开关、双控开关等图例。
交流接触器
1铁芯;2线圈;3衔铁;4反作用力弹簧;5绝缘拉杆;6桥式可动触头;7静触头
电气施工图
交流接触器的主要特点如下: ①它是用按钮控制电磁线圈的，电流很小，控制安全可靠。 ②电磁力动作迅速，可以频繁操作。如建筑工地的搅拌机、起重机等常用接触器控制电动机负荷运行。 ③可以用附加按钮实现多处控制一台电动机或遥控功能。 ④具有失电压或欠电压保护作用。

电器照明识图

1 暗敷设在屋面或顶板PA 1内CC I Ceili ngCon cealed• ISuspe ndedceili ng Con cealed 11 暗敷设在不能进人的 PN AAC 【例3・2】有一栋楼，电源进户线标注是VLV23(3>50+ 2 &5)SC50・BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是 50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm ，暗敷设在梁内。

⑵总开尖的型号规格、熔断器的规格型号。

出线回路数量、用途、用电负载功率数，各条照明支路分相情况。

如图3-1中C45N-32A/1P 表示是C45系列小型断路器，N 表示保护线路用，若是AD 则表示保护电动机用，单极，额定容量32A 。

⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算电流、配电方式等。

也可以采用绘制一个小表格的方式标出用电参数。

⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中也包括电风扇、插座和其他用电器具等的容量。

电气系统图一般都是用单线条表示，见图3-1所示。

各回路的断路器型号和容量都相同时，可以只标注配电系统最上面的回路。

图3-1照明配电系统图图3・2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电柜，通过立管送电到各层动力及照明配电箱。

例如2层有一个配电箱标注AL-2-4，其中AL 表示是照明配电箱，2层第4号箱。

又如首层有一个配电箱标注AP-1 -3，其中AP 表示是动力配电箱，1层第3号箱。

其余类推，文字符号可查相尖各表，不再赘述。

3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式，灯具位置，型号及安装方式，各种用电设备的位置等。

电气照明灯具在平面图上的表示方法见图3・3所示。

照明灯具在平面图上表示的间一竖很长的工”字。

插座符号内涂黑表示嵌入墙内安装。

2024版建筑电气照明电气照明施工图的识读ppt课件

采用目视检查、对比分析、计算校核等手段，对图纸进行全面、细致的审查。
常见问题及解决方案
常见问题
设计不符合规范要求、设备选型不合理、施工图纸表述不清等。
解决方案
及时与设计单位沟通，提出修改意见，要求设计单位进行修改完善；对于严重问题，应向上级主管部门报告并协助处理。同时，加强对施工单位的培训和指导，提高施工质量和安全意识。
通过阅读系统图，了解照明配电系统的组成、配电方式、开关控制等。
阅读大样图
对于特殊灯具、开关等设备，需要阅读大样图以了解其详细的结构和安装要求。
图纸中常用图例和符号识别
灯具图例
了解各种灯具的图例表示方法，如吊灯、壁灯、台灯等。
开关图例
识别各种开关的图例表示方法，如单控开关、双控开关等。
插座图例
结合。
A 灯光设计方案
根据商场的业态和定位，设计合理的室内灯光方案，营造舒适、美观
的购物环境。
B
C
D
施工与调试
介绍商场室内灯光施工过程中的关键步骤和调试方法，确保施工质量和效果符合设计要求。
智能控制系统应用
介绍商场灯光智能控制系统的应用，实现灯光的自动调节、场景切换等功能，提高管理效率和节能效果。
住宅建筑电气照明设备安装图解析
分析住宅建筑电气照明系统图的组成、配电方式、控制方式等。
介绍住宅建筑电气照明设备的安装位置、安装方式、接线方式等。
办公楼建筑电气照明施工图解析
办公楼建筑电气照明设计概述
介绍办公楼建筑电气照明设计的原则、标准和要求。
办公楼建筑电气照明施工图识读
详细讲解办公楼建筑电气照明施工图的识读方法，包括图纸比例、图例、标注等。
06

建筑电气施工图的识读教学教案

建筑电气施工图的识读教学教案第一章：建筑电气施工图概述1.1 教学目标让学生了解建筑电气施工图的概念和作用使学生掌握建筑电气施工图的基本组成部分培养学生识读建筑电气施工图的能力1.2 教学内容建筑电气施工图的概念和作用建筑电气施工图的基本组成部分建筑电气施工图的符号和表示方法1.3 教学方法采用讲解和示例相结合的方式，让学生了解建筑电气施工图的基本概念和组成部分通过案例分析，使学生掌握建筑电气施工图的识读方法1.4 教学评估通过课堂提问和案例分析，评估学生对建筑电气施工图概念和组成部分的理解程度通过实际操作，评估学生识读建筑电气施工图的能力第二章：建筑电气施工图的阅读方法2.1 教学目标让学生掌握建筑电气施工图的阅读方法培养学生正确阅读和理解建筑电气施工图的能力建筑电气施工图的阅读步骤建筑电气施工图的阅读技巧建筑电气施工图的常见问题及解决方法2.3 教学方法采用讲解和示例相结合的方式，让学生了解建筑电气施工图的阅读步骤和技巧通过案例分析，使学生能够正确阅读和理解建筑电气施工图2.4 教学评估通过课堂提问和案例分析，评估学生对建筑电气施工图阅读步骤和技巧的理解程度通过实际操作，评估学生正确阅读和理解建筑电气施工图的能力第三章：建筑电气施工图的符号和表示方法3.1 教学目标让学生掌握建筑电气施工图中的符号和表示方法培养学生识读和理解建筑电气施工图的能力3.2 教学内容建筑电气施工图中的常用符号和表示方法建筑电气施工图中的特殊符号和表示方法建筑电气施工图中的标注和说明3.3 教学方法采用讲解和示例相结合的方式，让学生了解建筑电气施工图中的符号和表示方法通过案例分析，使学生能够识读和理解建筑电气施工图通过课堂提问和案例分析，评估学生对建筑电气施工图符号和表示方法的理解程度通过实际操作，评估学生识读和理解建筑电气施工图的能力第四章：建筑电气施工图的实例分析4.1 教学目标让学生掌握建筑电气施工图的实例分析方法培养学生识读和理解建筑电气施工图的能力4.2 教学内容建筑电气施工图的实例分析步骤建筑电气施工图的实例分析技巧建筑电气施工图的实例分析案例4.3 教学方法采用讲解和示例相结合的方式，让学生了解建筑电气施工图的实例分析步骤和技巧通过案例分析，使学生能够识读和理解建筑电气施工图4.4 教学评估通过课堂提问和案例分析，评估学生对建筑电气施工图实例分析方法和技巧的理解程度通过实际操作，评估学生识读和理解建筑电气施工图的能力第五章：建筑电气施工图的实践应用5.1 教学目标让学生掌握建筑电气施工图的实践应用方法培养学生识读和理解建筑电气施工图的能力5.2 教学内容建筑电气施工图在实际工程中的应用方法建筑电气施工图在施工过程中的作用建筑电气施工图在工程验收中的应用5.3 教学方法采用讲解和示例相结合的方式，让学生了解建筑电气施工图在实际工程中的应用方法通过案例分析，使学生能够识读和理解建筑电气施工图在施工过程和工程验收中的作用5.4 教学评估通过课堂提问和案例分析，评估学生对建筑电气施工图实践应用方法的理解程度通过实际操作，评估学生识读和理解建筑电气施工图在施工过程和工程验收中的能力第六章：建筑电气施工图的照明系统识读6.1 教学目标让学生掌握建筑电气施工图中照明系统的识读方法培养学生正确阅读和理解照明系统施工图的能力6.2 教学内容照明系统的组成和分类照明系统施工图的符号和表示方法照明系统施工图的实例分析6.3 教学方法采用讲解和示例相结合的方式，让学生了解照明系统的组成和分类通过案例分析，使学生能够正确阅读和理解照明系统施工图6.4 教学评估通过课堂提问和案例分析，评估学生对照明系统施工图符号和表示方法的理解程度通过实际操作，评估学生正确阅读和理解照明系统施工图的能力第七章：建筑电气施工图的电力系统识读7.1 教学目标让学生掌握建筑电气施工图中电力系统的识读方法培养学生正确阅读和理解电力系统施工图的能力7.2 教学内容电力系统的组成和分类电力系统施工图的符号和表示方法电力系统施工图的实例分析7.3 教学方法采用讲解和示例相结合的方式，让学生了解电力系统的组成和分类通过案例分析，使学生能够正确阅读和理解电力系统施工图7.4 教学评估通过课堂提问和案例分析，评估学生对电力系统施工图符号和表示方法的理解程度通过实际操作，评估学生正确阅读和理解电力系统施工图的能力第八章：建筑电气施工图的控制系统识读8.1 教学目标让学生掌握建筑电气施工图中控制系统的识读方法培养学生正确阅读和理解控制系统施工图的能力8.2 教学内容控制系统的组成和分类控制系统施工图的符号和表示方法控制系统施工图的实例分析8.3 教学方法采用讲解和示例相结合的方式，让学生了解控制系统的组成和分类通过案例分析，使学生能够正确阅读和理解控制系统施工图8.4 教学评估通过课堂提问和案例分析，评估学生对控制系统施工图符号和表示方法的理解程度通过实际操作，评估学生正确阅读和理解控制系统施工图的能力第九章：建筑电气施工图的防护与安全措施识读9.1 教学目标让学生掌握建筑电气施工图中防护与安全措施的识读方法培养学生正确阅读和理解防护与安全措施施工图的能力9.2 教学内容防护与安全措施的组成和分类防护与安全措施施工图的符号和表示方法防护与安全措施施工图的实例分析9.3 教学方法采用讲解和示例相结合的方式，让学生了解防护与安全措施的组成和分类通过案例分析，使学生能够正确阅读和理解防护与安全措施施工图9.4 教学评估通过课堂提问和案例分析，评估学生对防护与安全措施施工图符号和表示方法的理解程度通过实际操作，评估学生正确阅读和理解防护与安全措施施工图的能力第十章：建筑电气施工图的综合案例分析与实践10.1 教学目标让学生掌握建筑电气施工图的综合案例分析与实践方法培养学生正确阅读、理解并应用于实际工程中的能力10.2 教学内容建筑电气施工图综合案例分析的方法和步骤建筑电气施工图在实际工程中的应用实践综合案例分析与实践的实例10.3 教学方法采用讲解和示例相结合的方式，让学生了解建筑电气施工图综合案例分析的方法和步骤通过案例分析，使学生能够将建筑电气施工图应用于实际工程中10.4 教学评估通过课堂提问和案例分析，评估学生对建筑电气施工图综合案例分析方法和步骤的理解程度通过实际操作，评估学生将建筑电气施工图应用于实际工程中的能力重点和难点解析1. 教学内容的符号和表示方法：这部分内容涉及到建筑电气施工图中各种符号的识别和理解，是学生识读图纸的基础。
