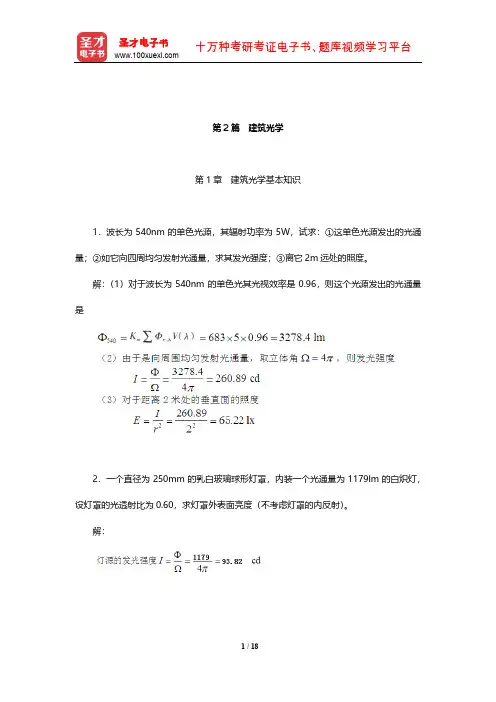

第2篇建筑光学第1章建筑光学基本知识1.波长为540nm的单色光源,其辐射功率为5W,试求:①这单色光源发出的光通量;②如它向四周均匀发射光通量,求其发光强度;③离它2m远处的照度。
解:(1)对于波长为540nm的单色光其光视效率是0.96,则这个光源发出的光通量是2.一个直径为250mm的乳白玻璃球形灯罩,内装一个光通量为1179lm的白炽灯,设灯罩的光透射比为0.60,求灯罩外表面亮度(不考虑灯罩的内反射)。
解:3.一房间平面尺寸为7m×15m,净空高3.6m。
在顶棚正中布置一亮度为500cd/m2的均匀扩散光源,其尺寸为5m×13m,求房间正中和四角处的地面照度(不考虑室内反射光)。
解:4.有一物件尺寸为0.22mm,视距为750mm,设它与背景的亮度对比为0.25。
求达到辨别几率为95%时所需的照度。
如对比下降为0.2,需要增加照度若干才能达到相同可见度?解:求视角图1-1 视觉功效曲线图(辨别几率为95%)由于c=0.25,由上图可知所需照度E=70lx若对比度下降0.2,则所需照度E=125lx5.有一白纸的光反射比为0.8,最低照度是多少时我们才能看见它?达到刺眼时的照度又是多少?6.试说明光通量与发光强度,照度与亮度间的区别和联系?答:(1)光通量与发光强度的区别与联系光通量是指标准光度观察者对光的感觉量,常用光通量表示一个光源发出光能的多少。
发光强度是指特定方向上照射的光通量除以该立体角的商。
光通量与发光强度成正比。
(2)照度与亮度间的区别与联系照度是指落在其单位面积上的光通量的多少来衡量它被照射的程度。
亮度就是单位投影面积上的发光强度。
立体角投影定律示某一亮度为Lα的发光表面在被照面上形成的照度值的大小,等于这一发光表面的亮度Lα与该发光表面在被照点上形成的立体角Ω的投影(Ωcosi)的乘积。
7.看电视时,房间完全黑暗好,还是有一定亮度好?为什么?答:房间亮点好。

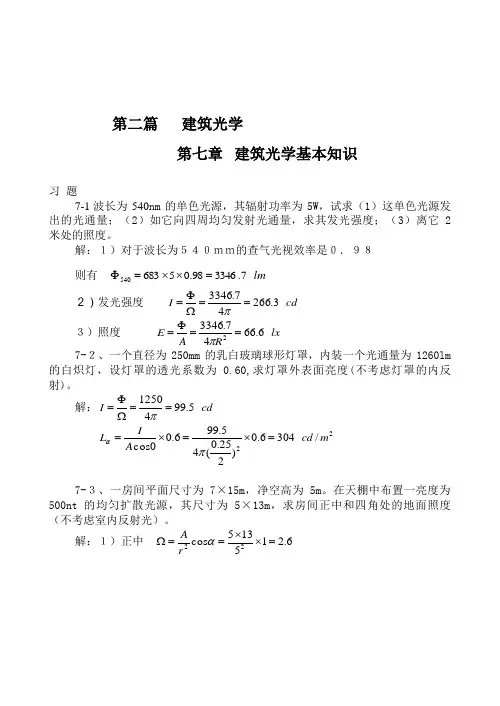

第二篇 建筑光学第七章 建筑光学基本知识习 题7-1波长为540nm 的单色光源,其辐射功率为5W ,试求(1)这单色光源发出的光通量;(2)如它向四周均匀发射光通量,求其发光强度;(3)离它2米处的照度。
解:1)对于波长为540mm的查气光视效率是0.98则有 lm 7.334698.05683540=⨯⨯=Φ2)发光强度 cd I 3.26647.3346==ΩΦ=π3)照度 lx RA E 6.6647.33462==Φ=π 7-2、一个直径为250mm 的乳白玻璃球形灯罩,内装一个光通量为1260lm 的白炽灯,设灯罩的透光系数为0.60,求灯罩外表面亮度(不考虑灯罩的内反射)。
解:cd I 5.9941250==ΩΦ=π22/3046.0)225.0(45.996.00cos m cd A I L =⨯=⨯=πα7-3、一房间平面尺寸为7×15m ,净空高为5m 。
在天棚中布置一亮度为500nt 的均匀扩散光源,其尺寸为5×13m ,求房间正中和四角处的地面照度(不考虑室内反射光)。
解:1)正中 6.215135cos 22=⨯⨯==Ωαr A2)四角地面 359.05)215()27(55)215()27(135222222=++⋅++⨯=Ω 517.05)215()27(5cos 222=++=i lx i L E 8.92517.0359.0500cos =⨯⨯=⋅Ω⋅=α7-4、有一物件尺寸为0.22mm ,视距为750mm ,设它与背景的亮度对比为0.25。
求达到辨别机率为95%时所需的照度。
如对比下降为0.2,需要增加照度若干才能达到相同视度?解:求视角 175022.034403440=⨯==l d α 由于c=0.25 查图7-22可得所需照度 E=70lx若对比度下降为0.2 则所需照度 E=125lx7-5、有一白纸的反光系数为0.8,最低照度是多少是我们才能看见它?达到刺眼时的照度又是多少?解:最低照度 asb E 551025.18.010--⨯== 达到刺眼的照度 sb E 208.016==7-6、式说明光通量与发光强度,照度与亮度间的区别和关系?答:光通量是人眼对光的感觉量为基准的单位;发光强度是光通量的空间密度;照度是被照面光通量的密度;亮度是发光体在视线方向上单位面积发出的发光强度。

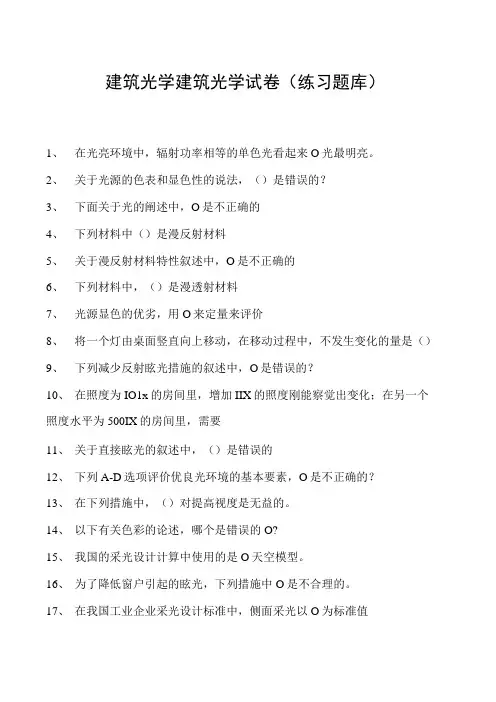

建筑光学建筑光学试卷(练习题库)1、在光亮环境中,辐射功率相等的单色光看起来O光最明亮。
2、关于光源的色表和显色性的说法,()是错误的?3、下面关于光的阐述中,O是不正确的4、下列材料中()是漫反射材料5、关于漫反射材料特性叙述中,O是不正确的6、下列材料中,()是漫透射材料7、光源显色的优劣,用O来定量来评价8、将一个灯由桌面竖直向上移动,在移动过程中,不发生变化的量是()9、下列减少反射眩光措施的叙述中,O是错误的?10、在照度为IO1x的房间里,增加IIX的照度刚能察觉出变化;在另一个照度水平为500IX的房间里,需要11、关于直接眩光的叙述中,()是错误的12、下列A-D选项评价优良光环境的基本要素,O是不正确的?13、在下列措施中,()对提高视度是无益的。
14、以下有关色彩的论述,哪个是错误的O?15、我国的采光设计计算中使用的是O天空模型。
16、为了降低窗户引起的眩光,下列措施中O是不合理的。
17、在我国工业企业采光设计标准中,侧面采光以O为标准值18、下列关于采光系数的说法中,O是正确的。
19、下列房间中,采光系数标准要求最高的是O20、一般阅览室与业务用房的天然采光系数最低值不应小于O21、我国《中小学校建筑设计规范》中,要求教室采光系数不得低于1.5%,这是对ΠI类光气候区而言的,对于贵州22、我国制定采光标准时,IH类光气候区选定的室外临界照度值为OIx23、在采光设计中为了降低作为展览墙的亮度,O是合理的。
24、为了防止直接眩光,应使眼睛与窗口,眼睛与画面边缘的连线所形成的夹角大于()。
25、关于视度及其影响因素的表述中,下列O是正确的。
26、在教室采光设计要求,课桌面的采光系数最低值不低于O27、我国美术馆、博物馆照明设计标准中规定:陈列室的采光系数不大于()。
28、在利用高侧窗采光的展览馆建筑中,特别是在展品玻璃橱、框加以保护时,明亮的窗口经过画面上的玻璃,反射到29、在中、小学教室设计中,需要适当提高照度的地方是()。

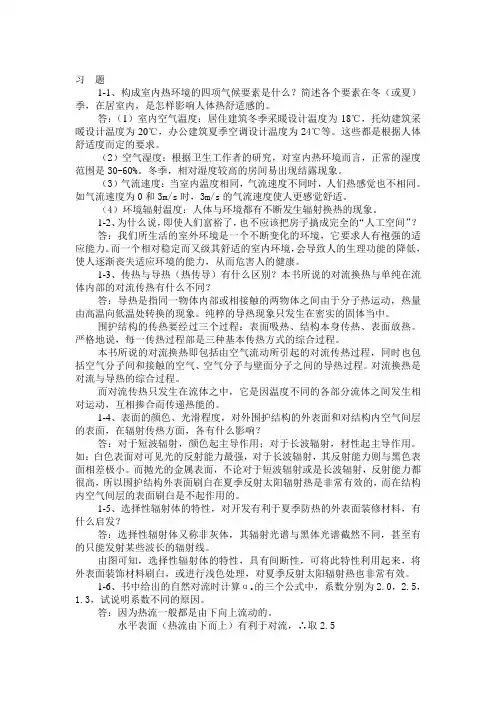

习题1-1、构成室内热环境的四项气候要素是什么?简述各个要素在冬(或夏)季,在居室内,是怎样影响人体热舒适感的。
答:(1)室内空气温度:居住建筑冬季采暖设计温度为18℃,托幼建筑采暖设计温度为20℃,办公建筑夏季空调设计温度为24℃等。
这些都是根据人体舒适度而定的要求。
(2)空气湿度:根据卫生工作者的研究,对室内热环境而言,正常的湿度范围是30-60%。
冬季,相对湿度较高的房间易出现结露现象。
(3)气流速度:当室内温度相同,气流速度不同时,人们热感觉也不相同。
如气流速度为0和3m/s时,3m/s的气流速度使人更感觉舒适。
(4)环境辐射温度:人体与环境都有不断发生辐射换热的现象。
1-2、为什么说,即使人们富裕了,也不应该把房子搞成完全的“人工空间”?答:我们所生活的室外环境是一个不断变化的环境,它要求人有袍强的适应能力。
而一个相对稳定而又级其舒适的室内环境,会导致人的生理功能的降低,使人逐渐丧失适应环境的能力,从而危害人的健康。
1-3、传热与导热(热传导)有什么区别?本书所说的对流换热与单纯在流体内部的对流传热有什么不同?答:导热是指同一物体内部或相接触的两物体之间由于分子热运动,热量由高温向低温处转换的现象。
纯粹的导热现象只发生在密实的固体当中。
围护结构的传热要经过三个过程:表面吸热、结构本身传热、表面放热。
严格地说,每一传热过程部是三种基本传热方式的综合过程。
本书所说的对流换热即包括由空气流动所引起的对流传热过程,同时也包括空气分子间和接触的空气、空气分子与壁面分子之间的导热过程。
对流换热是对流与导热的综合过程。
而对流传热只发生在流体之中,它是因温度不同的各部分流体之间发生相对运动,互相掺合而传递热能的。
1-4、表面的颜色、光滑程度,对外围护结构的外表面和对结构内空气间层的表面,在辐射传热方面,各有什么影响?答:对于短波辐射,颜色起主导作用;对于长波辐射,材性起主导作用。
如:白色表面对可见光的反射能力最强,对于长波辐射,其反射能力则与黑色表面相差极小。

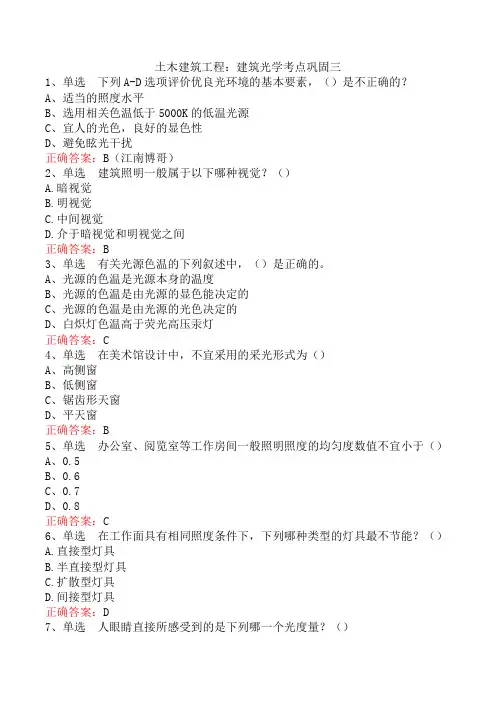

土木建筑工程:建筑光学考点巩固三1、单选下列A-D选项评价优良光环境的基本要素,()是不正确的?A、适当的照度水平B、选用相关色温低于5000K的低温光源C、宜人的光色,良好的显色性D、避免眩光干扰正确答案:B(江南博哥)2、单选建筑照明一般属于以下哪种视觉?()A.暗视觉B.明视觉C.中间视觉D.介于暗视觉和明视觉之间正确答案:B3、单选有关光源色温的下列叙述中,()是正确的。
A、光源的色温是光源本身的温度B、光源的色温是由光源的显色能决定的C、光源的色温是由光源的光色决定的D、白炽灯色温高于荧光高压汞灯正确答案:C4、单选在美术馆设计中,不宜采用的采光形式为()A、高侧窗B、低侧窗C、锯齿形天窗D、平天窗正确答案:B5、单选办公室、阅览室等工作房间一般照明照度的均匀度数值不宜小于()A、0.5B、0.6C、0.7D、0.8正确答案:C6、单选在工作面具有相同照度条件下,下列哪种类型的灯具最不节能?()A.直接型灯具B.半直接型灯具C.扩散型灯具D.间接型灯具正确答案:D7、单选人眼睛直接所感受到的是下列哪一个光度量?()A.光通量B.亮度C.照度D.发光强度正确答案:B8、单选下列哪个地区的光气候系数为最小?()A.拉萨地区B.重庆地区C.北京地区D.上海地区正确答案:A9、单选发光强度是指发光体射向()A.被照面上的光通量密度B.被照空间的光通量密度C.被照空间内光通量的量D.发光体在视线方向上的单位面积的发光强度正确答案:B10、多选对于侧窗优点的描述,正确的有()。
A、光有显著的方向性B、采光效率最高C、使人和物有良好的光影造型D、室内照度分布比较均匀正确答案:A, D11、单选下列哪种采光窗的计算点是错误的?()A.单侧窗:在距侧窗对面内墙1m处B.对称双侧窗:在双侧窗间距离的中点处C.锯齿型天窗:在跨中点处D.矩形天窗:在距跨端1m处正确答案:C12、单选下列哪种光源的色表用色温来表征?()A.白炽灯B.荧光灯C.高压钠灯D.金属卤化物灯正确答案:A13、单选下列房间中,采光系数标准要求最高的是()A.精密机械检验车间B.电视机装配车间C.理化实验室D.绘图室正确答案:A14、单选民用建筑照明照度标准值的分级的最小值是()Ix,最大值是()Ix。
1.建筑照明一般属于以下哪种视觉?A.暗视觉B.明视觉C.中间视觉D.介于暗视觉和明视觉之间2.发光强度是指发光体射向:A.被照面上的光通量密度B.被照空间的光通量密度C.被照空间内光通量的量D.发光体在视线方向上的单位面积的发光强度3.亮度的单位名称是:A.流明B.坎德拉C.勒克斯D.坎德拉每平米4.一个点光源垂直入射到被照面上所形成的照度与光源距被照面的距离的几次方成反比? A.一次方 B.二次方C.三次方D.四次方5.当点光源垂直照射在1m距离的被照面时的照度值为E1时,若至被照面的距离增加到3m时的照度E2为原E1照度的多少?A.1/3 B.1/6 C.1/9 D.1/126.下列哪种材料为漫反射(均匀扩散反射)材料?A.大白粉刷表面B.较粗糙的金属表面C.金属表面D.光滑的纸面7.下列哪一种材料属于较理想的均匀漫透射(均匀扩散透射)材料?A.茶色玻璃B.透明玻璃C.压花玻璃D.乳白玻璃8.人眼的明适应时间比暗适应时间为:A.长B.短C.相同D.差别不大9.乌鲁木齐(Ⅲ类光气候区)的光气候系数为:A.0.90B.1.00C.1.10D.1.2010.下列哪个地区的光气候系数为最小?A.拉萨地区B.重庆地区C.北京地区D.上海地区11.在保持相同的光系数条件下,哈尔滨地区(Ⅴ类光气候区)比北京地区(Ⅲ类光气候区)的采光窗面积:A.小20%B.大20%C.小0%D.大0%12.在保持相同的光系数条件下,上海地区(Ⅳ类光气候区)比北京地区(Ⅲ类光气候区)的采光窗面积:A.小20%B.大20%C.小0%D.大0%13.在采光口面积和窗底标高相同条件下,下列哪种形状侧窗的室内各点照度总和为最大?A.正方形B.竖长方形C.竖长方形D.圆形14.下列哪种采光方式只采用采光系数的最低值做为评价值?A.单侧采光B.顶部采光+双侧采光C.顶部采光D.顶部采光+单侧采光15.住宅起居室的采光系数标准值为:A.0.5% B..0% C..5% D.2.0%16.医院病房的窗地面积比宜为:A./5 B./6 C./7 D./817.下列哪种采光窗的计算点是错误的?A.单侧窗:在距侧窗对面内墙m处B.对称双侧窗:在双侧窗间距离的中点处C.锯齿型天窗:在跨中点处D.矩形天窗:在距跨端m处18.下列哪种窗朝向的晴天方向系数为最大?A.水平窗B.东向垂直窗C.南向垂直窗D.北向垂直窗19.在高侧窗采光的展室中,当展品的上边沿与窗口的下边沿所形成的下列哪种角度可避免窗对观众的直接眩光?A.>0°时B.>4°时C.<4°时D.<0°时20.下列哪种光源的寿命长?A.白炽灯B.卤钨灯C.荧光灯D.高压钠灯21. 在光亮环境中,辐射功率相等的单色光看起来(D )光最明亮。

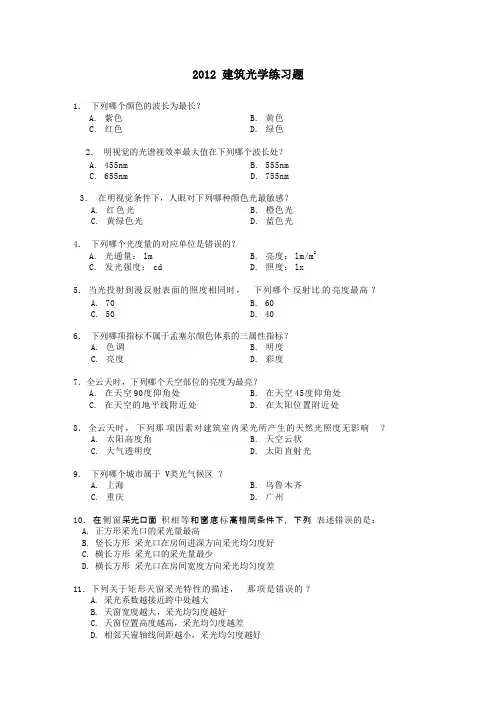

2012 建筑光学练习题1.下列哪个颜色的波长为最长?A. 紫色B. 黄色C. 红色D. 绿色2.明视觉的光谱视效率最大值在下列哪个波长处?A. 455nmB. 555nmC. 655nmD. 755nm3.在明视觉条件下,人眼对下列哪种颜色光最敏感?A. 红色光B. 橙色光C. 黄绿色光D. 蓝色光4.下列哪个光度量的对应单位是错误的?A. 光通量:lmB. 亮度:lm/m2C. 发光强度:cdD. 照度:lx5.当光投射到漫反射表面的照度相同时,下列哪个反射比的亮度最高?A. 70B. 60C. 50D. 406.下列哪项指标不属于孟塞尔颜色体系的三属性指标?A. 色调B. 明度C. 亮度D. 彩度7.全云天时,下列哪个天空部位的亮度为最亮?A. 在天空90度仰角处B. 在天空45度仰角处C. 在天空的地平线附近处D. 在太阳位置附近处8.全云天时,下列那项因素对建筑室内采光所产生的天然光照度无影响?A. 太阳高度角B. 天空云状C. 大气透明度D. 太阳直射光9.下列哪个城市属于 V类光气候区?A. 上海B. 乌鲁木齐C. 重庆D. 广州10.在侧窗采光口面积相等和窗底标高相同条件下,下列表述错误的是:A. 正方形采光口的采光量最高B. 竖长方形采光口在房间进深方向采光均匀度好C. 横长方形采光口的采光量最少D. 横长方形采光口在房间宽度方向采光均匀度差11.下列关于矩形天窗采光特性的描述,那项是错误的?A. 采光系数越接近跨中处越大B. 天窗宽度越大,采光均匀度越好C. 天窗位置高度越高,采光均匀度越差D. 相邻天窗轴线间距越小,采光均匀度越好12.下列哪种房间的采光系数标准值最高?A. 教室B. 绘图室C. 会议室D. 办公室13.在侧面采光情况下,下列哪种房间的采光系数为1%?A. 办公室B. 会议室C. 设计室D. 多功能厅14.下列那种采光窗的采光系数计算点是错误的?A. 多跨连续矩形天窗边跨在紧靠外墙内处B. 多跨连续矩形天窗中间跨在两跨交界的轴线上C. 中间跨屋脊处设平天窗时在两跨交界处的轴线上D. 多跨连续锯齿形天窗在两相邻天窗的界线上15.在Ⅲ类光气候区,在室外天然光临界照度下,室内采光系数为 2%时,室内天然光照度为:A. 200lxB. 150lxC. 100lxD. 50lx16.晴天时降低侧窗采光直接眩光的错误措施是:A. 降低窗间墙与采光窗的亮度对比B. 提高窗间墙与采光窗的亮度对比C. 设置遮阳窗帘A. 采用北向采光窗17.全云天时下列那项不是侧窗采光提高采光效率的措施?A. 窗台高度不变,提高窗上沿高度B. 窗上沿高度不变,降低窗台高度C. 窗台和窗上沿高度不变,增加窗宽D. 窗台和窗上沿高度不变,减少窗宽18.下列哪种光源的光效最高?A. 白炽灯B. 荧光灯C. 卤钨灯D. 白光发光二极管19.下列哪种光源的发光效率最高且寿命最长?A. 普通高压钠灯B. 金属卤化物灯C. 荧光高压汞灯D. 荧光灯20.下列哪种荧光灯灯具效率为最低?A. 开敞式灯具B. 带透明保护罩灯具C. 格栅灯具D. 带磨砂保护罩灯具21.下列哪种灯的显色性为最佳?A. 白炽灯B. 三基色荧光灯C. 荧光高压汞灯D. 金属卤化物灯22.下列哪一项里采用的照明方式不适宜?A. 学校教室:一般照明B. 候车(机)大厅:分区一般照明C. 商店营业厅:混合照明D. 宾馆客房:局部照明23.下列哪种照明方式既可获高照度和均匀的照明,又最经济?A. 一般照明B. 分区照明C. 局部照明D. 混合照明24.下列哪种房间的照度标准值最高?A. 多功能厅B. 中餐厅C. 咖啡厅D. 西餐厅25.一般商店营业厅的照明功率密度的现行值是:A. 12W/m2B. 13W/m2C. 19W/m2D. 20W/m226.下列哪种房间的照明功率密度最大?A. 医院化验室B. 学校教室C. 宾馆客房D. 普通办公室27. 下列哪类房间的照明功率密度的现行值最大?A. 一般超市营业厅B. 旅馆的多功能厅C. 学校教室D. 医院病房28.房间或场所内的通道和其他非作业区域的一般照明的照度值不宜低于作业区域一般照明照度值的()。
