城市道路线形设计

第2章城市道路平面线形规划设计2.1城市道路平面规划设计的内容和要求道路线形指道路路幅中心线（又称中线）的立体形状，道路中线在平面上的投影形状称为平面线形。

城市道路平面线形规划可划分为总体规划、详细规划两个阶段。

总体规划阶段的城市道路平面线形规划主要是根据城市主要交通联系方向确定城市主要道路中心线的走向,并进一步确定城市路网；详细规划阶段的城市道路平面线形规划设计一般在上一层次已经确定的城市道路网规划基础上进行，需要进一步详细确定用地范围内各级道路主要特征点的坐标，曲线要素等内容，便于进一步的道路方案设计。

在城市道路规划设计中，经常会碰到山体、丘陵、河流和需要保留的建筑，有时还因地质条件差而需要避开不宜建设的地方，所以无论城市道路还是公路不可避免要发生转折，就需要在平面上设置曲线，所以平面线形由直线和曲线组合而成。

如果城市道路转折角度不大，可把转折点设在交叉口，使道路线形呈折线状，这样可以减少道路上的弯道，便于道路施工和管线埋设，也有利于道路两侧建筑的布置。

如果转折点必须设置在路段上，则需要根据车辆运行要求设置成曲线，曲线又可分为曲率半径为常数的圆曲线和曲率半径为变数的缓和曲线。

城市道路平面线形规划设计的主要任务为：根据道路网规划确定的道路走向、道路之间的方位关系，以道路中线为准，考虑地形、地物、城市建设用地的影响，根据行车技术要求确定道路用地范围内的平面线形，以及组成这些线形的直线、曲线和它们之间的衔接关系；对于小半径曲线，还应当考虑行车视距、路段的加宽和道路超高设置要求等。

在学习本章时，尽管公式较多，但道路平面线形设计的一些常用参数，往往是可以通过查阅规范取得的，只有在旧城改造中用地条件苛刻的情况下，才需要计算道路线形要素。

所以，掌握查阅设计规范、理解计算公式的基本原理和适用条件，将是学习本章的关键。

2.2 道路弯道平曲线规划设计2.2.1 曲线要素构成及基本作用在城市道路规划设计中，一般采用圆弧曲线连接直线路段，为了使线形平顺，连接方式必须是切点相连，道路圆曲线一般通过曲线要素来描述。

市政道路路线线形设计市政道路路线线形设计是城市规划和建设中的重要环节，对于城市的交通组织和人民群众出行具有重要的影响。

良好的路线线形设计能够提高道路的流通能力，改善交通秩序，减少交通事故，提高出行效率，增强城市形象，促进经济发展，提高居民生活质量。

在市政道路路线线形设计中，需要综合考虑跨部门、跨行业的要求和影响，加强规划和设计的协调性和统一性，促进道路规划与城市规划的一体化。

一、市政道路路线线形设计的基本原则1. 综合规划原则市政道路路线线形设计应当综合考虑交通需求、城市功能、土地利用、环境保护等多方面的因素，确保规划和设计的全面性、系统性和科学性。

要充分考虑城市发展与交通需求之间的关系，合理规划道路的布局和路线的选取，确保道路的通达性和连续性。

2. 安全优先原则市政道路路线线形设计应当以安全为首要考虑因素，充分考虑交通安全设施的设置和路线的安全性，减少交通事故的发生，保障行人和车辆的安全出行。

3. 便利通达原则市政道路路线线形设计应当便于行人和车辆的通行，确保道路的畅通和交通效率的提高。

要充分考虑不同交通方式的需求，合理设置人行道、自行车道和交通设施，提高道路的通达性和辐射性。

4. 环境适应原则市政道路路线线形设计应当尊重自然环境和人文环境，减少对环境的破坏，提高城市环境的品质和人民群众的生活质量。

要合理规划绿化带和景观设施，使道路与周边环境相协调，使城市更加美丽宜居。

5. 经济效益原则市政道路路线线形设计应当注重经济效益和社会效益的统一，合理控制投资规模，提高资金使用效率，确保规划和设计的可持续性和可行性。

要充分考虑城市发展的长远目标和人民群众的切实需求，在可行的前提下尽量降低成本，提高投资回报率。

二、市政道路路线线形设计的主要内容1. 道路网布局市政道路路线线形设计应当合理规划道路网的布局，确保不同类型道路的有机连接和交通组织，提高城市的交通运输效率。

要根据城市功能和土地利用的不同，合理划分主干道、次干道和支路，并规划地下道路和快速路等特殊类型道路，形成完善的道路网络。

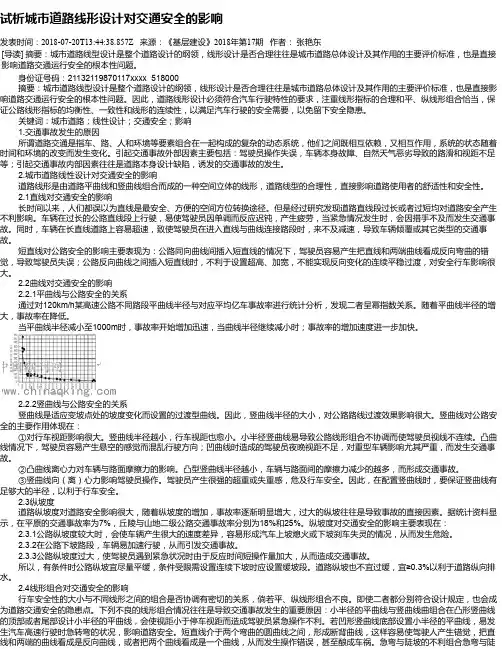

试析城市道路线形设计对交通安全的影响发表时间：2018-07-20T13:44:38.857Z 来源：《基层建设》2018年第17期作者：张艳东[导读] 摘要：城市道路线型设计是整个道路设计的纲领，线形设计是否合理往往是城市道路总体设计及其作用的主要评价标准，也是直接影响道路交通运行安全的根本性问题。

身份证号码：21132119870117xxxx 518000摘要：城市道路线型设计是整个道路设计的纲领，线形设计是否合理往往是城市道路总体设计及其作用的主要评价标准，也是直接影响道路交通运行安全的根本性问题。

因此，道路线形设计必须符合汽车行驶特性的要求，注重线形指标的合理和平、纵线形组合恰当，保证公路线形指标的均衡性、一致性和线形的连续性，以满足汽车行驶的安全需要，以免留下安全隐患。

关键词：城市道路；线性设计；交通安全；影响1.交通事故发生的原因所谓道路交通是指车、路、人和环境等要素组合在一起构成的复杂的动态系统，他们之间既相互依赖，又相互作用，系统的状态随着时间和环境的改变而发生变化。

引起交通事故外部因素主要包括：驾驶员操作失误，车辆本身故障、自然天气恶劣导致的路滑和视距不足等；引起交通事故内部因素往往是道路本身设计缺陷，诱发的交通事故的发生。

2.城市道路线性设计对交通安全的影响道路线形是由道路平曲线和竖曲线组合而成的一种空间立体的线形，道路线型的合理性，直接影响道路使用者的舒适性和安全性。

2.1直线对交通安全的影响长时间以来，人们都误以为直线是最安全、方便的空间方位转换途径。

但是经过研究发现道路直线段过长或者过短均对道路安全产生不利影响。

车辆在过长的公路直线段上行驶，易使驾驶员因单调而反应迟钝，产生疲劳，当紧急情况发生时，会因措手不及而发生交通事故。

同时，车辆在长直线道路上容易超速，致使驾驶员在进入直线与曲线连接路段时，来不及减速，导致车辆倾覆或其它类型的交通事故。

短直线对公路安全的影响主要表现为：公路同向曲线间插入短直线的情况下，驾驶员容易产生把直线和两端曲线看成反向弯曲的错觉，导致驾驶员失误；公路反向曲线之间插入短直线时，不利于设置超高、加宽，不能实现反向变化的连续平稳过渡，对安全行车影响很大。

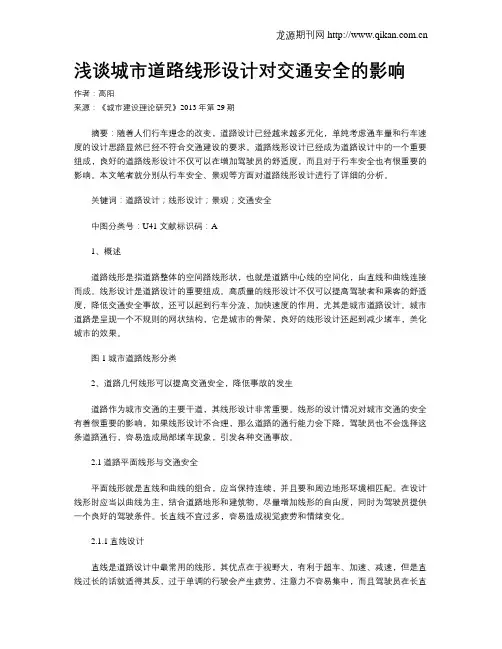

浅谈城市道路线形设计对交通安全的影响作者：高阳来源：《城市建设理论研究》2013年第29期摘要：随着人们行车理念的改变，道路设计已经越来越多元化，单纯考虑通车量和行车速度的设计思路显然已经不符合交通建设的要求。

道路线形设计已经成为道路设计中的一个重要组成，良好的道路线形设计不仅可以在增加驾驶员的舒适度，而且对于行车安全也有很重要的影响。

本文笔者就分别从行车安全、景观等方面对道路线形设计进行了详细的分析。

关键词：道路设计；线形设计；景观；交通安全中图分类号：U41 文献标识码：A1、概述道路线形是指道路整体的空间路线形状，也就是道路中心线的空间化，由直线和曲线连接而成。

线形设计是道路设计的重要组成。

高质量的线形设计不仅可以提高驾驶者和乘客的舒适度，降低交通安全事故，还可以起到行车分流，加快速度的作用，尤其是城市道路设计。

城市道路是呈现一个不规则的网状结构，它是城市的骨架，良好的线形设计还起到减少堵车，美化城市的效果。

图1 城市道路线形分类2、道路几何线形可以提高交通安全，降低事故的发生道路作为城市交通的主要干道，其线形设计非常重要。

线形的设计情况对城市交通的安全有着很重要的影响，如果线形设计不合理，那么道路的通行能力会下降，驾驶员也不会选择这条道路通行，容易造成局部堵车现象，引发各种交通事故。

2.1道路平面线形与交通安全平面线形就是直线和曲线的组合，应当保持连续，并且要和周边地形环境相匹配。

在设计线形时应当以曲线为主，结合道路地形和建筑物，尽量增加线形的自由度，同时为驾驶员提供一个良好的驾驶条件。

长直线不宜过多，容易造成视觉疲劳和情绪变化。

2.1.1直线设计直线是道路设计中最常用的线形，其优点在于视野大，有利于超车、加速、减速，但是直线过长的话就适得其反，过于单调的行驶会产生疲劳，注意力不容易集中，而且驾驶员在长直线行驶时都喜欢加速，遇到紧急情况无法立即集中精神，大大增加了交通事故发生的概率，不利于行车安全。

浅谈城市道路线形设计的几个重点问题我国城市道路建设历经多年的发展已经形成了一定的规模，城市道路线形设计质量也有着显著的提升，不断向着更科学、更安全、更经济的方向发展。

但近年来城市化进程不断推进，城市人口和车流量迅速增加，进一步加快和完善城市道路建设势在必行，在此背景下，强化对城市道路线性设计问题的研究显得极为重要。

1 城市道路平面线形设计城市道路平面线形设计中需要注意以下几个问题：1）每个城市的地形条件、交通流量、交通基础不同，不同项目的实际条件千差万别，因而城市道路线形设计应充分结合项目特征做出最具针对性的设计方案。

此外，城市道路线形通常在城市规划和设计阶段就已基本定型，实际线形设计中，应充分结合城市现有道路情况和周边建筑及其他结构物情况进行优化设计。

尽量通过线性改造提升车辆和行人的通行能力和通行安全性；2）城市道路是市政建设中的重要组成部分，提升城市道路线性优美流畅性，对于美化城市，优化城市景观均有着重的意义，因而在进行城市道路线形设计时，应充分结合当地地形、地势、物质等条件，提升线性设计与周围环境的协调性，在确保安全性和通畅性的基础上，使其与周围因素协调共处；3）弯道和交叉口的设计质量是影响城市道路线形设计质量的重要因素。

在许多城市的工业区，弯道是不可避免的，在有限的空间里，偏角越大，转弯半径越有限，由于建筑物等得遮挡，可通视效果越差；转弯半径越小，所产生的离心力也越大，驾驶安全性随之降低，为解决这一问题，许多城市采用了设置超高和加宽的措施，但道路空间毕竟有限，超高和加宽设计应加以严格控制。

在必须设置圆曲线时，如条件允许应尽量选用不设超高的曲线半径，不得已时，其超高坡度一般不宜大于1.5%，即不超过路面的设计横坡。

条件允许时应尽量将曲线圆两端这几的缓和一些。

例如某公路工程中设计存在A、B两个弯道，其规划道路中线平曲线半径分别为155米、100米，均小于不设超高的曲线半径。

因为在路边己修建了大型公共建筑，道路红线己不能改变。

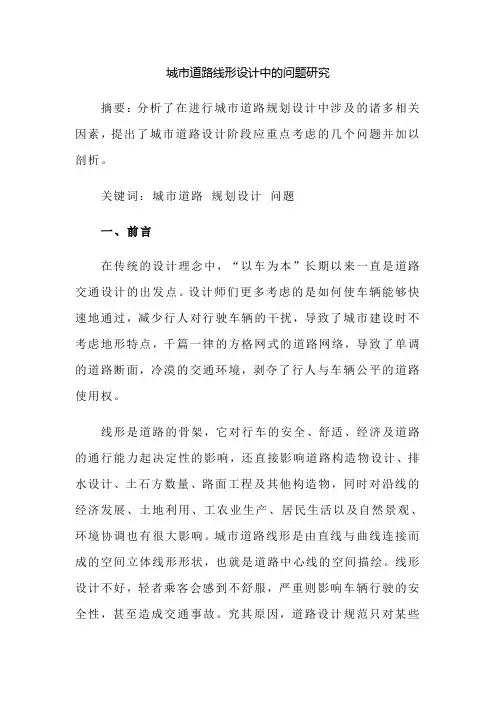

城市道路线形设计中的问题研究摘要：分析了在进行城市道路规划设计中涉及的诸多相关因素，提出了城市道路设计阶段应重点考虑的几个问题并加以剖析。

关键词：城市道路规划设计问题一、前言在传统的设计理念中，“以车为本”长期以来一直是道路交通设计的出发点。

设计师们更多考虑的是如何使车辆能够快速地通过，减少行人对行驶车辆的干扰，导致了城市建设时不考虑地形特点，千篇一律的方格网式的道路网络，导致了单调的道路断面，冷漠的交通环境，剥夺了行人与车辆公平的道路使用权。

线形是道路的骨架，它对行车的安全、舒适、经济及道路的通行能力起决定性的影响，还直接影响道路构造物设计、排水设计、土石方数量、路面工程及其他构造物，同时对沿线的经济发展、土地利用、工农业生产、居民生活以及自然景观、环境协调也有很大影响。

城市道路线形是由直线与曲线连接而成的空间立体线形形状，也就是道路中心线的空间描绘。

线形设计不好，轻者乘客会感到不舒服，严重则影响车辆行驶的安全性，甚至造成交通事故。

究其原因，道路设计规范只对某些技术指标，如:平曲线半径、竖曲线半径、纵坡坡度、坡长等分别做了规定，而对这些指标之间的组合以及特殊性考虑甚少，如果设计人员不从行驶车辆的安全性上考虑，那么，设计出的道路就不会是一条好的道路。

一条线形好的道路，应该首先保证车辆安全、迅速、舒适的行驶。

二、城市道路线形设计中的问题1、平面线形设计原则通常，平面线形设计应遵循以下原则:1)道路平面位置应按城市道路总体规划道路网布置;2)道路平面线形应与地形地质、水文等结合，并且符合各级道路的技术指标;3)道路平面设计应处理好直线与平曲线的衔接，合理的设置缓和曲线、超高和加宽等;4)道路平面设计应根据道路等级合理设置交叉口，沿线建筑物出入口，停车场出入口，分隔带断口，公共交通停靠站位置等;5)平面线形设计应少占耕地，少与水系、交通、电力、通讯网交错尽量避免穿过居民区;6)路线布设应尽可能地平顺，一般采用较长的直线，较大半径的曲线，中间加入缓和曲线的线形，转向处偏角要少且线形要平顺;7)平面线形需分期进行时，应该满足近期使用要求，兼顾远期发展。

对城市道路线形设计的相关探讨摘要: 近年道路建设加速发展，交通安全问题备受关注。

设计工作者必须通过完善的道路设计，为交通安全奠定基础。

文章分析了市政道路线形设计过程中遇到的相关问题,相对应的解决措施以满足线形连续、指标均衡、视觉良好、景观协调、安全舒适等要求,使道路曲线与地形和车辆的行驶轨迹达到完美的组合。

关键词:线形;设计;协调;组合前言交通工程是道路建设的重要组成部分，是一项系统工程。

交通工程的先决条件是设计。

交通工程设计应以提高道路使用功能及其安全性为目标。

交通工程的线路设置以沿线地形、地物为基础，综合考虑线路位置的设置。

通过选线确定道路走向，随选定的几何线形来确定桥涵等构造物的位置、安全设施，使之更趋于合理。

影响交通安全的因素有很多方面，道路设计是道路的安全性的基础。

道路线形的好坏，对驾驶者而言，就是能提供其安全性、快速性及舒适性的程度。

合理的道路设计，可以提供醍目的行车方向，提供良好的视距，增加驾驶人员的心理舒适期望。

一、道路设计中线形设计的组成因素1.线形设计时除考虑规划红线外,应综合考虑原有的建筑、道路桥梁及其他构筑物等对新路布线的影响。

在不降低道路的技术标准的前提下对上述情况尽可能采取避让、利用及改造等手法使设计工程量降至最低。

2.道路作为城市景观中的一部分,又受到地形、地物排水和地质条件等各项因素的制约。

因此,在布线时应强调使所选路线地形地势相协调。

既使它融于自然,又要设法利用自然,同时还要尽量解决自然中的不利因素。

3.线形设计时还应考虑道路路线内部平面及纵、横断面间的协调。

它们之间的合理组合是保证道路符合技术标准的重要方面,使之能达到行车快捷、安全、舒适、便于集散的目的。

二、道路线形与交通安全的关系公路的线形最终是以平面线形、纵断面线形和横断面形式组合而成的立体线形映入驾驶员眼帘的。

驾驶员在驾驶车辆过程中所选定的实际行驶速度,是由他对三维立体线形的判断而做出的。

公路的立体线形除必须满足驾驶动力学要求的最小值外,还应满足驾驶员视觉心理方面连续、舒适的要求,反映公路线形好坏的关键是速度的连续性,它直接影响道路交通的安全。

市政道路路线线形设计市政道路是城市公共交通的重要组成部分，为方便城市居民的出行，市政道路的设计尤为重要。

路线线形设计是市政道路设计的重要部分，它涉及到道路的几何形状、横断面、纵断面等方面。

下面就针对市政道路路线线形设计进行一定的介绍。

一、道路线形分类道路线形可以分为直线型、弧线型、折线型、曲线型等四种类型。

1、直线型：直线型的道路线形直线简单，便于施工和维护，但是在某些地方容易造成危险，如人流量大的地方、道路陡峭的地方等。

2、弧线型：弧线型的道路线形柔和平滑，能够有效地减少驾驶员的疲劳感，但是弧线型道路的施工难度较大，需要考虑到道路弯曲的半径、切线长度等因素，同时弧线型的道路维护难度也较大。

3、折线型：折线型的道路线形具有变化多端的优点，能够有效地缓解交通拥堵状况，但是折线型的道路线形设计难度比较大，需要设计师在道路长度、交叉口位置等方面进行综合考虑。

二、道路线形设计原则1、合理性原则：道路线形设计需要充分考虑到城市道路交通的特点，如车辆种类、车速、车流量等因素，同时在确保道路畅通的前提下，尽可能的减少车辆拥堵情况。

2、安全性原则：道路线形设计需要充分考虑到行人、骑车人、机动车等各种交通工具，保证行车安全，同时尽可能减小事故发生概率。

3、美观性原则：道路线形设计需要充分考虑到城市道路的美观性问题，在不影响交通运行的前提下，尽可能的提高道路的观赏价值。

1、道路横断面设计横断面是指道路纵向剖面与垂直于地面的平面截成的图形，道路横断面通常包括路缘、路肩、行车道、中央隔离带等。

（1）路缘：路缘是道路横断面中最靠近人行道的部分，它用来隔离人行道和机动车道，防止行人误入道路。

（2）路肩：路肩是道路横断面中的一个部分，它设置在机动车道两侧，用来为非机动车的行驶提供空间，同时也可以保护机动车道的路边。

（3）行车道：行车道是道路横断面中最主要的部分，它主要用来供机动车行驶，行车道设计应该考虑到车辆通行的流量、车速等因素。

市政道路路线线形设计市政道路路线线形设计是指在城市道路建设中对道路线路的规划和设计。

它是市政道路设计的重要组成部分，直接关系到城市交通的畅通和城市环境的美观。

在城市规划中，要考虑到道路的安全、便捷、美观等方面，因此市政道路路线线形设计的合理与否对城市发展起着至关重要的作用。

市政道路路线线形设计的首要目标是确保交通的安全畅通。

为了实现这一目标，设计者需要在设计中考虋到不同车辆的通行需求，包括小汽车、公共汽车、货车、自行车和行人等。

要尽可能减少交通拥堵和事故发生的概率，一些先进的技术和智能系统也需要在设计中得到应用，比如智能交通信号系统、优先交通系统等。

斑马线的设置、行人天桥的设计、道路标识和信号灯的布置等都是市政道路路线线形设计的必要内容。

除了交通安全，市政道路路线线形设计还需要考虑到道路的通行便捷性。

为了实现这一目标，设计者需要合理规划城市道路的布局和路线走向。

在城市规划中，要根据不同地区的功能和交通流量的分布，进行科学的道路规划，确保城市交通网顺畅。

道路的宽度、弯道的角度、坡度等也需要谨慎设计，以保证车辆和行人的通行便捷。

市政道路路线线形设计还需要考虑到城市环境的美观。

在城市发展过程中，为了满足居民生活的需要和城市的发展要求，市政道路的建设逐渐成为城市美化和提升城市形象的重要途径。

在市政道路路线线形设计中需注重道路景观的规划和设计，通过设置绿化带和景观雕塑等方式，提升道路的美观性。

在道路设计中还需要考虑到环境保护和生态建设，比如在道路两侧设置自行车道和步行道、利用生态护坡等设计手法，实现城市环境与道路的和谐统一。

为了满足市政道路路线线形设计的多重需求，设计者需要充分考虑城市的整体规划，结合地形地貌和城市功能布局，进行全面科学的设计。

在进行市政道路路线线形设计时，需要进行思维的跳跃，不断提出新的点子和方案，充分考虑道路设计的合理性和创新性，确保设计方案能够实现最佳的效果。

市政道路路线线形设计需要与其他城市规划相协调。

市政道路路线线形设计市政道路路线线形设计是指根据城市规划和交通需求，对道路线路进行设计和规划的过程。

道路线形设计对于城市的交通运输和城市规划有着重要的意义，它不仅关系到交通的畅通与安全，还影响着城市的形象和风貌。

良好的道路线形设计能够提高交通效率，减少交通事故，改善城市环境，促进城市的可持续发展。

一、道路线形设计的基本原则和要求1. 适应城市规划：道路线形设计应该与城市规划相一致，遵循城市总体规划的方向和要求，与城市的整体风貌和风格相匹配。

2. 保证交通安全：道路线形设计应该考虑交通安全因素，设计合理的交通流线，设置合适的交通标志和标线，保证车辆和行人的安全与畅通。

3. 促进交通畅通：道路线形设计应该考虑交通流量的变化情况，合理规划道路宽窄、弯曲与直线的变化等，以保障交通的畅通和便利。

4. 改善城市环境：道路线形设计应该考虑城市的环境保护和美化，合理设置绿化带、人行道和交通设施，提高道路的绿化和美观程度。

5. 服务城市经济：道路线形设计应该考虑城市的发展需要，为城市的经济活动和社会生活提供便利和支持。

1. 路线选择：选择适宜的路线对于道路线形设计至关重要。

路线的选择需要考虑周边的地形地貌、自然条件、城市规划、土地利用等因素，综合分析选择最佳的路线。

2. 道路设计：根据城市规划的要求，对道路线形进行设计。

包括道路的宽度、弯曲、坡度、交叉口等方面的设计，确保符合交通需求。

3. 交通设施：在道路线形设计中，应合理设置交通设施，包括交通信号灯、路灯、交通标志、交通隔离设施、人行设施等，提高交通的有序性和安全性。

5. 管线保护：在道路线形设计中，需要考虑地下管线的保护和排布，避免因建设道路而损坏地下管线，确保城市的基础设施完好。

6. 径流控制：在道路线形设计中，需要考虑径流控制，设置排水系统，保障道路在降雨过程中排水畅通，避免交通积水现象。

7. 交通组织：在道路线形设计中，需要考虑交通组织和交通系统的整合，提高交通的效率和便捷性。
