防盗报警系统
1系统要求
报警系统应相当于整个系统的“触觉+听觉”器官，通过各种形式的传感器，将各种形式的潜在危险因素在第一时间发送给报警处理中心，经过相应的分析，确认是否报警，一旦确认为报警，应可联动视频、门禁等系统对报警区域进行有效控制。报警系统应可以将各种潜在危险防范在系统之外，可起到有效阻挡作用。
探测器应对其防护区域实现无死角布防。所有探测器应具备防拆报警设计。
系统应可通过接口板模块将所有探测器的安装地点区分出来，报警信息可显示于管理软件的操作界面，并能够通过管理软件对系统进行布防、撤防、旁路等操作。
系统应可以自由设置不同等级权限的操作密码以及各子系统的操作密码，每次操作和报警信息都能够实时记录在数据库中，并通过报警专用打印机打印出来。
系统应具有接收多路同时报警的功能，并能显示、记录任何一路报警部位，系统具有对传输线路和探测器的检验功能，并能显示、记录任何一路故障部位。
系统应具有反胁迫设计，以便日后能够建立大型接警中心、实现与公安部门的信息共享。
2系统框架结构
入侵报警系统应由双鉴探测器、报警主机、液晶键盘、总线延伸器、防区扩展模块、计算机接口、接口转换模块、拨号器等设备组成。
1、前端设备
系统前端设备主要有双鉴探测器、防区扩展模块。设置的位置：重要机房等。防区扩展模块应放置在弱电间内，以方便集中管理和维护。
2、控制设备

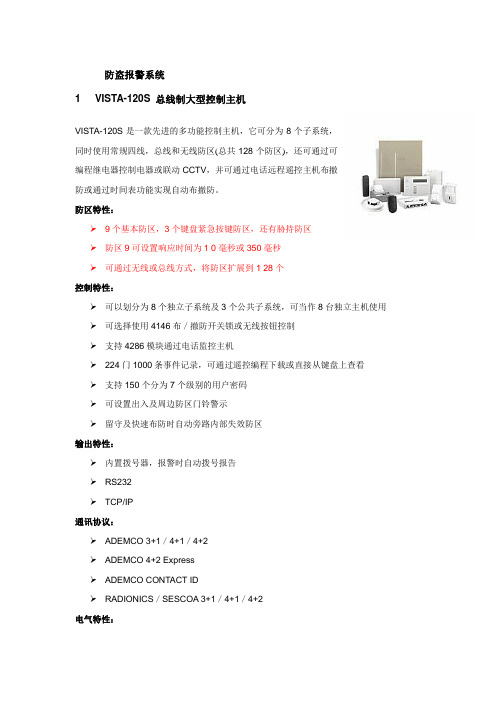

控制设备有：报警主机、液晶键盘、总线延伸器、计算机接口、接口转换模块、拨号器等。
前端设备应通过继电器触发的方式将报警信号传送到分区扩展模块，分区扩展模块通过485总线方式将信号传送给报警主机，由报警主机、液晶键盘完成相应操作控制，如果总线距离太长需配置总线延伸器。如需界面化管理还需配置报警工作站，实
现对报警信息的管理和操作。
3布点原则及点表
重要机房：设置双鉴探测器，双鉴探测器保证在非人员进入时处于警戒状态。
4系统功能要求
系统功能应满足但不限于以下要求：
在报警系统管理计算机、与报警事件业务管理相关的控制室（或管理控制中心）的多媒体工作站中均应有记录，记录包括：报警时间、地点、编号、报警结束时间、报警控制器复位时间、联动编号及名称、联动动作，综合安防系统管理工作站和相关多媒体工作站还具有报警种类和要求联动的来源记录，记录全部采用中文方式显示。
系统应具有报警事件记录功能，报警控制主机的报警事件记录包括：报警时间、地点、编号、报警结束时间、报警控制器复位时间等。
报警事件的记录数据应具有水印功能，不能进行修改，数据的删除必须由高级别管理员做数据异地备份后才能进行。
历史文档存储及操作能力：在线记录及显示不少于运行记录无限制，并对100000件以上的运行记录进行存储，可由用户对历史文档按照时间顺序、防区地址、时间性质等不同类型进行检索，检索结果能生成报表文件进行打印。
当有联动发生时，系统应具有记录，记录包括：报警时间、地点、编号、报警结束时间、报警控制器复位时间、联动编号及名称、联动动作等，监控子系统的通信控制器和出入口控制子系统的文件工作站还有报警种类和要求联动的来源记录，记录均
为中文方式显示。
5系统整体要求
本次设计的入侵报警系统应具有但不限于以下功能：
●入侵报警系统应包括报警控制器、报警系统管理软件、与其它相关联之系统的
接口协议，用于本系统与视频监控系统联动；
●系统输入信号应包括：双鉴探测器；
●系统输出信号应包括：用于系统报警或编程控制响应联动；
●控制中心内应单独建立入侵报警系统中央控制终端；
●任何区域的报警系统被触发，报警信号应同时被送至控制中心；
●24小时监控，全面设防，无盲区和死角；
●探测器应具有抗天气环境干扰和温度变化的能力；
●防区划分应确定报警的准确位置；
●当发生入侵报警时，报警监控中心闭路电视图像监视屏上应立即弹出与报警点
相关的摄像机图像信号，值班安防系统人员可以通过操作云台和可变镜头监视
周界报警区域的人员活动情况，同时自动进行联动图像的录像；
入侵报警系统能操作下列报警信号和界面功能：
●双鉴探测器
●与相关系统联动
如某个报警传感器被触发，发出声响，显示屏将弹出电子地图并显示有关报警地点，同时可描述并记录报警事件。提供一个解除警报开关以消除警报声音，但只有在触发信号传感器上的报警信号被清除后才能让报警信号复位。
相应的探测器和其它保安设备以不同颜色在监视器上显示。当相应的探测器被触发时，显示处闪烁表示。
与CCTV摄像机联动的报警点，为CCTV系统提供报警接口，通过协议软件联动。
报警信号被激发后，逻辑处理应按下列步骤进行：
●在某个信号点触发报警信号；
●发出的信号将触发在该层上的分区报警扩展模块的报警信号；
●通过485总线将信号传输至保安控制室；
●记录所有报警信号的状态；
●工作站将此状态通过打印机打印，并发出声信号；
●在指令显示监视器上显示此报警状态；
●同时，在仿真图（电子地图）上按层或按位置显示报警点；
●到达预先制定的时间时，声响信号终止，但监视器屏幕上仍保留显示信号；
●上述响应同时发生。
●保安人员或被授权人员向工作站输入复位指令以结束报警程序。
6报警系统集成接口
6.1接口功能要求
报警系统应以集成方指定的规范的协议主动向集成系统发送实时的报警信息、设备运行信息、设备故障信息等，同时集成系统可通过该接口控制报警系统的具体设备。
6.2硬件接口要求
通讯控制接口为网络接口：RJ-45接口
6.3软件接口要求
报警系统必须提供满足OPC基金会OPC2.0标准的OPC Server接口，同时需提供如下资料：
OPC Server测试软件
OPC Server软件的详细使用说明、测点表（包括测点名称、实际意义、控制方式等），同时提供必要的人员配合。
该OPC Server接口应实现以下具体功能：报警系统在防区报警状态发生变化（防区由正常状态跳变为报警状态，或由报警状态跳变为正常状态）时，通过OPC接口向集成系统发送如下信息：
报警防区编号
各个防区报警状态
集成系统通过该OPC Server接口实现对某一报警防区的布撤防、旁路控制等。
