实验四集成运算放大器的基本应用

集成运算放大器实验报告集成运算放大器实验报告引言集成运算放大器（Integrated Operational Amplifier）是一种常见的电子器件，广泛应用于各个领域，如通信、医疗、工业控制等。

本实验旨在通过实际操作和测量，了解集成运算放大器的基本原理和特性，并探讨其在电路设计中的应用。

一、实验目的本实验的主要目的如下：1. 理解集成运算放大器的基本原理和特性；2. 掌握集成运算放大器的基本参数测量方法；3. 探索集成运算放大器在电路设计中的应用。

二、实验仪器与器件1. 实验仪器：示波器、函数发生器、直流电源、万用表等；2. 实验器件：集成运算放大器、电阻、电容等。

三、实验步骤1. 搭建基本的集成运算放大器电路，并连接相应的仪器；2. 调节函数发生器，输入不同的信号波形，观察输出信号的变化；3. 测量并记录集成运算放大器的增益、输入阻抗、输出阻抗等参数；4. 尝试改变电路中的电阻和电容数值，观察输出信号的变化；5. 根据实验结果，分析集成运算放大器的应用场景和电路设计方法。

四、实验结果与分析1. 在实验中，我们观察到集成运算放大器具有很高的增益，可以将输入信号放大到几十倍甚至几百倍的程度。

这使得它在信号放大和放大器设计中发挥着重要的作用。

2. 通过测量，我们还发现集成运算放大器具有很高的输入阻抗和很低的输出阻抗。

这使得它可以有效地隔离输入和输出电路，提高信号传输的质量。

3. 在实验中，我们改变了电路中的电阻和电容数值，观察到输出信号的变化。

这进一步验证了集成运算放大器的灵活性和可调性，可以根据实际需求进行电路设计和调整。

五、实验总结通过本次实验，我们深入了解了集成运算放大器的基本原理和特性，并掌握了相关的测量方法。

我们还通过实际操作，探索了集成运算放大器在电路设计中的应用。

实验结果表明，集成运算放大器在信号放大、隔离和调节方面具有重要作用，可以在各个领域中发挥重要的作用。

六、参考文献[1] 张三, 李四. 集成运算放大器原理与应用[M]. 北京：电子工业出版社，2018.[2] 王五, 赵六. 集成运算放大器电路设计与实验[M]. 上海：上海科学技术出版社，2019.以上即为本次集成运算放大器实验报告的全部内容。

一、实验目的1. 了解集成运算放大器的基本特性和工作原理。

2. 掌握集成运算放大器的基本应用电路的设计与调试方法。

3. 熟悉集成运算放大器在实际电路中的应用，提高电子电路设计能力。

二、实验原理集成运算放大器（Op-Amp）是一种高增益、低输入阻抗、高输入电阻、低输出阻抗的直接耦合放大器。

它广泛应用于各种模拟信号处理和产生电路中。

本实验主要研究集成运算放大器的基本应用电路，包括反相比例放大电路、同相比例放大电路、加法运算电路、减法运算电路等。

三、实验仪器与设备1. 集成运算放大器：TL0822. 直流稳压电源：±15V3. 数字万用表4. 示波器5. 面包板6. 连接线7. 电阻、电容等元件四、实验内容1. 反相比例放大电路（1）电路连接：将集成运算放大器TL082的输入端分别连接到输入电阻R1和地，输出端连接到负载电阻R2，反馈电阻Rf与R1并联后连接到反相输入端。

（2）电路调试：将输入电压信号输入到电路中，使用示波器观察输出电压波形，调整R1和Rf的值，使输出电压与输入电压成反相关系。

（3）实验结果：当R1和Rf的值分别为1kΩ和10kΩ时，输出电压与输入电压成反相关系，放大倍数为-10。

2. 同相比例放大电路（1）电路连接：将集成运算放大器TL082的同相输入端连接到输入电阻R1，反相输入端连接到地，输出端连接到负载电阻R2，反馈电阻Rf与R1并联后连接到同相输入端。

（2）电路调试：将输入电压信号输入到电路中，使用示波器观察输出电压波形，调整R1和Rf的值，使输出电压与输入电压成正比关系。

（3）实验结果：当R1和Rf的值分别为1kΩ和10kΩ时，输出电压与输入电压成正比关系，放大倍数为10。

3. 加法运算电路（1）电路连接：将集成运算放大器TL082的反相输入端连接到地，同相输入端连接到两个输入电阻R1和R2，输出端连接到负载电阻R3，反馈电阻Rf与R1、R2并联后连接到同相输入端。

集成运算放大器基本应用 （模拟运算电路）实训指导（特别提醒：实验电路图中可能存在有的元器件数值与实验电路板中的不相同，实验时应以实验电路板中的为准。

另外，由于元器件老化、湿度变化、温度变化等诸多因素的影响所致，实验电路板中所标的元器件数值也可能与元器件的实际数值不一致。

有的元器件虽然已经坏了，但仅凭肉眼看不出来。

因此，在每次实验前，应该先对元器件（尤其是电阻、电容、三极管）进行单个元件的测量（注意避免与其它元器件或人体串联或并联在一块测量）。

并记下元器件的实际数值。

否则，实验测得的数值与计算出的数值可能无法进行科学分析。

）一．实验目的1．研究由集成运放组成的比例、加法、减法和积分等基本运算电路的功能。

2．了解运算放大器在实际应用时应考虑的一些问题。

二．实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。

当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。

基本运算电路。

1)反相比例运算电路电路如图8—1所示。

对于理想运放，该电路的输出电压与输入电压之间的关系为i F O U R RU 1-=为了减小输入级偏置电流引起的运算误差，在同相端应接入平衡电阻R 2=R 1||R F 。

U OOU U图8—1 图8—22)反相加法电路电路如图8—2，输出电压与输入电压之间的关系为)(2211i F i F O U R RU R R U +-=R 3= R 1‖R 2‖R F 3)同相比例运算电路图8—3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i F O U R R U ⎪⎪⎭⎫ ⎝⎛+=11 R 2 = R 1‖R F当R 1 ∞，U o =U i ，即得到如图8—3(b)所示的电压跟随器，图中R 2=R F ，用以减小漂移和起保作用。

一般R F 取10K Ω，R F 太小起不到保护作用，太大则影响跟随性。

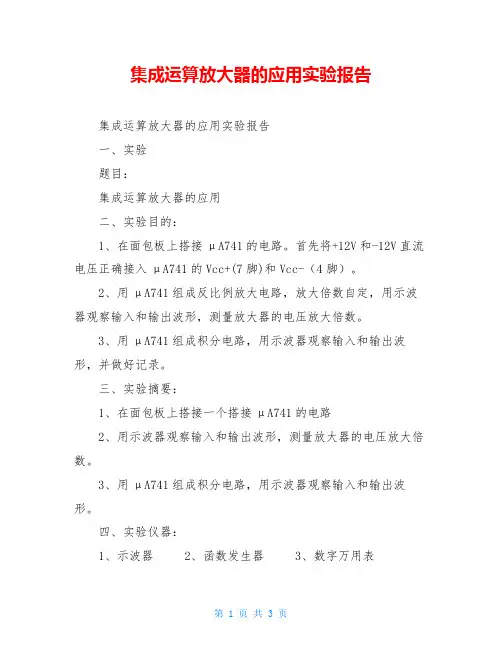

集成运算放大器的应用实验报告集成运算放大器的应用实验报告一、实验题目：集成运算放大器的应用二、实验目的：1、在面包板上搭接μA741的电路。

首先将+12V和-12V直流电压正确接入μA741的Vcc+(7脚)和Vcc-（4脚）。

2、用μA741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。

3、用μA741组成积分电路，用示波器观察输入和输出波形，并做好记录。

三、实验摘要：1、在面包板上搭接一个搭接μA741的电路2、用示波器观察输入和输出波形，测量放大器的电压放大倍数。

3、用μA741组成积分电路，用示波器观察输入和输出波形。

四、实验仪器：1、示波器2、函数发生器3、数字万用表4、面包板，100欧电阻2个，1000欧电阻，导线，可调直流电压源五、实验原理：集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。

当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。

在大多数情况下，将运放视为理想运放，满足下列条件的运算放大器称为理想运放。

理想运放在线性应用时的两个特性：（1）理想运算放大器的两个输入端流进运放的电流为零，成为“虚断”。

（2）理想运算放大器的两个输入端间的电压差为零，成为“虚短路” 用μA741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。

原理图：VCC12VVCC715GNDR1100ΩR2GND100Ω2U1613524UA741CDVEEVE E-12VR41kΩ6XFG1XSC1Ext Trig+_GNDGNDA+_+B_GNDGND J1AC1Key = A10uFVCC12VVCC71515GNDGNDR1100ΩR2100Ω2U16324UA741CDVEEVE E-12V6XFG1XSC1Ext Trig+_GNDGNDA+_+B_GNDGND六、实验步骤及数据1、反比例放大电路：原理图：现在面包板上搭好如上图原理图所示的电路，在将示波器与函数信号发生器接入，打开示波器测量。

集成运算放大器的基本应用实验报告集成运算放大器的基本应用实验报告引言：集成运算放大器（Operational Amplifier，简称Op-Amp）是一种广泛应用于电子电路中的重要器件。

它具有高增益、低失调、宽带宽等特点，可以实现信号放大、滤波、积分、微分等功能。

在本次实验中，我们将通过几个基本应用实验，探索集成运算放大器的工作原理和应用场景。

实验一：非反相放大器非反相放大器是Op-Amp最常见的应用之一。

它通过将输入信号与放大倍数相乘，输出一个放大后的信号。

我们在实验中使用了一个标准的非反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号的幅度和输入信号的幅度相比，增大了放大倍数倍。

而相位方面，输出信号与输入信号的相位保持一致。

这说明非反相放大器能够有效放大输入信号，并且不改变其相位。

实验二：反相放大器反相放大器是Op-Amp另一种常见的应用。

它与非反相放大器相比，输入信号与放大倍数相乘后取反，输出一个反向的放大信号。

我们在实验中使用了一个反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号的幅度与输入信号的幅度相比，同样增大了放大倍数倍。

但是相位方面，输出信号与输入信号相差180度。

这说明反相放大器能够有效放大输入信号，并且改变其相位。

实验三：积分器积分器是Op-Amp的另一个重要应用。

它可以将输入信号进行积分运算，输出一个积分后的信号。

我们在实验中使用了一个积分器电路，将一个方波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号呈现一个斜率逐渐增大的曲线，表明输入信号得到了积分。

这说明积分器能够有效对输入信号进行积分运算，输出一个积分后的信号。

实验四：微分器微分器是Op-Amp的又一个重要应用。

它可以将输入信号进行微分运算，输出一个微分后的信号。

我们在实验中使用了一个微分器电路，将一个正弦波信号作为输入，观察输出信号的变化。

集成运算放大器的线性应用实验佘新平编写一、 实验目的1．了解集成运放的使用方法；2．熟悉集成运放的双电源和单电源供电方法；3．掌握集成运放构成各种运算电路的原理和测试方法。

二、 实验仪器及器件 1．双踪示波器； 2．直流稳压电源； 3．函数信号发生器；4．数字电路实验箱或实验电路板；5．数字万用表；6．集成电路芯片uA741 2块、瓷片电容0.01uF2个、电阻10k 10个、20k 5个、30k 2个、50k 2个、100k 2个、5.1k 1个、3.3k 1个、680k 1个，10k 电位器3个。

三、 预习要求1．熟悉集成电路芯片uA741的引脚图及功能； 2．掌握集成运放的工作特点；3．掌握构各种运算电路的形式及工作原理。

四、实验原理（1）集成运放简介集成电路运算放大器（简称集成运放或运放）是一个集成的高增益直接耦合放大器，通过外接反馈网络可构成各种运算放大电路和其它应用电路。

集成运放uA741的电路符号及引脚图如图1所示。

图1 uA741电路符号及引脚图任何一个集成运放都有两个输入端，一个输出端以及正、负电源端，有的品种还有补偿端和调零端等。

（a ）电源端：通常由正、负双电源供电，典型电源电压为±15V 、 ±12V 等。

如：uA741的7脚和4脚。

（b ）输出端：只有一个输出端。

在输出端和地（正、负电源公共端）之间获得输出电压。

如：uA741的6脚。

最大输出电压受运放所接电源的电压大小限制，一般比电源电压低1～2V ；输出电压的正负也受电源极性的限制；在允许输出电流条件下，负载变化时输出电压几乎不变。

这表明集成运放的输出电阻很小，带负载能力较强。

调零V - V + -V cc调零 +V cc NC V O（c ）输入端：分别为同相输入端和反相输入端。

如：uA741的3脚和2脚。

输入端有两个参数需要注意：最大差模输入电压V id max 和最大共模输入电压V ic max。

实验四 集成运放组成的基本运算电路一． 实验目的1．掌握集成运算放大器的正确使用方法。

2．了解集成运算放大器在信号放大和模拟运算方面的应用。

二． 实验设备实验箱 1个实验电路板 1个数字万用表 1个三． 简述运算放大器是具有两个输入端和一个输出端的高增益、高输入阻抗的多级直接耦合电压放大器。

只要在集成运放的外部配以适当的电阻和电容等器件就可构成比例、加减、积分、微分等模拟运算电路。

在这些应用电路中，引入了深度负反馈，集成运放工作在线性放大区，属于运算放大器的线性应用范畴，因此分析时可将集成运放视为理想运放，运用虚断和虚短的原则。

虚断：即认为流入运放两个净输入端的电流近似为零。

虚短：即认为运放两个净输入端的电位近似相等(u +≈ u -)。

从而可方便地得出输入与输出之间的运算表达式。

使用集成运算放大器时，首先应根据运放的型号查阅参数表，了解其性能、指标等，然后根据管脚图连接外部接线（包括电源、调零电路、消振电路、外接反馈电阻等等）。

四． 设计实验要求1. 设计由双列直插通用集成运放μA741构成的基本运算电路，要求实现：反相比例运算，反相加法运算，同相比例运算，电压跟随器，差动运算（减法运算）等5种运算。

每一运算电路需要设计两种典型的输入信号。

2. 自己设计选择电路参数和放大倍数，画出电路图并标出各电阻的阻值（μA741的最大输出电流小于10mA ，因此阻值选取不能小于1KΩ）。

3. 自拟实验步骤。

4. 电源电压一律取12V ±。

本实验用直流信号源，自己选择输入信号源的取值，已知信号源（5i u V ≤）。

5. 设计举例：反相比例运算电路的设计反相比例放大器的运算功能为：1R R u u A F i o uf -==； 设,10-=uf A 负反馈电阻Ω=K R F 100；可以计算出110R K =Ω，平衡电阻100//109.1R K '=≈Ω。

max =9o u V，max max 90.910o i uf u u V A ∴≤==，即输入信号的设计值小于0.9V ±。

模电设计性实验报告——集成运算放大器的运用之模拟运算电路重庆科技学院设计性实验报告学院:_电气与信息工程学院_ 专业班级: 自动化1102学生姓名: 罗讯学号: 2011441657实验名称: 集成运算放大器的基本应用——模拟运算电路完成日期:2013年 6月 20 日重庆科技学院学生实验报告集成运算放大器的基本应用——课程名称模拟电子技术实验项目名称模拟运算电路开课学院及实验室实验日期学生姓名罗讯学号 2011441657 专业班级自动化1102 指导教师实验成绩实验六集成运算放大器的基本应用——模拟运算电路一、实验目的1、研究有集成运算放大器组成的比例、加法和减法等基本运算电路的功能2、了解运算放大器在实际应用时应考虑的有些问题二、实验仪器1、双踪示波器;2、数字万用表;3、信号发生器三、实验原理在线性应用方面，可组成比例、加法、减法的模拟运算电路。

1) 反相比例运算电路电路如图6-1所示。

对于理想运放，该电路的输出电压与输入电压之间的关系为为减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻//。

RF 100k1 5 4 R1 10k2 Ui 6 Uo3 U1 R2 9.1k 7图6-1 反相比例运算电路2) 反相加法电路电路如图6-2所示，输出电压与输入电压之间的关系为:////RF 100kR1 10k Ui1 4 1 5 R2 20k 2 Ui2 6 Uo 3 U1 R3 6.2k 7图6-2 反相加法运算电路3) 同相比例运算电路图6-3(a)是同相比例运算电路。

RF 100k1 5 4 R1 10k 26 Uo 3R2 9.1k U1 7RF10k4 1 526 R2 Uo 3 Ui 10k U1 7(a)同乡比例运算 (b)电压跟随器图6-3 同相比例运算电路它的输出电压与输入电压之间关系为://当即得到如图6-3所示的电压跟随器。

图中,用以减小漂移和起保护作用。

一般取10KΩ,太小起不到保护作用，太大则影响跟随性。

集成运算放大器的基本应用实验报告一、实验目的。

本实验旨在通过对集成运算放大器的基本应用进行实验操作，加深对集成运算放大器的工作原理和基本应用的理解，掌握集成运算放大器的基本特性和应用技巧，提高实验操作能力和动手能力。

二、实验仪器与设备。

1. 集成运算放大器实验箱。

2. 示波器。

3. 直流稳压电源。

4. 电阻、电容等元器件。

5. 万用表。

6. 示波器探头。

三、实验原理。

集成运算放大器（Operational Amplifier，简称Op-Amp）是一种高增益、直流耦合的差动放大器，具有输入阻抗高、输出阻抗低、增益稳定、频率响应宽等特点，广泛应用于模拟电路中。

在本实验中，我们将学习集成运算放大器的基本特性和应用技巧，包括集成运算放大器的基本参数、基本电路和基本应用。

四、实验内容。

1. 集成运算放大器的基本参数测量。

a. 输入失调电压的测量。

c. 增益带宽积的测量。

2. 集成运算放大器的基本电路实验。

a. 非反相放大电路。

b. 反相放大电路。

c. 比较器电路。

d. 电压跟随器电路。

3. 集成运算放大器的基本应用实验。

a. 信号运算电路。

b. 信号滤波电路。

c. 信号调理电路。

五、实验步骤。

1. 连接实验仪器与设备，按照实验要求进行电路连接。

2. 分别测量集成运算放大器的输入失调电压、输入失调电流和增益带宽积。

3. 搭建集成运算放大器的基本电路，观察输出波形并记录实验数据。

4. 进行集成运算放大器的基本应用实验，观察输出波形并记录实验数据。

六、实验数据与分析。

1. 输入失调电压测量数据。

输入失调电压，0.5mV。

平均输入失调电压，0.55mV。

2. 输入失调电流测量数据。

输入失调电流，10nA。

输入失调电流，12nA。

平均输入失调电流，11nA。

3. 增益带宽积测量数据。

增益带宽积，1MHz。

4. 实验数据分析。

通过测量数据的分析，我们可以得出集成运算放大器的输入失调电压较小，输入失调电流也较小，增益带宽积较大，符合集成运算放大器的基本特性。

集成运算放⼤器的应⽤实验报告集成运算放⼤器实验报告集成运算放⼤器是⼀种⾼性能多级直接耦合具有两个输⼊端、⼀个输出端的电压放⼤电路。

具有⾼增益、⾼输⼊阻抗低输出阻抗的特点。

通常，线性应⽤电路需要引⼊负反馈⽹络，构成各种不同功能的实际应⽤电路。

(a)µA741⾼增益运算放⼤器（b）LM324四运算放⼤器图2.4.2 典型的集成运放外引脚排列1. ⽐例、加减、微分、积分运算电路设计与实验1.1原理图(a) 反相⽐例运算电路 (b) 同相⽐例运算电路图1.1 典型的⽐例运算电路(a) 反相求和运算电路 (b) 同相求和运算电路图1.2 典型的求和运算电路(a) 单运放减法运算电路 (b) 双运放减法运算电路图1.3 典型的减法运算电路图1.4 积分电路图1.5 微分电路图 1.6 实际微分电路（PID）2.⽅波、三⾓波发⽣器2.1原理图图2.1 ⽅波、三⾓波发⽣器2.2理论分析(参照实验教材分析⼯作原理和周期、频率、幅度近似计算出以上结果) 2.2.1频率分析2.2.2幅度分析2.2.3幅度调整图2.2 ⽅波幅度通过R4、R5⽐例调整2.2.4减法器图2.3 减法器（交流正弦信号来⾃⽰波器）图2.4 积分器（⽅波信号可以来⾃⽰波器）图2.5 微分器（⽅波信号可以来⾃⽰波器）2.4.1 ⽐例、加减运算电路设计与实验由运放构成的⽐例、求和电路，实际是利⽤运放在线性应⽤时具有“虚短”、“虚断”的特点，通过调节电路的负反馈深度，实现特定的电路功能。

⼀、实验⽬的1．掌握常⽤集成运放组成的⽐例放⼤电路的基本设计⽅法； 2．掌握各种求和电路的设计⽅法；3．熟悉⽐例放⼤电路、求和电路的调试及测量⽅法。

⼆、实验仪器及备⽤元器件（1）实验仪器（2）实验备⽤器件三、电路原理集成运算放⼤器，配备很⼩的⼏个外接电阻，可以构成各种⽐例运算电路和求和电路。

图2.4.3（a ）⽰出了典型的反相⽐例运算电路。

依据负反馈理论和理想运放的“虚短”、“虚断”的概念，不难求出输出输⼊电压之间的关系为 1f o i i R A R υυυυ==-2.4.1式中的“-”号说明电路具有倒相的功能，即输出输⼊的相位相反。

集成运算放大器的应用实验报告一、实验目的。

本实验旨在通过实际操作，掌握集成运算放大器的基本原理和应用技巧，加深对集成运算放大器的理解，提高实际操作能力。

二、实验仪器与设备。

1. 集成运算放大器实验箱。

2. 直流稳压电源。

3. 示波器。

4. 信号发生器。

5. 电阻、电容等元件。

6. 万用表。

7. 示波器探头。

三、实验原理。

集成运算放大器是一种高增益、直流耦合的差分输入、单端输出的电子放大器，具有很多种应用。

在本实验中，我们主要探讨集成运算放大器的非反相放大电路和反相放大电路的应用。

1. 非反相放大电路。

非反相放大电路是指输入信号与反馈信号同相，通过调节反馈电阻和输入电阻的比值，可以实现不同的放大倍数。

在本实验中，我们将通过调节电阻的数值，观察输出信号的变化，从而验证非反相放大电路的工作原理。

2. 反相放大电路。

反相放大电路是指输入信号与反馈信号反相，同样可以通过调节电阻的数值，实现不同的放大倍数。

在本实验中，我们将通过改变输入信号的频率和幅度，观察输出信号的变化，从而验证反相放大电路的工作原理。

四、实验步骤。

1. 连接电路。

根据实验要求，连接非反相放大电路和反相放大电路的电路图，接通电源。

2. 调节参数。

通过调节电阻的数值，观察输出信号的变化，记录不同放大倍数下的输入输出波形。

3. 改变输入信号。

改变输入信号的频率和幅度，观察输出信号的变化，记录不同条件下的输入输出波形。

4. 数据处理。

根据实验数据，计算不同条件下的放大倍数，绘制相应的放大倍数曲线。

五、实验结果与分析。

通过实验数据的记录和处理，我们得出了非反相放大电路和反相放大电路在不同条件下的放大倍数曲线。

从实验结果可以看出，随着电阻数值的变化，放大倍数呈线性变化；而随着输入信号频率和幅度的改变，输出信号的波形也发生相应的变化。

六、实验总结。

通过本次实验，我们深入理解了集成运算放大器的基本原理和应用技巧，掌握了非反相放大电路和反相放大电路的工作原理。

一、实验目的1. 理解集成运算放大器（运放）的基本原理和特性。

2. 掌握集成运放的基本线性应用电路的设计方法。

3. 通过实验验证运放在实际电路中的应用效果。

4. 了解实验中可能出现的误差及分析方法。

二、实验原理集成运算放大器是一种高增益、低噪声、高输入阻抗、低输出阻抗的直接耦合多级放大电路。

它广泛应用于各种模拟信号处理和产生电路中。

本实验主要研究运放的基本线性应用电路，包括比例、加法、减法、积分、微分等运算电路。

三、实验仪器与器材1. 集成运放（如LM741）2. 模拟信号发生器3. 示波器4. 数字多用表5. 电阻、电容等电子元件6. 面包板四、实验内容1. 反相比例运算电路(1) 设计电路：根据实验要求，搭建一个反相比例运算电路，其中输入电阻R1和反馈电阻Rf的比值决定了放大倍数A。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入一定频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 计算放大倍数，并与理论值进行比较。

2. 同相比例运算电路(1) 设计电路：搭建一个同相比例运算电路，其中输入电阻R1和反馈电阻Rf 的比值决定了放大倍数A。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入一定频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 计算放大倍数，并与理论值进行比较。

3. 加法运算电路(1) 设计电路：搭建一个加法运算电路，实现两个输入信号的求和。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入两个不同频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 验证输出波形为两个输入信号的相加。

4. 减法运算电路(1) 设计电路：搭建一个减法运算电路，实现两个输入信号的相减。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入两个不同频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

集成运算放大器的应用实验报告集成运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子器件，广泛应用于各个领域，包括电子通信、仪器仪表、控制系统等。

本文将介绍集成运算放大器的基本原理和应用实验报告。

一、集成运算放大器的基本原理集成运算放大器是一种高增益、差分输入、单端输出的电子放大器。

它由多个晶体管、电阻和电容器等器件组成，以实现放大、滤波、反相和非反相等功能。

集成运算放大器的输入阻抗高、输出阻抗低，具有较大的开环增益和较宽的频率响应范围。

集成运算放大器的基本原理是负反馈。

通过将输出信号与输入信号进行比较，并将差值放大反馈给输入端，从而实现对输入信号的放大和控制。

这种负反馈使得集成运算放大器具有稳定性、线性度高的特点。

二、集成运算放大器的应用实验报告为了深入了解集成运算放大器的应用，我们进行了一系列实验。

以下是其中几个实验的报告：实验一：非反相放大器我们首先搭建了一个非反相放大器电路。

该电路由一个集成运算放大器、两个电阻和一个输入信号源组成。

通过调节电阻的阻值，我们可以改变电路的放大倍数。

实验结果表明，当输入信号为正弦波时，输出信号也为正弦波，但幅值比输入信号大。

这验证了非反相放大器的放大功能。

实验二：反相放大器接下来，我们搭建了一个反相放大器电路。

该电路同样由一个集成运算放大器、两个电阻和一个输入信号源组成。

与非反相放大器不同的是，输入信号通过电阻接到集成运算放大器的反向输入端。

实验结果显示，输出信号与输入信号相比，幅值变大且相位相反。

这证明了反相放大器的放大和反相功能。

实验三：低通滤波器我们进一步设计了一个低通滤波器电路。

该电路由一个集成运算放大器、一个电容和一个电阻组成。

输入信号通过电容接到集成运算放大器的反向输入端，输出信号从集成运算放大器的输出端取出。

实验结果显示，该电路能够滤除高频信号，只保留低频信号。

这说明了低通滤波器的滤波功能。

实验四：积分器最后，我们设计了一个积分器电路。
