施工员测量放线的重要步骤—一看就会一、施工测量前的准备工作1)总平面图如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。
2928272614.00教学楼已建未建总平面图3)基础平面图从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。
4)基础详图从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。
5)建筑物的立面图和剖面图从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。
(2)现场踏勘全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。
(3)施工场地整理平整和清理施工场地,以便进行测设工作。
(4)制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。
1N轴线控制桩23456教学楼P7EMD宿舍楼653460003000CB1424021370041009000Adcab图2建筑物的定位和放线(5)仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1.建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M、N、P和Q)测设在地面上,作为基础放样和细部放样的依据。
由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。
2(1)如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l得a、b两点,作出标志。
(2)在a点安置经纬仪,瞄准b点,并从b沿ab方向量取14.240m (因为教学楼的外墙厚370mm,轴线偏里,离外墙皮240mm),定出c点,作出标志,再继续沿ab方向从c点起量取25.800m,定出d点,作出标志,cd线就是测设教学楼平面位置的建筑基线。
(3)分别在c、d两点安置经纬仪,瞄准a点,顺时针方向测设90,沿此视线方向量取距离l+0.240m,定出M、Q两点,作出标志,再继续量取15.000m,定出N、P两点,作出标志。
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
施工测量放线的流程及方法步骤和方案一、流程1.准备阶段:搜集相关图纸和资料,了解设计要求和施工要求,明确测量和放线的目标和标准。
2.确定控制点:根据设计图纸和施工要求,在施工现场确定控制点的位置和数量,确保测量和放线的准确性。
3.测量控制点:使用专业的测量仪器,如全站仪、经纬仪等,对控制点进行测量,记录准确的坐标和高程。
4.绘制图纸:根据测量结果,制作测量图纸,标明控制点的坐标和高程,并绘制出施工线路、位置和尺寸等信息。
5.拍摄照片:拍摄控制点和测量线路的照片,以备施工过程中的参考和证明。
二、方法1.静止法:在测点上固定一个测具,用测具与被测物体的边缘对齐,再通过测具上的标尺读出测量结果。
2.针眼法:利用放线针,在被测点打上针眼,再通过读取针眼与参考线的距离来确定测量结果。
3.三角测量法:利用三角形的性质,通过测量已知边长与角度,计算出待测边长或角度值。
4.三线测量法:利用三根放线杆的位置关系,通过测量与计算,确定待测点的坐标。
三、步骤1.确定测量内容:明确需要测量和放线的位置、线路、尺寸等内容。
2.准备测量工具:准备好全站仪、经纬仪、测量杆、放线针等测量工具。
3.定位控制点:在施工现场确定控制点的位置,使用全站仪或经纬仪进行精确定位。
4.进行测量和放线:根据测量内容,使用工具进行测量和放线,按照设计要求和标准进行操作。
5.检查测量结果:核对测量结果和放线情况,确保准确性和质量。
6.记录和处理数据:将测量数据记录下来,并进行数据处理,比对设计要求和施工要求。
7.编制测量报告:根据测量结果,编制测量报告,明确测量的准确性和可行性。
四、方案1.施工准备:搜集相关图纸和资料,了解设计要求和施工要求,明确测量和放线的目标和标准。
2.测量准备:选择适当的测量工具和仪器,确保仪器的准确性和稳定性。
3.控制点设置:根据设计要求,在施工现场设置足够数量和位置合理的控制点,确保测量和放线的准确性。
4.测量方法:选择合适的测量方法,根据具体情况进行测量和放线。
多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2012年8月27一、施工测量前的准备工作(1)熟悉设计图纸设计图纸是施工测量的主要依据,在测设前,应熟悉建筑物的设计图纸,了解施工建筑物与相邻地物的相互关系,以及建筑物的尺寸和施工的要求等,并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料:1)总平面图如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。
2)建筑平面图 从建筑平面图中,可以查取建筑物的总尺寸,以及内部各定位轴线之间的关系尺寸,这是施工测设的基本资料。
3)基础平面图 从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。
4)基础详图 从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。
5)建筑物的立面图和剖面图 从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。
(2)现场踏勘 全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。
(3)施工场地整理 平整和清理施工场地,以教学楼已建 未建总平面图便进行测设工作。
(4)制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。
(5)仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1.建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M、N、P和Q)测设在地面上,作为基础放样和细部放样的依据。
由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。
B D C A图2建筑物的定位和放线(1)如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l得a、b两点,作出标志。
测量放线工程施工顺序一、准备工作1. 确认工程现场在进行放线之前,首先要对工程现场进行仔细的确认,包括明确工程范围、边界等。
必须确保放线的准确性和规范性。
2. 确认测量放线工程图纸在进行放线施工之前,要对工程图纸进行认真审查和确认,包括了解工程的基本情况、要求和规范等,必须清楚工程的放线要求和方法。
3. 准备放线设备和工具在进行放线施工之前,要准备好放线所需要的设备和工具,包括放线仪、测量尺、三角架等。
这些设备和工具必须保持完好无损,以确保放线的准确性。
4. 确定放线人员和工作安排在进行放线施工之前,要确保有足够的放线人员,并且要对放线人员进行必要的培训和指导。
同时,要合理安排放线人员的工作和时间。
二、实施放线工程1. 定位控制点在进行放线施工之前,首先要确定控制点的位置,并且进行标记。
控制点的位置必须准确、稳固,可以保证放线的准确性。
2. 连线标记在确定控制点的位置之后,要根据工程图纸中的要求和标准,进行放线。
这个过程中要特别注意测量尺的准确度和斜率。
3. 放线检查在进行放线施工之后,要对放线结果进行仔细的检查,确保放线的准确性和规范性。
必要时,可进行重复放线以确保结果的准确性。
4. 放线记录在进行放线施工之后,要对放线结果进行记录和存档。
这可以帮助后续工程的施工和验收,同时也可以为工程的质量和效率提供依据。
5. 放线完成在确认放线结果无误之后,可以认为放线工程完成。
放线结果必须清晰、准确,符合工程的要求和标准。
三、总结与改进1.总结经验在放线工程完成之后,要及时总结经验,包括放线过程中的问题和解决方法等。
这可以帮助提高放线工程的效率和质量。
2.改进工艺在总结经验的基础上,要及时改进放线工程的工艺和方法,可以利用新技术和设备,提高放线的准确性和效率。
3.培训放线人员在进行放线工程的过程中,要及时培训和指导放线人员,提高他们的专业水平和工作能力。
这可以提高放线工程的效率和质量。
总的来说,测量放线工程施工顺序是一个重要的工程环节,它直接影响到工程的质量和进度。

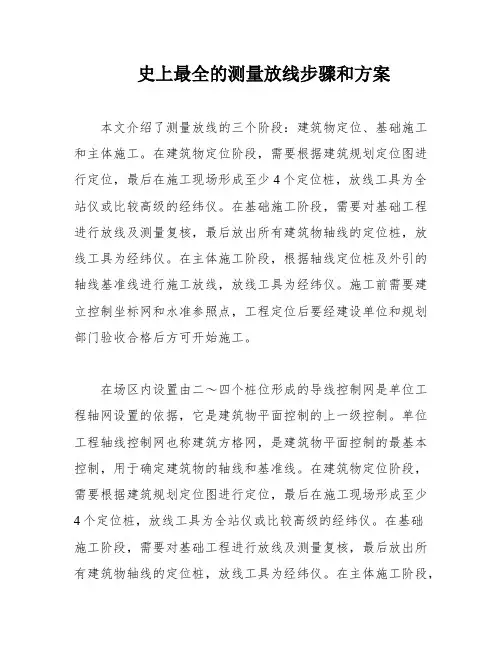

史上最全的测量放线步骤和方案本文介绍了测量放线的三个阶段:建筑物定位、基础施工和主体施工。
在建筑物定位阶段,需要根据建筑规划定位图进行定位,最后在施工现场形成至少4个定位桩,放线工具为全站仪或比较高级的经纬仪。
在基础施工阶段,需要对基础工程进行放线及测量复核,最后放出所有建筑物轴线的定位桩,放线工具为经纬仪。
在主体施工阶段,根据轴线定位桩及外引的轴线基准线进行施工放线,放线工具为经纬仪。
施工前需要建立控制坐标网和水准参照点,工程定位后要经建设单位和规划部门验收合格后方可开始施工。
在场区内设置由二~四个桩位形成的导线控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
单位工程轴线控制网也称建筑方格网,是建筑物平面控制的最基本控制,用于确定建筑物的轴线和基准线。
在建筑物定位阶段,需要根据建筑规划定位图进行定位,最后在施工现场形成至少4个定位桩,放线工具为全站仪或比较高级的经纬仪。
在基础施工阶段,需要对基础工程进行放线及测量复核,最后放出所有建筑物轴线的定位桩,放线工具为经纬仪。
在主体施工阶段,根据轴线定位桩及外引的轴线基准线进行施工放线,放线工具为经纬仪。
施工前需要建立控制坐标网和水准参照点,工程定位后要经建设单位和规划部门验收合格后方可开始施工。
在单位工程中,轴线设置密集,需要根据建筑物特点选择有代表性的轴线来设置轴线控制网。
为了便于基础施工测量,控制桩应尽量设在开挖区外原始地坪上,同时在基坑底部及长轴线中部加密设置辅助性控制桩。
建筑方格网是建筑物定位和施工放线的基本依据。
方格网的主轴线应尽可能选择在场区的中心线上,其纵横轴线的端点应尽量延伸至场地边缘,方便方格网的扩展并确保精度均匀。
方格网的顶点应布置在通视良好又能长期保存的地点。
方格网的边长一般小于100m,宜取10 m的倍数。
轴线控制桩应尽量投测在方格网边上。
在基础施工测量中,垫层混凝土浇筑并凝固达到一定强度后,现场测量人员根据基坑边上的轴线控制桩,将经纬仪架设在控制桩位上,经对中、整平后,后视同一方向桩(轴线标志),将控制轴线投测到作业面上。
道路工程施工测量放线步骤测量放线工作是在地形地貌的基础上,按照设计方案的要求,在实地上对工程进行精确的测量和标定,并在地面上用标杆、丝线、墨线、竹尺等工具进行标定。
道路施工测量放线步骤繁琐复杂,需要专业的技术人员进行操作。
下面就道路工程施工测量放线的具体步骤进行详细介绍。
一、前期准备测量放线工作开始前,需要进行一些前期准备工作。
首先要进行地形地貌的勘察和调查,了解工程用地的地形、地貌;然后根据设计图纸和设计要求,编制测量放线任务书,并确定测量放线组织机构和人员分工;接着要准备测量放线所需的测量仪器和工具,如测距仪、水准仪、经纬仪、铁尺、荣耀桩、标杆、作图仪、土层剖面测设备等测量仪器和工具;最后要组织测量放线人员进行专业培训,熟悉测量放线的操作流程和注意事项。
二、测量放线方案设计在进行测量放线工作之前,首先要根据设计图纸和设计要求,制定测量放线方案。
测量放线方案是根据工程的实际情况和测量放线的要求,确定测量放线的具体方法、测量仪器和工具的使用、放线点的位置等重要内容。
测量放线方案制定完成后,需要经过相关人员的审查和确认,保证测量放线工作的顺利进行。
三、地面控制点的布设地面控制点是进行测量放线工作的基础,是保证测量放线结果准确可靠的重要因素。
地面控制点的布设要根据设计要求和测量放线方案确定,并采用一定的方法和工具进行布设。
地面控制点的布设主要有以下几个步骤:1、确定地面控制点的位置和数量。
根据设计图纸和设计要求确定地面控制点的位置,并根据地理特征和工程要求确定地面控制点的数量。
2、进行地面控制点的布设。
根据设计要求和测量放线方案,使用测量仪器和工具进行地面控制点的布设,采用水准仪、经纬仪、铁尺等工具进行测量,以保证地面控制点的布设准确可靠。
3、进行地面控制点的标定。
在地面控制点的布设完成后,需要进行地面控制点的标定工作,采用标杆、荣耀桩等工具进行标定,保证地面控制点的位置和高程的准确性。
四、放线测量工作地面控制点的布设完成后,就需要进行放线测量工作。
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。

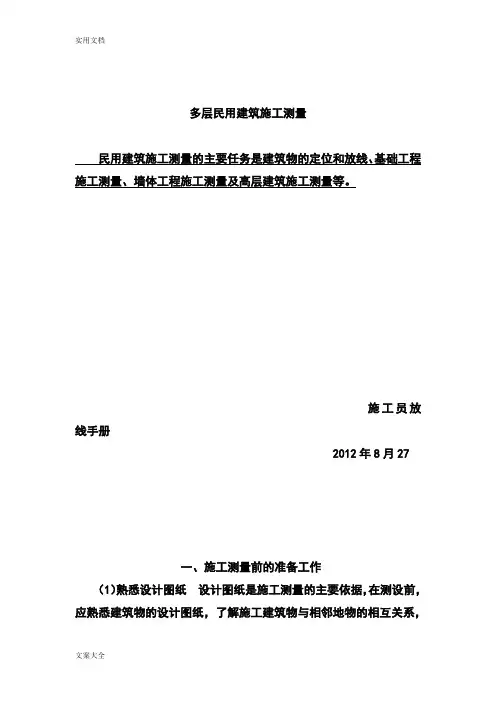

实用文档多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2012年8月27一、施工测量前的准备工作(1)熟悉设计图纸设计图纸是施工测量的主要依据,在测设前,应熟悉建筑物的设计图纸,了解施工建筑物与相邻地物的相互关系,以及建筑物的尺寸和施工的要求等,并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料:1)总平面图 如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。
2)建筑平面图 从建筑平面图中,可以查取建筑物的总尺寸,以及内部各定位轴线之间的关系尺寸,这是施工测设的基本资料。
3)基础平面图 从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。
4)基础详图 从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。
5)建筑物的立面图和剖面图 从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。
(2)现场踏勘 全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。
2729282614.00教学楼 已建未建总平面图(3)施工场地整理 平整和清理施工场地,以便进行测设工作。
(4)制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。
(5)仪器和工具 对测设所使用的仪器和工具进行检核。
二、定位和放线1.建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M 、N 、P 和Q )测设在地面上,作为基础放样和细部放样的依据。
由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。
(1)如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l 得a 、b 两点,作出标志。
第1篇一、准备工作1. 熟悉图纸:测量人员需详细阅读设计图纸,了解建筑物的结构、尺寸、位置等信息。
2. 收集资料:收集与测量放线相关的资料,如地形图、建筑规划定位图、地形测量资料等。
3. 准备工具:准备测量工具,包括全站仪、经纬仪、水准仪、钢卷尺、线绳、线坠子、龙门板等。
4. 确定测量人员:组建专业的测量团队,包括测量员、施工员、监理人员等。
二、建筑物定位(放线)1. 建立控制网:根据建筑规划定位图,在施工现场设置至少4个定位桩,作为后续放线的基准点。
2. 使用全站仪或高级经纬仪进行测量:测量人员利用全站仪或高级经纬仪,测量定位桩之间的距离和角度,确定建筑物位置。
3. 标注建筑物轴线:根据测量结果,在施工现场标注建筑物轴线,确保轴线与设计图纸一致。
三、基础施工放线1. 引测轴线:在建筑物定位桩的基础上,引测轴线至基础施工区域。
2. 设置基础定位桩:根据轴线,设置基础定位桩,确保基础施工的准确性。
3. 放出基础边线:根据基础定位桩,放出基础边线,为后续基础开挖提供依据。
4. 监督复核:监理人员对放线过程进行监督,确保施工放线的准确性。
四、主体施工放线1. 根据基础放线结果,设置主体施工控制网。
2. 放出主体结构轴线:根据主体施工控制网,放出主体结构轴线,为后续主体施工提供依据。
3. 放出主体结构边线:根据主体结构轴线,放出主体结构边线,为后续主体结构施工提供依据。
4. 监督复核:监理人员对放线过程进行监督,确保施工放线的准确性。
五、施工过程中的测量放线1. 定期复测:在施工过程中,定期对放线进行复测,确保施工放线的准确性。
2. 及时调整:如发现放线误差,及时进行调整,确保施工放线的准确性。
3. 记录放线数据:详细记录放线数据,为后续施工提供依据。
六、工程验收1. 施工完成后,对测量放线进行验收,确保施工放线的准确性。
2. 验收合格后,将测量放线成果资料归档。
通过以上施工程序,可以确保土建测量放线的准确性和施工质量,为建筑工程的顺利进行奠定基础。
新手施工员测量放线步骤完整版步骤一:准备工作首先,要进行的准备工作包括:1.阅读施工图纸:要仔细阅读施工图纸,了解设计要求,理解平面布置、尺寸和标高。
2.提取控制点:根据施工图中的控制点,提取出既能代表设计要求又容易找到的控制点。
3.准备测量工具:准备好所需的测量工具,如钢卷尺、水平仪、经纬仪等。
4.测量基准点:选择放线的基准点,通常是工地附近的建筑物或地面上的固定点。
步骤二:放线前的调整在放线前,需要先进行必要的调整:1.检查仪器仪表:确保测量仪器仪表的准确性,如检查钢卷尺的刻度、经纬仪的刻度等。
2.预测误差:根据实际情况,预测可能存在的误差,并做好相应的补正措施。
3.选择放线方式:根据需求选择合适的放线方式,如单边放线、双边放线或交叉放线。
步骤三:放线操作1.确定放线起始点:根据施工图纸上的尺寸和控制点,确定放线的起始点,并使用标杆标记。
2.连接控制点:使用经纬仪和钢卷尺依次连接各个控制点,并将其标记在地面上。
3.标记控制线:通过在控制点之间拉线或使用牵引线,标记出中心线和控制线。
4.标定放线点:在控制线上标定放线点,以确定各个构件的精确位置和标高。
5.检查放线结果:使用水平仪和经纬仪对放线结果进行检查,确保放线的准确性。
步骤四:记录放线数据在完成放线后,应及时将相关数据记录下来,以备将来查阅和使用。
1.记录控制点坐标和标高:将每个控制点的坐标和标高记录在放线记录表中。
2.记录放线点坐标和标高:将每个放线点的坐标和标高记录在放线记录表中。
3.保留备份数据:在记录完放线数据后,应保留备份,以备将来需要时使用。
总结:。
施工测量放线的流程及方法、步骤和方案(范本样本)为了保证本工程项目的平面位置和几何尺寸符合设计图纸要求,并达到合格标准,我公司对平面及高程控制如下:由项目经理组织负责平面坐标及高程传递,项目施工人员负责施工现场平面、道路、广场地形及地形标高测量,项目部技术质量部门负责平面坐标及高程验收。
施工测量程序施工准备→测量作业→自检→合格→报验→合格→进入下步工序。
施工测量组织工作由项目测量人员成立测量小组,以业主(采购人)给定的坐标点和高程控制点进行工程定位、建立坐标控制网。
测量小组根据施工区域分别确定测量任务,项目技术负责人对测量小组全体人员进行详细的图纸交底及方案交底,明确分工。
1、测量原则我公司严格执行测量规范,遵守先整体后局部的工作程序。
先确定平面控制网,以控制网为依据,进行各局部区域的定点放线。
必须严格审核测量原始数据的准确性,坚持测量放线与计算工作同步校核的工作方法。
定位工作执行自检、互检合格后再报验,同时坚持测量技术符合的工作制度,控制网用全站仪进行放线,局部用经纬仪放线。
建立施工坐标系,采用直角坐标结合定位。
2、测量的准备工作我公司已全面了解设计意图,认真审核图纸。
测量人员通过对总平面图和设计说明的学习,了解工程总体布局、工程特点及周围环境,掌握景观树、构筑物、道路、给排水管道沟位置及坐标。
测量所用的仪器和钢尺等器具,根据有关规定,应送检测厂家校验,校验合格才可使用。
现场所用仪器:全站仪*台、经纬仪*台、水准仪*台、测量标杆、塔尺*套、50米钢尺*套等。
3、测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整;测量精度要满足要求,根据现行测量规范和有关规程进行精度控制。
依据设计大地坐标系基点,用全站仪采用极坐标法进行测设,控制网桩位的选点应通视条件良好、安全、易保护的地方,桩位必须用混凝土保护,并用油漆作好标记。
测量完后报监理,建设单位确认后加以妥善保护。
定位桩的精度符合《工程测量规范》要求。
新手施工员测量放线步骤作为一名新手施工员,测量放线是日常工作中必不可少的环节,它是确保施工等后续工作顺利进行的重要步骤。
本文将介绍测量放线的步骤和注意事项。
1. 确定测量放线位置在进行测量放线之前,需要确定放线的位置。
一般情况下,施工图纸上有明确的测量点和控制点。
在工程实际操作中,需要根据实际情况进行调整。
2. 准备工作在进行测量放线之前,需要准备好必要的工具和设备。
常用的工具有测量尺、水平仪、传感器等,设备包括:激光测距仪、全站仪、GPS等。
3. 测量在使用工具和设备之前,需要对它们进行检查,确保工具和设备的准确度。
开始进行测量之后,需要对每一次测量进行记录,包括时间、位置、数据等,确保实际测量数据与图纸上的数据一致。
4. 放线测量完成后,就可以进行放线了。
在放线之前,需要确定放线的方向和位置,然后使用绳子或者叉车铲板等工具,将材料放置在指定的位置。
5. 验收在放线完成之后,需要进行验收工作。
主要是针对实际测量的数据与图纸数据是否一致、放线是否水平、位置是否正确进行确认,确保放线质量达到规定标准。
6. 注意事项在进行测量放线的过程中,需要注意以下事项: 1. 学习和掌握测量放线的基本知识和技能,了解测量原理。
2. 采用科学的方法进行测量放线,确保数据的准确性。
3. 在进行放线前,需要确认放线点的位置和方向,并进行充分的准备工作。
4. 放线完毕后,需要进行验收,确保放线质量符合规定标准。
测量放线是一项非常重要的工作,它直接影响到后续施工的质量和效果。
在实际操作中,需要认真学习和掌握测量放线的基本知识和技能,采用科学的方法进行测量放线,并注重放线的技巧,确保放线质量达到规定标准。
多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2020年8月27一、施工测量前的准备工作(1)熟悉设计图纸 设计图纸是施工测量的主要依据,在测设前,应熟悉建筑物的设计图纸,了解施工建筑物与相邻地物的相互关系,以及建筑物的尺寸和施工的要求等,并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料:1)总平面图 如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。
2)建筑平面图 从建筑平面图中,可以查取建筑物的总尺寸,以及内部各定位轴线之间的关系尺寸,这是施工测设的基本资料。
3)基础平面图 从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。
4)基础详图 从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。
5)建筑物的立面图和剖面图 从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。
(2)现场踏勘 全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。
(3)施工场地整理 平整和清理施工场地,以便进行测设工作。
(4)制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。
已建未建总平面图(5)仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1.建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M、N、P和Q)测设在地面上,作为基础放样和细部放样的依据。
由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。
(1)如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l得a、b 两点,作出标志。
(2)在a点安置经纬仪,瞄准b点,并从b沿ab方向量取14.240m(因为教学楼的外墙厚370mm,轴线偏里,离外墙皮240mm),定出c点,作出标志,再继续沿ab 方向从c点起量取25.800m,定出d点,作出标志,cd线就是测设教学楼平面位置的建筑基线。
多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2012年8月27一、施工测量前的准备工作(1)熟悉设计图纸设计图纸是施工测量的主要依据,在测设前,应熟悉建筑物的设计图纸,了解施工建筑物与相邻地物的相互关系,以及建筑物的尺寸和施工的要求等,并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料:1)总平面图 如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。
2)建筑平面图 从建筑平面图中,可以查取建筑物的总尺寸,以及内部各定位轴线之间的关系尺寸,这是施工测设的基本资料。
3)基础平面图 从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。
4)基础详图 从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。
5)建筑物的立面图和剖面图 从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。
(2)现场踏勘 全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。
已未 总平面图(3)施工场地整理平整和清理施工场地,以便进行测设工作。
(4)制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。
(5)仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1.建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M、N、P和Q)测设在地面上,作为基础放样和细部放样的依据。
由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。
(1)如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l得a、b两点,作出标志。
(2)在a点安置经纬仪,瞄准b点,并从b沿ab方向量取14.240m (因为教学楼的外墙厚370mm,轴线偏里,离外墙皮240mm),定BDECA 765图2建筑物的定位和放线出c点,作出标志,再继续沿ab方向从c点起量取25.800m,定出d 点,作出标志,cd线就是测设教学楼平面位置的建筑基线。
(3)分别在c、d两点安置经纬仪,瞄准a点,顺时针方向测设90˚,沿此视线方向量取距离l+0.240m,定出M、Q两点,作出标志,再继续量取15.000m,定出N、P两点,作出标志。
M、N、P、Q四点即为教学楼外廓定位轴线的交点。
(4)检查NP的距离是否等于25.800m,∠N和∠P是否等于90˚,其误差应在允许范围内。
如施工场地已有建筑方格网或建筑基线时,可直接采用直角坐标法进行定位。
2.建筑物的放线建筑物的放线,是指根据已定位的外墙轴线交点桩(角桩),详细测设出建筑物各轴线的交点桩(或称中心桩),然后,根据交点桩用白灰撒出基槽开挖边界线。
放线方法如下:(1)在外墙轴线周边上测设中心桩位置如图2所示,在M 点安置经纬仪,瞄准Q点,用钢尺沿MQ方向量出相邻两轴线间的距离,定出1、2、3、…各点,同理可定出5、6、7各点。
量距精度应达到设计精度要求。
量出各轴线之间距离时,钢尺零点要始终对在同一点上。
(2)恢复轴线位置的方法由于在开挖基槽时,角桩和中心桩要被挖掉,为了便于在施工中,恢复各轴线位置,应把各轴线延长到基槽外安全地点,并做好标志。
其方法有设置轴线控制桩和龙门板两种形式。
1)设置轴线控制桩轴线控制桩设置在基槽外,基础轴线的延长线上,作为开槽后,各施工阶段恢复轴线的依据,如图2所示。
轴线控制桩一般设置在基槽外2~4m处,打下木桩,桩顶钉上小钉,准确标出轴线位置,并用混凝土包裹木桩,如图3所示。
如附近有建筑物,亦可把轴线投测到建筑物上,用红漆作出标志,以代替轴线控制桩。
图3 轴线控制桩2)设置龙门板在小型民用建筑施工中,常将各轴线引测到基槽外的水平木板上。
水平木板称为龙门板,固定龙门板的木桩称为龙门桩,如图4所示。
设置龙门板的步骤如下:龙图4 龙门板在建筑物四角与隔墙两端,基槽开挖边界线以外1.5~2m处,设置龙门桩。
龙门桩要钉得竖直、牢固,龙门桩的外侧面应与基槽平行。
根据施工场地的水准点,用水准仪在每个龙门桩外侧,测设出该建筑物室内地坪设计高程线(即±0标高线),并作出标志。
沿龙门桩上±0标高线钉设龙门板,这样龙门板顶面的高程就同在±0的水平面上。
然后,用水准仪校核龙门板的高程,如有差错应及时纠正,其允许误差为±5mm。
在N点安置经纬仪,瞄准P点,沿视线方向在龙门板上定出一点,用小钉作标志,纵转望远镜在N点的龙门板上也钉一个小钉。
用同样的方法,将各轴线引测到龙门板上,所钉之小钉称为轴线钉。
轴线钉定位误差应小于±5mm。
最后,用钢尺沿龙门板的顶面,检查轴线钉的间距,其误差不超过1:2 000。
检查合格后,以轴线钉为准,将墙边线、基础边线、基础开挖边线等标定在龙门板上。
三、基础工程施工测量1.基槽抄平建筑施工中的高程测设,又称抄平。
(1)设置水平桩为了控制基槽的开挖深度,当快挖到槽底设计标高时,应用水准仪根据地面上±0.000m点,在槽壁上测设一些水平小木桩(称为水平桩),如图5所示,使木桩的上表面离槽底的设计标高为一固定值(如0.500m)。
为了施工时使用方便,一般在槽壁各拐角处、深度变化处和基槽壁上每隔3~4m 测设一水平桩。
水平桩可作为挖槽深度、修平槽底和打基础垫层的依据。
(2)水平桩的测设方法 如图5所示,槽底设计标高为-1.700m ,欲测设比槽底设计标高高0.500m 的水平桩,测设方法如下:1)在地面适当地方安置水准仪,在±0标高线位置上立水准尺,读取后视读数为1.318m 。
2)计算测设水平桩的应读前视读数b 应:m 518.2)500.0700.1(318.1=+--=-=h a b 应3)在槽内一侧立水准尺,并上下移动,直至水准仪视线读数为2.518m 时,沿水准尺尺底在槽壁打入一小木桩。
2.垫层中线的投测基础垫层打好后,根据轴线控制桩或龙门板上的轴线钉,用经纬图5 设置水平桩仪或用拉绳挂锤球的方法,把轴线投测到垫层上,如图6所示,并用墨线弹出墙中心线和基础边线,作为砌筑基础的依据。
图6 垫层中线的投测1—龙门板2—细线3—垫层4—基础边线5—墙由于整个墙身砌筑均以此线为准,这是确定建筑物位置的关键环节,所以要严格校核后方可进行砌筑施工。
3.基础墙标高的控制房屋基础墙是指±0.000m以下的砖墙,它的高度是用基础皮数杆来控制的。
图7 基础墙标高的控制1—防潮层2—皮数杆3—垫层(1)基础皮数杆是一根木制的杆子,如图7所示,在杆上事先按照设计尺寸,将砖、灰缝厚度画出线条,并标明±0.000m和防潮层的标高位置。
(2)立皮数杆时,先在立杆处打一木桩,用水准仪在木桩侧面定出一条高于垫层某一数值(如100mm)的水平线,然后将皮数杆上标高相同的一条线与木桩上的水平线对齐,并用大铁钉把皮数杆与木桩钉在一起,作为基础墙的标高依据。
4.基础面标高的检查基础施工结束后,应检查基础面的标高是否符合设计要求(也可检查防潮层)。
可用水准仪测出基础面上若干点的高程和设计高程比较,允许误差为±10mm。
四、墙体施工测量1.墙体定位(1)利用轴线控制桩或龙门板上的轴线和墙边线标志,用经纬仪或拉细绳挂锤球的方法将轴线投测到基础面上或防潮层上。
(2)用墨线弹出墙中线和墙边线。
(3)检查外墙轴线交角是否等于90˚。
(4)把墙轴线延伸并画在外墙基础上,如图8所示,作为向上投测轴线的依据。
图8 墙体定位1—墙中心线2—外墙基础3—轴线(5)把门、窗和其它洞口的边线,也在外墙基础上标定出来。
2.墙体各部位标高控制在墙体施工中,墙身各部位标高通常也是用皮数杆控制。
(1)在墙身皮数杆上,根据设计尺寸,按砖、灰缝的厚度画出线条,并标明0.000m、门、窗、楼板等的标高位置,如图9所示。
图9 墙体皮数杆的设置(2)墙身皮数杆的设立与基础皮数杆相同,使皮数杆上的0.000m标高与房屋的室内地坪标高相吻合。
在墙的转角处,每隔10~15m设置一根皮数杆。
(3)在墙身砌起1m以后,就在室内墙身上定出+0.500m的标高线,作为该层地面施工和室内装修用。
(4)第二层以上墙体施工中,为了使皮数杆在同一水平面上,要用水准仪测出楼板四角的标高,取平均值作为地坪标高,并以此作为立皮数杆的标志。
框架结构的民用建筑,墙体砌筑是在框架施工后进行的,故可在柱面上画线,代替皮数杆。
五、建筑物的轴线投测在多层建筑墙身砌筑过程中,为了保证建筑物轴线位置正确,可用吊锤球或经纬仪将轴线投测到各层楼板边缘或柱顶上。
1.吊锤球法将较重的锤球悬吊在楼板或柱顶边缘,当锤球尖对准基础墙面上的轴线标志时,线在楼板或柱顶边缘的位置即为楼层轴线端点位置,并画出标志线。
各轴线的端点投测完后,用钢尺检核各轴线的间距,符合要求后,继续施工,并把轴线逐层自下向上传递。
吊锤球法简便易行,不受施工场地限制,一般能保证施工质量。
但当有风或建筑物较高时,投测误差较大,应采用经纬仪投测法。
2.经纬仪投测法在轴线控制桩上安置经纬仪,整平后,瞄准基础墙面上的轴线标志,用盘左、盘右分中投点法,将轴线投测到楼层边缘或柱顶上。
将所有端点投测到楼板上之后,用钢尺检核间距,相对误差不得大于1/2000。
检查合格后,才能在楼板分间弹线,继续施工。
六、建筑物的高程传递在多层建筑施工中,要由下层向上层传递高程,以便楼板、门窗口等的标高符合设计要求。
高程传递的方法有以下几种:1.利用皮数杆传递高程一般建筑物可用墙体皮数杆传递高程。
具体方法参照“墙体各部位标高控制”。
2.利用钢尺直接丈量对于高程传递精度要求较高的建筑物,通常用钢尺直接丈量来传递高程。
对于二层以上的各层,每砌高一层,就从楼梯间用钢尺从下层的“+0.500m”标高线,向上量出层高,测出上一层的“+0.500m”标高线。
这样用钢尺逐层向上引测。
3.吊钢尺法用悬挂钢尺代替水准尺,用水准仪读数,从下向上传递高程。
高层建筑施工测量高层建筑物施工测量中的主要问题是控制垂直度,就是将建筑物的基础轴线准确地向高层引测,并保证各层相应轴线位于同一竖直面内,控制竖向偏差,使轴线向上投测的偏差值不超限。
轴线向上投测时,要求竖向误差在本层内不超过5mm,全楼累计误差值不应超过2H/10 000(H为建筑物总高度),且不应大于:30m<H≤60m时,10mm;60m<H≤90m时,15mm;90m<H 时,20mm。
高层建筑物轴线的竖向投测,主要有外控法和内控法两种,下面分别介绍这两种方法。
