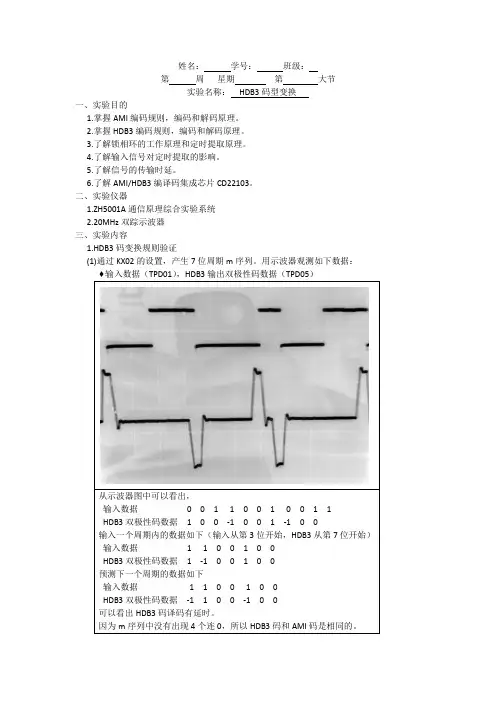

通信原理码型变换实验

姓名：学号：班级：第周星期第大节实验名称：HDB3码型变换一、实验目的1.掌握AMI编码规则，编码和解码原理。

2.掌握HDB3编码规则，编码和解码原理。

3.了解锁相环的工作原理和定时提取原理。

4.了解输入信号对定时提取的影响。

5.了解信号的传输时延。

6.了解AMI/HDB3编译码集成芯片CD22103。

二、实验仪器1.ZH5001A通信原理综合实验系统2.20MHz双踪示波器三、实验内容1.HDB3码变换规则验证(1)通过KX02的设置，产生7位周期m序列。

用示波器观测如下数据：(3)拔除KD01，输入数据为全1码。

用示波器观测如下数据：(4)KD01跳线中间接地，输入数据为全0码。

用示波器观测如下数据：♦输入数据（TPD01），HDB3输出单极性码数据（TPD08）2.HDB3码译码和时延测试(2)KD01设置为M；通过KX02的设置，产生7位周期m序列；KP02设置在HDB3位置。

用示波器观测如下数据：输入数据（TPD01），HDB3译码输出数据（TPD07）8个时钟周期3.HDB3编码信号中同步时钟分量定性观测(1)通过KX02的设置，产生7位周期m序列；KP02设置在HDB3位置；KD01设置为输入m序列；KD02分别设置为单极性码输出和双极性码输出。

用示波器观测如下数据：♦M序列，单极性码时同步时钟分量（TPP01）♦M序列，双极性码时同步时钟分量（TPP01）♦M序列，双极性码时放大后同步时钟分量（TPP02）(2)KD01设置为输入全1序列。

用示波器观测如下数据：♦全1序列时单极性码时同步时钟分量（TPP01）(3)KD01设置为输入全0序列。

用示波器观测如下数据：得到了正弦信号。

结论：●HDB3单极性码含有时钟分量；双极性码不含有时钟分量或是较少的时钟分量。

●HDB3码是否含有时钟分量与发送的序列无关，无论是M序列，全0码，全1码4.HDB3译码位定时恢复测量(1)通过KX02的设置，产生7位周期m序列；KP02设置在HDB3位置。

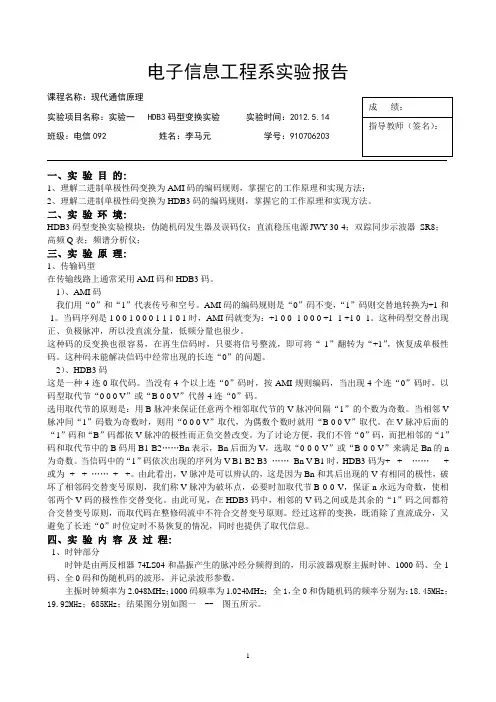

电子信息工程系实验报告课程名称：现代通信原理成绩：实验项目名称：实验一 HDB3码型变换实验实验时间：2012.5.14指导教师（签名）：班级：电信092 姓名：李马元学号：910706203一、实验目的:1、理解二进制单极性码变换为AMI码的编码规则，掌握它的工作原理和实现方法；2、理解二进制单极性码变换为HDB3码的编码规则，掌握它的工作原理和实现方法。

二、实验环境:HDB3码型变换实验模块；伪随机码发生器及误码仪；直流稳压电源 JWY-30-4；双踪同步示波器SR8；高频Q表；频谱分析仪；三、实验原理:1、传输码型在传输线路上通常采用AMI码和HDB3码。

1）、AMI码我们用“0”和“1”代表传号和空号。

AMI码的编码规则是“0”码不变，“1”码则交替地转换为+1和-1。

当码序列是1 0 0 1 0 0 0 1 1 1 0 1时，AMI码就变为：+1 0 0 -1 0 0 0 +1 -1 +1 0 -1。

这种码型交替出现正、负极脉冲，所以没直流分量，低频分量也很少。

这种码的反变换也很容易，在再生信码时，只要将信号整流，即可将“-1”翻转为“+1”，恢复成单极性码。

这种码未能解决信码中经常出现的长连“0”的问题。

2）、HDB3码这是一种4连0取代码。

当没有4个以上连“0”码时，按AMI规则编码，当出现4个连“0”码时，以码型取代节“0 0 0 V”或“B 0 0 V”代替4连“0”码。

选用取代节的原则是：用B脉冲来保证任意两个相邻取代节的V脉冲间隔“1”的个数为奇数。

当相邻V 脉冲间“1”码数为奇数时，则用“0 0 0 V”取代，为偶数个数时就用“B 0 0 V”取代。

在V脉冲后面的“1”码和“B”码都依V脉冲的极性而正负交替改变。

为了讨论方便，我们不管“0”码，而把相邻的“1”码和取代节中的B码用B1 B2……Bn表示，Bn后面为V，选取“0 0 0 V”或“B 0 0 V”来满足Bn的n 为奇数。

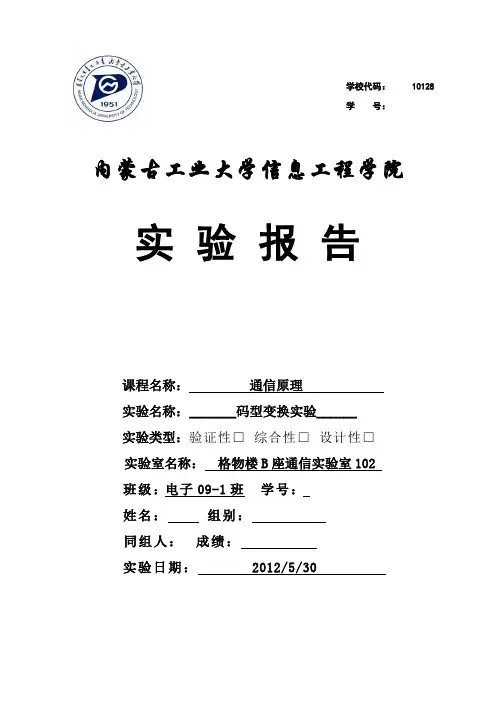

学校代码： 10128学号：内蒙古工业大学信息工程学院实验报告课程名称：通信原理实验名称：_______码型变换实验______实验类型：验证性□综合性□设计性□实验室名称：格物楼B座通信实验室102班级：电子09-1班学号：姓名：组别：同组人：成绩：实验日期： 2012/5/30预习报告一、实验目的1．了解几种常见的数字基带信号。

2．掌握常用数字基带传输码型的编码规则。

二、实验内容1．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。

2．观察全0码或全1码时各码型波形。

3．观察HDB3码、AMI码、BNRZ码正、负极性波形。

4．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。

三、实验器材1．信号源模块2．码型变换模块3．20M双踪示波器一台4．频率计（可选）一台5．连接线若干实验报告一、实验目的5．了解几种常见的数字基带信号。

6．掌握常用数字基带传输码型的编码规则。

二、实验内容3．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。

4．观察全0码或全1码时各码型波形。

7．观察HDB3码、AMI码、BNRZ码正、负极性波形。

8．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。

三、实验器材6．信号源模块7．码型变换模块8．20M双踪示波器一台9．频率计（可选）一台10．连接线若干四、实验原理1．编码规则①NRZ码NRZ码的全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。

例如：②RZ码RZ码的全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。

实验-CMI码型变换实验实验CMI码型变换实验一、实验原理和电路说明在实际的基带传输系统中，并不是所有码字都能在信道中传输。

例如，含有丰富直流和低频成分的基带信号就不适宜在信道中传输，因为它有可能造成信号严重畸变。

同时，一般基带传输系统都从接收到的基带信号流中提取收定时信号，而收定时信号却又依赖于传输的码型，如果码型出现长时间的连“0”或连“1”符号，则基带信号可能会长时间的出现0电位，从而使收定时恢复系统难以保证收定时信号的准确性。

实际的基带传输系统还可能提出其他要求，因而对基带信号也存在各种可能的要求。

归纳起来，对传输用的基带信号的主要要求有两点：1、对各种代码的要求，期望将原始信息符号编制成适合于传输用的码型；2、对所选码型的电波波形要求，期望电波波形适宜于在信道中传输。

前一问题称为传输码型的选择；后一问题称为基带脉冲的选择。

这是两个既有独立性又有互相联系的问题，也是基带传输原理中十分重要的两个问题。

传输码（传输码又称为线路码）的结构将取决于实际信道特性和系统工作的条件。

在较为复杂的基带传输系统中，传输码的结构应具有下列主要特性：1、能从其相应的基带信号中获取定时信息；2、相应的基带信号无直流成分和只有很小的低频成分；3、不受信息源统计特性的影响，即能适应于信息源的变化；4、尽可能地提高传输码型的传输效率；5、具有内在的检错能力，等等。

满足或部分满足以上特性的传输码型种类繁多，主要有：CMI码、AMI、HDB3等等，下面将主要介绍CMI码。

根据CCITT建议，在程控数字交换机中CMI 码一般作为PCM四次群数字中继接口的码型。

在CMI码模块中，完成CMI的编码与解码功能。

CMI编码规则见表4.2.1所示：表4.2.1 CMI的编码规则输入码字编码结果0 011 00/11交替表示因而在CMI编码中，输入码字0直接输出01码型，较为简单。

对于输入为1的码字，其输出CMI码字存在两种结果00或11码，因而对输入1的状态必须记忆。

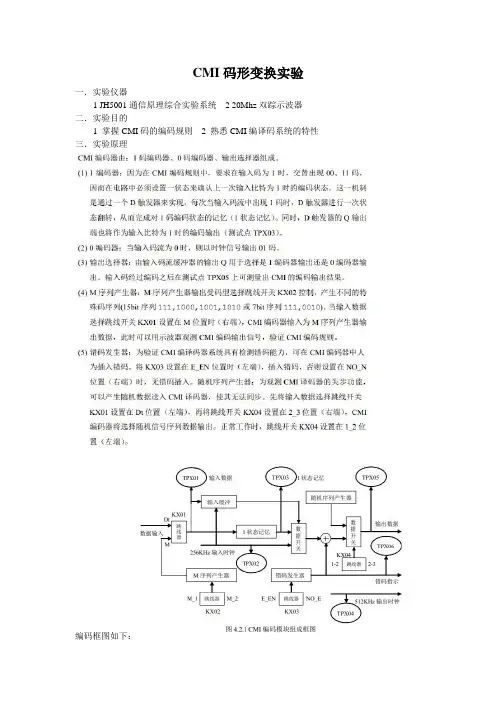

CMI码形变换实验一．实验仪器1 JH5001通信原理综合实验系统2 20Mhz双踪示波器二．实验目的1 掌握CMI码的编码规则2 熟悉CMI编译码系统的特性三．实验原理编码框图如下：译码模块组成框图如下：四．数据整理1CMI码编码规则测试（1）观察CMI编码器的输入数据编码时钟和输入编码数据，波形如下：（上为TPX02，下为TPX01）根据图形观察输入数据在时钟的下降沿跳变。

（2）观察CMI编码器的输出数据编码时钟输入和编码数据输出，波形如下：（上为TPX04，下为TPX05）经过观察，输出数据在时钟的下降沿跳变，输入时钟是输出时钟的2倍。

（3）用示波器同时观察CMI编码器输入数据和输出编码数据。

波形如下：（上为TPX01，下为TPX05）由波形可知输入数据为0 1 0 1 1 1 0等编码数据为01 11 01 00 11 00 01等。

编码数据与编码理论一致。

（4）产生15位m序列重复（3）中的操作，波形如下：（上为TPX01，下为TPX05）由波形可知输入数据为0 0 0 1 0 0 1 1等编码数据为01 01 01 11 01 01 00 11等。

数据编码与编码理论一致。

2．1码状态记忆测量（1）用示波器同时观察CMI编码输入数据和1码状态记忆输出。

波形如下：（上为TPX01，下为TPX03）根据观测结果，符合相互关系。

（2）波形如下：（上为TPX01，下为TPX03）根据观测结果，符合相互关系。

3．CMI码解码波形观测。

波形如下：（上为TPX01，下为TPY07）根据波形测量，编解码之间的时延为输入时钟的1/3。

4．CMI码编码加错波形观测。

波形如下；（上为TPX06，下为TPX05）在正确编码过程中，编码数据中不可能出现0000，1111，10等编码，此编码出现则为错误编码。

再者，插入一个错码，插入的是一个1或0码，会造成编码数据流出现错误编码，对应编码数据查找，即可找出错码位置。

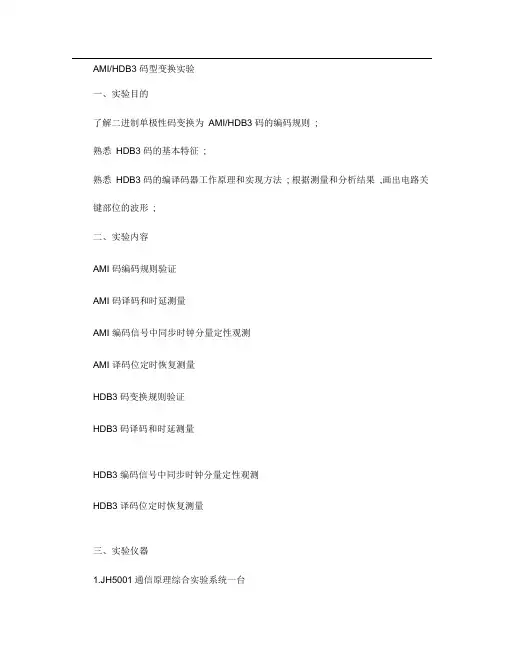

AMI/HDB3 码型变换实验一、实验目的了解二进制单极性码变换为AMI/HDB3 码的编码规则;熟悉HDB3 码的基本特征;熟悉HDB3 码的编译码器工作原理和实现方法; 根据测量和分析结果,画出电路关键部位的波形;二、实验内容AMI 码编码规则验证AMI 码译码和时延测量AMI 编码信号中同步时钟分量定性观测AMI 译码位定时恢复测量HDB3 码变换规则验证HDB3 码译码和时延测量HDB3 编码信号中同步时钟分量定性观测HDB3 译码位定时恢复测量三、实验仪器1.JH5001通信原理综合实验系统一台2.20MHz 双踪示波器一台四、原理与电路AMI 码的全称是传号交替反转码。

这是一种将消息代码0（空号和1（传号按如下规则进行编码的码:代码的0 仍变换为传输码的0,而把代码中的 1 交替地变换为传输码的+1、-、+1、-1…由于AMI 码的传号交替反转,故由它决定的基带信号将出现正负脉冲交替,而0 电位保持不变的规律。

由此看出,这种基带信号无直流成分,且只有很小的低频成分, 因而它特别适宜在不允许这些成分通过的信道中传输。

由AMI 码的编码规则看出,它已从一个二进制符号序列变成了一个三进制符号序列,即把一个二进制符号变换成一个三进制符号。

把一个二进制符号变换成一个三进制符号所构成的码称为1B/1T 码型。

AMI 码除有上述特点外,还有编译码电路简单及便于观察误码情况等优点,它是一种基本的线路码,并得到广泛采用。

但是,AMI 码有一个重要缺点,即接收端从该信号中来获取定时信息时,由于它可能出现长的连0串,因而会造成提取定时信号的困难。

为了保持AMI 码的优点而克服其缺点,人们提出了许多种类的改进AMI码,HDB3码就是其中有代表性的一种。

HDB3AMI非归零码HDB3码的全称是三阶高密度双极性码。

它的编码原理是这样的：先把消息代码变换成AMI码，然后去检查AMI码的连0串情况，当没有4个以上连0串时，则这时的AMI 码就是HDB3码;当出现4个以上连0串时,则将每4个连0小段的第4个0变换成与其前一非0符号（+1或-同极性的符号。

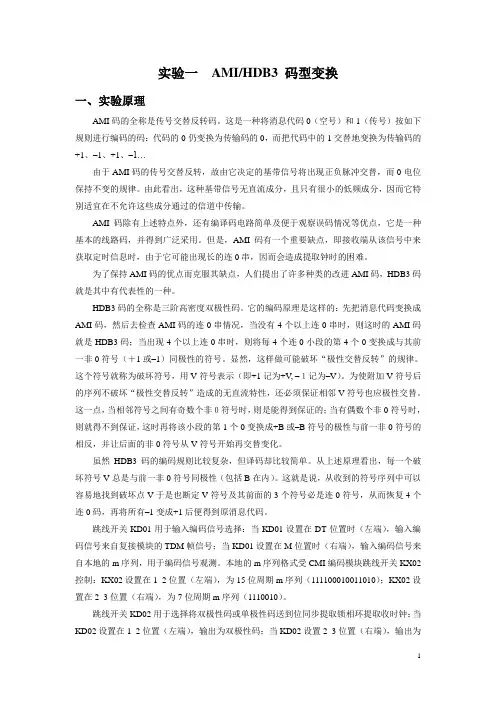

实验一AMI/HDB3码型变换一、实验原理AMI码的全称是传号交替反转码。

这是一种将消息代码0（空号）和1（传号）按如下规则进行编码的码：代码的0仍变换为传输码的0，而把代码中的1交替地变换为传输码的+1、–1、+1、–1…由于AMI码的传号交替反转，故由它决定的基带信号将出现正负脉冲交替，而0电位保持不变的规律。

由此看出，这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输。

AMI码除有上述特点外，还有编译码电路简单及便于观察误码情况等优点，它是一种基本的线路码，并得到广泛采用。

但是，AMI码有一个重要缺点，即接收端从该信号中来获取定时信息时，由于它可能出现长的连0串，因而会造成提取钟时的困难。

为了保持AMI码的优点而克服其缺点，人们提出了许多种类的改进AMI码，HDB3码就是其中有代表性的一种。

HDB3码的全称是三阶高密度双极性码。

它的编码原理是这样的：先把消息代码变换成AMI码，然后去检查AMI码的连0串情况，当没有4个以上连0串时，则这时的AMI码就是HDB3码；当出现4个以上连0串时，则将每4个连0小段的第4个0变换成与其前一非0符号（＋1或–1）同极性的符号。

显然，这样做可能破坏“极性交替反转”的规律。

这个符号就称为破坏符号，用V符号表示（即+1记为+V, –１记为–V）。

为使附加V符号后的序列不破坏“极性交替反转”造成的无直流特性，还必须保证相邻V符号也应极性交替。

这一点，当相邻符号之间有奇数个非０符号时，则是能得到保证的；当有偶数个非0符号时，则就得不到保证，这时再将该小段的第1个0变换成+B或–B符号的极性与前一非0符号的相反，并让后面的非0符号从V符号开始再交替变化。

虽然HDB3码的编码规则比较复杂，但译码却比较简单。

从上述原理看出，每一个破坏符号V总是与前一非0符号同极性（包括B在内）。

这就是说，从收到的符号序列中可以容易地找到破坏点V于是也断定V符号及其前面的3个符号必是连0符号，从而恢复4个连0码，再将所有–1变成+1后便得到原消息代码。

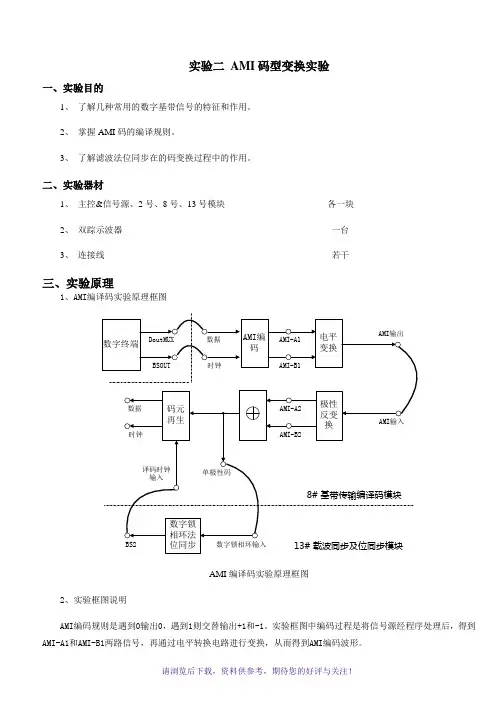

实验二AMI码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。

2、掌握AMI码的编译规则。

3、了解滤波法位同步在的码变换过程中的作用。

二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、AMI编译码实验原理框图AMI编译码实验原理框图2、实验框图说明AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。

实验框图中编码过程是将信号源经程序处理后，得到AMI-A1和AMI-B1两路信号，再通过电平转换电路进行变换，从而得到AMI编码波形。

AMI译码只需将所有的±1变为1，0变为0即可。

实验框图中译码过程是将AMI码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。

四、实验步骤实验项目一AMI编译码（归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证AMI编译码规则。

1、关电，按表格所示进行连线。

源端口目的端口连线说明信号源：PN 模块8：TH3(编码输入-数据) 基带信号输入信号源：CLK 模块8：TH4(编码输入-时钟) 提供编码位时钟模块8：TH11(AMI编码输出) 模块8：TH2(AMI译码输入) 将数据送入译码模块模块8：TH5(单极性码) 模块13：TH7(数字锁相环输入) 数字锁相环位同步提取模块13：TH5(BS2) 模块8：TH9(译码时钟输入) 提供译码位时钟213的开关S3分频设置拨为0011，即提取512K同步时钟。

3、此时系统初始状态为：编码输入信号为256K的PN序列。

4、实验操作及波形观测。

（1）用示波器分别观测编码输入的数据TH3和编码输出的数据TH11(AMI输出)，观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证AMI编码规则。

（2）保持示波器测量编码输入数据TH3的通道不变，另一通道测量中间测试点TP5 (AMI-A1)，观察基带码元的奇数位的变换波形。

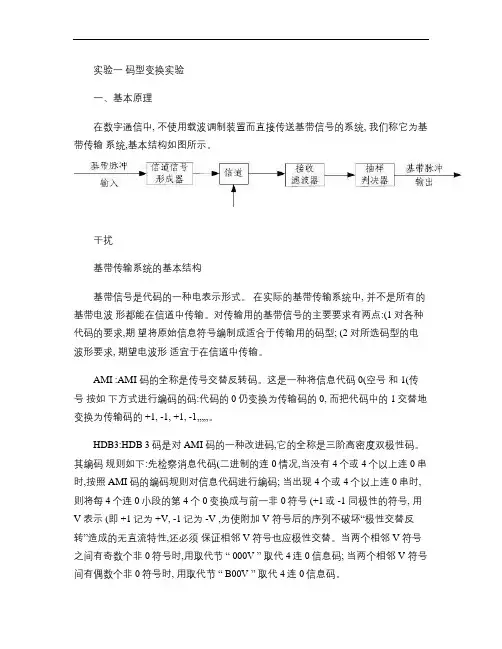

实验一码型变换实验一、基本原理在数字通信中, 不使用载波调制装置而直接传送基带信号的系统, 我们称它为基带传输系统,基本结构如图所示。

干扰基带传输系统的基本结构基带信号是代码的一种电表示形式。

在实际的基带传输系统中, 并不是所有的基带电波形都能在信道中传输。

对传输用的基带信号的主要要求有两点:(1对各种代码的要求,期望将原始信息符号编制成适合于传输用的码型; (2 对所选码型的电波形要求, 期望电波形适宜于在信道中传输。

AMI :AMI 码的全称是传号交替反转码。

这是一种将信息代码 0(空号和 1(传号按如下方式进行编码的码:代码的 0仍变换为传输码的 0, 而把代码中的 1交替地变换为传输码的 +1, -1, +1, -1,……。

HDB3:HDB 3码是对 AMI 码的一种改进码,它的全称是三阶高密度双极性码。

其编码规则如下:先检察消息代码(二进制的连 0情况,当没有 4个或 4个以上连 0串时,按照 AMI 码的编码规则对信息代码进行编码; 当出现 4个或 4个以上连 0串时, 则将每 4个连 0小段的第 4个 0变换成与前一非 0符号 (+1或 -1 同极性的符号, 用V 表示 (即 +1记为 +V, -1记为 -V ,为使附加 V 符号后的序列不破坏“极性交替反转”造成的无直流特性,还必须保证相邻 V 符号也应极性交替。

当两个相邻 V 符号之间有奇数个非 0符号时,用取代节“ 000V ” 取代 4连 0信息码; 当两个相邻 V 符号间有偶数个非 0符号时, 用取代节“ B00V ” 取代 4连 0信息码。

CMI :CMI 码是传号反转码的简称,其编码规则为:“ 1”码交替用“ 11”和“ 00”表示; “ 0”码用“ 01”表示。

BPH :BPH 码的全称是数字双相码,又称 Manchester 码,即曼彻斯特码。

它是对每个二进制码分别利用两个具有 2个不同相位的二进制新码去取代的码,编码规则之一是: 0→ 01(零相位的一个周期的方波1→ 10(π相位的一个周期的方波二、实验结果CMIBPHHDB3 AMI三、结果分析各码型波形如上所示, 我们发现许多波形产生了不同程度的畸变, 表现是幅值不是单一的水平线, 而成了曲线。

通信原理实验报告班级：姓名：学号：指导老师：完成日期：实验一AMI码型变换实验一、实验目的1、了解几种常用的数字基带信号的特征和作用。

2、掌握AMI码的编译规则。

3、了解滤波法位同步在的码变换过程中的作用。

二、实验器材1、主控&信号源、2号、8号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、AMI编译码实验原理框图AMI编译码实验原理框图2、实验框图说明AMI编码规则是遇到0输出0，遇到1则交替输出+1和-1。

实验框图中编码过程是将信号源经程序处理后，得到AMI-A1和AMI-B1两路信号，再通过电平转换电路进行变换，从而得到AMI 编码波形。

AMI译码只需将所有的±1变为1，0变为0即可。

实验框图中译码过程是将AMI码信号送入到电平逆变换电路，再通过译码处理，得到原始码元。

四、实验步骤实验项目一AMI编译码（256KHz归零码实验）概述：本项目通过选择不同的数字信源，分别观测编码输入及时钟，译码输出及时钟，观察编译码延时以及验证AMI编译码规则。

1、关电，按表格所示进行连线。

2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【AMI编译码】→【256K 归零码实验】。

将模块13的开关S3分频设置拨为0011，即提取512K同步时钟。

3、此时系统初始状态为：编码输入信号为256K的PN序列。

（1）用示波器分别观测编码输入的数据TH3和编码输出的数据TH11(AMI输出)，观察记录波形，有数字示波器的可以观测编码输出信号频谱，验证AMI编码规则。

注：观察时注意码元的对应位置。

（2）用示波器对比观测编码输入的数据和译码输出的数据，观察记录AMI译码波形与输入信号波形。

思考：译码过后的信号波形与输入信号波形相比延时多少？编译码延时小于3个码元宽度实验项目二AMI编译码（256KHz非归零码实验）概述：本项目通过观测AMI非归零码编译码相关测试点，了解AMI编译码规则。

通信原理实验报告班级：组号：06 时间：2015/11/12成员：学号：实验三码型变换实验一、实验目的1、了解数字基带传输的常用码型。

2、掌握BPH、CMI、AMI、HDB3四种典型传输码型的编码规则。

二、实验内容1、BPH码变换与反变换。

2、CMI码变换与反变换。

3、AMI码变换与反变换。

4、HDB3码变换与反变换。

三、实验仪器1、信号源模块一块2、码型变换模块一块3、 20M双踪示波器一台四、实验步骤（若码型太长，示波器单张图片无法清晰显示，可调整至2~3张图片记录）1、插上电源线，打开主机箱右侧的交流开关，再分别按下两个模块中的电源开关，对应的发光二极管灯亮，两个模块均开始工作。

（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线）2、信号源模块的NRZ码型选择SW01~SW03拨码开关依次设置成本组同学的学号尾数的二进制码，例：陈欢，陈金洪，陈景鹏同学学号尾数是1，2，3，则他们SW01~SW03拨码开关依次设置成0000 0001，0000 0010，0000 0011B。

码速率选择拨码开关SW04、SW05设置为NRZ码速率为6Kbps。

3、实验连线如下：信号源模块码型变换模块“编码输入”NRZ———————— NRZBS—————————BS2BS—————————2BS码型变换模块“编码输出”码型变换模块“解码输入”单极性码————————单极性码位同步—————————位同步双极性码————————双极性码4、BPH码变换与反变换（1）码型变换模块的“码型选择”拨码开关SW01拨为1000（BPH）。

（2）示波器双踪观测编码输入“NRZ”与编码输出“单极性码”测试点，并记录图片为图1。

（3）示波器双踪观测编码输入“NRZ”与解码输出“NRZ”，并记录图片为图2。

5、CMI码变换与反变换（1）码型变换模块的“码型选择”拨码开关SW01拨为0100（CMI）。

本科学生综合性实验报告学号：姓名：学院：专业、班级：电子信息科学与技术专业实验课程名称：现代通信原理实验及仿真教程教师：开课学期：2020至2021学年秋季学期填报时间：2020 年10月13日云南师范大学教务处编印一．实验设计方案3)解码部分原理框图解码原理框图如图4.5. 2所示,实现如下。

(1)单极性的RZ码、BPH码、CMI码可直接通过CPLD实现解码(2)双极性的BRZ码、BNIRZ码、AMI码、HDB,码先通过双(极性)-单(极性)变换器,再将变换得到的单极性送入CPLD实现解码。

c.从“解码输出处”观察RZ解码。

并将示波器设为双踪状态比较解码信号与信号源的NRZ码,如图4.5.4所示。

如果发现波形不正确,请按下复位键后继续观察。

②BPH解码实验。

a.将“编码方式选择”拨码开关拨为0100000,编码实验选择为BPH方式。

b.在BPH编码方式的前提下,用线连接“编码输出1"与"解码输入1"c.从“解码输出处”观察BPH解码。

并将示波器设为双踪状态比较解码信号与信号源的NRZ码,如图4.5.6所示。

如果发现波形不正确,请按下复位键后继续观察。

③CMI解码实验。

a.将“编码方式选择”拨码开关拨为001000,编码实验选择为CMI方式.b.在CMI编码方式的前提下,用线连接“编码输出1"与"解码输入1".c.从“解码输出处”观察CMI解码。

并将示波器设为双踪状态比较解码信号与信号源的NRZ码,如图4.5.8所示。

如果发现波形不正确,请按下复位键后继续观察。

④HDB解码实验。

a.将“编码方式选择”码开关拨为0001000,编码实验选择为HDB,方式。

b.在编码方式的前提下,用线连接“编码输出2”与"解码输入2".c.分别观察双路输出1、双路输出2,并与解码输入2相比较d.从“解码输出处”观察HDB,解码。

并将示波器设为双踪状态比较解码信号与信号源的NRZ码,如图4.5.10所示。

码型变换目录一、实验目的 (2)二、实验工作原理 (2)1.码型变换原则 (2)2.常见码型变换类型 (2)3.码型变换原理 (5)4.实验框图及功能说明 (6)5.框图中各个测量点说明 (6)三、实验任务 (6)四、实验步骤 (7)1.实验准备 (7)2.单极性不归零码（NRZ 码） (7)3.双极性不归零码（BNRZ 码） (9)4.单极性归零码（RZ 码） (11)5.双极性归零码（BRZ 码） (13)6.曼彻斯特码 (15)7.密勒码 (17)8.成对选择三进码（PST 码） (18)9.关机拆线 (20)五、实验报告分析 (20)一、实验目的1. 熟悉 RZ、BNRZ、BRZ、CMI、曼彻斯特、密勒、PST 码型变换原理及工作过程；2. 观察数字基带信号的码型变换测量点波形。

二、实验工作原理1.码型变换原则在实际的基带传输系统中，在选择传输码型时，一般应考虑以下原则：(1).不含直流，且低频分量尽量少；(2).应含有丰富的定时信息，以便于从接收码流中提取定时信号；(3).功率谱主瓣宽度窄，以节省传输频带；(4).不受信息源统计特性的影响，即能适应于信息源的变化；(5).具有内在的检错能力，即码型具有一定规律性，以便利用这一规律性进行宏观检测；(6).编译码简单，以降低通信延时和成本。

2.常见码型变换类型(1) 单极性不归零码（NRZ 码）单极性不归零码中，二进制代码“1”用幅度为E 的正电平表示，“0”用零电平表示，如下图所示。

单极性码中含有直流成分，而且不能直接提取同步信号。

图2-1 单极性不归零码示意图(2) 双极性不归零码（BNRZ 码）二进制代码“1”、“0”分别用幅度相等的正负电平表示，如下图所示，当二进制代码“1”和“0”等概出现时无直流分量。

图2-2 双极性不归零码示意图(3) 单极性归零码（RZ 码）单极性归零码与单极性不归零码的区别是码元宽度小于码元间隔，每个码元脉冲在下一个码元到来之前回到零电平，如下图所示。
