电气控制原理图的绘制原则

电气原理图绘制的原则
（1）原理图在布局上按功能分开画出，即按主电路、控制电路、照明电路及信号电路分开绘制，且按因果关系从左到右或从上到下布置，并尽可能按工作顺序排列。

通常主电路用粗实线表示，画在左边(或上方)；控制电路用细实线表示，画在右边(或下部)。

（2）电路图用平行线按照动作顺序绘制，减少交叉。

（3）各电器元件不画实际的外形图，采用国家规定的统一标准来画，文字符号也采用国家标准。

（4）属于同一电器的线圈和触点，都要采用同一文字符号表示。

对同类型的电器，在同一电路中的表示可在文字符号后加阿拉伯数字符号来区分。

（5）同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。

（6）电路图中的所有电气元件的可动部分通常表示在电器非激励或不工作的状态和位置。

如继电器、接触器、制动器等的线圈处在非激励状态；机械控制的行程开关和按钮在其未受机械压合的状态。

（7）无论是主电路还是控制电路，各电器元件一般按动作顺序从上到下、从左到右依次排列、可水平布置或垂直布置。

（8）有直接电联系的交叉导线的连接点，要用黑圆点表示，无直接电联系的交叉导线交叉处不能画黑圆点。

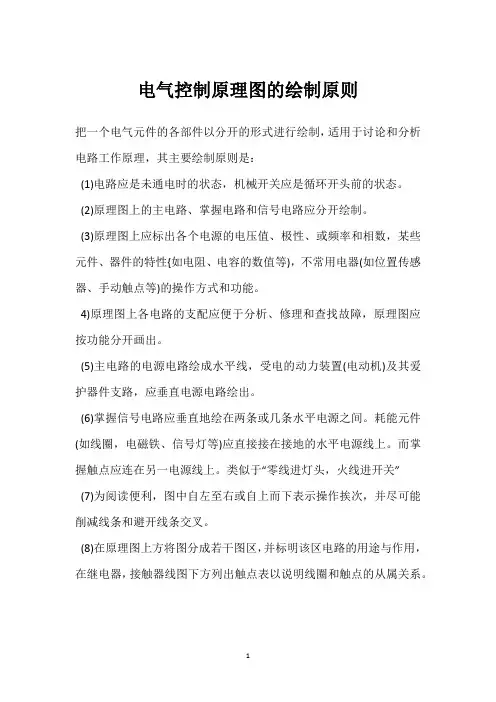

电气控制原理图的绘制原则
把一个电气元件的各部件以分开的形式进行绘制，适用于讨论和分析电路工作原理，其主要绘制原则是：
(1)电路应是未通电时的状态，机械开关应是循环开头前的状态。

(2)原理图上的主电路、掌握电路和信号电路应分开绘制。

(3)原理图上应标出各个电源的电压值、极性、或频率和相数，某些元件、器件的特性{如电阻、电容的数值等)，不常用电器(如位置传感器、手动触点等)的操作方式和功能。

4)原理图上各电路的支配应便于分析、修理和查找故障，原理图应按功能分开画出。

(5)主电路的电源电路绘成水平线，受电的动力装置(电动机)及其爱护器件支路，应垂直电源电路绘出。

(6)掌握信号电路应垂直地绘在两条或几条水平电源之间。

耗能元件(如线圈，电磁铁、信号灯等)应直接接在接地的水平电源线上。

而掌握触点应连在另一电源线上。

类似于“零线进灯头，火线进开关” (7)为阅读便利，图中自左至右或自上而下表示操作挨次，并尽可能削减线条和避开线条交叉。

(8)在原理图上方将图分成若干图区，并标明该区电路的用途与作用，在继电器，接触器线图下方列出触点表以说明线圈和触点的从属关系。

1。

简述绘制电气原理图的原则
绘制电气原理图的原则包括：1. 根据内容和功能，设定基本结
构和计划;2.根据电气系统的运行功能，组织电路连接;3. 绘制电气部
件的图标，并包含其编号;4. 标记容性元件的正负极性和符号；5. 批
准安全操作的标准；6. 绘制用于驱动电动机的各种控制装置的接线图，序言，描述；7. 检查起动控制系统的可靠性，安全性和稳定性；8.
提供正确的电气图示，以提高运行和维护效率；9. 写清楚图表中电路
的各种属性，并确保其完整性和准确性；10.根据电力系统的类型，形
式和性能要求来调整和加强图示内容。

电气控制电路基本环节习题解答Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT第六章电气控制电路基本环节6-1常用的电气控制系统有哪三种答：常用的电气控制系统图有电气原理图、电气布置图与安装接线图。

6-2何为电气原理图绘制电气原理图的原则是什么答：电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的图。

绘制电气原理图的原则1）电气原理图的绘制标准图中所有的元器件都应采用国家统一规定的图形符号和文字符号。

2）电气原理图的组成电气原理图由主电路和辅助电路组成。

主电路是从电源到电动机的电路，其中有刀开关、熔断器、接触器主触头、热继电器发热元件与电动机等。

主电路用粗线绘制在图面的左侧或上方。

辅助电路包括控制电路、照明电路。

信号电路及保护电路等。

它们由继电器、接触器的电磁线圈，继电器、接触器辅助触头，控制按钮，其他控制元件触头、控制变压器、熔断器、照明灯、信号灯及控制开关等组成，用细实线绘制在图面的右侧或下方。

3）电源线的画法原理图中直流电源用水平线画出，一般直流电源的正极画在图面上方，负极画在图面的下方。

三相交流电源线集中水平画在图面上方，相序自上而下依L1、L2、L3排列，中性线（N线）和保护接地线（PE线）排在相线之下。

主电路垂直于电源线画出，控制电路与信号电路垂直在两条水平电源线之间。

耗电元器件（如接触器、继电器的线圈、电磁铁线圈、照明灯、信号灯等）直接与下方水平电源线相接，控制触头接在上方电源水平线与耗电元器件之间。

4）原理图中电气元器件的画法原理图中的各电气元器件均不画实际的外形图，原理图中只画出其带电部件，同一电气元器件上的不同带电部件是按电路中的连接关系画出，但必须按国家标准规定的图形符号画出，并且用同一文字符号注明。

对于几个同类电器，在表示名称的文字符号之后加上数字序号，以示区别。

5）电气原理图中电气触头的画法原理图中各元器件触头状态均按没有外力作用时或未通电时触头的自然状态画出。

电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。

在图上用不同的图形符号来表示各种电器元件，用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。

按电气元器件的布置位置和实际接线，用规定的图形符号绘制的图形称做安装图。

安装图便于安装、检修和调试。

根据电路工作原理用规定的图形符号绘制的图形称做原理图。

原理图能够清楚地表明电路功能，便于分析系统的工作原理。

由于电气原理图具有结构简单，层次分明，适合应用于分析、研究电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛的应用。

各种图有其不同的用途和规定画法，应根据简明易懂的原则，采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。

本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号，然后重点介绍电气原理图的绘制原则。

1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。

国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。

一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。

近几年来，有关电气图形符号和文字符号的国家标准变化较大。

GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。

现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。

电气原理图的画法及阅读方法电气控制线路主要由各种电器元件（如接触器、继电器、开关、按钮）和电动机等用电设备组成。

为了设计、研究分析、安装维修时阅读方便，在绘制电气控制线路图时，必须使用国家统一规定的电气图形符号和文字符号。

电气设备图样有三种：电气原理图、电气设备安装图、电气设备接线图。

一、 电气原理图电气原理图表示电气控制线路的工作原理以及各电器元件的作用和相互关系，而不考虑电器元件实际安装的位置和实际连线情况。

电气原理图一般由主电路、控制电路、照明电路、信号指示电路等几部分组成。

1.绘制电气原理图遵循的规则（1） 电气控制线路分为主电路和控制电路。

主电路用粗实线绘出，而控制电路用细实线画出。

一般主电路画在左侧，控制电路画在右侧。

（2） 电气控制线路内的所有电机、电器和其它元件的通电部分均应在原理图中画出。

（3） 电器元件的各部件不按实际位置画出，而是以阅读和分析线路工作原理的需求为主画出。

（4） 同一电器的不同部件可画在线路的不同地方，但为了表示是同一元件，电器的不同部件要用同一文字符号来表示。

（5） 图中电器的各个部件，均以“常态”画出，即电器未受激（通电）时的状态画出。

（6） 在原理图中，若有几个同一种类的电器，在表示名称的文字符号后加上一个数字序号，以示区别。

（7） 控制线路的各分支线路，基本上按动作顺序由上而下（从左到右）平行排列，两根以上的导线连接处要用黑点标明。

2.电气原理图的阅读方法（1） 清楚电路中所用到的各个电器元件及电器元件的各导电部件在电路中的位置。

对于复杂的控制线路，应首先阅读电气元件目录表。

（2） 先看主电路，再看控制电路，最后再看照明、信号指示及保护电路。

（3） 总体检查：化整为零，集零为整、二、 电气设备安装图电气设备安装图表示各种电气设备在机床机械设备和电气控制柜的实际安装位置。

各电气元件的安装位置市由机床的结构和工作要求决定的，如电动机要和被拖动的机械部件在一起，行程开关应放在要取得信号的地方，操作元件要放在操作方便的地方，一般电气元件应放在控制柜内。

绘制电气控制原理图原则
在电工技术中所绘制的控制线路图为原理图。

绘制电气原理图时不考虑电气的实际位置和结构，但必须遵循以下原则：
1、绘电气控制线路由主电路（被控制负载所在电路）和控制电路（控制主电路状态）两部分组成。

2、制电气原理图时必须使用国家规定的电工图形符号和文字符号绘图。

3、同一电气元件的不同部分（如:接触器的触点和线圈）按功能和所接电路的不同而分别绘制在不同电路中，但必须标注相同的文字符号。

4、所有电气元件的图形符号均按没通电、无外力作用下的状态绘制。

5、在绘制电气原理图时与电路无关的电气元件部件（如接触器的铁心和弹簧等）在控制回路中不画出。

6、在设计电气控制电路时力求电路简单、电气元件少、电气动作准确可靠。

7、在设计电气控制电路时应避免多个电气元件依次动作才能接通另一个电器的电路。

8、必须保证每个线圈的额定电源，严禁将两个线圈串联使用。

绘制电气原理图时一般要遵循以下基本规则(1) 为了区别主电路与控制电路，在绘线路图时主电路(电机、电器及连接线等)，用粗线表示，而控制电路(电器及连接线等)用细线表示。

通常习惯将主电路放在线路图的左边(或上部)，而将控制电路放在右边(或下部)。

(2) 动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。

控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。

(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。

(4) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。

而作用相同的电器都用一定的数字序号表示。

(5) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。

如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。

(6) 为了查线方便。

在原理图中两条以上导线的电气连接处要打一圆点，且每个接一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。

(7) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。

(8) 原理图应标出下列数据或说明：1）各电源电路的电压值，极性或频率及相数。

2）某些元器件的特性（如电阻，电容器的参数值等）；3）不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能。

绘制电气原理图的基本规则（1）电路图一般分为电源电路、主电路和辅助电路三部分绘制。

电源电路一般画成水平线，三相交流电源相序L1、 L2、 L3(U、 V、 W)自上而下依次画出，中线N和保护地线PE依次画在相线之下。

直流电源的“+”端画在上端，“–”端画在下端。

电压开关水平画出。

主电路是指受电的动力装置及控制、保护电器的支路，由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。

主电路通过的电流是电动机的工作电流，电流较大。

主电路要画在电路图的左侧并垂直电源电路，通常主电路由粗实线表示。

辅助电路一般包括控制主电路工作状态的控制电路；显示主电路工作状态的指示电路；以及提供机床设备局部照明的照明电路等。

它是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和变压器、照明灯等组成。

辅助电路通过的电流都较小，一般不超过5A。

画辅助电路图时，辅助电路要跨接在两相电源线之间，一般按照控制电路、指示电路和照明电路的顺序依次画在主电路图的右侧。

电路中，耗能元件（比如接触器线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间。

辅助电路用细实线表示。

（2）电气原理图中的所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。

对同类型的电器，在同一电路中的表示可采用在文字符号后加阿拉伯数字序号区分。

如按钮SB1和SB2等。

（3）电气原理图中电器元件的布局应根据便于阅读的原则安排。

同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。

如图中交流接触器KM的线圈、主触点和辅助触点。

（3）所有电器的可动部分都应按没有通电和没有外力作用时的初始开、关状态画出。

例如继电器、接触器的触点按吸引线圈不通电时的状态画，控制器按手柄处于零位时的状态画，按钮、行程开关等按不受外力作用时的状态画。

（5）无论主电路还是控制电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者是垂直布置。

电气制图应遵循的原则：第一部分：电气主接线图和展开式原理图一、绘制电气主接线图应遵循如下原则：1. 采用新标准规定的电气设备的图形符号和文字符号；常用设备的图形符号标准参照GB/T4728-2000，常用设备的文字符号标准参照GB7159-1987。

2. 三相交流系统采用单线图表示，但电流互感器应表示三相；3. 断路器、隔离开关、跌落式熔断器等开关电器以断开状态表示；4. 在图上要标出电气设备的型号及技术参数。

二、绘制展开式原理图应遵循如下规则：1. 二次设备按统一规定的图形符号和文字符号画出。

常用设备的图形符号标准参照GB/T4728-2000，常用设备的文字符号标准参照GB7159-1987。

2. 按供给二次设备的各个独立电源划分回路，各回路在图上分开表示。

交流电路以电流互感器或电压互感器的一个次级线圈作为独立电源；直流电路以每组熔断器后引出作为独立电源。

各种回路说明如下：(1) 交流回路：分为交流电流回路（保护、测量、自动装置等）和交流电压回路（保护、测量、自动装置、同期等）；(2) 直流电路：分为操作回路（断路器、隔离开关、灭磁开关、机组及其辅助设备、闸门等）、信号回路（位置、事故、预告、指挥信号等）和保护回路（发电机、变压器、线路、母线、电动机保护等）。

3. 继电器和接触器的线圈和接点、仪表的电流和电压线圈、控制开关的各对接点、断路器和隔离开关的各个辅助接点，都分开画在所属的回路中，但同一设备的文字符号必须相同。

4. 二次设备的连接次序从左到右，动作顺序从上到下，接线图的右侧有相应的文字说明。

5. 开关电器的触点采用开关断开时的状态，继电器的接点采用线圈不通电时的状态（即不带电表示法）。

必须注意，继电器的线圈通电以后，并不一定就会改变线圈不通电时接点的状态，只有通过继电器线圈的电流（或所加的电压）超过其整定值而使继电器动作时，接点的状态才会转换。

6. 二次设备之间的连接按等电位原则和规定的数字进行标号。

步骤和方法电气原理图绘制一般原则1.按标准---按规定的电气符号绘制;2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明;3.按顺序排列---按照先后工作顺序纵向排列,或者水平排列;4.用展开法绘制---电路中的主电路,用粗实线画在的左边、上部或下部;5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系;6. 电气原理图中的主电路和辅助电路主电路、辅助电路;电气原理图识图的步骤1.识主电路的具体步骤1查看主电路的选用电器类型;2查看电器是用什么样的控制元件控制,是用几个控制元件控制;3查看主电路中除用电器以外的其他元器件,以及这些元件所起的作用; 4查看电源;电源的种类和电压等级;2.查看辅助电路的具体步骤1查看辅助电路的电源交流电源、直流电源;2弄清辅助电路的每个控制元件的作用;3研究辅助电路中各控制元件的作用之间的制约关系;电气接线图识图的步骤和方法电气接线图绘制的基本原则1按照国家规定的电气图形符号绘制,而不考虑真实;2电路中各元件位置及内部结构处理;3每条线都有明确的标号,每根线的两端必须标同一个线号;4凡是标有同线号的导线可以并接于一起;5进线端为元器件的上端接线柱,而出线端为元件的下端接线柱;电气接线图中电气设备、装置和控制元件位置常识1出入端子处理----安排在配电盘下方或左侧;2控制开关位置----一般都是安排在配电盘下方位置左上方或右下方; 3熔断器处理----安排在配电盘的上方位置;4开关处理----安装在容易操作的面板上,而不是安装在配电盘上;5指示灯处理----安装在容易观察的面板上;6交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装;电气接线图的识图步骤和方法1分析清楚电气原理图中主电路和辅助电路所含有的元器件,弄清楚每个元器件的动作原理;2弄清楚电气原理图和电气接线图中元器件的对应关系;3弄清楚电气接线图中接线导线的根数和所用导线的具体规格;4根据电气接线图中的线号研究主电路的线路走向;5根据线号研究辅助电路的走向;。

《电机与电气控制技术》第2版习题解答第六章电气控制电路基本环节6-1常用的电气控制系统有哪三种？答：常用的电气控制系统图有电气原理图、电气布置图与安装接线图。

6-2何为电气原理图？绘制电气原理图的原则是什么？答：电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的图。

绘制电气原理图的原则1）电气原理图的绘制标准图中所有的元器件都应采用国家统一规定的图形符号和文字符号。

2）电气原理图的组成电气原理图由主电路和辅助电路组成。

主电路是从电源到电动机的电路，其中有刀开关、熔断器、接触器主触头、热继电器发热元件与电动机等。

主电路用粗线绘制在图面的左侧或上方。

辅助电路包括控制电路、照明电路。

信号电路及保护电路等。

它们由继电器、接触器的电磁线圈，继电器、接触器辅助触头，控制按钮，其他控制元件触头、控制变压器、熔断器、照明灯、信号灯及控制开关等组成，用细实线绘制在图面的右侧或下方。

3）电源线的画法原理图中直流电源用水平线画出，一般直流电源的正极画在图面上方，负极画在图面的下方。

三相交流电源线集中水平画在图面上方，相序自上而下依L1、L2、L3排列，中性线（N线）和保护接地线（PE线）排在相线之下。

主电路垂直于电源线画出，控制电路与信号电路垂直在两条水平电源线之间。

耗电元器件（如接触器、继电器的线圈、电磁铁线圈、照明灯、信号灯等）直接与下方水平电源线相接，控制触头接在上方电源水平线与耗电元器件之间。

4）原理图中电气元器件的画法原理图中的各电气元器件均不画实际的外形图，原理图中只画出其带电部件，同一电气元器件上的不同带电部件是按电路中的连接关系画出，但必须按国家标准规定的图形符号画出，并且用同一文字符号注明。

对于几个同类电器，在表示名称的文字符号之后加上数字序号，以示区别。

5）电气原理图中电气触头的画法原理图中各元器件触头状态均按没有外力作用时或未通电时触头的自然状态画出。

对于接触器、电磁式继电器是按电磁线圈未通电时触头状态画出；对于控制按钮、行程开关的触头是按不受外力作用时的状态画出；对于断路器和开关电器触头按断开状态画出。
