轴承代号含义说明

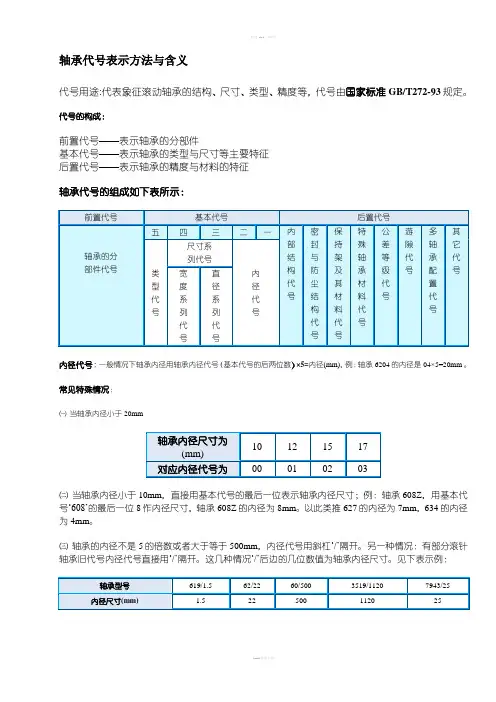

轴承代号表示方法与含义代号用途:代表象征滚动轴承的结构、尺寸、类型、精度等，代号由国家标准GB/T272-93规定。

代号的构成：前置代号——表示轴承的分部件基本代号——表示轴承的类型与尺寸等主要特征后置代号——表示轴承的精度与材料的特征轴承代号的组成如下表所示：内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm 。

常见特殊情况：㈠当轴承内径小于20mm㈡当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。

以此类推627的内径为7mm，634的内径为4mm。

㈢轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。

另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。

这几种情况‘/’后边的几位数值为轴承内径尺寸。

见下表示例：以上是几种轴承内径常见的表示方法，国际上有些公司的代号都不尽相同；要以实际情况为准。

具体要参考各种资料和各厂家样本。

尺寸系列代号：用于表达相同内径但外径和宽度不同的轴承，见图。

直径代号↑↑→→宽度代号外径系列代号：特轻(0,1),轻(2),中(3),重(4)宽度系列代号：一般正常宽度为“0”,通常不标注。

但对圆锥滚子轴承(7类)和调心滚子轴承(3类)等类型不能省略“0”6010为轻薄系列，应用于轻载荷、高转速；6210是轻型系列，轻型负荷转速最合理，是应用面最广的类型；6310是中重型系列；6410是重系列，用于重载低速。

中型和中重型应用最广，如各类机械传动部件、中小型电动机、流水线传送带、摩托车等等各种机械设备几乎都有用到这两种类型。

类型代号：应记住常用的轴承代号：3,5,6,7,N五类，对应老代号为7，8，0，6，2类。

.公差等级代号见表:向心轴承和角接触球轴承分五级见下表（高→低）新等级代号P2P4P5P6P0旧等级代号B C D E G新等级代号P4P5P6x P0旧等级代号C D Ex G(E)推力球轴承分四级见下表（高→低）新等级代号P4P5P6P0旧等级代号C D E G如需要较高公差级别的轴承，可根据GB307标准规定选用适合的公差等级轴承。

轴承的代号说明★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×50.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承 带法兰开式轴承 带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边 NF 外圈单挡边 NN 双列圆柱滚子轴承 NFP 外圈单挡边，平当圈 NNU 内圈无档边双列圆柱滚子轴承 NU 内圈无挡边 NJ 内圈单挡边 NA 外圈带双锁圈的滚针轴承NUJ 内圈无挡边，带斜挡圈NH 内圈单挡边，带斜挡圈NUP 内圈单挡边，平挡圈RNU 无内圈 RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d ≤10mm ）L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA 型WS 推力圆柱滚子轴承轴圈GS 推力圆柱滚子轴承座圈KOW 无轴圈推力轴承KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖C3径向游隙7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承3圆锥滚子轴承0 宽度系列2直径系列07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R不带可分离内圈或外圈轴承GS. 推力圆柱滚子轴承座圈GS.81112K.滚动体与保持架的组合件K.81108WS. 推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构 A B C D EC:15°接触角B:40°接触角E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。

轴承尺寸系列代号含义滚动轴承尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。

直径系列指对应同一公称内径的外径尺寸系列，分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

宽度系列指对应同一轴承直径系列的宽度尺寸系列，分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。

推力轴承以高度对应于向心轴承的宽度系列，有7、9、1、2等高度尺寸依次递增的4个高度系列。

扩展资料：一、国际标准系列代号在国际ISO标准中，轴承尺寸系列代号通常表示为简写字母+数字组合的形式。

其中，简写字母代表轴承类型，数字代表轴承内径尺寸的范围。

例如：1.轴承类型为球轴承，则系列代号为6；内径尺寸范围为从30mm 到140mm，则后缀数字为2（6230-6240）。

2.轴承类型为圆锥滚子轴承，则系列代号为一般为；3.内径尺寸范围为从120mm到480mm，则后缀数字为3（31324-31348）。

二、国内标准系列代号国内GB/T标准对轴承尺寸系列代号的表示一般为数字组合的形式。

该数字代表轴承内径尺寸的范围，且采用前缀+后缀的形式。

例如：1.内径尺寸范围为从30mm到140mm，则系列代号为6（6对应的前缀为0），所以该系列轴承的代号为06。

2.内径尺寸范围为从120mm到480mm，则系列代号为3（3对应的前缀为2），所以该系列轴承的代号为232。

三、各大品牌系列代号规则各大品牌对轴承尺寸系列代号的表示都有自己的规则，下面以国际知名的瑞典SKF品牌为例说明：1.球轴承系列代号规则：数字1xx(D)，xx表示轴承内径的范围。

2.圆锥滚子轴承系列代号规则：数字3xx(D，F)，xx表示轴承内径的范围。

D表示非标准的偏差系列，F表示符合ISO的特殊系列。

3.圆柱滚子轴承系列代号规则：数字N2xx，xx表示轴承内径的范围。

4.深沟球轴承系列代号规则：数字6xx，xx表示轴承内径的范围。

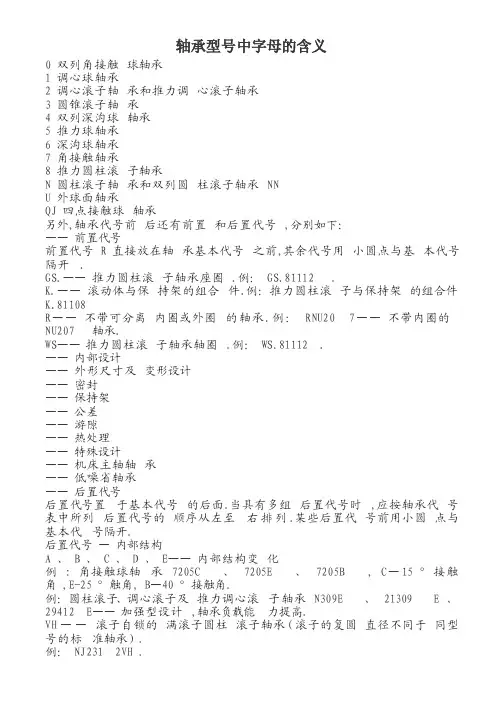

轴承型号中‎字母的含义‎0 双列角接触‎球轴承1 调心球轴承‎2 调心滚子轴‎承和推力调‎心滚子轴承‎3 圆锥滚子轴‎承4 双列深沟球‎轴承5 推力球轴承‎6 深沟球轴承‎7 角接触轴承‎8 推力圆柱滚‎子轴承N 圆柱滚子轴‎承和双列圆‎柱滚子轴承‎NNU 外球面轴承‎QJ 四点接触球‎轴承另外,轴承代号前‎后还有前置‎和后置代号‎,分别如下：——前置代号前置代号 R 直接放在轴‎承基本代号‎之前,其余代号用‎小圆点与基‎本代号隔开‎.GS.——推力圆柱滚‎子轴承座圈‎.例： GS.81112‎ .K.——滚动体与保‎持架的组合‎件.例：推力圆柱滚‎子与保持架‎的组合件K.81108‎R——不带可分离‎内圈或外圈‎的轴承.例： RNU20‎7——不带内圈的‎NU207‎轴承.WS——推力圆柱滚‎子轴承轴圈‎.例： WS.81112‎.——内部设计——外形尺寸及‎变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴‎承——低噪省轴承‎——后置代号后置代号置‎于基本代号‎的后面.当具有多组‎后置代号时‎,应按轴承代‎号表中所列‎后置代号的‎顺序从左至‎右排列.某些后置代‎号前用小圆‎点与基本代‎号隔开.后置代号—内部结构A 、B 、C 、D 、 E——内部结构变‎化例: 角接触球轴‎承7205C‎、7205E‎、7205B‎, C—15 °接触角 ,E-25 °触角, B—40 °接触角.例：圆柱滚子、调心滚子及‎推力调心滚‎子轴承 N309E‎、 21309‎ E 、29412‎E——加强型设计‎,轴承负载能‎力提高.VH——滚子自锁的‎满滚子圆柱‎滚子轴承（滚子的复圆‎直径不同于‎同型号的标‎准轴承）.例： NJ231‎2VH .后置代号—轴承外形尺‎寸及外部结‎构DA——带双半内圈‎的可分离型‎双列角接触‎球轴承.例： 3306D‎ A . DZ——圆柱型外径‎的滚轮轴承‎.例： ST017‎DZ .K——圆锥孔轴承‎,锥度 1 ： 12 .例： 2308K‎ .K30- 圆锥孔轴承‎,锥度 1 ： 30 .例： 24040‎ K30 .2LS——双内圈两面‎带防尘盖的‎双列圆柱滚‎子轴承.例：NNF50‎26VC.2LS.V——内部结构变‎化,双内圈,两面带防尘‎盖、满滚子双列‎圆柱滚子轴‎承.N——外圈上带止‎动槽的轴承‎.例： 6207N‎ .NR——外圈上带止‎动槽和止动‎环的轴承.例： 6207 NR .N2-——外圈上带两‎个止动槽的‎四点接触球‎轴承.例： QJ315‎N2 . S——外圈带润滑‎油槽和三个‎润滑油孔的‎轴承.例： 23040‎ S .轴承外径D ≥ 320mm‎的调心滚子‎轴承均不标‎注 S .X——外形尺寸符‎合国际标准‎的规定.例： 32036‎XZ?——特殊结构的‎技术条件.从 Z11 起依次向下‎排列.例： Z15——不锈钢制轴‎承（ W-N01.3541 ）.ZZ——滚轮轴承带‎两个引导外‎圈的挡圈.后置代号——密封与防尘‎RSR——轴承一面带‎密封圈.例： 6207 RSR.2RSR——轴承两面带‎密封圈.例： 6207.2RSR.ZR——轴承一面带‎防尘盖.例： 6207 ZR.2ZR 轴承两面带‎防尘盖.例： 6207.2ZRZRN——轴承一面带‎防尘盖,另一面外圈‎上带止动槽‎.例： 6207 ZRN ..2ZRN——轴承两面带‎防尘盖,外圈上带止‎动槽.例： 6207.2ZRN .后置代号—保持架及其‎材料1 实体保持架‎.A 或B 置于保持架‎代号之后, A 表示保持架‎由外圈引导‎, B 表示保持架‎由内圈引导‎.F——钢制实体保‎持架,滚动体引导‎.FA——钢制实体保‎持架,外圈引导.FAS——钢制实体保‎持架,外圈引导,带润滑槽.FB——钢制实体保‎持架,内圈引导.FBS——钢制实体保‎持架,内圈引导,带润滑槽.FH——钢制实体保‎持架,经渗碳淬火‎.H , H1——渗碳淬火保‎持架.FP——钢制实体窗‎型保持架.FPA——钢制实体窗‎型保持架,外圈引导.FPB——钢制实体窗‎型保持架,内圈引导.FV , FV1——钢制实体窗‎孔保持架,经时效、调质处理.L——轻金属制实‎体保持架,滚动体引导‎.LA——轻金属制实‎体保持架,外圈引导.LAS——轻金属制实‎体保持架,外圈引导,带润滑槽.LB——轻金属制实‎体保持架,内圈引导.LBS——轻金属制实‎体保持架,内圈引导,带润滑槽.LP——轻金属制实‎体窗型保持‎架.LPA——轻金属制实‎体窗型保持‎架,外圈引导.LPB——轻金属制实‎体窗型保持‎架,内圈引导（推力滚子轴‎承为轴引导‎）.M , M1——黄铜实体保‎持架.MA——黄铜实体保‎持架,外圈引导.MAS——黄铜实体保‎持架,外圈引导,带润滑槽.MB——黄铜实体保‎持架,内圈引导（推力调心滚‎子轴承为轴‎圈引导）. MBS——黄铜实体保‎持架,内圈引导,带润滑槽.MP——黄铜实体直‎兜孔保持架‎.MPA——黄铜实体直‎兜也保持架‎,外圈引导.MPB——黄铜实体直‎兜孔保持架‎,内圈引导.T——酚醛层压布‎管实体保持‎架,滚动体引导‎.TA——酚醛层压布‎管实体保持‎架,外圈引导.TB——酚醛层压布‎管实体保持‎架,内圈引导.THB——酚醛层压布‎管兜孔型保‎持架,内圈引导.TP——酚醛层坟布‎管直兜孔保‎持架.TPA——酚醛层压布‎管直兜孔保‎持架,外圈引导.TPB——酚醛层压布‎管直兜孔保‎持架,内圈引导.TN——工程塑料模‎注保持架,滚动体引导‎,用附加数字‎表示不同的‎材料. TNH——工程塑料自‎锁兜孔型保‎持架.TV——玻璃纤维增‎强聚酰胺实‎体保持架,钢球引导.TVH——玻璃纤维增‎强聚酰胺自‎锁兜孔型实‎体保持架,钢球引导. TVP——玻璃纤维增‎强聚酰胺窗‎式实体保持‎架,钢球引导.TVP2——玻璃纤维增‎强聚酰胺实‎体保持架,滚子引导.TVPB——玻璃纤维增‎强聚酰胺实‎体保持架,内圈引导（推力滚子轴‎承为轴引导‎）.TVPB1‎——玻璃纤维增‎强聚酰胺实‎体窗式保持‎架,轴引导（推力滚子轴‎承）.冲压保持架‎J——钢板冲压保‎持架.JN——深沟球轴承‎铆接保持架‎.保持架变动‎加在保持架‎代号之后,或者插在保‎持架代号中‎间的数字,表示保持架‎结构经过变‎动.这些数字只‎用于过渡时‎期,例： NU 1008M‎ 1 .后置代号—无保持架轴‎承V——满装滚动体‎轴承.例： NU 207V .VT——带隔离球或‎滚子的满装‎滚动体轴承‎.例： 51120‎VT .后置代号——公差等级（尺寸精度和‎旋转精度）P0——公差等级符‎合国际标准‎ ISO 规定的 0 级,代号中省略‎,不表示.P6——公差等级符‎合国际标准‎ ISO 规定的 6 级.P6X——公差等级符‎合国际标准‎ ISO 规定的 6 级圆锥滚子‎轴承.P5——公差等级符‎合国际标准‎ ISO 规定的 5 级.P4——公差等级符‎合国际标准‎ ISO 规定的 4 级.P2——公差等级符‎合国际标准‎ ISO 规定的 2 级（不包括圆锥‎滚子轴承）. SP——尺寸精度相‎当于 5 级,旋转精度相‎当于 4 级（双列圆柱滚‎子轴承）.UP——尺寸精度相‎当于 4 级,旋转精度高‎于 4 级（双列圆柱滚‎子轴承）. HG——尺寸精度相‎当于 4 级,旋转精度高‎于 4 级,低于 2 级（主轴轴承）. 后置代号—游隙C1——游隙符合标‎准规定的 1 组,小于 2 组.C2——游隙符合标‎准规定的 2 组,小于 0 组.C0——游隙符合标‎准规定的 0 组,代号中省略‎,不表示.C3——游隙符合标‎准规定的 3 组,大于 0 组.C4——游隙符合标‎准规定的 4 组,大于 3 组.C5——游隙符合标‎准规定的 5 组,大于 4 组.公差等级代‎号与游隙代‎号需同时表‎示时,取公差等级‎代号（ P0 级不表示）加上游隙组‎号（ 0 组不表示）组合表示.例： P63=P6+C3 ,表示轴承公‎差等级 P6 级,径向游隙 3 组.P52=P5+C2 ,表示轴承公‎差等级 P5 级,径向游隙 2 组.非标准游隙‎,在要求特殊‎径向游隙和‎轴向游隙的‎情况下,有关极限值‎应在字母 R （径向游隙）或 A （轴向游隙）之后用μ m 数表示,数字之间要‎用小圆点隔‎开.例： 6210.R10.20——6210 轴承,径向游隙 10 μ m 至 20 μ m .6212.A120.160——6212 轴承,轴向游隙 120 μ m 至 160 μ m .后置代号—测试噪声的‎轴承F3——低噪声轴承‎.主要是指圆‎柱滚子轴承‎和内径 d ＞ 60mm 以上的深沟‎球轴承.例： 6213.F3 .G——低噪声轴承‎.主要是指内‎径 d ≤ 60mm 的深沟球轴‎承.例： 6207.G 后置代号——热处理S0——轴承套圈经‎过高温回火‎处理,工作温度可‎达 150 ℃ .S1——轴承套圈经‎过高温回火‎处理,工作温度可‎达 200 ℃ .S2——轴承套圈经‎过高温回火‎处理,工作温度可‎达 250 ℃ .S3——轴承套圈经‎过高温回火‎处理,工作温度可‎达 300 ℃ .S4——轴承套圈经‎过高温回火‎处理,工作温度可‎达 350 ℃ .后置代号—特殊技术条‎件F?——连续编号的‎制造技术条‎件.例： F80——轴承内、外径公差及‎径向游隙压‎缩.K?——连续编号的‎检查技术条‎件.例 K5——轴承内、外径公差压‎缩..ZB——直径大于 80mm 以上的带凸‎度的圆柱滚‎子.例： NU 364.ZB ..ZB2——滚针两端的‎凸度大于一‎般的技术要‎求.例：K18 ×26 ×20F .ZB2.ZW——双列滚针和‎保持架组件‎.例： K20 × 25 × 40FZW‎ ..700?——以 70000‎0 开头的连续‎编号的技术‎条件.Z52JN‎.79014‎4——轴承可用于‎高温及低转‎速,经特殊热处‎理,钢板冲压铆‎合保持架,大游隙,经磷化处理‎,注油脂,使用温度可‎超过 270 ℃ .后置代号—特殊技术条‎件KDA——Split‎ inner‎ ring/; 剖分式内圈‎K——Taper‎ed bore 锥型孔 1:12K30——Taper‎ed bore 锥型孔 1:30N——circu‎lar in the outer‎ ring for snap ringS——Lubri‎catin‎g groov‎ e and bores‎ in the outer‎ ring“S”后缀在新 E1 系列中已经‎全取消!外圈加油槽‎及油孔现已‎成为标准配‎置.W03B Stain‎less steel‎ beari‎ngN2 two retai‎ning trove‎s for fixin‎g the outer‎ ring两条用于止‎动外圈的止‎动槽后置代号—成对轴承和‎机床主轴轴‎承1 ）符合 K 技术条件的‎成对轴承,下列特殊技‎术条件与成‎对轴承有关‎：K1——两套深沟球‎轴承成对安‎装以承受单‎向轴向载荷‎.K2——两套深沟球‎轴承成对安‎装以承受双‎向轴向载荷‎.K3——两套深沟球‎轴按无游隙‎背靠背安装‎（ O 型安装）.K4——两套深沟球‎轴承按无游‎隙面对面安‎装（ X 型安装）.K6——两套角接触‎球轴承成对‎安装以承受‎单向轴向载‎荷.K7——两套角接触‎球轴承按无‎游隙背靠背‎安装（ O 型安装）.K8——两套角接触‎球轴承按无‎游隙面对面‎安装（ X 型安装）K9——内、外圈间带隔‎圈的两套圆‎锥滚子轴承‎成对安装以‎承受单向轴‎向载荷.K10——内、外圈间带隔‎圈的两套圆‎锥滚子轴承‎按无游隙背‎靠背安装（ O 型安装）K11——外圈间带隔‎圈的两套圆‎锥滚子轴承‎按无游隙面‎对面安装（ X 型安装）.成对或成组‎配置的轴承‎,需要包装在‎一起交货,或者标明是‎属于一对.不同组的轴‎承不可互换‎.在安装属于‎同一组的轴‎承时,安装时应按‎照记号和定‎位线进行.若各成对轴‎承按一定轴‎向或径向游‎隙量配置时‎,其游隙应接‎在 K 技术条件之‎后按（ 7 ）项中第 1 条 2 ）标明.例如, 31314‎A .K11.A100.140 表示两套 31314‎ A 单列圆锥滚‎子轴承,面对面安装‎,外圈间带一‎定距离隔圈‎,轴承装配前‎轴向游隙在‎ 100 μ m 到 140 μ m 之间,装配后游隙‎为零.通用配对型‎轴承可任意（串联,面对面或背‎靠背）配对安装,后置代号为‎ UA 、 UO 和 UL . .UA——在轴承面对‎面或背靠背‎安装时有小‎的轴向游隙‎..UO——在轴承面对‎面或背靠背‎安装时无游‎隙..UL——在轴承面对‎面或背靠背‎安装时有轻‎度预过盈.例如, B 7004C ‎ .TPA.P4.K5.UL表示主轴用‎接触角为 15o 的角接触球‎轴承,酚醛层压布‎管直兜孔实‎体保持架,外圈引导,轴承公差等‎级 4 级,内径和外径‎公差缩小,成对安装的‎通用型结构‎,轴承在背靠‎背或面对面‎安装时有轻‎度预过盈后置代号—机床主轴轴‎承KTPA.HG 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG . TPA.HG.K5.UL 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG ,轴承外径和‎内径公差缩‎小,成对安装的‎通体结构,轴承在面对‎面或背对背‎安装有轻度‎予过盈. TPA.P2.K5.UL 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG ,轴承外径和‎内径公差缩‎小,成对安装的‎通体结构,轴承在面对‎面或背对背‎安装有轻度‎予过盈.TPA.P2 UL 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG ,轴承外径和‎内径公差缩‎小,成对安装的‎通体结构,轴承在面对‎面或背对背‎安装有轻度‎予过盈 .后置代号—机床主轴轴‎承TPA.P2.K5.UL 夹布交本兜‎孔实体保持‎架,外圈引导,精度等级 HG ,成对安装的‎通用结构,轴承在面对‎面或背对背‎安装有轻度‎予过盈 .C coula‎ct angle‎ / 接触角 15' 'C .D coula‎ct angle‎ / 接触角 25' 'C .P4S toera‎nce class‎ P4S .。

轴承型号的含义及其说明轴承是当代机械设备中一种重要的零部件，它的主要功能是支撑机械旋转体，降低其传动过程中的摩擦系数，保证回转精度。

轴承的代号分为前置代号、基本代号、后置代号，其主要功能如下：A前置代号：是轴承在结构形状、尺寸、公差、技术要求等有改变时区分使用，用字母标示。

如用L表示可分离轴承的可分离套圈；K 表示轴承的滚动体与保持架组件等等。

实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的；B基本代号：基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，是轴承代号的基础。

基本代号有轴承类型代号、尺寸系列代号和内径代号3部分构成：类型代号-尺寸系列代号-内径代号（2位数）；进口轴承常用类型代号（指型号的开头的数字或者字母，比如6200轴承，6代表深沟球轴承，NU，NJ则代表圆柱滚子轴承）：1-调心球轴承2-调心滚子轴承3-圆锥滚子轴承4-双列深沟球轴承5-推力球轴承6-深沟球轴承7-角接触球轴承N-圆柱滚子轴承NA-滚针轴承QJ-四点接触球轴承基本代号的编制规则1、轴承内径用基本代号右起第一、H位数字表示。

对常用内径d=20~480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。

对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。

对于内径小于10mm和大于500mm轴承，内径表示方法另有规定，可参看GB/T272--93。

2、轴承的直径系列用基本代号右起第三位数字表示。

例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。

各系列之间的尺寸对比如下图所示。

推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。

3、轴承的宽度系列用基本代号右起第四位数字表示。

当宽度直径系列的对比列为0系列时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。

轴承一、轴承后面代号的含义：.B--40°接触角；A--25°接触角；C--15°接触角；J--击压钢保持架；LI--机削铜合金保持架；DB--背对背配置；DF--面对面配置；CS--径向游隙大于标准游隙.二、后缀的意义若现代轴承中有几个后缀，则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较:小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级PA9B 尺寸精度相当于AFBMA标准ABEC9级,运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或P6结合时,间隙后缀省去C.例如:P6+C2=P62振动品质QE5 符合电动机用特别标准,尺寸及运转精度达P6，极低噪音QE6 符合电动机用标准,低噪音热处理S0 高达150摄氏度S1 高达200摄氏度S2 高达250摄氏度S3 高达300摄氏度S4 高达350摄氏度补充润滑W33 轴承外圈有润滑油槽三个油孔W33X 轴承外圈有润滑油槽六个油孔润滑剂HT 高温润滑(-20至+130摄氏度)LHT 低/高温滑脂(-40至+140摄氏度)LT 低温滑脂(??????)MT 中温滑脂(-30至+110摄氏度)三、SKF公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。

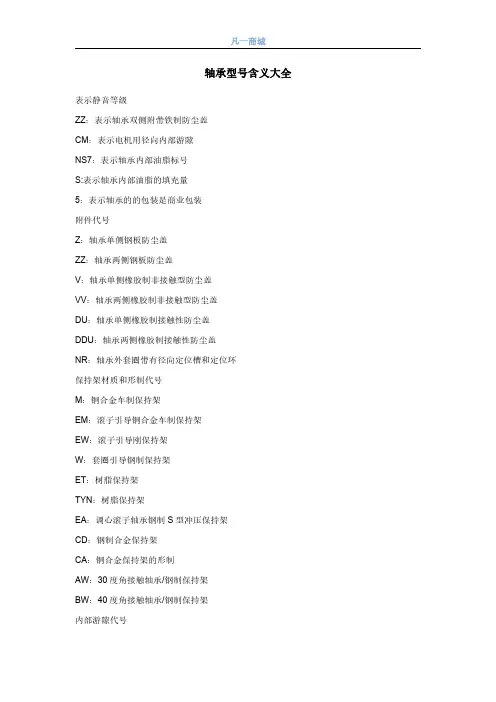

轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD四联组合：DFF,DFTA角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0双列角接触球轴承1调心球轴承2调心滚子轴承和推力调心滚子轴承3圆锥滚子轴承4双列深沟球轴承5推力球轴承6深沟球轴承7角接触轴承8推力圆柱滚子轴承N圆柱滚子轴承和双列圆柱滚子轴承NNU外球面轴承QJ四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

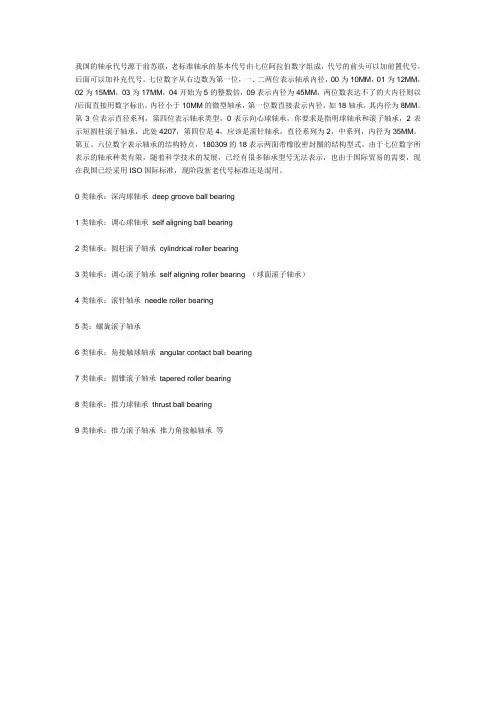

我国的轴承代号源于前苏联，老标准轴承的基本代号由七位阿拉伯数字组成，代号的前头可以加前置代号，后面可以加补充代号。

七位数字从右边数为第一位，一、二两位表示轴承内径，00为10MM，01为12MM，02为15MM，03为17MM，04开始为5的整数倍，09表示内径为45MM，两位数表达不了的大内径则以/后面直接用数字标出。

内径小于10MM的微型轴承，第一位数直接表示内径，如18轴承，其内径为8MM。

第3位表示直径系列，第四位表示轴承类型，0表示向心球轴承，你要求是指明球轴承和滚子轴承，2表示短圆柱滚子轴承，此处4207，第四位是4，应该是滚针轴承，直径系列为2，中系列，内径为35MM。

第五、六位数字表示轴承的结构特点，180309的18表示两面带橡胶密封圈的结构型式。

由于七位数字所表示的轴承种类有限，随着科学技术的发展，已经有很多轴承型号无法表示，也由于国际贸易的需要，现在我国已经采用ISO国际标准，现阶段新老代号标准还是混用。

0类轴承：深沟球轴承deep groove ball bearing1类轴承：调心球轴承self aligning ball bearing2类轴承：圆柱滚子轴承cylindrical roller bearing3类轴承：调心滚子轴承self aligning roller bearing （球面滚子轴承）4类轴承：滚针轴承needle roller bearing5类：螺旋滚子轴承6类轴承：角接触球轴承angular contact ball bearing7类轴承：圆锥滚子轴承tapered roller bearing8类轴承：推力球轴承thrust ball bearing9类轴承：推力滚子轴承推力角接触轴承等。

轴承分类及代号的含义零类轴承：零类轴承(0类轴承)就是深沟球轴承(deep groove ball bearing).用于变速箱、仪器仪表、电机、家用电器、内燃机、交通车辆、农业机械、建筑机械、工程机械等。

0类轴承后置代号含义：RSR——轴承一面带密封圈。

例：6207RSR.2RSR——轴承两面带密封圈。

例：6207.2RSR.ZR——轴承一面带防尘盖。

例：6207ZR.2ZR轴承两面带防尘盖。

例：6207.2ZRZRN——轴承一面带防尘盖，另一面外圈上带止动槽。

例：6207ZRN。

.2ZRN——轴承两面带防尘盖，外圈上带止动槽。

例：6207.2ZRN。

一类轴承：一类轴承(1类轴承)即调心球轴承，适用于承受重载荷与冲击载荷、精密仪表、低噪音电机、汽车、摩托车、冶金、轧机、矿山、石油、造纸、水泥、榨糖等行业及一般机械等。

二类轴承：二类轴承(2类轴承)即是圆柱滚子轴承，主要用于电机、机床、石油、轧机装卸搬运机械和各类产业机械。

属分离型轴承，安装与拆卸非常方便。

圆柱滚子轴承分为单列、双列和四列。

单列圆柱滚子轴承根据套圈挡边的不同分为N型、NU型、NJ型、NF型和NUP型等。

圆柱滚子轴承承受的径向负荷能力大，根据套圈挡边的结构也可承受一定的单向或双向轴向负荷。

三类轴承：三类轴承(3类轴承)即调心滚子轴承，外圈是以轴承中心为球心的球面，具有自动调心性，滚动体与内、外圈滚道之间是线性接触，能承受大的径向载荷。

适用于矿山、冶金、造纸等高负荷重型机械和大型机械设备。

四类轴承：滚针轴承六类轴承：六类轴承(6类轴承)即角接触球轴承，可以同时承受径向载荷和轴向载荷，单列角接触球轴承只能承受单方向轴向载荷，困此一般都常采用成对安装。

成对使用时，以预先调整好间隙的配对角接触球轴承最为方便。

保持架的材质有黄铜、合成树木脂，依轴承形式，使用条件而区分。

DB组合、DT组合、DF组合成四点接触、双列角接触球轴承可承受径向和双向轴向负荷。

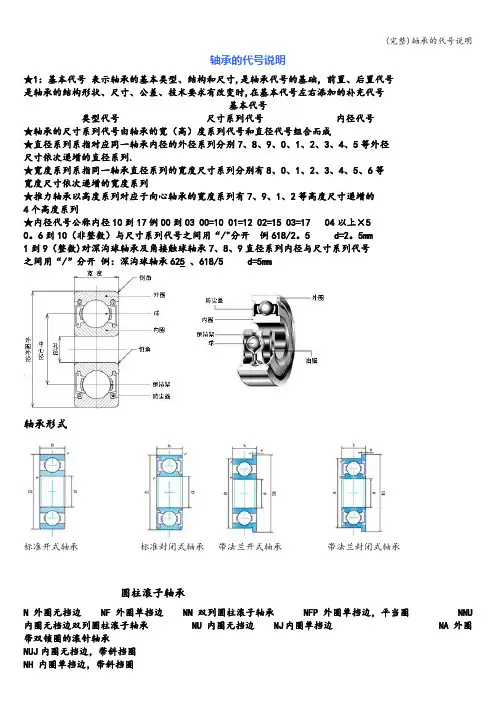

轴承的代号说明★1：基本代号表示轴承的基本类型、结构和尺寸,是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时,在基本代号左右添加的补充代号基本代号类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列.★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×50。

6到10（非整数）与尺寸系列代号之间用“/"分开例618/2。

5 d=2。

5mm1到9（整数)对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承带法兰开式轴承带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边 NF外圈单挡边 NN双列圆柱滚子轴承 NFP 外圈单挡边，平当圈 NNU 内圈无档边双列圆柱滚子轴承 NU 内圈无挡边 NJ内圈单挡边 NA 外圈带双锁圈的滚针轴承NUJ内圈无挡边，带斜挡圈NH 内圈单挡边，带斜挡圈NUP 内圈单挡边，平挡圈RNU 无内圈 RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d≤10mm）L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型WS 推力圆柱滚子轴承轴圈GS 推力圆柱滚子轴承座圈KOW 无轴圈推力轴承KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承 2 直径系列2 03内径17mm ZZ双防尘盖 C3径向游隙7 2 20 A DB C3 7指角接触球轴承 2直径系列 20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承 2直径系列 06内径为30mm K锥度1:12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承 3直径系列 18 内径90mmM指保持架为铜 CM电机径向游隙 CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承 3圆锥滚子轴承 0 宽度系列 2直径系列 07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R 不带可分离内圈或外圈轴承GS。

轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD（参见NSK综合样本B239页）四联组合：DFF,DFT（参见NSK综合样本B239页）接触角代号A角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD四联组合：DFF,DFTA角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

GS.——推力圆柱滚子轴承座圈。

例：GS.81112 。

K.——滚动体与保持架的组合件。

例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承。

例：RNU207——不带内圈的NU207 轴承。

WS——推力圆柱滚子轴承轴圈。

例：WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。

当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号—内部结构A 、B 、C 、D 、E——内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角,E-25 °触角，B—40 °接触角。

例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E——加强型设计，轴承负载能力提高。

VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。

例：NJ2312VH 。

后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。

例：3306DA 。

DZ——圆柱型外径的滚轮轴承。

例：ST017DZ 。

K——圆锥孔轴承，锥度1 ：12 。

例：2308K 。

K30- 圆锥孔轴承，锥度1 ：30 。

例：24040 K30 。

2LS——双内圈两面带防尘盖的双列圆柱滚子轴承。

轴承型号字母含义1）内部结构A——内部设计与标准不同的轴承。

A——角接触球轴承，接触角为30度。

A5——角接触球轴承，接触角为25度。

B——角接触球轴承，接触角为40度。

C——角接触球轴承，接触角为15度。

C——圆锥滚子轴承，接触角为20度。

D——圆锥滚子轴承，接触角为28度。

C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。

E——高负载圆柱滚子轴承。

H——高负载推力调心滚子轴承。

J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。

（2）材料g——套圈，滚动体为渗碳钢。

H——套圈，滚动体为不锈钢。

（3）保持架M——铜合金实体保持架。

T——合成树脂保持架。

W——冲压保持架。

V——无保持架。

（4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖。

ZZ，ZZS——两面带钢板防尘盖。

D，DU——一面带接触式橡胶密封圈。

DD，DDU——两面带接触式橡胶密封圈。

V——一面带非接触式橡胶密封圈。

VV——两面带非接触式橡胶密封圈。

（5）套圈形状K——圆锥孔，锥度1：12。

K30——圆锥孔，锥度1：30。

E——套圈上有切口或油孔。

E4——外圈上带油槽，油孔。

N——外圈外径带止动槽。

NR——外圈外径带止动槽，止动环。

（6）配合及衬垫DB——背靠背成对安装。

DF——面对面成对安装。

DT——串联成对安装。

+K——外圈带衬垫。

+L——内圈带衬垫。

+KL——内，外圈带衬垫。

（7）游隙C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。

CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。

CC——圆柱滚子轴承（不可互换）径向标准游隙。

CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。

轴承代号含义说明轴承代号由基本代号，前置代号和后置代号构成。

基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。

1.前置代号C-圆柱滚子轴承附件（或轴承本身），例：C0021045C-成对安装圆锥滚子轴承，面对面安装，例：45C3021046C-成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI-四列圆柱滚子轴承内圈，例：4CRI4560F4CRO-四列圆柱滚子轴承外圈，例：4CRO660AFE-磁电机球轴承，外径为正公差，例：E10EN-磁电机球轴承，外径为负公差，例：EN10IR-滚针轴承内圈（英制），例：IR1212IRA-滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM-滚针轴承内圈，例：IRM710M-最大载荷容量型球轴承，例：M6311OR-滚针轴承，只有外圈，例：OR10876F-深沟球轴承带凸缘，例：F603TR-尺寸非标准的单列圆锥滚子轴承，例：TR060702W-宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A-角接触轴承，接触角30度（不标出），例：7210B-角接触轴承，接触角40度，例：7210BC-角接触轴承，接触角15度，例：7210CC-圆锥滚子轴承，接触角20度，例：30303CD-圆锥滚子轴承，接触角28度30分，例：30305DG-压缩轴向油隙的调心和圆锥滚子轴承J-圆锥滚子轴承，符合ISO分组，例：30206JN-圆锥滚子轴承，特殊噪声要求，例：30208NR-加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR-球轴承带O型密封圈，例：6201+ORRK-单面，双唇接触式合成橡胶密封，例：6210RK2RK-双面，双唇接触式合成橡胶密封，例：6210.2RKRS-单面，接触式合成橡胶密封，例：6210RS2RS-双面，接触式合成橡胶密封，例：6210-2RSRSA-单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA-双面，带金属罩接触式合成橡胶密封，例：88107-2RSARSB-单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB2RSB-双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSB RSC-硅橡胶制RS型密封，例：6210RSCRSD-聚丙烯橡胶制RS型密封，例：6210RSDRSE-单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE-双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF-RS型氟化橡胶密封，例：6210RSFRU-单面，非接触式合成橡胶密封，例：6205RU2RU-双面，非接触式合成橡胶密封，例：6205-2RUTR-单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR-双面，三唇金属罩合成橡胶密封，例：4508B-2TRU-一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU-二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ-单面钢制防尘盖，例：6205.ZZZ-双面钢制防尘盖，例：6205ZZZL-单面，L型内径的钢制防尘盖，例：6207ZLZX-单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL-由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL-钢制防尘盖，双面，L型内径，例：6203ZZLZZX-钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL-钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL （3）套圈形状a-大于标准倒角的非标准倒角，例：6205aB-圆锥滚子轴承，外圈带凸缘，例：30210BBI-双半内圈球轴承，例：6215BIBO-双半外圈球轴承，例：6215BOD-圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK-带锥孔轴承，锥度为1：12，例：1210KK30-带锥孔轴承，锥度为1：30，例：23026K30N-外圈带止动槽轴承，例：6206NC-带锁孔的圆锥滚子轴承NR-外圈带止动环轴承，例：6210NRY-小于标准倒角尺寸的非标准倒角，例：30206YS-圆锥滚子轴承，非标准倒角（斜倒角）SG-内径带螺旋槽的圆锥滚子轴承T-锥孔或锥形外径（英制）圆锥滚子轴承TD-双列、锥孔或锥形外径（英制）圆锥滚子轴承W-双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW-外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi-圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。
