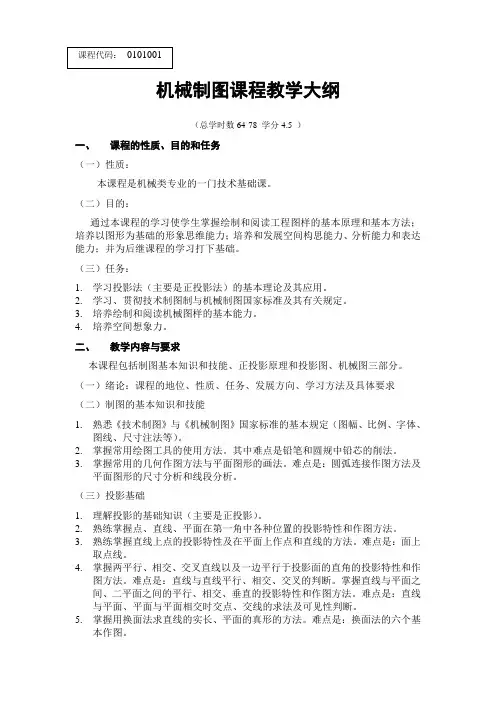

《机械制图》课程教学大纲
一、课程性质和任务
本课程是中等职业学校机械类专业的一门技术基础课程。其任务是培养学生具有一定的读图能力、图示能力、空间想象和思维能力以及绘图技能，为提高学生全面素质，形成综合职业能力和继续学习打下基础。
二、课程教学目标
(一)知识目标
1、掌握正投影法的基本理论和作图方法。
2、掌握制图国家标准及其有关规定。
3、掌握绘制一般的零件图和简单装配图的方法。
(二)能力培养目标
1、能够执行制图国家标准及其有关规定。
2、具有识读中等复杂程度的零件图和装配图、基本能力，会绘制一般的零件图和简单装配图
3、具有一定的空间想象和思维能力。
4、能够正确地使用常用的绘图工具，具有绘制草图的技能。
5、具有创新精神和实践能力,认真负责的工作态度和一丝不苟的工作作风。
三、教学内容和要求
绪论
了解工程图样及其在生产中的用途。
了解本课程的性质、任务、教学目标、基本内容以及学习方法。
制图的基本知识和技能
1、制图国家标准的基本规定
(1)了解图纸幅面及格式的规定。
(2)了解比例的规定。
(3)了解长仿宋体字、阿拉伯数字和常用字母的规格和写法。
(4)掌握各种图线的型式、主要用途及其画法。
(5)掌握标注尺寸的基本规则、尺寸的组成、常见尺寸的标注方法。
2、了解常用的绘图工具，掌握其用法
3、常用几何图形的画法
(1)掌握等分圆周和作正多边形的方法。
(2)熟悉斜度和锥度的概念、画法及标注。
(3)掌握线段连接的作图原理和方法。
(4)了解椭圆的画法。
4、平面图形的画法
(1)掌握平面图形的尺寸和线段分析。
(2)掌握绘制平面图形的方法和步骤。
(3)熟悉画草图的基本方法。
练习题：写长仿宋体字、数字、字母；标注尺寸；作正多边形，圆弧连接。
作业1：线型，A4图纸。
作业2：画零件平面轮廓图，标注尺寸，A4或A3图纸。
投影基础
1、正投影法和三视图
(1)理解投影法的概念。
(2)掌握正投影的特性。
(3)掌握三视图的形成、三视图之间的关系及三视图的作图方法。
练习题：对照模型或轴测图，补画视图中漏画的线，补画所缺视图；由模型或轴测图画三视图。
2、基本体
(1)掌握棱柱、棱锥、棱台的投影特征和视图画法。
(2)掌握圆柱、圆锥、圆台、圆球等的投影特征和视图画法。
(3)掌握在基本体表面上求点、线的投影的方法。
(4)掌握基本体的尺寸注法。
练习题：求基本体表面上点、线、面的投影；由已知两视图补画第三视图，标注尺寸；根据模型或轴测图绘制草图。
作业3：根据基本体模型或轴测图画三视图，标注尺寸，A4或A3图纸。
3、轴测投影
(1)了解轴测投影的基本概念、轴测投影的特性、常用轴测图的种类。
(2)掌握正等轴测图的画法。
(3)掌握圆平面在同一方向上的斜二等轴测图的画法。
练习题：由已知视图画轴测图(包括轴测草图)。
作业4：由平面立体(含特殊位置平面切割)和回转体的视图画轴测图，A4或A3图纸。
4、常见的截交线与相贯线
(1)掌握特殊位置平面截断棱柱和棱锥的截交线画法。
(2)掌握特殊位置平面截断圆柱、圆锥、圆球的截交线画法。
(3)掌握简单的同轴复合回转体的截交线画法。
(4)掌握利用积聚性法求相贯线的方法。
(5)掌握异径两圆柱正交时柑贯线的近似画法。
(6)熟悉利用辅助平面法求相贯线的方法。
(7)熟悉相贯线的特殊情况及其画法。
(8)掌握截断体与相贯体的尺寸标注。
练习题：由已知视图补画所缺的截交线和相贯线；截断体与相贯体的尺寸标注。
5、组合体
(1)掌握组合体的组合形式和形体分析法。
(2)掌握组合体的三视图画法。
(3)基本掌握组合体的尺寸标注。
(4)熟悉组合体模型测绘的方法。
(5)了解组合体的轴测图画法。
(6)掌握读组合体视图的方法与步骤。
练习题：根据模型或轴测图画三视图(含草图)；由已知两视图补画第三视图；补画视图中漏画的线；标注尺寸；画轴测草图。
作业5：画组合体的三视图，并标注尺寸，A3图纸。
机械制图
1、图样画法
(1)熟悉基本视图的形成、名称及配置关系。
(2)掌握向视图、局部视图和斜视图的画法和标注。
(3)理解剖视的概念，掌握画剖视图的方法和步骤、剖切位置和剖视图的标注。
(4)掌握用单一剖切面、几个平行的剖切平面、几个相交的剖切面作剖视图的画法和标注。
(5)掌握全剖视图、半剖视图、局部剖视图的画法和标注。
(6)掌握移出断面和重合断面的画法和标注。
(7)熟悉局部放大图和常用简化画法。
(8)掌握读剖视图的方法和步骤。
(9)了解轴测剖视图的画法。
(10)熟悉各种表示方法的综合应用。
(11)了解第三角画法
练习题：由已知的视图补画基本视图、向视图、局部视图、斜视图以及各种剖视图、断面图；补画剖视图中遗漏的图线；改画剖视图；标注尺寸；读剖视图。
作业6：由模型或轴测图画综合应用的剖视图，并标注尺寸，A3图纸。
2、标准件、常用件及其规定画法
(1)了解螺纹的形成、种类和用途，熟悉螺纹的要素，掌握螺纹的规定画法及标注，熟悉标准螺纹的查表。
(2)熟悉常用螺纹紧固件的种类、用途、标记与查表，掌握螺栓联接；双头螺柱联接、螺钉联接的画法。
练习题：螺纹的画法与标注，查表和改错。
作业7：画螺纹紧固件联接图，A4或A3图纸。
(3)熟悉直齿圆柱齿轮轮齿部分的名称及尺寸关系，掌握单个直齿圆柱齿轮及其啮合的画法。
*了解直齿锥齿轮、蜗杆蜗轮轮齿部分的名称及尺寸关系、锥齿轮及其啮合的画法。熟悉直齿圆柱齿轮的测绘方法。
(4)熟悉键、销的种类和标记，掌握普通平键和销联接的画法，了解半圆键和钩头楔键联接的画法。熟悉圆柱螺旋压缩弹簧的规定画法、常用滚动轴承的类型、代号及其简化画法和规定画法。
练习题：补画完整齿轮及其啮合图、键联接图。
