一、单选题（1′×10=10分）三、填空题（1′×10=10分）

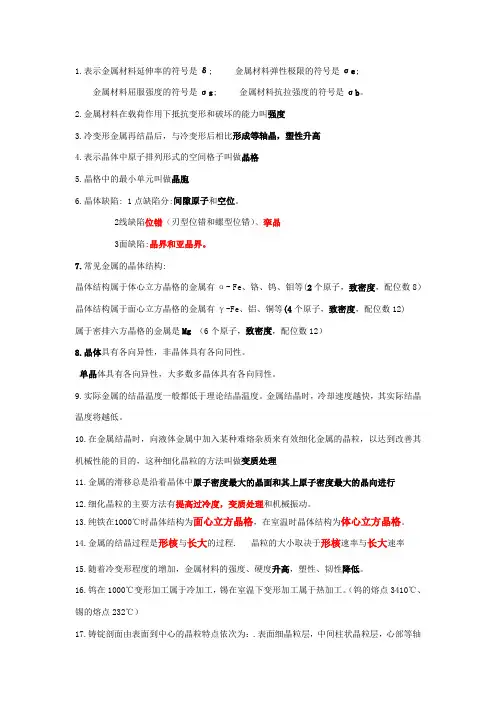

1.表示金属材料延伸率的符号是δ; 金属材料弹性极限的符号是σe;
金属材料屈服强度的符号是σs; 金属材料抗拉强度的符号是σb。
2.金属材料在载荷作用下抵抗变形和破坏的能力叫强度
3.冷变形金属再结晶后，与冷变形后相比形成等轴晶，塑性升高
4.表示晶体中原子排列形式的空间格子叫做晶格
5.晶格中的最小单元叫做晶胞
6.晶体缺陷: 1点缺陷分:间隙原子和空位。
2线缺陷位错（刃型位错和螺型位错）、挛晶
3面缺陷:晶界和亚晶界。
7.常见金属的晶体结构:
晶体结构属于体心立方晶格的金属有α- Fe、铬、钨、钼等(2个原子，致密度0.68，配位数8）
晶体结构属于面心立方晶格的金属有γ-Fe、铝、铜等(4个原子，致密度0.74，配位数12) 属于密排六方晶格的金属是Mg（6个原子，致密度0.74，配位数12）
8.晶体具有各向异性，非晶体具有各向同性。
单晶体具有各向异性，大多数多晶体具有各向同性。
9.实际金属的结晶温度一般都低于理论结晶温度。金属结晶时，冷却速度越快，其实际结晶温度将越低。
10.在金属结晶时，向液体金属中加入某种难熔杂质来有效细化金属的晶粒，以达到改善其机械性能的目的，这种细化晶粒的方法叫做变质处理
11.金属的滑移总是沿着晶体中原子密度最大的晶面和其上原子密度最大的晶向进行
12.细化晶粒的主要方法有提高过冷度，变质处理和机械振动。
13.纯铁在1000℃时晶体结构为面心立方晶格，在室温时晶体结构为体心立方晶格。
14.金属的结晶过程是形核与长大的过程. 晶粒的大小取决于形核速率与长大速率
15.随着冷变形程度的增加，金属材料的强度、硬度升高，塑性、韧性降低。
16.钨在1000℃变形加工属于冷加工，锡在室温下变形加工属于热加工。（钨的熔点3410℃、锡的熔点232℃）
17.铸锭剖面由表面到中心的晶粒特点依次为：.表面细晶粒层，中间柱状晶粒层，心部等轴粗晶粒层。
18.下列三种方法制造紧固螺栓，哪一种比较理想：将圆钢局部镦粗，然后再加工；
19.对重要受力零件，纤维组织的方向应该是与最大正应力平行和最大剪应力垂直。
20.金属塑性的指标主要有延伸率和断面收缩率两种。
21.常用测定硬度的方法有布氏硬度，洛氏硬度和维氏硬度测试法
22.下面关于加工硬化的说法中正确的是（B）
A.由于塑性变形而使金属材料强度和韧性升高的现象
B.加工硬化是强化金属的重要工艺手段之一；
C.钢的加工硬化可通过500～650℃的低温去应力退火消除；
D.加工硬化对冷变形工件成形没有什么影响。
23.珠光体由铁素体和渗碳体组成的机械混合物。铁素体和渗碳体呈层片状。
渗碳体是一种金属间化合物莱氏体是一种（机械混合物）
奥氏体是碳在γ-Fe 中形成的间隙固溶体
铁素体是碳在α-Fe中形成的间隙固溶体
马氏体是碳在（α-Fe ）中的（过饱和固溶体）组织。
铸铁在室温下的相组成物是铁素体和渗碳体
铁碳合金的室温的相组成为铁素体和渗碳体。
A1：即PSK线，共析转变线，温度为727，在这条线上发生共析转变，转变产物为珠光体A3：即GS线，奥氏体冷却时析出铁素体的开始线
Acm：即ES线，碳在奥氏体中的溶解度曲线
24.表示金属材料延伸率的符号是δ; 金属材料弹性极限的符号是σe;
金属材料屈服强度的符号是σs; 金属材料抗拉强度的符号是σb。
25.在Fe-Fe3C平衡相图中，钢与铁的分界点的含碳量为（C.2.11％）。
26.在铁碳合金平衡相图中，在Fe-Fe3C相图中，共晶点的含碳量为（4.3% ），共晶转变温度是（1148）℃
共析点（共析钢）的含碳量为（0.77% ）。共析转变温度是（727）℃。
27.根据Fe-Fe3C平衡相图，含碳量为3.0%的合金平衡冷却至750℃时的组织为（A+Fe3CⅡ+Ld ）。
28.40钢中，珠光体的含量大约（50％）。
29.固溶体的晶体结构（与溶剂相同）
30.根据Fe-Fe3C平衡相图，含碳量为3.0%的合金平衡冷却至室温的组织为（D ）
A.P+Fe3CⅡ+Ld
B.A+Fe3CⅡ+Ld′
C.A+Fe3CⅡ+Ld
D.P+Fe3CⅡ+Ld′
根据Fe-Fe3C平衡相图，含碳量为4.3%的合金平衡冷却至室温的组织为（Ld＇）
31.共晶成分的铁碳合金发生共晶反应时，其反应式为（L→A+Fe3C）
32.铁素体的机械性能特点是（强度低、塑性好、硬度低）
33.根据溶质原子在溶剂晶格中分布情况的不同，可将固溶体分为（置换固溶体）和（间隙固溶体）。
相是指合金中具有相同的（物理和化学性能），并与其他部分以（界面）相分开的均匀一致的组成部分。
34.合金的基本相结构有（固溶体）和（金属间化合物）两种类型。
35.碳溶解在（a-Fe）中所形成的（固溶体）称为铁素体F。
低温莱氏体是（珠光体P）和（渗碳体Fe3C）组成的机械混合物。
高温莱氏体是（奥氏体A）和（渗碳体）组成的机械混合物。其含碳量为（4.3）％
36.碳在奥氏体中的溶解度随温度而变，1148℃时溶解度为（2.11）％，727℃时（0.77）％。37铁碳合金中基本相有哪几相？铁素体（F）,奥氏体（A）,渗碳体（Fe3C）
38.可逆回火脆性的温度范围是（500℃～650℃）。
不可逆回火脆性的温度范围是（250℃～400℃）。
39.钢的低温回火的温度为（250℃）。
钢的高温回火的温度为（500℃）。
加热是钢进行热处理的第一步，其目的是使钢获得（奥氏体组织）。
碳钢的中温回火的温度为（400℃）。
碳钢的淬火工艺是将其工件加热到一定温度，保温一段时间，然后采用的冷却方式是（在水中冷却）。
40.共析钢在奥氏体的连续冷却转变产物中，不可能出现的组织是（B ）。
