干接点、无源开关和湿接点、有源开关区别和介绍

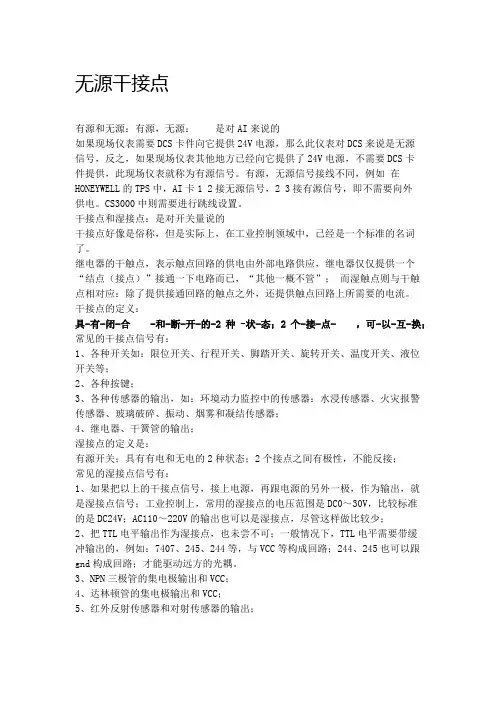

无源干接点有源和无源：有源，无源：是对AI来说的如果现场仪表需要DCS卡件向它提供24V电源，那么此仪表对DCS来说是无源信号，反之，如果现场仪表其他地方已经向它提供了24V电源，不需要DCS卡件提供，此现场仪表就称为有源信号。

有源，无源信号接线不同，例如在HONEYWELL的TPS中，AI卡1 2接无源信号，2 3接有源信号，即不需要向外供电。

CS3000中则需要进行跳线设置。

干接点和湿接点：是对开关量说的干接点好像是俗称，但是实际上，在工业控制领域中，已经是一个标准的名词了。

继电器的干触点，表示触点回路的供电由外部电路供应，继电器仅仅提供一个“结点（接点）”接通一下电路而已，“其他一概不管”；而湿触点则与干触点相对应：除了提供接通回路的触点之外，还提供触点回路上所需要的电流。

干接点的定义：具-有-闭-合 -和-断-开-的-2种-状-态；2个-接-点- ，可-以-互-换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；。

无源信号、有源信号、无源接点和有源接点的区别从事自动化控制工作的仪表人如果不清楚无源信号、有源信号、无源接点(干接点)、有源接点(湿接点)，必然为之困惑。

本文是介绍无源信号、有源信号、无源接点、有源接点的干货文章，希望对大家有所帮助。

无源信号和有源信号1、无源信号和有源信号定义对于电流信号而言，若设备有独立的工作电源线，那它提供的信号输出(比如4-20mA)为有源信号；若设备本身无独立工作电源，它提供的信号为无源信号。

三线制仪表、四线制仪表的输出信号为有源信号，二线制仪表输出为无源信号。

2、如何采集无源信号和有源信号①对于有源信号的采集很简单，首先要接通信号源设备的电源(通常有三线制和四线制两种)让设备正常工作，其次将采集设备输入接口的正端和负端分别与信号源设备的正端和负端对应连接行。

②对于无源信号的采集，首先需要一个直流24V电源(因为提供无源信号的二线制仪表无独立的工作电源，当它需要输出4-20mA信号时，它的工作电压需要外部设备来提供。

这个DC24V电源可以是独立电源，也可以是无源信号采集设备配电功能提供)；其次二线制仪表、DC24V电源和无源信号采集设备三者之间的应形成正确回路：DC24V电源正极接二线制仪表4-20mA输出的正极，二线制仪表4-20mA输出的负极接入采集设备4-20mA信号输入端正极，采集设备4-20mA信号输入端负极接DC24V电源负极，这样就形成完整的回路。

有源接点和无源接点1、无源接点的定义无源接点俗称干接点或无源开关，干接点是一种电气开关，具有闭合和断开的两种状态；2个接点之间没有极性，可以互换。

常见的无源接点信号：①各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；②各种按键；③各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；④继电器、干簧管的输出。

2、有源接点的定义有源接点俗称湿接点或有源开关，具有有电和无电的两种状态；2个接点之间有极性，不能反接。

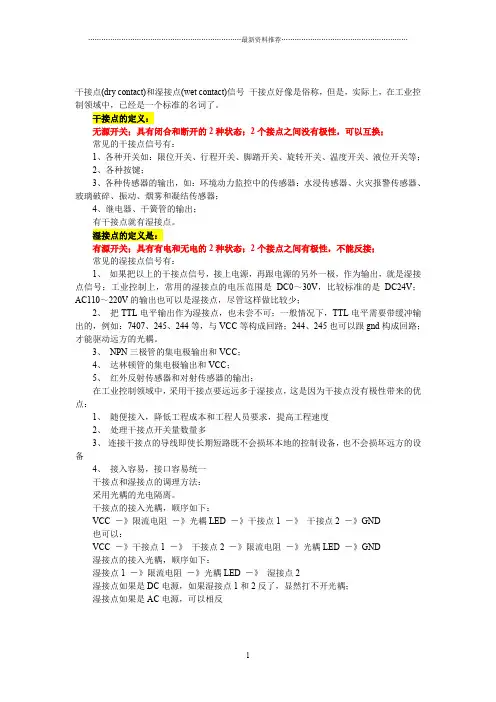

干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

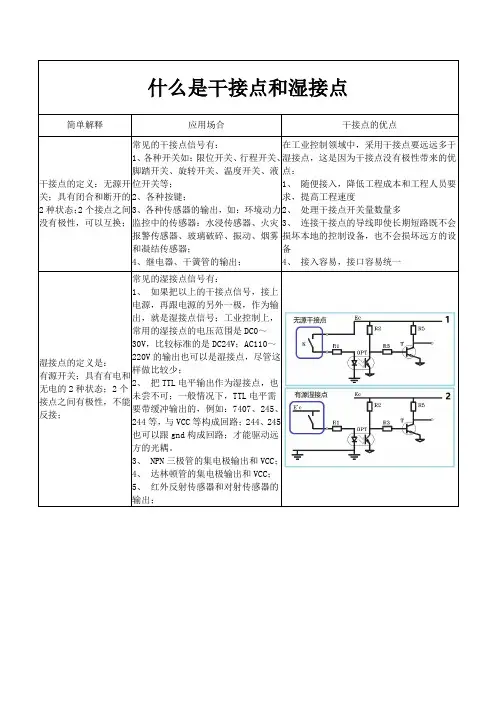

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND 也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND 湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2 湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；。

有源:就是有电.能产生电的方式.不光是供电电源,感应电,绝源不好,电磁感应都能产生电,电弧等.因此就是没接任何回路的情况下,只要该接点在以上环境中都易产生感应电或回路电,都是有源接点.在同等电压,同等相位极性一样的情况下和不同电压不同相位极性回路中完全不一样.例如老式交流接触器(CJ1)的一对辅助常开和常闭.当其中的一组接上强电控制回路后,另一组接弱电就有可能有问题,因为不能隔离电弧,既是这组没有接线,但相对于弱电回路,也是有源接点;假如,接的是同一电压等级和同一回路的,没用的那一组是无源的.这个问题在380V,220V,24V控制回路中常见.又如,在可燃气体场合,即使接点有隔离,但是绝缘不够,易放电.和地形成回路.即使没接线也不是无源接点.无源接点就是起隔离和不同控制回路中传递和控制信号的接点.在不同场和,防护等级和要求不一样.当然越高越好.和使用环境有关.现在的继电器在其绝缘的安全电压范围内,没用的接点大多是无源接点.但是常开和常闭一对的就要小心了干接点是干接点,无源是无源的.是两个概念.湿接点也有无源的.例如:一个工程塑料容器中的液体液为位的测量,用两个导电极测液位.因桶内液体在电气上与外界隔离和绝缘的.那么这对电极接入弱电回路(开关量数字量输入),这就可以看做无源的湿接点.因此无源和有源,干接点和湿接点.不能混同.是要用在实际的场合中来看的.目前防护很好的继电器,交流接触器都是干接点.这要看元器件的防护技术指标了.例如:某继电器24V场合下用的,其工程材质可以耐250V电压或380V,但是若用在660V场合下,其接点能看作干接点吗?这就看其材料的耐压了.本人在实践中就碰到写的耐压660V的,但是在660V环境下,使外壳漏电的断子排.虽然不是短路,但漏电在100V左右.更换端子后解决.材料的材质很重要.只要是再生塑料一般很难抗660V以上的.有源是有输出电源,信号内给无源是无输出电源,信号外给无源干接点有源和无源：有源，无源：是对AI来说的如果现场仪表需要DCS卡件向它提供24V电源，那么此仪表对DCS来说是无源信号，反之，如果现场仪表其他地方已经向它提供了24V电源，不需要DCS 卡件提供，此现场仪表就称为有源信号。

有源,无源,干接点,湿接点的问题有源，无源，干接点，湿接点的问题1有源无源是对现场设备来说的么？AI卡件4线制，现场设备需要外接供电所以是无源的，AI卡件2线制，现场设备不需要外接电源供电所以是有源的？2.干接点=无源？湿接点=有源？这样理解对吗，还是说两者没有关系？3对于DI卡件来说接入的都是干接点？只是有的来自MCC有可能带强电所以我们加继电器隔离，若只是24v我们就可以不加继电器了，但是加上继电器也没有问题只是浪费资源和空间的问题么？4对于DO卡件来说，什么时候加继电器隔离？5DO卡件加继电器隔离，在继电器触电吸合的一侧来讲，如果现场是干接点的话我们要不要加24V?如果现场是湿接点，好像还有什么220，希望大家讲解下。

6讲讲有源，无源，干接点，湿接点到底是怎么个原理？最佳答案---------------1有源无源是对现场设备来说的么？AI卡件4线制，现场设备需要外接供电所以是无源的，AI卡件2线制，现场设备不需要外接电源供电所以是有源的？理解反了！如果设备是有源的，就是说要额外提供电源，信号线和电源线是分开走的，如你刚才说的四线制的接法，电源线和信号线分开走，设备需要额外的电源，额且这个电源可以另外取，既四线制的线只接信号线，电源线从另外的专用电源上接；而两线制的“无源”不是说不需要电源，而是电源线和信号线用的是同一路线，当你在组态时选择二线制的方法时，模块的测量通道其实也是电源的给定通道；-----------2.干接点=无源？湿接点=有源？这样理解对吗，还是说两者没有关系？干接点，对于一般的不同的设备厂家在同一现场使用的时候，相互之间可能需要得到对方的控制信号或者对方的工作状态；这时候如果直接把对方的24V正极接到自己的PLC 输入点上，不安全也不稳定不实际，所以交接信号线就用两根，利用对方的中间继电器或者其它常开点，既一般指的干接点，--------------3对于DI卡件来说接入的都是干接点？只是有的来自MCC有可能带强电所以我们加继电器隔离，若只是24v我们就可以不加继电器了，但是加上继电器也没有问题只是浪费资源和空间的问题么？也不是说高压的需要隔离，低压的不需要隔离；这是一个很大的误区，几个比较常见的错误24V测量，如果有两个24V 电源，取其中一个电源的正极，取另一个电源的M端，测量出的电压很多时候不是24V，这是因为很容易被忽落的电位差的问题，一般才测量交流电的时候，L线直接和大地测量，在测量DC24V的时候，也会有同样的习惯，如果对地测量出24V，只能说明侥幸以及所接线的不规范------------4对于DO卡件来说，什么时候加继电器隔离？这个要根据现场情况来，如果DO所带的都是电磁线圈等，相对比较大的负载，最好要加上中间继电器隔离一下，能很好的保护输[标签:内容]。

干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反DIO-数字输入输出电路Digital in and outDI数字输入端口Digital inDO数字输出端口Digital outPLC出来之后就接继电器线圈，然后电磁阀就接继电器的常开触点。

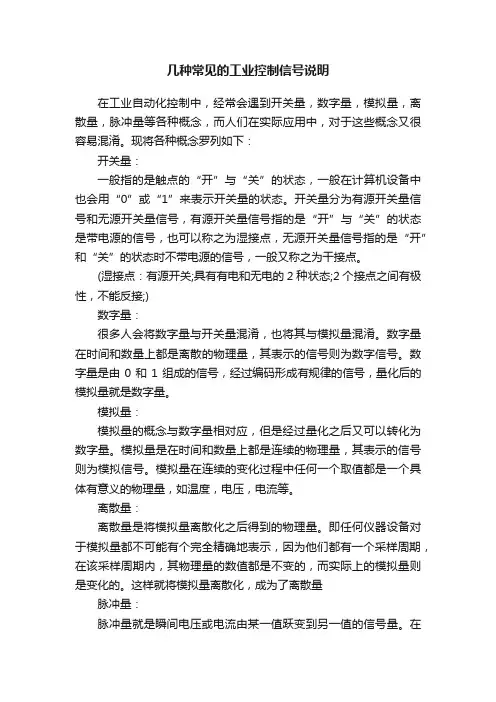

几种常见的工业控制信号说明
在工业自动化控制中，经常会遇到开关量，数字量，模拟量，离散量，脉冲量等各种概念，而人们在实际应用中，对于这些概念又很容易混淆。

现将各种概念罗列如下：
开关量：
一般指的是触点的“开”与“关”的状态，一般在计算机设备中也会用“0”或“1”来表示开关量的状态。

开关量分为有源开关量信号和无源开关量信号，有源开关量信号指的是“开”与“关”的状态是带电源的信号，也可以称之为湿接点，无源开关量信号指的是“开”和“关”的状态时不带电源的信号，一般又称之为干接点。

(湿接点：有源开关;具有有电和无电的2种状态;2个接点之间有极性，不能反接;)
数字量：
很多人会将数字量与开关量混淆，也将其与模拟量混淆。

数字量在时间和数量上都是离散的物理量，其表示的信号则为数字信号。

数字量是由0和1组成的信号，经过编码形成有规律的信号，量化后的模拟量就是数字量。

模拟量：
模拟量的概念与数字量相对应，但是经过量化之后又可以转化为数字量。

模拟量是在时间和数量上都是连续的物理量，其表示的信号则为模拟信号。

模拟量在连续的变化过程中任何一个取值都是一个具体有意义的物理量，如温度，电压，电流等。

离散量：
离散量是将模拟量离散化之后得到的物理量。

即任何仪器设备对于模拟量都不可能有个完全精确地表示，因为他们都有一个采样周期，在该采样周期内，其物理量的数值都是不变的，而实际上的模拟量则是变化的。

这样就将模拟量离散化，成为了离散量
脉冲量：
脉冲量就是瞬间电压或电流由某一值跃变到另一值的信号量。

在
量化后，其变化持续有规律就是数字量，如果其由0变成某一固定值并保持不变，其就是开关量。

目录：一、有源和无源1、描述2、电路实例二、附录1、干接点与湿接点2、硬接点与软接点---------------------------------------------------------------------------------------------------------------------一、有源和无源1、描述所谓有源就是指内部含有需要电源才能实现预期功能的元器件（或电路）；所谓无源就是不需要电源供电,自身就有相应功能的元器件（或电路）。

举几个例子：电阻、电容、电感都是无源器件,他们具备的功能（阻值、容值、电感值）是自带的特性,不需要电源就可以拥有。

三极管、集成电路都是有源器件,他们功能必须在供电情况下才可以存在,如果一块芯片,不供电,就无法发挥其固有的功能。

还有蜂鸣器,可以分成有源和无源两种,这个比较特殊.所谓有源蜂鸣器就是指内部含有一套谐振电路,在外部供电的情况下,蜂鸣器才能具备正常的发声功能.而无源蜂鸣器是没有这套电路的,只是两块压电陶瓷片,陶瓷片本身的功能不需要电源就可以具备,但要发声还必须外加电路并正常供电才有。

-----------------------------------------------------------2、电路实例--------------------------------有源Q型显示器说明：继电器有源输出无源Q型显示器说明：---------------------------------------------------------------------------------------------------------------------二、附录1、干接点与湿接点干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换。

常见的干接点信号有：1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等2）各种按键3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器4）继电器、干簧管的输出湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接。

干接点（干节点）和湿接点（湿节点）的定义、使用场合和调理方法2010年02月04日星期四09:22 A.M.干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点,是对于开关量而言的。

湿接点的定义：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC－》限流电阻－》光耦LED－》干接点1－》干接点2－》GND也可以：VCC－》干接点1－》干接点2－》限流电阻－》光耦LED－》GND湿接点的接入光耦，顺序如下：湿接点1－》限流电阻－》光耦LED－》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；干、湿触点是什么意思？有一种干式舌簧继电器和一种（水银）湿式舌簧继电器。

干接点（Dry Contact），相对于湿接点而言，也被称之为干触点，是一种无源开关，具有闭合和断开的两种状态，两个接触点之间没有极性，可以互换；常见的干接点信号有：各种开关，如限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；各种按键；各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；继电器、干簧管的输出；湿接点（Wet Contact），相对于干接点而言，也被称之为湿触点，是一种有源开关，具有有电和无电的两种状态，两个接点之间有极性，不能反接。

常见的湿接点信号有：如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

NPN三极管的集电极输出和VCC；达林顿管的集电极输出和VCC；红外反射传感器和对射传感器的输出。

在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：随便接入，降低工程成本和工程人员要求，提高工程速度处理干接点开关量数量多连接干接点的导线词钩て诙搪芳炔换崴鸹当镜氐目刂粕璞福膊换崴鸹翟斗降纳璞?/LI>接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC→限流电阻→光耦LED→干接点1→干接点2→GND也可以：VCC→干接点1→干接点2→限流电阻→光耦LED→GND湿接点的接入光耦，顺序如下：湿接点1→限流电阻→光耦LED→湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反。

干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、 NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND 湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；。

干触点和湿触点区别干接点（Dry Contact），相对于湿接点而言，也被称之为干触点，是一种无源开关，具有闭合和断开的两种状态，两个接触点之间没有极性，可以互换；常见的干接点信号有：1，各种开关，如限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2，各种按键；3，各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4，继电器、干簧管的输出；湿接点（Wet Contact），相对于干接点而言，也被称之为湿触点，是一种有源开关，具有有电和无电的两种状态，两个接点之间有极性，不能反接。

常见的湿接点信号有：1，如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2，把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3，NPN三极管的集电极输出和VCC；4，达林顿管的集电极输出和VCC；5，红外反射传感器和对射传感器的输出。

在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：随便接入，降低工程成本和工程人员要求，提高工程速度处理干接点开关量数量多连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC→限流电阻→光耦LED→干接点1→干接点2→GND也可以：VCC→干接点1→干接点2→限流电阻→光耦LED→GND湿接点的接入光耦，顺序如下：湿接点1→限流电阻→光耦LED→湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反。

干接点干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、 NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND 也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND 湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；。

干接点干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、 NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND 也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND 湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；。

干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、 如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V 的输出也可以是湿接点，尽管这样做比较少；2、 把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC 等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、 NPN三极管的集电极输出和VCC；4、 达林顿管的集电极输出和VCC；5、 红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、 随便接入，降低工程成本和工程人员要求，提高工程速度2、 处理干接点开关量数量多3、 连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、 接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻 －》光耦LED －》干接点1 －》 干接点2 －》GND也可以：VCC －》干接点1 －》 干接点2 －》限流电阻 －》光耦LED －》GND湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻 －》光耦LED －》 湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；举一个研华的8路继电器输出及8路隔离数字量输入卡PCI-1760的例子说明干接点和湿接点已经是标准的名词了。
