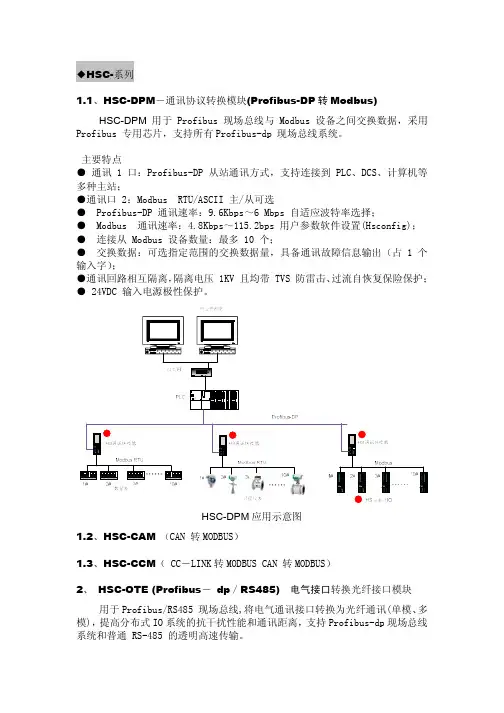

◆HSC-系列
1.1、HSC-DPM－通讯协议转换模块(Profibus-DP转Modbus)
HSC-DPM用于 Profibus 现场总线与Modbus 设备之间交换数据，采用 Profibus 专用芯片，支持所有Profibus-dp 现场总线系统。
主要特点
● 通讯 1 口：Profibus-DP 从站通讯方式，支持连接到 PLC、DCS、计算机等多种主站；
●通讯口 2：Modbus RTU/ASCII 主/从可选
● Profibus-DP 通讯速率：9.6Kbps～6 Mbps 自适应波特率选择；
● Modbus 通讯速率：4.8Kbps～115.2bps 用户参数软件设置(Hsconfig)；
● 连接从 Modbus 设备数量：最多 10 个；
● 交换数据：可选指定范围的交换数据量，具备通讯故障信息输出（占 1 个输入字）；
●通讯回路相互隔离，隔离电压 1KV 且均带 TVS 防雷击、过流自恢复保险保护；
● 24VDC 输入电源极性保护。
HSC-DPM应用示意图
1.2、HSC-CAM （CAN 转MODBUS）
1.3、HSC-CCM（CC－LINK转MODBUS CAN 转MODBUS）
2、HSC-OTE (Profibus－dp／RS485) 电气接口转换光纤接口模块
用于Profibus/RS485 现场总线,将电气通讯接口转换为光纤通讯(单模、多模)，提高分布式IO系统的抗干扰性能和通讯距离，支持Profibus-dp现场总线系统和普通 RS-485 的透明高速传输。
主要参数
●多模 62.5/125um、50/125um 传输距离 0 ～ 4km
●单模 9/125、10/125、8.3/125um 传输距离 0 ～ 12km
●通讯速率 0～5MBps 可选
●光纤接口 标配 ST 接头(可选配 SC、 FC 接头)
●通讯回路相互隔离，隔离电压 1KV 且均带 TVS 防雷击、过流自恢复保险保护；
●电源输入DC 9～30V 宽范围电源输入、防雷击和电源反接保护。
●工作温度 -40 ～ + 85 ℃
HSC-OTE应用示意图
HSC-DPM和HSC-OTE尺寸图
3、HSC-EM1 (S7-200 RS485分布式IO接口)
4、HSC-EM2 (FX2n RS485分布式IO接口)
HSC-EM1和HSC-EM2产品是针对西门子S7-200和三菱FX2n小型PLC 性能扩展开发的接口模块，它配合HSF－通讯接口IO模块使用，可进一步扩展原小型PLC的IO点数，尤其是模拟量，实现低成本控制系统。
HSC-EM1和HSC-EM2应用示意图2
HSC-EM1和HSC-EM2尺寸图
