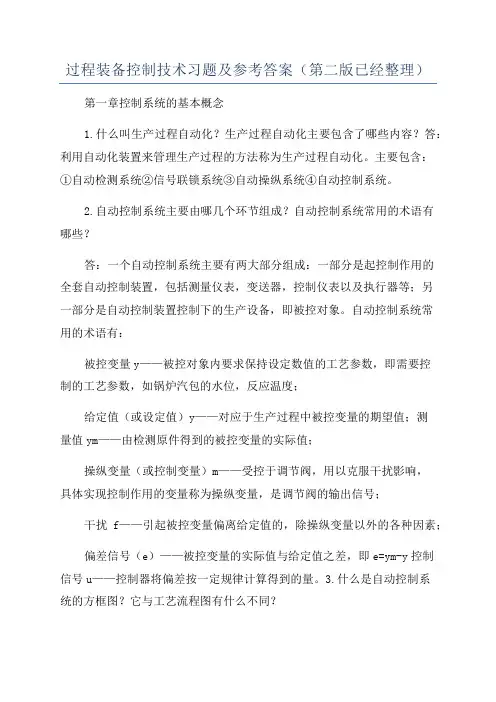

过程装备控制技术习题及参考答案（第二版已经整理）第一章控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

自动控制系统常用的术语有：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y——对应于生产过程中被控变量的期望值；测量值ym——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=ym-y控制信号u——控制器将偏差按一定规律计算得到的量。

3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？4.在自动控制系统中，什么是干扰作用？什么是控制作用？两者有什么关系？答：干扰作用是由干扰因素施加于被控对象并引起被控变量偏离给定值的作用；控制作用是由控制器或执行器作用于被控对象，通过改变操纵变量克服干扰作用，使被控变量保持在给定值，两者的相同之处在于都是施加于被控对象的作用，不同之处在于干扰作用是使被控变量偏离给定值，而控制作用是使被控变量接近给定值。

5.什么是闭环控制？什么是开环控制？定值控制系统为什么必须是一个闭环负反馈系统？量，从信号传递关系上看，未构成闭合回路。

定值控制系统要求给定值恒定不变，控制系统的输出即被控变量应稳定在与给定值相对应的工艺指标上，或在工艺指标的上下一定范围内变化，因此需要闭环控制。

过程控制系统与仪表课后习题答案完整第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类⽅法，通常过程控制系统可分为哪⼏类？解答：分类⽅法说明：按所控制的参数来分，有温度控制系统、压⼒控制系统、流量控制系统等；按控制系统所处理的信号⽅式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、⾃适应控制系统等；按其动作规律来分，有⽐例（P）控制、⽐例积分（PI）控制，⽐例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？⼆者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

⼆者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输⼊（设定值和扰动）不变时，整个系统若能达到⼀种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静⽌状态，这种状态称为稳态（或静态）。

串级控制系统



2、某一温度-压力串级控制系统采用两步法整 定控制器参数，测得4：1衰减过程的参数为： δ 8% 、 100 s 、δ 40% 、 T 10 s T 主控制器采用PI控制规律，副控制器采用P控 制，确定系统整定参数。
s1
s1
s2
s2
（1）4:1衰减法参数整定表
（2）临界比例度法参数整定表
74
R Z —
E
Wc(s)
M
s Wo(s)e
C +
Smith预估补偿器

Ws(s)
S +控制框图，其中Wo(s)为一 阶惯性。根据此图。 (1)推导Smith补偿器Ws(s)。 (2)设M点为阶跃信号，试定性画出C、S、Z点 波形。 (3)Smith补偿器的滞后补偿是针对系统输出C 还是对反馈Z？ 滞后补偿是针对反馈Z。
K R1 R 2 R1 R 2 R1 R 2 R1 R 2
R1 R 2 K R1 R 2 1 R1 R 2 Cs Qi ( s ) Ts 1 Cs 1 R1 R 2 R1 R 2 H (s) 1 1
T
C
串级控制系统


1、下图为造纸系统某一工艺段的温度串级控 制系统，以保持网前箱出口温度稳定。 （1）画出该控制系统的方框图。
串级控制系统

（2）如工艺要求在故障情况下切断蒸汽的供应，试 选择蒸汽阀的气开和气关方式。 答：气开阀。 （3）确定主副温度调节器的正反作用。 答：主控制器反作用；副控制器反作用。 （4）结合图，试说明为什么串级控制方案比网前箱 出口温度单回路控制方案控制效果好。 答：该方案在滞后时间较小的混合箱出口设置了副温 度传感器，组成混合箱出口副温度控制器，把主要干 扰纳入了副回路，副回路通道短，滞后时间小，控制 作用及时，能够有效提高控制质量。

y(∞) − y(0)
网
案 取 y * (t1 ) = 0.283 查表得 t1 = 5
答 y * (t2 ) = 0.632 查表得 t2 = 10.6
T=1.5(t 2 -t 1 )=8.4 τ =t 2 -t 0 -T=2.2
后 G(S)= 5 e−2.2s 课8.4S +1
Kp=1.4
出现等幅震荡，而控制器为 PI,故将 Kp 调为 0.6，Ti=20。 Kp=0.6 Ti=20 网 案 答 后 课
Gc1 (S )
Gm1(S )
2)由图可得 Y (S ) = G pd + G ff Go1 A 其中 A=
Gc2G pcGo2
F (S ) 1 + AGc1Gm1Go1
1 + Gc2G pcGo2Gm2
由不变性原理 F(S) ≠ 0,Y(S)=0
即 G pd + G ff Go1 A = 0
G ff
课 P1
P2 K v2

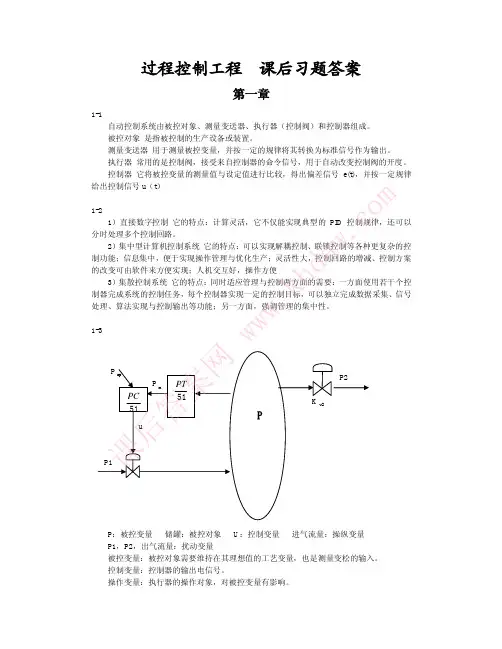

P：被控变量 储罐：被控对象 U：控制变量 进气流量：操纵变量 P1，P2，出气流量：扰动变量 被控变量：被控对象需要维持在其理想值的工艺变量，也是测量变松的输入。 控制变量：控制器的输出电信号。 操作变量：执行器的操作对象，对被控变量有影响。
扰动变量：影响被控变量的变量（除了操作变量）。
w. Kc1 = 0.5K max Kc2 = 0.4K max = 0.6K c1 KC3 = 0.6K max = 1.2Kc1
da 4-5
w.kh K
=
[ y(∞) − y0 ] [ ymax −
∆u [umax − u0 ]
y0 ]
=
15 100

第1章思考题与习题 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：．控制对象复杂、控制要求多样 控制方案丰富．控制多属慢过程参数控制．定值控制是过程控制的一种主要控制形式．过程控制系统由规范化的过程检测控制仪表组成 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图 。

 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（ ）控制、比例积分（ ✋）控制，比例、积分、微分（ ✋）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：．按设定值的形式不同划分：（ ）定值控制系统（ ）随动控制系统（ ）程序控制系统．按系统的结构特点分类：（ ）反馈控制系统（ ）前馈控制系统（ ）前馈 反馈复合控制系统 什么是定值控制系统✍解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系： 试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达 到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。

V / cm3
P / ( Pa / cm2 )
54.3 61.2
61.8 49.5
72.4 37.6
88.7 28.4
118.6 19.2
194.0 10.1
试用最小二乘一次完成算法确定参数 α 和 β 。要求： （1） 写出系统得最小二乘格式。 P / ( Pa / cm 2 ) （2） 编写一次完成算法得 MATLAB 程序并仿真。 解： （1） 因为 PV
（2）该过程的框图如下：
−
−
Q1 (s )
−
1 C1S
H 1 (s )
1 R12
Q12 (s )
−
1 C2S
H 2 (s )
Q2 (s )
1 R2
Q3 (s )
1 R3
（3）过程传函： 在（1）中消去中间变量 ∆q2 、 ∆q3 、 ∆q12 有：
∆h1 ∆h1 ∆h2 d∆h1 ⎧ ⎪ ∆q1 − R − R + R = C1 dt (1) ⎪ 2 12 12 ⎨ ⎪ ∆h1 − ∆h2 − ∆h2 = C d∆h2 (2) 2 ⎪ R3 dt ⎩ R12 R12
H (s )
Q1 (s )
。
R1 q1 h
R2
q2
R3
q3
解：假设容器 1 和 2 中的高度分别为 h1 、 h2 ， 根据动态平衡关系，可得如下方程组：
d ∆h1 ⎧ (1) ⎪∆q1 − ∆q2 = C dt ⎪ ⎪∆q − ∆q = C d ∆h2 ( 2 ) 3 ⎪ 2 dt ⎪ ∆h ⎪ ( 3) ⎨∆q2 = R2 ⎪ ⎪ ∆h (4) ⎪∆q3 = 2 R3 ⎪ ⎪∆h = ∆h − ∆h (5) 1 2 ⎪ ⎩

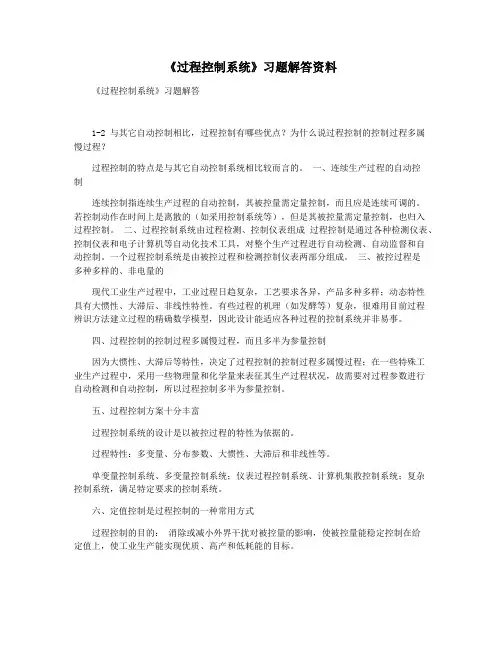

《过程控制系统》习题解答资料《过程控制系统》习题解答1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。

二、过程控制系统由过程检测、控制仪表组成过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对整个生产过程进行自动检测、自动监督和自动控制。

一个过程控制系统是由被控过程和检测控制仪表两部分组成。

三、被控过程是多种多样的、非电量的现代工业生产过程中，工业过程日趋复杂，工艺要求各异，产品多种多样；动态特性具有大惯性、大滞后、非线性特性。

有些过程的机理（如发酵等）复杂，很难用目前过程辨识方法建立过程的精确数学模型，因此设计能适应各种过程的控制系统并非易事。

四、过程控制的控制过程多属慢过程，而且多半为参量控制因为大惯性、大滞后等特性，决定了过程控制的控制过程多属慢过程；在一些特殊工业生产过程中，采用一些物理量和化学量来表征其生产过程状况，故需要对过程参数进行自动检测和自动控制，所以过程控制多半为参量控制。

五、过程控制方案十分丰富过程控制系统的设计是以被控过程的特性为依据的。

过程特性：多变量、分布参数、大惯性、大滞后和非线性等。

单变量控制系统、多变量控制系统；仪表过程控制系统、计算机集散控制系统；复杂控制系统，满足特定要求的控制系统。

六、定值控制是过程控制的一种常用方式过程控制的目的：消除或减小外界干扰对被控量的影响，使被控量能稳定控制在给定值上，使工业生产能实现优质、高产和低耗能的目标。

1-3 什么是过程控制系统，其基本分类方法有哪些？过程控制系统：工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度和pH等这样一些过程变量的系统。

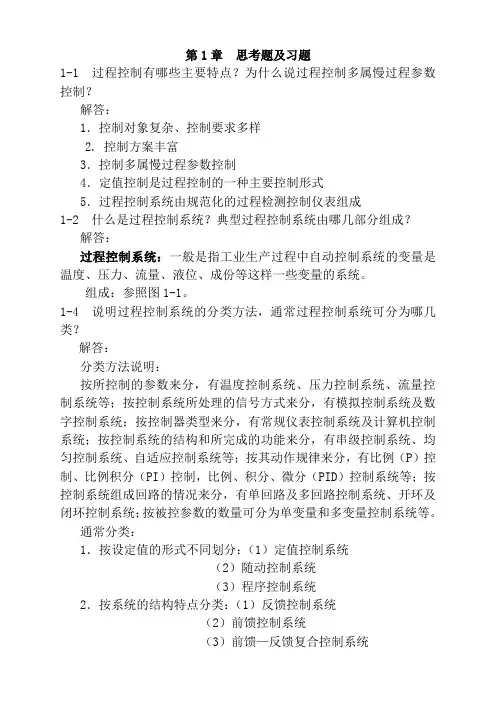

第1章思考题及习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统及数字控制系统；按控制器类型来分，有常规仪表控制系统及计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路及多回路控制系统、开环及闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数及控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数及控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态及动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。

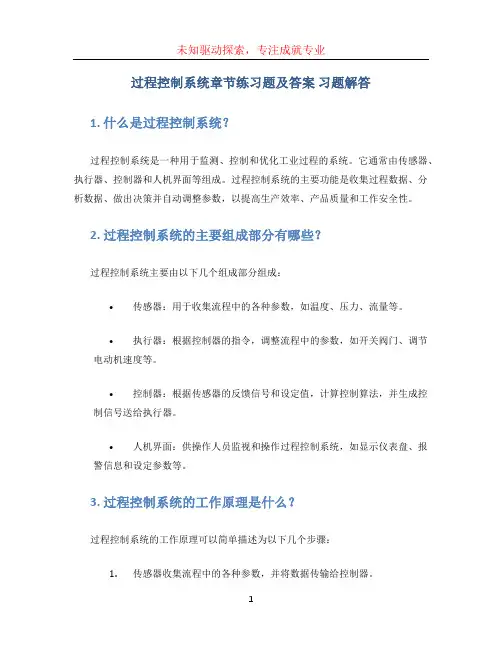

过程控制系统章节练习题及答案习题解答1. 什么是过程控制系统？过程控制系统是一种用于监测、控制和优化工业过程的系统。

它通常由传感器、执行器、控制器和人机界面等组成。

过程控制系统的主要功能是收集过程数据、分析数据、做出决策并自动调整参数，以提高生产效率、产品质量和工作安全性。

2. 过程控制系统的主要组成部分有哪些？过程控制系统主要由以下几个组成部分组成：•传感器：用于收集流程中的各种参数，如温度、压力、流量等。

•执行器：根据控制器的指令，调整流程中的参数，如开关阀门、调节电动机速度等。

•控制器：根据传感器的反馈信号和设定值，计算控制算法，并生成控制信号送给执行器。

•人机界面：供操作人员监视和操作过程控制系统，如显示仪表盘、报警信息和设定参数等。

3. 过程控制系统的工作原理是什么？过程控制系统的工作原理可以简单描述为以下几个步骤：1.传感器收集流程中的各种参数，并将数据传输给控制器。

2.控制器接收传感器数据，与设定值进行比较，并计算出控制信号。

3.控制信号送给执行器，执行器根据控制信号的大小和方向来调整流程中的参数。

4.执行器调整参数后，传感器再次收集参数，并将数据传输给控制器。

5.控制器不断进行数据分析，判断是否需要调整控制算法，并生成新的控制信号。

6.过程控制系统循环执行上述步骤，以实现对工业过程的监控和控制。

4. 什么是开环控制和闭环控制？•开环控制：也称为无反馈控制，是指控制器输出信号不受过程参数变化的影响。

开环控制系统只根据预先设定的参数进行控制，没有考虑实际过程的反馈信息。

这种控制方式比较简单，但容易受到外界因素的干扰，控制精度较低。

•闭环控制：也称为有反馈控制，是指控制器根据过程的反馈信息来调整输出信号。

闭环控制系统通过与设定值进行比较，获取过程的实际状态，并根据反馈信息调整控制算法，从而实现对过程的精确控制。

闭环控制具有良好的鲁棒性和可靠性。

5. 过程控制系统常见的控制策略有哪些？过程控制系统常见的控制策略包括以下几种：•比例控制：根据当前误差的大小，按比例调整控制器输出信号。

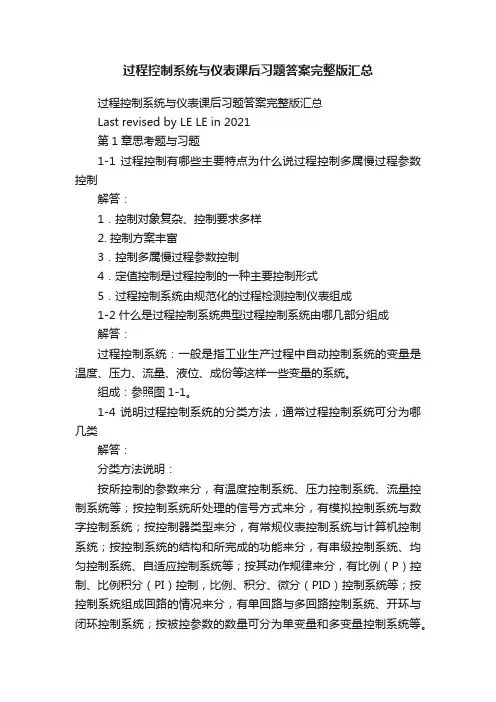

过程控制系统与仪表课后习题答案完整版汇总过程控制系统与仪表课后习题答案完整版汇总Last revised by LE LE in 2021第1章思考题与习题1-1 过程控制有哪些主要特点为什么说过程控制多属慢过程参数控制解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统典型过程控制系统由哪几部分组成解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性什么是被控对象的动态特性二者之间有什么关系被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

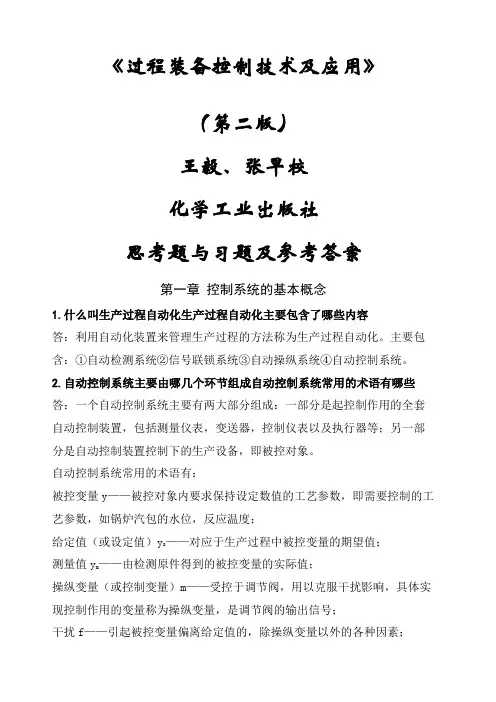

《过程装备控制技术及应用》（第二版）王毅、张早校化学工业出版社思考题与习题及参考答案第一章控制系统的基本概念1.什么叫生产过程自动化生产过程自动化主要包含了哪些内容答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成自动控制系统常用的术语有哪些答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

自动控制系统常用的术语有：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值y m——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m - y s控制信号u——控制器将偏差按一定规律计算得到的量。

3.什么是自动控制系统的方框图它与工艺流程图有什么不同答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。

第一章绪论2.（1）解：图为液位控制系统，由储水箱（被控过程）、液位检测器（测量变送器）、液位控制器、调节阀组成的反馈控制系统，为了达到对水箱液位进行控制的目的，对液位进行检测，经过液位控制器来控制调节阀，从而调节系统框图如下：q1（流量）来实现液位控制的作用。

控制器输入输出分别为：设定值与反馈值之差e t、控制量u t；执行器输入输出分别为：控制量u t、操作变量q1 t；被控对象的输入输出为：操作变量q1 t、扰动量q2 t，被控量 h；所用仪表为：控制器（例如 PID 控制器）、调节阀、液位测量变送器。

2.（4）解：控制系统框图：蒸汽流量变化被控参数：汽包水位控制参数：上水流量干扰参数：蒸汽流量变化第二章过程参数的检测与变送1.（1）答：在过程控制中，过程控制仪表：调节器、电/气转换器、执行器、安全栅等。

调节器选电动的因为电源的问题容易解决，作用距离长，一般情况下不受限制；调节精度高，还可以实现微机化。

执行器多数是气动的，因为执行器直接与控制介质接触，常常在高温、高压、深冷、高粘度、易结晶、闪蒸、汽蚀、易爆等恶劣条件下工作，选气动的执行器就没有电压电流信号，不会产生火花，这样可以保证安全生产和避免严重事故的发生。

气动仪表的输入输出模拟信号统一使用 0.02~0.1MPa 的模拟气压信号。

电动仪表的输入输出模拟信号有直流电流、直流电压、交流电流和交流电压四种。

各国都以直流电流和直流电压作为统一标准信号。

过程控制系统的模拟直流电流信号为 4~20mA DC，负载250 ；模拟直流电压信号为 1~5V DC。

1.（2）解：由式 1KC100%可得: K C 1 1 4 dt 3mA 20 比例积分作用下 u可由下式计算得出： u Kc e t T I u u u(0) 3mA 6mA 9mA 经过 4min 后调节器的输出 9mA.2.（5）解：调节器选气开型。

当出现故障导致控制信号中断时，执行器处于关闭状态，停止加热，使设备不致因温度过高而发生事故或危险。

过程控制工程第二版课后答案【篇一：过程控制工程2-4章答案(孙洪程著)】2.1 与单回路系统相比，串级控制系统有些什么特点?答：串级控制方案具有单回路控制系统的全部功能，而且还具有许多单回路控制系统所没有的优点。

因此，串级控制系统的控制质量一般都比单回路控制系统好。

(1) 串级控制系统具有更高的工作频率；(2) 串级控制系统具有较强的抗干扰能力；(3) 串级控制系统具有一定的自适应能力2.2 为什么说串级控制系统主控制器的正、反作用只取决于主对象放大倍数的符号，而与其他环节无关?答：主控制器的正、反作用要根据主环所包括的各个环节的情况来确定。

主环内包括有主控制器、副回路、主对象和主变送器。

控制器正、反作用设置正确的副回路可将它视为一放大倍数为“正”的环节来看待。

这样，只要根据主对象与主变送器放大倍数的符号及整个主环开环放大倍数的符号为“负”的要求。

即sign{g01(s)}sign{g02’(s)}sign{gm1(s)}sign{gc1(s)}=-1就可以确定主控制器的正、反作用。

实际上主变送器放大倍数符号一般情况下都是“正”的，再考虑副回路视为一放大倍数为“正”的环节，因此主控制器的正、反作用实际上只取决于主对象放大倍数的符号。

当主对象放大倍数符号为“正”时，主控制器应选“负”作用；反之，当主对象放大倍数符号为“负”时，主控制器应选正作用。

2.3 串级控制系统的一步整定法依据是什么?答：一步整定法的依据是：在串级控制系统中一般来说，主变量是工艺的主要操作指标，直接关系到产品的质量，因此对它要求比较严格。

而副变量的设立主要是为了提高主变量的控制质量，对副变量本身没有很高的要求，允许它在一定范围内变化，因此在整定时不必将过多的精力放在副环上，只要主变量达到规定的质量指标要求即可。

此外对于一个具体的串级控制系统来说，在一定范围内主、副控制器的放大倍数是可以互相匹配的，只要主、副控制器的放大倍数kc1与kc1的乘积等于ks(ks为主变量呈4：1衰减振荡时的控制器比例放大倍数)，系统就能产生4：1衰减过程(下面的分析中可以进一步证明)。

什么是过程控制系统？其基本分类方法有哪几种？过程控制系统通常是指连续生产过程的自动控制，是自动化技术中最重要的组成部分之一。

基本分类方法有：按照设定值的形式不同【定值，随动，程序】；按照系统的结构特点【反馈，前馈，前馈-反馈复合】。

热电偶测量的基本定律是什么？常用的冷端补偿方式有哪些均质材料定律：由一种均匀介质或半导体介质组成的闭合回路中，不论截面和长度如何以及沿长度方向上的温度分布如何，都不能产生热电动势，因此热电偶必须采用两种不同的导体或半导体组成，其截面和长度大小不影响电动势大小，但须材质均匀；中间导体定律：在热电偶回路接入中间导体后，只要中间导体两端温度相同，则对热电偶的热电动势没有影响；中间温度定律：一支热电偶在两接点温度为t 、t0 时的热电势，等于两支同温度特性热电偶在接点温度为t 、ta和ta、t0时的热电势之代数和。

只要给出冷端为0℃时的热电势关系，便可求出冷端任意温度时的热电势,即由于冷端温度受周围环境温度的影响，难以自行保持为某一定值，因此，为减小测量误差，需对热电偶冷端采取补偿措施，使其温度恒定。

冷端温度补偿方法有冷端恒温法、冷端补偿器法、冷端温度校正法和补偿导线法。

为什么热电阻常用三线制接法？试画出其接线原理图并加以说明。

电阻测温信号通过电桥转换成电压时，热电阻的接线如用两线接法，接线电阻随温度变化会给电桥输出带来较大误差，必须用三线接法，以抵消接线电阻随温度变化对电桥的影响。

对于DDZ－Ⅲ型热电偶温度变送器，试回答：变送器具有哪些主要功能？变送器的任务就是将各种不同的检测信号转换成标准信号输出。

什么是变送器零点、零点迁移调整和量程调整？热电偶温度变送器的输入电路主要是在热电偶回路中串接一个电桥电路。

电桥的功能是实现热电偶的冷端补偿和测量零点的调整。

大幅度的零点调整叫零点迁移。

实用价值是：有些工艺的参数变化范围很小，例如，某设备的温度总在500～1000度之间变化。

如果仪表测量范围在0 ～1000度之间，则500℃以下测量区域属于浪费。

1. 什么是对象特性？为什么研究对象特性?对象的输入变量和输出变量之间的定量关系；它使人们能更深刻的认识自动控制的本质，从而能采取有效措施提高控制质量。

2. 何为对象的数学模型？静态数学模型与动态数学模型有哪些区别？在输入（控制输入与扰动输入）作用下，其状态和输出（被控参数）变化的数学表达式；前者是在输入变量与输出变量达到平衡状态时建立的数学表达式，后者是在输出变量和状态变量在输入变量影响下建立的数学表达式。

3. 建立对象的数学模型有什么重要意义？1 设计过程控制系统及整定控制参数；2 指导生产工艺及其设备的设计与操作；3 对被控过程进行仿真研究；4 培训运行操作人员；5 工业过程的故障检测与诊断。

4.建立数学模型的方法：机理建模和实验建模5.为什么不同的过程特性与工艺要求需设计不同的控制方案？怎样理解被控过程特性是过程控制系统设计的基础？过程控制系统的过程设计正确与否，直接影响到系统能否正常投入运行，因此要求过程控制设计人员必须根据生产过程的特点，工艺特性和生产操作的规律，正确运用控制理论，设计一个正确合理的控制方案；过程控制系统的设计首先要根据工艺要求和控制目标确定系统变量，进一步根据被控过程特性用恰当的数学关系式，即所谓的数学模型来描述被控过程的变量之间的关系，只有掌握了被控过程的数学模型才能深入的分析过程的特性和选择正确的控制方案。

6.什么叫单回路系统？控制方案设计包括哪些内容？怎样理解方案设计是系统设计的核心？只有一个闭环回路的简单控制系统叫单回路控制系统；过程控制系统设计包括系统的方案设计，工程设计，工程安装和仪表调校，调节器参数整定四个主要内容；控制方案是系统设计得核心，若控制方案不正确，则无论如何选用何种先进的过程控制仪表或计算机系统，无论其安装如何细心，都不可能是系统在工业生产过程中发挥良好的控制作用，甚至系统不能运行。

7.什么是直接参数与间接参数？他们有何关系?选择被控参数应遵循哪些基本原则？直接参数，直接反应生产过程中产品质量和产量又以直接测量的参数间接参数，间接反映产品质量和产量又与直接参数有着单值函数关系，有足够大的测量灵敏度的参数间接参数必须与直接参数有单值函数关系被控参数的选择原则：1）直接参数法2）间接参数法3）被控变量必须具备足够的灵敏度和变化数值4）被控变量的选择必须考虑到工艺过程的合理性，经济性，以及国内外仪表生产的现状。
