建筑设计手绘完全自学教程

课程标准参考格式《园林手绘效果图表现技法一》课程标准一、课程基本信息二、课程概述（一）课程定位本课程是为园林专业本科生开设的专业基础课程之一，是一门技能性比较强的课程，它常用书写工具钢笔进行或者中性笔进行，通过本课程的学习，使学生了解从事本专业相关职业岗位所必须的绘画基础理论知识，掌握园林绘画的基本思维与方法，具备一定的园林审美能力和园林绘画表现能力，能独立徒手完成园林景观的基础表现图。

课程的教学目的在于通过教与学，掌握钢笔画技法、线条造型的特点和规律，培养并提高学生的造型能力，使学生能够正确把钢笔，签字笔绘画过程中所得到的美的经验借鉴到实际设计当中，为深化专业教学打下绘画基础。

（二）课程基本理念本课程课程理念：坚持以服务为宗旨，以促进就业为导向的专业建设方针；坚持“校企合作”共建专业的办学模式；坚持“工学结合”的高职人才培养模式；坚持“以学为本”的教育理念和“以学生为主体”的教学理念；坚持职业能力培养为主线，加强实践能力培养；加强素质教育，强化职业道德。

（三）课程设计思路按照“以能力为本位，以职业实践为主线，以项目课程为主体的模块化专业课程体系”的总体设计要求，以工作任务模块为中心构建的工程项目课程体系。

彻底打破学科课程的设计思路，紧紧围绕项目课程体系完成选择和组织课程内容，突出工作任务与知识的联系，让学生在职业实践活动的基础上掌握知识，增强课程内容与职业岗位能力的相关性，提高学生的就业能力。

以园林手绘与设计行业需求引领课程作为工作任务，以课程工作任务选择课程技能模块，以课程技能及相关规范与条文循序渐近融于各项目之下的各模块之中，并通过工作任务分析与完成，全面而合理的覆盖景观手绘领域所涉及的理论知识与实践知识。

也就是说，先获取技能，再体验知识。

通过技能的学习过程，来获取必须用的知识。

主要包括该门课程设置的指导思想、依据、课程内容确定的依据、项目编排的思路、课时安排说明等内容三、课程目标（一）总目标本课程是为园林专业学生开设的专业基础课程之一，是一门技能性比较强的课程，它常用书写工具钢笔进行或者中性笔进行，主要培养学生对物体形象的快速概括能力，起着引导学生进行造型再现、方案构思、形象构思的作用。

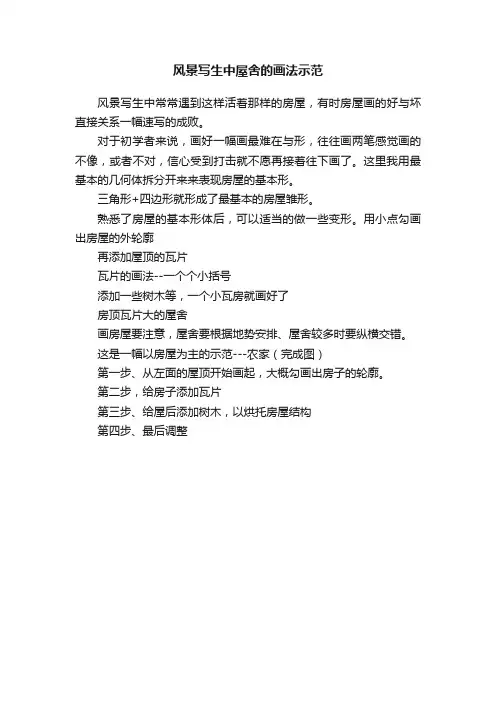

风景写生中屋舍的画法示范
风景写生中常常遇到这样活着那样的房屋，有时房屋画的好与坏直接关系一幅速写的成败。

对于初学者来说，画好一幅画最难在与形，往往画两笔感觉画的不像，或者不对，信心受到打击就不愿再接着往下画了。

这里我用最基本的几何体拆分开来来表现房屋的基本形。

三角形+四边形就形成了最基本的房屋雏形。

熟悉了房屋的基本形体后，可以适当的做一些变形。

用小点勾画出房屋的外轮廓
再添加屋顶的瓦片
瓦片的画法--一个个小括号
添加一些树木等，一个小瓦房就画好了
房顶瓦片大的屋舍
画房屋要注意，屋舍要根据地势安排、屋舍较多时要纵横交错。

这是一幅以房屋为主的示范---农家（完成图）
第一步、从左面的屋顶开始画起，大概勾画出房子的轮廓。

第二步，给房子添加瓦片
第三步、给屋后添加树木，以烘托房屋结构
第四步、最后调整。

画平面图的基本的方法和步骤第一篇：画平面图的准备工作在开始画平面图之前，我们需要进行一些准备工作，以确保画出的平面图准确、美观、易读。

1. 确定平面图用途首先，我们需要明确平面图的用途，这有助于我们选择合适的比例、样式、线宽等。

如果是用于建筑设计，需要考虑按比例绘制每个房间的大小和位置；而如果是用于地形分析，需要考虑高程和地貌信息的表达。

2. 收集相关信息在开始画平面图之前，我们需要收集相关信息，包括地形、建筑物、道路和设施等。

这可以通过现场测量、地形图、卫星影像等方式获得。

3. 选择绘图工具根据平面图的用途和样式，我们可以选择不同的绘图工具。

例如，用于手绘平面图的工具包括纸张、铅笔、尺子、曲线板等；而用于电脑绘制平面图的工具包括CAD、SketchUp等软件。

4. 选择比例和样式根据平面图的用途和绘图工具，我们需要选择合适的比例和样式。

比例表示平面图上每一个单位长度所代表的实际长度。

通常情况下，建筑设计使用的比例为1:50或1:100，而地图则使用1:10,000或1:50,000。

5. 绘制格网和边框在纸张或软件中绘制出格网和边框，这有助于我们按比例和精度绘制平面图。

格网可以根据比例选择不同的间距和线宽，而边框则需要根据平面图的大小确定。

6. 开始绘制根据收集到的信息和选择的比例和样式，开始绘制平面图。

先绘制大体的框架和基本要素，然后逐渐添加细节和注释，最后完成整个平面图。

以上就是画平面图的准备工作，不同的平面图可能有不同的要求，但是这些基本的步骤是不可缺少的。

接下来，我们将进一步讲解如何具体绘制不同类型的平面图。

第二篇：如何绘制建筑设计平面图建筑设计平面图通常用于表示具体的房间大小、布局和位置。

下面，我们将讲解如何绘制建筑设计平面图。

1. 确定比例和样式一般情况下，建筑设计平面图的比例为1:50或1:100。

比例越大，绘制的工作将越复杂，但绘制的结果将更加精准。

样式可以根据建筑风格选择，例如传统样式和现代样式。

建筑结构平面图和基础图怎么绘制？看完不仅懂操作，还懂了原理房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。

结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。

结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。

结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。

1 房屋结构的分类常见的房屋结构按承重构件的材料可分为：（1）混合结构――墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。

（2）钢筋混凝土结构――基础、柱、梁、楼板和屋面都是钢筋混凝土构件。

（3）砖木结构――墙用砖砌筑，梁、楼板和屋架都用木料制成。

（4）钢结构――承重构件全部为钢材。

（5）木结构――承重构件全部为木料。

在房屋建筑结构中，结构的作用是承受重力和传递荷载，一般情况下，外力作用在楼板上，由楼板将荷载传递给墙或梁，由梁传给柱或墙，再由柱或墙传递给基础，最后由基础传递给地基，如图7.1所示。

2 结构施工图的内容根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件(如图7.2)的材料、形状、大小以及内部构造等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。

结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。

（1）结构设计说明包括抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。

很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。

（2）结构平面图① 基础平面图，工业建筑还包括设备基础布置图。

建筑绘画知识点总结大全建筑绘画是建筑设计的重要组成部分，它是将建筑师的构想通过绘画的形式呈现出来，以便于理解和交流。

建筑绘画是建筑师必备的一项基本技能，也是学习建筑设计的重要课程之一。

在建筑绘画领域，有许多知识点需要掌握，包括建筑绘画的基本技巧、绘画工具的使用、建筑表现方式、建筑结构与构图等方面。

本文将围绕这些知识点做一个详细的总结。

一、建筑绘画的基本技巧1. 线条的运用线条在建筑绘画中起着非常重要的作用，它可以用来勾勒建筑的轮廓、分割建筑的各个部分、表示建筑的细节等。

在绘画中，要善于运用各种类型的线条，如直线、曲线、虚线等，来体现建筑的特点。

2. 色彩的运用色彩是建筑绘画中不可或缺的部分，它可以给建筑注入生机和活力，使建筑更加鲜明突出。

在绘画中，要注意色彩的搭配和运用，掌握一定的色彩理论知识，比如颜色的搭配原则、色彩的对比和协调等。

3. 透视的表现透视是建筑绘画中必须掌握的技巧之一，它可以使画面更真实、更有层次感。

建筑绘画中常用的透视包括单点透视、双点透视和三点透视，建筑师要熟练掌握各种透视的表现方法，以便能够准确地绘制建筑的透视效果。

4. 素描技巧素描是建筑绘画中最基本的技法，它可以帮助建筑师准确地表现建筑的形态和结构。

在素描时，要注重对建筑的线条、光影和质感的表现，力求达到写实的效果。

5. 表现手法在建筑绘画中，有许多表现手法可以运用，比如水彩、油画、水粉、钢笔画等。

建筑师需要根据自己的喜好和建筑的特点选择合适的表现手法，并加以熟练掌握。

二、绘画工具的使用1. 绘图工具绘图工具是建筑绘画中不可或缺的一部分，包括铅笔、橡皮擦、尺子、三角板、圆规、绘图纸等。

建筑师需要熟练操作这些绘图工具，以准确地绘制建筑图纸和草图。

2. 色彩工具在使用色彩工具时，建筑师要熟练掌握各种色彩材料的特点和用法，比如水彩颜料、油画颜料、水粉颜料等。

此外，还要了解各种色彩工具的搭配和混合方法，以便能够创造出丰富多彩的色彩效果。

《建筑效果图绘制（手绘）》课程标准课程名称：建筑效果图绘制（手绘）适用专业：建筑设计专业总学时：80学分：51．课程定位和设计思路1—1课程定位本课程是建筑设计专业的专业基础课程，是专业学习及创作中必须掌握的一项基本技能，是协助核心专业课程等后续专业相关课程的基础课程，是学生后期运用软件设计建筑图纸等课程的有效技法，也是捕捉设计灵感及设计调研、设计工作过程记录的主要手段之一。

建筑效果图绘制（手绘）是一种能表现理念和设计思维的基础绘制途径，通过搜集资料来记录素材瞬间灵感和训练形象思维能力的良好方法和手段。

通过临摹、写生，在实训中多看，多想、多练，培养和提高学生的构图能力、画面内容取舍的把握、建筑结构透视规律的理解、造型能力的掌握及画面处理的能力。

逐步提高学生的审美意识和造型绘画能力，为后续的专业课程，打下扎实的绘画基础。

本课程与其他课程的关系：本课程是大一第二学期的辅助实践课程，为后续《居住建筑设计》、《建筑初步》、《公共建筑设计》、《BIM软件设计》等专业课程中的设计调研、设计工作记录、设计灵感的捕捉、生活情感的积累等掌握有效绘画基础技能。

1—2设计思路《建筑效果图绘制（手绘）》是一门实践性课程，分设为“设计”、“速写”和“色彩”三个部分，在此门课程中，“速写”成为最基础的造型训练，“设计”则是在造型的基本能力掌握后对型进行主观地改变与重组，从而提高设计力和创造力的一种方式，“色彩”是在造型训练的基础上加之以空间感和视觉感受的见解表达形式。

在课程实训中，让学生明白透过显现看本质，在训练从观察写生建筑的外部造型，探究并理解建筑设计的内部结构。

重于基础练习的实践，扎实的基本功决定后期将设计思想实现于图纸的能力与未来职业发展的格局。

1—3课程思政教育从美学历史的发展看时代社会发展，不同时期人类对美学需求的不同，明白透过显现看本质，在训练从观察写生建筑的外部造型，探究并理解建筑设计的内部结构。

2．工作任务和课程目标2—1工作任务讲授法：运用多媒体手段，讲授课程知识要点及实践操作的方法。

第 04 章 建筑空间线稿画法目录/Contents4.1 平面拉伸空间4.2 鸟瞰图线稿绘制4.3 图书馆建筑线稿绘制目录/Contents4.4 商业建筑线稿绘制4.5 实景照片线稿写生4.6 欧式建筑线稿绘制4.7 本章练习4.1 平面拉伸空间平面拉伸空间是设计者在考试、工作中经常遇到的，对绘图者的空间想象能力以及立面设计能力有一定的要求，难度较大。

如何将其画好，关键在于平时的积累。

44.1.1 平面图分析1．平面图投影：可以看出建筑与地面的关系，以及建筑大概的高度。

2．平面图标记：标注有数字，这就是建筑的楼层数。

3．由平面图看出这个建筑由3 个体块构成，最高为23 层，3 层的是商业建筑区，呈不规则形，灭点应选取左面，不能选在右面，因为3 层的不规则体左面的角高，按照透视画出会给人一种错觉，以为是透视画错了。

4.1.2 建筑体块分析1．对体块的深层次分析有助于对建筑本质的理解。

2．研究设计者是如何对建筑进行切割、组合、穿插的。

4.1.3 草图分析草图也就是成图前的小样图，5分钟左右刻画出的建筑大致关系，同时也是我们外出写生、收集素材的一种最好的方法。

这张图难点在玻璃上，经过草图分析玻璃可以用以下两种方式处理。

1．排线较密的暗部玻璃，亮部排线随光影有一定的变化。

2．亮部与暗部玻璃排线一样，暗部再画斜线，增强暗部效果。

从整体构图来看画面的右面偏轻，可以适当加车、人物、植物或者签名4.1.4 线稿绘制01 铅笔打形。

铅笔稿的第一步是先确定建筑的透视—两点透视。

在图面中确定好两个灭点的位置，地平面和视平线可以近似成一条线，横向所有的结构线应与两个灭点相连。

02 细分楼层。

注意近大远小的关系，同时增加远处的建筑轮廓，让建筑不会感觉那么单一。

03 增加配景。

为建筑增加人物、植物等配景，让建筑不至于那么孤立。

04 勾勒建筑轮廓。

保证透视正确，先前的铅笔稿可以适当地调整。

对于太长的线条，建议用尺规辅助，不然把握不好，容易造成画面乱。

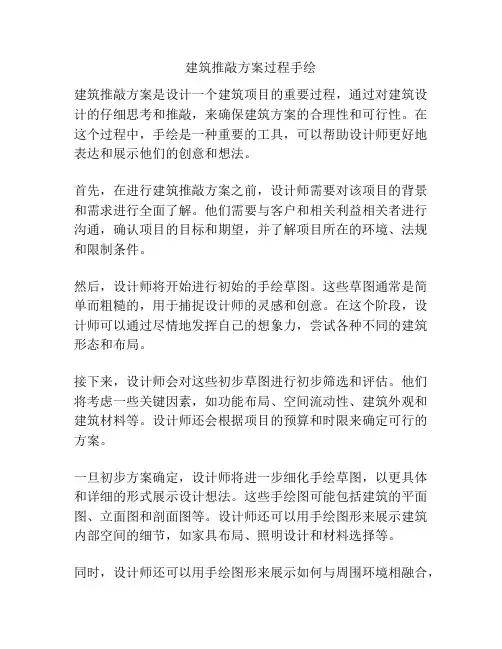

建筑推敲方案过程手绘建筑推敲方案是设计一个建筑项目的重要过程，通过对建筑设计的仔细思考和推敲，来确保建筑方案的合理性和可行性。

在这个过程中，手绘是一种重要的工具，可以帮助设计师更好地表达和展示他们的创意和想法。

首先，在进行建筑推敲方案之前，设计师需要对该项目的背景和需求进行全面了解。

他们需要与客户和相关利益相关者进行沟通，确认项目的目标和期望，并了解项目所在的环境、法规和限制条件。

然后，设计师将开始进行初始的手绘草图。

这些草图通常是简单而粗糙的，用于捕捉设计师的灵感和创意。

在这个阶段，设计师可以通过尽情地发挥自己的想象力，尝试各种不同的建筑形态和布局。

接下来，设计师会对这些初步草图进行初步筛选和评估。

他们将考虑一些关键因素，如功能布局、空间流动性、建筑外观和建筑材料等。

设计师还会根据项目的预算和时限来确定可行的方案。

一旦初步方案确定，设计师将进一步细化手绘草图，以更具体和详细的形式展示设计想法。

这些手绘图可能包括建筑的平面图、立面图和剖面图等。

设计师还可以用手绘图形来展示建筑内部空间的细节，如家具布局、照明设计和材料选择等。

同时，设计师还可以用手绘图形来展示如何与周围环境相融合，如景观设计和建筑外立面材料的选择。

通过手绘，设计师可以更直观地表达出建筑的氛围和风格，使客户和利益相关者更好地理解和评估方案的可行性和吸引力。

当设计师完成手绘草图后，他们将与客户和利益相关者一起进行讨论和反馈。

这个过程中，设计师将解释他们的设计意图，并回答任何问题或疑虑。

通过这样的交流，设计师可以进一步完善方案，确保它能够满足客户和利益相关者的需求和期望。

最后，设计师将根据讨论和反馈的结果进行最终的调整和修改。

他们可能需要重新绘制一些手绘图形，改进一些设计细节或重新考虑一些设计选择。

通过这个循环过程，设计师可以逐步推敲出最终的建筑方案。

总之，建筑推敲方案是一个细致而复杂的过程，手绘在其中起着重要的作用。

通过手绘草图和图形，设计师可以更好地表达和展示他们的设计想法，并与客户和利益相关者进行有效的交流和合作。

手绘建筑透视画法：不会画透视怎么办？分步骤图解教你透视画法手绘建筑透视画法一点透视建筑物由于它与画面间相对位置的变化，它的长、宽、高三组主要方向的轮廓线与画面可能平行也可能不平行。

如果建筑物有两组主向轮廓线平行于画面，那么这两组轮廓线的透视就不会有灭点。

而第三组轮廓线就必然垂直于画面，其灭点就是心点S°。

这样画出的透视称为一点透视。

在此情况下建筑物就有一个方向的立面平行于画面，故又称为正面透视。

在建筑手绘实际运用当中，一点透视常常用在街景当中，中间是马路，两边是建筑，路的尽头有时是远山。

一点透视本身就存在着很强的空间感。

其视觉中心常常就在灭点S°的位置。

一点透视示意图一点透视在建筑草图中运用得其实并不多，因为其必须过多地交代一些与主体建筑造型无关的多余建筑和配景，从而使画面丢掉了设计重点。

建筑外观一点透视画面一点透视效果图（1）一点透视效果图（2）两点透视如果建筑物仅有铅垂轮廓线与画面平行，而另外两组水平的主向轮廓线均与画面斜交，那么画面上就形成了两个灭点，且这两个灭点都在视平线上，这样形成的透视图称为两点透视。

正因为在此情况下建筑物的两个立角均与画面成倾斜角度，故又称为成角透视。

两点透视示意图建筑外观两点透视画面两点透视在建筑手绘当中是运用得最多的，相对一点透视来说两点透视能给人更直观更真实的感受，它塑造出来的画面也更灵活。

更自由。

通常在处理两点透视的画面时，将正面处理成受光面，侧面处理成背光面。

两点透视角度的选取灭点过于靠近透视体积而导致侧面太少，体积感不强。

灭点适中，正面透视与侧面透视比例协调，这时建筑的体积感最强。

左右两侧灭点接近对称，正、侧面透视基本相同，建筑被二分之一等分，体量失真。

灭点太靠近正面，侧面面积很大，正面面积却很小，不利于整体表达。

两点透视效果图（1）两点透视效果图（2）三点透视在手绘的实际应用当中，三点透视一般用来画超高层建筑俯瞰图或者仰视图。

三点透视又称倾斜透视，出现三点透视一般有以下几种情况：（1）由于物体太过于高大，平视角度的话人没办法看到建筑的全貌而不得不用仰视或者俯视。
