详细的完整楼梯手算计算书
- 格式:doc
- 大小:116.00 KB
- 文档页数:11
板式楼梯计算书(BT1)项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图:三、基本资料:1.依据规范:《建筑结构荷载规范》(GB 50009-2012)《混凝土结构设计规范》(GB 50010-2010)2.几何参数:楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 800 mm3.荷载标准值:可变荷载:q = 2.00kN/m2面层荷载:q m = 0.72kN/m2栏杆荷载:q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息:混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度:c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别:带肋钢筋梯段板纵筋合力点至近边距离:a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程:1. 楼梯几何参数:踏步高度:h = 0.2000 m踏步宽度:b = 0.2200 m计算跨度:L0 = L1+L2+(b1+b2)/2 = 1.10+0.80+(0.20+0.20)/2 = 2.10 m梯段板与水平方向夹角余弦值:cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带):(1) 梯段板:面层:g km = (B+B*h/b)*q m = (1+1*0.20/0.22)*0.72 = 1.37 kN/m自重:g kt = R c*B*(t/cosα+h/2) = 25*1*(0.12/0.740+0.20/2) = 6.55 kN/m抹灰:g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值:P k = g km+g kt+g ks+q f = 1.37+6.55+0.54+0.20 = 8.67 kN/m恒荷控制:P n(G) = 1.35*P k+γQ*0.7*B*q = 1.35*8.67+1.40*0.7*1*2.00 = 13.66 kN/m活荷控制:P n(L) = γG*P k+γQ*B*q = 1.20*8.67+1.40*1*2.00 = 13.20 kN/m荷载设计值:P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板:面层:g km' = B*q m = 1*0.72 = 0.72 kN/m自重:g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰:g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值:P k' = g km'+g kt'+g ks'+q f = 0.72+3.00+0.40+0.20 = 4.32 kN/m恒荷控制:P l(G) = 1.35*P k'+γQ*0.7*B*q = 1.35*4.32+1.40*0.7*1*2.00 = 7.79 kN/m活荷控制:P l(L) = γG*P k+γQ*B*q = 1.20*4.32+1.40*1*2.00 = 7.98 kN/m荷载设计值:P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算:左端支座反力: R l = 13.25 kN右端支座反力: R r = 10.33 kN最大弯矩截面距左支座的距离: L max = 0.97 m最大弯矩截面距左边弯折处的距离: x = 0.97 mM max = R l*L max-P n*x2/2= 13.25*0.97-13.66*0.972/2= 6.43 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*6.43 = 5.14 kN·m相对受压区高度:ζ= 0.040660 配筋率:ρ= 0.001615纵筋(1号)计算面积:A s = 153.43 mm2支座负筋(2、3号)计算面积:A s'=A s = 153.43 mm2五、计算结果:(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s:153.43 mm210@200实配面积: 393 mm22.2号钢筋计算结果(支座)计算面积A s':153.43 mm210@200实配面积: 393 mm23.3号钢筋计算结果8@250实配面积: 201 mm24.4号钢筋计算结果10@200实配面积: 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.102/8= 4.264 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下,构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 4.264*106/(0.87*95*393)= 131.383 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2-5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*2.01/(0.654%*131.383)= -0.419因为ψq < 0.2,所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面,γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.200+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 11.906*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时,θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 11.906/2.000*102= 5.953*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.104/(384*5.953*102)= 2.632 mm6.验算挠度挠度限值f0=L0/200=2.10/200=10.500 mmf max=2.632mm≤f0=10.500mm,满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.102/8= 4.264 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 4.264*106/(0.87*95.00*393)= 131.383 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2-5)= 393/60000= 0.654%因为ρte < 1.000%,所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*2.01/(1.000%*131.383)= 0.106因为ψ < 0.2,所以取ψ = 0.27.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2-1)= 1.9*0.200*131.383/2.0*105*(1.9*20+0.08*10/1.000%) = 0.0295 mm≤ 0.30 mm,满足规范要求板式楼梯计算书(CT1)项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图:三、基本资料:1.依据规范:《建筑结构荷载规范》(GB 50009-2012)《混凝土结构设计规范》(GB 50010-2010)2.几何参数:楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 1000 mm3.荷载标准值:可变荷载:q = 2.00kN/m2面层荷载:q m = 0.72kN/m2栏杆荷载:q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息:混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度:c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别:带肋钢筋梯段板纵筋合力点至近边距离:a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程:1. 楼梯几何参数:踏步高度:h = 0.2000 m踏步宽度:b = 0.2200 m计算跨度:L0 = L1+L3+(b1+b2)/2 = 1.10+1.00+(0.20+0.20)/2 = 2.30 m梯段板与水平方向夹角余弦值:cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带):(1) 梯段板:面层:g km = (B+B*h/b)*q m = (1+1*0.20/0.22)*0.72 = 1.37 kN/m自重:g kt = R c*B*(t/cosα+h/2) = 25*1*(0.12/0.740+0.20/2) = 6.55 kN/m抹灰:g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值:P k = g km+g kt+g ks+q f = 1.37+6.55+0.54+0.20 = 8.67 kN/m恒荷控制:P n(G) = 1.35*P k+γQ*0.7*B*q = 1.35*8.67+1.40*0.7*1*2.00 = 13.66 kN/m活荷控制:P n(L) = γG*P k+γQ*B*q = 1.20*8.67+1.40*1*2.00 = 13.20 kN/m荷载设计值:P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板:面层:g km' = B*q m = 1*0.72 = 0.72 kN/m自重:g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰:g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值:P k' = g km'+g kt'+g ks'+q f = 0.72+3.00+0.40+0.20 = 4.32 kN/m恒荷控制:P l(G) = 1.35*P k'+γQ*0.7*B*q = 1.35*4.32+1.40*0.7*1*2.00 = 7.79 kN/m活荷控制:P l(L) = γG*P k+γQ*B*q = 1.20*4.32+1.40*1*2.00 = 7.98 kN/m荷载设计值:P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算:左端支座反力: R l = 10.96 kN右端支座反力: R r = 14.22 kN最大弯矩截面距左支座的距离: L max = 1.26 m最大弯矩截面距左边弯折处的距离: x = 0.16 mM max = R l*L max-[P l*L3*(x+L3/2)+P n*x2/2]= 10.96*1.26-[7.98*1.10*(0.16+1.10/2)+13.66*0.162/2]= 7.40 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*7.40 = 5.92 kN·m相对受压区高度:ζ= 0.046966 配筋率:ρ= 0.001866纵筋(1号)计算面积:A s = 177.23 mm2支座负筋(2、3号)计算面积:A s'=A s = 177.23 mm2五、计算结果:(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s:177.23 mm210@200实配面积: 393 mm22.2号钢筋计算结果(支座)计算面积A s':177.23 mm210@200实配面积: 393 mm23.3号钢筋计算结果8@250实配面积: 201 mm24.4号钢筋计算结果10@200实配面积: 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.302/8= 5.115 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下,构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 5.115*106/(0.87*95*393)= 157.600 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2-5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*2.01/(0.654%*157.600)= -0.167因为ψq < 0.2,所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面,γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.200+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 11.906*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时,θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 11.906/2.000*102= 5.953*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.304/(384*5.953*102)= 3.788 mm6.验算挠度挠度限值f0=L0/200=2.30/200=11.500 mmf max=3.788mm≤f0=11.500mm,满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.302/8= 5.115 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 5.115*106/(0.87*95.00*393)= 157.600 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2-5)= 393/60000= 0.654%因为ρte < 1.000%,所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*2.01/(1.000%*157.600)= 0.2717.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2-1)= 1.9*0.271*157.600/2.0*105*(1.9*20+0.08*10/1.000%) = 0.0479 mm≤ 0.30 mm,满足规范要求板式楼梯计算书(DT1)项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图:三、基本资料:1.依据规范:《建筑结构荷载规范》(GB 50009-2012)《混凝土结构设计规范》(GB 50010-2010)2.几何参数:楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 800 mm 上平台宽: L3 = 800 mm3.荷载标准值:可变荷载:q = 2.00kN/m2面层荷载:q m = 0.72kN/m2栏杆荷载:q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息:混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度:c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别:带肋钢筋梯段板纵筋合力点至近边距离:a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程:1. 楼梯几何参数:踏步高度:h = 0.2000 m踏步宽度:b = 0.2200 m计算跨度:L0= L1+L2+L3+(b1+b2)/2 = 1.10+0.80+0.80+(0.20+0.20)/2 = 2.90 m梯段板与水平方向夹角余弦值:cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带):(1) 梯段板:面层:g km = (B+B*h/b)*q m = (1+1*0.20/0.22)*0.72 = 1.37 kN/m自重:g kt = R c*B*(t/cosα+h/2) = 25*1*(0.12/0.740+0.20/2) = 6.55 kN/m抹灰:g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值:P k = g km+g kt+g ks+q f = 1.37+6.55+0.54+0.20 = 8.67 kN/m恒荷控制:P n(G) = 1.35*P k+γQ*0.7*B*q = 1.35*8.67+1.40*0.7*1*2.00 = 13.66 kN/m活荷控制:P n(L) = γG*P k+γQ*B*q = 1.20*8.67+1.40*1*2.00 = 13.20 kN/m荷载设计值:P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板:面层:g km' = B*q m = 1*0.72 = 0.72 kN/m自重:g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰:g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值:P k' = g km'+g kt'+g ks'+q f = 0.72+3.00+0.40+0.20 = 4.32 kN/m恒荷控制:P l(G) = 1.35*P k'+γQ*0.7*B*q = 1.35*4.32+1.40*0.7*1*2.00 = 7.79 kN/m活荷控制:P l(L) = γG*P k+γQ*B*q = 1.20*4.32+1.40*1*2.00 = 7.98 kN/m荷载设计值:P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算:左端支座反力: R l = 14.70 kN右端支座反力: R r = 14.70 kN最大弯矩截面距左支座的距离: L max = 1.45 m最大弯矩截面距左边弯折处的距离: x = 0.55 mM max = R l*L max-[P l*L3*(x+L3/2)+P n*x2/2]= 14.70*1.45-[7.98*0.90*(0.55+0.90/2)+13.66*0.552/2]= 12.06 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*12.06 = 9.65 kN·m相对受压区高度:ζ= 0.077808 配筋率:ρ= 0.003091纵筋(1号)计算面积:A s = 293.62 mm2支座负筋(2、3号)计算面积:A s'=A s = 293.62 mm2五、计算结果:(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s:293.62 mm210@200实配面积: 393 mm22.2号钢筋计算结果(支座)计算面积A s':293.62 mm210@200实配面积: 393 mm23.3号钢筋计算结果8@250实配面积: 201 mm24.4号钢筋计算结果10@200实配面积: 393 mm25.5号钢筋计算结果10@200实配面积: 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.902/8= 8.132 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下,构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 8.132*106/(0.87*95*393)= 250.552 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2-5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*2.01/(0.654%*250.552)= 0.3034) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面,γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.303+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 9.926*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时,θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 9.926/2.000*102= 4.963*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.904/(384*4.963*102)= 11.484 mm6.验算挠度挠度限值f0=L0/200=2.90/200=14.500 mmf max=11.484mm≤f0=14.500mm,满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.902/8= 8.132 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 8.132*106/(0.87*95.00*393)= 250.552 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2-5)= 393/60000= 0.654%因为ρte < 1.000%,所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*2.01/(1.000%*250.552)= 0.5797.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2-1)= 1.9*0.579*250.552/2.0*105*(1.9*20+0.08*10/1.000%)= 0.1625 mm≤ 0.30 mm,满足规范要求。

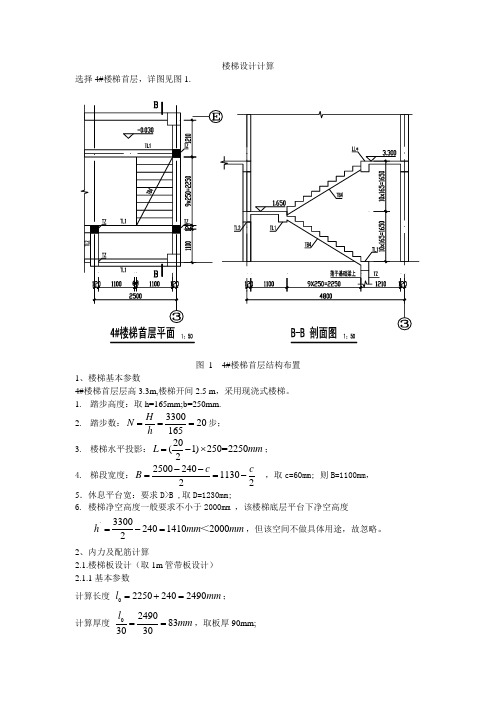

楼梯设计计算选择4#楼梯首层,详图见图1.图 1 4#楼梯首层结构布置1、楼梯基本参数4#楼梯首层层高3.3m,楼梯开间2.5 m ,采用现浇式楼梯。
1. 踏步高度:取h=165mm;b=250mm.2. 踏步数:330020165H N h ===步; 3. 楼梯水平投影:20(1)250=22502L mm =-⨯; 4. 梯段宽度:2500240113022c c B --==- ,取c=60mm; 则B=1100mm , 5.休息平台宽:要求D>B ,取D=1230mm;6. 楼梯净空高度一般要求不小于2000mm ,该楼梯底层平台下净空高度'3300240141020002h mm mm =-=<,但该空间不做具体用途,故忽略。
2、内力及配筋计算2.1.楼梯板设计(取1m 管带板设计)2.1.1基本参数计算长度 022*********l mm =+=;计算厚度 024********l mm ==,取板厚90mm;板倾角165tan ==0.66250α,α=33.42,cos α=0.83; 2.1.2荷载计算:(1)恒载计算:梯段板自重:0.125 3.010.83⨯=KN/m; 水泥砂浆面层: 0.25KN/m;三角形踏步板:0.1525 3.75⨯= KN/m ;板底抹灰: 0.02170.410.82⨯= KN/m ; 合计: 7.42k g = KN/m(2)活载计算: 2.01 2.0k q =⨯= KN/m(3)组合设计值: 1.27.42 1.4 2.011.704p =⨯+⨯= KN/m2.1.3截面设计 弯矩设计值:2201111.704 2.497.261010M pl ==⨯⨯= KN ·m 斜板有效高度:0902070h =-=mm采用C25混凝土:11.9c f =KN/mm 2622107.26100.1251.011.9100070s c M f bh αα⨯===⨯⨯⨯10.13b ξξ==<,0.93s γ== 6207.2610531.052100.9370s y s MA mm f h γ⨯===⨯⨯ 001.271000.45.0.450.39%0.2%21070t y f h h f h h =⨯⨯=> 取min 0.39%ρ= 2min 0.39%1000100390s A bh mm ρ==⨯⨯=选配118@120,553s A = mm 22.2平台板设计取平台板厚度80mm ,取1m 宽带板计算2.2.1荷载计算(1)恒荷载: 水泥砂浆面层: 0.5KN/m平台板自重: 0.08252⨯= KN/m 板底抹灰: 0.02170.34⨯= KN/m合计 2.84k g = KN/m(2)活荷载 2.01 2.0k q =⨯= KN/m(3)组合设计值 1.2 2.84 1.42 6.208p =⨯+⨯= KN/m2.2.2截面设计计算跨度 011002401350l =+=mm 弯矩设计值22011 6.208 1.350 1.131010M pl ==⨯⨯= KN ·m 平台有效高度 0802060h mm =-=62210 1.13100.0261.011.9100060s c M f bh αα⨯===⨯⨯⨯10.026b ξξ==<0.987s γ== 620 1.131090.872100.98760s y s M A mm f h γ⨯===⨯⨯ 00%2.0%36.0608021027.145.0.45.0h h h h f f y t >=⨯⨯= 取%36.0min =ρ 2min 288801000%36.0mm bh A s =⨯⨯==ρ 选配68@120 300s A = mm 22.3 平台梁设计取平台梁截面尺寸240mm ×350mm ,采用C25混凝土2.3.1荷载计算(1)恒荷载平台梁自重 0.240.3525 2.1⨯⨯= KN/m楼梯板传来 2.257.428.352⨯= KN/m 平台板传来 1.12.84 1.562⨯= KN/m 梁侧粉刷0.02(0.350.07)2170.19⨯-⨯⨯= KN/m合计 12.2 KN/m(2)活荷载 2.25 1.12.0() 3.3522⨯+=KN/m (3)荷载设计值 1.212.2 1.4 3.3519.33p =⨯+⨯=KN/m2.3.2截面设计平台梁计算跨度 0 1.05(2500240)2373l =⨯-=mm弯矩设计值 2201119.33 2.37313.6188M pl ==⨯⨯= KN ·m 支座处剪力设计值 119.33(2.50.24)21.842V =⨯⨯-=KN 平台梁有效高度 035035315h =-=mm 平台梁按倒L 形截面计算:'011237339666f b l mm ==⨯=; '110024079022n f s b b mm =+=+= 取受压翼缘高度 '396f b mm =,'70f h mm = '''1070() 1.011.939670(315)92.3613.6122f c f f h f b h h KN m M KN m α-=⨯⨯⨯⨯-=⋅>=⋅属于第一类T 形截面6221013.61100.029'111.9396315s c f M f b h αα⨯===⨯⨯⨯10.029b ξξ==<0.985s γ== 62013.6110146.213000.985315s y s MA mm f h γ⨯===⨯⨯ 001.273500.45.0.450.21%0.2%0.22%300315t y f h h f h h =⨯⨯=<= 取%22.0min =ρ 2min min 0.22%240350184.8s A bh mm ρ==⨯⨯= 选配76@120,2198s A mm =(HRB335) 斜截面承载能力计算:315 1.314240w h b ==<,厚腹梁 00.250.25 1.011.9240315224.91c c b f bh KN V β=⨯⨯⨯⨯=>,截面满足要求 00.70.7 1.2724031567.221.84t f bh KN KN =⨯⨯⨯=>, 仅按构造要求配置箍筋,选配双肢8@200,HRB335 .min 0.240.102%t sv yv f f ρ==,250.30.12%240350sv ρ⨯==⨯ 满足要求。
水平投影长度:3640台阶高度:143斜板厚度121—————————146恒荷载栏杆自重0.50三角形踏步 1.79混凝土斜板 3.996水磨石面层 1.01板底20厚粉刷0.39恒载合计7.7活荷载输入: 3.50由可变荷载效应组合14.12永久荷载效应组合13.80较大者输入:14.12弯矩:18.71钢筋级别输入:360.00配筋计算:h 0=120.00a s =0.091r s =0.952As=454.79平台板长度输入:4200.00宽度输入:2510.00长宽比:1.67平台板厚度输入:80.00平台板自重 2.0030厚水磨石面0.75板底20厚粉刷0.32合计: 3.07活荷载输入: 3.50由可变荷载效应组合8.58永久荷载效应组合7.57较大者输入:8.58平台板弯矩: 3.82钢筋级别输入:360.00配筋计算:h 0=60.00a s =0.07r s =0.96As=184.04梯梁净跨输入(m):4.10梁宽输入:200.00由斜板传来恒荷载:13.99由平板传来恒荷载: 3.24平台梁自重:2.08平台梁底和侧的粉刷:0.27恒载合计:19.57活载:活载标准值输入: 3.50总活载:由可变荷载效应组合38.55恒荷载恒荷载永久荷载效应组合36.97较大者输入:38.55最大弯矩M:81.01(KN.M)钢筋级别输入:360.00最大剪力V:79.04KN配筋计算:h0=365.00(mm)a s=0.21r s=0.88As=701.36mm2斜截面受剪承载力计算:73.07KN平台梁净跨输入(m): 3.90梁宽输入:250.00由平板传来的荷载: 3.24梁自重: 2.50恒载:平台梁底和侧的粉刷:0.34梁上墙重和面层: 5.38合计:11.45活载:活载标准值输入: 3.50总活载:由可变荷载效应组合18.91永久荷载效应组合19.08较大者输入:19.08最大弯矩M:40.08(KN.M)钢筋级别输入:360.00最大剪力V:39.11KN配筋计算:h0=365.00(mm)a s=0.08r s=0.96As=319.09mm2斜截面受剪承载力计算:91.34KN台阶宽度:260斜向长度4156板厚取值输入140混凝土级别:fc=14.30ft=1.43净跨输入(m): 2.11梁高输入:400.00TL10.76楼梯梯段板设计配筋计算平台板设计平台板配筋梯梁设计梁高输入:400.00梁上墙高输入:2150.003.69PTL梯梁配筋平台梁配筋。
CT1楼梯计算书一、基本资料:本工程采用现浇整体板式楼梯,层高4.2m ,踏步尺寸:150×270mm ,共14个踏步。
梯段长:2160mm ,活荷载为3.5KN/m 2,踏面采用30厚水磨石面层,面上20厚水泥砂浆,采用C25混凝土,f c =11.9N/mm 2,f t =1.27N/mm 2二、楼梯板计算2.1 l 0=5020mm 。
斜板的厚度估算为:h=(l 0/30~l 0/25)=167—200mm ,取h=170。
2.2 楼梯斜板的荷载计算:恒荷载:1.栏杆自重:0.5KN/m × 1.2 =0.6KN/m 2.三角形踏板自重:10.150.270.170.309225 6.74/ 1.28.09/0.270.27KN m KN m ⎡⎤⎛⎫⨯⨯ ⎪⎢⎥⨯⎝⎭⎢⎥⨯+=⨯=⎢⎥⎢⎥⎣⎦3.30厚水磨石面层:0.65×(0.15+0.27)/0.27=1.01 ×1.2 =1.21KN/m 4.板底20厚水泥砂浆粉刷:0.020.309200.45 1.20.55/0.27KN m ⨯⨯=⨯= 活荷载: 3.5×1.4=4.9KN/m荷载组合:可变荷载控制:10.45+4.9=15.35KN/m永久荷载控制:1.35×8.8+0.98×3.5=15.31KN/m 2.3 内力计算:斜板由跨度为l n 的水平梁代替,l n =5020mm 。
应考虑到斜板两端均与梁整浇,对板有约束作用,故跨中最大弯矩:022023510126025050202115.35 5.02()38.681010sn hn bl l l mmM g q l KN M =++⨯=++=⨯=+==计算跨度:2.4 配筋计算:01s 1b 5620001201702015020mm HRB4000.80.518360110.00332102238.681015015023.5177.711.91200y o sb c h t mm f E M x h h mm h mmf b βξεξ=-=-=====++⨯⨯⨯⨯=--=--=<=∂⨯保护层厚度为A 受力钢筋拟使用级钢筋,min 2210.2%11.9100023.51777.140.0021200140288360c s y f bx A mm mmf ρ=∂⨯⨯===>⨯⨯= 下部钢筋选用:C 12@150 A s =904.8mm 2012360904.827.3797.811.910000.0021701000=340mm y s b c s f A x mm h mmf bξ⨯===<=∂⨯>⨯⨯垂直方向分布钢筋:A取A 8@150 A s =402.4mm 2上部支座钢筋:n 2s 1341904.83013l A mm >⨯=支座配筋一般取跨中配筋量的,配筋范围为。
楼梯结构设计计算楼梯的平面布置,踏步尺寸、栏杆形式等由建筑设计确定。
板式楼梯和梁式楼梯是最常见的现浇楼梯,宾馆和公共建筑有时也采用一些特种楼梯,如螺旋板式楼梯和剪刀式楼梯(图8-1)。
此外也有采用装配式楼梯的。
这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。
(a)剪刀式楼梯 (b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容:1) 根据建筑要求和施工条件,确定楼梯的结构型式和结构布置;2) 根据建筑类别,按《荷载规范》确定楼梯的活荷载标准值。
需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。
生产车间楼梯的活荷载可按实际情况确定,但不宜小于3.5kN/m(按水平投影面计算)。
除以上竖向荷载外,设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN/m(对于住宅、医院、幼儿园等)或1.0kN/m(对于学校、车站、展览馆等);3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图,特别应注意处理好连接部位的配筋构造。
1.板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。
梯段是斜放的齿形板,支承在平台梁上和楼层梁上,底层下端一般支承在地垄墙上。
板式楼梯的优点是下表面平整,施工支模较方便,外观比较轻巧。
缺点是斜板较厚,约为梯段板斜长的1/25—1/30,其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多,一般适用于梯段板的水平跨长不超过3m时。
板式楼梯的计算特点:梯段斜板按斜放的简支梁计算(图8-3),斜板的计算跨度取平台梁间的斜长净距。
设楼梯单位水平长度上的竖向均布荷载(与水平面垂直),则沿斜板单位斜长上的竖向均布荷载(与斜面垂直),此处为梯段板与水平线间的夹角(图8-4),将分解为:此处分别为在垂直于斜板方向及沿斜板方向的分力,忽略对梯段板的影响,只考虑对梯段板的弯曲作用。
设为梯段板的水平净跨长,为其斜向净跨长, 因故斜板弯矩:斜板剪力:因此,可以得到简支斜板(梁)计算的特点为:1) 简支斜梁在竖向均布荷载(沿单位水平长度)作用下的最大弯矩,等于其水平投影长度的简支梁在户作用下的最大弯矩;2) 最大剪力等于斜梁为水平投影长度的简支粱在作用下的最大剪力值乘以;3) 截面承载力计算时梁的截面高度应垂直于斜面量取。
LTB1计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:1.依据规范:《建筑结构荷载规范》(GB 50009-2001)《混凝土结构设计规范》(GB 50010-2002)2.几何参数:楼梯净跨: L1 = 2520 mm 楼梯高度: H = 1567 mm梯板厚: t = 130 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm2.荷载标准值:可变荷载:q = 3.50kN/m2面层荷载:q m = 1.70kN/m2栏杆荷载:q f = 0.20kN/m3.材料信息:混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3钢筋强度等级: HRB335 f y = 300.00 N/mm2抹灰厚度:c = 20.0 mm R s=20 kN/m3梯段板纵筋合力点至近边距离:a s = 20 mm考虑支座嵌固作用三、计算过程:1.楼梯几何参数:踏步高度:h = 0.1567 m踏步宽度:b = 0.2800 m计算跨度:L0 = L1+b1/2-b = 2.52+0.20/2-0.28 = 2.34 m梯段板与水平方向夹角余弦值:cosα= 0.8732.荷载计算( 取B = 1m 宽板带):(1) 梯段板:面层:g km = (B+B·h/b)q m = (1+1×0.16/0.28)×1.70 = 2.65 kN/m自重:g kt = R c·B·(t/cosα+h/2) = 25×1×(0.13/0.87+0.16/2) = 5.68 kN/m抹灰:g ks = R S·B·c/cosα = 20×1×0.02/0.87 = 0.46 kN/m恒荷标准值:P k = g km+g kt+g ks+q f = 2.65+5.68+0.46+0.20 = 8.99 kN/m恒荷控制:P n(G) = 1.35g k+1.4·0.7·B·q = 1.35×8.99+1.4×0.7×1×3.50 = 15.57 kN/m活荷控制:P n(L) = 1.2g k+1.4·B·q = 1.2×8.99+1.4×1×3.50 = 15.69 kN/m荷载设计值:P n = max{ P n(G) , P n(L) } = 15.69 kN/m3.正截面受弯承载力计算:左端支座反力: R l = 18.36 kN右端支座反力: R r = 18.36 kN最大弯矩截面距左支座的距离: L max = 1.17 m最大弯矩截面距左边弯折处的距离: x = 1.17 mM max = R l·L max-P n·x2/2= 18.36×1.17-15.69×1.172/2= 10.74 kN·m考虑支座嵌固折减后的最大弯矩:M max' = 0.8×M max = 0.80×10.74 = 8.59 kN·m相对受压区高度:ζ= 0.050954 配筋率:ρ= 0.002429纵筋(1号)计算面积:A s = 267.17 mm2支座负筋(2、3号)计算面积:A s'=A s = 267.17 mm2四、计算结果:(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s: 267.17 mm2采用方案:D10@200实配面积:392.70 mm22.2/3号钢筋计算结果(支座)计算面积A s': 267.17 mm2采用方案:D10@200实配面积:392.70 mm23.4号钢筋计算结果采用方案:d6@250实配面积:113.10 mm2LTB2计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:1.依据规范:《建筑结构荷载规范》(GB 50009-2001)《混凝土结构设计规范》(GB 50010-2002)2.几何参数:楼梯净跨: L1 = 2520 mm 楼梯高度: H = 1567 mm梯板厚: t = 130 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm 下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 430 mm2.荷载标准值:可变荷载:q = 3.50kN/m2面层荷载:q m = 1.70kN/m2栏杆荷载:q f = 0.20kN/m3.材料信息:混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3钢筋强度等级: HRB335 f y = 300.00 N/mm2抹灰厚度:c = 20.0 mm R s=20 kN/m3梯段板纵筋合力点至近边距离:a s = 20 mm考虑支座嵌固作用三、计算过程:1.楼梯几何参数:踏步高度:h = 0.1567 m踏步宽度:b = 0.2800 m计算跨度:L0 = L1+L3+(b1+b2)/2 = 2.52+0.43+(0.20+0.20)/2 = 3.15 m梯段板与水平方向夹角余弦值:cosα= 0.8732.荷载计算( 取B = 1m 宽板带):(1) 梯段板:面层:g km = (B+B·h/b)q m = (1+1×0.16/0.28)×1.70 = 2.65 kN/m自重:g kt = R c·B·(t/cosα+h/2) = 25×1×(0.13/0.87+0.16/2) = 5.68 kN/m抹灰:g ks = R S·B·c/cosα = 20×1×0.02/0.87 = 0.46 kN/m恒荷标准值:P k = g km+g kt+g ks+q f = 2.65+5.68+0.46+0.20 = 8.99 kN/m恒荷控制:P n(G) = 1.35g k+1.4·0.7·B·q = 1.35×8.99+1.4×0.7×1×3.50 = 15.57 kN/m活荷控制:P n(L) = 1.2g k+1.4·B·q = 1.2×8.99+1.4×1×3.50 = 15.69 kN/m荷载设计值:P n = max{ P n(G) , P n(L) } = 15.69 kN/m(2) 平台板:面层:g km' = B·q m = 1×1.70 = 1.70 kN/m自重:g kt' = R c·B·t = 25×1×0.13 = 3.25 kN/m抹灰:g ks' = R S·B·c = 20×1×0.02 = 0.40 kN/m恒荷标准值:P k' = g km'+g kt'+g ks'+q f = 1.70+3.25+0.40+0.20 = 5.55 kN/m恒荷控制:P l(G) = 1.35g k'+1.4·0.7·B·q = 1.35×5.55+1.4×0.7×1×3.50 = 10.92 kN/m活荷控制:P l(L) = 1.2g k'+1.4·B·q = 1.2×5.55+1.4×1×3.50 = 11.56 kN/m荷载设计值:P l = max{ P l(G) , P l(L) } = 11.56 kN/m3.正截面受弯承载力计算:左端支座反力: R l = 22.71 kN右端支座反力: R r = 24.53 kN最大弯矩截面距左支座的距离: L max = 1.59 m最大弯矩截面距左边弯折处的距离: x = 1.06 mM max = R l·L max-[P l·L3·(x+L3/2)+P n·x2/2]= 22.71×1.59-[11.56×0.53×(1.06+0.53/2)+15.69×1.062/2]= 19.17 kN·m考虑支座嵌固折减后的最大弯矩:M max' = 0.8×M max = 0.80×19.17 = 15.34 kN·m相对受压区高度:ζ= 0.092969 配筋率:ρ= 0.004431纵筋(1号)计算面积:A s = 487.46 mm2支座负筋(2、3号)计算面积:A s'=A s = 487.46 mm2四、计算结果:(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s: 487.46 mm2采用方案:D10@110实配面积:714.00 mm22.2/3号钢筋计算结果(支座)计算面积A s': 487.46 mm2采用方案:D10@110实配面积:714.00 mm23.4号钢筋计算结果采用方案:d6@250实配面积:113.10 mm24.5号钢筋计算结果采用方案:D10@110实配面积:714.00 mm2LTB3计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:1.依据规范:《建筑结构荷载规范》(GB 50009-2001)《混凝土结构设计规范》(GB 50010-2002)2.几何参数:楼梯净跨: L1 = 2520 mm 楼梯高度: H = 1567 mm梯板厚: t = 130 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm 下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 430 mm2.荷载标准值:可变荷载:q = 3.50kN/m2面层荷载:q m = 1.70kN/m2栏杆荷载:q f = 0.20kN/m3.材料信息:混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3钢筋强度等级: HRB335 f y = 300.00 N/mm2抹灰厚度:c = 20.0 mm R s=20 kN/m3梯段板纵筋合力点至近边距离:a s = 20 mm考虑支座嵌固作用三、计算过程:1.楼梯几何参数:踏步高度:h = 0.1567 m踏步宽度:b = 0.2800 m计算跨度:L0 = L1+L2+(b1+b2)/2 = 2.52+0.43+(0.20+0.20)/2 = 3.15 m梯段板与水平方向夹角余弦值:cosα= 0.8732.荷载计算( 取B = 1m 宽板带):(1) 梯段板:面层:g km = (B+B·h/b)q m = (1+1×0.16/0.28)×1.70 = 2.65 kN/m自重:g kt = R c·B·(t/cosα+h/2) = 25×1×(0.13/0.87+0.16/2) = 5.68 kN/m抹灰:g ks = R S·B·c/cosα = 20×1×0.02/0.87 = 0.46 kN/m恒荷标准值:P k = g km+g kt+g ks+q f = 2.65+5.68+0.46+0.20 = 8.99 kN/m恒荷控制:P n(G) = 1.35g k+1.4·0.7·B·q = 1.35×8.99+1.4×0.7×1×3.50 = 15.57 kN/m活荷控制:P n(L) = 1.2g k+1.4·B·q = 1.2×8.99+1.4×1×3.50 = 15.69 kN/m荷载设计值:P n = max{ P n(G) , P n(L) } = 15.69 kN/m(2) 平台板:面层:g km' = B·q m = 1×1.70 = 1.70 kN/m自重:g kt' = R c·B·t = 25×1×0.13 = 3.25 kN/m抹灰:g ks' = R S·B·c = 20×1×0.02 = 0.40 kN/m恒荷标准值:P k' = g km'+g kt'+g ks'+q f = 1.70+3.25+0.40+0.20 = 5.55 kN/m恒荷控制:P l(G) = 1.35g k'+1.4·0.7·B·q = 1.35×5.55+1.4×0.7×1×3.50 = 10.92 kN/m活荷控制:P l(L) = 1.2g k'+1.4·B·q = 1.2×5.55+1.4×1×3.50 = 11.56 kN/m荷载设计值:P l = max{ P l(G) , P l(L) } = 11.56 kN/m3.正截面受弯承载力计算:左端支座反力: R l = 24.53 kN右端支座反力: R r = 22.71 kN最大弯矩截面距左支座的距离: L max = 1.56 m最大弯矩截面距左边弯折处的距离: x = 1.56 mM max = R l·L max-P n·x2/2= 24.53×1.56-15.69×1.562/2= 19.17 kN·m考虑支座嵌固折减后的最大弯矩:M max' = 0.8×M max = 0.80×19.17 = 15.34 kN·m相对受压区高度:ζ= 0.092969 配筋率:ρ= 0.004431纵筋(1号)计算面积:A s = 487.46 mm2支座负筋(2、3号)计算面积:A s'=A s = 487.46 mm2四、计算结果:(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s: 487.46 mm2采用方案:D10@110实配面积:714.00 mm22.2/3号钢筋计算结果(支座)计算面积A s': 487.46 mm2采用方案:D10@110实配面积:714.00 mm23.4号钢筋计算结果采用方案:d6@250实配面积:113.10 mm24.5号钢筋计算结果采用方案:D10@110实配面积:714.00 mm24.5号钢筋计算结果采用方案:D10@100实配面积:785.40 mm2LTB4计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:1.依据规范:《建筑结构荷载规范》(GB 50009-2001)《混凝土结构设计规范》(GB 50010-2002)2.几何参数:楼梯净跨: L1 = 2240 mm 楼梯高度: H = 1400 mm梯板厚: t = 130 mm 踏步数: n = 9(阶)上平台楼梯梁宽度: b1 = 200 mm 下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 710 mm2.荷载标准值:可变荷载:q = 3.50kN/m2面层荷载:q m = 1.70kN/m2栏杆荷载:q f = 0.20kN/m3.材料信息:混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3钢筋强度等级: HRB335 f y = 300.00 N/mm2抹灰厚度:c = 20.0 mm R s=20 kN/m3梯段板纵筋合力点至近边距离:a s = 20 mm考虑支座嵌固作用三、计算过程:1.楼梯几何参数:踏步高度:h = 0.1556 m踏步宽度:b = 0.2800 m计算跨度:L0 = L1+L3+(b1+b2)/2 = 2.24+0.71+(0.20+0.20)/2 = 3.15 m梯段板与水平方向夹角余弦值:cosα= 0.8742.荷载计算( 取B = 1m 宽板带):(1) 梯段板:面层:g km = (B+B·h/b)q m = (1+1×0.16/0.28)×1.70 = 2.64 kN/m自重:g kt = R c·B·(t/cosα+h/2) = 25×1×(0.13/0.87+0.16/2) = 5.66 kN/m抹灰:g ks = R S·B·c/cosα = 20×1×0.02/0.87 = 0.46 kN/m恒荷标准值:P k = g km+g kt+g ks+q f = 2.64+5.66+0.46+0.20 = 8.96 kN/m恒荷控制:P n(G) = 1.35g k+1.4·0.7·B·q = 1.35×8.96+1.4×0.7×1×3.50 = 15.53 kN/m活荷控制:P n(L) = 1.2g k+1.4·B·q = 1.2×8.96+1.4×1×3.50 = 15.66 kN/m荷载设计值:P n = max{ P n(G) , P n(L) } = 15.66 kN/m(2) 平台板:面层:g km' = B·q m = 1×1.70 = 1.70 kN/m自重:g kt' = R c·B·t = 25×1×0.13 = 3.25 kN/m抹灰:g ks' = R S·B·c = 20×1×0.02 = 0.40 kN/m恒荷标准值:P k' = g km'+g kt'+g ks'+q f = 1.70+3.25+0.40+0.20 = 5.55 kN/m恒荷控制:P l(G) = 1.35g k'+1.4·0.7·B·q = 1.35×5.55+1.4×0.7×1×3.50 = 10.92 kN/m活荷控制:P l(L) = 1.2g k'+1.4·B·q = 1.2×5.55+1.4×1×3.50 = 11.56 kN/m荷载设计值:P l = max{ P l(G) , P l(L) } = 11.56 kN/m3.正截面受弯承载力计算:左端支座反力: R l = 21.77 kN右端支座反力: R r = 24.23 kN最大弯矩截面距左支座的距离: L max = 1.60 m最大弯矩截面距左边弯折处的距离: x = 0.79 mM max = R l·L max-[P l·L3·(x+L3/2)+P n·x2/2]= 21.77×1.60-[11.56×0.81×(0.79+0.81/2)+15.66×0.792/2]= 18.75 kN·m考虑支座嵌固折减后的最大弯矩:M max' = 0.8×M max = 0.80×18.75 = 15.00 kN·m相对受压区高度:ζ= 0.090832 配筋率:ρ= 0.004330纵筋(1号)计算面积:A s = 476.26 mm2支座负筋(2、3号)计算面积:A s'=A s = 476.26 mm2四、计算结果:(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s: 476.26 mm2采用方案:D10@110实配面积:714.00 mm22.2/3号钢筋计算结果(支座)计算面积A s': 476.26 mm2采用方案:D10@110实配面积:714.00 mm23.4号钢筋计算结果采用方案:d6@200实配面积:141.37 mm24.5号钢筋计算结果采用方案:D10@110实配面积:714.00 mm2LTB5计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图:二、基本资料:1.依据规范:《建筑结构荷载规范》(GB 50009-2001)《混凝土结构设计规范》(GB 50010-2002)2.几何参数:楼梯净跨: L1 = 2240 mm 楼梯高度: H = 1400 mm梯板厚: t = 130 mm 踏步数: n = 9(阶)上平台楼梯梁宽度: b1 = 200 mm 下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 710 mm2.荷载标准值:可变荷载:q = 3.50kN/m2面层荷载:q m = 1.70kN/m2栏杆荷载:q f = 0.20kN/m3.材料信息:混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3钢筋强度等级: HRB335 f y = 300.00 N/mm2抹灰厚度:c = 20.0 mm R s=20 kN/m3梯段板纵筋合力点至近边距离:a s = 20 mm考虑支座嵌固作用三、计算过程:1.楼梯几何参数:踏步高度:h = 0.1556 m踏步宽度:b = 0.2800 m计算跨度:L0 = L1+L2+(b1+b2)/2 = 2.24+0.71+(0.20+0.20)/2 = 3.15 m梯段板与水平方向夹角余弦值:cosα= 0.8742.荷载计算( 取B = 1m 宽板带):(1) 梯段板:面层:g km = (B+B·h/b)q m = (1+1×0.16/0.28)×1.70 = 2.64 kN/m自重:g kt = R c·B·(t/cosα+h/2) = 25×1×(0.13/0.87+0.16/2) = 5.66 kN/m抹灰:g ks = R S·B·c/cosα = 20×1×0.02/0.87 = 0.46 kN/m恒荷标准值:P k = g km+g kt+g ks+q f = 2.64+5.66+0.46+0.20 = 8.96 kN/m恒荷控制:P n(G) = 1.35g k+1.4·0.7·B·q = 1.35×8.96+1.4×0.7×1×3.50 = 15.53 kN/m活荷控制:P n(L) = 1.2g k+1.4·B·q = 1.2×8.96+1.4×1×3.50 = 15.66 kN/m荷载设计值:P n = max{ P n(G) , P n(L) } = 15.66 kN/m(2) 平台板:面层:g km' = B·q m = 1×1.70 = 1.70 kN/m自重:g kt' = R c·B·t = 25×1×0.13 = 3.25 kN/m抹灰:g ks' = R S·B·c = 20×1×0.02 = 0.40 kN/m恒荷标准值:P k' = g km'+g kt'+g ks'+q f = 1.70+3.25+0.40+0.20 = 5.55 kN/m恒荷控制:P l(G) = 1.35g k'+1.4·0.7·B·q = 1.35×5.55+1.4×0.7×1×3.50 = 10.92 kN/m活荷控制:P l(L) = 1.2g k'+1.4·B·q = 1.2×5.55+1.4×1×3.50 = 11.56 kN/m荷载设计值:P l = max{ P l(G) , P l(L) } = 11.56 kN/m3.正截面受弯承载力计算:左端支座反力: R l = 24.23 kN右端支座反力: R r = 21.77 kN最大弯矩截面距左支座的距离: L max = 1.55 m最大弯矩截面距左边弯折处的距离: x = 1.55 mM max = R l·L max-P n·x2/2= 24.23×1.55-15.66×1.552/2= 18.75 kN·m考虑支座嵌固折减后的最大弯矩:M max' = 0.8×M max = 0.80×18.75 = 15.00 kN·m相对受压区高度:ζ= 0.090832 配筋率:ρ= 0.004330纵筋(1号)计算面积:A s = 476.26 mm2支座负筋(2、3号)计算面积:A s'=A s = 476.26 mm2四、计算结果:(为每米宽板带的配筋)1.1号钢筋计算结果(跨中) 计算面积A s: 476.26 mm2采用方案:D10@110实配面积:714.00 mm2 2.2/3号钢筋计算结果(支座) 计算面积A s': 476.26 mm2采用方案:D10@110实配面积:714.00 mm2 3.4号钢筋计算结果采用方案:d6@200实配面积:141.37 mm2 4.5号钢筋计算结果采用方案:D10@110实配面积:714.00 mm2。
楼梯详细手算计算书(结构设计)平台板设计(对斜板取1m 宽作为其计算单元) (TB-1)1、确定斜板板厚度t斜板的水平投影净长 L 1n =3080 mm斜板的斜向净长 L 1n ,= L 1n /cos α=3080/(280/22280150+)=3080/0。
881=3496 mm斜板厚度t 1=(1/25~1/30)L 1n ,=(1/25~1/30)×3496=140~117 mm , 取t 1=120 mm 2、荷载计算荷载种类荷载标准值(kN/m )恒荷载栏杆自重0。
2锯齿形斜板自重 r 2(d/2+t 1/cos α)=25×(0。
15/2+0.12/0.881)=5.28 20厚面层 r 1c 1(e+d )/e=20×0。
02×(0。
28+0。
15)/0.28=0。
61板底20厚混合砂浆 r 3c 2/cos α=17×0.02/0。
881=0.39横荷载合计g 6.5 活荷载3.5注:r 1、r 2、r 3为材料容重 E 、d 为踏步宽和高 c 1为踏步面层厚度 α为楼梯斜板的倾角 t 1为斜板的厚度 c 2为板底粉刷的厚度 3、荷载效应组合由可变荷载效应控制的组合: P=1.2×6.5+1。
4×3。
5=12。
7 kN/m由永久荷载效应控制的组合: P=1.35×6.5+1.4×0。
7×3.5=12。
21 kN/m 所以选永久荷载效应控制的组合来进行计算,取P=12。
7 kN/m 4、内力计算斜板的内力一般只需计算跨中最大弯矩即可.考虑到斜板两端均与梁整体浇注,对板有约束作用,所以跨中最大弯矩取:M=Pl 1n 2/10=12.7×3。
082/10=12。
05 kN ·m 5、配筋计算h 0=t 1—20=120—20=100 mmαs =M/α1f c bh 0 2 =12.05×106 /(1。
楼梯钢筋计算书编号:一、荷载和受力计算1、楼梯计算简图如下:2、计算公式如下:hh=dd+A/TLq=1.2×(q装修+25×hh)/cosθ+1.4×q活q=1.35×(q装修+25×hh)/cosθ+1.4×0.7×q活其中hh:楼梯梯板在不同受力段取不同的值,上图所示取楼梯梯板折算高度。
在楼梯折板处取梯板厚度;在平台处取平台厚度;在楼板处取楼板厚度。
3、荷载计算参数(单位:kg/m):装修荷载:Qz=1.00;活 载:Qh=2.00;恒载分项系数:1.2,1.35;活载分项系数:1.4,1.4×0.7;梯板负筋折减系数:(ZJXS)=0.8.4、各跑荷载及内力计算及示意图:第1标准层第1跑Qb = 10.529 Qbt= 7.600Qp = 7.600 Qw = 7.600360010.529360017.054第1标准层第2跑Qb = 9.783 Qbt= 7.600Qp = 7.600 Qw = 7.60036009.7829360015.847其中:Qb ——梯板均布荷载;Qbt——梯板弯折段均布荷载;Qp ——平台均布荷载;Qw ——楼面均布荷载;二、配筋面积计算1、计算结果如下表所示:标准层号跑数Asbd Asbf Aspd Aspf 119.418.030.000.00 128.9211.280.000.00表中:Asbd——楼梯板底筋,按两端简支求出Max,根据Max配筋;Asbf——楼梯板负筋,梯板负筋弯矩取Max×ZJXS,根据该值配筋;Aspd——平台板底筋,楼梯平台如果两边都有支撑,按四边简支板计算,采用分离式配筋; Aspf——平台板负筋。
三、配筋结果1、配筋措施1)保护层厚度楼梯梁保护层厚度:30mm楼梯板及平台板保护层厚度:15mm2)受力钢筋最小直径楼梯板受力钢筋直径 >= 8mm休息平台受力钢筋 >= 6mm楼梯梁受力钢筋 >= 14mm3)受力钢筋最小间距:100mm4)非受力分布钢筋受力钢筋 <= 8mm时,取6@300受力钢筋 =12mm或14mm时,取6@250受力钢筋 >=14mm时,取8@2505)楼梯板分布筋每踏步至少:16mm2、各跑实际配筋结果1)楼梯和平台配筋结果:标准层号跑数梯板底筋梯板分布筋梯板负筋平台底筋平台负筋11B12@100B8@200B12@130B10@130B8@20012B12@100B8@200B12@100B0@0B0@02)梯梁配筋结果:标准层号跑数梯梁1顶纵筋梯梁1底纵筋梯梁1箍筋梯梁2顶纵筋梯梁2底纵筋梯梁2箍筋113B252B25B8@20000000@0122B252B25B8@2000B00B0B0@0版本号:20031022校对:审核:审定:设计:设计单位:日期:2014年05月23日。
梁式楼梯设计踏步板计算 (1)荷载计算踏步尺寸300mm ×150mm,斜板厚度取t=40mm,cos φ=2)^300(2)^5.162(300mm mm mm=0.894,则截面平均高度为:h=mm m m m m120894.04025.162=+ 恒荷载:踏步板自重 1.2×0.12×0.3×25=1.08KN/m 踏步面层重 1.2×(0.3+0.15)×0.65=0.35KN/m 踏步抹灰重 1.2×0.335×0.02×17=0.14 KN/m 合计: g=1.57 KN/m 使用活荷载 q=1.4×3.5×0.3=1.26KN/m 总计 g+q=2.83 KN/m (2)内力计算斜梁截面尺寸选用b ×h=150mm ×300mm ,则踏步板计算跨度为: l 0= l n + b=1.78+0.15=1.93m 踏步板跨中弯矩:M=81 (g+q) l 02=1/8×2.83×1.932=1.318KN ·m(3)截面承载力计算 踏步板计算截面尺寸:b ×h=300mm ×120mmh 0=h-a s =120mm-20mm=100mm αs =co f bha 2^1M=/mm^214.3N ×100^2mm ×300mm 10^6N ×318.1mm⋅=0.031ξ=1-s α21-=0.031 A s =yoc f bh f ξα1 =1×14.3×0.031×300×100/210=63.33mm 2<ρmin bh=0.0015×300×120=72mm 2故踏步板应按构造配筋,沿踏步采用2φ8(A s =101mm 2),故踏步内斜板分布钢筋φ8@300mm 。
第4章楼梯设计根据设计任务,对寄远小区10#楼二号楼梯进行设计。
选取楼梯标准层楼梯段的某斜板TB1、平台板PB1、PB2与平台梁TL1、PL1进行手算计算,楼梯的结构布置见图4-1。
楼梯为板式楼梯,楼梯踏步板板端支承在平台梁上,作用于踏步板上的荷载直接传至平台梁。
平台板一端与平台梁整结,另一端则与窗过梁整结,平台梁则两端都搁置在楼梯间的侧墙上。
图4-1 楼梯的结构布置4.1斜板TB1设计4.1.1确定斜板厚度梯段板的水平投影净长为l1n=2080mm梯段板的斜向净长为l n’=l1n/c osα=2500mm梯段板的厚度为t1=(1/30~1/25)×l n’=(1/30~1/25)×2500=83mm~100mm,取t1=100mm。
4.1.2荷载计算梯段板的计算简图见图4-2,可采用一根假想的跨度为L n的水平梁替代,其计算跨度取梯段板水平投影净长l1n=2080mm。
对于底层的楼梯梯段板的计算跨度,其下端与混凝土基础相连时,可按净跨计算。
图4-2 梯段板的计算简图对梯段板TB1取1m作为计算单元。
梯段板自重:g1 = (t1/cosα+d/2)×γ2= (0.10/0.83+0.15/2)×25=4.89kN/m式中:t1—斜板的厚度;d—踏步的高度;e—踏步的宽度;γ2—混凝土容重。
15mm厚石灰砂浆抹灰自重:g2=0.015×17×1 = 0.26kN/m则恒载为g=g1+g2=4.89+0.26=5.15kN/m根据建筑施工图总说明以及《建筑结构荷载规范》、《建筑放火设计规范》的要求,确定二号楼梯属于普通楼梯,故其活荷载标准值为q=2.5kN/m2。
每米梯段板活荷载标准值q k=2.5×1=2.5kN/m.荷载总标准值p k=5.15+2.5=7.65kN/m。
荷载总设计值p=1.2×5.15+1.4×2.5=9.68kN/m。
板式楼梯手算计算书(2013年版规范)解:1)斜板TB1设计除底层第一跑楼梯的斜板外,其余斜板均相同,而第一跑楼梯斜板的下端为混凝土基础,可按净跨计算。
这里只对标准段斜板TB1进行设计。
对斜板TB1取1m 宽作为其计算单元。
(1)确定斜板厚度t斜板的水平投影净长为l 1n =3300mm 斜板的斜向净长为11223691cos 300/150300n n l l mm α===+ 斜板厚度为t 1=(1/25~1/30)l 1n =(1/25~1/30)×3300=110~120mm,取t 1=120mm 。
(根据“混凝土结构构造手册(第四版)”384页)(2)荷载计算,楼梯斜板荷载计算见表2.3。
表2.3楼梯斜板荷载计算荷载种类 荷载标准值(KN/m )荷载分项系数荷载设计值(KN/m)恒 荷 载栏杆自重0.51.20.6三角形踏板自重1(0.150.3)1225[0.30.1211] 5.230.894⨯⨯⨯⨯⨯⨯+=1.2 6.2830厚水磨石面层 0.65(0.150.3)/0.30.98⨯+= 1.2 1.18 板底20厚水泥砂浆粉刷 0.02200.450.894⨯= 1.2 0.54 小计g 7.16 1.2 8.60 活荷载q3.51.44.9总 计p 9.66 13.50水磨石面层的容重为0.65KN/m ²(GB50009-2012,附录A-15,84页);纸筋灰容重16KN/m ³(GB50009-2012,附录A-6,75页,实际工程中已被水泥砂浆代替)以上计算的荷载设计值是由可变荷载控制的组合,计算由永久荷载控制的组合 1.357.160.98 3.513.10/p KN m =⨯+⨯=,综合取p=13.50KN/m(3)计算简图如前所述,斜板的计算简图可用一根假想的跨度为l 1n 的水平梁替代,如图2.9所示。
其计算跨度取斜板水平投影净长l 1n =3300mm 。
第8章楼梯结构设计计算楼梯的平面布置,踏步尺寸、栏杆形式等由建筑设计确定.板式楼梯和梁式楼梯是最常见的现浇楼梯,宾馆和公共建筑有时也采用一些特种楼梯,如螺旋板式楼梯和剪刀式楼梯(图8-1).此外也有采用装配式楼梯的。
这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。
(a)剪刀式楼梯(b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容:1) 根据建筑要求和施工条件,确定楼梯的结构型式和结构布置;2)根据建筑类别,按《荷载规范》确定楼梯的活荷载标准值。
需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。
生产车间楼梯的活荷载可按实际情况确定,但不宜小于3。
5kN /m(按水平投影面计算)。
除以上竖向荷载外,设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN/m(对于住宅、医院、幼儿园等)或1.0kN/m(对于学校、车站、展览馆等);3).进行楼梯各部件的内力计算和截面设计;4)绘制施工图,特别应注意处理好连接部位的配筋构造。
1.板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8—2)。
梯段是斜放的齿形板,支承在平台梁上和楼层梁上,底层下端一般支承在地垄墙上。
板式楼梯的优点是下表面平整,施工支模较方便,外观比较轻巧。
缺点是斜板较厚,约为梯段板斜长的1/25-1/30,其混凝土图8-2 板式楼梯的组成图8—3 梯段板的内力用量和钢材用量都较多,一般适用于梯段板的水平跨长不超过3m时.板式楼梯的计算特点:梯段斜板按斜放的简支梁计算(图8—3),斜板的计算跨度取平台梁间的斜长净距'n l。
设楼梯单位水平长度上的竖向均布荷载qgp+=(与水平面垂直),则沿斜板单位斜长上的竖向均布荷载αcos'pp=(与斜面垂直),此处α为梯段板与水平线间的夹角(图8-4),将'p分解为:αααcoscoscos''⋅==pppxαααsin cos sin ''⋅==p p p y此处','y x p p 分别为'p 在垂直于斜板方向及沿斜板方向的分力,忽略'y p 对梯段板的影响,只考虑'x p 对梯段板的弯曲作用。
1、梯段板A . 混凝土:混凝土强度等级采用C fc =MPaα1·fc =×=MPa ft =MPa ftk =MPaMPaβ1 =εcu=B . 非预应力普通钢筋:采用级钢(HPB235)Es =Mpa fy=fy ´=MpaC. 截面参数输入ξb =β1/[1+fy/(Es×εcu)]=梯段板厚TB :h=mm 踏步尺寸:B=mm H=mm踏步面层荷载:g=KN/m 2标准值0.65KN/m 2为水磨石面层板水平计算跨度:Ln 1=m即踏步的水平总长度活荷载标准值:Q=N/mm 2板倾斜度:tg α=H/B=cos α=梯段板的荷载:取b=1m 宽板带计算恒载:踏步面层(B+H)*g*1/B=三角形踏步1/2*B*H*25*1/B=1/2*H*25=斜板h*25*1/cos α=KN/m 板底抹灰0.02*17*1/cos α=KN/m①恒载控制时:荷载设计值:q 恒=1.35*G 1+0.7*1.4*Q=KN/m ②活载控制时:荷载设计值:q 活=1.2*G 1+1.4*Q=KN/m >q 恒=KN/m ∴由活载控制荷载设计值:q=q活=弯矩设计值M=1/*q*Ln 12=KN.mho=h-=mm钢筋系数:a s =M/(α1fc*b*ho 2)*106=ξ=1-√(1-2a s )=<ξb =∴可以配筋:As=ξ*b*ho*α1fc/fy=mm 2@实际选@As=mm 2比计算值大%2、平台板:恒载设平台板厚h'=mm 取b=1m 宽板带计算平台板面层g=KN/m 2楼梯开间L=m 平台板净宽Ln 2=m110700.653.61.810635 1.8751000.1291012.423.35411.3411.471412.3710123.62100.800.003300.9750.1390.61411.40.382011.349.60 1.101.54Ec =2.55E+04Ⅰ 2.1E+050.651502.53.3209.6 1.009.60.613951203000.50.894板水平计算跨度Lo=Ln 2-b/(103*2)+0.12/2=m 此处b 为平台梁宽,见下面平台板h'/1000*25=KN/m 板底抹灰0.02*17=KN/m 小计G 2=KN/m总计G 3=g+G 2=KN/m荷载设计值:q=1.2*G 3+1.4*Q=KN/m 弯矩设计值M=1/*q*Lo 2=KN.mho=h'-=mm钢筋系数:a s =M/(α1fc*b*ho 2)*106=ξ=1-√(1-2a s )=<ξb =∴可以配筋:As=ξ*b*ho*α1fc/fy=mm2@实际选@As=mm 2比计算值大%3、平台梁设平台梁截面b×h 1 =×ho=h 1-=mm梁自重b*(h 1-h')*25=KN/m 梁侧粉刷0.02*(h 1-h')*2*17=KN/m平台板传来G 3*Ln 2/2=KN/m 小计G 4=KN/m 恒载梯段板传来G 1*Ln 1/2=KN/m 活荷载Q'=Q*(Ln 1/2+Ln 2/2)=KN/m①恒载控制时:荷载设计值:q 恒=1.35*G 4+0.7*1.4*Q'=KN/m ②活载控制时:荷载设计值:q 活=1.2*G 4+1.4*Q'=KN/m >q 恒=KN/m ∴由活载控制荷载设计值:q=q活=计算跨度:Lo=1.05Ln=1.05(L-0.24)=m 弯矩设计值M=1/8*q*Lo 2=KN.m剪力设计值V=1/2*q*Ln=1/2*q*(L-0.24)=KN A. 混凝土:混凝土强度等级采用 C fc =MPaα1·fc =×=MPa ft =MPa ftk =MPaMPaβ1 =εcu=B. 非预应力普通钢筋:采用级钢(HRB335)Es =Mpafy=fy ´=Mpaξb =β1/[1+fy/(Es×εcu)]=钢筋系数:a s =M/(α1fc*b*ho 2)*106=6106.41002.0E+053000.551.101.54Ec =2.55E+040.800.0033010.869.60209.6 1.009.6Ⅱ2.46620035045.073100.226406.3753.52841.740.6146282.7 6.3851.40.19 1.761.750.342050 2.092.74265.82.6286.78880.110.11626.3926.8326.3926.8314.92ξ=1-√(1-2a s )=<ξb =∴可以配筋:As=ξ*b*ho*α1fc/fy=mm2实际选As=mm 2比计算值大%4、梁剪力验算∵h w /b=≤4∴属厚腹梁截面高度影响系数计算∵ho ≤∴取ho=mm∴截面高度影响系数βh =(800/ho)1/4=剪力设计值V=KN ≤0.25fc*b*ho=KN 截面高度符合要求≤0.7βh *f t *b*ho=KN 构造配箍箍筋抗拉强度设计值:fyv=Mpa 设箍筋为@采用肢箍单肢箍筋面积Asv=mm 2∵0.7f t *b*ho+1.25*fyv*Asv/s*ho=KN ≥V=KN∴可以箍筋的配筋率ρsv=Asv/(b s )=%≥ρsv min=f t /fyv=%∴可以0.1410.240.12645.07148.847.742106200228.2770.7545.071631.752.566603.21616.918001800>2000515.90.550.26MpaMpam2可以。
【例题 2.1《楼梯、阳台和雨篷设计》37页,PDF 版47页】 图2.1为某实验楼楼梯的平面图和剖面图。
采用现浇板式楼梯,混凝土强度等级为C25,2211.9/, 1.27/c t f N mm f N mm ==钢筋直径d ≥12mm 时采用HRB400级钢筋,2360/y f N mm =;d ≤10mm 时采用HPB300级钢筋,2270/y f N mm =,楼梯活荷载为3.5KN/m ²。
楼梯的结构布置如图 2.8所示。
斜板两端与平台梁和楼梯梁整结,平台板一端与平台梁整结,平台板一端与平台梁整结,另一端则与窗过梁整结,平台梁两端都搁置在楼梯间的侧墙上。
试对此现浇板式楼梯进行结构设计。
解:1)斜板TB1设计除底层第一跑楼梯的斜板外,其余斜板均相同,而第一跑楼梯斜板的下端为混凝土基础,可按净跨计算。
这里只对标准段斜板TB1进行设计。
对斜板TB1取1m 宽作为其计算单元。
(1)确定斜板厚度t斜板的水平投影净长为l 1n =3300mm斜板的斜向净长为113691cos n n l l mm α=== 斜板厚度为t 1=(1/25~1/30)l 1n =(1/25~1/30)×3300=110~120mm,取t 1=120mm 。
(根据“混凝土结构构造手册(第四版)”384页)(2)荷载计算,楼梯斜板荷载计算见表2.3。
表2.3楼梯斜板荷载计算水磨石面层的容重为0.65KN/m ²(GB50009-2012,附录A-15,84页);纸筋灰容重16KN/m ³(GB50009-2012,附录A-6,75页,实际工程中已被水泥砂浆代替)以上计算的荷载设计值是由可变荷载控制的组合,计算由永久荷载控制的组合 1.357.160.98 3.513.10/p KN m =⨯+⨯=,综合取p=13.50KN/m(3)计算简图如前所述,斜板的计算简图可用一根假想的跨度为l 1n 的水平梁替代,如图2.9所示。
板式和梁式楼梯手算及实例1. 板式楼梯手算:板式楼梯是由一块平板作为阶梯的楼梯形式,可以根据需要调整阶梯的宽度和高度。
步骤如下:- 确定楼梯的总高度(H)和阶梯的总数目(n)。
- 计算每个阶梯的高度(h):h = H / n。
- 确定每个阶梯的宽度(w):w = 总宽度 / n。
- 如果需要,可以调整每个阶梯的前沿(前沿高度不应该超过阶梯高度的3/4)。
例如,假设楼梯的总高度为300 cm,总宽度为100 cm,要求有10个阶梯。
- 每个阶梯的高度:h = 300 cm / 10 = 30 cm。
- 每个阶梯的宽度:w = 100 cm / 10 = 10 cm。
所以该板式楼梯手算结果为:每个阶梯的高度为30 cm,宽度为10 cm。
2. 梁式楼梯手算:梁式楼梯是由一根梁作为支撑的楼梯形式,可以根据需要调整梁的高度、宽度和长度。
步骤如下:- 确定楼梯的总高度(H)和总长度(L)。
- 计算每个阶梯的高度(h):h = H / n。
- 计算每个阶梯的梁长度(l):l = L / n。
- 确定梁的尺寸,包括宽度(w)和厚度(t)。
- 如果需要,可以调整每个阶梯的前沿(前沿高度不应该超过阶梯高度的3/4)。
例如,假设楼梯的总高度为300 cm,总长度为500 cm,要求有10个阶梯。
- 每个阶梯的高度:h = 300 cm / 10 = 30 cm。
- 每个阶梯的梁长度:l = 500 cm / 10 = 50 cm。
假设梁的宽度为15 cm,厚度为10 cm。
所以该梁式楼梯手算结果为:每个阶梯的高度为30 cm,梁长度为50 cm,梁宽度为15 cm,梁厚度为10 cm。
一跑板式楼梯{3.4号别墅楼梯}[]已知:层高3.0m ;踏步尺寸175*250;平台板无;踏步板900*4000;踏步板与水平面的夹角35度,则cosa=0.819;计算长度Ln=4.0m ;取板厚为160mm 。
1) 楼梯荷载恒荷载:楼梯面荷载按2.1KN/m 2计算,同楼面板做法。
楼梯段:面层2.1*1*(0.25+0.175)/0.25=3.57KN/m踏步27*0.175*0.25/2*1/0.25=2.16 KN/m斜板砼27*0.160/0.819=5.27 KN/m合计:3.57+2.16+5.27=11 KN/m活荷载:2.0 KN/m 2楼梯板段荷载设计值:1.2*11+1.4*2.0=16 KN/m1.35*11+0.7*1.4*2.0=16.8 KN/m取16.8 KN/m2) 楼梯内力计算查表得跨中最大弯矩值:M= 2/8ql = 16.8x42/8=33.6 KN*m3) 配筋验算选用C25砼,二级钢筋;f c =11.9 N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=160-20=140mm0(s c y A h f b f =(14011.91000=⨯⨯ =868mm 2选用12 @120 满足要求。
一跑板式楼梯{商业楼梯}[]已知:层高 3.0m ;踏步尺寸165*280;平台板1100m*1100m ;踏步板1100*4200;踏步板与水平面的夹角31度,则cosa=0.857;计算长度Ln=5.4m ;取板厚为220mm 。
4) 楼梯荷载恒荷载:楼梯面荷载按2.1KN/m 2计算,同楼面板做法。
楼梯段:面层2.1*1*(0.28+0.165)/0.28=3.14KN/m踏步27*0.165*0.28/2*1/0.28=2.23 KN/m斜板砼27*0.220/0.857=6.93 KN/m合计:3.14+2.23+6.93=12.3 KN/m活荷载:2.0 KN/m 2楼梯板段荷载设计值:1.2*12.3+1.4*2.0=17.6 KN/m1.35*12.3+0.7*1.4*2.0=18.6KN/m取18.6 KN/m5) 楼梯内力计算查表得跨中最大弯矩值:M= 2/8ql = 18.6x5.42/8=67.8 KN*m6) 配筋验算选用C30砼,二级钢筋;f c =14.3N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=220-20=200mm0(s c y A h f b f =(20014.31000300=⨯⨯=1206mm2选用14 @120 满足要求。
楼梯计算实例已知条件:某公共建筑三跑现浇板式楼梯,楼梯平面布置见图1所示。
图1 楼梯平面设计信息:层高3.0m,踏步尺寸为176mm×240mm,采用C30混凝土,HRB400钢筋。
楼梯建筑做法如下表1所示,设计该楼梯。
1、地面砖楼面10厚磨光花岗石(大理石)板板背面刮水泥浆粘贴稀水泥浆擦缝20厚1:3水泥砂浆结合层素水泥浆一道120厚现浇混凝土楼板2、水泥砂浆顶棚120厚现浇混凝土楼板素水泥浆一道,局部底板不平时,聚合物水泥砂浆找补7厚1:2.5水泥砂浆打底扫毛或划出纹道7厚1:2水泥砂浆找平q=2.0kN/m2。
参考《建筑结构荷载规范》,可知设计均布活荷载标准值为k设计步骤:一、熟读建筑平面图,了解建筑做法与结构布置,该楼梯为三跑形式,台阶数n=17,划分梯板为三个:TB1、TB2、TB3,如图2所示。
图2 梯板划分二、梯板TB3结构设计1、荷载计算:1)梯段板荷载板厚取t=120mm,板的倾斜角的正切tanа=176/240=0.733,cosа=0.806。
取1m宽板带计算。
恒荷载与活荷载具体计算如表2所示。
总荷载设计值为p1=1.35*7.95+1.4*0.7*2.0=12.69kN/m。
荷载种类荷载标准值kN/m恒荷载1、面层荷载(0.01*28+0.02*20)*(0.176+0.24)/0.24=1.1792、三角形踏步0.5*0.176*0.24*25/0.24=2.23、混凝土斜板0.12*25/0.806=3.7224、板底抹灰0.014*20/0.806=0.3475、栏杆线荷载0.5小计7.95活荷载 2.0设平台板的厚度t=120mm,取1m宽板带计算。
恒荷载与活荷载具体计算列于表3。
总荷载设计值p2=1.2*4.46+1.4*2.0=8.15kN/m 荷载种类荷载标准值恒荷载大理石面层(0.01*28+0.02*20)=0.68 120厚混凝土板0.12*25=3.00底板抹灰0.014*20=0.28栏杆线荷载0.5小计 4.46活荷载 2.0计算跨度:L0 = L1+L3+(b1+b2)/2 = 0.95+0.85+(0.20+0.20)/2 = 2.0m图3 计算跨度3、楼梯配筋计算:图4 计算简图左端支座反力: R 1*2.0=8.15*0.952/2+12.69*1.05*(0.5*1.05+0.95) R 1=11.67kN 右端支座反力: R 1+R 2=12.69*1.05+8.15*0.95 R 1=9.40kN最大弯矩截面距左支座的距离: L max = 11.67/12.69=0.92 mM max = R l ·L max = 11.67×0.92-12.69*0.922/2= 5.37 kN·m考虑支座嵌固折减后的最大弯矩:M max ' = 0.8×M max = 0.80×5.37 = 4.30 kN·m板的有效高度h 0=t-as=120-20=100mm ,所以аs = 21c 0Mmax' f bh α=0.030,计算的s γ==0.985,计算面积s A = 0Mmax' s y f h γ121mm 2,相对受压区高度:ζ=10.0305,配筋率:ρ= 0s A bh =0.00121,ρ < ρmin = 0.001500,所以配筋率按照最小配筋率取值为0.0015。
一跑板式楼梯{3.4号别墅楼梯}[]已知:层高3.0m ;踏步尺寸175*250;平台板无;踏步板900*4000;踏步板与水平面的夹角35度,则cosa=0.819;计算长度Ln=4.0m ;取板厚为160mm 。
1) 楼梯荷载恒荷载:楼梯面荷载按2.1KN/m 2计算,同楼面板做法。
楼梯段:面层2.1*1*(0.25+0.175)/0.25=3.57KN/m踏步27*0.175*0.25/2*1/0.25=2.16 KN/m斜板砼27*0.160/0.819=5.27 KN/m合计:3.57+2.16+5.27=11 KN/m活荷载:2.0 KN/m 2楼梯板段荷载设计值:1.2*11+1.4*2.0=16 KN/m1.35*11+0.7*1.4*2.0=16.8 KN/m取16.8 KN/m2) 楼梯内力计算查表得跨中最大弯矩值:M= 2/8ql = 16.8x42/8=33.6 KN*m3) 配筋验算选用C25砼,二级钢筋;f c =11.9 N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=160-20=140mm0(s c y A h f b f =(14011.91000=⨯⨯ =868mm 2选用12 @120 满足要求。
一跑板式楼梯{商业楼梯}[]已知:层高 3.0m ;踏步尺寸165*280;平台板1100m*1100m ;踏步板1100*4200;踏步板与水平面的夹角31度,则cosa=0.857;计算长度Ln=5.4m ;取板厚为220mm 。
4) 楼梯荷载恒荷载:楼梯面荷载按2.1KN/m 2计算,同楼面板做法。
楼梯段:面层2.1*1*(0.28+0.165)/0.28=3.14KN/m踏步27*0.165*0.28/2*1/0.28=2.23 KN/m斜板砼27*0.220/0.857=6.93 KN/m合计:3.14+2.23+6.93=12.3 KN/m活荷载:2.0 KN/m 2楼梯板段荷载设计值:1.2*12.3+1.4*2.0=17.6 KN/m1.35*12.3+0.7*1.4*2.0=18.6KN/m取18.6 KN/m5) 楼梯内力计算查表得跨中最大弯矩值:M= 2/8ql = 18.6x5.42/8=67.8 KN*m6) 配筋验算选用C30砼,二级钢筋;f c =14.3N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=220-20=200mm200(2)s c c y A h h M f b f b f =--26(200200267.81014.31000)14.31000300=-⨯⨯⨯⨯⨯=1206mm2选用14 @120 满足要求。
双跑板式楼梯{一号楼梯}[]已知:层高4.2m;踏步尺寸175*300;平台板1300*2600;踏步板1300*3600;踏步板与水平面的夹角30.26度,则cosa=0.864;计算长度Ln=4.9m;取板厚为180mm。
7)楼梯荷载恒荷载:楼梯面层35mm,22*0.035=0.77 KN/m2楼梯段:面层0.77*1*(0.3+0.175)/0.3=1.22KN/m踏步27*0.175*0.3/2*1/0.3=2.36 KN/m斜板砼27*0.180/0.864=5.63 KN/m合计:1.22+2.36+5.63=9.21 KN/m平台板:面层0.77*1=0.77 KN/m平台板砼27*0.180=4.86 KN/m合计:0.77+4.86=5.63 KN/m活荷载:3.5 KN/m2楼梯板段荷载设计值:1.2*9.21+1.4*3.5=15.95 KN/m1.35*9.21+0.7*1.4*3.5=15.86 KN/m取16 KN/m平台板段荷载设计值:1.2*5.63+1.4*3.5=11.66 KN/m取11.7 KN/m8)楼梯内力计算查表得跨中最大弯矩值:M= [ap1(a+2b )+b 2p2]2/(8p1Ln 2)= [3.6*16( 3.6+2*1.3)+1.32*11.7]2/(8*16*4.92)= [357.1+19.8]2/3073.3=46.2 KN*m9) 配筋验算选用C25砼,二级钢筋;f c =11.9 N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=180-15=165mm 200(2)s c c y A h h M f b f b f =--26(165165246.21011.91000)11.91000300=--⨯⨯⨯⨯⨯ =1011mm 2选用12 @120 满足要求。
三跑板式楼梯{二号楼梯}[]已知:层高4.2m ;踏步尺寸175*300;平台板1500*1500;踏步板1500*1200、1500*2400;踏步板与水平面的夹角30.26度,则cosa=0.864;取板厚为180mm 。
1) 楼梯荷载恒荷载:楼梯面层35mm ,22*0.035=0.77 KN/m 2楼梯段:面层0.77*1*(0.3+0.175)/0.3=1.22KN/m踏步27*0.175*0.3/2*1/0.3=2.36 KN/m斜板砼27*0.160/0.864=5 KN/m合计:1.22+2.36+5=8.58 KN/m平台板:面层0.77*1=0.77 KN/m平台板砼27*0.160=4.32 KN/m合计:0.77+4.32=5.09 KN/m活荷载:3.5 KN/m 2楼梯板段荷载设计值:1.2*8.58+1.4*3.5=15.2 KN/m取15.2 KN/m平台板段荷载设计值:1.2*5.09+1.4*3.5=11.01 KN/m取11 KN/m2) 楼梯内力计算● 两边平台中间踏步楼梯段计算得跨中最大弯矩值:得支反力为25.6 M=25.6*1.875-11*1.275*(1.275/2+0.6)-15.2*0.6*0.6/2= 27.9KN*m 选用C25砼,二级钢筋;f c =11.9 N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=160-15=145mm 200(2)s c c y A h h M f b f b f =--26(145145227.91011.91000)11.91000300=--⨯⨯⨯⨯⨯ =681.8mm 2选用12 @150 满足要求。
● 一边平台的楼梯段计算平台处荷载11+25.6*1.5/1.5/1.5=28.07 KN/m 踏步处荷载15.2 KN/m查表得跨中最大弯矩值:M= [ap1(a+2b )+b 2p2]2/(8p1Ln 2)= [1.5*28.1( 1.5+2*2.65)+2.652*15.2]2/(8*28.1*4.152)= [285.6+112.4]2/3858=40 KN*m3) 配筋验算选用C25砼,二级钢筋;f c =11.9 N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=180-15=165mm200(2)s c c y A h h M f b f b f =--=1008mm 2选用14 @120 满足要求。
一跑板式楼梯{3.4号别墅楼梯}[]已知:层高3.0m ;踏步尺寸175*250;平台板无;踏步板900*4000;踏步板与水平面的夹角35度,则cosa=0.819;计算长度Ln=4.0m ;取板厚为160mm 。
10) 楼梯荷载恒荷载:楼梯面荷载按2.1KN/m 2计算,同楼面板做法。
楼梯段:面层2.1*1*(0.25+0.175)/0.25=3.57KN/m踏步27*0.175*0.25/2*1/0.25=2.16 KN/m斜板砼27*0.160/0.819=5.27 KN/m合计:3.57+2.16+5.27=11 KN/m活荷载:2.0 KN/m 2楼梯板段荷载设计值:1.2*11+1.4*2.0=16 KN/m1.35*11+0.7*1.4*2.0=16.8 KN/m取16.8 KN/m11) 楼梯内力计算查表得跨中最大弯矩值:M= 2/8ql = 16.8x42/8=33.6 KN*m 12) 配筋验算选用C25砼,二级钢筋;f c =11.9 N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=160-20=140mm200(2)s c c y A h h M f b f b f =--=868mm2选用12 @120 满足要求。
一跑板式楼梯{商业楼梯}[]已知:层高 3.0m;踏步尺寸165*280;平台板1100m*1100m;踏步板1100*4200;踏步板与水平面的夹角31度,则cosa=0.857;计算长度Ln=5.4m;取板厚为220mm。
13)楼梯荷载恒荷载:楼梯面荷载按2.1KN/m2计算,同楼面板做法。
楼梯段:面层2.1*1*(0.28+0.165)/0.28=3.14KN/m踏步27*0.165*0.28/2*1/0.28=2.23 KN/m斜板砼27*0.220/0.857=6.93 KN/m合计:3.14+2.23+6.93=12.3 KN/m活荷载:2.0 KN/m2楼梯板段荷载设计值:1.2*12.3+1.4*2.0=17.6 KN/m1.35*12.3+0.7*1.4*2.0=18.6KN/m取18.6 KN/m14)楼梯内力计算查表得跨中最大弯矩值:M=2/8ql= 18.6x5.42/8=67.8 KN*m15)配筋验算选用C30砼,二级钢筋;f c=14.3N/mm2;f y=300 N/mm2截面配筋验算:计算高度h0=220-20=200mm200(2)s c c y A h h M f b f b f =--26(200200267.81014.31000)14.31000300=--⨯⨯⨯⨯⨯ =1206mm 2 选用14 @120 满足要求。
双跑板式楼梯{一号楼梯}[]已知:层高4.2m ;踏步尺寸175*300;平台板1300*2600;踏步板1300*3600;踏步板与水平面的夹角30.26度,则cosa=0.864;计算长度Ln=4.9m ;取板厚为180mm 。
16) 楼梯荷载恒荷载:楼梯面层35mm ,22*0.035=0.77 KN/m 2楼梯段:面层0.77*1*(0.3+0.175)/0.3=1.22KN/m踏步27*0.175*0.3/2*1/0.3=2.36 KN/m斜板砼27*0.180/0.864=5.63 KN/m合计:1.22+2.36+5.63=9.21 KN/m平台板:面层0.77*1=0.77 KN/m平台板砼27*0.180=4.86 KN/m合计:0.77+4.86=5.63 KN/m活荷载:3.5 KN/m 2楼梯板段荷载设计值:1.2*9.21+1.4*3.5=15.95 KN/m1.35*9.21+0.7*1.4*3.5=15.86 KN/m取16 KN/m平台板段荷载设计值:1.2*5.63+1.4*3.5=11.66 KN/m取11.7 KN/m17) 楼梯内力计算查表得跨中最大弯矩值:M= [ap1(a+2b )+b 2p2]2/(8p1Ln 2)= [3.6*16( 3.6+2*1.3)+1.32*11.7]2/(8*16*4.92)= [357.1+19.8]2/3073.3=46.2 KN*m18) 配筋验算选用C25砼,二级钢筋;f c =11.9 N/mm 2 ;f y =300 N/mm 2 截面配筋验算:计算高度h 0=180-15=165mm 200(2)s c c y A h h M f b f b f =--26(165165246.21011.91000)11.91000300=--⨯⨯⨯⨯⨯ =1011mm 2选用12 @120 满足要求。
