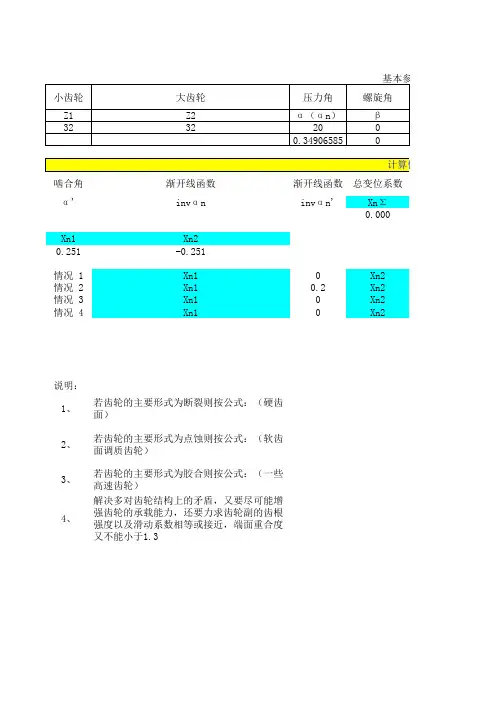

基本参数
小齿轮大齿轮压力角螺旋角变位前中心距Z1Z2α（αn）βA
94320032.5
0.349065850
计算值
啮合角渐开线函数渐开线函数总变位系数端面啮合角α'invαn invαn'XnΣαt
0.6720.34906585
20 Xn1Xn2
0.2510.42068168
情况 1Xn10.44317567Xn20.228506002情况 2Xn10.37879952Xn20.292882154情况 3Xn10.28066266Xn20.391019021情况 4Xn10.57394491Xn20.097736772说明：
1、若齿轮的主要形式为断裂则按公式：（硬齿面）Xn1
2、若齿轮的主要形式为点蚀则按公式：（软齿面调质齿轮）Xn1
3、若齿轮的主要形式为胶合则按公式：（一些高速齿轮）Xn1
4、解决多对齿轮结构上的矛盾，又要尽可能增强齿轮的承载能Xn1
实际中心距齿顶高系数顶隙系数法向模数
A'ha*(han*)C*(Cn*)Mn
33.27510.25 1.25
端面啮合角渐开线函数渐开线函数传动比
αt'invαt invαt'i
0.408276490.014904380.02430724.777778
23.3925199
=XnΣ/（(Z2/Z1)+1）+((Z2/Z1)-1)/（2*((Z2/Z1)+1）)
=（XnΣ/（(Z2/Z1)+1））*((Z1+12)/(Z1+2))+8/(Z2+8)
=XnΣ/（(Z2/Z1)+1）+((Z2/Z1)-1)/((Z2/Z1)+1+0.4*Z2）=XnΣ/（(Z2/Z1)+1）+7*((Z2/Z1)-1)/（10*((Z2/Z1)+1）)
