铝合金型材挤压模具设计与维修

铝型材热挤压模具标准一、模具设计1.依据产品要求，设计模具结构，考虑材料流动性、成型工艺和模具使用寿命。

2.根据生产规模和批量要求，确定模具大小、尺寸精度和结构形式。

3.优化模具设计，减少模具制造难度和成本，提高生产效率。

二、模具材料1.根据模具使用要求选择合适的材料，如铝合金、钢材等。

2.考虑材料的热处理性能、硬度、韧性等指标，确保模具具有足够的强度和耐磨性。

3.对材料进行质量检验，确保无缺陷和不良品。

三、模具制造1.严格遵守制造工艺流程，确保模具制造精度和质量。

2.对制造过程中使用的工具、量具进行定期检查和维护，确保精度。

3.对制造完成的模具进行质量检验，确保符合设计要求。

四、模具测试1.对制造完成的模具进行压力测试，确保其强度和密封性能。

2.对模具进行试模生产，检查产品是否符合设计要求，并对模具进行调整和优化。

3.对模具进行寿命测试，评估其使用性能和使用寿命。

五、模具维护1.定期对模具进行检查和维护，确保其正常运转和使用寿命。

2.对模具进行保养，如清洗、润滑等，保持其清洁度和润滑度。

3.对损坏的模具进行修复或更换，确保生产正常进行。

六、模具报废1.当模具达到使用寿命或损坏严重时，应进行报废处理。

2.对报废的模具进行分类处理，如回收再利用或废弃处理。

3.对报废模具进行处理时，应遵守相关环保法规和规定。

七、模具安全1.模具设计应考虑操作安全，避免存在安全隐患。

2.操作人员应经过专业培训，熟悉模具操作流程和安全规范。

3.生产现场应设置安全警示标识，加强安全宣传和教育。

4.对存在安全隐患的模具应立即停止使用，并进行整改。

5.八、模具环保在模具设计和制造过程中应尽量采用环保材料和工艺，减少对环境的影响。

具体措施包括：减少能源消耗和碳排放量；采用环保型润滑剂和清洗剂；对报废模具进行环保处理等。

同时加强员工环保意识的培养和教育。

九、总结铝型材热挤压模具标准是指导模具设计、制造、测试和维护的重要依据。

通过严格执行这些标准可以确保模具的质量和使用寿命提高生产效率降低成本同时保障操作人员的安全并保护环境实现可持续发展目标提高企业的综合竞争力。

1挤压模具介绍挤压模具结构设计和制造环节较多，包括选材、设计、制造、修模等环节，其成本占到型材挤压生产成本的35%左右。

在型材加工生产中，一般有两种主要挤压方法：分流组合模挤压法和穿孔针挤压法。

前者加工起来简单且成本较低，后者成本高且应用范围较小，在实际型材加工生产中，分流组合模应用更为广泛。

1.1挤压模具的工作条件。

对于大截面复杂型材的挤压成形，挤压难度比较大，对挤压模具的结构与形状要求也很高，特别是对于这种断面形状较复杂，壁厚相差悬殊，断面面积及外接圆大，多腔空心等型材，挤压模具的工作条件变得更加恶劣。

因此，对挤压模具要求较高，主要有如下几个方面：一是高温高压条件下工作；二是要具有较好的抗磨损能力；三是具有很高的强度和韧性，避免在工作中出现应力集中而使模具破坏。

1.2挤压模具的分类。

挤压模具种类很多，根据不同的分类条件可以进行归类。

分类的主要依据有模具结构和模孔压缩区断面外形。

分流组合模在目前是应用最为广泛的一种模具形式，平面分流组合模的组成结构主要包括上模、下模、定位销和联结螺钉四个部分，其工作原理是在一定的挤压力作用下，锅淀通过分流孔被分流成金属流，流经焊合室进行汇集和傅合，最终由模芯和模孔流出，形成具有所要求几何形状的型材产品。

1.3模具的设计步骤。

实际生产中，产品类型、工艺方法、设备和模具结构都是影响模具设计过程的重要因素。

但是在设计过程中，挤压模具模腔的设计一般按照以下步骤进行：1.3.1模腔参数确定和模孔布置。

模腔参数的确定主要根据挤压机、工艺规程和现场工具设备来确定。

模孔布置合理与否直接影响着模具强度，同时影响金属流动的均匀性。

一般在设计过程中，即使非对称的型材也要尽量保证模孔的对称性，同时使其尽量接近中心紧凑一些。

通常情况下，模孔多设置在同心圆上(模孔之间的间距大于30-50mm，模孔距离模具边缘大于25-50mm，模孔与挤压筒边缘的距离大于20-40mm)。

1.3.2设计模孔尺寸。

铝型材挤压模具修理的基本方法2010年11 月29 日星期一15:37铝型材模具修正的基本目的在于调正金属流速达到基本平均, 并使铝型材尺寸达到理想状态, 通常采用的基本修正方法有阻流、加快和尺寸修理.（一）. 阻流降低金属流出模孔速度的修正方法称为阻流, 常见的阻流方法有四种：（１）锉阻碍角（２）工作带补焊. （３）堆焊（４）打麻点（１）锉阻碍角在模具工作带的入口处, 修成一定的角度称为阻碍角, 做阻碍角是一种最常用的修模方法, 阻碍角一般控制在３度到１２度之间, 当阻碍角超过１５度时不再起作用.（２）工作带补焊.在模具工作带的出口处. 根据需要再焊上一段工作带，其目的是增加这部分工作带的长度. 以加大金属流动的阻力.（３）堆焊在模具端面上需要阻碍的模孔周围焊起一道凸台, 形如一堵墙, 以增加金属的流动阻力.（４）打麻点在模具端面上需要降低金属流部位的模孔周围打上深０. ５～１毫米,直径１～３毫米的密集小坑, 借以增加金属与模具端面的摩擦阻力.分流模的阻碍方法与平模不同, 主要是通过调整分流孔的行式来改变金属分配量, 从而改变金属的流量. 当增加模芯的入口角度时, 金属流速减低, 反之, 金属的流速增加。

在模具端面上平行于模孔, 距离约为５毫米处磨几条沟槽, 也可以有效的降低该部分模孔的流速. 沟槽的斜度, 深度和距离不同, 对流速的影响也不同, 这种方法虽不常用, 但当工作带已经修正过仍不能调整好金属流动时, 可以考虑这种阻碍方法.（二）加快使金属流出模孔速度提高的修模方法称之为加快（１）前加快在模具端面上将需要加快部位的工作带用磨头磨掉一部分, 以减短工作带长度, 从而加快金属流速, 这种加快方法称之为前加快, 磨削时, 其范围应尽可能少大一些, 而且要平滑, 否则会起相反作用. 这种方法会缩短模具寿命.（２）加快角用锉刀在模具工作带出口端打一斜角, 缩短了工作带, 减少了金属流动时摩擦阻力, 以加速金属的流动, 这种方法称之为加快角.（３）后加快用模枪从模具出口端伸入到工作带处. 通过打磨缩短工作带的长度, 从而使金属流动加速, 称之为后加快.（４）分流模的加快对分流模某一部位加快时, 可以用模枪把模芯后的凸起部分. 模掉一部分以增加金属的流量, 从而使金属流动加快另外一种方法是通过调整分流孔的面积和位置来改变金属的流量, 从而达到调整金属流速的目的.（三）尺寸修理挤压型材的尺寸.壁厚和外形,不符合挤压公差尺寸要求时,应对模孔尺寸进行修理.产品出材尺寸小时需要扩大模孔,反之需要缩小模孔.（１）扩大模孔尺寸扩大模孔尺寸时,用锉刀将需要扩大部位的工作带锉掉一部分,扩大时锉刀一定要与工作带垂直,确保修正后工作带不内斜或外斜。

大型铝合金型材的模具设计制作与维修邵莲芬(西南铝业集团有限公司)摘要：介绍了大型铝合金型材的特点，着重讨论各种大型材的模具结构、尺寸设计以及模具制造与修理等方面的关键问题，根据生产实践经验，例举了几种典型复杂模具的设计和试生产情况，有较好的实用价值。

关键词：大型铝合金型材；模具设计；制造；修理；分流孔；阻流随着现代化经济的高速发展，铝合金型材正向着大型化、薄壁扁宽化、尺寸高精度化、形状复杂化的方向发展。

由于铝型材本身具备诸多优点，它的应用范围已拓展到航空航天、交通运输、机械制造和电子电力等各个领域。

也由于大型型材可带来巨大的经济和社会效益，各大铝业公司都先后购进大型挤压机，加大资金投入生产大型铝合金型材。

1 大型铝合金挤压型材的特点界定大型型材一般是根据它的外形尺寸或断面积大小：(1)型材的宽度或外接圆直径大于250 mm；(2)型材的断面积大于2 000 mm2；(3)型材交货长度大于10 m。

诸如薄壁扁宽且宽厚比大于130的型材，见图1a；多孔中空复杂断面型材，见图1b；加强筋高度H＞80 mm的中空型材，见图1c；壁厚差较大、中空带实心的大断面型材，见图1d；空心部分位于型材边缘的型材，见图1e等。

类似这些典型型材的模具模腔形状和相关尺寸都相当繁杂、挤压时的温度场、速度场和应力应变场难于控制，所以模具的设计、制作和维修都具有一定的难度。

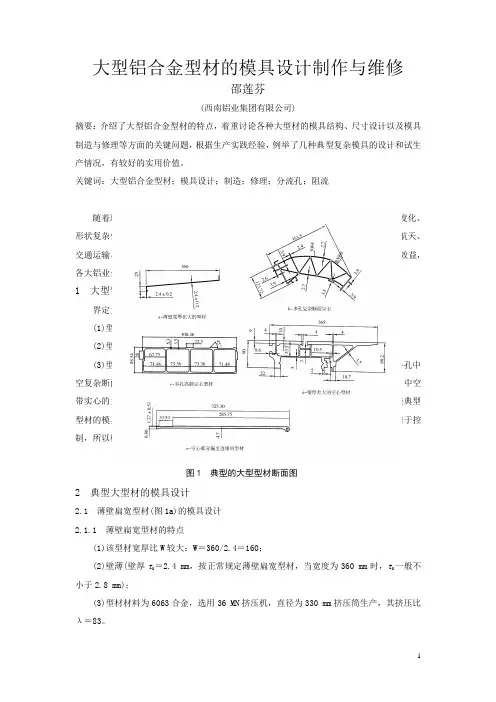

图1 典型的大型型材断面图2 典型大型材的模具设计2.1 薄壁扁宽型材(图1a)的模具设计2.1.1 薄壁扁宽型材的特点(1)该型材宽厚比W较大：W＝360/2.4＝160；(2)壁薄(壁厚t0＝2.4 mm，按正常规定薄壁扁宽型材，当宽度为360 mm时，t0一般不小于2.8 mm)；(3)型材材料为6063合金，选用36 MN挤压机，直径为330 mm挤压筒生产，其挤压比λ＝83。

薄壁扁宽型材的模具设计简图见图2。

2.1.2 本例模子设计方案的特点(1)本例型材采用分流焊合挤压法生产。

铝合金型材挤压模具设计与维修1. 引言铝合金型材挤压模具在铝型材行业中起着至关重要的作用。

它们被用于生产各种形状的铝型材，如角铁、型材等。

本文将介绍铝合金型材挤压模具的设计原理和常见的维修方法。

2. 铝合金型材挤压模具设计原理铝合金型材挤压模具的设计需要考虑以下几个原理：2.1 材料选择选择合适的材料对模具的使用寿命和产品质量至关重要。

常见的模具材料包括钢、铜、铝和塑料等。

根据具体的挤压工艺和产品要求，选择合适的材料。

2.2 模具结构设计模具的结构设计需要考虑产品的形状和尺寸，以及挤压工艺。

合理的结构设计能够提高生产效率和产品质量。

常见的模具结构包括单腔、多腔、复合腔等。

2.3 润滑系统设计润滑系统对模具的使用寿命和产品质量起着重要作用。

它能够减少模具磨损和摩擦，提高挤压效率。

合理的润滑系统设计包括润滑脂的选择和润滑点的设置等。

3. 铝合金型材挤压模具维修方法铝合金型材挤压模具在长时间的使用过程中会出现磨损和损坏等问题。

以下是常见的模具维修方法：3.1 破损修复当模具出现破损时，可以通过焊接、填补或更换受损部件等方法进行修复。

修复后需要进行合理的热处理以恢复模具的强度和硬度。

3.2 磨损修复模具的磨损是常见的问题。

磨损修复可以通过表面修复、磨削或补焊等方法进行。

修复后需要进行表面处理，以提高模具的光洁度和耐腐蚀性。

3.3 维护保养定期的维护保养是延长模具寿命的关键。

维护保养包括清洁、润滑和检查等工作。

清洁可以去除模具表面的污垢和油脂，润滑可以减少模具的磨损和摩擦，检查可以及时发现问题并进行修复。

4. 结论铝合金型材挤压模具的设计和维修对铝型材行业的发展至关重要。

合理的设计和及时的维修可以提高模具的使用寿命和产品质量。

建议在设计和使用过程中加强对模具材料和润滑系统的选择，定期进行维护保养。

只有这样，我们才能在铝型材行业中赢得竞争优势，并实现可持续发展。

以上是关于铝合金型材挤压模具设计与维修的简要介绍，希望对您有所帮助。

铝合金型材挤压模具设计与维修铝合金挤压模具是用于生产铝型材的重要工具。

它的设计和维修对于铝型材的生产质量和效率至关重要。

在下面的文章中，我们将详细讨论铝合金挤压模具的设计和维修。

铝合金挤压模具的设计是一个复杂的过程，涉及材料选择、模具结构设计、加工工艺等多个方面。

首先，对于挤压模具的材料选择，通常应选择高强度、高耐磨和高导热性能的材料。

常用的材料包括工具钢和硬质合金等。

选择合适的材料可以提高模具的使用寿命和生产效率。

其次，模具结构设计是挤压模具设计的关键。

模具结构应简单、紧凑，以提高生产效率。

同时，模具结构还需要考虑挤压材料的特性，如铝型材的导热性和润滑性等。

在设计过程中，应充分考虑模具的冷却和润滑等问题，以提高模具的散热性能和延长使用寿命。

第三，挤压模具的加工工艺也是模具设计的重要部分。

加工工艺应根据挤压成型的要求确定，包括模具的加工精度和表面质量等。

挤压模具一般采用机械加工和热处理等工艺。

机械加工可以保证模具的尺寸精度和表面质量，而热处理可以提高模具的硬度和耐磨性。

挤压模具的维修是保证模具长期使用的重要环节。

模具在使用过程中，可能会出现磨损、开裂和变形等问题，需要及时进行维修。

模具维修的方法包括修复、焊接和微雕等。

修复是指修复模具表面的磨损和划伤，可以采用打磨和抛光等方法。

焊接是指修补模具的开裂和损坏，可以采用电弧焊接或激光焊接等方法。

微雕是指修复模具的细微缺陷，可以通过微电解和电火花加工等方法进行修复。

在进行模具维修之前，应首先进行模具的分析和评估。

分析包括模具的磨损和损坏情况，以及原因和影响等。

评估包括模具的修复难度和成本等。

只有分析清楚和评估准确，在维修过程中才能取得良好的效果。

总结起来，铝合金挤压模具的设计和维修是保证铝型材生产质量和效率的重要环节。

设计时应选择合适的材料、设计合理的模具结构和加工精度。

维修时应进行模具分析和评估，选择合适的修复方法。

只有科学合理地进行设计和维修，才能保证挤压模具的稳定性和使用寿命。

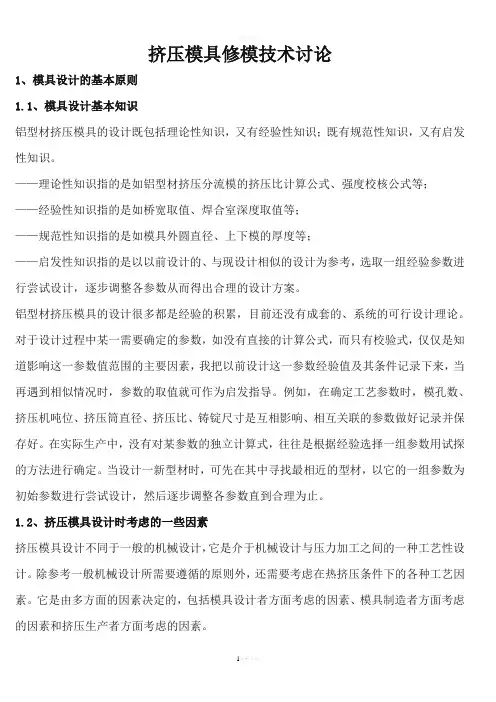

挤压模具修模技术讨论1、模具设计的基本原则1.1、模具设计基本知识铝型材挤压模具的设计既包括理论性知识，又有经验性知识；既有规范性知识，又有启发性知识。

——理论性知识指的是如铝型材挤压分流模的挤压比计算公式、强度校核公式等；——经验性知识指的是如桥宽取值、焊合室深度取值等；——规范性知识指的是如模具外圆直径、上下模的厚度等；——启发性知识指的是以以前设计的、与现设计相似的设计为参考，选取一组经验参数进行尝试设计，逐步调整各参数从而得出合理的设计方案。

铝型材挤压模具的设计很多都是经验的积累，目前还没有成套的、系统的可行设计理论。

对于设计过程中某一需要确定的参数，如没有直接的计算公式，而只有校验式，仅仅是知道影响这一参数值范围的主要因素，我把以前设计这一参数经验值及其条件记录下来，当再遇到相似情况时，参数的取值就可作为启发指导。

例如，在确定工艺参数时，模孔数、挤压机吨位、挤压筒直径、挤压比、铸锭尺寸是互相影响、相互关联的参数做好记录并保存好。

在实际生产中，没有对某参数的独立计算式，往往是根据经验选择一组参数用试探的方法进行确定。

当设计一新型材时，可先在其中寻找最相近的型材，以它的一组参数为初始参数进行尝试设计，然后逐步调整各参数直到合理为止。

1.2、挤压模具设计时考虑的一些因素挤压模具设计不同于一般的机械设计，它是介于机械设计与压力加工之间的一种工艺性设计。

除参考一般机械设计所需要遵循的原则外，还需要考虑在热挤压条件下的各种工艺因素。

它是由多方面的因素决定的，包括模具设计者方面考虑的因素、模具制造者方面考虑的因素和挤压生产者方面考虑的因素。

——从模具设计者方面来看，挤压机的结构是首要考虑的问题，设计出来的模具用于哪种类型的挤压机上生产，这种型材在该挤压机上能否进行挤压，这种挤压机能否挤压出所要求的压出长度，制品所要求的形状、尺寸和位置公差能否达到要求，模子的材料、结构和外形尺寸，模孔数目、模孔尺寸、舌型比和挤压比，以及在挤压的时候所受到的各种应力、应变等，都是设计者所要考虑的问题。

铝合金型材挤压工艺一、引言铝合金型材在现代制造业中扮演着重要的角色，其具有重量轻、强度高、耐腐蚀等优点，因此在建筑、交通、电子、航空等领域得到广泛应用。

而铝合金型材的生产加工采用挤压工艺成为主流趋势，因为挤压工艺可以实现高效率、低成本、灵活性强等优势。

本文将就铝合金型材挤压工艺进行详细的介绍，包括挤压工艺的原理和流程，工艺参数的优化，设备的选择和维护等方面，旨在为相关行业提供指导和参考。

二、挤压工艺的原理和流程挤压是一种将金属通过压力挤压成型的加工方法，它是铝合金型材的常用生产工艺。

挤压过程通过金属在一定条件下受到挤压力而发生形变，从而获得所需的截面形状。

一般来说，挤压工艺包括以下几个步骤：1.模具设计和制造挤压工艺的第一步是进行模具设计和制造。

模具的设计要满足产品的形状和尺寸要求，同时考虑金属的流动性和挤压后的变形情况。

模具的制造需要选用耐磨、高强度的材料，以确保模具的稳定性和寿命。

2.铝合金型材的选择在挤压工艺中，选择合适的铝合金型材是非常关键的一步。

不同的合金成分会影响挤压的难易程度和成品的性能。

通常使用的铝合金包括6000系列和7000系列，它们具有良好的挤压性能和机械性能。

3.挤压过程挤压过程是铝合金型材生产中最关键的一步。

在挤压过程中，铝型材通过挤压机的挤压头部分受到一定的挤压力，从而在模具中形成所需的截面形状。

挤压速度、挤压力和温度是影响挤压质量的重要工艺参数，需要严格控制。

4.后处理工艺挤压成型后的铝合金型材还需要进行后处理工艺，包括去毛刺、锯切、拉伸、热处理等。

这些工艺主要是为了改善铝合金型材的表面质量和性能。

三、挤压工艺参数的优化挤压工艺参数的优化是铝合金型材生产中非常重要的一环。

通过合理的工艺参数优化，可以提高型材的表面质量、机械性能和成品率，降低能耗和生产成本。

1.挤压速度挤压速度是影响挤压成品质量的重要参数。

过快的挤压速度会导致金属晶粒的变形和拉伸，从而影响型材的表面质量；而过慢的挤压速度则会增加挤压力，增加能耗和降低生产效率。

铝型材挤压模具修理的基本方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]铝型材挤压模具修理的基本方法2010年11月29日星期一 15:37铝型材模具修正的基本目的在于调正金属流速达到基本平均,并使铝型材尺寸达到理想状态,通常采用的基本修正方法有阻流、加快和尺寸修理.（一）.阻流降低金属流出模孔速度的修正方法称为阻流,常见的阻流方法有四种：（１）锉阻碍角（２）工作带补焊.（３）堆焊（４）打麻点（１）锉阻碍角在模具工作带的入口处,修成一定的角度称为阻碍角,做阻碍角是一种最常用的修模方法,阻碍角一般控制在３度到１２度之间,当阻碍角超过１５度时不再起作用.（２）工作带补焊.在模具工作带的出口处.根据需要再焊上一段工作带，其目的是增加这部分工作带的长度.以加大金属流动的阻力.（３）堆焊在模具端面上需要阻碍的模孔周围焊起一道凸台,形如一堵墙,以增加金属的流动阻力.（４）打麻点在模具端面上需要降低金属流部位的模孔周围打上深０.５～１毫米,直径１～３毫米的密集小坑,借以增加金属与模具端面的摩擦阻力.分流模的阻碍方法与平模不同,主要是通过调整分流孔的行式来改变金属分配量,从而改变金属的流量.当增加模芯的入口角度时,金属流速减低,反之,金属的流速增加。

在模具端面上平行于模孔,距离约为５毫米处磨几条沟槽,也可以有效的降低该部分模孔的流速.沟槽的斜度,深度和距离不同,对流速的影响也不同,这种方法虽不常用,但当工作带已经修正过仍不能调整好金属流动时,可以考虑这种阻碍方法.（二）加快使金属流出模孔速度提高的修模方法称之为加快（１）前加快在模具端面上将需要加快部位的工作带用磨头磨掉一部分,以减短工作带长度,从而加快金属流速,这种加快方法称之为前加快,磨削时,其范围应尽可能少大一些,而且要平滑,否则会起相反作用.这种方法会缩短模具寿命.（２）加快角用锉刀在模具工作带出口端打一斜角,缩短了工作带,减少了金属流动时摩擦阻力,以加速金属的流动,这种方法称之为加快角.（３）后加快用模枪从模具出口端伸入到工作带处.通过打磨缩短工作带的长度,从而使金属流动加速,称之为后加快.（４）分流模的加快对分流模某一部位加快时,可以用模枪把模芯后的凸起部分.模掉一部分以增加金属的流量,从而使金属流动加快另外一种方法是通过调整分流孔的面积和位置来改变金属的流量,从而达到调整金属流速的目的.（三）尺寸修理挤压型材的尺寸.壁厚和外形,不符合挤压公差尺寸要求时,应对模孔尺寸进行修理.产品出材尺寸小时需要扩大模孔,反之需要缩小模孔.（１）扩大模孔尺寸扩大模孔尺寸时,用锉刀将需要扩大部位的工作带锉掉一部分,扩大时锉刀一定要与工作带垂直,确保修正后工作带不内斜或外斜。

(液压英才网豆豆转载6063铝合金型材以其良好的塑性、适中的热处理强度、良好的焊接性能以及阳极氧化处理后表面华丽的色泽等诸多优点而被广泛应用。

但在生产过程中经常会出现一些缺陷而致使产品质量低下,成品率降低,生产成本增加,效益下降,最终导致企业的市场竞争能力下降。

因此,从根源上着手解决6063铝合金挤压型材的缺陷问题是企业提高自身竞争力的一个重要方面。

笔者根据多年的铝型材生产实践,在此对6063铝合金挤压型材常见缺陷及其解决办法作一总结,和众多同行交流,以期相互促进。

1 划、擦、碰伤划伤、擦伤、碰伤是当型材从模孔流出以及在随后工序中与工具、设备等相接触时导致的表面损伤。

1.1 主要原因①铸锭表面附着有杂物或铸锭成分偏析。

铸锭表面存在大量偏析浮出物而铸锭又未进行均匀化处理或均匀化处理效果不好时,铸锭内存在一定数量的坚硬的金属颗粒,在挤压过程中金属流经工作带时,这些偏析浮出物或坚硬的金属颗粒附着在工作带表面或对工作带造成损伤,最终对型材表面造成划伤;②模具型腔或工作带上有杂物,模具工作带硬度较低,使工作带表面在挤压时受伤而划伤型材;③出料轨道或摆床上有裸露的金属或石墨条内有较硬的夹杂物,当其与型材接触时对型材表面造成划伤;④在叉料杆将型材从出料轨道上送到摆床上时,由于速度过快造成型材碰伤;⑤在摆床上人为拖动型材造成擦伤;⑥在运输过程中型材之间相互摩擦或挤压造成损伤。

1.2 解决办法①加强对铸锭质量的控制;②提高修模质量,模具定期氮化并严格执行氮化工艺;③用软质毛毡将型材与辅具隔离,尽量减少型材与辅具的接触损伤;④生产中要轻拿轻放,尽量避免随意拖动或翻动型材;⑤在料框中合理摆放型材,尽量避免相互摩擦。

2机械性能不合格:2.1 主要原因①挤压时温度过低,挤压速度太慢,型材在挤压机的出口温度达不到固溶温度,起不到固溶强化作用;②型材出口处风机少,风量不够,导致冷却速度慢,不能使型材在最短的时间内降到200℃以下,使粗大的Mg2Si过早析出,从而使固溶相减少,影响了型材热处理后的机械性能③铸锭成分不合格,铸锭中的Mg、Si含量达不到标准要求;④铸锭未均匀化处理,使铸锭组织中析出的Mg2Si相无法在挤压的较短时间内重新固溶,造成固溶不充分而影响了产品性能;⑤时效工艺不当、热风循环不畅或热电偶安装位置不正确,导致时效不充分或过时效。

铝型材热挤压模具的使用维护与管理对于确保产品质量、延长模具寿命和提高生产效率非常重要。

以下是一些关于铝型材热挤压模具的使用、维护和管理的建议：使用阶段：1. 操作培训：确保操作人员接受了适当的培训，了解模具的使用方法和操作流程，以减少错误操作的风险。

2. 预热：在开始挤压之前，确保模具处于适当的温度，避免温度不均匀导致产品质量问题。

3. 调整参数：根据具体铝合金材料和产品要求，适当调整挤压参数，如温度、挤压速度、挤压力等。

4. 模具润滑：使用适当的模具润滑剂，确保挤压过程中铝型材能够顺畅流动，减少摩擦和磨损。

5. 生产监控：实时监控挤压过程，注意是否有异常情况发生，及时采取措施防止质量问题。

维护阶段：1. 定期保养：按照模具制造商的建议，制定定期保养计划，包括清洁、润滑和检查。

2. 清洁模具：在停机期间，使用适当的工具和方法清洁模具，确保其表面干净，避免杂质附着。

3. 润滑维护：根据润滑剂厂商的建议，定期为模具添加润滑剂，以减少摩擦和磨损。

4. 检查损伤：定期检查模具是否有损伤、磨损或裂纹，如发现问题，及时进行修复或更换。

5. 保持记录：记录模具的使用情况、维护记录和问题反馈，以便追踪模具寿命和性能。

管理阶段：1. 库存管理：确保有足够的备用模具，以备不时之需，避免生产中断。

2. 模具轮换：如有多个相同模具，定期进行轮换，分摊使用压力，延长模具寿命。

3. 专业维修：遇到严重问题时，及时联系专业的模具维修机构，避免因错误修复而影响模具性能。

4. 数据分析：收集模具使用和维护数据，进行分析，找出潜在问题和改进机会。

5. 员工培训：不断提升操作人员的技能和知识，使其能够更好地使用和维护模具。

总之，铝型材热挤压模具的使用维护与管理需要综合考虑操作、保养和管理等方面，以确保模具的稳定性能、延长寿命，并确保生产的产品质量。

定期维护、科学管理和不断的改进是1/ 2关键。

2/ 2。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载建筑铝合金型材的模具设计地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容建筑铝合金型材（窗用）的模具设计摘要为了适应不同的地区、不同系列、不同用途的门窗结构以及其他的建筑结构需要，建筑铝合金型材的品种繁多，规格的范围也是十分的宽广。

据不完全的统计，世界上已经出现了上万种建筑型材。

建筑铝合金型材一般采用挤压的方法得到，而挤压工模具对于实现整个的挤压过程是有着十分重要意义的。

工具和模具结构的合理性是实现任何挤压的工艺过程的基础。

因为工模具结构是传递挤压力以及使金属产生挤压变形的关键部件；模具是使产品成形，并保证正确的形状、尺寸以及精度的基本部分；同时模具是保证挤压产品的内外表面质量中最重要因素之一；并且在一定程度上，模具可以控制产品的力学性能和内部组织。

因此，合理的挤压模具设计可以说是实现挤压生产中高产、低耗、优质的最重要保证之一。

本文论述了铝合金挤压模具设计的现状与发展趋势，介绍了挤压模具设计的步骤和关键点。

结合型材的特点设计了模具的分流孔、分流桥、模芯、焊合室、模孔、工作带和空刀的结构与尺寸。

关键词：建筑铝合金型材；挤压模具设计；平面分流模Design of extrusion die for aluminum alloy section forwindows of buildingsAbstractIn order to adapt to different regions, different series and different uses of doors ,windows and other architectura l structures’ needs, architectural aluminum profiles and the range ofspecifications is very wide. According to incomplete statistics, the world has been out of the tens of thousands kind of building profiles. Architectural aluminum profiles generally are used by extrusion, and extrusion tooling is great significance to the whole of extrusion process.The consistency of tool and die structure is the basis of achieving any foundation extrusion process. Because the die structure is the key components of passing extrusion pressure and producing metal extrusion; Mold is the essential part of ensuring product’s correct shape, size and precision; The same time, mold is the most important factors to ensure the surface quality of the inner and outer of extrusion product ; The mold can control the mechanical properties and internal organization. Therefore, reasonable extrusion die design is one of the most important assurance of achieving extrusion production high yield, low cost and high quality.This paper discusses the situation and development trend of aluminum extrusion die design, and introduces the steps and key points of extrusion die design. The paper design the structure and size of mold sections’ diversion hole, split bridge, mold cores, welding chamber, the die hole, working part and empty knife.Key Words: Architectural aluminum profile；Design of extrusion die；Planar porthole die目录TOC \o "1-3" \h \u HYPERLINK \l _Toc18534 摘要 PAGEREF _Toc18534 IHYPERLINK \l _Toc26707 Abstract PAGEREF _Toc26707 II HYPERLINK \l _Toc4588 第一章绪论 PAGEREF _Toc4588 1HYPERLINK \l _Toc24947 1.1 概述 PAGEREF _Toc24947 1 HYPERLINK \l _Toc5274 1.2 模具在铝合金挤压生产中的重要作用与特殊地位 PAGEREF _Toc5274 1HYPERLINK \l _Toc16869 1.3 国内外铝合金挤压模具技术的现状与发展趋势 PAGEREF _Toc16869 2HYPERLINK \l _Toc8687 1.3.1铝合金挤压模具设计的现状 PAGEREF _Toc8687 2HYPERLINK \l _Toc21885 1.3.2铝合金挤压模具技术的发展与趋势PAGEREF _Toc21885 3HYPERLINK \l _Toc23935 1.3.3国内外模具设计水平比较 PAGEREF _Toc23935 7HYPERLINK \l _Toc17507 1.4 建筑型材的模具设计 PAGEREF_Toc17507 7HYPERLINK \l _Toc7724 1.4.1铝合金民用建筑型材的特点 PAGEREF _Toc7724 8HYPERLINK \l _Toc995 1.4.2民用建筑型材模具设计特点 PAGEREF _Toc995 8HYPERLINK \l _Toc24122 1.4.3 建筑铝合金型材模具设计重点与难点 PAGEREF _Toc24122 8HYPERLINK \l _Toc16049 第二章铝型材挤压工艺 PAGEREF_Toc16049 10HYPERLINK \l _Toc22790 2.1 铝型材模具的设计原则 PAGEREF _Toc22790 10HYPERLINK \l _Toc30795 2.1.1挤压模具设计时应考虑的因素PAGEREF _Toc30795 10HYPERLINK \l _Toc11105 2.1.2模具设计的原则与步骤 PAGEREF _Toc11105 10HYPERLINK \l _Toc3165 2.1.3模具设计的技术条件及基本要求PAGEREF _Toc3165 12HYPERLINK \l _Toc13283 2.2 确定采用平面分流模的原则 PAGEREF _Toc13283 12HYPERLINK \l _Toc29267 2.3 模具材料的选择 PAGEREF_Toc29267 13HYPERLINK \l _Toc6831 2.3.1产品性能分析 PAGEREF _Toc683113HYPERLINK \l _Toc25996 2.3.2挤压模具的工作条件 PAGEREF_Toc25996 14HYPERLINK \l _Toc21245 2.3.3模具材料的合理选择 PAGEREF_Toc21245 15HYPERLINK \l _Toc27628 第三章铝型材挤压模具设计 PAGEREF _Toc27628 17HYPERLINK \l _Toc9359 3.1 制品的分析 PAGEREF _Toc935917HYPERLINK \l _Toc15046 3.1.1 制品尺寸分析 PAGEREF_Toc15046 17HYPERLINK \l _Toc6253 3.1.2 制品结构分析 PAGEREF _Toc625317HYPERLINK \l _Toc15484 3.2 挤压设备的选择 PAGEREF_Toc15484 18HYPERLINK \l _Toc32628 3.2.1 挤压系数 PAGEREF _Toc32628 18HYPERLINK \l _Toc13967 3.2.2 填充系数 PAGEREF _Toc13967 19HYPERLINK \l _Toc10473 3.2.3 挤压力的计算 PAGEREF_Toc10473 19HYPERLINK \l _Toc974 3.3 型材模具结构 PAGEREF _Toc97419HYPERLINK \l _Toc12915 3.3.1 模具外径 PAGEREF _Toc12915 20HYPERLINK \l _Toc10486 3.3.2 模具厚度 PAGEREF _Toc10486 20HYPERLINK \l _Toc15564 3.4 上模设计 PAGEREF _Toc15564 20HYPERLINK \l _Toc24346 3.4.1分流孔的设计 PAGEREF _Toc24346 20HYPERLINK \l _Toc21233 3.4.2 分流桥的设计 PAGEREF_Toc21233 22HYPERLINK \l _Toc19093 3.4.3 模芯的设计 PAGEREF _Toc19093 22HYPERLINK \l _Toc32734 3.5 下模设计 PAGEREF _Toc32734 23HYPERLINK \l _Toc2648 3.5.1焊合室的设计 PAGEREF _Toc264823HYPERLINK \l _Toc12053 3.5.2模孔尺寸的设计 PAGEREF_Toc12053 25HYPERLINK \l _Toc27342 3.5.3模孔工作带的长度确定 PAGEREF _Toc27342 28HYPERLINK \l _Toc5766 3.5.4模孔空刀结构设计 PAGEREF_Toc5766 29HYPERLINK \l _Toc8360 3.6 定位的设计 PAGEREF _Toc836029HYPERLINK \l _Toc7314 3.6.1凸台的设计 PAGEREF _Toc731429HYPERLINK \l _Toc21332 3.6.2定位销的选择 PAGEREF _Toc21332 30HYPERLINK \l _Toc827 3.6.3螺钉的选择 PAGEREF _Toc82730HYPERLINK \l _Toc15344 3.7 强度校核 PAGEREF _Toc15344 30HYPERLINK \l _Toc10689 3.7.1分流桥弯曲应力校核 PAGEREF_Toc10689 30HYPERLINK \l _Toc1261 3.7.2分流孔道抗剪应力校核 PAGEREF _Toc1261 31HYPERLINK \l _Toc60 第四章零件图和装配图 PAGEREF_Toc60 32HYPERLINK \l _Toc14279 4.1上模 PAGEREF _Toc14279 32 HYPERLINK \l _Toc25843 4.2下模 PAGEREF _Toc25843 33 HYPERLINK \l _Toc8577 4.3装配图 PAGEREF _Toc8577 34 HYPERLINK \l _Toc7058 结论 PAGEREF _Toc7058 35HYPERLINK \l _Toc11781 致谢 PAGEREF _Toc11781 36 HYPERLINK \l _Toc5929 参考文献 PAGEREF _Toc5929 37第一章绪论概述铝型材的挤压是指使铝合金的高温铸坯通过专用模具（机头），在挤压机提供的强大压力的作用以及给定速度下，将铝合金从模腔中挤出，来获得所需要的形状、尺寸和具有一定力学性能的铝合金挤压型材[1]。

铝型材挤压模具讲解一、铝型材挤压模具的基本概念1. 定义•铝型材挤压模具是在铝型材挤压生产过程中，用于将加热后的铝坯料通过挤压机的压力作用，使其通过特定形状的模孔，从而形成所需铝型材截面形状的工具。

例如，当需要生产一种带有多个中空腔室的复杂铝型材，如建筑用的隔热断桥铝型材时，就需要专门设计的挤压模具来实现。

2. 重要性•它直接决定了铝型材的形状、尺寸精度和表面质量。

一个设计良好、制造精确的挤压模具能够生产出高质量、符合标准的铝型材。

反之，如果模具存在缺陷，如模孔形状不准确或者表面粗糙度不符合要求，那么生产出来的铝型材可能会出现尺寸偏差、表面缺陷等问题，从而影响其在建筑、航空航天等各个领域的应用。

二、铝型材挤压模具的分类1. 按结构分类•平面分流模•这种模具主要用于生产空心铝型材。

它的特点是在模具内部设有分流桥和分流孔，铝坯料在挤压时先通过分流孔被分成几股金属流，然后在模芯的作用下重新汇合，形成空心型材的形状。

例如，在生产空调用的铝制散热管型材时，平面分流模能够很好地控制金属流动，保证型材的壁厚均匀性。

•实心模•实心模相对简单，主要用于生产实心铝型材。

它只有一个模孔，铝坯料直接通过这个模孔挤出形成所需的实心型材形状。

像一些简单的建筑用铝棒材或者工业用的实心铝型材零部件，就可以使用实心模进行生产。

2. 按用途分类•通用模具•通用模具适用于生产多种规格相近的铝型材。

这类模具的设计具有一定的通用性，可以通过调整一些参数，如挤压速度、模具温度等，来生产不同尺寸但形状相似的型材。

例如，在一些小型铝型材加工厂，为了降低成本，可能会使用通用模具来生产多种类型的建筑装饰用铝型材。

•专用模具•专用模具是为特定的铝型材产品专门设计制造的。

由于是针对某一特定型材的形状、尺寸和性能要求而设计，所以其生产的型材精度和质量更高。

比如航空航天领域中使用的一些特殊形状和高性能要求的铝型材，就需要专门定制的专用模具。

三、铝型材挤压模具的设计要点1. 型材截面分析•在设计模具之前，首先要对铝型材的截面形状进行详细分析。

(液压英才网豆豆转载6063铝合金型材以其良好的塑性、适中的热处理强度、良好的焊接性能以及阳极氧化处理后表面华丽的色泽等诸多优点而被广泛应用。

但在生产过程中经常会出现一些缺陷而致使产品质量低下,成品率降低,生产成本增加,效益下降,最终导致企业的市场竞争能力下降。

因此,从根源上着手解决6063铝合金挤压型材的缺陷问题是企业提高自身竞争力的一个重要方面。

笔者根据多年的铝型材生产实践,在此对6063铝合金挤压型材常见缺陷及其解决办法作一总结,和众多同行交流,以期相互促进。

1 划、擦、碰伤划伤、擦伤、碰伤是当型材从模孔流出以及在随后工序中与工具、设备等相接触时导致的表面损伤。

1.1 主要原因①铸锭表面附着有杂物或铸锭成分偏析。

铸锭表面存在大量偏析浮出物而铸锭又未进行均匀化处理或均匀化处理效果不好时,铸锭内存在一定数量的坚硬的金属颗粒,在挤压过程中金属流经工作带时,这些偏析浮出物或坚硬的金属颗粒附着在工作带表面或对工作带造成损伤,最终对型材表面造成划伤;②模具型腔或工作带上有杂物,模具工作带硬度较低,使工作带表面在挤压时受伤而划伤型材;③出料轨道或摆床上有裸露的金属或石墨条内有较硬的夹杂物,当其与型材接触时对型材表面造成划伤;④在叉料杆将型材从出料轨道上送到摆床上时,由于速度过快造成型材碰伤;⑤在摆床上人为拖动型材造成擦伤;⑥在运输过程中型材之间相互摩擦或挤压造成损伤。

1.2 解决办法①加强对铸锭质量的控制;②提高修模质量,模具定期氮化并严格执行氮化工艺;③用软质毛毡将型材与辅具隔离,尽量减少型材与辅具的接触损伤;④生产中要轻拿轻放,尽量避免随意拖动或翻动型材;⑤在料框中合理摆放型材,尽量避免相互摩擦。

2机械性能不合格:2.1 主要原因①挤压时温度过低,挤压速度太慢,型材在挤压机的出口温度达不到固溶温度,起不到固溶强化作用;②型材出口处风机少,风量不够,导致冷却速度慢,不能使型材在最短的时间内降到200℃以下,使粗大的Mg2Si过早析出,从而使固溶相减少,影响了型材热处理后的机械性能③铸锭成分不合格,铸锭中的Mg、Si含量达不到标准要求;④铸锭未均匀化处理,使铸锭组织中析出的Mg2Si相无法在挤压的较短时间内重新固溶,造成固溶不充分而影响了产品性能;⑤时效工艺不当、热风循环不畅或热电偶安装位置不正确,导致时效不充分或过时效。

大型铝合金型材的挤压模具设计、制作及试模与修理谭炽东1 曾杰1 邵莲芬2（1-兴顺精密模具有限公司 佛山5280612-广东豪美铝业有限公司 清远518540)内容摘要：本文在介绍了大型铝合金型材的特点之后，着重讨论各种大型材的模具结构、尺寸设计以及模具制造与试模修理等方面的关键问题。

根据生产实践并结合作者本人长期生产经验与研究成果，分析了几种典型复杂铝合金型材模具的设计和试生产情况，有较好的实用价值。

关键词：大型铝合金型材、模具设计、制造与修理、分流孔、导流槽、阻流块随着现代化经济的高速发展，铝合金型材正向着大型化、薄壁扁宽化、尺寸高精度化、形状复杂化的方向发展。

由于铝型材本身具备诸多优点，它的应用范围已拓展到航空航天、交通运输、机械制造和电子电力等各个部门。

也由于大型型材可带来巨大的经济和社会效益，各大铝业公司都争先恐后地购进大型挤压机和加大资金投人生产大型铝合金型材。

1 大型铝合金挤压型材的特点界定大型型材一般是根据它的外形尺寸或断面积大小：(1）型材的宽度或外接圆直径大于250mm；(2）型材的断面积大于20cm2；(3）型材交货长度大于10m 。

诸如薄壁扁宽且宽厚比W=L/t＞130 的型材，见图1-a ；多孔中空复杂断面型材，见图1-b ; 加强筋高度H＞80mm的中空型材，见图1-C ；壁厚差较大、中空带实心的大断面型材，见图1-d ；空心部分位于型材边缘的型材，见图1-e 等。

类似这些典型型材的模具模腔形状和相关尺寸都相当繁杂，挤压时的温度场、速度场和应力应变场难于控制，所以模具的设计、制作和维修都具有一定的难度。

2 典型大型材的模具设计及举例2.1薄壁扁宽型材（图1-a）的模具设计2.1.1图1-a型材的工艺特点①该型材宽厚比较大：W=360/2.4=160；②薄壁t0=2.4mm常规条件下的薄壁扁宽型材，当宽度为360mm时，壁厚t0一般不小于2.8mm。

③该型材材料为6063合金，选用36MN挤压机，在Ø330mm挤压筒上生产，其挤压比λ=83。

薄壁铝型材挤压模具设计和维护摘要：挤压模具的设计和养护工作开展，对整个铝型材生产有着重要影响。

基于此，本文主要分析薄壁铝型材的挤压模具设计和分流组合模的设计，最后就提出了加强挤压模具维护措施，希望对相关从业人员的借鉴参考。

关键词：薄壁；铝型材料；挤压模具；设计Abstract：the design of extrusion die and maintenance work，have a important impact on the whole aluminum production.Based on this，this article mainly analyzes the thin-walled aluminum extrusion die design and the design of shunt combination die，finally puts forward the measures for strengthening the extrusion die maintenance，may be a reference for the hope of practitioners.Key words：thin wall；Lu：xingcai materials；Extrusion die；design1 挤压模具概述不仅挤压模具的设计是相当复杂的，而且整个生产流程也是相当错综复杂的，其中不可忽视的环节就是模具设计、原材料的选择、模具的生产等等，然而其成本占挤压模具生产成本的三分之一。

在对型材进行加工的时候，分流组合模具挤压法与穿孔针挤压法是最常见的两种方式。

分流组合模的挤压法应用成本相对较低，穿孔针的挤压方法成本相对较高，应用面较为狭窄，在进行型材加工生产过程时，分流组合模应用则是更加广泛。

1.1挤压模具生产条件分析。

大截面复杂型材的挤压成型，其挤压难度较大，对于挤压模具的结构和形状要求则是更高，特别时在断面形状较为复杂，壁厚差距就较大，断面面积和外接圆较大，多腔空心等的型材，挤压模具工作条件十分恶劣。

铝合金挤压模具原理和设计嘿，朋友们！今天咱来聊聊铝合金挤压模具原理和设计这档子事儿。

你说这铝合金挤压模具啊，就好比是一个神奇的魔法盒子。

咱把铝合金材料放进去，通过一系列巧妙的设计和运作，就能变出各种我们想要的形状来，这多有意思呀！想象一下，这模具就像是一个超级厉害的整形大师，能把那软乎乎的铝合金给雕琢成各种模样。

它的原理呢，其实就是利用压力，把铝合金从一个小口子里挤出来，就像我们挤牙膏一样，只不过这个“牙膏”可硬多了。

在设计这个魔法盒子的时候，那可得费不少心思呢！就像盖房子，你得考虑地基稳不稳呀，结构合不合理呀。

模具的设计也是一样，尺寸得精准吧，不然挤出来的东西歪七扭八的可不行。

还有啊，模具的材质也很重要呢，得足够结实，能经得住那强大的压力，不然“咔嚓”一下坏了，那不就傻眼啦！咱再说说模具的型腔，这可是关键部位呀！它得根据我们想要的产品形状来精心打造。

要是型腔设计得不好，那挤出来的东西不就走样啦？这就好比你想画一只可爱的猫咪，结果画出来像只大老虎，那可不行哟！而且啊，设计模具的时候还得考虑到铝合金的流动性。

这就像水流一样，你得给它设计好通道，让它能顺畅地流过去，不然堵在那里，可就麻烦咯！这可得靠咱的经验和智慧啦。

你说这铝合金挤压模具是不是很神奇呀？它能把普通的铝合金变成各种各样有用的东西，小到一个零件，大到一个大型结构体。

这背后可都是设计师们的心血和智慧呀！咱中国的制造业那可是越来越厉害啦，这铝合金挤压模具的技术也是不断进步。

咱可不能落后呀，得不断学习，不断创新，让我们的模具设计得越来越好，让我们制造出来的东西质量更高，更受大家欢迎！所以呀，大家可别小瞧了这铝合金挤压模具原理和设计，这里面的学问大着呢！咱得好好钻研，让这个魔法盒子为我们创造更多的奇迹！。
