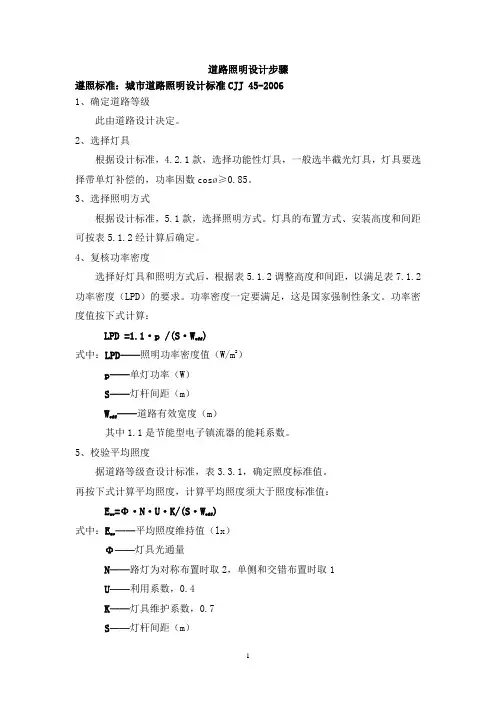

道路照明设计步骤
说明：本设计步骤适用于初学者入门参考之用，实际图纸应经专业负责人、校核、审核审定人等进行审核方可出图。
遵照标准：城市道路照明设计标准CJJ45-2015
一、外部资料收集
业主方面
a、电源要求
b、灯具、电缆等要求
c、控制方式
二、内部互提条件
a、道路等级
b、道路形式
三、专业内设计
a、选择标准
b、计算照度
c 、选择灯具
d、选择照明方式
e、复核功率密度及照度
f 、设计回路即电气保护和控制
具体如下：
1、确定道路等级此由道路设计决定，同时应明确道路路面材质（沥青or 混凝土）。
2、计算平均照度
据道路等级查设计标准，表 3.3.1 ，确定照度标准值。
再按下式计算平均照度，计算平均照度须大于照度标准值：
E av=『N- U- K/（S • W f）
式中：E av――平均照度维持值（1X ）
①——灯具光通量,120*功率
N——路灯为对称布置时取2,单侧和交错布置时取1
U――利用系数，0.6
K――灯具维护系数，0.7
S――灯杆间距（m
W eff ——道路有效宽度（m）
3、选择灯具
根据设计标准，选择功能性灯具，一般选截光型、半截光型灯具，灯具光源无特殊要求一般选择LED光源，功率因数cos?>0.95 （广州市要求）。
4、选择照明方式
根据设计标准， 5.1 款，选择照明方式。灯具的布置方式、安装高度和间距可按表
5.1.3 经计算后确定。
5、复核功率密度
选择好灯具和照明方式后（LPD的要求。功率密度一定要满足，这是国家强制性条文。功率密度值按下式计算：
LPD =1.1 • p /（S • we
式中：LPD——照明功率密度值（W/m2）
p――单灯功率（W S――灯杆间距（m w—道路有效宽度（m 其中 1.1 是调光驱动电源等的能耗系数。
6、确定照明回路数及箱变数量
据照明方式及照明控制要求，确定道路照明回路数和照明箱变数量。按每1000m为1 个回路（即每回路长度不大于1000m ,每2000m（半径小于1000m设1个箱变的原则确定箱变数量。当然这个不能一概而论，应综合功率、电缆型号、现场实际等因素考虑。主要考虑压降问题。
7、选择路灯专用箱变
据路灯总功率选择供电的路灯专用变压器，变压器选择D，yn11 的三相配电变压器。变压器利用率为70~80％，包括功能性照明和景观照明、交通、广告灯箱及支路照明等预留负荷。
8、选择照明电力电缆及灯具连接线
据每个回路的数据，计算选择各回路照明电力电缆，一般选 4 芯铜芯电缆，YJV-0.6/1kV-4 X n。灯具连接线统一选用RVV-3X 2.5。
9、选择断路器照明回路计算电流为：
I c=1.1 • P心.732 • U- cos?）
式中：P——回路额定功率（W
U ——照明回路额定电压，380V
cos? ---- 功率因数,cos?》0.95
其中 1.1 是调光驱动电源等的能耗系数。
照明用低压断路器的长延时过电流脱扣器的整定电流为：
I r1r1 I c
式中：K rl——长延时过电流脱扣器的可靠系数，取 1.1
I c――照明回路的计算电流（A）
照明用低压断路器的短路过电流脱扣器的整定电流为：
I r2》K ■ I r1。
式中，I r1——长延时过电流脱扣器的整定电流（A）
K——整定倍数，而K的取值范围大致为：2.47 （l c/1 ri ）< K< 0.77 （I f/ I ri）
校验断路器脱扣器动作的灵敏度K m,即：
K lm= I f/I r2
式中：K lm》1.3；
I f――路灯线路末端最小短路电流，对于TN系统为相一保短路（即单相接地故障）
或L-N短路电流，对于TT系统为L-N短路电流。
I r2 ――断路器短路过电流脱扣器的整定电流值
据I r1及I r2选择各回路断路器（选A类断路器）。每个回路均设置漏保。
同理，计算选择主干线断路器（选B类断路器）。
10、保护接地
接地形式采用TT系统，详见院标准说明。
11、绘制或修改变压器箱一次接线图、路灯控制箱一次系统图、二次原理图、道路照明总平面图、道路照明平面图、路灯标准横断面图、材料表、目录。其余图均采用通用大样图。
