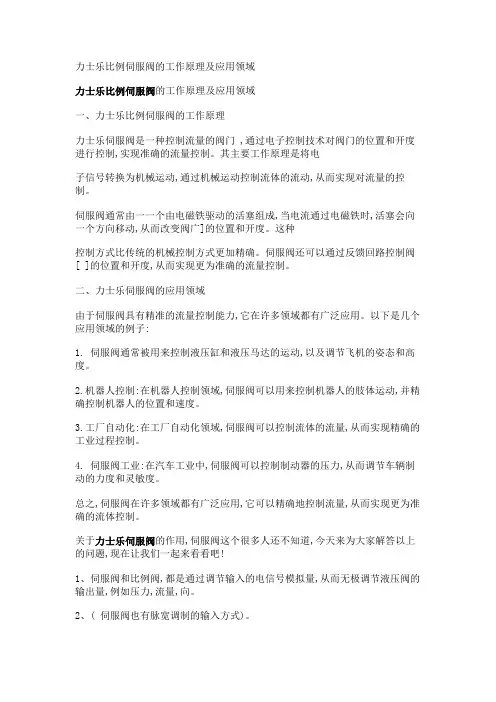

力士乐比例伺服阀的工作原理及应用领域力士乐比例伺服阀的工作原理及应用领域一、力士乐比例伺服阀的工作原理力士乐伺服阀是一种控制流量的阀门 ,通过电子控制技术对阀门的位置和开度进行控制,实现准确的流量控制。

其主要工作原理是将电子信号转换为机械运动,通过机械运动控制流体的流动,从而实现对流量的控制。

伺服阀通常由一一个由电磁铁驱动的活塞组成,当电流通过电磁铁时,活塞会向一个方向移动,从而改变阀广]的位置和开度。

这种控制方式比传统的机械控制方式更加精确。

伺服阀还可以通过反馈回路控制阀[ ]的位置和开度,从而实现更为准确的流量控制。

二、力士乐伺服阀的应用领域由于伺服阀具有精准的流量控制能力,它在许多领域都有广泛应用。

以下是几个应用领域的例子:1. 伺服阀通常被用来控制液压缸和液压马达的运动,以及调节飞机的姿态和高度。

2.机器人控制:在机器人控制领域,伺服阀可以用来控制机器人的肢体运动,并精确控制机器人的位置和速度。

3.工厂自动化:在工厂自动化领域,伺服阀可以控制流体的流量,从而实现精确的工业过程控制。

4. 伺服阀工业:在汽车工业中,伺服阀可以控制制动器的压力,从而调节车辆制动的力度和灵敏度。

总之,伺服阀在许多领域都有广泛应用,它可以精确地控制流量,从而实现更为准确的流体控制。

关于力士乐伺服阀的作用,伺服阀这个很多人还不知道,今天来为大家解答以上的问题,现在让我们一起来看看吧!1、伺服阀和比例阀,都是通过调节输入的电信号模拟量,从而无极调节液压阀的输出量,例如压力,流量,向。

2、( 伺服阀也有脉宽调制的输入方式)。

3、但这两种阀的结构不同。

4、伺服阀依靠调节电信号,控制力矩马达的动作 ,使衔铁产生偏转,带动前置阀动作,前置阀的控制油进入主阀,推动阀芯动作。

5、比例阀是调节电信号,使衔铁产生位移,带动先导阀芯动作,产生的控制油再去推动主阀芯。

6、伺服阀的结构非常复杂,前置阀有喷嘴挡板式,有射流管式,主阀芯还带有位移反馈。

典型电气比例阀伺服阀的工作原理电气比例阀是将电气信号转化为液压信号的装置，通过调节电流或电压信号的大小来控制液压系统的流量。

电气比例阀一般由电磁比例阀和液控比例阀两部分组成。

1.电磁比例阀的工作原理：电磁比例阀基本上是由电磁操纵部分和主阀部分组成。

当电磁操纵部分受到电气信号的控制时，通过对电流的调节，产生力矩以移动阀芯，进而控制主阀的开度。

当主阀开度改变时，液体流量也会相应改变。

2.液控比例阀的工作原理：液控比例阀通过电磁阀内的液控比例环路，使电磁阀的流量与输入电流成正比。

液控比例阀内部有一个液体引导径向凹槽，引导凹槽上有一个弹簧推力盘，推力盘下面有一个直径较小的圆柱体，柱体的上表面和底表面之间有一个微小的液腔间隙。

当电流通过电磁阀线圈时，产生的液压力作用在柱体上，使其下移，改变推力盘上液控端的压力，从而得到输入电流与输出流量的比例关系。

伺服阀是一种根据控制信号在阀芯上施加力来控制流量或压力的装置，其工作过程通过反馈控制闭环实现。

伺服阀的工作原理可简单概括为以下几个步骤：1.控制信号输入：控制信号通过电气线路输入到伺服阀的控制电磁阀上。

2.控制电磁阀操作：控制电磁阀接收到控制信号后，将其转化为阀芯上的力。

这个力会使阀芯移动，改变主阀的开度。

3.主阀调节：通过改变主阀的开度，液压介质的流量或压力得以调节。

4.反馈控制：伺服阀的主阀位置会通过反馈器进行实时监测，并以信号的形式返回给控制电气系统。

这个反馈信号可以与控制信号进行比较，从而实现闭环控制。

伺服阀的反馈控制系统能够根据控制信号和反馈信息的差异，自动调整阀芯位置，使得输出流量或压力与设定值匹配。

总结：典型电气比例阀和伺服阀的工作原理分别是通过调节电流或电压信号的大小或通过控制信号在阀芯上施加力来改变液压系统的流量或压力。

其中，电气比例阀是根据电气信号来控制液压系统的流量，而伺服阀是通过反馈控制闭环来控制流量或压力。

这两种阀门装置在工业控制系统中起到了非常重要的作用。

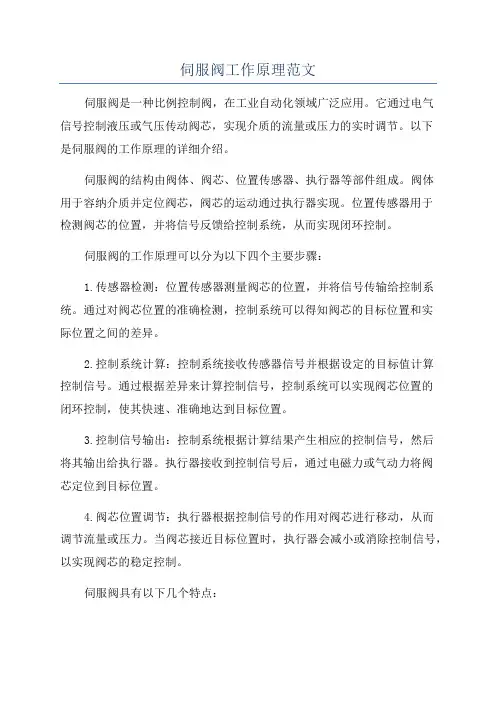

伺服阀工作原理范文伺服阀是一种比例控制阀，在工业自动化领域广泛应用。

它通过电气信号控制液压或气压传动阀芯，实现介质的流量或压力的实时调节。

以下是伺服阀的工作原理的详细介绍。

伺服阀的结构由阀体、阀芯、位置传感器、执行器等部件组成。

阀体用于容纳介质并定位阀芯，阀芯的运动通过执行器实现。

位置传感器用于检测阀芯的位置，并将信号反馈给控制系统，从而实现闭环控制。

伺服阀的工作原理可以分为以下四个主要步骤：1.传感器检测：位置传感器测量阀芯的位置，并将信号传输给控制系统。

通过对阀芯位置的准确检测，控制系统可以得知阀芯的目标位置和实际位置之间的差异。

2.控制系统计算：控制系统接收传感器信号并根据设定的目标值计算控制信号。

通过根据差异来计算控制信号，控制系统可以实现阀芯位置的闭环控制，使其快速、准确地达到目标位置。

3.控制信号输出：控制系统根据计算结果产生相应的控制信号，然后将其输出给执行器。

执行器接收到控制信号后，通过电磁力或气动力将阀芯定位到目标位置。

4.阀芯位置调节：执行器根据控制信号的作用对阀芯进行移动，从而调节流量或压力。

当阀芯接近目标位置时，执行器会减小或消除控制信号，以实现阀芯的稳定控制。

伺服阀具有以下几个特点：1.高精度：由于采用闭环控制，伺服阀的控制精度很高，可以达到亚毫米量级。

2.高可靠性：伺服阀的关键部件采用优质材料和精湛制造工艺，具有较高的耐压和耐磨性，从而能够在恶劣工作环境下长时间稳定运行。

3.快速响应：控制系统通过实时计算控制信号，能够实现对阀芯位置的快速调节，从而快速响应工业过程中的变化需求。

4.大范围调节：伺服阀可以根据不同的工况要求，在很大的流量或压力范围内进行精确调节。

5.多种控制方式：伺服阀可以通过模拟电信号、数字信号、PLC控制等多种方式进行控制，使其在工业自动化系统中易于集成和应用。

总之，伺服阀通过控制信号的调节，实现对阀芯位置的控制，从而调节介质的流量或压力。

它具有高精度、高可靠性、快速响应、大范围调节和多种控制方式的优势，被广泛应用于工业自动化控制系统中。

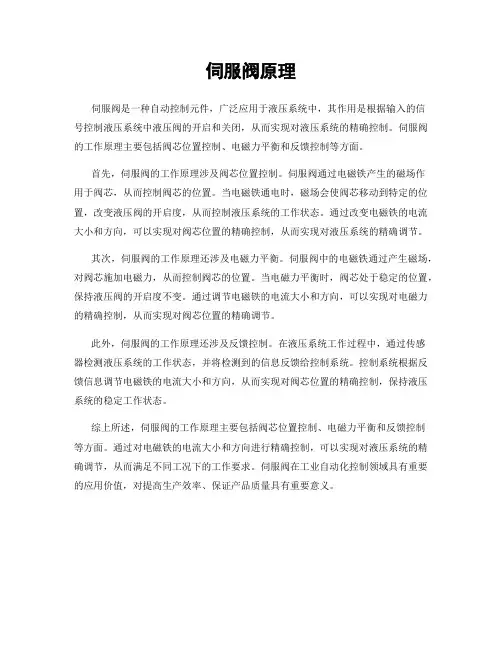

伺服阀原理
伺服阀是一种自动控制元件，广泛应用于液压系统中，其作用是根据输入的信
号控制液压系统中液压阀的开启和关闭，从而实现对液压系统的精确控制。

伺服阀的工作原理主要包括阀芯位置控制、电磁力平衡和反馈控制等方面。

首先，伺服阀的工作原理涉及阀芯位置控制。

伺服阀通过电磁铁产生的磁场作
用于阀芯，从而控制阀芯的位置。

当电磁铁通电时，磁场会使阀芯移动到特定的位置，改变液压阀的开启度，从而控制液压系统的工作状态。

通过改变电磁铁的电流大小和方向，可以实现对阀芯位置的精确控制，从而实现对液压系统的精确调节。

其次，伺服阀的工作原理还涉及电磁力平衡。

伺服阀中的电磁铁通过产生磁场，对阀芯施加电磁力，从而控制阀芯的位置。

当电磁力平衡时，阀芯处于稳定的位置，保持液压阀的开启度不变。

通过调节电磁铁的电流大小和方向，可以实现对电磁力的精确控制，从而实现对阀芯位置的精确调节。

此外，伺服阀的工作原理还涉及反馈控制。

在液压系统工作过程中，通过传感
器检测液压系统的工作状态，并将检测到的信息反馈给控制系统。

控制系统根据反馈信息调节电磁铁的电流大小和方向，从而实现对阀芯位置的精确控制，保持液压系统的稳定工作状态。

综上所述，伺服阀的工作原理主要包括阀芯位置控制、电磁力平衡和反馈控制
等方面。

通过对电磁铁的电流大小和方向进行精确控制，可以实现对液压系统的精确调节，从而满足不同工况下的工作要求。

伺服阀在工业自动化控制领域具有重要的应用价值，对提高生产效率、保证产品质量具有重要意义。

电气比例阀的工作原理
电气比例阀是一种控制元件，它通过调节电流信号的大小来控制介质流量的大小。

其工作原理如下：
1. 输入信号：通过电气信号输入接口发送给电气比例阀的输入端口。

通常，输入信号是一个电流信号，其大小与所需的介质流量成正比。

2. 驱动阀芯：电气比例阀内部包含一个阀芯，该阀芯的位置决定了介质通路的开启程度。

阀芯受到输入信号的驱动，通过磁场力的作用，使阀芯在阀体内进行运动。

3. 调节流量：阀芯的位置决定了阀门开度的大小，从而控制介质流量的大小。

当输入信号较小时，阀芯位置偏向关闭状态，阀门开度较小；反之，当输入信号较大时，阀芯位置偏向开启状态，阀门开度较大。

4. 反馈控制：为了确保介质流量的稳定性，电气比例阀通常具有反馈控制功能。

它会通过传感器等装置实时监测介质流量，并将实际流量信息反馈给控制系统。

控制系统将根据实际流量信息对输入信号进行微调，以达到期望的介质流量。

电气比例阀的工作原理简单而有效，使得它广泛应用于各种工业自动化系统中，例如液压系统、气动系统、供水系统等。

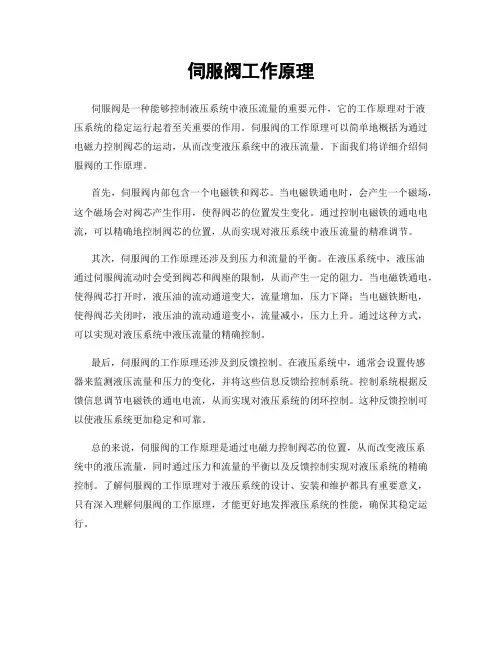

伺服阀工作原理
伺服阀是一种能够控制液压系统中液压流量的重要元件，它的工作原理对于液
压系统的稳定运行起着至关重要的作用。

伺服阀的工作原理可以简单地概括为通过电磁力控制阀芯的运动，从而改变液压系统中的液压流量。

下面我们将详细介绍伺服阀的工作原理。

首先，伺服阀内部包含一个电磁铁和阀芯。

当电磁铁通电时，会产生一个磁场，这个磁场会对阀芯产生作用，使得阀芯的位置发生变化。

通过控制电磁铁的通电电流，可以精确地控制阀芯的位置，从而实现对液压系统中液压流量的精准调节。

其次，伺服阀的工作原理还涉及到压力和流量的平衡。

在液压系统中，液压油
通过伺服阀流动时会受到阀芯和阀座的限制，从而产生一定的阻力。

当电磁铁通电，使得阀芯打开时，液压油的流动通道变大，流量增加，压力下降；当电磁铁断电，使得阀芯关闭时，液压油的流动通道变小，流量减小，压力上升。

通过这种方式，可以实现对液压系统中液压流量的精确控制。

最后，伺服阀的工作原理还涉及到反馈控制。

在液压系统中，通常会设置传感
器来监测液压流量和压力的变化，并将这些信息反馈给控制系统。

控制系统根据反馈信息调节电磁铁的通电电流，从而实现对液压系统的闭环控制。

这种反馈控制可以使液压系统更加稳定和可靠。

总的来说，伺服阀的工作原理是通过电磁力控制阀芯的位置，从而改变液压系
统中的液压流量，同时通过压力和流量的平衡以及反馈控制实现对液压系统的精确控制。

了解伺服阀的工作原理对于液压系统的设计、安装和维护都具有重要意义，只有深入理解伺服阀的工作原理，才能更好地发挥液压系统的性能，确保其稳定运行。

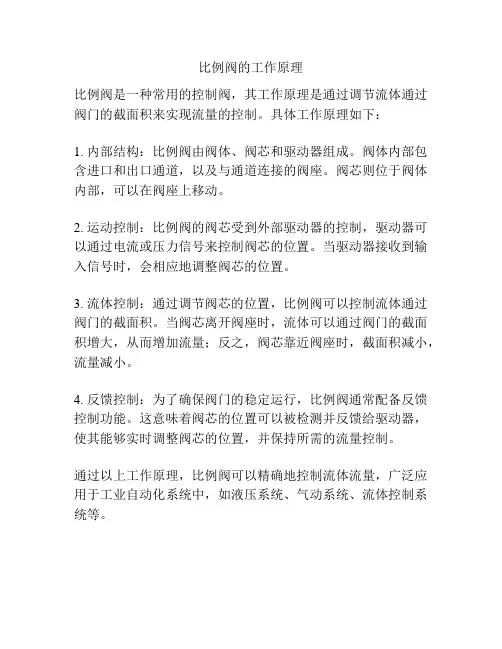

比例阀的工作原理
比例阀是一种常用的控制阀，其工作原理是通过调节流体通过阀门的截面积来实现流量的控制。

具体工作原理如下：
1. 内部结构：比例阀由阀体、阀芯和驱动器组成。

阀体内部包含进口和出口通道，以及与通道连接的阀座。

阀芯则位于阀体内部，可以在阀座上移动。

2. 运动控制：比例阀的阀芯受到外部驱动器的控制，驱动器可以通过电流或压力信号来控制阀芯的位置。

当驱动器接收到输入信号时，会相应地调整阀芯的位置。

3. 流体控制：通过调节阀芯的位置，比例阀可以控制流体通过阀门的截面积。

当阀芯离开阀座时，流体可以通过阀门的截面积增大，从而增加流量；反之，阀芯靠近阀座时，截面积减小，流量减小。

4. 反馈控制：为了确保阀门的稳定运行，比例阀通常配备反馈控制功能。

这意味着阀芯的位置可以被检测并反馈给驱动器，使其能够实时调整阀芯的位置，并保持所需的流量控制。

通过以上工作原理，比例阀可以精确地控制流体流量，广泛应用于工业自动化系统中，如液压系统、气动系统、流体控制系统等。

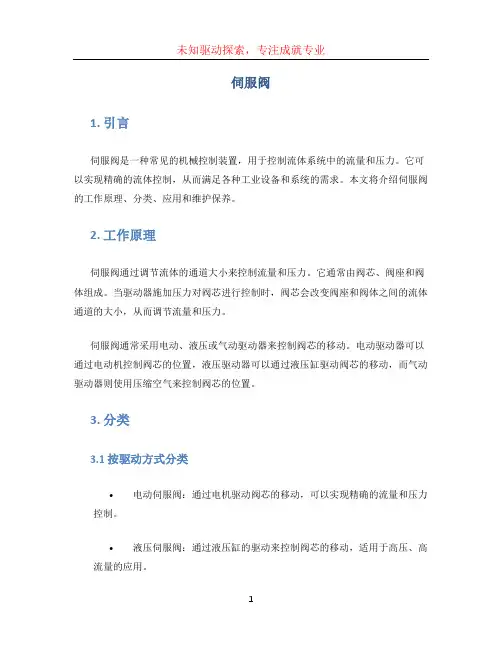

伺服阀1. 引言伺服阀是一种常见的机械控制装置，用于控制流体系统中的流量和压力。

它可以实现精确的流体控制，从而满足各种工业设备和系统的需求。

本文将介绍伺服阀的工作原理、分类、应用和维护保养。

2. 工作原理伺服阀通过调节流体的通道大小来控制流量和压力。

它通常由阀芯、阀座和阀体组成。

当驱动器施加压力对阀芯进行控制时，阀芯会改变阀座和阀体之间的流体通道的大小，从而调节流量和压力。

伺服阀通常采用电动、液压或气动驱动器来控制阀芯的移动。

电动驱动器可以通过电动机控制阀芯的位置，液压驱动器可以通过液压缸驱动阀芯的移动，而气动驱动器则使用压缩空气来控制阀芯的位置。

3. 分类3.1 按驱动方式分类•电动伺服阀：通过电机驱动阀芯的移动，可以实现精确的流量和压力控制。

•液压伺服阀：通过液压缸的驱动来控制阀芯的移动，适用于高压、高流量的应用。

•气动伺服阀：使用压缩空气作为动力源，驱动阀芯的移动，广泛应用于气动系统中。

3.2 按控制模式分类•恒定流量伺服阀：可以调节流体的通道大小，使其流量保持恒定。

•恒压伺服阀：可以调节流体的通道大小，使其压力保持恒定。

•比例控制伺服阀：根据输入信号的大小，通过调节流体的通道大小，实现流量和压力的比例控制。

3.3 按工作原理分类•阀式伺服阀：通过阀芯和阀座的开关控制来实现流量和压力的调节。

•调压器式伺服阀：通过调压器来调节流体的压力，从而实现流量和压力的控制。

4. 应用伺服阀在各个工业领域中都有广泛的应用，包括但不限于以下几个方面：1.液压系统：伺服阀可以用于控制液压系统中的液压马达和液压缸的流量和压力，以实现精确的运动控制。

2.机床：伺服阀可用于控制机床中的液压刀架和切割工具的运动，实现高精度的切割操作。

3.汽车工业：伺服阀常用于汽车的转向系统中，以实现对转向轮的精确控制。

4.能源领域：伺服阀可以用于控制石油、天然气和水电等能源的输送和分配，确保能源系统的安全和稳定运行。

5. 维护保养为了保证伺服阀的正常工作和延长使用寿命，以下是一些常见的维护保养措施：•定期检查：定期检查伺服阀的工作状态，包括阀芯和阀座的磨损情况，以及阀体和密封件是否有漏油等现象。

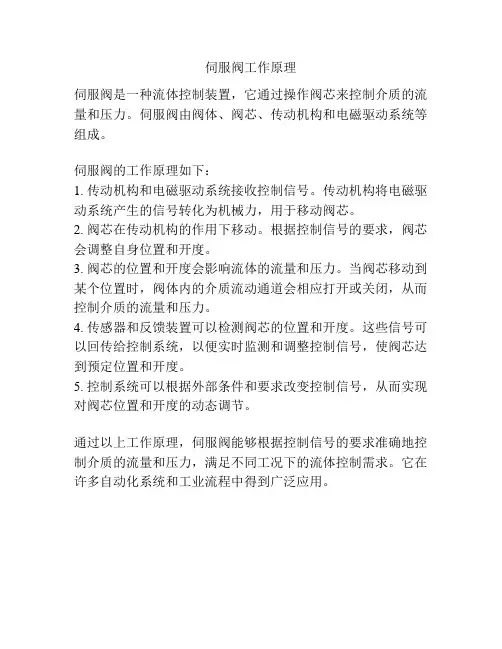

伺服阀工作原理
伺服阀是一种流体控制装置，它通过操作阀芯来控制介质的流量和压力。

伺服阀由阀体、阀芯、传动机构和电磁驱动系统等组成。

伺服阀的工作原理如下：
1. 传动机构和电磁驱动系统接收控制信号。

传动机构将电磁驱动系统产生的信号转化为机械力，用于移动阀芯。

2. 阀芯在传动机构的作用下移动。

根据控制信号的要求，阀芯会调整自身位置和开度。

3. 阀芯的位置和开度会影响流体的流量和压力。

当阀芯移动到某个位置时，阀体内的介质流动通道会相应打开或关闭，从而控制介质的流量和压力。

4. 传感器和反馈装置可以检测阀芯的位置和开度。

这些信号可以回传给控制系统，以便实时监测和调整控制信号，使阀芯达到预定位置和开度。

5. 控制系统可以根据外部条件和要求改变控制信号，从而实现对阀芯位置和开度的动态调节。

通过以上工作原理，伺服阀能够根据控制信号的要求准确地控制介质的流量和压力，满足不同工况下的流体控制需求。

它在许多自动化系统和工业流程中得到广泛应用。

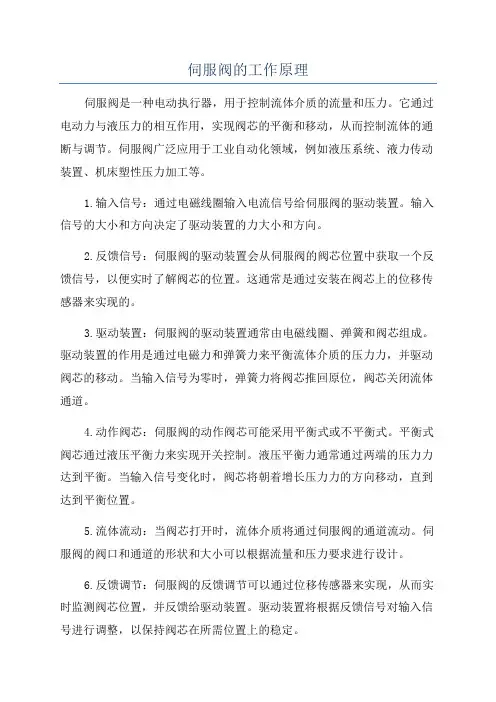

伺服阀的工作原理伺服阀是一种电动执行器，用于控制流体介质的流量和压力。

它通过电动力与液压力的相互作用，实现阀芯的平衡和移动，从而控制流体的通断与调节。

伺服阀广泛应用于工业自动化领域，例如液压系统、液力传动装置、机床塑性压力加工等。

1.输入信号：通过电磁线圈输入电流信号给伺服阀的驱动装置。

输入信号的大小和方向决定了驱动装置的力大小和方向。

2.反馈信号：伺服阀的驱动装置会从伺服阀的阀芯位置中获取一个反馈信号，以便实时了解阀芯的位置。

这通常是通过安装在阀芯上的位移传感器来实现的。

3.驱动装置：伺服阀的驱动装置通常由电磁线圈、弹簧和阀芯组成。

驱动装置的作用是通过电磁力和弹簧力来平衡流体介质的压力力，并驱动阀芯的移动。

当输入信号为零时，弹簧力将阀芯推回原位，阀芯关闭流体通道。

4.动作阀芯：伺服阀的动作阀芯可能采用平衡式或不平衡式。

平衡式阀芯通过液压平衡力来实现开关控制。

液压平衡力通常通过两端的压力力达到平衡。

当输入信号变化时，阀芯将朝着增长压力力的方向移动，直到达到平衡位置。

5.流体流动：当阀芯打开时，流体介质将通过伺服阀的通道流动。

伺服阀的阀口和通道的形状和大小可以根据流量和压力要求进行设计。

6.反馈调节：伺服阀的反馈调节可以通过位移传感器来实现，从而实时监测阀芯位置，并反馈给驱动装置。

驱动装置将根据反馈信号对输入信号进行调整，以保持阀芯在所需位置上的稳定。

总结起来，伺服阀的工作原理可以概括为：输入信号驱动驱动装置，驱动装置通过平衡输入信号和反馈信号的力来驱动阀芯的移动，阀芯的移动控制流体介质的通断与调节。

需要注意的是，伺服阀的工作原理和具体实现方式可能因不同的应用而有所差异。

此外，伺服阀还有各种类型，例如直动式、角行程式、微型伺服阀等，它们的工作原理也可能有所不同。

因此，在实际应用中，需要根据具体的需求选择合适的伺服阀类型与规格。

伺服阀与比例阀原理介绍电液伺服阀的原理和性能介绍电液伺服阀是一种比电液比例阀的精度更高、响应更快的液压控制阀，其输出流量或压力受输入的电气信号控制，主要用于高速闭环液压控制系统，而比例阀多用于响应速度相对较低的开环控制系统中，伺服阀价格高且对过滤精度要求也高，比例阀广泛用于要求对液压参数进行连续控制或程序控制但对控制精度和动态特性要求不太高的液压系统中。

另外，1.伺服阀中位没有死区，比例阀有中位死区；2.伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般最高几十Hz；3.伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低一些。

比例伺服阀性能介于伺服阀和比例阀之间。

比例换向阀属于比例阀的一种，用来控制流量和流向。

伺服阀跟比例阀的本质区别就是他有两横1、伺服阀和比例阀上下都有两横；2、比例阀两边都有比例电磁铁，而且有比例电磁铁的符号上都箭头。

但是伺服阀确是只有一边有力马达，要强调的是只有一边有。

比例阀多为电气反馈，当有信号输入时，主阀芯带动与之相连的位移传感器运动，当反馈的位移信号与给定信号相等时，主阀芯停止运动，比例阀达到一个新的平衡位置伺服阀，阀保持一定的输出；伺服阀有机械反馈和电气反馈两种，一般电气反馈的伺服阀的频响高，机械反馈的伺服阀频响稍低，动作过程与比例阀基本相同。

区别：一般比例阀的输入功率较大，基本在几百毫安到1安培以上，而伺服阀的输入功率较小，基本在几十毫安；比例阀的控制精度稍低，滞环较伺服阀大，伺服阀的控制精度高，但对油液的要求也高一个粗液压缸一个细液压缸长短样怎么同步升起最简单的就是在细油缸的进油口加一个节流阀，控制一下进入油缸的流量使细油缸慢下来。

但节流阀的节流效果受负载和液压油粘度的影响比较大，如果负载变化大，你得经常调整。

不用节流阀，用调速阀也可以，不受负载影响，但有发热的趋势。

也可以用分流阀，但分流阀的分流比是确定的，通常是1:1或1:2。

伺服比例阀工作原理
伺服比例阀（Servo Proportional Valve）是一种常用于流量控制和压力控制的液压元件。

其工作原理是利用电磁感应的力来控制阀芯的位置，从而调整流量或压力的大小。

伺服比例阀由电磁比例动作器和阀芯组成。

电磁比例动作器是一个由线圈和磁芯构成的电磁铁，在电源通电时会产生磁场。

阀芯是一个带有阀口的金属柱，通过电磁比例动作器和弹簧的力来调节阀口的大小和位置。

当电源通电时，电磁铁产生的磁场会吸引磁芯，使阀芯向开口方向移动。

相应地，阀口逐渐打开，流量或压力逐渐增大。

当电源断电时，磁场消失，弹簧的力会使阀芯返回原来的位置，阀口关闭，停止流量或降低压力。

通过改变电源的电压大小，可以控制电磁铁的磁场强度，从而控制阀芯的位置。

通过调整阀芯的位置，可以实现流量或压力的精确控制。

伺服比例阀的工作原理使其能够应用于各种液压系统中，如工业机械、汽车、航空等领域。

其优点是具有精确的控制、快速响应和可靠性高。

伺服阀工作原理
伺服阀是一种通过电信号来控制液压流量和压力的设备。

它由电磁力作用于阀芯来实现开启和关闭的控制。

伺服阀的工作原理如下：
1. 电磁线圈：伺服阀内部有一个电磁线圈，通过电流流过线圈来产生磁场。

2. 阀芯：阀芯是伺服阀内部移动的零件，它通过电磁力对其施加作用来实现开启和关闭的控制。

3. 压力油路：伺服阀内部有一个压力油路，用于控制液压流量和压力。

4. 反馈信号：伺服阀通常具有反馈功能，通过传感器测量阀芯位置或压力来提供反馈信号，使控制更加准确。

伺服阀的工作过程如下：
1. 静止状态：当电磁线圈未通电时，阀芯处于关闭状态，阻止了油液的流动。

2. 电磁力作用：当电磁线圈通电时，会在线圈周围产生磁场，并对阀芯施加电磁力。

3. 阀芯移动：受到电磁力的作用，阀芯开始向开启的方向移动。

4. 油液流动：当阀芯移动到一定位置时，液压油开始流动，允许液压系统的流量和压力被控制。

5. 反馈和控制：通过传感器测量阀芯位置或压力来提供反馈信号，并根据这些信号进行控制调整。

需要注意的是，伺服阀的工作原理可能会因具体类型和设计而有所差异，上述仅为一般性描述。

伺服阀的工作原理伺服阀是一种控制装置，常用于工业自动化系统中，用于控制液压或气动设备的动作。

伺服阀的工作原理是基于电磁力的作用，通过电磁阀来控制阀芯的位置，进而调节流体的流量或压力。

下面将对伺服阀的工作原理进行详细介绍。

伺服阀通常由电磁阀和阀芯两部分组成。

电磁阀是伺服阀的核心部件，通过控制电压的开启和关闭来控制阀芯的位置。

阀芯是伺服阀的移动部件，它的位置决定了流体通道的开启程度，从而控制流体的流量或压力。

偏移过程是指通过电磁力使阀芯偏离初始位置，进而开始调整液压或气动系统的工作。

当电磁阀通电时，电磁线圈中会产生磁场，磁场的方向和大小取决于电流的方向和强度。

磁场的作用下，磁性材料制成的阀芯会受到力的作用，向磁场的方向运动。

阀芯的移动会改变流体通道的开启程度，从而影响流体的流量或压力。

当电磁阀断电时，磁场消失，阀芯会受到弹簧力的作用，回到初始位置，恢复系统的初始状态。

调整过程是指通过改变电磁阀的通电时间来调整阀芯的位置，进而调整流体的流量或压力。

当电磁阀通电时间较长时，阀芯的移动距离较大，流体通道的开启程度较大，从而增加流体的流量或压力。

当电磁阀通电时间较短时，阀芯的移动距离较小，流体通道的开启程度较小，从而减小流体的流量或压力。

通过不同的通电时间，可以实现对流体流量或压力的精确调节。

除了通电时间，伺服阀还可以通过改变电磁阀的电压来调整阀芯的位置，进而调节流体流量或压力。

总之，伺服阀的工作原理是通过电磁力的作用来控制阀芯的位置，进而调节流体的流量或压力。

通过不同的通电时间和电压，可以实现对流体的精确控制，广泛应用于工业自动化系统中。

伺服比例阀工作原理
伺服比例阀是一种通过控制阀芯位置来控制流量和压力的装置。

它由一个电磁比例阀和一个伺服阀组成。

工作原理如下：
1. 电磁比例阀：伺服比例阀的控制信号来自一个电磁比例阀，该阀根据输入的电流信号来控制阀芯的位置。

阀芯位置的改变会改变液压流量和压力。

2. 伺服阀：伺服阀是一个气动机械装置，通过控制插入阀芯的气压来调节阀芯位置。

当电磁比例阀接收到控制信号后，它会产生气压信号，将气压传递给伺服阀。

伺服阀会根据气压信号来调整阀芯的位置。

3. 阀芯位置控制：通过改变阀芯位置，伺服比例阀可以调节液压系统中的流量和压力。

当阀芯位于某个位置时，液压油会通过阀芯的通道流过，从而控制流量。

同时，改变阀芯位置也会影响阀的开口面积，从而调节液压系统中的压力。

4. 反馈控制：伺服比例阀会不断地对阀芯位置进行反馈，以保持阀芯在目标位置。

这个反馈控制可以通过一些传感器来实现，例如位置传感器或压力传感器。

这些传感器会监测阀芯的位置和液压系统中的压力，并将这些信息反馈给伺服比例阀，以进行修正控制。

通过以上的工作原理，伺服比例阀可以精确地控制液压系统中的流量和压力，以满足特定的工作要求。

伺服阀的工作原理下面介绍两种主要的伺服阀工作原理。

3.3.1力反馈式电液伺服阀力反馈式电液伺服阀的结构和原理如图28所示，无信号电流输入时，衔铁和挡板处于中间位置。

这时喷嘴4二腔的压力pa =pb，滑阀7二端压力相等，滑阀处于零位。

输入电流后，电磁力矩使衔铁2连同挡板偏转θ角。

设θ为顺时针偏转，则由于挡板的偏移使pa ＞pb，滑阀向右移动。

滑阀的移动，通过反馈弹簧片又带动挡板和衔铁反方向旋转（逆时针），二喷嘴压力差又减小。

在衔铁的原始平衡位置（无信号时的位置）附近，力矩马达的电磁力矩、滑阀二端压差通过弹簧片作用于衔铁的力矩以及喷嘴压力作用于挡板的力矩三者取得平衡，衔铁就不再运动。

同时作用于滑阀上的油压力与反馈弹簧变形力相互平衡，滑阀在离开零位一段距离的位置上定位。

这种依靠力矩平衡来决定滑阀位置的方式称为力反馈式。

如果忽略喷嘴作用于挡板上的力，则马达电磁力矩与滑阀二端不平衡压力所产生的力矩平衡，弹簧片也只是受到电磁力矩的作用。

因此其变形，也就是滑阀离开零位的距离和电磁力矩成正比。

同时由于力矩马达的电磁力矩和输入电流成正比，所以滑阀的位移与输入的电流成正比，也就是通过滑阀的流量与输入电流成正比，并且电流的极性决定液流的方向，这样便满足了对电液伺服阀的功能要求。

图28 力反馈式伺服阀的工作原理1—永久磁铁；2—衔铁；3—扭轴；4—喷嘴；5—弹簧片；6—过滤器；7—滑阀；8—线圈；9—轭铁由于采用了力反馈，力矩马达基本上在零位附近工作，只要求其输出电磁力矩与输入电流成正比（不象位置反馈中要求力矩马达衔铁位移和输入电流成正比），因此线性度易于达到。

另外滑阀的位移量在电磁力矩一定的情况下，决定于反馈弹簧的刚度，滑阀位移量便于调节，这给设计带来了方便。

采用了衔铁式力矩马达和喷嘴挡板使伺服阀结构极为紧凑，并且动特性好。

但这种伺服阀工艺要求高，造价高，对于油的过滤精度的要求也较高。

所以这种伺服阀适用于要求结构紧凑，动特性好的场合。
