初二物理串、并联电路中电流、电压的规律经典习题与答案最新.pdf

串、并联电路中电压规律（习题）1. 关于电压表的使用，正确的是（ ） A ．电压表不能直接测量电源电压，否则会烧坏 B ．尽可能选大的量程，以免损坏电压表 C ．经试触后，被测电压不超过小量程时，应选用较小量程D ．电压表接入电路时，不用考虑“＋”“－”接线柱的接法2. 下列能正确测出灯泡 L 2 两端电压的电路是（ ）A ． B．C ．D ． 3. 在图所示电路中，开关闭合后，电流表和电压表分别会出现什么现象？ 4. 如图所示电路，将开关闭合后，电压表 V 1 和 V 2 的示数分别为 10V 和 4V 。

则此时 L 2 两端的电压为 V 。

第 4 题图 第 5 题图5. 在如图所示的电路中： 开关 S 断开时，电路结构是 ；电压表测 的电压；开关 S 闭合时，电路结构是 ；电压表测 的电压；经分析，S 闭合后，电压表示数 （选填“增大” “减小”或“不变”）。

6.如图所示，若电源电压为6V，闭合开关S 后，电压表的示数为2.2V，则U L1= _V，U L2= V；若S 断开，电压表示数为V。

7.小明按图甲的电路进行实验，当闭合开关后，用电器正常工作，电压表V1 和V2 的指针完全一样，如图乙所示，则L1 两端的电压为V，L2 两端的电压为V。

8.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则灯泡L1 和L2 两端得到电压分别为V 和V。

【参考答案】1．C2．D3．电流表：指针迅速满偏烧坏；电压表：示数为电源电压4．65．两灯串联，L1；只有L1，电源；增大6．3.8；2.2；67．8；28．4.8 1.2。

串，并联电路中电流的规律习题（含答案）一、单选题(本大题共9小题，共18.0分)1.如图所示电路接通后发现A1的示数比A2的示数大一些，下列原因不可能的是（）A.因为电流从正极流到负极越来越小B.可能A1表和A2表都不准确C.可能是两电表所用的量程不同D.可能是电路未接通之前，某电流表的指针不在零刻线处2.如图所示串联电路中，闭合开关，a、b、c三处的电流大小情况是（）A.三处电流不相等B.三处电流一样大 C.a处电流最大 D.c处电流最小3.如图所示，某电路上有一个由三个灯泡L1、L2和L3构成的局部电路，已知通过灯泡L1和L2的电流分别是4mA和10mA，则通过L3的电流可能是（）A.4mAB.6mAC.10mAD.14mA或6mA4.小华用如图所示的电路“探究串联电路电流特点”，实验时发现电流表甲和乙的示数分别为0.12A和0.10A，造成电流表数不同的原因可能是（）A.导线有电阻B.L1和L2的电阻不同 C.其中一个电流表未校零 D.甲比乙更靠近电源正极5.两只变阻器分别标有“3A20Ω”和“1.5A40Ω”的字样，当把这两只变阻器串联起来使用时，电路中允许通过的最大电流为（）A.2AB.1.5AC.3.5AD.0.5A6.小明要研究串联电路的电流特点，连接了如图电路．闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（）A.甲处最大B.乙处最大C.丙处最大 D.一样大7.如图所示的电路中，电流表A1、A2、A3的示数关系应是（）A.I1=I2=I3B.I1＜I2＜I3C.I1＞I2＞I3D.无法确定8.如图，比较电流表读数的大小，下列正确的是（）A.I1＞I2＞I3B.I1＜I2＜I3 C.I1=I2=I3 D.I2＜I1＜I39.如图所示，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（）A.导线有电阻B.灯泡L1和L2的电阻不同 C.灯泡L1和L2在电路中的位置不同 D.电流表使用前没有调零二、填空题(本大题共2小题，共4.0分)10.如图甲所示的电路，闭合开关后，电流表A1与A2的指针位置如图乙所示，则电流表A1的示数是______ A，电流表A2的示数是______ A，通过灯L2的电流是______ A；断开开关后电流表A1的示数是______ A，电流表A2的示数是______ A．11.在图示电路中，电源电压保持不变．闭合开关S后，若开关S1由断开到闭合，电流表A1示数______ ，（填“变大”“变小”“不变”，下同），电流表A示数______ ．三、实验探究题(本大题共5小题，共30.0分)12.小明在连接串联电路时发现：闭合开关S后，小灯泡L1较亮，而L2较暗，他经过分析后认为：电流在流经每个用电器后会逐渐减弱，所以L2要比L1暗．同学小红认为小明的观点不正确．请你利用图中所给的器材并可另加一块电流表，设计实验说明小明的观点是否正确．（画出实验电路图）13.小明探究“并联电路中电流的关系”，设计了如图甲所示电路．（1）实验时，接好电路后，闭合开关发现两灯都亮，但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是______ 的（“正确”或“错误”），理由是______ ．（2）小明同学重新按图甲接好电路后，首先测量C点的电流，当刚正确连接完所有的导线，两个灯泡立即发光，电流表指针偏向零刻度线左方，其原因是______ 和______ ．（3）改进后，小明测出了C点的电流．接下来，小明准备测量A点的电流．请你在图乙中用笔画线代替导线，完成实物电路的连接．（已知L1的电流约0.3A）（4）实验结束后小明记录A、B、C各点的电流值如表所示：A点电流I A/A B点电流I B/A C点电流I C/A0.260.260.52根据表中数据，小明得出以下两个结论：①并联电路各支路电流相等；② ______ ．（5）请你对上述实验的不足之处进行评价，写出一点评价意见：______ ．14.为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：3节干电池串联作电源、两个标有 2.5V（正常工作时的电压）字样规格相同的小灯泡、一只电流表、一个开关、导线若干他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A、B、C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系．请你分析说明小明同学这一实验方案中存在哪些不足（写出3点即可）．（1）______ ；（2）______ ；（3）______ ．15.在探究并联电路电流规律的实验中，甲是实验电路图．（1）小明同学在测量A处的电流时，电流表的指针偏转如乙所示，原因是______ ．（2）排除故障后，电流表的示数如丙，则电流表的示数为______ ．（3）并联电路的电流特点：______ ．（4）小明用三块电流表分别测出A、B、C处的电流，连接的电路如图丁所示，其中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连线．16.探究并联电路的电流规律．（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法检查两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯连成了串联，小明的方法是______ 的（“正确”“错误”），理由是______ ．I A/A I B/A I C/A0.180.180.36（2）若在某次测量时，按甲图连好电路闭合开关前，发现电流表指针位置如图乙所示，则应该______ ；排除问题后闭合开关，发现指针又偏向图乙位置，其原因是______ ．（3）纠正（2）中错误后，分别测出A、B、C三处的电流值，如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是：______ （写出一条）．（4）小军连接了如图的实物连接图，此时，电流表测的是______ （“L1”、“L2”、“干路”）的电流．若要测灯L1的电流，请你在图上只改动一根导线，完成电路的连接．（在需改动的导线上打“×”，再画出重新连接后的导线）（5）细心的小军还发现：在实验时，电流较大的那个灯泡比另一个亮，且更换不同规格的灯泡总是这样．于是他总结出这样的规律：“不同灯泡的亮暗和电流有关，电流越大的灯泡越亮”，小明觉得该结论不正确，因为以前在研究串联电路的实验中发现，不同型号灯泡串联，电流相等，但亮度不同．他们一起讨论后认为，根据小军的实验现象，正确的结论应是：______ ．四、计算题(本大题共4小题，共32.0分)17.某家庭电路中，干路允许通过的最大电流为5A，电路中有灯泡两盏，每盏电流是180mA；电冰箱一个，电流是1.7A；电视机一台，电流是450mA，还有电流为2.3A的电熨斗一把，这些用电器能否在一起使用？18.小明和小亮按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处电流I A/AB处电流I B/AC处电流I C/A10.100.120.2220.200.240.4430.250.300.55（1）过对上面数据的分析，可以得出是：______ ；（2）测量三次的目的是：______ ，在实验中我们可以采用______ 方法改变电流的大小从而进行三次实验．19.如图当闭合开关后，A点电流表的读数为1.8A，B点电流表的读数为0.7A，问：流过C点的电流I C为多少？20.某同学“探究并联电路中电流的规律”．提出问题：在如图所示的并联电路中，通过电路中a、b、c各点电流之间可能有怎样的关系？设计实验与进行实验：①按图所示连接电路．②把电流表分别接入到电路中的a、b、c处，测出通过的电流，填入下表．③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压方法二：更换其中一条支路中的电阻（阻值不同）序号a处的电流I a b处的电流I b c处的电流I c10.100.120.2220.200.240.4430.300.360.66请完成空格处的内容：①在连接电路时，电键必须______ ．②上面设计的表格中存在的不足之处是：______ ．③表格补充完整后，通过对上面数据的分析，后面两次实验是采用______ 进行的（选填“方法一”或“方法二”）．可以得出结论：并联电路干路中的电流等于______ ．串，并联电路中电流的规律习题（含答案）【答案】1. A2. B3. D4. C5. B6. D7. C8. A9. D10. 0.26；0.6；0.34；0.26；0.2611. 不变；变大12. 解：实验电路图如下图所示：实验步骤：取一块电流表分别接在A、B、C三点，闭合开关S，测量并记录A、B、C三点的电流I A、I B、I C，根据I A、I B、I C的数值进行判断，若I A、I B、I C的数值相等，则小明的观点不正确；若I A、I B、I C的数值不相等，则小明的观点正确．13. 错误；也可能是并联，开关在干路上；连接电路时开关未断开；电流表正负接线柱接反；并联电路中干路电流等于各支路电流之和；实验次数太少，结论不具有普遍性，应更换不同规格（电阻不同）的灯泡进行多次实验14. 电源电压过高；只选择了规格相同的两个小灯泡；只分析一组数据就得出实验结论15. 电流表正负接线柱接反了；0.24A；并联电路干路电流等于各支路电流之和16. 错误；两灯并联拆下干路电线，两灯也不亮；调零；电流表正负接线柱接反了；未选用不同规格的灯泡多次实验；干路；在电压一定时，电流越大，灯越亮17. 解：家庭电路中各用电器是并联，因并联电路中干路电流等于各支路电流之和，所以，这些用电器同时使用时的总电流：I总=2×0.18A+1.7A+0.45A+2.3A=4.81A，因为I总＜I=5A，所以，这些用电器能在一起使用．答：这些用电器能在一起使用．18. 并联电路干路中的电流等于各支路电流之和；多次测量使结论具有普遍性、可靠性；更换不同规格的小灯泡或更换电压不同的电源等19. 解：由图知，两灯泡并联，A为干路电流，B、C分别为支路电流，所以通过测点的电流：I C=I A-I B=1.8A-0.7A=1.1A．答：流过C点的电流I C为1.1A．20. 断开；没有写出电流的单位；方法一；各支路的电流之和【解析】1.解：因为串联电路处处电流相等，所以可能是电流表的使用和读数出现错误，即电流表没有校零，读数错误、可能是两电表所用的量程不同等，与电流表在电路中的位置无关．故选A．根据串联电路处处电流相等以及电流表的使用方法进行分析．知道串联电路处处电流相等，知道电流表的正确使用方法．2.解：因串联电路中的电流处处相等，所以用电流表测电路中任意处，电流都是相等的．故选B．串联电路电流处处相等．解决此题要结合串联电路的电流规律进行分析求解．3.解：由图可知L1、L2和L3的连接方式有以下几种可能：①L1和L2并联后，再和L3串联，此时流过L3的电流为I=4mA+10mA=14mA；②L1和L3并联后，再和L2串联，此时流过L3的电流为I=10mA-4mA=6mA；③L2和L3并联后，再和L1串联，此时L1的电流应该大于L2的电流，而题目L2中电流是10mA，这种情况是不存在的．故流过L3的电流可能是6mA或14mA．故选D．由图可知，三电阻并联，根据通过L1和L2的电流分别为求出O点的电流，然后利用并联电路电流的特点求得通过L3的电流．本题考查了并联电路的电流规律，比较简单，分清电路的连接方式是关键．4.解：由电路图可知，两灯和两电流表串联接入电路；根据串联电路的电流特点，电路中各处的电流相等；但实验时电流表甲和乙的示数分别为0.12A和0.10A，偏差较小，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未校零；而导线的电阻，两灯的电阻不同，以及电表的位置不会影响电流的大小．所以，只有选项C符合题意．故选C．掌握串联电路电流的特点：串联电路中电流处处相等．再结合选项中的内容做出判断．此题考查了串联电路中的电流规律，同时考查了电流表的使用，电流相同，若电流表的量程不同，则偏角不同，使用电流表前一定要进行调零．5.解：由题意可知，两滑动变阻器允许通过的最大电流分别为3A和1.5A，因串联电路中各处的电流相等，所以，两滑动变阻器串联时，为保证电路安全，电路允许通过的最大电流是1.5A．故选B．串联电路中各处的电流相等，两滑动变阻器串联，流过电路的电流应等于滑动变阻器允许的最大电流中较小的一个．能根据串联电路的电流特点确定电路中的最大电流为两滑动变阻器允许通过最大电流的较小值是解题的关键．6.解：如图是串联电路，根据串联电路电流处处相等，甲乙丙三处的电流都相等．故选D．串联电路的电流处处相等．掌握串联电路的电流、电压、电阻的特点．7.解：由电路分析可知：A3测L3的电路，A2测L2L3的电流，A1在干路上测总电流，故I1＞I2＞I3故选C由电路分析知三个灯泡并联，其中A3与L3串联，A2与L2、L3的并联电路串联，A1在干路上，则可判电流的大小．在分析电路时可先把电流表摘除，我们很容易看到，三个灯泡为并联关系．然后再将电流表放入，能更清楚看到电流表所测的是哪一部分电流．8.解：由图可见，电路为三个灯并联，A3测一个灯的电流，A2测两个灯的电流，A1测总电流，对应的电流表的示数分别是I3、I2、I1，根据并联电路电流的特点，故三个电流大小的关系是I1＞I2＞I3．故选A．（1）分析电路中三个灯的连接方式，在并联电路中干路的电流等于各支路电流之和；（2）分析各电流表测量的对象：A3测的是一个支路的电流，A2测的是两个支路的电流，A1测的是三个支路的电流．然后比较I1、I2、I3的大小．本题考查了学生识别电路的能力，以及学生对串、并联电路电流的特点的掌握情况，是一道中档的题目．9.解：A、串联电路中电流处处相等，导线有电阻不会造成两电流表的示数不同，故A错误；B、串联电路中电流处处相等，灯泡L1和L2的电阻不同，但电流也会相同，故B错误；C、灯泡L1和L2在电路中的位置不同不影响不同位置的电流大小，故C错误；D、电流表使用前没有调零，会造成数据有一定偏差，因此，造成两个电流表示数不同的原因可能是有一只电流表没有调零，故D正确．故选D．掌握串联电路电流的特点：串联电路中电流处处相等．结合实验中可能出现的情况可做出判断．此题考查了串联电路中的电流规律，同时考查了电流表的使用，电流相同，若电流表的量程不同，则偏角不同，使用电流表前一定要进行调零．10.解：闭合开关后，两个电灯是并联关系，A1测L1中的电流，A2测干路中的电流．在并联中，干路中的电流等于各支路电流之和，则A2的读数应比A1的读数大，而A1的指针偏转角度比A2的大，说明A1表的量程为0～0.6A，A2表的量程为0～3A，所以A1的读数为0.26A，A2的读数为0.6A，L2中的电流I2=0.6A-0.26A=0.34A．断开开关后，电流表A1的示数不受影响，此时为灯泡L1的简单电路，电流表A1和电流表A2都测量灯L1的电流，则电流表A1和电流表A2的示数为0.26A．故答案为：0.26；0.6；0.34；0.26；0.26．先由并联电路的特点判断出两个电流表所使用的量程，再计算两个灯泡中的电流大小．断开开关后，电流表A1和电流表A2都测量灯L1的电流，此题考查的是电流表的读数，需要首先对电路连接关系进行分析，然后根据电路特点确定电流表的量程．11.解：从图可知，闭合开关S，断开开关S1，电路中只有灯泡L1，电流表A和A1测量的是通过电阻灯泡L1中的电流，则电流表A和A1的示数为：I=I1=．当开关S、S1都闭合后，灯泡L1和灯泡L2并联，而此时电流表A测量的是干路中的总电流，电流表A1测量通过灯泡L1的电流，由并联电路电流的特点可知此时干路中的总电流变大，即电流表A的示数变大．故答案为：不变；变大．从图可知．闭合开关S，断开开关S1，电路中只有灯泡L1，电流表A和A1测量的是通过电阻灯泡L1中的电流．开关S、S1都闭合后，灯泡L1和灯泡L2并联，电流表A测量的是干路中的总电流，电流表A1测量通过灯泡L1的电流，再根据并联电路的电流特点判断出电流表A和A1示数的变化．本题考查了学生对欧姆定律和并联电路电流特点的掌握和运用，以及开关断开和闭合对电路串、并联的影响．能分析电路图确定两种情况下（闭合开关S，断开开关S1，电路中只有灯泡L1；开关S、S1都闭合后，灯泡L1和灯泡L2并联）的电路组成是本题的关键．12.决定灯泡亮暗程度的是灯泡的实际功率，实际功率大则灯亮，实际功率小则灯暗，此题可用串联电路的电流处处相等的结论来反驳小明的结论．本题考查了探究串联电路电流特点的实验的操作，注意电流表的使用，根据灯泡的实际功率来判断灯泡亮度的变化．13.解：（1）随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是错误，也可能是并联，开关在干路上，也会出现这样的现象；（2）当刚正确连接完所有的导线，两个灯泡立即发光，说明电路连接时，没有断开开关；电流表指针偏向零刻度线左方，说明电流表正负接线柱接反了；（3）小明准备测量A点的电流，即通过L1的电流，因通过的电流约为0.3A，电流表选用小量程，电流表与L1串联，如下所示：（4）C点电流I C即为干路电流，分析数据可得，并联电路中干路电流等于各支路电流之和．（5）根据并联电路各支路电压相行，由欧姆定律知，并联电路各支路电流相等，是因为相同规格的灯泡做实验了，选用的器材太特殊，没有代表性且实验次数太少，结论不具有普遍性；应更换不同规格（电阻不同）的灯泡进行多次实验．故答案为：（1）错误；也可能是并联，开关在干路上；（2）连接电路时开关未断开；电流表正负接线柱接反；（3）如上图所示；（4）②并联电路中干路电流等于各支路电流之和；（5）实验次数太少，结论不具有普遍性，应更换不同规格（电阻不同）的灯泡进行多次实验．（1）两灯并联，开关在干路上，当开关断开时，两灯也同时熄灭；（2）连接电路时，开关要断开，电流要从电流表正接线柱流入，从负接线柱流出；（3）电流表与待测电路串联，根据电流大小确定电流表量程；（4）分析数据得出结论；（5）用归纳法得出普遍性的结论要求选用的样本要有代表性且数量足够多．本题并联电路中电流的关系，考查电路的连接、注意事项、分析数据得出结论的能力、评估能力及归纳法的运用，为中考的热点问题．14.解：（1）灯正常工作时的电压为2.5V，而电源电压为3V，高于灯正常工作时的电压，无法使灯正常工作；（2）实验时选用了两个规格相同的灯泡，器材太特殊，不具有代表性；（3）只做了一次实验，实验次数太少，就得出实验结论，实验结果具有偶然性．故答案为：（1）电源电压过高；（2）只选择了规格相同的两个小灯泡；（3）只分析一组数据就得出实验结论．（1）比较灯正常工作时的电压与电源电压大小的关系，据此作答；（2）（3）应用归纳法得出结论时应注意：所选样本要有代表且数量足够多．本题探究并联电路中干路的电流与支路的电流的关系，主要考查对器材的要求及归纳法的运用，难度一般．15.解：（1）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．（2）由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.24A．（3）由并联电路电流特点可知，并联电路干路电流等于各支路电流之和．（4）由图丁所示电路图可知，测L2的电流表连线错误，修改后的电路图如图所示：故答案为：（1）电流表正负接线柱接反了；（2）0.24A；（3）并联电路干路电流等于各支路电流之和；（4）如图所示．（1）电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转，根据图乙所示分析答题．（2）由图丙所示电流表确定其量程与分度值，然后读出其示数．（3）并联电路干路电流等于各支路电流之和．（4）电流表应与被测电路串联，分析图示电路图，然后答题．本题难度不大，掌握电流表的使用方法、掌握电表的读数方法即可正确解题．16.解：（1）两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的．（2）由图乙所示电流表可知，电流表指针没有指在零刻度线上，在使用前，电流表指针没有调零；在使用过程中，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的，应该把连接电流表正负接线柱的两根导线交换才行．（3）使用规格相同的灯泡，只进行了一次实验，得出的结论不具有普遍性；为得出普遍结论，应选用不同规格的灯泡多次实验，收集更多的实验数据，然后分析数据得出结论．（4）从实物图中可以看出，电流从正极流出，经过开关、电流表进行分支，分别经过两个灯泡回到电源负极，因此电流表测量干路电流；将L2与电流表负接线柱相连的一端改接电流表的0.6A的接线柱．如图所示：（5）两灯泡串联，通过它们的电流I相等，由P=UI可知，灯泡电压越大，灯泡实际功率越大，灯泡越亮，灯泡的亮度是由灯泡的实际功率决定的，不是由电流决定的，因此小明的结论是错误的．正确的结论应是：在电压一定时，电流越大，灯越亮或灯泡的实际功率越大，灯泡越亮．故答案为：（1）错误；如果两灯并联，拆下干路导线，两灯也不亮；（2）调零；电流表正负接线柱接反了；（3）未选用不同规格的灯泡多次实验；（4）干路；见解答图；（5）在电压一定时，电流越大，灯越亮或灯泡的实际功率越大，灯泡越亮．（1）串联电路中电流只有一条路径；并联电路中有多条路径；串联电路和并联电路中各用电器的工作特点的不同之处：串联电路各用电器同时工作、同时不工作，互相影响；并联电路各用电器可以独立工作、互不影响；也可以同时工作，同时停止工作．因此根据电路的工作特点去分析用电器的连接方式．（2）在使用电表前，要观察电表指针是否指在零刻度线处，如果没有指在零刻度线处，要对电表进行调零；电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转，根据图乙所示分析答题．（3）为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验；（4）根据电流的流向确定电流表测量的电路；电流表与被测用电器串联；（5）灯泡亮度是由灯泡的电功率决定的，应用串联电路特点与电功率公式分析答题．本题考查了电路故障、实验数据分析，连接电路时要注意电流表正负接线柱不能接反；为得出普遍结论，应使用不同规格的实验器材进行多次实验．17.家庭电路中各用电器是并联，根据并联电路的电流特点求出这些用电器同时使用时的总电流，然后与干路允许通过的最大电流相比较即可得出答案．本题考查了家用电器是否能同时使用的判断，利用好并联电路的电流特点和知道家用电器的连接公式是关键．18.解：（1）由表中数据可知，两支路电流之和等于干路电流，可得结论：并联电路干路中的电流等于各支路电流之和．故答案为：并联电路干路中的电流等于各支路电流之和．（2）实验中进行了三次测量，多次测量可以使结论具有普遍性、可靠性；实验中更换不同规格的小灯泡或更换不同电压的电源可以改变电路电流．故答案为：更换不同规格的小灯泡或更换电压不同的电源等．（1）根据表中数据，看支路电流之和与干路电流之间有什么关系，从而得出结论；（2）多次测量可以使实验结论更具有普遍性；改变电源电压或改变灯泡规格可以改变电路电流．本题难度不大，根据并联电路特点分析表中实验数据即可得出并联电路电流规律；实验进行多次测量的目的有：①多次求平均值，减小实验误差；②多次测量，找出普遍规律．19.根据并联电路的干路电流等于各支路电流之和的特点进行分析．本题主要考查了并联电路电流规律的应用，关键搞清ABC三点分别所在的位置．20.解：（1）在拆接电路时，开关要断开，防止损坏用电器；（2）设计实验表格时，被测量的物理量的后面要有单位，物理量没有单位没有意义，测量的电流没有单位．（3）比较后面两次实验与第一次实验的数据可知，两支路的电流均成倍增大，故应该是改变了电源电压；因为如果是方法二更换其中一条支路中的电阻，则其中一条支路的电流应该不变．所以采用的是方法一；由表中数据可得出结论：并联电路干路中的电流等于各支路的电流之和．故答案为：（1）断开；（2）没有写出电流的单位；（3）方法一；各支路电流之和．（1）连接电路和拆电路时，开关都要断开；（2）设计实验表格时，被测量的物理量的后面要有单位；（3）并联电路中各支路互不影响，根据两支路中电流的变化可判断所采用的方法；根据表中数据可得出并联电路的电流规律．探究并联电路电流的特点时，是采用改变电源电压和改变电阻的方法进行多次测量的方法，使实验具有普遍性；实验中还考查了电路的连接常识、表格设计等，属常考内容．初中物理试卷第11页，共11页。

初二物理探究串并联电路中电流的规律试题答案及解析1.如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则（）A．I1=I2B．I1＞I2C．I1＜I2D．无法确定【答案】A【解析】从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L1、L2的电流相等，故I1=I2；故选A．【考点】串联电路电流规律2.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C． L2断路D．L2短路【答案】D【解析】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障．解：串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路．故选D．【考点】电流表、电压表在判断电路故障中的应用；串联电路和并联电路的辨别．点评：（1）电压表无示数说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路．（2）电压表有示数说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路．3.张明同学“探究串、并联电路的电流规律实验”的电路如图所示，当把电流表分别在A、B、C三处时测得电流如下表所示。

请你帮他完成如下几项工作：（1）比较上表数据，可以得出结论是：；（2）张明把电流表接入A点，当闭合开关时发现电流表指针如图所示，出现这种情况的原因是。

（3）当张明更换电压不同的电源后，将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，请你帮忙读出电流大小分别是：A1表为 A， A2表为 A，由此可知过灯泡L2的电流大小为 A。

专题08 串并联电路中电流与电压的规律及应用（原卷版）1、串联电路的电流规律：串联电路中各处电流都相等；公式：I=I 1=I 2(用电器越多，亮度越低)。

2、并联电路的电流规律：并联电路中总电流等于各支路中电流之和；公式： I=I 1+I 2(用电器越多，干路电流越大)。

3、串、并联电路电压的规律：（1）串联电路两端的总电压等于各部分电路两端的电压之和（即U 串=U 1+U 2）； （2）并联电路各支路两端的电压相等，都等于电源电压。

（即U 并= U 1=U 2）。

※。

考点1 串并联电路中电流的规律【典例1-1】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，典例分析＋变式训练考点直击解题方法与技巧则通过较亮灯泡的电流（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是。

【典例1-2】（2022•温江区模拟）如图所示，把两个不同规格的灯泡并联起来接到电源上，探究并联电路中的电流关系，关于各点处电流的大小关系正确的是（）A．I b＝I c B．I a＝I b C．I a＝I c D．I a＝I d【变式1-1】如图所示的串联电路，闭合开关时（）A．通过A点电流大于B点的电流B．通过B点电流大于C点的电流C．通过A点电流大于c点的电流D．通过A、B、C三点的电流相等【变式1-2】（2021秋•东台市期中）如图所示，是小明用三合一充电宝给三部手机同时充电的情景。

这三部手机是连接，若小明拔掉其中一部手机，则通过充电器的总电流将（变大/变小/不变），手机充电时，充电宝将能转化为电能。

考点2电流规律的运用【典例2-1】如图甲所示电路，当开关S1、S2闭合后，A2与R2是（选填“串”或“并”）联的，电流表A1测量的是通过（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为A，通过R2的电流为A。

【典例2-2】如图所示的电路，开关闭合时电流表（甲）测量的是通过的电流，电流表（乙）测量的是通过的电流（以上两空均选填”L1”“L2”或“L2和L1”）。

学生姓名________ 学科_____物理_____ 教师姓名_程小可________课时_______ 授课日期___________①知识框架：1、电压使电路中形成了电流：用水压形成水流来类比电压形成电流。

电源的正极聚集有大量的正电荷，负极聚集有大量的负电荷，在电源的正、负极之间就产生了电压。

这个电压使电路中电荷发生定向流动，就形成了电流。

2、电源是提供电压的装置。

电路中要有持续电流的条件：电源，电路应是通路3、电压（U）的单位。

国际单位：伏特（伏）V 常用单位：千伏（kV），毫伏（mV），微伏（uV）。

4、常见的电压值。

（1）一节干电池：1.5V （2）一节铅蓄电池：2V （3）安全电压：不高于36V（4）家庭照明电压：220V （5）工业电压380V5、电压表的使用①校零②并联(与被测电路或被测用电器)③正负(电流从正接线柱流入，负接线柱流出)④量程(据题意选择合适量程，读数时要看清每一个格和每一小格各表示多少伏) ；6、干电池干电池的正极是碳棒，聚集正电荷，负极是锌筒，聚集负电荷；使正负电荷之间存在一定电压。

②题型体系：一、电流表与电压表的对比电流表必须跟被测电路串联，电压表必须跟被测电路并联。

二者都要求“正进负出“、不能超过量程（偏转到满量程的2/3以上误差会更小）。

我们常用的电流表（0～0.6A和0～3A量程）和电压表（0～3V和0～15V量程），使用大量程时的读数均为使用小量程时读数的5倍。

二、常见题型中考常以两种方式考查是否能正确使用电表。

一是由电路图判断电压表或电流表测的是哪部分电路的电压或电流，二是用填“○“的形式考查电表的使用方法。

题型一、电压表测谁的电压例1、如图3所示，当开关闭合时，用电压表能测出灯L1两端的电压的是（）思路分析：电压表跟哪个用电器并联，就测哪个用电器两端的电压。

A和B中，电压表都是测电灯L2两端的电压；C中，电压表测的是电源电压或两灯串联后的总电压；D中，电压表测的是灯L1两端的电压。

初二物理串联和并联试题答案及解析1. 小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图乙所示，则L 1两端的电压为 V ，L 2两端的电压为 V 。

【答案】8 2【解析】由图可知，电路是由两个电灯串联而成，V 1测电源电压，V 2测L 2两端电压，而两表指针一样，说明V 1选的是大量程，V 2的是小量程，则V 1的示数为10V ；V 2示数为2V ；又因为串联电路两端电压等于各部分电压之和，则灯L 2两端电压为2V ；灯L 1两端电压为10V-2V=8V 。

【考点】串联电路的电压规律和电压表的使用2. 两个电阻R 1、R 2并联的总电阻为，有同学据此认为三个电阻R 1、R 2、R 3并联后的总电阻，但是这个想法是错误的，请运用所学的电学知识加以证明。

【答案】如下 【解析】证明： 由：得由此可知，这个想法是错误的。

【考点】电阻的并联点评：本题考查了学生对并联电阻特点的掌握和运用，能对分式通分得出总电阻大小是本题的关键．3. 当多个电阻并联时，其等效电阻称为并联电路的总电阻．请推证：将两个电阻R l 、R 2并联起来，其总电阻R 总与R 1、R 2的关系为： ．【答案】【解析】已知R l 、R 2并联，并联电路各支路两端的电压相等，干路中的电流等于各支路电流之和；根据并联电路电压和电流的特点以及欧姆定律进行证明． 证明：根据欧姆定律可知： I 1=，I 2=，I=根据并联电路的电流和电压特点可知： I=I 1+I 2，U=U 1=U 2 由上可得：=+即：=+．【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律；电阻的并联．点评：本题考查并联电路电压和电流的特点以及欧姆定律的掌握情况，本题的关键是用电压和电阻表示电流．4.用一个开关能同时控制电路中的两盏灯，则这两盏灯:A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都不对【答案】C【解析】用一个开关能同时控制电路中的两盏灯，这两盏灯可能是串联，也可能是并联。

探究串、并联电路中的电流关系和电压关系1在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V 的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A . 1.5VB . 3.8VC . 2.3VD . 6.1V2•如图是小明厨房安装的抽油烟机和照明灯的连接电路图•下列说法正确的是（）I-- ------------------ 1抽漏机1照明灯$lx——U=220V ------ *4A •抽油烟机和照明灯只能同时工作B •抽油烟机和照明灯工作时，它们两端的电压一定相等C.抽油烟机和照明灯工作时，通过它们的电流一定相等D .抽油烟机和照明灯工作时，它们的功率一定相等3•如图所示的电路中，闭合开关，电压表V i的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A. 4.5V B . 5.5V C . 3V D . 2V4.小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示.下列说法中正确的是（）---- $ 220VA.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C .换气扇和照明灯工作时，通过它们的电流一定相等D.换气扇和照明灯工作时，它们两端的电压一定相等5.如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V i和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（）A.在串联电路中，电流处处相等B.在串联电路中，总电压等于各部分电路两端电压之和C .在串联电路中，总电阻等于各部分电路电阻之和D.电压一定时，电流与电阻成反比6.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（ b ）所示，则电阻R i和R2两端的电压分别为（）A.8V 2VB. 10V 2VC. 2V 8VD. 2V 10V7•如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L i两端的电压是（）C . A示数大于A1示数D . A2示数大于A1示数10 .如图，灯泡L1比L2亮，电压表V2示数为6V,下列说法正确的是（）**----_®—A . V 1示数为6VB . V 1示数大于6VC . V 示数小于6VD . V 示数大于6VR 1=30 Q, R 2=60Q,当开关闭合后,R 1和R 2两端的&如图所示，开关闭合后电阻 R 1两端电压为U i ,电阻电源电压为U ，下列关系正确的是（）R 2两端的电压为U 2,A . U 1 > U 2> UB . U 1< U v U 2C . U 1=U 2+UD . U=U 1+U 29.如图所示电路，L 1的电阻比L 2的大，开关闭合，灯均发光，则（12 .关于串并联电路，下列说法正确的是（ ）A. 串联电路中各用电器两端的电压一定相等B. 串联电路中通过各用电器的电流不一定相等 C .并联电路中总电阻等于各电阻之和D .并联电路中各用电器两端的电压一定相等 13 .如图所示的电路中，闭合开关 S ,已知电源电压为 6V , L 1两端的电压为2V ，则下列说法正确的是（）LiB . V 1示数大于V 2示数A .电压表的示数为 2VB .电压表的示数为 4V11 .如图所示的电路中,2: 3 D . 3: 2A . V 示数等于V 1示数C.电压表的示数为6V D .电压表的示数为10V14•如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b 时，电压表示数为4V，下列说法不正确的是（）Li L】A .电源电压为9VB .灯L1两端的电压为4VC.灯L2两端的电压为4V D •灯L i和灯L2的总电压为9V15•如图，闭合开关S,两灯泡均正常发光，则两灯泡一定具有相同的（）A .额定电流B .额定电压C .额定功率D .电阻16•如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b ）所示，则电阻R1和R2两端的电压分别为（）A. 1.5V B . 3V C. 4.5V D . 6V18.如图所示的电路，当开关S闭合后，两个小灯泡都发光，此时电压表V1、V2的示数分别为6V和2.5V.则有关小灯泡L1、L2两端电压的说法中，错误的是（）A . L1两端的电压为2.5VB . L1两端的电压为3.5VC . L2两端的电压为2.5VD . L 1> L2两端的总电压为6V19.如图，灯泡L1比L2亮，电压表V2示数为6V,下列说法正确的是（）---- —「—1.5V C. 1.5V 7.5V D. 1.5V17.如图所示的电路，开关闭合后，电压表的示数是1.5V , 的示数是A . V1示数为6VB . V1示数大于6VC . V示数小于6VD . V示数大于6VA. 6V 1.5VB. 7.5V 6V1 F iI4.5V，则电源电压是（A.等于6VB.大于3VC.等于3VD.小于3V21.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，贝U L1两端的电压为____ V , L2两端的电(a) <b)20.如图电路中R1>R2,电压表V的示数为6V，电压表V1的示数（）甲z.22. ___________________ 如图1电路，开关S闭合时，电压表V和V1的示数如图2甲、乙所示, 则电阻R两端的电压是 ________ V，电路中电流为 A . 26•如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V .23.两电阻R1 : R2=1 : 2,将它们串联在电路中，它们两端的电压之比为 _____相同时间内电流通过电阻产生的热量之比为_ .24.如图甲乙两电路，已知甲图________V1的读数是3V , V2的读数是V ;若乙图V1的读数是4V, V2的读数是5V，贝U V的读数是 ________ V .25 •如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1 两端的电压为 ;灯L1和灯L2中电阻较大的是 .通过灯L1和灯L2的电流是（选填L1”、L2”或一样”）大.甲乙團227.题图所示电路，电压表V2的示数为比为电源电压保持不变，8V，则灯L1两端的电压为闭合开关S,电压表V1的示数为3V ,V,灯L1与L2的电功率之实验次数U AB/V U BC/V U AC/V1 0.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0（）小希进行多次实验的主要目的是 ____ （填序号）28•小希用如图所示电路来探究串联电路的电压特点.（1）在拆接电路时，开关必须___ .（2）实验中最好选择规格___ （填相同”或不相同”）的小灯泡.（3）用电压表分别测出A与B、B与C、A与C亮点间的电压为U AB、U BC、U AC .经过多次实验，得到的数据记录在图表中.分析实验数据，你可得到串联电路的电压特点是（用公式表示）.29.三位同学针对在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究.(1)小柯设想借用实验室量程为0〜15伏的电压表，直接测量家庭电路上各用电器两端的电压进行比较•仅从量程考虑，因为0〜15伏的电压表 ____ ，所以小柯的设想无法实现.(2)小雪设想利用如图所示电路模拟家庭电路进行探究，所有导线选用电阻可以忽略不计的粗铜丝•如果用电压表测量两灯的电压，结果应该是灯L i和L2两端的电压 ____ .(3)小妍参照小雪的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大•小妍发现规格完全相同的灯L i和L2亮度不同，得出了如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论•她的依据是：规格相同的电灯亮度不同，是由于电灯两端的_____ ，导致实际功率不同. 小雪和小妍采用不同的方法，都在探究同一问题，小柯感慨方法总比问题多”!30 .如图所示，电源电压为6V .闭合开关S,电压表V i示数为4V，电流表示数为0.4A .求：(1)电压表V2的示数；(2 ) R1、R2的阻值.参考答案与试题解析一、选择题（共20小题）1.（2014 ?揭阳）在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）LiA . 1.5VB . 3.8VC . 2.3VD . 6.1V【解答】解：根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V - 2.3V=1.5V .故选A.【解答】解：（1）由电路图可知，照明灯和抽油烟机并联，它们可以独立工作、互不影响；开关S1控制抽油烟机，开关S2控制照明灯；（2）当只闭合S1时，只有抽油烟机工作，当只闭合S2时，只有照明灯工作, 当S1与S2同时闭合时，换气扇与照明灯同时工作，故A错误；（3）并联电路电压相等，抽油烟机与照明灯并联，它们工作时两端电压一定相等，但它们的电流不一定相等，由P=UI可知，它们的功率不一定相等，故B正确，C、D错误；故选B .3.（2014?自贡）如图所示的电路中，闭合开关，电压表V1的示数是7.5V , 电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）2 . （2014?永州）如图是小明厨房安装的抽油烟机和照明灯的连接电路图•下列说法正确的是（）_O ---------- 玄一照明灯J——U=120X T -----A .抽油烟机和照明灯只能同时工作B .抽油烟机和照明灯工作时，它们两端的电压一定相等C.抽油烟机和照明灯工作时，通过它们的电流一定相等D .抽油烟机和照明灯工作时，它们的功率一定相等A . 4.5V B . 5.5V C . 3V D . 2V【解答】解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，由于串联电路中总电压等于各分电阻电压之和，则U1+U2=7.5V ------------------ ①U2+U3=9V ----------------------- ②U=U 1+U2+U3=12V ------------------- ③.解得U2=4.5V .故选：A .4.（2014?青海）小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示.下列说法中正确的是（）抽油烟机按气鬲麹明灯---- o Z20V a ---A •换气扇和照明灯不能同时工作B •换气扇和照明灯只能同时工作C.换气扇和照明灯工作时，通过它们的电流一定相等D •换气扇和照明灯工作时，它们两端的电压一定相等【解答】解：AB、两电器并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两电器功率不同，则电流不一定相同；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确. 故选D •D.电压一定时，电流与电阻成反比【解答】解：根据电路图可知，电压表V i测量AC间的电压，电压表V测量CB间的电压；A、串联电路处处电流相等，但本实验无法测量电路中的电流，因此本实验无法完成；B、电压表V1和电压表V2分别测量串联电路各部分的电压，当C左右移动时，电压表V i和电压表V2的示数同时发生变化，但它们之和不发生改变，故可以探究在串联电路中，总电压等于各部分电路两端电压之和；C、无法测量各电阻的阻值，因此无法探究总电阻与分电阻的关系；D、因为当C左右移动时，电压表V i和电压表V2的示数同时发生变化，无法控制电压一定，故不能探究电压一定时，电流与电阻成反比.故选B .6.（2015?龙岩）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）5.（2013?黑龙江）如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（）A .在串联电路中，电流处处相等B •在串联电路中，总电压等于各部分电路两端电压之和C.在串联电路中，总电阻等于各部分电路电阻之和A. 8V 2VB. 10V 2VC. 2V 8VD. 2V 10V【解答】解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V ；（2）电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U仁10V ；电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V ；则电阻R 2两端的电压U 2=U V2=2V ，由串联电路特点知，电阻 R i 两端的电压U i =U Vi - U V 2=1OV - 2V=8V .故选A .7 . （20i4?宿迁）如图所示，电源电压 9V 保持不变，当开关 S 闭合时，灯泡 L i 、L 2均正常发光，电压表示数为 3V ，则灯泡L i 两端的电压是（ ）【解答】 解：因为L i 与L 2串联，电压表测 L 2两端的电压，并且串联电路两 端电压等于各部分电压之和，所以灯泡L i 两端的电压：U i =U - U 2=9V - 3V=6V . 故选B .& （20i3?来宾）如图所示，开关闭合后电阻R i 两端电压为U i ，电阻R 2两端的电压为U 2,电源电压为U ，下列关系正确的是（）A . V 示数等于V 1示数B • V 1示数大于V 2示数C . A 示数大于A 1示数D • A 2示数大于A i 示数【解答】解：（1）由左图可知，L i 、L 2并联，电表V i 测L i 两端电压，电表V 2测L 2两端电压，电压表 V 测电源电压，并联电路中各支路电压相等，都等 于电源电压；故 V 示数等于V i 示数，等于V 2示数，故A 正确、B 错误； （2）由右图可知，L i 、L 2串联，在串联电路中，电流处处相等，因此 A 示数等于A i 示数，等于A 2示数，故CD 错误. 故选A .iO . （20i3?广州）如图所示，灯泡 L i 比L 2亮，电压表V 2示数为6V ，下列说 法正确的是（）9VA . U i > U 2> UB . U i < U v U 2C . U i =U 2+UD . U=U i +U 2【解答】解：因为串联电路两端电压等于各部分电压之和，所以 U=U i +U 2 .故选D .9. （20i5?广州）如图所示电路，L i 的电阻比L 2的大，开关闭合，灯均发光, 则（ ）A . V i 示数为6VB . V i 示数大于6VC . V 示数小于6V于6VD . V 示数大【解答】解：根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L i两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等, 因此电压表V、电压表V i、电压表V2的示数相等，都等于6V .故选A.11. （2013?怀化）如图所示的电路中，R i=30 Q, R2=60Q,当开关闭合后，R i和R2两端的电压之比是（）13.（2014?桂林）如图所示的电路中，闭合开关S,已知电源电压为6V, L1两端的电压为2V，则下列说法正确的是（）Li2: 3 D . 3: 2【解答】解：由电路图可知，开关闭合时，两电阻并联,B .电压表的示数为4VD .电压表的示数为10V电压表测L1两端的电压，已知L1两端的电压为2V ,因并联电路中各支路两端的电压相等，所以，R i和R2两端的电压之比为1: 1. 故选A.12.（2014?铜仁市）关于串并联电路，下列说法正确的是（）A •串联电路中各用电器两端的电压一定相等B •串联电路中通过各用电器的电流不一定相等C.并联电路中总电阻等于各电阻之和D •并联电路中各用电器两端的电压一定相等【解答】解：A、串联电路中电源两端电压等于各部分电路两端的电压之和，串联用电器的规格如果相同，则用电器两端的电压一定相等，若串联用电器的规格不相同，则用电器两端的电压一定不相等，故A错误；B、串联电路中处处电流相等，因此串联电路中通过各用电器的电流一定相等，故B错误；C、并联电路中，总电阻的倒数等于各电阻倒数之和，故C错误；D、并联电路中各用电器两端的电压一定相等，故D正确.故选D.14.（2014?贺州）如图所示的电路图，开关S接到a时，电压表示数为9V , 开关S接到b时，电压表示数为4V，下列说法不正确的是（）A .电源电压为9VB .灯L1两端的电压为4VC.灯L2两端的电压为4V D .灯L1和灯L2的总电压为9V【解答】解：当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=9V，故AD正确；当开关接到b时，两电阻仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，故C正确；• • •串联电路的总电压等于各分电阻两端的电压之和，•••灯L1两端的电压U仁U - U2=9V - 4V=5V，故B错误.故选B.A .电压表的示数为2VC.电压表的示数为6V【解答】解：两灯泡串联,则电压表的示数为2V .故选A .15.（2014?厦门）如图所示，闭合开关S,两灯泡均正常发光，则两灯泡一定具有相同的（）【解答】解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压,16.（2015?南充）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A. 6V 1.5V B . 7.5V 1.5V C. 1.5V 7.5V D. 1.5V 6V【解答】解：（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0〜15V，分度值是0.5V，电压表示数U V2=7.5V ;电压表V1量程是0〜3V，分度值是0.1V，电压表示数U V1=1.5V ;（2）电阻R2 的电压U2=U V1=1.5V，电阻R1 的电压U1=U V2 - U2=7.5V -1.5V=6V ;故选A.即灯L1两端电压：U1=1.5V ；电压表测量灯L2两端电压，即U2=4.5V ,则电源电压U=U 1+U2=1.5V +4.5V=6V .故选D . 18 . （2014?百色）如图所示的电路，当开关S闭合后，两个小灯泡都发光，此时电压表V1、V2的示数分别为6V和2.5V .则有关小灯泡L1、L2两端电压的说法中，错误的是（）7—A . L1两端的电压为2.5VB . L1两端的电压为3.5VC . L2两端的电压为2.5VD . L1、L2两端的总电压为6V【解答】解：由电路图可知，两灯泡串联，电压表V1测电源的电压，电压表V2测灯L2两端的电压，所以L1、L2两端的总电压为6V丄2两端的电压为2.5V ; 因串联电路中总电压等于各分电压之和，所以灯L1两端电压：U1=U - U2=6V -2.5V=3.5V，故A 令错误.额定电压C .额定功率D .电阻【解答】解：根据电路图可知，两灯泡并联连接；因为并联电路两端电压相等,的示数是4.5V，则电源电压是（A. 1.5V B . 3V C . 4.5V D . 6V17.（2015?徐州）如图所示的电路，开关闭合后，电压表的示数是1.5V，因此两灯泡的额定电压相等. 故选B .【解答】解：由电路图可知，两电阻串联，电压表V 1测R 1两端的电压，因串联电路中总电阻等于各分电阻之和， 所以，电路中的电流： 无+庇，电压表V 1的示数：A . V i 示数为6VB . V i 示数大于6VC . V 示数小于6VD . V 示数大 于6V【解答】 解：根据电路可知，两灯泡并联，电压表 V 测量电源电压，电压表 V 1测量L 1两端电压，电压表V 2测量L 2两端电压，而并联电路两端电压相等， 因此电压表 V 、电压表V 1、电压表V 2的示数相等，都等于 6V . 故选A .20 . （ 2014?广州）如图电路中 示数（ ）A .等于6VB .大于3VC .等于3VD .小于3Vu UU 1=|R 1=R 1="'I ：Ri因 R 1 ＞ R 2,RnRn所以， v 1, 1+ v 2,RlR 【则 U1＞「＜ =3V. 故选B .二、填空题（共7小题）21. （2015?常德）小明按图甲的电路进行实验， 当闭合开关用电器正常工作时，电压表V 1和 V 的指针完全一样，如图乙所示，贝UL 1两端的电压为 8 V ,V 测电源的电压，电压表19. （2015?十堰）如图，灯泡 L 1比L 2亮，电压表 V 示数为6V ，下列说法正 确的是（）R 1> R 2,电压表V 的示数为6V ，电压表V 1的L2两端的电压为 2 V .甲【解答】解：由电路图可知，L i 、L 2串联，电压表V i 测量串联电路两端电压， 电压表V 2测量L 2两端电压；由于串联电路两端电压等于各部分电压之和， 所以V i 选的是大量程，V 2的是小量程，即V i 的量程为0〜15V ，分度值为0.5V , 示数为10V ; V 2的量程为0〜3V ，分度值为0.1V ，示数为2V ; 因为串联电路两端电压等于各部分电压之和，所以灯L i 两端电压：U i =U -U 2=10V - 2V=8V .故答案为：8; 2 .23. （2014?曲靖）两电阻 R i ： R 2=i : 2，将它们串联在电路中，它们两端的电 压之比为 i ： 2 ，相同时间内电流通过电阻产生的热量之比为 i ： 2【解答】解：两电阻串联时， •••串联电路中各处的电流相等，在相同时间内，电流通过 R i 和R 2产生的热量之比:2Q1 I 旳 1 10 10 乙¥22. （ 20i4?郴州）如图i 电路，开关S 闭合时，电压表 V 和V i 的示数如图2 甲、乙所示，则电阻 R 两端的电压是 3.6 V ，电路中电流为 0.6 A .Q2 I 2R 2t答案为：i : 2; i ： 2.3V , V 2的读数3 V ;若乙图V i 的读数是4V , V 2的读数是5V ，则V 的读数是_ V .24. （20i3?铜仁市）如图甲乙两电路，已知甲图V i 的读数是是團1 【解答】 解：由电路图可知，两灯泡串联，电压表 V i 测灯泡两端的电压， 由甲图可知，V 的量程为0〜i5V ，分度值为0.5V ，示数U=6V ; 由乙图可知，V i 的量程为0〜3V ，分度值为0.iV ，示数U i =2.4V ; • • •串联电路中总电压等于各分电压之和， • R 两端的电压：團2V 测电源的电压, 电压表 —~~ -U R =U - U i =6V - 2.4V=3.6V , 根据欧姆定律可得，电路中电流: =0.6A .故答案为：3.6; 0.6.【解答】解：（i ）因为并联电路两端电压相等，所以电压表 V 2的示数等于电 压表V i 的示数，即为3V ;（2）因为串联电路两端电压等于各部分电压之和，所以电压表 V 的示数等于电压表 V i 、V 2之和，即4V+5V=9V . 故答案为：3; 9.•••根据欧姆定律可得:=「= JU £ IR £ 2根据串联电路的电压关系 U i =U - U 2=6V - i.2V=4.8V . 故答案为：4.8 ; i.2.25. （ 2013?本溪）如图所示，电源电压是 6V 且不变，S 闭合后电压表示数为 2V ，则灯L 1两端的电压为 4V ;灯L i 和灯L 2中电阻较大的是 —1_ •通 过灯L i 和灯L 2的电流是 一样 （选填L i ”、L 2”或一样”）大. 27. （20i3?淮安）题图所示电路，电源电压保持不变，闭合开关S ,电压表V i 的示数为3V ，电压表V 2的示数为8V ，则灯L i 两端的电压为 3 V ，灯 L i 与L 2的电功率之比为3: 5 .Li La 【解答】 解：由图可知，当开关 S 闭合后，电压表测的是灯 L 2两端的电压， 所以L 2两端电压为2V ; 由于两灯串联，根据串联电路电压规律得 U 仁U - U 2=6V - 2V=4V . 因两灯串联，故通过灯 L i 、L 2的电流相等，根据欧姆定律可知， L i 的电阻较 大. 故答案为：4V , L i ，一样. 【解答】解：•••串联电路两端电压等于各部分电压之和 •••灯L 2两端的电压为 U 2=8V - 3V=5V ; 又•••串联电路处处电流相等， P=UI•••灯 L i 与 L 2 的电功率之比：P i : P 2=U i l : U 2I=U i : U 2=3V : 5V=3 : 5. 故答案为：3; 3: 5. 26. （20i4?永州）如图所示电路中，当闭合开关后，两个电压表的指针均为图 乙所示，则电阻 R i 和R 2两端得到电压分别为 4.8 V 和 i.2 V . 三、解答题（共3小题）28. （20i5?莆田）小希用如图所示电路来探究串联电路的电压特点.（1） 在拆接电路时，开关必须 断开 .（2） 实验中最好选择规格 不相同 （填 相同”或 不相同”）的小灯泡. （3） 用电压表分别测出 A 与B 、B 与C 、A 与C 亮点间的电压为 U AB 、U BC 、U AC .经过多次实验，得到的数据记录在图表中.分析实验数据，你可得到串 联电路的电压特点是 U AC =U AB +U BC （用公式表示）.甲 【解答】解：因为电阻 乙 R i 和R 2串联，而电压表 V i 测量的是电源电压，电压 表V 2测量的是R 2电压，所以电压表 V i 的示数比电压表 V 2的示数大；故电压 表V i 选的是0 - i5V 的量程分度值为 0.5V ,根据指针位置，电压表读数为6V ; 电压表V 2选的是0- 3V 的量程，分度值为0.iV ，根据指针位置，电压表读数 为 i.2V ; 实验次数U AB /V U BC /V U AC /V 1 0.8 2.2 3.02 1.0 2.0 3.0 31.21.83.0（4）小希进行多次实验的主要目的是 ①（填序号）①寻找普遍规律②减小实验误差.【解答】解：(1 )为保护电路安全，在拆接电路时，开关必须断开.(2)探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力.(3)AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压,如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论•她的依据是：规格相同的电灯亮度不同，是由于电灯两端的实际电压不同，导致实际功率不同.小雪和小妍采用不同的方法，都在探究同一问题，小柯感慨方法总比问题多”a - - bAC两点间的电压为电路两端的总电压.由表中的数据可以看出：第一次实验：U AC=3V , U AB+U BC=0.8V+2.2V=3V ;第二次实验：U AC=3V , U AB+U BC=1.0V+2.0V=3V ;第三次实验：U AC=3V , U AB+U BC=1.2V+1.8V=3V ;因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即U AC=U AB+U BC.(4)实验过程中，小明测量得到多组电压值的目的是：总结规律，避免结论的片面性.故答案为：(1)断开；(2)不相同；(3) U AC=U AB+U BC； (4)①.29.( 2015?台州)三位同学针对在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究.(1)小柯设想借用实验室量程为0〜15伏的电压表，直接测量家庭电路上各用电器两端的电压进行比较. 仅从量程考虑，因为0〜15伏的电压表量程太小，所以小柯的设想无法实现.(2)小雪设想利用如图所示电路模拟家庭电路进行探究，所有导线选用电阻可以忽略不计的粗铜丝•如果用电压表测量两灯的电压，结果应该是灯L1和L2两端的电压相等 .(3)小妍参照小雪的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大•小妍发现规格完全相同的灯L1和L2亮度不同，得出了【解答】解：(1)家庭电路的电压为220V，仅从量程考虑，0〜15伏的电压表量程太小，不能用该电压表测量家用电器两端的电压；(2)铜导线导线与灯泡串联，导线电阻很小，可忽略不计，两灯泡并联接入电路，所以两灯泡L1和L2两端的电压相等；(3)导线由拆自旧滑动变阻器上的电阻丝，电阻较大，与灯泡串联接入电路，由串联电路的电压关系可知：U电源=U导线+U灯泡，与灯L2串联的导线较长，所以与灯L2串联的导线的电阻较大，根据串联电路的分压原理可知，与灯L2串联的导线两端的电压较大，所以L2两端的实际电压较小，小于L1两端的电压；U? 一由P= 可知，规格相同的电灯亮度不同，是由于电灯两端的实际电压不同，导致实际功率不同.故答案为：(1)量程太小；(2)相等；(3)实际电压不同.30.(2013?天水)如图所示，电源电压为6V •闭合开关S,电压表V1示数为4V，电流表示数为0.4A .求：(1)电压表V2的示数；(2 ) R1、R2的阻值.【解答】 解：由图可知：电源电压为 6V . R i 、R 2串联，电压表 V i 测量的是 电阻R i 两端的电压，为4V ;电压表V 2测量的是电阻 R 2两端的电压，电流表 A 测量总电流，(1) 由串联电路的电压规律可知：U 2=U - U i =6V - 4V=2V ;即电压表V 2的示数为2V .(2) 由1=得：R=10 Q,答：(1)电压表V 2的示数为2V ;(2 ) R i 、R 2的阻值分别为10Q 、5Q. R i = R 2='='L ==5 Q.。

16.2 串、并联电路中电压的规律第一阶——基础过关练1．如图所示的电路中，电阻阻值R 1＜R 2．闭合开关S 后，电阻R 1、R 2两端的电压分别为U 1、U 2，通过两个电阻的电流分别为I 1、I 2．下列判断中正确的是（ ）A ．I 1=I 2B ．I 1＞I 2C ．U 1=U 2D ．U 1＞U 2【答案】A【解析】【详解】 如图电路，闭合开关S 后，电阻R 1、R 2串联在电路中．根据串联电路电流处处相等的特点可知，通过两电阻的电流相等，故A 正确，B 错误； 根据串联电路的分压特点，即：111222U IR R U IR R ==，可见串联电路中电压与电阻成正比，因为R 1＜R 2，所以 U 1<U 2，故CD 错误；故选A ．点睛：考查了串联电路的电流、电压特点，牢记串联电路的分压规律，即电压与电阻成正比，电阻越大，分得电压越多，是电路的基本特点，要能熟练应用．2．如图所示，当电压表的示数为2.5V 时，灯L 2两端的电压（ ）A ．有可能大于2.5VB ．有可能小于2.5VC ．一定等于2.5VD ．无法判断课后培优练【答案】C【解析】【详解】由电路图可知，两灯泡并联，电压表测电源（L1）两端的电压，电流表测通过L1的电流。

因并联电路中各支路两端的电压相等，由电压表的示数2.5V可知，灯L2两端的电压一定为2.5V。

故ABD不符合题意，C 符合题意。

故选C。

3．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（）A．4.8V 1.2V B．6V 1.2V C．1.2V6V D．1.2V 4.8V【答案】A【解析】由电路图知，两个电阻串联在电路中，电压表V1测电源电压，V2测电阻R2两端的电压，而两电压表指针偏转相同，据串联电路的电压特点知，V1所选的量程为0~15V，对应的分度值为0.5V，示数为6V，V2所选的量程为0~3V，对应的分度值为0.1V，示数为1.2V，则R1两端的电压U1=U-U2=6V-1.2V=4.8V故A符合题意，BCD不符合题意。

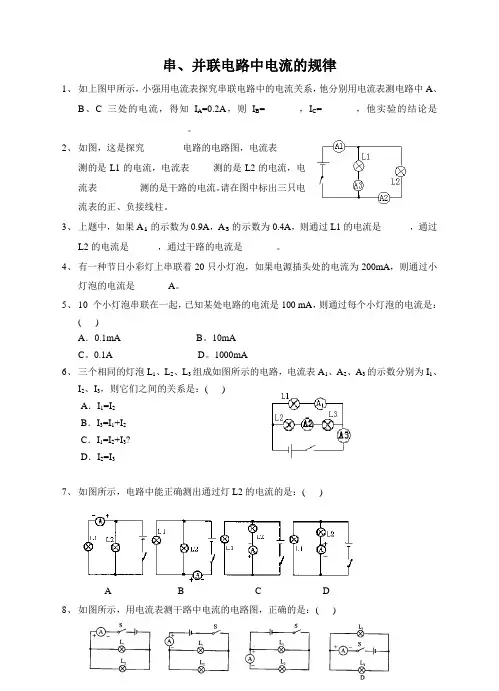

串、并联电路中电流的规律1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是_______________________。

2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )A．0.1mA B。

10mAC。

0.1A D。

1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )A．I1=I2B．I3=I1+I2C．I1=I2+I3?D．I2=I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )A B C D8、如图所示，用电流表测干路中电流的电路图，正确的是：( )A B C D9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1> I3> I210、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )A．2：3B．3：1C．1：2D．2：111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

答题向导1.7 V，当S←注意开关S闭合时L2被短路.2.数为2 V灯L2的电压：←电源是提供电压的装置，而电灯是用电的装置.电压表并联在哪个用电器的两端，可以采用移动结点的方法.3.图6电压表V2的示数，3V的，←观察两个电压表测的分别是哪部分的电压，哪个电压高,再判断所选的量程.电源电压U=4 V，L1的电压U1=1.8 V，L2的电压U2=U－U1=4V－1.8 V= 2.2 V.4.三个相同的灯泡串联在电路中（如图6－2－12所示），S闭合时，V1的示数为24 V，V2的示数也为24 V，那么电源电压为（）A.24 VB.48 VC.12 VD.36 V图6－2－12答案：D解析：三个灯泡相同，分得的电压是相同的，V1的示数为24 V，则判断出每个灯泡上面的电压为12 V，三个灯泡的总电压为36 V. 所以选项D是正确的. ←先观察电压表测的是哪部分的电压,然后应用串联电路电压间的关系解决.5.把两个相同的灯泡串联接到由3节干电池串联成的电池组中.现要用学校实验室的电压表分别测量单个灯泡两端的电压和两个灯泡串联起来的总电压，电压表的量程应分别使用（）A.3 V，3 VB.15 V，3 VC.15 V，15 VD.3 V，15 V答案：D解析：三节干电池串联总电压为4.5 V，两个相同的灯泡串联，每个灯泡分担的电压为2.25 V，所以测量单个灯泡两端的电压时，电压表的量程选择3 V的即可，而两个灯泡两端的总电压为电源电压4.5 V，故测量两个灯泡串联起来的总电压时，电压表的量程应使用15 V的. ←记住每节干电池的电压和干电池串联后的总电压与每节干电池电压间的关系,以及串联电路电压间的关系.6.将电灯L1、L2串联，用电压表测出电灯L1两端的电压是8 V，电灯L1、L2串联的总电压是12 V，那么电灯L2两端的电压和两灯中电流的关系是（）A.12 V，I1＞I2B.8 V，I1＜I2C.4 V，I1=I2D.16 V，I1=I2答案：C解析：根据串联电路电流间的关系：电流处处相等，可以排除A、B 选项，再根据串联电路电压间的关系得到U2=U－U1=12 V－8 V=4 V，所以选项C是正确的. ←综合考虑串联电路电压、电流间的关系.7.如图6－2－13所示，开关S 接1时，电压表的示数为4 V ；开关S 接2时，电压表的示数为2 V.则灯L 1两端的电压是 V ；L 2两端的电压是 V ；电源电压为 V .图6－2－13答案：4 2 6解析：开关S 接1时，电压表并联在L 1的两端，示数为4 V ，则灯L 1两端的电压是4 V ，开关S 接2时，电压表并联在L 2的两端，示数为2 V ，则灯L 2两端的电压是2 V .灯L 1与L 2串联，根据串联电路电压间的关系，得到电源电压为U =U 1＋U 2=4 V ＋2 V=6 V .←通过开关改变了电压表所测量的部分，电路中用电器的连接方式没有变注意：实际操作中并不是这么简单，如果这样操作,电压表的指针偏转方向会出现什么问题？为什么？8.在图6－2－14中 （1）将电灯L 1、L 2串联起来，用电压表测L 1两端的电压，在图上画出连接方法.（2）若用电压表测出电灯L1两端的电压是2 V ，电源电压是6 V ，那么电灯L 2两端的电压是多大？L L 2-+图6－2－14答案：（1）见图6－2－17所示 （2）4 V解析：（1）略（2）根据串联电路电压间的关系，得到：U 2=U －U 1=6 V －2 V=4 V. ←连接电路时，先连其他电路，最后连接电压表. 9.某同学在探究串联电路电压间关系时设计了如图6－2－15所示的电路图，并通过改变电源电压取得了三组实验数据，其中第二次和第三次实验时电压表V 1、V 2的示数分别如图6－2－16所示.←注意三个电压表分别并联在哪部分电路的两端，测的就是哪部分的电压.图6－2－1515315 6－2－（2）分析表中的实验数据，得到的实验结论是：串联电路中.答案：（1）1.5 V 4 V（2）两端的总电压等于各部分电路两端的电压之和解析：（1）甲图选择了3 V的量程，指针指在1个大格、5个小格处，电压为1.5 V；乙图选择了15 V的量程，指针指在8个小格处，电压为4 V.（3）三组数据间的关系是：3 V=1 V＋2 V，4.5 V=1.5 V＋3 V，6 V= 2 V＋4 V，分析得到：V3的示数等于V1的示数加V2的示数，即L1、L2两端的总电压等于L1与L2两端的电压之和. ←注意电压表所选的量程，测量数据记录时要包括数字和单位.。

串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。

【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。

【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。

举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。

【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。

（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。

初二物理串联和并联试题答案及解析1.小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为 V，L2两端的电压为 V。

【答案】8 2【解析】由图可知，电路是由两个电灯串联而成，V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是大量程，V2的是小量程，则V1的示数为10V；V2示数为2V；又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为2V；灯L1两端电压为10V-2V=8V。

【考点】串联电路的电压规律和电压表的使用2.有两个定值电阻R1和R2，若把它们并联起来接在电源两端时，通过电阻R1的电流I1与通过R2的电流I2之比为I1∶I2=4∶5；若将它们串联起来接在同一电源两端时，判断正确的是（）A．电阻R1两端的电压与电阻R2两端的电压之比为4∶5B．通过电阻R1与通过电阻R2的电流之比为4∶5C．通过电阻R1与通过电阻R2的电流之比为1∶1D．通过电阻R1与通过电阻R2的电流之比为5∶4【答案】C【解析】：（1）并联电路中电流与电阻成反比，所以电阻R1与R2并联后接在电源两端时，通过它们的电流之比为4：5，则它们的电阻之比为5：4；（2）若把它们串联起来接在电源两端，则通过它们的电流相等，所以电流之比为1：1；电压之比是5:4【考点】欧姆定律点评：在并联电路中，各支路电压相同，所以根据欧姆定律公式可知，电流与电阻成反比；串联电路中的电流处处相等．3.两个电阻R1、R2并联的总电阻为，有同学据此认为三个电阻R1、R2、R3并联后的总电阻，但是这个想法是错误的，请运用所学的电学知识加以证明。

【答案】如下【解析】证明：由：得由此可知，这个想法是错误的。

【考点】电阻的并联点评：本题考查了学生对并联电阻特点的掌握和运用，能对分式通分得出总电阻大小是本题的关键．4.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是V，V2用的量程是V，小灯泡L1上的电压是．【答案】0～15，0～3，3.5V【解析】此电路为串联电路．L1与L2两端的电压之和等于V1的示数，V2的示数为L2两端的电压．V1的示数大于V2的示数．若V2选择0～15V的量程，则V1的示数总比V2小，不符合题意．所以V2应选择0～3V的量程，V1选择0～15V的量程．L1两端的电压应为V1示数与V2示数之差．解答：解：V1的示数应大于V2的示数，观察图中两电压表的示数，可知V1应选择0～15V的量程，读数为6V，V2应选择0～3V的量程，读数为2.5V．L1两端的电压为两电压表示数之差，既：6V﹣2.5V=3.5V．答：0～15，0～3，3.5V【考点】串联电路的电压规律；电压表的使用．点评：此题考查了串联电路中分压的关系，电压表量程的选取以及电压表的读数．5.在如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？【答案】（1）电阻R1两端的电压是3V；（2）通过R2的电流是0.15A．【解析】电路中，两个电阻并联，电流表测量定值电阻R1的电流．在分析电路的基础上，利用并联电路的特点，以及欧姆定律即可求得此题答案．解：（1）已知定值电阻R1=10Ω，通过它的电流I1=0.3A．由得U1=I1R1=0.3A×10Ω=3V（2）∵R1、R2并联∴U2=U1=3V，由题意知R2=20ΩI2===0.15A答：（1）电阻R1两端的电压是3V；（2）通过R2的电流是0.15A．【考点】欧姆定律的应用；电阻的并联．点评：此题是一个关于欧姆定律与并联电路特点相结合的一个较简单的题目，将两者联系起来是此题考查的目的．6.如图所示电路中，当开关S闭合时，下列说法正确的是：A．三只电流表A1、A2、A3示数相同B．电流表A1、A3示数相同C．电流表A2、A3示数相同，A1示数大于A2、A3的示数D．电流表A1的示数等于A2和A3示数之和【答案】C【解析】两个灯泡是并联的。

串、并联电路中的电流和电压关系1．如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为I a=0.2A、I b=0.2A、I c=0.2A．记录数据后，他下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值2．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C3．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流I A、I B、I C，用电压表分别测出AB、BC、AC两点间的电压U AB、U BC、U AC．下列说法正确的是（）A．I A＞I B＞I C B．I A＜I B＜I C C．U AB=U BC=U AC D．U AC=U AB+U BC 4．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．I a=I d B．I a＜I b C．I b＞I c D．I c=I d5．如图所示，在电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是（）A．I1≠I2B．I1=I2C．U1≠U2D．若L1灯丝烧断，灯L2仍能正常发光6．连接如图所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故 B．灯泡L1和L2的电阻不同C．导线有电阻D．灯泡L1和L2在电路中的位置7．如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I38．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小9．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V10．小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒工作电压是（）A．0.3V B．1.5V C．3V D．4V11．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（）A．I A＞I B B．I A＜I B C．I A=I B D．无法确定12．标有“6V 6W”“6V 3W”的灯泡L1、L2，串联接在某电源上，设灯丝的电阻不变，则（）A．通过灯L1、L2的电流之比为1：2B．灯L1、L2两端的电压之比为2：1C．电源电压为9V时，只有L2能正常发光D．电源电压为9V时，灯L1、L2都恰能正常发光13．如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些．对这一现象分析错误的是（）A．L1功率比L2功率大B．L1电压比L2电压大C．L1电阻比L2电阻大D．L1电流比L2电流大14．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A．通过L1的电流大于通过L2的电流B．L1两端电压大于L2两端电压C．L1的电阻小于L2的电阻D．L1的电功率等于L2的电功率15．如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则（）A．I1：I2=2：5 B．I1：I2=3：5 C．R1：R2=3：2 D．R1：R2=2：3 16．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小17．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较暗，灯L2较亮，则（）A．灯L1的电阻比灯L2的电阻大B．灯L1的额定功率比灯L2的额定功率小C．电路中，灯L1两端电压比灯L2两端电压小D．电路中，通过灯L1的电流比通过灯L2的电流大18．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是（）A．4mA B．6mA C．10mA D．14mA19．如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（）A．I1＞I2，A管中的液面较高B．I1＜I2，A管中的液面较低C．I1=I2，A管中的液面较高D．I1=I2，A管中的液面较低20．定值电阻R1=10Ω，R2=20Ω，接入如图所示电路中，闭合开关S，则通过R1、R2的电流之比I1：I2=；R1：R2两端的电压之比U1：U2=．21．如图所示，R1=4Ω，R2=6Ω，当开关S闭合时，通过R1与R2的电流之比为；加在R1与R2两端的电压之比为．22．两根电热丝R1、R2串联在同一电路中，R1＞R2，则通过R1、R2的电流I1I2，放出的热量Q1Q2．（选填“＞”、“＜”或“=”）23．学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结．如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”．这里描述的是（选填“串联”或“并联”）电路的特点．24．某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是联的，手电筒电源的电压为．25．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是 的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流 （选填“变大”、“不变”或“变小”）． 26．如图所示电路中，R 1和R 2的连接方式是 联，通过R 1和R 2的电流 ．若电源电压为3V ，R 1和R 2的阻值相等，则R 1两端的电压是 V ．27．探究并联电路电路电流规律：宝宝和玲玲同学想探究并联电路电流规律， 【猜想与假设】（1）宝宝同学猜想：并联电路中各支路电流相等；（2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和．【设计实验与制定计划】宝宝和玲玲同学分别从实验室选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图所示． 【进行实验与收集证据】（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该 ；检（2）玲玲同学根据电路图正确连接好实验电路，开始实验，正确的读出电流分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和． 【评估】（1）宝宝同学得出错误的实验结论，主要原因是 ；（2）玲玲同学的实验记录表格中，实验次数 读数错误，原因是 ． （3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）： ．28．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a 、b 、c 三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验． （1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是 的．（2）晓丹得出错误的实验结论，主要原因是 ．（3）请你对接下来的实验提出改进措施（一条即可） ．（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是 ．29．甲为探究并联电路电流规律的实验电路图．（1）若要测量干路电流，则电流表应串联在甲图中的处（选填“A”、“B”或“C”）（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是．A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：．（写出一条）30．小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想：“串联电路中的电流越来越小，最终减为零”．给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确．（1）画出你设计的电路图．（2）扼要写出你的操作步骤．参考答案与试题解析1．（2013•贺州）如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为I a=0.2A、I b=0.2A、I c=0.2A．记录数据后，他下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值【解答】解：实验测出了一组实验数据，一次测量具有偶然性，不能得出普遍规律，为了得出普遍规律，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后分析实验数据，从而得出实验结论，故C正确，ABD错误．故选C．2．（2015•娄底）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C 【解答】解：由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有I A=I B+I C；两个灯的阻值不相等，因此I B≠I C．故选B．3．（2013•南宁）如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流I A、I B、I C，用电压表分别测出AB、BC、AC 两点间的电压U AB、U BC、U AC．下列说法正确的是（）A．I A＞I B＞I C B．I A＜I B＜I C C．U AB=U BC=U AC D．U AC=U AB+U BC 【解答】解：因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此I A、I B、I C三者大小相等．比较AB间、BC间、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和．即U AC=U AB+U BC故选D．4．（2014•怀化）如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．I a=I d B．I a＜I b C．I b＞I c D．I c=I d【解答】解：由图可知：a、d在并联电路的干路上，b、c分别在两支路上，由并联电路中电流的特点知，干路中的电流等于各支路电流之和；所以，A选项的关系正确，B、D选项中的关系错误．虽两灯并联，两灯两端的电压相等，但由于灯泡的阻值不知，所以不能判断通过灯泡的电流大小；故C选项错误．故选：A．5．（2015•桂林）如图所示，在电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是（）A．I1≠I2B．I1=I2C．U1≠U2D．若L1灯丝烧断，灯L2仍能正常发光【解答】解：（1）由串联电路的特点知：I1=I2=I．故A错误，B正确．（2）因为在电路中两个规格完全相同的小灯泡L1、L2，由I=可得，U1=U2，故C错误，（3）串联电路中电流的路径只有一条，若L1灯丝烧断，灯L2将不能正常发光，故D错误．故选B．6．（2015•湖州）连接如图所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故 B．灯泡L1和L2的电阻不同C．导线有电阻D．灯泡L1和L2在电路中的位置【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整．故选：A．7．（2015•益阳）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【解答】解：已知电阻R1、R2、R3串联接入电路，根据串联电路中电流特点，各处电流相等，因为I1＞I2＞I3，所以此部分电路中允许通过的最大电流是I3．故选C．8．（2014•龙岩）将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小【解答】解：因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，与两灯泡的亮暗没有关系，故C正确，ABD不正确．故选C．9．（2015•郴州）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V【解答】解：因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U﹣U2=6V﹣4V=2V．综上所述，选项ACD正确，B错误．故选B．10．（2015•恩施州）小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒工作电压是（）A．0.3V B．1.5V C．3V D．4V【解答】解：一节干电池电压是1.5V，两节干电池串联的总电压是1.5V×2=3V．故选C．11．（2014•广安）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（）A．I A＞I B B．I A＜I B C．I A=I B D．无法确定【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，串联时电流相同，即I A=I B．故选：C．12．（2013•凉山州）标有“6V 6W”“6V 3W”的灯泡L1、L2，串联接在某电源上，设灯丝的电阻不变，则（）A．通过灯L1、L2的电流之比为1：2B．灯L1、L2两端的电压之比为2：1C．电源电压为9V时，只有L2能正常发光D．电源电压为9V时，灯L1、L2都恰能正常发光【解答】解：由R=可得，R1===6Ω，R2===12Ω，∵串联电路电流处处相等，故通过灯L1、L2的电流之比为1：1；电压之比为1：2；故AB错误当电源电压为9V时，电路中电流I===A=0.5A，则L1的实际电压U 1实际=0.5A×6Ω=3V，U2实际=9V﹣3V=6V，因此只有L2能正常发光，故C正确，D错误．故选：C．13．（2013•郴州）如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些．对这一现象分析错误的是（）A．L1功率比L2功率大B．L1电压比L2电压大C．L1电阻比L2电阻大D．L1电流比L2电流大【解答】解：两灯泡串联，所以电流相等，D错误；灯泡L1比灯泡L2亮一些，所以灯泡L1的功率大于灯泡L2的功率，所以A正确；根据P=I2R，灯泡L1的功率大，电流相等，所以灯泡L1的电阻较大，所以C 正确；根据U=IR，电流相等，L1的电阻大，所以两端的电压较大，所以B正确．故选D．14．（2015•抚顺）如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A．通过L1的电流大于通过L2的电流B．L1两端电压大于L2两端电压C．L1的电阻小于L2的电阻D．L1的电功率等于L2的电功率【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD错误；B正确．故选B．15．（2015•黔西南州）如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则（）A．I1：I2=2：5 B．I1：I2=3：5 C．R1：R2=3：2 D．R1：R2=2：3【解答】解：当只闭合S时，R2单独接入电路，I2=0.2A，由I=得：U=IR，当再闭合S1时，两电阻并联，则U2=U，I=0.5A，I1=I﹣I2=0.5A﹣0.2A=0.3A，==，===．故选项ABC错误，D正确．故选D．16．（2015•陕西）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选：D．17．（2013•咸宁）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较暗，灯L2较亮，则（）A．灯L1的电阻比灯L2的电阻大B．灯L1的额定功率比灯L2的额定功率小C．电路中，灯L1两端电压比灯L2两端电压小D．电路中，通过灯L1的电流比通过灯L2的电流大【解答】解：A、由于两灯串联在电路中，所以通过小灯泡的电流相同；开关闭合后，灯泡L1较暗，灯泡L2较亮，说明前者的实际功率较小，由P=I2R知，电流相同时，功率越小，阻值越小，因此灯L1的阻值要小于灯L2的阻值；故A错误；B、由A知：R1＜R2，那么在额定电压相同时，由P=可得出阻值越大，其额定功率越小，即灯L1的额定功率要大于灯L2的额定功率，故B错误．C、通过两灯的电流相同，而L1的阻值要小于L2的阻值，由U=IR可知，灯L1两端的实际电压要小一些，故C正确；D、串联电路电流处处相等，故D错误．故选C．18．（2014•株洲）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是（）A．4mA B．6mA C．10mA D．14mA【解答】解：由图可知R1、R2、R3的连接方式有以下几种可能：①R1和R2并联后，再和R3串联，此时流过R3的电流为I=4mA+10mA=14mA；②R1和R3并联后，再和R2串联，此时流过R3的电流为I=10mA﹣4mA=6mA；③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的．故流过R3的电流可能是6mA或14mA．故选：BD．19．（2014•南宁）如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（）A．I1＞I2，A管中的液面较高B．I1＜I2，A管中的液面较低C．I1=I2，A管中的液面较高D．I1=I2，A管中的液面较低【解答】解：因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等，故AB不正确；由Q=I2Rt可知，在电路和通电时间相同时，右侧电阻较大，产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，右侧容器内气体的压强与大气压的差值较大，B测玻璃管液面较高，故C不正确，D正确．故选D．20．（2015•绥化）定值电阻R1=10Ω，R2=20Ω，接入如图所示电路中，闭合开关S，则通过R1、R2的电流之比I1：I2=1：1；R1：R2两端的电压之比U1：U2=1：2．【解答】解：两电阻串联，因串联电路中各处的电流相等，所以，通过它们的电流之比I1：I2=1：1；由I=可得，两电阻两端的电压之比：====．故答案为：1：1；1：2．21．（2015•丹东）如图所示，R1=4Ω，R2=6Ω，当开关S闭合时，通过R1与R2的电流之比为1：1；加在R1与R2两端的电压之比为2：3．【解答】解：两电阻串联，因串联电路中各处的电流相等，所以，通过它们的电流之比I1：I2=1：1；由I=可得，两电阻两端的电压之比：====．故答案为：1：1；2：3．22．（2014•福建）两根电热丝R1、R2串联在同一电路中，R1＞R2，则通过R1、R2的电流I1=I2，放出的热量Q1＞Q2．（选填“＞”、“＜”或“=”）【解答】解：串联电路各处的电流相等，通过R1的电流I1和通过R2的电流I2相等，即I1=I2．已知R1、R2串联在同一电路中，R1＞R2，t相同，由Q=I2Rt可得，放出的热量Q1＞Q2．故答案为：=；＞．23．（2015•邵阳）学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结．如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”．这里描述的是并联（选填“串联”或“并联”）电路的特点．【解答】解：电流走向多条路，说明电流有多条路径；各自为政不相顾，说明各用电器互不影响；支路要由干路管，说明干路开关控制整个电路，与并联电路的特点相符合．故答案为：并联．24．（2015•揭阳）某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是串联的，手电筒电源的电压为3U．【解答】解：当从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，说明它们相互影响，因此它们是串联连接；因为每粒灯珠都正常发光且电压都为U，根据串联电路两端的电压等于串联的各用电器两端的电压之和可知：因此电源电压为3U．故答案为：串；3U．25．（2014•娄底）“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是并联的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流变大（选填“变大”、“不变”或“变小”）．【解答】解：根据交通信号灯工作时的常识知，红灯亮时，黄灯不亮，绿灯不亮，它们是相互不影响工作的，故是并联连接．因信号灯是并联，红灯快结束时黄灯同时亮了，相当于又增加了一条支路，故干路电流会变大．故答案为：并联；变大．26．（2013•徐州）如图所示电路中，R1和R2的连接方式是串联，通过R1和R2的电流相等．若电源电压为3V，R1和R2的阻值相等，则R1两端的电压是 1.5V．【解答】解：由电路图可知，R1和R2的首尾顺次连接，它们是串联的，通过它们的电流与相等；R1和R2的阻值相等，则它们两端电压相等，电源电压是3V，则R1两端的电压是1.5V；故答案为：串；相等；1.5．27．（2014•江西）探究并联电路电路电流规律：宝宝和玲玲同学想探究并联电路电流规律，【猜想与假设】（1）宝宝同学猜想：并联电路中各支路电流相等；（2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和．【设计实验与制定计划】宝宝和玲玲同学分别从实验室选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图所示． 【进行实验与收集证据】（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该 断开 ；分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和． 【评估】（1）宝宝同学得出错误的实验结论，主要原因是 选用了两只规格相同的灯泡 ；（2）玲玲同学的实验记录表格中，实验次数 3 读数错误，原因是 读错了量程 ．（3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）： 应该选用不同规格的灯泡再进行多次实验得出结论 ．【解答】解：【进行实验与收集证据】（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该断开；检查电路无误后，闭合开关，开始实验； 【评估】（1）实验得到的数据具有特殊性，每一次两支路电流都相等，由于并联电压相等，所以可知他所选用的小灯泡规格是相同的，因此得出的实验结论不具有普遍性和科学性；（2）分析玲玲同学的实验记录表格中数据可以看出，第三次的数据明显差别很大，所以这一次是错误的，干路电流表示数比支路电流表示数小，原因只有一种就是读数时看错量程了；（3）为了使实验结论更具科学性，普遍性，应该换用不同规格的灯泡再进行多次测量得出实验结论． 故答案为：【进行实验与收集证据】 （1）断开；【评估】（1）选用了两只规格相同的灯泡； （2）3；读错了量程；（3）应该选用不同规格的灯泡再进行多次实验得出结论． 28．（2015•鄂州）某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a 、b 、c 三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是 断开 的．晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是选用相同规格的灯泡进行实验．（3）请你对接下来的实验提出改进措施（一条即可）换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验．（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是灯丝的电阻随着温度的升高而增大．刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小．【解答】解：（1）为保护电路安全，在连接电路过程中，开关应该是断开．（2）两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同，从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验．（3）为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验．（4）灯丝的电阻随着温度的升高而增大，刚闭合开关时，灯丝的温度较低，电阻较小，电流较大，电流表指针偏角较大；当灯泡发光后灯丝温度升高，电阻增大，电路电流减小，电流表示数减小，最后达到稳定．故答案为：（1）断开；（2）选用相同规格的灯泡进行实验；（3）换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验；（4）灯丝的电阻随着温度的升高而增大．刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小．29．（2015•衢州）甲为探究并联电路电流规律的实验电路图．（1）若要测量干路电流，则电流表应串联在甲图中的C处（选填“A”、“B”或“C”）（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是电流A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性．（写出一条）【解答】解：（1）电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A、B、C三点中C点在干路上，AB两点都在支路上，因此将C点断开接入电流表．（2）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．（3）由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只有一组实验数据，只进行了一次实验，实验次数太少，得出的结论不具有普遍性；故答案为：（1）C；（2）电流表正负接线柱接反；（3）选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性．。

串并联电路的电压规律专题复习1．小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须_________．（2）实验中最好选择规格_________（填“相同”或“不同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC．经过多次实验，得到的数据记录在下表中．分析实验数据，你可得到串联电路的电压特点是__________（用公式表示）实验次数U AB/V U BC/V U AC/V1 0．8 2．2 3．02 1．0 2．0 3．03 1．2 1．8 3．0（4）小希进行多次实验的主要目的是__________（填序号）①寻找普遍规律②减小实验误差2．小明和小华同学在“探究串联电路电压的规律”实验时，都设计了如图甲所示的电路。

(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是_____；(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是_____（写出一种即可）；(3)排除故障后，小明完成了实验，小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，但老师告诉他们这个方法不能测出L2两端的电压，理由是_____。

3．在“探究串联电路电压特点”的实验中：(1)请在虚线框中画出图对应的电路图；（____）(2)连接好电路，闭合开关发现两灯都不亮，电压表指针有明显偏转，则故障是_____；(3)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____。

4．小磊所在的四人合作小组在做“研究串联电路的电压特点”的实验（如图所示）。

(1)连接电路时，开关应_____；(2)连接完毕后，检查电路无误后，开关闭合。

图 5-5-12 《探究串、并联电路中电流的规律》同步练习1．某家庭中正有一盏电灯和电钣锅 在工作,通过家庭室外线的总电流为0.5A ，通过电灯泡的电流为0.15A ， 那么通过电饭锅的电流为 A ． 2．如下图5-5-8，两电流表的示数分别是0.4A 和1.2A ，通过灯L1的 电流是A ，通过灯L2的电流是 A ．3．如图5-5-9中，A1 测的电流，A 测的电流；假设A1的示数是0.8A ，A 的示数是1.9A ，那么通过灯泡L2的电流I2 =A ．4．如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

5．上题中，如果A1的示数为，A3的示数为，那么通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

6．有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA ，那么通过小灯泡的电流是_______A 。

7．10个小灯泡串联在一起，某处电路的电流是100 mA ，那么通过每个小灯泡的电流是〔 〕 A 、0.1mA B 、10mA C 、 D 、1000mA8．三个相同的灯泡L 1、L 2、L 3组成如下图的电路，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，那么它们之间的关系是〔 〕 A 、I 1＝I 2 B 、I 3＝I 1＋I 2C 、I 1＝I 2＋I 3D 、I 2＝I 39．如下图，电路中能正确测出通过灯L 2的电流的是：( )10．如下图，用电流表测干路中电流的电路图，正确的选项是：( ) 11．如图，三个电流表A 1 、A 2、、A 3的示数分别为I 1、I 2、I 3 ，它们的大小关系是：( )A 、I 1＝I 2＝I 3B 、I 1>I 2＝I 3C 、I 1>I 2>I 3D 、I 1> I 3> I 212．如下图，通过L 1的电流和通过L 2的电流之比是2∶1，那么A 1表和A 2表的示数之比是：( )A 、2∶3B 、3∶1C 、1∶2D 、2∶113、如下图5-5-10的电路中，当开关S 闭合后，灯L 1、L 2都不发光．某同学用一段导线去查找电路故障，他将导线并接在灯L 2的两端，发现灯L 1亮，L 2不亮；当把导线并在灯L 1两端是，发现两个灯都不亮，由此可知〔 〕A ．L 1短路B ．L 1断路C ．L 2短路D ．L 2断路14．如下图5-5-11，将电流表串联接入电路中A 、B 、C 、D 四个不同位置，那么有〔 〕 A ．A 点读数等于B 点读数 B ．B 点的读数一定等于C 点读数 C ．A 点读数大于D 点读数 D ．B 点读数小于D 点读数15．如图5-5-12，所示，开关从闭合到断开，电流表A 1和A 2的示数I 1、I 2的变化 〔 〕 A ．I 1变小，I 2变大B ．I 1不变，I 2变大C ．I 1变大，I 2变小D ．I 1不变，I 2变小16．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相同，那么这两个灯泡的连接方式〔 〕A ． 一定是串联B ． 一定是并联C ． 串联、并联都可以D ．条件缺乏，无法判断 17．如图，5-5-13所示电路中，有一个电流表，两个灯泡．以下判断不正确的选项是〔 〕 A ．a 、c 是灯泡，b 是电流表 B ．a 、b 是灯泡，c 是电流表 C ．b 、c 是灯泡，a 是电流表 D ．以上选项不完全正确18．如图5-5-14 所示是用电流表测灯L 1、L 2的总电流，电路连接是否正确？假设不对，请改正． 19．如图，把L 1和L 2连成并联电路，用电流表测L 2的电流，并画出它的电路图。

《串、并联电路中电流的规律》练习题串联电路的电流规律1.用同种材料制成两段长度相等，横截面积不同的圆柱体导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是( )A.IA>IBB.IA＜IBC.IA=IBD.无法确定2、10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个灯泡的电流是____A3.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.用电流表测小灯泡L1中的电流，图中正确的是（）并联电路的电流规律1.如下图示电路中，电流表A和A1的示数分别为I=3A， I1=0.25A，则通过小灯泡L2的电流大小为________。

2.如图，A1测_____的电流，A3测_____的电流；若A3的示数是0.8A，A1的示数是1.9A，则通过灯泡L2的电流I2 =______A．3、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A.Ia=IdB.Ia＞IdC.Ia＞IbD.Id＞Ic4.如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是( )A、.2∶3B、3∶1C、1∶2D、2∶15.如图所示，电路中能正确测出通过灯L2的电流的是：( )6.如下右图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________ 。

7.两个电灯接在同一电路中，用电流表测得通过它们的电流相等，那么（）A．这两个灯一定是串联的B.这两个灯一定是并联的C．这两个灯可能是串联的，也可能是并联的D.无法判断8.如图所示的电路中，电流表测量的是（）A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流9.如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

10.如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

6．2 《探究串、并联电路的电压规律》训练题姓名：班级：一、选择题1、如图所示电路，电源电压为3V。

当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V。

由这—现象可以判断电路的故障是( )A、灯L l短路B、灯L2短路C、灯L l开路D、灯L2开路2、如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A、电压表V1示数为零，灯L1断路B、电压表V1示数为零，灯L1短路C、电流表A示数为零，灯L2断路D、电流表A示数为零，灯L2短路3、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是( )A 、整理器材，结束实验B 、分析数据，得出结论C 、换用不同规格的小灯泡，再测出几组电压值D 、换用电压表的另一量程，再测出一组电压值4、如图所示中电源电压保持不变，当开关S1断开、S2接通时，电压表示数为4.5V ；当开关 S1 接通、S2断开时，电压表示数为3V ；则 L 1 和 L 2 两端电压分别是( )A 、3 V 和 4.5 VB 、1.5V 和 4.5 VC 、3 V 和 1.5 VD 、1.5V 和 3 V5、在同一个电路中，有两只灯泡，用电压表测量每只灯泡两端的电压时，发现都是3V ，由这一现象做出的判断中，正确的是（ ）A 、这两只灯泡的连接方式一定是并联的B 、这两只灯泡的连接方式一定是串联的C 、这两只灯泡的连接方式可能是并联的D 、以上几种说法都是不正确的6、下列说法正确的是( )A 、在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B 、使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C 、只要电路两端接上电压表，则电路中一定有电流通过D 、电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好7、小明在做电学实验时，按下图5连接一个电路，电源电压不变，闭合开关后，灯L 1、L 2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。
