董家口港-潍坊-鲁中、鲁北输油管道工程
配套潍坊罐区工程
100000m 3
原油罐 50000m 3
原油罐
一次密封技术条件
编 制 姜惠娟 校 对 王 斌 审 核
李林江
4 3 2 1
修改
编 制
校 对
审 核
审 定
日 期
目录
1总则 (3)
2现场自然条件 (3)
3储罐主要规格尺寸及设计参数 (3)
4 主要技术要求 (4)
5报价与供货范围 (5)
6现场安装与验收 (6)
7技术资料交付 (6)
8售后服务 (6)
1总则
本技术条件适用董家口港-潍坊-鲁中、鲁北输油管道工程配套潍坊罐区工程外浮顶油罐的一次密封装置。供货商应根据本技术条件的要求进行技术与商务报价响应。
2现场自然条件
年平均气温 12.2 ℃
历年平均最高气温 19.2 ℃
历年平均最低气温 7.7 ℃
极端最高气温 40.7 ℃
极端最低气温 -21.4℃
基本风压： 450 Pa
地震烈度： 7 度（0.15g,第一组）
地面粗糙度类别： A 类
场地土类型： III 类
雪压值 250 Pa
历年年平均降雨量 646～667mm
年最大降雨量 1215.7mm
年最小降雨量 372.3mm
日最大降水量 292mm
3储罐主要规格尺寸及设计参数
3.1油罐尺寸规格
3.1.1 100000m3储罐(14座)
直径φ=80m；罐壁高度H=21.8m。双盘浮顶；浮盘边缘板高度850mm。操作时浮盘
的浸没深度约110 mm。
3.1.2 50000m3储罐（8座）
直径φ=60m；罐壁高度H=19.44m。双盘浮顶；浮盘边缘板高度850mm。操作时浮盘
的浸没深度约118 mm。
3.2操作条件和设计参数:
3.2.1 100000m3储罐
储存介质：原油
介质密度： 950 kg/m3
操作温度：65℃
设计温度：75℃
密封间隙：250mm
3.2.2 50000m3储罐
储存介质：原油
介质密度：950 kg/m3
操作温度：65℃
设计温度：75℃
250mm
密封间隙：
4 主要技术要求
4.1 采用的规范及标准
GB50341-2014 《立式圆筒形钢制焊接油罐设计规范》
GB50128-2014 《立式圆筒形钢制焊接储罐施工规范》GB/T10802 《通用软质聚醚型聚氨脂泡沫塑料》
HG/T2809 《浮顶油罐软密封装置橡胶密封带》
SY/T0511.4-2010 《石油储罐附件第4部分：泡沫塑料一次密封装置》

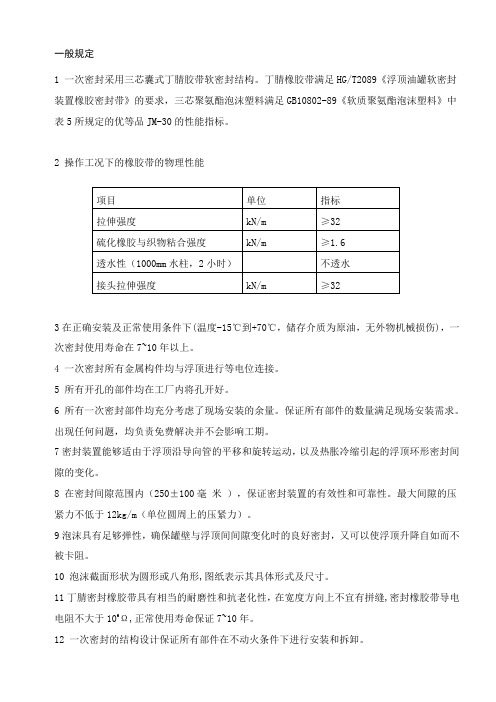

4.2 设计要求及技术条件
4.2.1储罐用一次密封装置采用弹性密封，弹性密封用材料不应褪色、不污染储存介质。供货商应有产品设计、制造、检验、包装和运输的企业标准。
4.2.2 储罐用一次密封装置弹性密封元件应采用聚醚型聚氨脂泡沫塑料，泡沫塑料截面为圆形，泡沫塑料应符合GB/T10802《通用软质聚醚型聚氨脂泡沫塑料》中相关规定的要求，并具有良好的弹性和耐老化性能。
4.2.3一次密封装置用橡胶带采用丁腈橡胶，丁腈橡胶带应满足HG/T2809《浮顶油罐软密封装置橡胶密封带》的要求，除应具有良好的抗介质腐蚀能力外，还应满足强度、耐老化等要求。在本条件中所规定的自然条件和设计条件下，其使用寿命不低于15年。4.2.4一次密封装置用橡胶带采用的合成橡胶（具有内部加强的编织物）厚度不应小于1.5mm，锯齿段的齿部高度不应小于1.5mm。
4.2.5一次密封装置所用的螺栓、螺母等紧固件应为奥氏体不锈钢材质，支撑板及压板等金属结构支撑件均应进行镀锌处理。支撑板厚度不小于9mm，压板厚度不小于6mm。4.2.7一次密封装置应能保证密封间隙在±100mm的范围内具有可靠的密封性能。密封应为浸液式，浸入油面深度30mm。
4.2.8 储罐一次弹性密封装置的所有金属构件均应与浮顶等电位连接，突出的金属构件均应进行绝缘设计。
4.2.9 在正确安装及使用条件下,储罐一次弹性密封装置的使用寿命不应低于15年。4.2.10储罐一次弹性密封装置和二次密封装置应采用同一套螺栓连接到浮顶外边缘板上。应保证两者各自的螺栓孔直径、螺栓孔间距的加工和装配精度,确保二者通过同一套螺栓与浮顶外边缘板连接。
5报价与供货范围
5.1 供货商应在投标文件中对本技术条件逐条按顺序响应。
5.2 供货商应逐条解释投标产品为满足技术条件所采取的措施。
5.3 供货商应提供近5年的业绩表。业绩表所列出的产品应与本工程情况类似，并提供国内外业主的名称、联系方式、供货年份及业主使用情况的反馈。
5.4 供货商应对产品质量、可靠性、使用寿命、技术服务及相关责任进行承诺，该承诺认为是合同需执行的内容。
5.5一次密封装置的供货范围为整个一次密封组件，供货商应在报价中提供零部件名称、材质、数量、规格型号、执行标准、产地，有分承包商时，应列出分承包商的名称。
6现场安装与验收
6.1储罐本体施工单位负责一次密封的现场安装施工。供货商在一次密封安装期间，派技术人员对现场安装进行技术指导。
6.2现场安装完毕，应随浮顶一起进行充水升降试验，无卡滞不影响浮盘升降，密封变形均匀与罐壁之间无间隙且保持适当的压紧力为合格。
6.3必要时供货商应对建设单位的技术、操作人员进行技术培训。
7技术资料交付
7.1供货商在接到中标通知书后的五个工作日之内，向储罐设计单位提供安装技术资料。
7.2供货商应在交付产品时提供产品质量证明书，产品质量证明书至少包括以下内容：
1)产品的安装图及结构简图
2)主要零部件的材质质量证明书
3)产品的制造及检验验收证书
4)产品的维护、操作使用说明
除另有规定外，所有图纸、文件及有关技术资料应采用中文书写，计量单位采用国际单位（SI）。
8售后服务
8.1 当业主需要供货商提供服务时，供货商应在24小时内作出答复，（必要时）在48小时内派服务工程师到现场。
8.2 在质保期内，供货商负责对业主提出的质量异疑做出书面明确答复。确属质量问题时，供货商应及时采取保护措施且负责更换，并延长其质保期。
