cad第一课

《CAD讲义教程教案》PPT课件第一章：CAD软件概述1.1 CAD软件的发展历程1.2 CAD软件的应用领域1.3 CAD软件的基本功能1.4 CAD软件的安装与启动第二章：CAD界面及基本操作2.1 CAD软件界面介绍2.2 文件操作2.3 视图操作2.4 图层操作2.5 绘图辅助工具第三章：二维绘图基础3.1 坐标系与坐标输入3.2 基本绘图命令3.3 图形编辑命令3.4 文本标注与编辑3.5 尺寸标注与编辑第四章：三维绘图基础4.1 三维坐标系4.2 三维绘图命令4.3 三维图形编辑4.4 三维标注与尺寸4.5 三维模型渲染与输出第五章：CAD软件的高级应用5.1 参数化设计5.2 块与组5.3 动态块5.4 族创建与使用5.5 碰撞检测与仿真《CAD讲义教程教案》PPT课件第六章：建筑设计基础6.1 建筑设计流程与原则6.2 建筑平面图绘制6.3 建筑立面图绘制6.4 建筑剖面图绘制6.5 建筑模型创建与渲染第七章：结构工程设计7.1 结构工程设计概述7.2 柱、梁、板绘制技巧7.3 结构框架模型创建7.4 结构施工图绘制7.5 结构分析与模拟第八章：给排水工程设计8.1 给排水工程设计概述8.2 管道线路绘制8.3 阀门、水泵等设备绘制8.4 给排水系统图绘制8.5 给排水施工图绘制与分析第九章：电气工程设计9.1 电气工程设计概述9.2 电气设备绘制9.3 电气线路绘制9.4 电气系统图绘制9.5 电气施工图绘制与解读第十章：CAD软件的协同与共享10.1 团队协作概述10.2 项目共享与协作10.3 云存储与远程协作10.4 数据交换与兼容性10.5 CAD软件在协同设计中的应用案例《CAD讲义教程教案》PPT课件第十一章：机械设计基础11.1 机械设计流程与原则11.2 零件图绘制11.3 装配图绘制11.4 爆炸图与轴测图11.5 机械模型创建与渲染第十二章：CAD软件在电子电路中的应用12.1 电子电路设计概述12.2 电路原理图绘制12.3 PCB设计基础12.4 电子元件封装与库创建12.5 电子电路仿真与测试第十三章：CAD软件在土木工程中的应用13.1 土木工程设计概述13.2 地形图绘制与分析13.3 道路与桥梁设计13.4 地下管线设计与分析13.5 土木工程模型创建与模拟第十四章：CAD软件在制造业中的应用14.1 制造业设计概述14.2 模具设计基础14.3 零件加工与制造14.4 生产线布局与仿真14.5 制造业案例分析与实践第十五章：CAD软件的技巧与优化15.1 提高绘图效率的技巧15.2 常用快捷键与命令15.3 个性化设置与界面优化15.4 文件管理与维护15.5 CAD软件故障排除与解决方案重点和难点解析本文主要介绍了《CAD讲义教程教案》的内容，包括CAD软件概述、界面及基本操作、二维绘图基础、三维绘图基础、高级应用、建筑设计、结构工程设计、给排水工程设计、电气工程设计、协同与共享、机械设计、电子电路应用、土木工程应用、制造业应用以及CAD软件的技巧与优化等十五个章节。

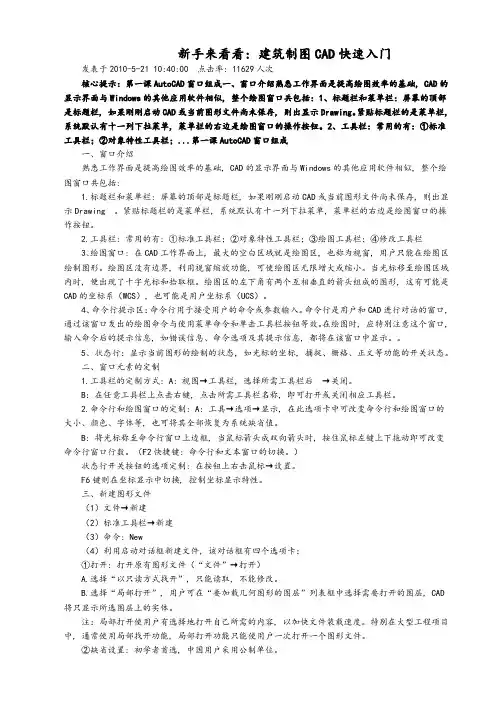

新手来看看: 建筑制图CAD快速入门发表于2010-5-21 10:40:00 点击率: 11629人次核心提示：第一课AutoCAD窗口组成一、窗口介绍熟悉工作界面是提高绘图效率的基础, CAD的显示界面与Windows的其他应用软件相似, 整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏, 如果刚刚启动CAD或当前图形文件尚未保存, 则出显示Drawing。

紧贴标题栏的是菜单栏, 系统默认有十一列下拉菜单, 菜单栏的右边是绘图窗口的操作按钮。

2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；...第一课AutoCAD窗口组成一、窗口介绍熟悉工作界面是提高绘图效率的基础, CAD的显示界面与Windows的其他应用软件相似, 整个绘图窗口共包括:1.标题栏和菜单栏: 屏幕的顶部是标题栏, 如果刚刚启动CAD或当前图形文件尚未保存, 则出显示Drawing 。

紧贴标题栏的是菜单栏, 系统默认有十一列下拉菜单, 菜单栏的右边是绘图窗口的操作按钮。

2.工具栏: 常用的有: ①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口: 在CAD工作界面上, 最大的空白区域就是绘图区, 也称为视窗, 用户只能在绘图区绘制图形。

绘图区没有边界, 利用视窗缩放功能, 可使绘图区无限增大或缩小。

当光标移至绘图区域内时, 便出现了十字光标和拾取框。

绘图区的左下角有两个互相垂直的箭头组成的图形, 这有可能是CAD的坐标系（WCS）, 也可能是用户坐标系（UCS）。

4、命令行提示区：命令行用于接受用户的命令或参数输入。

命令行是用户和CAD进行对话的窗口, 通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。

在绘图时, 应特别注意这个窗口, 输入命令后的提示信息, 如错误信息、命令选项及其提示信息, 都将在该窗口中显示。

5、状态行：显示当前图形的绘制的状态, 如光标的坐标, 捕捉、栅格、正文等功能的开关状态。

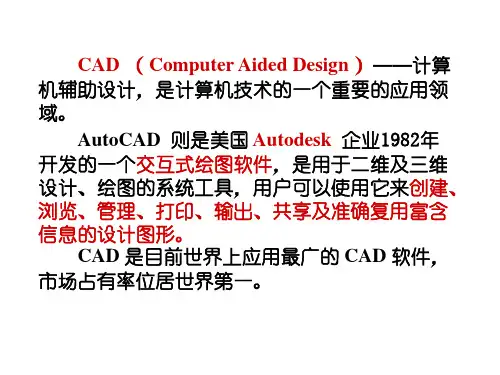

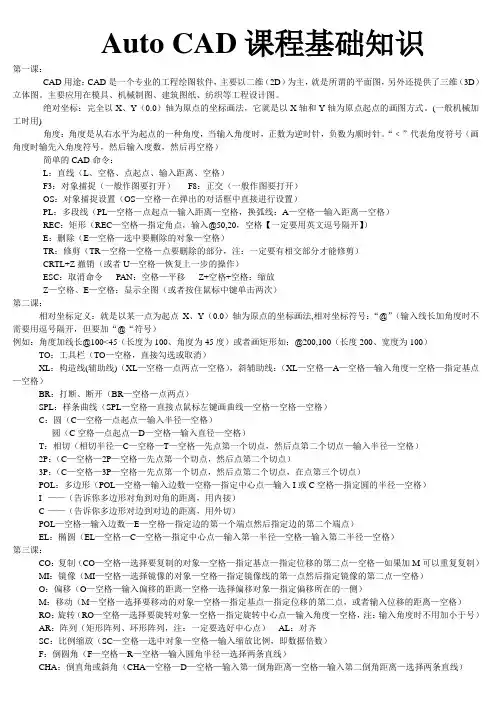

Auto CAD课程基础知识第一课：CAD用途：CAD是一个专业的工程绘图软件，主要以二维（2D）为主，就是所谓的平面图，另外还提供了三维（3D）立体图。

主要应用在模具、机械制图、建筑图纸、纺织等工程设计图。

绝对坐标：完全以X、Y（0.0）轴为原点的坐标画法，它就是以X轴和Y轴为原点起点的画图方式。

(一般机械加工时用)角度：角度是从右水平为起点的一种角度，当输入角度时，正数为逆时针，负数为顺时针。

“﹤”代表角度符号（画角度时输先入角度符号，然后输入度数，然后再空格）简单的CAD命令：L：直线（L、空格、点起点、输入距离、空格）F3：对象捕捉（一般作图要打开）F8：正交（一般作图要打开）OS：对象捕捉设置（OS—空格—在弹出的对话框中直接进行设置）PL：多段线（PL—空格—点起点—输入距离—空格，换弧线：A—空格—输入距离—空格）REC：矩形（REC—空格—指定角点，输入@50,20，空格【一定要用英文逗号隔开】）E：删除（E—空格—选中要删除的对象—空格）TR：修剪（TR—空格—空格—点要删除的部分，注：一定要有相交部分才能修剪）CRTL+Z撤销（或者U—空格—恢复上一步的操作）ESC：取消命令PAN：空格—平移Z+空格+空格：缩放Z—空格、E—空格：显示全图（或者按住鼠标中键单击两次）第二课：相对坐标定义：就是以某一点为起点X、Y（0.0）轴为原点的坐标画法,相对坐标符号：“@”（输入线长加角度时不需要用逗号隔开，但要加“@“符号）例如：角度加线长@100<45（长度为100、角度为45度）或者画矩形如：@200,100（长度200、宽度为100）TO：工具栏（TO—空格，直接勾选或取消）XL：构造线(辅助线)（XL—空格—点两点—空格），斜辅助线：（XL—空格—A—空格—输入角度—空格—指定基点—空格）BR：打断、断开（BR—空格—点两点）SPL：样条曲线（SPL—空格—直接点鼠标左键画曲线—空格—空格—空格）C：圆（C—空格—点起点—输入半径—空格）圆（C空格—点起点—D—空格—输入直径—空格）T：相切（相切半径—C—空格—T—空格—先点第一个切点，然后点第二个切点—输入半径—空格）2P：（C—空格—2P—空格—先点第一个切点，然后点第二个切点）3P：（C—空格—3P—空格—先点第一个切点，然后点第二个切点，在点第三个切点）POL：多边形（POL—空格—输入边数—空格—指定中心点—输入I或C空格—指定圆的半径—空格）I ——（告诉你多边形对角到对角的距离，用内接）C ——（告诉你多边形对边到对边的距离，用外切）POL—空格—输入边数—E—空格—指定边的第一个端点然后指定边的第二个端点）EL：椭圆（EL—空格—C—空格—指定中心点—输入第一半径—空格—输入第二半径—空格）第三课：CO：复制（CO—空格—选择要复制的对象—空格—指定基点—指定位移的第二点—空格—如果加M可以重复复制）MI：镜像（MI—空格—选择镜像的对象—空格—指定镜像线的第一点然后指定镜像的第二点—空格）O：偏移（O—空格—输入偏移的距离—空格—选择偏移对象—指定偏移所在的一侧）M：移动（M—空格—选择要移动的对象—空格—指定基点—指定位移的第二点，或者输入位移的距离—空格）RO：旋转（RO—空格—选择要旋转对象—空格—指定旋转中心点—输入角度—空格，注：输入角度时不用加小于号）AR：阵列（矩形阵列、环形阵列，注：一定要选好中心点）AL：对齐SC：比例缩放（SC—空格—选中对象—空格—输入缩放比例，即数据倍数）F：倒圆角（F—空格—R—空格—输入圆角半径—选择两条直线）CHA：倒直角或斜角（CHA—空格—D—空格—输入第一倒角距离—空格—输入第二倒角距离—选择两条直线）H：图案填充编辑器D：标注样式管理器MI镜像时是否删除原对象可选择Y / N第四课：TO：对象特征（颜色、线型、粗细等）LT：设置线型LTS：设置线形比例（虚线起作用）EX：延长线F：把两条线连接LW：设置线宽CH：线的属性MA：格式刷X：分解S：拉伸PE：线条合并（PE—空格—选择线条—空格—J—空格—把所有需要合并的线选择完—空格）第五课：LA：图层（Layer—打开可后建立各种图层）图层作用：（可以起到一个层次分明，图形、线条、文字、标注等图层之间可以单独操作，修改及编辑，一般情况下，有3个图层1、中心线和参考线图层2、绘图图层3、标注图层）TO：标注（TO—空格：Dimension）TOL：创建形位公差DLI：标注长度尺寸也可以标注倒斜角尺寸DAL：标注平齐尺寸也可以斜线标注DCE：标注圆心DRA：标注半径DDI：标注直径DAN：标注角度LE：指引标注D：创建或修改标注样式MT或T：多行文本标注ED：以对话框的方式编辑文本或属性定义创建尺寸公差：%%C—直径、%%D—度数、%%P—正负值输入时前面加ED值不一样时，ED—空格—输入第一公差—按Shift+b—然后输入第二公差—然后点图标第六课：B：创建块（B—空格—命名—拾取点—选择对象—确定）I：插入块（I—空格—确定—直接点即可，注：要在零件里面选）锥度（锥角）和斜度形REG：面域（REG—空格—选择要转为面域的对象—空格或者BO）SU：差集（SU—空格—选择要保留的对象—空格—选择修剪对象—空格）IN：交集（IN—空格—选择对象—至少两个对象—空格）UNI：并集（UNI—空格—选择对象—至少两个对象—空格，注：以上三种方法操作时必须先输入REG、空格）第七课：OS：等轴测视图（OS—空格—捕捉和栅格—捕捉类型和样式—选择等轴测捕捉）OP：选项（OP—空格—显示—十字光标—调整即可）EL+I：等轴测圆F5：等轴测平面转换（用平面视图画三维视图，虚拟视图，面与面之间转换）第八课：EXT：拉伸（EXT—空格—选择对象—空格—输入厚度或距离—空格—空格）SEC：生成剖面REV：旋转SL：将三维实体切开SPHERE：圆实体3DO：三维动态旋转TOR：圆环实体DV：视点动态设置WE：锲形体3A：三维阵列（AR）SHA：着色处理或者G—空格COL：设置实体颜色三维标注：1、（TO—把视图VIEW工具栏点出来，然后选择西南等轴测视图—SW IS—V 2、选择视图菜单VIEW —着色—三维线框—或者SHA—空格—3D 3、UCS—空格—N—空格—选择X、Y、Z、其中的一个为原点—转90度变为180度，方便画一个平面）。

建筑制图 CAD课件第一讲CAD制图基础课件第一讲1. 课程简介本讲将向您介绍计算机辅助设计（CAD）的基础知识，主要内容包括：•CAD软件的概述与应用领域•绘图设置与基本操作•绘图单位与界限•坐标系统与视图操作•常用绘图工具与命令2. CAD软件的概述与应用领域2.1 CAD软件概述计算机辅助设计（CAD）是一种利用计算机及其图形设备帮助设计人员进行设计工作的技术。

CAD软件广泛应用于建筑、机械、电子、服装等多个领域。

2.2 CAD软件的应用领域•建筑：建筑设计、结构设计、室内设计、景观设计等•机械：零件设计、装配设计、模具设计等•电子：电路设计、PCB设计等•服装：款式设计、面料设计等3. 绘图设置与基本操作3.1 绘图设置•启动CAD软件，新建一个空白文件。

•设置绘图单位（如毫米、米、英寸等）。

•设置绘图界限，以限制绘图区域。

3.2 基本操作•选择与取消选择：点击鼠标左键选择对象，点击鼠标右键取消选择。

•移动、复制与旋转：选中对象后，使用鼠标和键盘进行移动、复制和旋转操作。

•缩放与平移：利用缩放和平移工具调整视图。

•撤销与重做：撤销操作和重做操作。

4. 绘图单位与界限4.1 绘图单位绘图单位用于设置图形尺寸的大小，通常有毫米、米、英寸等选项。

根据设计需求和精度要求选择合适的绘图单位。

4.2 绘图界限绘图界限用于限制图形在屏幕上的显示范围。

设置绘图界限可以防止图形溢出屏幕，便于查看和操作。

5. 坐标系统与视图操作5.1 坐标系统CAD软件通常采用笛卡尔坐标系，包括X轴、Y轴和Z轴。

在二维模式下，Z 轴通常不显示。

5.2 视图操作•正交视图：显示物体的正视图、侧视图和俯视图。

•透视视图：以三维形式展示物体，具有立体感。

•鸟瞰视图：从高空俯瞰物体，用于查看整体布局。

6. 常用绘图工具与命令6.1 绘图工具•直线：绘制直线图形。

•圆：绘制圆形图形。

•矩形：绘制矩形图形。

•多边形：绘制多边形图形。

6.2 修改工具•移动：移动图形位置。
