常用的锅炉酸洗剂的介绍及锅炉化学清洗方法
锅炉分为：茶水锅炉、饮水锅炉、采暖锅炉、工业锅炉等各种高、中、低压锅炉。锅炉给水中含有大量的盐类物质、气体及各种悬浮物，这些物质的存在会引起诸如沉积、腐蚀等问题，锅炉运行一段时间后水侧会结有大量的钙镁碳酸盐垢及腐蚀产物等，这些污垢牢固附着于锅炉内表面，导致传热恶化、燃煤增多，影响锅炉的运行效率，造成较大的经济损失，给锅炉的安全运行带来了严重的危害。锅炉必须进行定期的酸洗除垢，最终使锅炉内壁水侧清洁干净，提高燃煤的利用率，同时节省大量煤炭，减少环境污染，延长锅炉的的使用寿命。（文章来源：河南永兴锅炉集团转载请注明！）
主要成份：食品酸，渗透剂，金属材料保护剂等。
功能：快速、彻底清除附着在锅炉内壁的各种水垢。
优点：1、采用食品级原料，对人体无任何危害，清洗后可以直接使用；
2、对锅炉内壁、密封胶圈等部件无任何腐蚀；
3、绿色环保配方，清洗液可直接排放；
4、强力高效，有效去除锅炉复杂成分的水垢。
常用酸洗剂
1、盐酸：盐酸是一种强酸，由于大多数金属的盐酸盐易溶于水，因此盐酸的溶垢能力较强，能快速溶解铁锈、铜锈、铝锈、碳酸盐水垢，但盐酸对不少金属材料有极强的腐蚀性，必须添加合适的缓蚀剂。盐酸中氯离子的存在，既有促进金属腐蚀产物快速活性溶解的有利一面，又有导致钝性材料钝化膜局部破坏诱发小孔腐蚀的不利一面。普通不锈钢和铝及合金材料属于靠表面产生的氧化物钝化膜的保护才稳定的钝化材料，一旦钝化膜破坏，材料就会遭到严重腐蚀。对于普通不锈钢和铝材来说，Cl-离子是能局部破坏钝化膜的活性离子，是造成小孔腐蚀的主要因素。因而不宜选用盐酸作为清洗不锈钢和铝材表面污垢的清洗液。
2、硫酸：浓硫酸具有强氧化性，能使铁钝化，但不具备溶垢的作用，清洗时硫酸的浓度一般在15％以下，已不具有氧化性。由于一些硫酸盐的溶解度不大，因此硫酸的溶锈、溶垢速度相对要小一些。但稀硫酸是不挥发的，清洗现场不会产生酸雾，可通过升温的方法来提高清洗速度，所以在去除氧化铁一类的垢物时，经常使用硫酸作清洗剂。
3、硝酸：硝酸盐溶解度较大，因此硝酸对铁锈、铜锈、各类污垢都有较好的去除作用，特别在清除不锈钢表面的污垢时，由于硝酸具有氧化性，可使不锈钢自钝化，几乎不对不锈钢造成腐蚀。但硝酸对低碳钢有强烈的腐蚀性，必须选用可靠的缓蚀剂。
4、磷酸：磷酸钙的溶解度较小，很少用磷酸来清洗水垢，但在某些特定的条件下，如高温、高湿度，磷酸能与金属离子形成可溶于水的配位化合物，或把铁锈直接转为有保护作用的磷化膜。所以磷酸只在某些特定条件下使用。
5、氢氟酸：氢氟酸是一种弱酸，但有很强的溶解氧化铁的能力，这主要是由于氟离子的特殊作用。氢氟酸同时也是溶解硅的唯一有效的酸洗剂。
6、氨基磺酸：氨基磺酸是一种弱酸，与碳酸盐和氢氧化物等类的水垢，反应比较强烈，对钙盐的溶解度非常大，但是，对铁等氧化物的溶解能力较弱。同时氨基磺酸是唯一可用作镀锌金属表面清洗的酸。

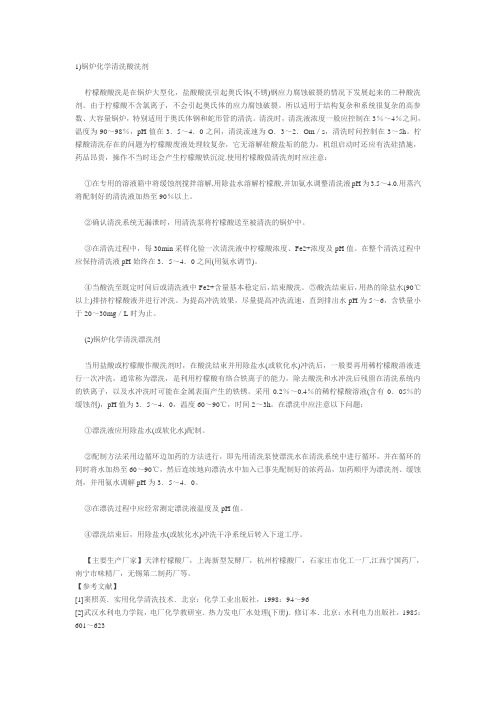

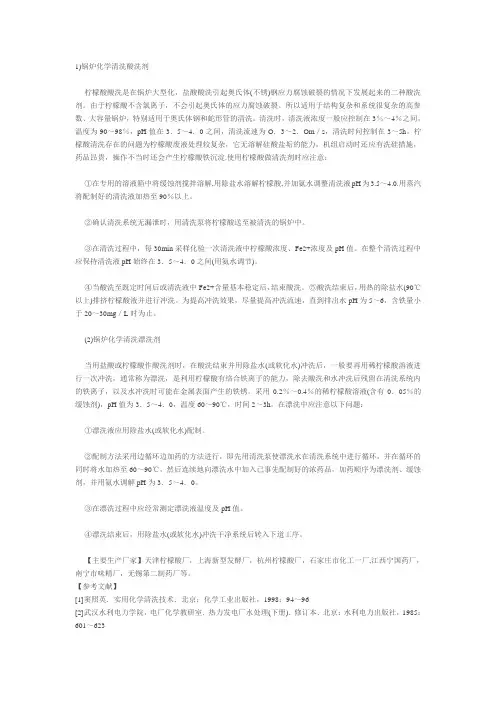

7、柠檬酸：柠檬酸的最大优点是水垢反应后生成的柠檬酸钙络离子溶解度比较大，不易形成沉淀，若清洗液中加入氨，即使在碱性范围内也能使铁垢溶解，生成稳定性很好的柠檬酸亚铁铵络合物。
8、羟基乙酸：羟基乙酸的酸性较强，对锈垢有很好的去除能力，几乎不亚于盐酸，但对金属的腐蚀性要远远低于盐酸。

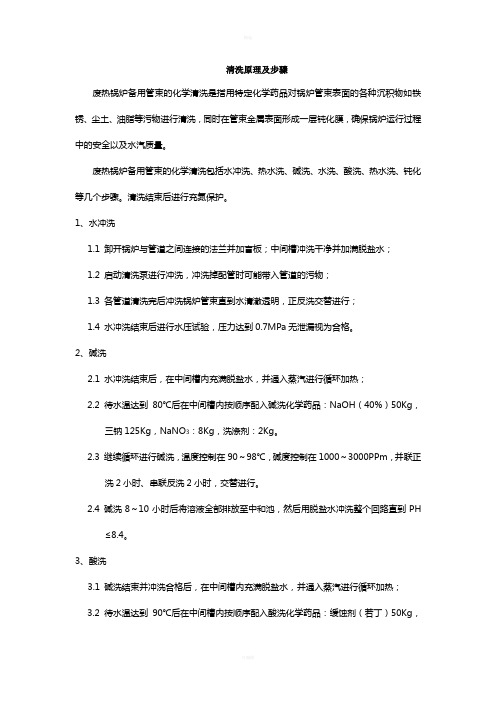

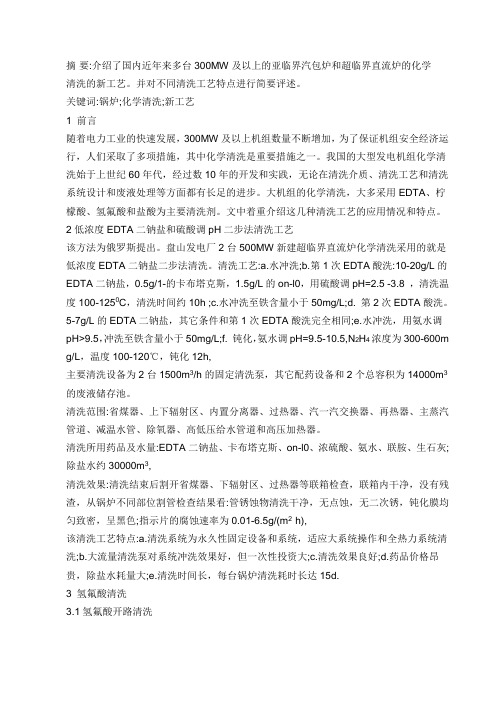

锅炉水垢化学清洗
我们先看一下锅炉水垢形成、种类，以及如何用化学方法去清洗水垢：
锅炉水垢的形成与锅炉的给水和锅水的组成、性质以及锅炉的结构、锅炉的运行状况等多种因素有关。锅炉水垢按化学组成可以分为下面几类：
（1）碳酸盐水垢
碳酸盐水垢成分主要有碳酸钙、碳酸镁，其中以碳酸钙为主，达到50%以上。碳酸钙多为白色的，也有微黄色的。由于结生的条件不同，可以是坚硬、致密的硬质水垢，多结生在热强度高的部位；也可以是疏松的软质水垢，多结生在温度比较低的部位，如锅炉的省煤器、进水管口等处。一般热水锅炉多为碳酸盐水垢。
化学清洗方法：碳酸盐水垢在5%的盐酸溶液中，大部分可溶解，同时会产生大量的气泡，反应结束后，溶液中不溶物很少。（2）硫酸盐水垢
硫酸盐水垢其主要成分是硫酸钙，达50%以上。硫酸盐水垢多为白色，也有微黄色的，特别坚硬、致密，手感滑腻。此种水垢多结生在锅炉内温度最高、蒸发强度最大的蒸发面上。
化学清洗方法：硫酸盐水垢在盐酸溶液中很少产生气泡，溶解很少，加入10%氯化钡溶液后，生成大量的白色沉淀物。
（3）硅酸盐水垢
硅酸盐水垢的成分比较复杂，水垢中二氧化硅的含量可达20%以上，硅酸盐水垢多为白色，水垢表面带刺，它是一种十分坚硬的水垢，此种水垢容易在锅炉温度最高的部分结生，它的主要成分是硅钙石或镁橄榄石。
化学清洗方法：硅酸盐水垢在盐酸中不溶解，加热后其他成分部分地缓慢溶解，有透明状态砂粒沉淀物，加入1%HF可缓慢溶解。（4）混和水垢
混合水垢是上述各种水垢的混合物，很难指出其中哪一种是主要的成分。混合水垢色杂，可以看出层次，主要是由于使用不同水质或水处理方法不同造成的，多结生在锅炉高、低温区的交界处。
化学清洗方法：混合水垢可以大部分溶解在稀盐酸中，也会产生气泡，溶液中有残留水垢的碎片或泥状物。
（5）氧化铁水垢
氧化铁垢的主要成分是铁的氧化物，大都结生在锅炉热负荷最高的受热面上，有时也会在水冷壁管、烟管等位生成。氧化铁的外表面往往是咖啡色，内层是灰色的
化学清洗方法：氧化铁垢加稀盐酸可缓慢溶解，溶液呈黄绿色，加硝酸能较快溶解，溶液呈黄色。
（6）油垢
油垢成分很复杂，但油脂含量在5%以上。含油水垢多呈黑色，有坚硬的，也有松软的，水垢表面不光滑，它多结生在锅炉内温度较高的部位上。
化学清洗方法：将含油水垢研碎，加入乙醚后，溶液呈黄绿色。
（文章来源：河南永兴锅炉集团转载请注明！）
