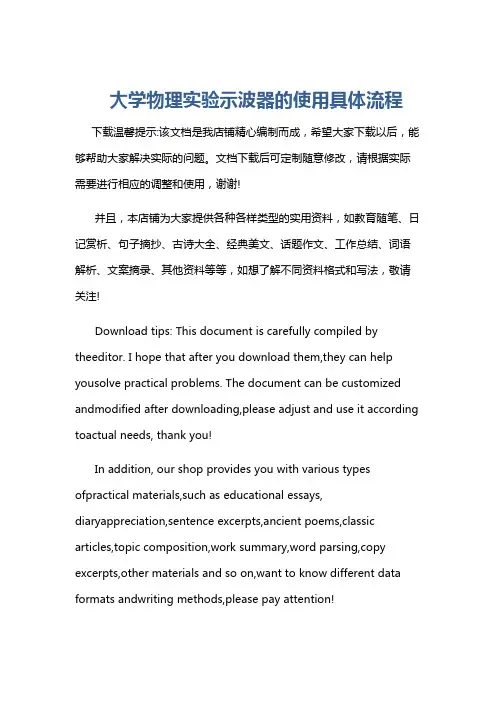

大学物理实验示波器的使用具体流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!示波器的使用具体流程示波器是物理实验中常用的仪器，用于观察电流、电压等信号的变化情况。

示波器的使用实验报告示波器的使用实验报告「篇一」【实验目的】1、了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2、熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3、观察李萨如图形。

【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

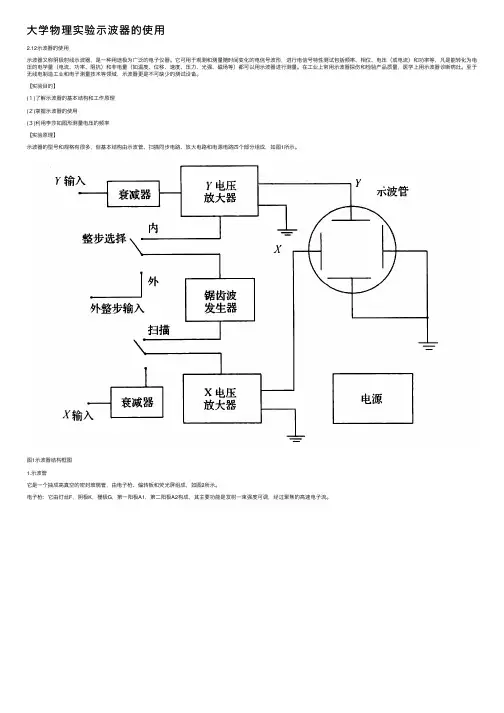

[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成。

1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的`亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fynn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

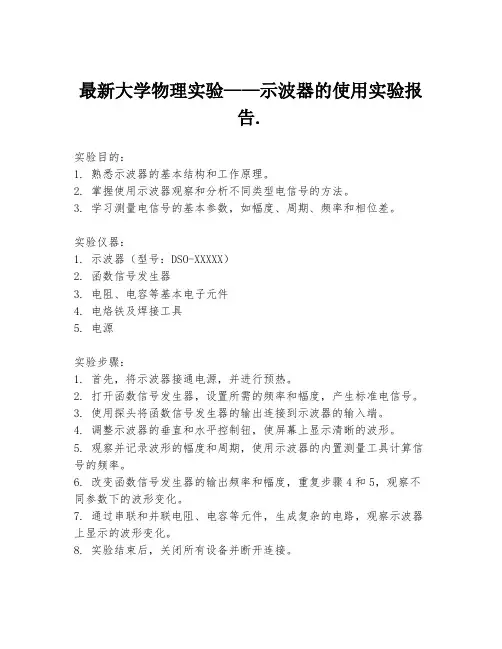

最新大学物理实验——示波器的使用实验报告.实验目的：1. 熟悉示波器的基本结构和工作原理。

2. 掌握使用示波器观察和分析不同类型电信号的方法。

3. 学习测量电信号的基本参数，如幅度、周期、频率和相位差。

实验仪器：1. 示波器（型号：DSO-XXXXX）2. 函数信号发生器3. 电阻、电容等基本电子元件4. 电烙铁及焊接工具5. 电源实验步骤：1. 首先，将示波器接通电源，并进行预热。

2. 打开函数信号发生器，设置所需的频率和幅度，产生标准电信号。

3. 使用探头将函数信号发生器的输出连接到示波器的输入端。

4. 调整示波器的垂直和水平控制钮，使屏幕上显示清晰的波形。

5. 观察并记录波形的幅度和周期，使用示波器的内置测量工具计算信号的频率。

6. 改变函数信号发生器的输出频率和幅度，重复步骤4和5，观察不同参数下的波形变化。

7. 通过串联和并联电阻、电容等元件，生成复杂的电路，观察示波器上显示的波形变化。

8. 实验结束后，关闭所有设备并断开连接。

实验数据与分析：1. 记录不同频率和幅度下的波形图像，并列出测量到的信号参数。

2. 分析波形的变化趋势，如频率增加时波形的变化，幅度变化对波形的影响。

3. 讨论可能出现的误差源，例如探头的接地问题、示波器的校准误差等。

实验结论：通过本次实验，我们成功地使用示波器观察并分析了不同电信号的特性。

我们了解了示波器的基本操作方法，并能够准确地测量电信号的基本参数。

此外，我们还学习了如何通过改变电路参数来观察波形的变化，这将对我们未来在电子实验和研究中起到重要的帮助作用。

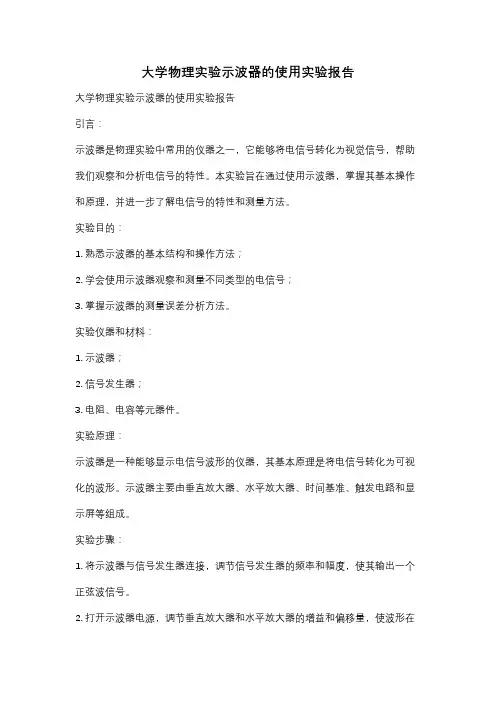

大学物理实验示波器的使用实验报告大学物理实验示波器的使用实验报告引言：示波器是物理实验中常用的仪器之一，它能够将电信号转化为视觉信号，帮助我们观察和分析电信号的特性。

本实验旨在通过使用示波器，掌握其基本操作和原理，并进一步了解电信号的特性和测量方法。

实验目的：1. 熟悉示波器的基本结构和操作方法；2. 学会使用示波器观察和测量不同类型的电信号；3. 掌握示波器的测量误差分析方法。

实验仪器和材料：1. 示波器；2. 信号发生器；3. 电阻、电容等元器件。

实验原理：示波器是一种能够显示电信号波形的仪器，其基本原理是将电信号转化为可视化的波形。

示波器主要由垂直放大器、水平放大器、时间基准、触发电路和显示屏等组成。

实验步骤：1. 将示波器与信号发生器连接，调节信号发生器的频率和幅度，使其输出一个正弦波信号。

2. 打开示波器电源，调节垂直放大器和水平放大器的增益和偏移量，使波形在显示屏上合适地显示。

3. 调节时间基准，使波形在水平方向上适当延展或压缩。

4. 调节触发电路，使波形在显示屏上稳定显示。

实验结果：通过实验，我们成功地观察到了不同频率和幅度的正弦波信号，并通过示波器的测量功能，得到了相应的波形参数。

我们发现，随着频率增加，波形的周期减小，频率越高，波形越密集；而随着幅度增加，波形的振幅增大，幅度越大，波形越高。

误差分析：在实验中，示波器的测量误差主要来自示波器本身的精度和人为操作的不准确性。

示波器的精度受到其分辨率、带宽和噪声等因素的影响。

而人为操作的不准确性则可能导致示波器参数的调节不准确，进而影响到测量结果的准确性。

实验总结：通过本次实验，我们初步掌握了示波器的基本操作方法和原理，并成功地观察和测量了不同类型的电信号。

同时，我们也意识到了示波器的测量误差对实验结果的影响，因此在实际应用中需要注意减小误差，提高测量的准确性。

展望：示波器作为一种重要的电子测量仪器，在科学研究和工程实践中具有广泛的应用前景。

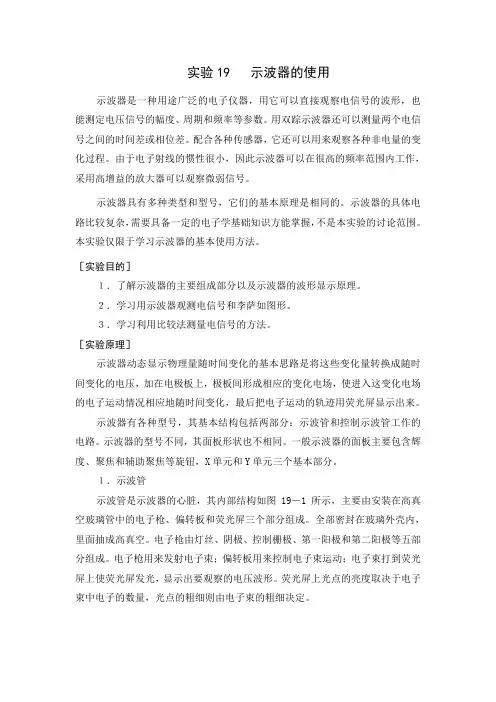

实验19 示波器的使用示波器是一种用途广泛的电子仪器，用它可以直接观察电信号的波形，也能测定电压信号的幅度、周期和频率等参数。

用双踪示波器还可以测量两个电信号之间的时间差或相位差。

配合各种传感器，它还可以用来观察各种非电量的变化过程。

由于电子射线的惯性很小，因此示波器可以在很高的频率范围内工作，采用高增益的放大器可以观察微弱信号。

示波器具有多种类型和型号，它们的基本原理是相同的。

示波器的具体电路比较复杂，需要具备一定的电子学基础知识方能掌握，不是本实验的讨论范围。

本实验仅限于学习示波器的基本使用方法。

［实验目的］１．了解示波器的主要组成部分以及示波器的波形显示原理。

２．学习用示波器观测电信号和李萨如图形。

３．学习利用比较法测量电信号的方法。

［实验原理］示波器动态显示物理量随时间变化的基本思路是将这些变化量转换成随时间变化的电压，加在电极板上，极板间形成相应的变化电场，使进入这变化电场的电子运动情况相应地随时间变化，最后把电子运动的轨迹用荧光屏显示出来。

示波器有各种型号，其基本结构包括两部分：示波管和控制示波管工作的电路。

示波器的型号不同，其面板形状也不相同。

一般示波器的面板主要包含辉度、聚焦和辅助聚焦等旋钮，X单元和Y单元三个基本部分。

１．示波管示波管是示波器的心脏，其内部结构如图19－1所示，主要由安装在高真空玻璃管中的电子枪、偏转板和荧光屏三个部分组成。

全部密封在玻璃外壳内，里面抽成高真空。

电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极等五部分组成。

电子枪用来发射电子束；偏转板用来控制电子束运动；电子束打到荧光屏上使荧光屏发光，显示出要观察的电压波形。

荧光屏上光点的亮度取决于电子束中电子的数量，光点的粗细则由电子束的粗细决定。

1． 灯丝；2．阴极；3．栅极；4第二阳极；5．第一阳极；6．Y 轴偏转板；7．X 轴偏转板19—1 示波管及示波器电路方框图2．偏转板对电子束的作用⑴ 当X 、Y 轴偏转板上的电压00==y x U U 、时，电子束打在荧光屏中央。

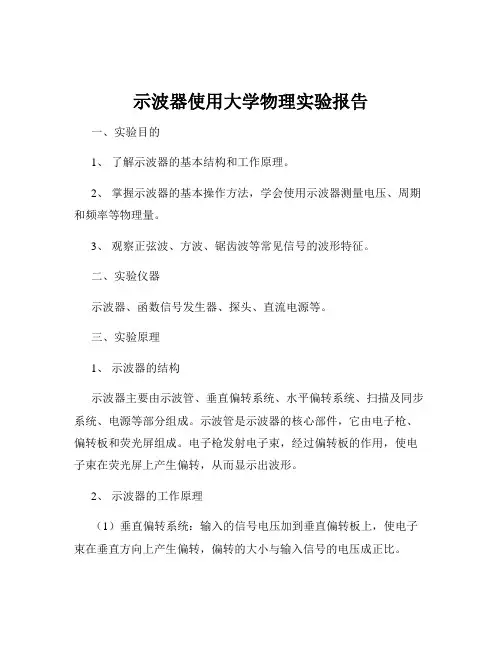

示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。

3、观察正弦波、方波、锯齿波等常见信号的波形特征。

二、实验仪器示波器、函数信号发生器、探头、直流电源等。

三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。

电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。

2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。

（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。

（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。

四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。

2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。

（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。

（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。

3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。

（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。

（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。

根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。

4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。

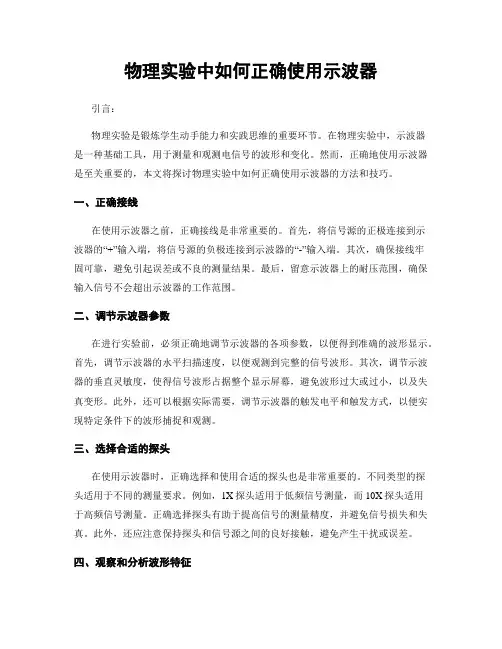

物理实验中如何正确使用示波器引言：物理实验是锻炼学生动手能力和实践思维的重要环节。

在物理实验中，示波器是一种基础工具，用于测量和观测电信号的波形和变化。

然而，正确地使用示波器是至关重要的，本文将探讨物理实验中如何正确使用示波器的方法和技巧。

一、正确接线在使用示波器之前，正确接线是非常重要的。

首先，将信号源的正极连接到示波器的“+”输入端，将信号源的负极连接到示波器的“-”输入端。

其次，确保接线牢固可靠，避免引起误差或不良的测量结果。

最后，留意示波器上的耐压范围，确保输入信号不会超出示波器的工作范围。

二、调节示波器参数在进行实验前，必须正确地调节示波器的各项参数，以便得到准确的波形显示。

首先，调节示波器的水平扫描速度，以便观测到完整的信号波形。

其次，调节示波器的垂直灵敏度，使得信号波形占据整个显示屏幕，避免波形过大或过小，以及失真变形。

此外，还可以根据实际需要，调节示波器的触发电平和触发方式，以便实现特定条件下的波形捕捉和观测。

三、选择合适的探头在使用示波器时，正确选择和使用合适的探头也是非常重要的。

不同类型的探头适用于不同的测量要求。

例如，1X探头适用于低频信号测量，而10X探头适用于高频信号测量。

正确选择探头有助于提高信号的测量精度，并避免信号损失和失真。

此外，还应注意保持探头和信号源之间的良好接触，避免产生干扰或误差。

四、观察和分析波形特征在测量到信号波形后，正确观察和分析波形特征是进一步理解实验现象的关键。

首先，应该注意观察波形的振幅、周期、频率和相位等参数，并结合实验目的进行分析。

其次，可以对波形进行测量和计算，如峰-峰值、平均值、周期和频率等。

此外，还可以使用示波器上的功能键进行数据采集、波形存储和测量结果的读取等操作，以便更加方便和准确地分析信号波形。

结论：正确地使用示波器是物理实验中的一项基本技能。

通过正确接线、调节示波器参数、选择合适的探头以及观察和分析波形特征，可以获得准确、可靠的实验结果，并进一步探索物理世界的奥秘。

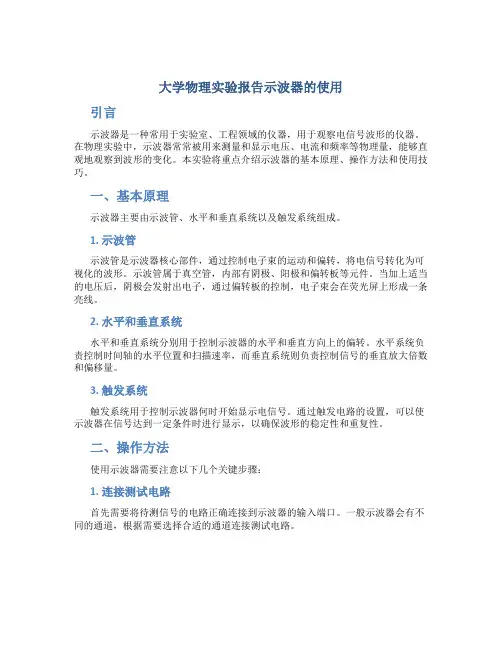

大学物理实验报告示波器的使用引言示波器是一种常用于实验室、工程领域的仪器，用于观察电信号波形的仪器。

在物理实验中，示波器常常被用来测量和显示电压、电流和频率等物理量，能够直观地观察到波形的变化。

本实验将重点介绍示波器的基本原理、操作方法和使用技巧。

一、基本原理示波器主要由示波管、水平和垂直系统以及触发系统组成。

1. 示波管示波管是示波器核心部件，通过控制电子束的运动和偏转，将电信号转化为可视化的波形。

示波管属于真空管，内部有阴极、阳极和偏转板等元件。

当加上适当的电压后，阴极会发射出电子，通过偏转板的控制，电子束会在荧光屏上形成一条亮线。

2. 水平和垂直系统水平和垂直系统分别用于控制示波器的水平和垂直方向上的偏转。

水平系统负责控制时间轴的水平位置和扫描速率，而垂直系统则负责控制信号的垂直放大倍数和偏移量。

3. 触发系统触发系统用于控制示波器何时开始显示电信号。

通过触发电路的设置，可以使示波器在信号达到一定条件时进行显示，以确保波形的稳定性和重复性。

二、操作方法使用示波器需要注意以下几个关键步骤：1. 连接测试电路首先需要将待测信号的电路正确连接到示波器的输入端口。

一般示波器会有不同的通道，根据需要选择合适的通道连接测试电路。

2. 调节垂直和水平控制根据待测信号的幅值范围，调节垂直控制旋钮，使信号的波形适当放大或缩小。

同时，根据信号的频率和时间跨度，调节水平控制旋钮，使波形在示波器的屏幕上完整显示。

3. 设置触发条件根据需要，设置触发条件以确保信号的稳定显示。

可以设置触发电平、触发边沿和触发源等参数，使示波器在信号满足设定条件时开始显示。

4. 观察和分析波形将示波器的时间基准和垂直基准调整到合适的位置后，即可观察到待测信号的波形。

可以通过改变时间和垂直基准的位置，观察不同的波形细节，并对信号进行分析和测量。

三、使用技巧在实际操作示波器时，还有一些常用的技巧可以提高使用效果：1. 选择合适的探头示波器通常配备了多种类型的探头，如10:1和1:1的差分探头、高阻抗探头等。

大学物理实验示波器的使用示波器是大学物理实验中最重要的仪器之一，它可以实时地显示电信号随时间的变化情况，从而使实验成果的收集更加准确和简单。

以下是关于大学物理实验示波器的使用的详细介绍。

1. 示波器的简介示波器是以图像的形式显示电信号的仪器。

它包括一个电子枪、一个聚焦系统、一个偏转系统、一个荧光屏和观察系统。

在示波器中，电信号经过放大和偏转之后，使得电子束在荧光屏上扫描出一幅图像。

示波器有两种类型：模拟示波器和数字示波器。

模拟示波器是使用模拟电路的示波器，它们具有以下优点：高速度、高分辨率、高精度、低噪声等。

数字示波器是使用数字芯片和数字处理器的示波器。

它们具有以下优点：使用方便、自动测量、存储和显示、更多的测量功能等。

2. 示波器使用的步骤要使用示波器进行测量，需要遵循以下步骤：步骤一：将示波器的电源线插入电源插座，然后按下电源开关，等待示波器运行正常。

步骤二：使用正确的探头，将被测量的电路连接到示波器的输入端。

示波器的输入端有两个：通道A和通道B。

如果您想测量两个电路，可以使用通道A和通道B，可以同时观察两个通道的波形。

步骤三：调整示波器的控制面板以获得所需的波形。

示波器的控制面板有许多选项，例如：触发方式、扫描方式、扫描速率等。

例如，如果您想测量一个方波信号，您需要调整示波器的触发方式和扫描方式，以使波形更好地显示在屏幕上。

步骤四：读取示波器屏幕上显示的波形。

示波器显示的波形可以是连续波形或单次波形。

在观察波形时，要注意读取峰值、频率、相位等参数，以获得更多有关电路的信息。

3. 示波器的测量技巧为了获得更准确的测量结果，需要遵循以下示波器测量技巧：技巧一：调整示波器的灵敏度和扫描速率，以使信号的波形更清晰地显示在屏幕上。

技巧二：使用不同的触发方式和触发电平，以使信号的波形更容易被示波器捕获和显示。

技巧三：使用示波器的自动测量功能，以快速获得波形的峰值、频率、相位等参数。

技巧四：选择正确的探头和合适的电阻，以避免对电路的负载或干扰。
