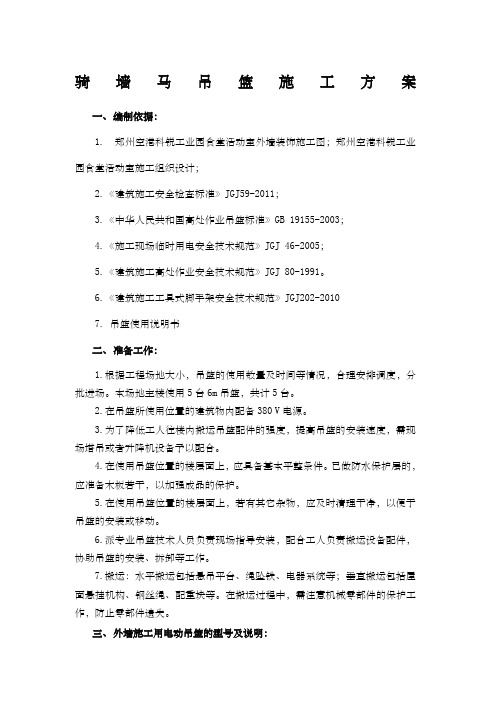

骑墙马吊篮施工方案

一、编制依据：

1. 郑州空港科锐工业园食堂活动室外墙装饰施工图；郑州空港科锐工业园食堂活动室施工组织设计；

2. 《建筑施工安全检查标准》JGJ59-2011；

3. 《中华人民共和国高处作业吊篮标准》GB 19155-2003；

4. 《施工现场临时用电安全技术规范》JGJ 46-2005 ；

5. 《建筑施工高处作业安全技术规范》JGJ 80-1991 。

6. 《建筑施工工具式脚手架安全技术规范》JGJ202-2010

7. 吊篮使用说明书

二、准备工作：

1. 根据工程场地大小，吊篮的使用数量及时间等情况，合理安排调度，分批进场。本场地主楼使用5台6m吊篮，共计5台。

2. 在吊篮所使用位置的建筑物内配备380V电源。

3. 为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，需现场塔吊或者升降机设备予以配合。

4. 在使用吊篮位置的楼层面上，应具备基本平整条件。已做防水保护层的，应准备木板若干，以加强成品的保护。

5. 在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或移动。

6. 派专业吊篮技术人员负责现场指导安装，配合工人负责搬运设备配件，协助吊篮的安装、拆卸等工作。

7. 搬运：水平搬运包括悬吊平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂机构、钢丝绳、配重块等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。

三、外墙施工用电动吊篮的型号及说明：在该项目的外墙工程中，根据不同需要，分别设置不同长度的悬挂平台。进入施工现场的吊篮设备，均经吊篮公司检验合格，出具合格证明。吊篮具体布置位置请参见后面附图，下面将吊篮的型号及相关资料作必要介绍：

型号：ZLD63/ZLP630

长度：1 m、1.5 m、2m、2.5 m、3m、

5 m（1 至5.0m 可任意组合长度）

额定载重：ZLD63/ZLP630为630 kg。

ZLD63/ZLP630型吊篮组成部件：

提升机（LTD63）2 台；安全锁（LS30）2 个；电控箱1 个；悬挂机构2 个；

悬吊平台1 台；钢丝绳（直径8.3 mm）4 根；极限开关（JLXK1-111）2 个；

手握开关（COBB）1 1 个；

电缆（3X 2.5 + 2 X 1.5 ）1 根；

安全绳1根（①18优质高强丝、破断拉力47250N GB6095-85 ; 自锁器1个（①18破断拉力＞7.8KN）。

四、吊篮布置方案：根据郑州空港科锐工业园食堂活动室项目工程情况，需要安装吊篮进行外墙施工使用。

根据本工程的特殊情况，吊篮采用骑墙马方式安装，后部采用钢丝绳保护，将钢丝绳直接固定在中层横梁上，用4 个绳卡及索具螺旋扣拉紧，钢丝绳与中层横梁接触的位置做软保护。吊篮采用此种方式架设。

如图：

300mn宽的结构梁骑墙马安装示意图

骑墙式非标支架是一种新型的吊篮支架，特点是没有配重，自重轻盈，安装简易快捷，移位方便。示意图是其中的一种，该种支架和杠杆式标准支架相比，具有结构简单，安装方便，减少安装劳动量等特点，其受力计算如下：

数据说明：吊篮载荷：500kg 上杆的负荷：250kg

钢丝绳与A杆的夹角：47o

梁夹的高低点距离为250mm

A杆对梁的挤压力：

FA /tg47 o=250/1.072=233kg=2.33KN

对梁的弯矩：M= FA・ ab=2.33 X 0.25=0.58KN • M

非标支架材料的受力计算

⑴材料强度等级：Ys=250Mpa

抗拉强度：Pt=0.6Ys=0.6 X 250=150 Mpa

抗剪强度：Pq=0.45Ys=0.45 X 250=112.5 Mpa

抗压强度：Pb=0.6Ys=0.6 X 250=150 Mpa

⑵杆件的截面尺寸：

A 杆的截面尺寸：S A=75X 40-69 X 34=654MM

B 杆的截面尺寸：S B=75X 40-69 X 34=654MM

C 杆的截面尺寸：S C=75X 40-69 X 34=654M M

D 杆的截面尺寸：S D=50X 25-44 X 19=414M M

⑶杆件的拉压力计算：

A 杆的压力：FA=G/tg47 o=250/1.072=233kg=2.33KN

B 杆的拉力：FB=250kg=2.5KN

「杆的截面图

C杆的压力：FC=2.33KN

D杆的压力：FD=G/sin47 o=250/0.73仁342kg=3.42KN

⑷杆件的应力计算：

Pa=FA/SA=2330/654=3.56MPa

Pb=FB/SB=2500/654=3.82MPa

经过计算，以上数据符合设计及使用要求。

实际投入使用的骑墙式支架比上述标准支架的钢材验算截面更大更合理，实际使用

支架计算结果。

(5)安装使用要求：

1、安装支架时，先把所安装部位墙体检查一遍，有无裂纹，高度不

得低于50CM安装时按照示意图组装，组装完成后检查各螺栓是否紧固，为了在使用中安全有保障，在支架后侧每边增加钢丝绳与结构连接加固，用钢丝绳固定在一起，安装完成以后，

经验收后才能使用。

2、在使用中应经常检查悬挂机构各连接螺栓有无松动、变形，使用时严禁超载，

禁止非安装人员挪动或擅自拆除支架。

五、吊篮的安装、移位和拆除方案：

1. 吊篮运抵施工现场后，将悬挂机构、钢丝绳和骑墙支架用施工电梯或塔吊分别运到顶层楼面，将悬吊平台部分搬运到相应位置；

2. 悬挂机构的安装、调试：

（2.1 ）将骑墙马支架运至指定楼顶层面处，等待安装。如果安装的骑墙码建筑结构高度比较高，应借助脚手架或其它辅助设备进行安装。由于骑墙式非标支架具有没有配重，自重轻盈，安装简易快捷的特点，安装程序大大简化，安装过程也很安全易控。

（2.2 ）安装之前应搭设专用门架式平台，站在专门搭设的门架式脚手架平台上作业。门架式脚手架采用6 单元加固拼接底座，高度也为6 单元，各个单元之间采用锁扣螺丝拼接为一个整体，下部使用带刹车的走轮，定位以后锁死刹车，因现场有可利用的横梁，平台中段和上端还应增加呈八字形走向的绳索辅助固定，此作业平台具有支撑面积大和不易歪斜倾覆的特点，单元式工具平台的上端三面加设1.2 米高的固定栏杆，上人的一面设活动栏杆，安装工人上去后检查并锁住活动栏杆后再进行安装作业，安装过程中，还应注意加强对安装工人的安全保护措施，工人必须佩戴安全带，安全带必须和工具式平台可靠连接。平台下面应有专人看管作业平台，禁止无关人员靠近作业区。门架式脚手架平台安装应遵循以下规定：A. 组装和搭设

1）. 门架的组装：应自左端延伸向右端,自下而上按步架设, 并逐层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进行，以避免结合处错位, 难于连接。

2）. 门架搭设的顺序：

弹门架立杆准线一安放底座-自一端起立门架并随即装交叉支撑一安装水平架

(或脚手板)一安装水平加固杆一照上述步骤，逐层向上安装一按规定位置安装剪刀撑一装配顶步栏杆。

3) .门架的搭设必须配合施工监督，一次搭设自由高度小于6m以保证门架
