电流检测部分
本控制系统中永磁直线电机的两相电枢电流通过霍尔电流传感器得到,另外一相电流通过计算得到。
电流传感器采用LEM公司生产的LTSR -6-NP型电流传感器,该产品具有高精度,高线性度,高响应速度,高频率带宽,高电流过载能力,低温漂,低接入损耗,以及对外部信号的高抗干扰能力,非常适合在永磁电机伺服系统中使用。
根据选择不同的引脚接法,该产品可以提供三种不同的额定采样电流值,分别为2A、3A和6A电流有效值,对应的最大采样电流值分别为6.4A,9.6A 和19.2A。
由于该传感器输出电压范围为0.5~4.5V,而

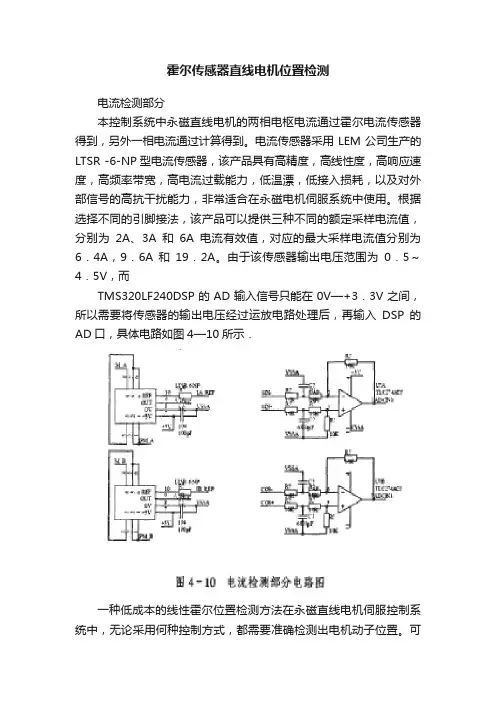

TMS320LF240DSP的AD输入信号只能在0V—+3.3V之间,所以需要将传感器的输出电压经过运放电路处理后,再输入DSP的AD口,具体电路如图4—10所示.
一种低成本的线性霍尔位置检测方法在永磁直线电机伺服控制系统中,无论采用何种控制方式,都需要准确检测出电机动子位置。
可以说,位置检测部分是伺服控制系统中非常关键的组成部分,直接影响着电机控制精度和系统运行性能。
目前,在直线运动控制系统中,最常见的位置检测方法是采用直线光栅,但是光栅的成本很高,对安装要求也很高;也有增加额外机械结构,将直线运动转变成旋转运动,然后用旋转编码器进行位置检测的方法,显然该方法在成本和精度上都存在缺点;还有采用无位置检测的方法,但是目前所有无位置检测方法的在电机低速段效果都不是很理想,而直线电机恰恰需要频繁的起动和停止,采用无位置检测方法获得理想的效果难度较大,尚未有实用的解决方案提出。
因此,本节将介绍一种低成本的利用线性霍尔元件对永磁直线电机进行位置检
测的方法。
§4.6.1线性霍尔位置检测方法的基本原理
线性霍尔元件可以用来检测磁通密度,在一定磁场强度范围内,其输出电压与被检磁场磁通密度成线性关系.永磁直线同步电机气隙磁场为正弦分布,因此很容易通过检测气隙磁场磁通密度的方法来确定电机动子的位置。
本节以空心式圆筒型永磁直线电机为例,具体介绍该方法。
电机及霍尔元件的安装位置示意图如图4—18所示.因为电机只沿Z轴方向做运动,所以只需要检测电机动子在z轴上的位置。
在第三章中,已经分析了该电机气隙磁密Br,沿Z轴基本成正弦分布,在一对极范围内,也就是一个周期内,Br不是Z的单值函数,因此不
能只用一个霍尔元件来唯一确定电机的位置,至少要使用两个霍尔元件来进行检测。
在安装两个霍尔元件时应满足以下条件:
(1)两个霍尔元件r轴方向保持水平;
(2)两个霍尔元件Z轴方向间距为二分之一极距,即τ/2.
该方法的基本工作原理如图4—19所示.因为电机的空载气隙磁密耳沿Z轴成正弦分布,那么,当电机动子运动经过一个极距的距离时,霍尔元件的输出电压也同样是正弦曲线.图4—19中的正弦曲线既是磁密耳的分布曲线,也可以理解为霍尔元件的输出电压曲线。
假设某个时刻,电机A相绕组轴线与图4—19中原点位置重合,霍尔元件a、b与A相绕组轴线的距离分别为z a和z b,且z b=z a+τ/2。
此时两个霍尔元件的输出电压分别为U a和U b,由于两个霍尔元件在安装位置上相差了90度的电角度,则U a和U b可以分别表示为,
U a=U m sinθl
U b=U m COSθl
θl——霍尔元件a位置的电角度;
U m——对应最大磁密时,霍尔元件的输出电压。
