楼梯设计步骤

三、楼梯设计步骤

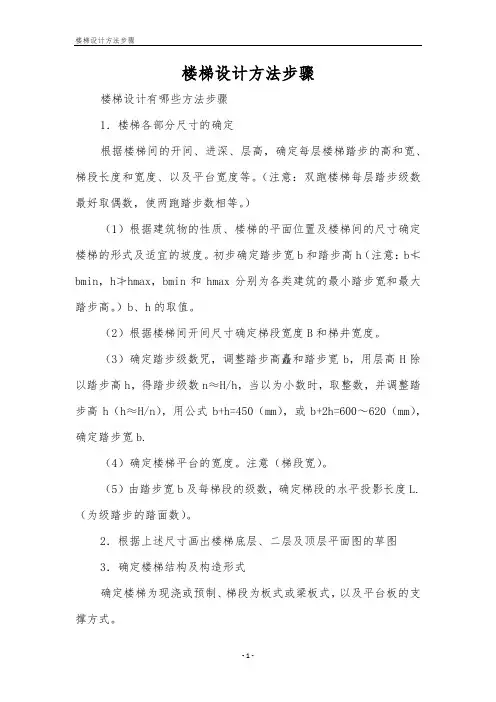

（1）根据建筑物的类别和楼梯在平面中的位置， 确定楼梯的形式。 （2）根据通过的人数、楼梯间的尺寸确定楼梯段宽度。 （3）根据楼梯的性质和用途，确定楼梯的适宜坡度， 初步确定踏步高h，踏步宽b。 （4）确定踏步级数 n＝H/h 踏步级数应为整数。 结合楼梯的形式，确定每个楼梯段的级数。 （5）确定楼梯平台的宽度D1(2)。 （6）由初定的踏步宽b确定楼梯段的水平投影长度，验算 楼梯间进深尺寸。 （7）进行楼梯净空的计算，满足净空高度的要求。 （8）绘制楼梯平面图及剖面图。
三、楼梯设计步骤
设计实例 某学校内廊式教学楼开敞式楼梯间的楼梯设计
设计条件：
底层层高为3.9m，二层以上层高3.6m，墙厚240mm 。
楼梯间：开间3.6m，进深尺寸6.6m，楼梯井60mm。
底层楼梯半平台下作次要出入口（通行式）。 室内外高差600mm，要求缓冲尺寸550mm。 平台梁高 取 (1/8～1/12)L＝450mm～300mm h=350mm
挑檐沟外排水与女儿墙外排水对比
作业 4： 单学号 P276 第一题目 双学号 图示题目 作业要求： 屋顶排水设计图 标注卷材防水屋面、刚性防水屋面做法 并分别画出相应泛水构造节点详图
9.000
12.200
解: （１）据题意确定楼梯形式：双跑式楼梯。
（２）初选踏步尺寸：该建筑为教学楼，楼梯通行人数较多， 楼梯的坡度应平缓，初选: h=150mm，b=300mm。 （３）计算楼梯段宽度: 开间尺寸3.6m 轴线在墙中 楼梯井宽60mm。即：
a＝（3600－120×2－60）/2＝1650mm ≤1500～1800mm
甲梯一层平面图
1:50
甲梯二-五层平面图
1:50
甲梯六层平面图
1:50
甲梯六层平面图
1:50
甲梯1-1剖面图
1:50
第十章 复习思考题
1.屋顶的设计要求 2.屋顶排水设计原则及步骤 3.屋顶坡度选择 4.屋顶坡度形成方式及优缺点 5.屋顶排水方式 6.卷材防水屋面、刚性防水屋面构造层次及做法 7.刚性屋面的缺点及解决问题的措施（分仓缝、隔 离层的概念及设置） 8.平屋顶保温可能出现的问题及采取的措施
满足通行三股人流的要求。 （４）确定踏步级数： 3900/150 = 26级 3600/150 = 24级 初步确定为等跑楼梯，每个楼梯段13（12)级。 （５）确定平台宽度: D1≥1650＋150=1800mm。
考虑栏杆扶手伸入平台内
（６）确定楼梯段的水平投影长度，验算楼梯间进深尺寸。 注意第一级踏步距走廊的缓冲尺寸550mm。 300×(13-1) + 1800 + 550 ＝ 5950mm＜6600－120＋120 = 6600mm 满足 （若为非通行式时设计计算结束，可开始绘制楼梯图） （７）楼梯净空高度计算。 首层平台下净空高度等于半平台标高减去平台梁高， 平台梁高为350mm。 梁下净高： 150×13－350=1600mm。 不满足2000mm的净空要求。 根据设计条件同时采取二个措施：
（７）楼梯净空高度计算。
根据设计条件同时采取二个措施： 将首层楼梯做成不等跑楼梯： 第一跑（梯段）为14级，第二跑为12级。 利用室内外高差： 室内外高差为600mm，楼梯间地坪和室外地面必须有 至少100mm的高差，故利用450mm高差设3级h=150mm的踏步。 此时平台梁下净空高度为： 150×14＋450－350=2200mm＞2000mm 满足 再验算进深尺寸是否满要求: 300×(14-1）＋1800 + 550 ＝6250mm＜6600－120＋120＝6600mm （８）将上述设计结果绘制成图。
满足
1800
660wk.baidu.com
1800
1260
1800
1260
1920
780
作业：P241
设计题目
单号：第一题目 办公楼楼梯
（开敞式楼梯间、内走廊）
双号：第二题目 住宅楼楼梯 （一梯两户式） 设计内容：平面图、剖面图 图纸深度要求：同任务书（写出设计计算步骤 不画节点详图） 交图时间：11月15日（星期一）
