整流桥电路大全

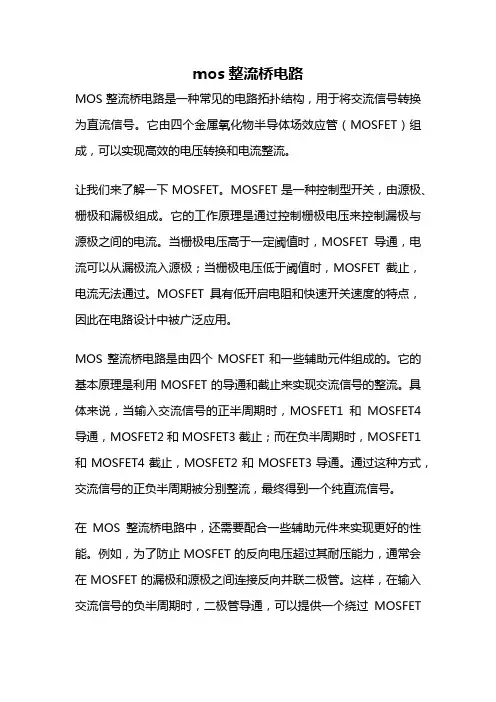

mos整流桥电路MOS整流桥电路是一种常见的电路拓扑结构，用于将交流信号转换为直流信号。

它由四个金属氧化物半导体场效应管（MOSFET）组成，可以实现高效的电压转换和电流整流。

让我们来了解一下MOSFET。

MOSFET是一种控制型开关，由源极、栅极和漏极组成。

它的工作原理是通过控制栅极电压来控制漏极与源极之间的电流。

当栅极电压高于一定阈值时，MOSFET导通，电流可以从漏极流入源极；当栅极电压低于阈值时，MOSFET截止，电流无法通过。

MOSFET具有低开启电阻和快速开关速度的特点，因此在电路设计中被广泛应用。

MOS整流桥电路是由四个MOSFET和一些辅助元件组成的。

它的基本原理是利用MOSFET的导通和截止来实现交流信号的整流。

具体来说，当输入交流信号的正半周期时，MOSFET1和MOSFET4导通，MOSFET2和MOSFET3截止；而在负半周期时，MOSFET1和MOSFET4截止，MOSFET2和MOSFET3导通。

通过这种方式，交流信号的正负半周期被分别整流，最终得到一个纯直流信号。

在MOS整流桥电路中，还需要配合一些辅助元件来实现更好的性能。

例如，为了防止MOSFET的反向电压超过其耐压能力，通常会在MOSFET的漏极和源极之间连接反向并联二极管。

这样，在输入交流信号的负半周期时，二极管导通，可以提供一个绕过MOSFET的漏极-源极通路，避免了反向电压的问题。

为了进一步提高整流效率，还可以在MOS整流桥电路中加入滤波电容。

滤波电容可以对整流后的直流信号进行平滑处理，减小输出的纹波电压，使得输出信号更加稳定。

总结一下，MOS整流桥电路利用四个MOSFET和一些辅助元件实现了对交流信号的整流。

通过合理的控制，能够将交流信号转换为纯直流信号。

在实际应用中，MOS整流桥电路具有高效、稳定的特点，广泛应用于电源、电机驱动等领域。

同时，我们也需要注意电路的设计和选型，以保证电路的稳定性和可靠性。

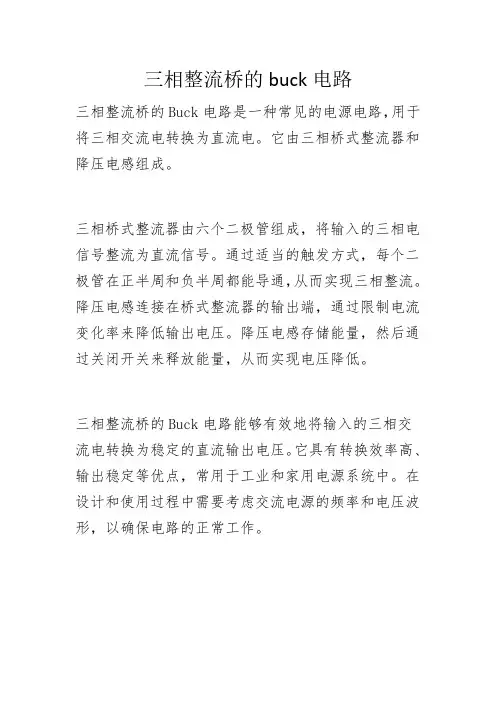

三相整流桥的buck电路
三相整流桥的Buck电路是一种常见的电源电路，用于将三相交流电转换为直流电。

它由三相桥式整流器和降压电感组成。

三相桥式整流器由六个二极管组成，将输入的三相电信号整流为直流信号。

通过适当的触发方式，每个二极管在正半周和负半周都能导通，从而实现三相整流。

降压电感连接在桥式整流器的输出端，通过限制电流变化率来降低输出电压。

降压电感存储能量，然后通过关闭开关来释放能量，从而实现电压降低。

三相整流桥的Buck电路能够有效地将输入的三相交流电转换为稳定的直流输出电压。

它具有转换效率高、输出稳定等优点，常用于工业和家用电源系统中。

在设计和使用过程中需要考虑交流电源的频率和电压波形，以确保电路的正常工作。

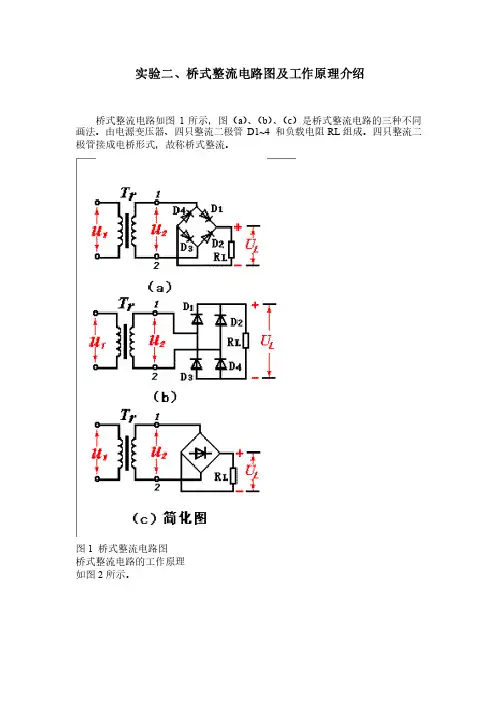

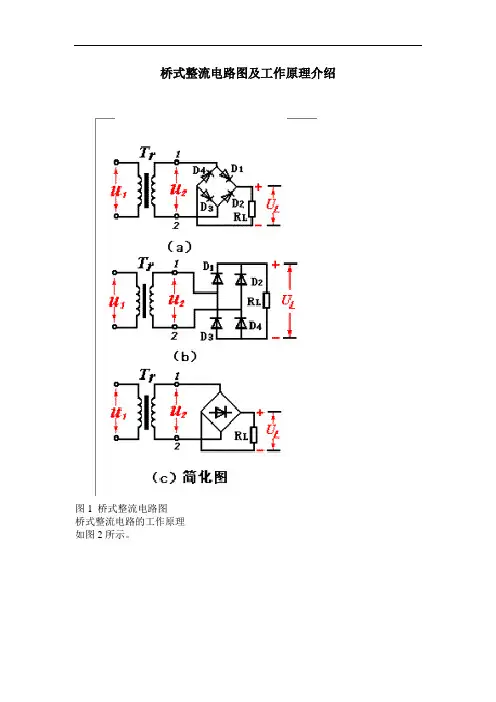

实验二、桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。

由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。

四只整流二极管接成电桥形式，故称桥式整流。

极管接成电桥形式，故称桥式整流。

图1 桥式整流电路图桥式整流电路图桥式整流电路的工作原理桥式整流电路的工作原理所示。

如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压上得到一半波整流电压导通，电流由电流由Tr次级的下端经D2→ RL 在u2的负半周，D1、D3截止，D2、D4导通，→D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

上得到另一半波整流电压。

其电流的计算与全波这样就在负载RL上得到一个与全波整流相同的电压波形，上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即整流相同，即UL = 0.9U2 IL = 0.9U2／RL 流过每个二极管的平均电流为流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL 每个二极管所承受的最高反向电压为每个二极管所承受的最高反向电压为什么叫桥堆什么叫硅桥,什么叫桥堆小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器被接成桥路后封装成一个整流器目前，小功率桥式整流电路的四只整流二极管，件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o =v i -v d 。

整流桥有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。

整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。

四个引脚中，两个直流输出端标有＋或－，两个交流输入端有～标记。

应用整流桥到电路中，主要考虑它的最大工作电流和最大反向电压。

图一　整流桥（桥式整流）工作原理图二　各类整流桥（有些整流桥上有一个孔，是加装散热器用的）半波整流；全波整流；桥式整流一、半波整流电路图１ 图1是一种最简单的整流电路。

它由电源变压器B、整流二极管D和负载电阻Rfz组成。

变压器把市电电压变换为所需要的交变电压e2，D 再把交流电变换为脉动直流电。

下面从图2的波形图上看看二极管是怎样整流的。

图２ 变压器次级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图2（a）所示。

在0～π时间内，e2 为正半周即变压器上端为正下端为负。

此时整流二极管承受正向电压而导通，e2 通过它加在负载电阻Rfz上，在π～2π 时间内，e2 为负半周，变压器次级下端为正，上端为负。

这时D承受反向电压，不导通，Rfz上无电压。

在2π～3π 时间内，重复0～π 时间的过程，而在3π～4π时间内，又重复π～2π 时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图2（b）所示，达到了整流的目的，但是，负载电压Usc 。

以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、留下半周的整流方法，叫半波整流。

不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路 如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。

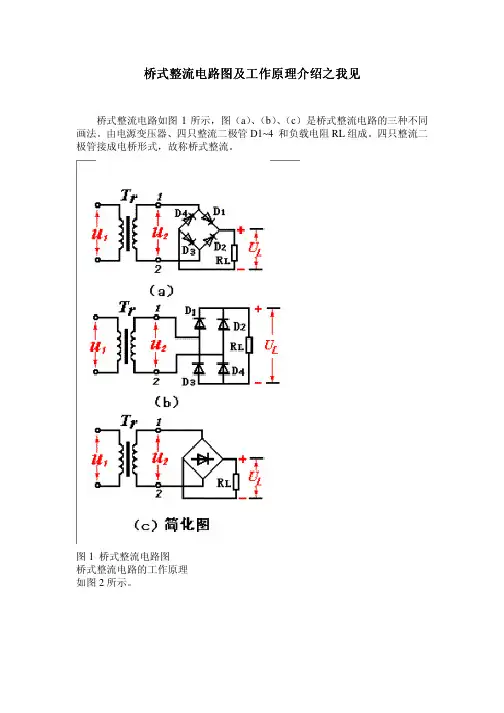

桥式整流电路图及工作原理介绍之我见 桥式整流电路图及工作原理介绍之我见桥式整流电路如图 1 所示，图（a）（b）（c）是桥式整流电路的三种不同 、 、 画法。

由电源变压器、四只整流二极管 D1~4 和负载电阻 RL 组成。

四只整流二 极管接成电桥形式，故称桥式整流。

图 1 桥式整流电路图 桥式整流电路的工作原理 如图 2 所示。

在 u2 的正半周，D1、D3 导通，D2、D4 截止，电流由 TR 次级上端经 D1→ RL →D3 回到 TR 次级下端，在负载 RL 上得到一半波整流电压 在 u2 的负半周，D1、D3 截止，D2、D4 导通，电流由 Tr 次级的下端经 D2→ RL →D4 回到 Tr 次级上端，在负载 RL 上得到另一半波整流电压。

这样就在负载 RL 上得到一个与全波整流相同的电压波形，其电流的计算与全波 整流相同，即 UL = 0.9U2 IL = 0.9U2／RL 流过每个二极管的平均电流为 ID = IL／2 = 0.45 U2／RL 每个二极管所承受的最高反向电压为 什么叫硅桥,什么叫桥堆 目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器 件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图 Z 图 1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反 压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此 缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流 二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压 vo=vi-vd。

当输入电压处于交 流电压的负半周时，二极管截止，输出电压 vo=0。

半波整流电路输入和输出电压的波形如图所 示。

二极管半波整流电路 对于使用直流电源的电动机等功率型的电气设备， 半波整流输出的脉动电压就足够了。

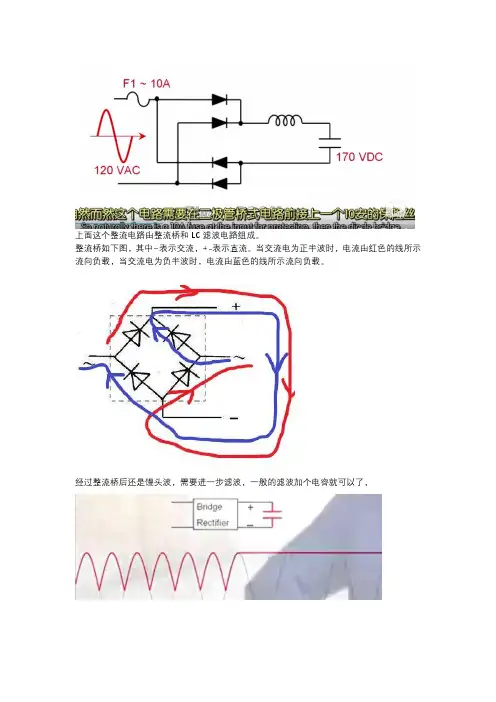

上面这个整流电路由整流桥和LC滤波电路组成。

整流桥如下图，其中~表示交流，+-表示直流。

当交流电为正半波时，电流由红色的线所示流向负载，当交流电为负半波时，电流由蓝色的线所示流向负载。

经过整流桥后还是馒头波，需要进一步滤波，一般的滤波加个电容就可以了，视频中滤波后能这么平直只是因为这是在空载的时候，实际加负载后，波形会如下图所示。

LC滤波电路的组成：LC滤波器一般是由滤波电抗器、电容器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；LC滤波电路的原理：在电子线路中，电感线圈对交流有限流作用，由电感的感抗公式XL=2πfL 可知，电感L越大，频率f越高，感抗就越大。

因此电感线圈有通低频，阻高频的作用，这就是电感的滤波原理下面是LC滤波电路实例电感在电路最常见的作用就是与电容一起，组成LC滤波电路。

我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流，通低频，阻高频”的功能。

如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号大部分将被电感阻止吸收变成磁感和热能，剩下的大部分被电容旁路到地，这就可以抑制干扰信号的作用，在输出端就获得比较纯净的直流电流。

实际上在工作时，LC滤波的输出都有一个等效电阻，如下图所示分析：对输入和输出做拉普拉斯变换则输入为VIN(s) ,输出为VOUT(s) ,以下电阻用R表示，电容用C表示，电感用L表示，s为拉式变换的一个符号。

电阻的拉式变换仍为R，电容的拉式变换为，电感的拉式变换为sL，则由电容与电阻并联后与电感串联可知，此即为普通的二阶低通滤波器表达式。

当输入信号的角频率（角频率=频率*2）等于时，信号的输出将会被衰减到输入的0.707倍，大于此频率衰减的更多，称为截止频率。

整流后的馒头波是由直流分量和交流分量组成，直流分量即为电压波形的平均值，交流分量即是波形减去直流分量。

交流分量由100HZ，200HZ，300HZ等频率的波形组成，即100HZ 的整数倍频率（因为整流后波形的频率为100HZ）。

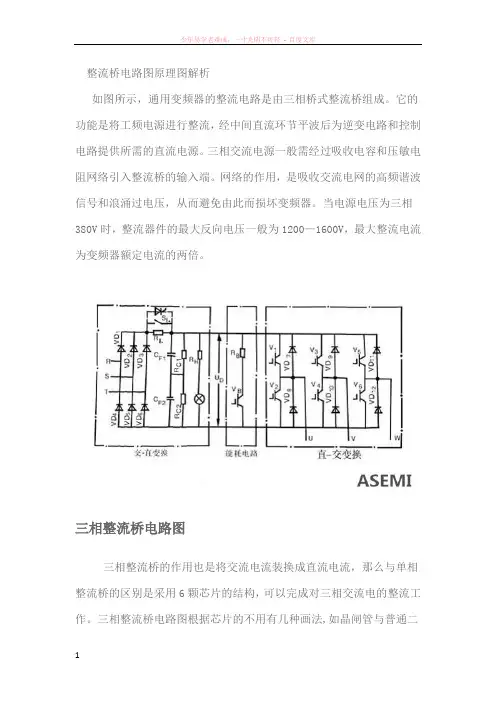

整流桥电路图原理图解析
如图所示，通用变频器的整流电路是由三相桥式整流桥组成。

它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。

三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。

网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。

当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。

三相整流桥电路图
三相整流桥的作用也是将交流电流装换成直流电流，那么与单相整流桥的区别是采用6颗芯片的结构，可以完成对三相交流电的整流工作。

三相整流桥电路图根据芯片的不用有几种画法,如晶闸管与普通二
极管芯片的符号区别，但基本电路结构均是一样的。

如下图所示：采用这种二极管符号的电路图,表明该芯片是采用的普通整流二极管芯片。

其中VD1、VD2与VD3等三颗芯片共阴极连接，VD4、VD5与VD6等三颗芯片共阳极连接，VD1/VD4、VD2/VD5与VD3/VD6之间阴阳对接并用导向引出作为交流输入端。

共阴级组对接负载电器的输入端,共阳极组对接负载电器的输出端形成回路。

同单相整流桥电路图一样需要注意的是6颗二极管芯片极性不能错误放置，否则电路一样不能正常工作。

桥式整流电路图及工作原理介绍图1 桥式整流电路图桥式整流电路的工作原理如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。

电容输出的二极管半波整流电路仿真演示通过上述分析可以得到半波整流电路的基本特点如下：（1）半波整流输出的是一个直流脉动电压。

桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。

由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。

四只整流二极管接成电桥形式，故称桥式整流。

图1 桥式整流电路图桥式整流电路的工作原理如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。

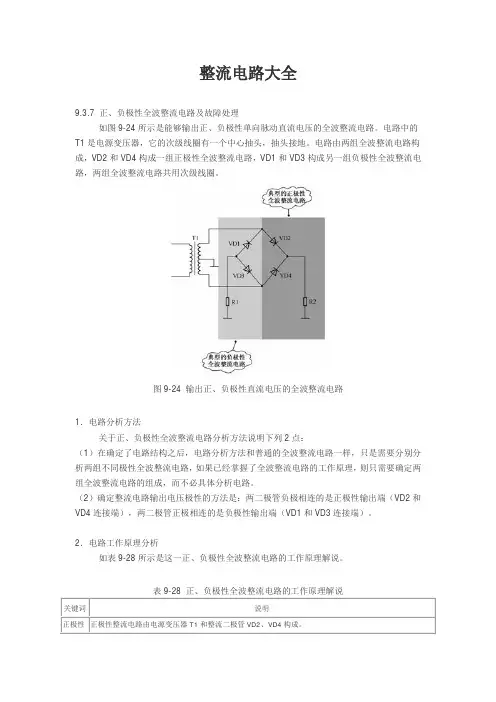

整流电路大全9.3.7 正、负极性全波整流电路及故障处理如图9-24所示是能够输出正、负极性单向脉动直流电压的全波整流电路。

电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。

电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。

图9-24 输出正、负极性直流电压的全波整流电路1．电路分析方法关于正、负极性全波整流电路分析方法说明下列2点：（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。

（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。

2．电路工作原理分析如表9-28所示是这一正、负极性全波整流电路的工作原理解说。

表9-28 正、负极性全波整流电路的工作原理解说关键词说明正极性正极性整流电路由电源变压器T1和整流二极管VD2、VD4构成。

整流电路分析在电源变压器次级线圈上端输出正半周电压期间，VD2导通，VD2导通时的电流回路是：T1次级线圈上端→VD2正极→VD2负极→负载电阻R2→地线→T1的次级线圈抽头→次级抽头以上线圈，构成回路。

流过负载电阻R2的电流方向是从上而下，输出正极性单向脉动直流电压。

在交流电压变化到另一个半周后，电源变压器次级线圈上端输出负半周电压，使VD2截止。

这时，次级线圈下端输出正半周电压使VD4导通，其电流回路是：T1次级线圈下端→VD4正极→VD4负极→负载电阻R2→地线→T1次级线圈抽头→次级抽头以下线圈，构成回路。

流过负载电阻R2的电流方向是从上而下，输出正极性单向脉动直流电压。

负极性整流电路分析负极性整流电路由电源变压器T1和整流二极管VD1、VD3构成。

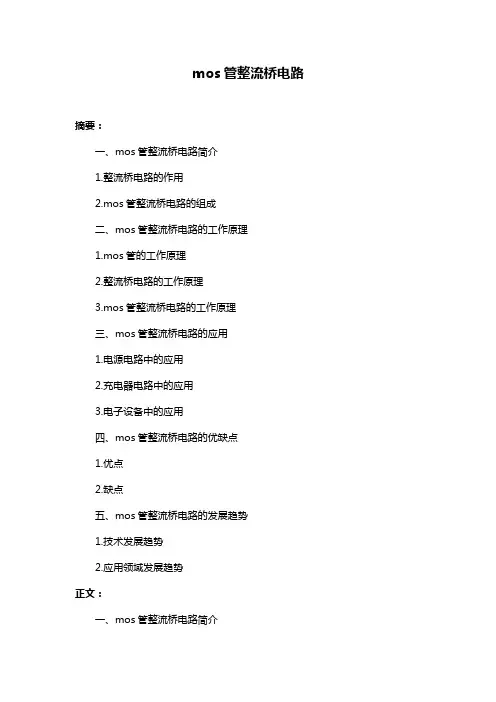

mos管整流桥电路摘要：一、mos管整流桥电路简介1.整流桥电路的作用2.mos管整流桥电路的组成二、mos管整流桥电路的工作原理1.mos管的工作原理2.整流桥电路的工作原理3.mos管整流桥电路的工作原理三、mos管整流桥电路的应用1.电源电路中的应用2.充电器电路中的应用3.电子设备中的应用四、mos管整流桥电路的优缺点1.优点2.缺点五、mos管整流桥电路的发展趋势1.技术发展趋势2.应用领域发展趋势正文：一、mos管整流桥电路简介整流桥电路是一种电子电路，其主要作用是将交流电转换为直流电。

mos 管整流桥电路是一种采用mos管作为整流元件的整流桥电路，具有体积小、效率高等优点。

二、mos管整流桥电路的工作原理1.mos管的工作原理mos管是一种场效应晶体管，其工作原理是通过控制栅极电压来调节源漏电流的大小。

当栅极电压为零时，源漏电流为零；当栅极电压增加时，源漏电流也会增加。

2.整流桥电路的工作原理整流桥电路由四个二极管组成，其工作原理是将交流电的正负半周期分别导通两个二极管，从而使交流电的正负半周期相互抵消，输出直流电。

3.mos管整流桥电路的工作原理mos管整流桥电路由四个mos管组成，其工作原理与整流桥电路相似，也是通过控制栅极电压来调节源漏电流的大小，从而实现交流电到直流电的转换。

三、mos管整流桥电路的应用1.电源电路中的应用mos管整流桥电路常用于电源电路中，将输入的交流电转换为输出的直流电，为电子设备提供稳定的电源。

2.充电器电路中的应用mos管整流桥电路也常用于充电器电路中，将输入的交流电转换为输出的直流电，为电池充电。

3.电子设备中的应用mos管整流桥电路广泛应用于各种电子设备中，如计算机、手机、电视等，用于提供稳定的电源。

四、mos管整流桥电路的优缺点1.优点mos管整流桥电路具有体积小、效率高、输入电压范围宽等优点。

2.缺点mos管整流桥电路存在电磁干扰、输出电压纹波大等缺点。

4个二极管全桥整流电路
一个全桥整流电路通常由4个二极管组成，用于将交流电转换为直流电。

以下是一个常见的4个二极管全桥整流电路的示意图：
```
+----|>|----+
AC | |
Input | |
+----|<|----+
|
+----|>|----+
| |
| |
+----|<|----+
```
在这个电路中，两个二极管（标有">"符号）位于输入电源的正半周期，另外两个二极管（标有"<"符号）位于输入电源的负半周期。

这种排列方式可以确保电流始终在同一个方向上流动，从而实现整流。

当输入电源的正半周期时，二极管 ">"导通，电流从左侧的二极管进入负载（通常是电阻或负载电器），然后通过右侧的二极管回流到电源的负极。

这样，负载上就会有一个正向的直流电压。

当输入电源的负半周期时，二极管 "<"导通，电流从右侧的二极管进入负载，然后通过左侧的二极管回流到电源的正极。

这样，负载上仍然有一个正向的直流电压。

通过交替使用两个二极管，全桥整流电路可以确保输出电压始终是正向的直流电压。

这种电路常用于电源转换器、电动机驱动器以及其他需要从交流电源中获得稳定直流电源的应用中。

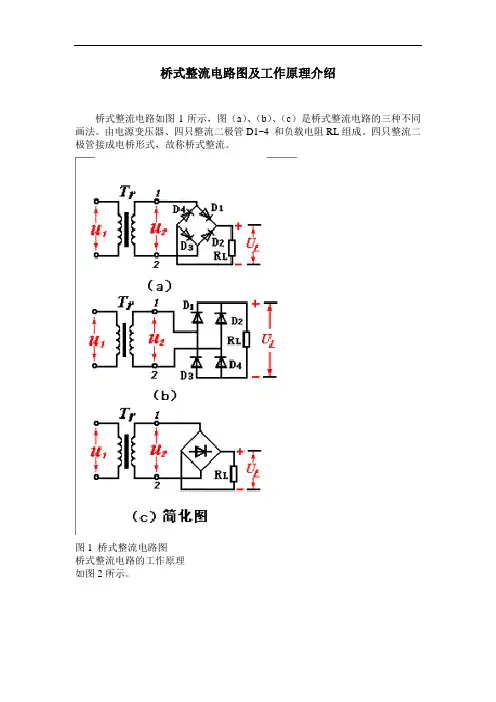

桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。

由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。

四只整流二极管接成电桥形式，故称桥式整流。

图1 桥式整流电路图桥式整流电路的工作原理如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。

桥式整流电路图和工作原理桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。

由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。

四只整流二极管接成电桥形式，故称桥式整流。

图1 桥式整流电路图桥式整流电路的工作原理如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。

全桥整流电路的公式全桥整流电路是一种常见的电路拓扑结构，主要用于将交流电转换为直流电供电。

它由四个电子器件（二极管）组成，通过交替导通和截断来实现电流方向的控制和转换。

全桥整流电路可以提供高效率的电能转换，并且被广泛应用于电源和电子设备中。

在全桥整流电路中，正弦交流电源通常由变压器提供。

变压器的输出接入电路的两个相对输出端，而中性点则连接到电路的负极。

全桥整流电路的公式可以表达如下：V_out = |V_in| - 2 * V_d其中，V_out表示输出电压，V_in表示输入交流电源的峰值电压。

V_d表示二极管的压降，它取决于使用的二极管类型和电流。

对于硅二极管，V_d约为0.7伏；而对于钛化物二极管，则约为0.3伏。

全桥整流电路的工作原理如下：当输入交流电源的正半周为正时，二极管D1和D4导通，而二极管D2和D3截断。

此时，电流经过D1和D4流向输出电路，并输出正半周的电压；当输入交流电源的负半周为正时，二极管D2和D3导通，而二极管D1和D4截断。

此时，电流经过D2和D3流向输出电路，并输出负半周的电压。

通过这种方式，全桥整流电路可以有效地将交流电转换为直流电。

需要注意的是，全桥整流电路中的二极管必须具备足够的电压和电流承受能力，同时具备良好的耐反向压力能力。

此外，合适的脉冲宽度调制（PWM）控制和滤波电容的添加也是常见的优化手段，以提高转换效率和减小输出波动。

全桥整流电路是一种常用且高效的电路拓扑结构，通过适当的控制和转换，可以将交流电源转换为直流电源。

其公式描述了输出电压与输入电压之间的关系，而工作原理则解释了电路如何实现电流方向的控制和转换。

mos管整流桥电路（实用版）目录1.MOS 管整流桥电路概述2.MOS 管整流桥电路的工作原理3.MOS 管整流桥电路的特点与应用正文一、MOS 管整流桥电路概述MOS 管整流桥电路，又称为金属 - 氧化物 - 半导体场效应晶体管整流桥电路，是一种基于 MOSFET（金属 - 氧化物 - 半导体场效应晶体管）构成的整流电路。

它在现代电子设备中具有广泛的应用，如电源、信号处理、通信等。

相较于传统的整流桥电路，MOS 管整流桥电路具有更高的效率、更低的失真和更好的温度稳定性。

二、MOS 管整流桥电路的工作原理MOS 管整流桥电路主要由四个 MOSFET 组成，分为两个桥臂，每个桥臂包含两个 MOSFET，分别用于正半周期和负半周期的整流。

在正半周期，两个 N 沟道 MOSFET（NMOS）导通，使得电流从输入电源正极流入负极；而在负半周期，两个 P 沟道 MOSFET（PMOS）导通，使得电流从输入电源负极流入正极。

这样，整个电路就能实现对交流电信号的全波整流。

三、MOS 管整流桥电路的特点与应用MOS 管整流桥电路具有以下特点：1.高效率：由于 MOSFET 具有较低的导通电阻，因此整流桥电路的效率较高。

2.低失真：MOSFET 具有较好的线性特性，使得整流桥电路在工作过程中产生的电压失真较小。

3.良好的温度稳定性：MOSFET 的导通电流与温度关系较小，使得整流桥电路在不同温度下都能保持稳定的工作性能。

4.较小的体积：由于 MOSFET 结构简单，且集成度高，因此整流桥电路具有较小的体积。

MOS 管整流桥电路广泛应用于各种电子设备中，如电源适配器、通信设备、信号处理器等。

.整流电路大全正、负极性全波整流电路及故障处理9.3.7所示是能够输出正、负极性单向脉动直流电压的全波整流电路。

电路中的9-24如图是电源变压器，它的次级线圈有一个中心抽头，抽头接地。

电路由两组全波整流电路构T1构成另一组负极性全波整流电VD3VD1和成，VD2和VD4构成一组正极性全波整流电路，路，两组全波整流电路共用次级线圈。

9-24 输出正、负极性直流电压的全波整流电路图1．电路分析方法2点：关于正、负极性全波整流电路分析方法说明下列）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分（1则只需要确定两如果已经掌握了全波整流电路的工作原理，析两组不同极性全波整流电路，组全波整流电路的组成，而不必具体分析电路。

和VD2（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD3和连接端）。

VD4连接端），两二极管正极相连的是负极性输出端（VD12．电路工作原理分析所示是这一正、负极性全波整流电路的工作原理解说。

如表9-28 表9-28 正、负极性全波整流电路的工作原理解说关键词说明正极性正极性整流电路由电源变压器T1和整流二极管VD2、VD4构成。

..次级线圈上导通时的电流回路是：T1在电源变压器次级线圈上端输出正半周电压期间，VD2导通，VD2整流电的次级线圈抽头→次级抽头以上线圈，构成回路。

流→地线→T1VD2负极→负载电阻R2路分析端→VD2正极→R2的电流方向是从上而下，输出正极性单向脉动直流电压。

过负载电阻截止。

这时，次级在交流电压变化到另一个半周后，电源变压器次级线圈上端输出负半周电压，使VD负极→负载正极VDT次级线圈下端VD线圈下端输出正半周电压VD导通，其电流回路是的电流方向是从上而下R次级线圈抽头→次级抽头以下线圈构成回路流过负载电R→地线T输出正极性单向脉动直流电压构成VDVD负极性整流电路由电源变压T和整流二极导通VD负极，VD正向偏置电压，使之导通电源变压器次级线圈下端输出负半周电压加VD次级线圈下端→次级线圈抽头以下线圈T正极VD负极的电流回路是：地端→负载电RVD的方向是从下而上，输出负极性单向R负极次级线圈抽头→地线，构成回路。

桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。

由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。

四只整流二极管接成电桥形式，故称桥式整流。

图1 桥式整流电路图桥式整流电路的工作原理如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压。

在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
