逐次逼近式转换原理(终审稿)

逐次逼近式转换原理公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]

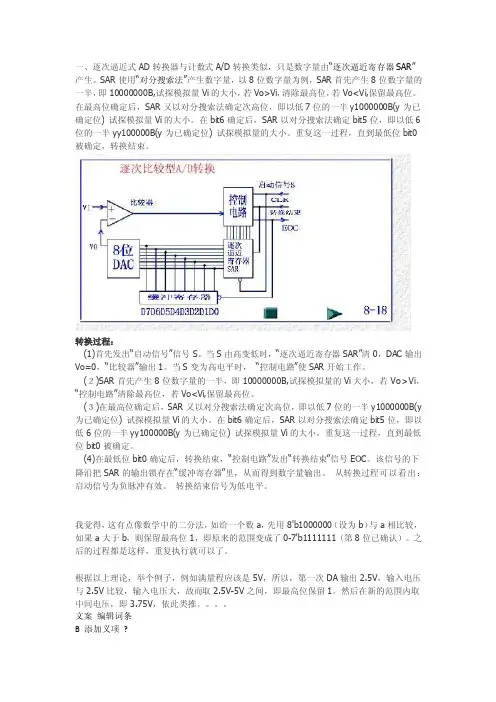

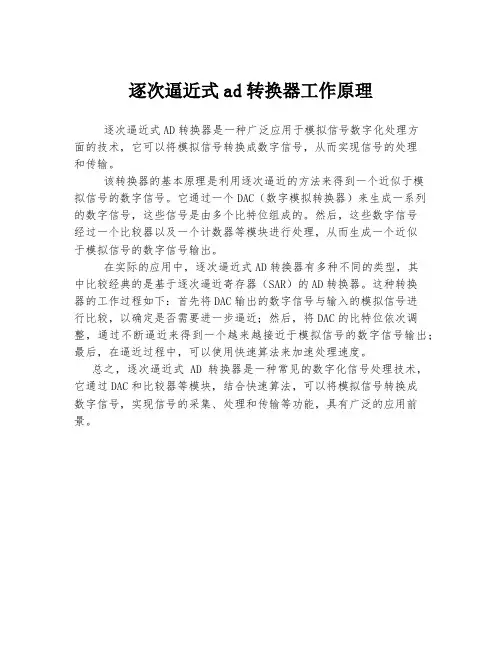

一、逐次逼近式AD转换器与计数式A/D转换类似，只是数字量由“逐次逼近寄存器SAR”产生。SAR使用“对分搜索法”产生数字量，以8位数字量为例，SAR首先产生8位数字量的一半，即B,试探模拟量Vi的大小，若Vo>Vi，清除最高位，若Vo

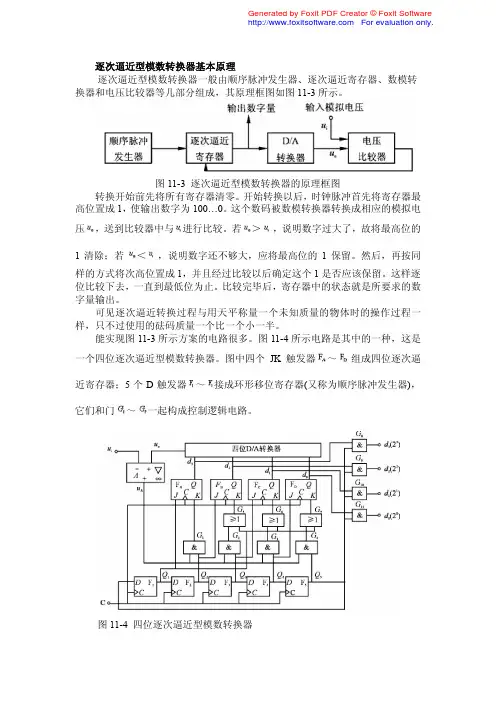

转换过程：

(1)首先发出“启动信号”信号S。当S由高变低时，“逐次逼近寄存器SAR”清0，DAC输出Vo=0，“比较器”输出1。当S变为高电平时，“控制电路”使SAR开始工作。

(２)SAR首先产生8位数字量的一半，即B,试探模拟量的Vi大小，若Vo>Vi，“控制电路”清除最高位，若Vo

(３)在最高位确定后，SAR又以对分搜索法确定次高位，即以低7位的一半y1000000B(y为已确定位) 试探模拟量Vi的大小。在bit6确定后，SAR以对分搜索法确定bit5位，即以低6位的一半yy100000B(y为已确定位) 试探模拟量Vi的大小。重复这一过程，直到最低位bit0被确定。

(4)在最低位bit0确定后，转换结束，“控制电路”发出“转换结束”信号EOC。该信号的下降沿把SAR的输出锁存在“缓冲寄存器”里，从而得到数字量输出。从转换过程可以看出：启动信号为负脉冲有效。转换结束信号为低电平。

?

我觉得，这有点像数学中的二分法，如给一个数a，先用8'b1000000（设为b）与a相比较，如果a大于b，则保留最高位1，即原来的范围变成了0-7'b1111111（第8位已确认）。之后的过程都是这样，重复执行就可以了。

根据以上理论，举个例子，例如满量程应该是5V，所以，第一次DA输出，输入电压与比较，输入电压大，故而取之间，即最高位保留1。然后在新的范围内取中间电压，即，依此类推。。。。
