YG-75/3.82-M6型锅炉
风压试验
作业指导书
临沂市安装公司
二○○七年十二月二十日
YG-75/3.82-M6型锅炉安装
风压试验
作业指导书
批准：
审核：
编制：
临沂市安装公司三项目部
二〇〇七年十二月二十日
风压试验作业指导书
风压试验是锅炉运行前的重要试验，它的试验是检验锅炉安装、砌筑质量的好坏。检验应在冷态下进行，以正压或负压的方法试验锅炉本体、及烟风道的严密性。
一、试验范围：
锅炉本体及烟道、空气预热器及一、二次风道。
二、编制依据：
1、济南锅炉集团有限公司所提供的设计图纸及技术文件。
2、《电力建设施工及验收技术规范》DL/T5047-95

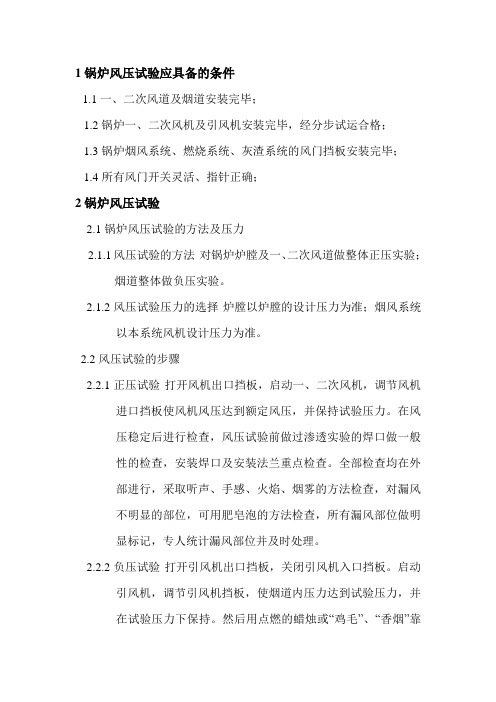

三、试验程序：
A.锅炉本体及烟道的风压试验：
1、严密关闭各部分人孔门、检查孔口等
2、起动引风机，保持炉膛负压5~10mm H2O，对于燃烧室，
则应开启送风机，保持燃烧室风压接近正常运行数值。
3、用小火把或蜡烛靠近炉墙及烟道进行检查，如负压法燃
烧室风压火焰被引向不严处，则说明此处风压，用粉笔划好试
验后处理。
4、采用正压法；开动送风机使炉膛正压50mm H2O进行试
验（可用白灰、滑石粉、锯末等作风压试验），检查门、孔、
焊缝、密封装置等是否风压，风压处用粉笔划好待试验后处理。
B.空气预热器、风道的风压试验：
1、起动一次风机作下组预热器严密性试验。
2、关闭快速风门，逐渐开启一次风机入口挡板，保压在
8000pa以上，分别进入第一级和第二级预热器检查风压，外
面的人检查连接风箱和外部风压，如有风压处，作上记好，试
验完毕后予以消除。
3、停下一次风机启动二次风机，关闭二十一个二次风门，
逐渐开启入口挡板，保持风压在8000pa以上，进入第三级预
热器检查风压，外面的人检查连接风箱和外部风压，如有风压
做上记号，试验完毕后予以消除。
C 试验完毕后按要求将各挡板恢复正常位置。
四、实验后缺陷消除
对于密封试验发现的漏风缺陷，应及时做好记录，并在漏风处做好标记。根据发生的部位和材质采用相应得方法予以消除。
1、对于焊缝上发生的渗漏用扁铲剃去缺陷，重新补焊；
2、法兰处渗漏要松开螺栓，堵塞石棉绳或硅酸铝纤维毡，重新
紧固；
3、对于炉门、孔处的漏风要将接合处修平，在密封槽内认真装
好密封材料；
4、炉墙的漏风应将漏风部分拆出后重新砌筑，按要求控制砖的
缝隙，填满泥浆，膨胀缝中石棉绳一定填塞紧密，尤其注意防
止烟气短路。
