一根据电缆载流量选择低压动力电缆截面基本步骤
1.确定设备功率及额定电流
电机额定功率、效率、功率因数，电机铭牌均有标注，不确定时可按下列速查表。
速查表：
2.查动力电缆载流量
以常用1kV 电缆为例，根据GB_50217-2007电力电缆敷设规范表：或者可查设计手册下表：
3.计算电流载流量校正系数
总的校正系数=温度校正系数x土壤校正系数x敷设校正系数
a.温度校正系数
公式中环境温度的概念如下表：
b.土壤校正系数
c.敷设校正系数
4.选择动力电缆截面
校正后的电缆载流量＞电机额定电流
二低压动力电缆压降校验
常规配电系数近似于三相平衡线路，故按下表公式计算电压损失：
计算电动机负荷电源电缆电压损失时，额定电流和敷设长度确定，故可按上表中第一种情况，即终端负荷用电流矩来表示

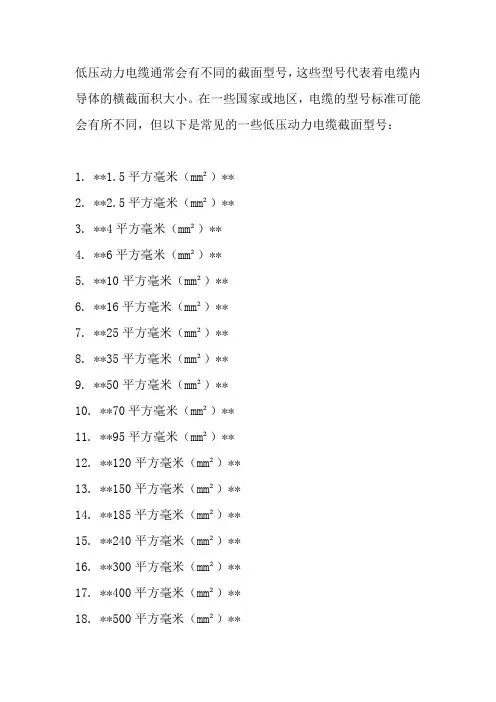

1kV交联聚乙烯绝缘铜芯电力电缆用于三相380V系统的每公里电阻及电抗速查表如下：截面（mm2）电阻（Ω/km）感抗(Ω/km）
铜 4
6
10
16
25
35
50
70
95
120
150
185
240
根据GB 50052-2009 供配电系统设计规范 .4条：
要求电动机回路配电电缆压降不大于5%。
三电机回路低压动力电缆长度典型值速查表（非爆炸危险区域）
电动机回路配电电缆压降不大于5%时，1kV交联聚乙烯绝缘铜芯电力电缆用于三相380V 系统的电缆长度典型值速查表如下（非爆炸危险区域）：
四 35kV 及以下电缆敷设度量时的附加长度
在核算电缆长度时，需注意电缆进入设备内部后的附加长度，如下表：
电缆敷设及接线培训教程
#3机组的电气设备安全、可靠、稳定运行对电缆系统工程的质量提出了更高要求，其质量的高低，不仅反映了施工企业的素质和水平，也直接影响着机组整体试运水平和达标投产。电气工地把电缆敷设及接线列为重点工作，加强管理、精心施工，力争使电缆系统工程达标创优，特制定如下措施：
一、编制电缆敷设的施工清册
电缆敷设的施工清册是技术员根据设计院的电缆清册、电缆的路径深刻的领会的基础上，遵循“先远后近、由集中点向分散的”敷设原则而编订而成的电缆敷设清册。
编订电缆敷设清册是一件重要、复杂、繁重的工作，必须做好如下的工作：
（1）认真审阅施工图纸，核实原理图、接线图、电缆清册是否相符，控制、保护功能能否实现。
（2）熟悉电缆的布臵及走向，把集中点（控制室、配电间）的电缆整体考虑，决定电缆敷设的先后次序。
（3）确定桥架分层布臵的顺序，一般自上而下为：高压动力电缆、低压动力电缆、控制电缆、计算机电缆、信号电缆等。
二、加强管理，提高电缆敷设的整体水平
（1）应遵循从集中点（控制室或配电间）向分散点敷设，相同或相似路径的电缆一次敷设完毕。
（2）电缆敷设时，先敷设短距离较少的盘间电缆，后敷设长距离较多的控制电缆。其先后顺序取决于同层电缆的数量多少，以免电缆重叠后无法引出桥架。
（3）电缆敷设时应单根敷设，以避免出现拧卷现象，不易捆扎。（4）电缆敷设时，应避免交叉现象，如果不可避免时，应成排交叉。
（5）做好电缆敷设记录工作，以备以后查询，敷设电缆与检查验收工作当日进行，以免出现不合格累积的现象。
三、电缆敷设和接线应具备的施工条件
1、电缆敷设前，电缆桥架和电缆保护管施工完毕，并经验收合格，电缆隧（沟）道内道路畅通，照明充足，排水设施已施工完毕并验收合格，相关建筑工程不影响电缆敷设。
2、加强图纸会审，深刻领会设计意图，仔细核对设计电缆清册与原理图、端子排图是否相符，弄清电缆敷设路径对桥架布臵的要求。电气、热工电缆同层敷设时，有关技术人员应协商一致，规划好敷设路径和敷设顺序，并编制下列技术文件：
（1）电缆敷设施工清册，内容包括电缆编号、型号规格、起止位臵、敷设路径等。（2）
盘柜电缆清单，标明盘柜左右两侧编号及数量，并标注于盘柜两侧。
（3）电缆敷设和接线施工作业指导书，内容包括电缆敷设条件、电缆敷设原则、电缆交叉排列原则、电缆绑扎固定要求、电缆从桥架引出方式、二次接线工艺要求（规定缆头大小及固定位臵、备用线芯长度、接线方式、号头大小、缆牌内容及悬挂位臵等）。
（4）、施工人员已经进行了岗前培训，技术人员已经进行了技术交底。
（5）、需要敷设的电缆种类准备齐全，检查合格并运抵现场，绑扎固定材料准备齐全。塑料电力电缆不应在0℃以下时敷设,控制电缆不应在气温为-10℃以下敷设。
（6）电缆敷设和接线施工组织机构已建立，通讯连络设备配齐。
（7）架空敷设电缆处，脚手架已搭设完成，并验收合格，确保安全可靠。
电缆敷设和接线时，应成立施工指挥小组，由质量员、安全员、技术员和施工班组长组成，并设专人负责指挥。
电缆敷设和接线领导小组职责
1、负责电气专业电缆敷设和接线的统一规划，制订工艺实施细则。
2、负责检查和落实电缆敷设和接线施工应具备的条件和施工准备情况。
3、负责处理各施工单位施工过程中的协调、配合问题。
4、负责施工后的检查评比工作，并据此对施工单位进行考核和奖励。
电缆敷设和接线采用三重检查验收，一是边施工，边验收，由各施工单位组织；二是阶段性检查验收，由电缆敷设和接线领导小组组织；三是采用检查签证的形式验收，由项目部质检部组织。检查验收中发现的质量问题，由组织单位下达整改通知单，限期整改。
四、电缆敷设
1.（1）电缆敷设前施工人员应认真核对电缆型号、电压等级、规格、长度、芯数与《电缆敷设施工清册》是否相符，避免出现差错。
（2）仔细检查电缆外观无进水、无机械损伤，绝缘良好。
（3）按照《电缆敷设施工清册》填写电缆临时标签2个，用透明胶带粘到距电缆头200mm 处，另一个标签待电缆切断后粘到起点电缆头上。
（4）电缆按规定路径敷设至终点时，穿入规定的进线孔，备用长度动力电缆按实际接线位臵加适当裕度考虑，控制电缆按盘高加盘宽考虑。电缆临时固定后及时回排、整理，留足起点备用长度后锯断。
2.电缆的排列、整理、固定
（1）电缆敷设时应一根根进行，采用边敷设、边整理、边绑扎，并最终固定的方法。前一根电缆敷设达不到质量要求时，不得进行下一根电缆的敷设。
（2）电缆排列按规定的断面排列图进行，严格按规定的敷设分层和交叉原则排列，不得混排。
（3）电缆进入设备的弧度应一致，并绑扎成排。电缆从桥架引出时，电缆夹层内下层电缆采用从桥架内侧下引至外侧上引，上层电缆从桥架外侧上引。就地设备处控制电缆采用从桥架侧面开孔直接或经金属软管引出至保护管，动力电缆采用金属软管从桥架上面引出；电缆从槽盒引出时，从槽盒侧面开孔直接引出至保护管。电缆夹层内，如进盘电线引出位臵距进盘孔超过300mm，必须加装花角铁支架。
（4）电缆在桥架上的固定：水平敷设电缆每隔2米进行一次绑扎，每一个拐弯处两端都必须进行绑扎；垂直敷设或超过45度角的电缆每间隔1米绑扎一次。
（5）电缆绑扎固定统一采用铁绑线十字交叉法绑扎固定。
（6）控制电缆的敷设应避免产生中间接头；并联使用的电力电缆其长度、型号应相同。（7）电力电缆应单独穿入一根保护管内，但交流单芯电力电缆不得单独穿放金属管内；控制电缆要力争避免一管多穿，当不具备条件时，每根电缆保护管最多可一起穿3根控制电缆；裸铠
