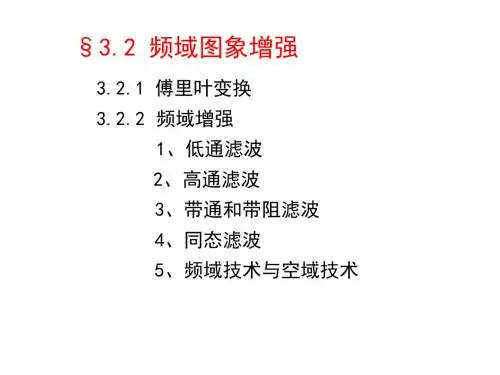

频域图象增强
•被钝化的图像被一种非常严重的振铃效果—— 理想低通滤波器的一种特性所影响
第6讲
第24页
6.2 低通滤波
90%
第6讲
第25页
6.2 低通滤波
3、巴特沃斯低通滤波器
物理上可实现（理想低通滤波器在数学上定 义得很清楚，在计算机模拟中也可实现，但在截 断频率处直上直下的理想低通滤波器是不能用实 际的电子器件实现的）
H
(u,
v)
1
1
D(u, v)
/
D0
2n
某个百分比的频率 在D(u, v) = D0时
• H(u, v) = 1/2 • H(u, v) = 1/21/2
H (u,v) 1
0
D (u,v) D0
第6讲
第30页
6.2 低通滤波
3、巴特沃斯低通滤波器 Butterworth低通滤波器截止频率的设计
•变换函数中不存在一个不连续点作为一个通过 的和被过滤掉的截止频率的明显划分
第6讲
第33页
6.2 低通滤波
3、巴特沃斯低通滤波器 图象由于量化不足产生虚假轮廓时常可用低
通滤波进行平滑以改进图象质量 效果比较（相同截断频率）：图6.2.6
第6讲
第34页
6.2 低通滤波
3、巴特沃斯低通滤波器
第6讲
第35页
6.2 低通滤波
3、巴特沃斯低通滤波器
Butterworth低通滤波器与理想低通滤波器相比 •没有明显的跳跃； •模糊程度减少； •尾部含有较多的高频，对噪声的平滑效果不如 理想低通滤波器。
常用频域增强方法根据滤波特点，特别是消 除或保留的频率分量可以分为：1. 低通滤波； 2. 高通滤波；3. 带通和带阻滤波；4. 同态滤波 。
图像增强——频域增强法课程设计

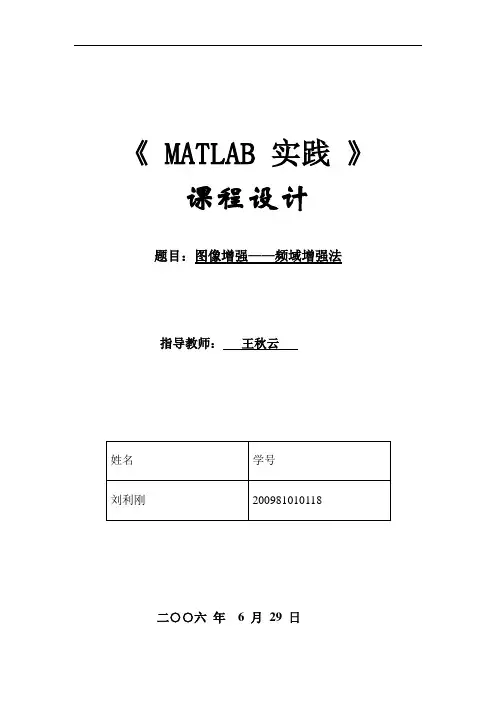

《 MATLAB 实践》课程设计题目：图像增强——频域增强法指导教师：王秋云姓名学号刘利刚200981010118二○○六年 6 月29 日目录1、设计目的 (2)2、题目分析 (2)3、总体设计 (3)4、具体设计 (4)4.1图像的读取和保存 (4)4.1.1利用“读入图像”按钮实现图片的读取 (4)4.1.2图像保存 (6)4.2 程序的还原与撤销 (7)4.3 图像的截取 (7)4.4 加入各种噪声，并通过几种滤波算法实现去噪。
(8)4.4.1 加入噪声 (8)4.5 滤除噪声 (11)4.6.1图像翻转 (15)4.6.2 图像旋转 (16)5、结果分析 (17)6、心得体会 (18)参考书目 (19)摘要：图像增强是指按特定的需要突出一幅图像中的某些信息，同时消弱或去除某些不需要的信息。
其主要目的是处理后的图像对某些特定的应用比原来的图像更加有效。
图像增强的方法分为空域法和频域法两类，空域法主要是对图像中的各个像素点进行操作；而频域法是在图像的某个变换域内，对图像进行操作，修改变换后的系数，例如傅立叶变换，DCT变换等的系数，然后再进行反变换得到处理后的图像。
关键字：高斯噪声，巴特沃斯滤波，理想低通滤波，梯形低通滤波1、设计目的综合运用MATLAB工具箱实现图像处理的GUI程序设计，利用MATLAB图像处理工具箱，实现图像增强—频域增强。
2、题目分析利用matlab的GUI程序设计一个简单实用的图像处理程序，该程序应具备图像处理的常用功能，以满足用户的使用。
现设计程序有以下基本功能：1）图像的读取和保存。
2）设计图形用户界面，让用户能够对图像进行任意角度的翻转。
3）设计图形用户界面，让用户能够用鼠标截取图像感兴趣区域，并显示和保存该选择区域。
4）设计图形用户界面，让用户能够对图像添加任意参数的各种噪声，如椒盐噪声、高斯噪声、乘性噪声等。
5）设计图形用户界面，让用户能够对图像实现中值滤波、线性滤波、自适应滤波等操作。

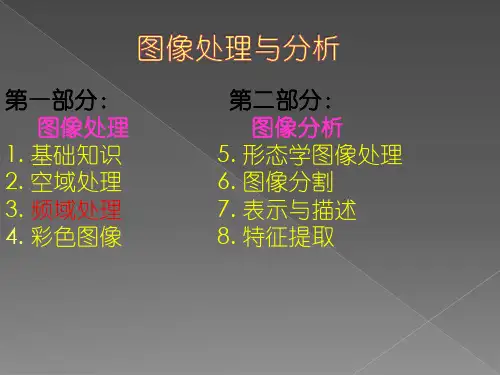

图像处理第三讲第二节频域图像增强
F(u)是复函数，可以写成: F(u)=R(u)+jI(u)=|F(u)|exp[j(u)] F(u)称为f(x)的傅立叶频谱， (u)称为相位角
Fourier基函数
(a)正弦分量（前1/2） (b)余弦分量（前1/2）
0 1 2 3
0 1 2 3
4
5 6 7 8
0 4 8 12 16
4
5 6 7 8
H(u,)
u
H(u,v)作为D(u,v)/D0的函 数的截面图
1 H (u, v) 2n 1 [ D(u, v) / D0 ]
n=3 n=1
理想滤波器
D0=45
Butterworth 低通滤波
Lowpass44.m f=imread('d:\work\z6.bmp'); f=rgb2gray(f); imshow(f) [M,N]=size(f); F=fft2(f); D0=45; n=1; H=lpfilter('btw',M,N,D0,n); G1=H.*F; g1=real(ifft2(G1)); D0=11; H=lpfilter('btw',M,N,D0,n); G2=H.*F; g2=real(ifft2(G2)); D0=5; H=lpfilter('btw',M,N,D0,n); G3=H.*F; g3=real(ifft2(G3));
图像变换的目的：
正变换 逆变换
图像空间 f(x,y)
频率空间
处理起来 •更有效 •更方便 •更快捷 ……
图像空间 g(x,y)
下列同学交作业 16 7 46 29 41 26 14 5 44 27 39 24
频域图像增强报告

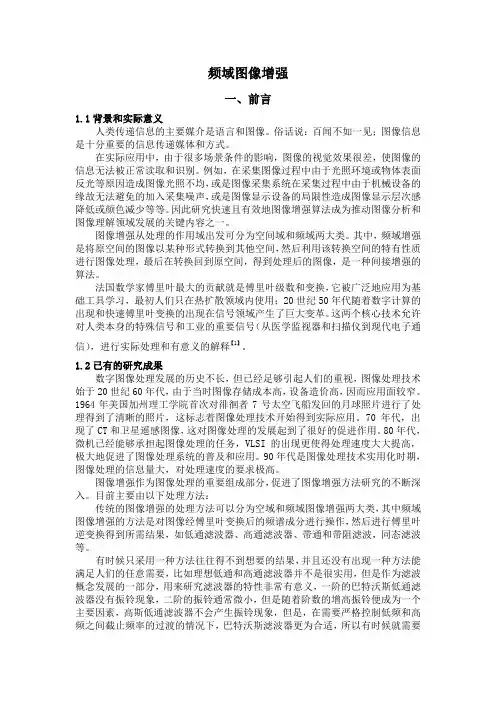

频域图像增强一、前言1.1背景和实际意义人类传递信息的主要媒介是语言和图像。
俗话说：百闻不如一见；图像信息是十分重要的信息传递媒体和方式。
在实际应用中，由于很多场景条件的影响，图像的视觉效果很差，使图像的信息无法被正常读取和识别。
例如，在采集图像过程中由于光照环境或物体表面反光等原因造成图像光照不均，或是图像采集系统在采集过程中由于机械设备的缘故无法避免的加入采集噪声，或是图像显示设备的局限性造成图像显示层次感降低或颜色减少等等。
因此研究快速且有效地图像增强算法成为推动图像分析和图像理解领域发展的关键内容之一。
图像增强从处理的作用域出发可分为空间域和频域两大类。
其中，频域增强是将原空间的图像以某种形式转换到其他空间，然后利用该转换空间的特有性质进行图像处理，最后在转换回到原空间，得到处理后的图像，是一种间接增强的算法。
法国数学家傅里叶最大的贡献就是傅里叶级数和变换，它被广泛地应用为基础工具学习，最初人们只在热扩散领域内使用；20世纪50年代随着数字计算的出现和快速傅里叶变换的出现在信号领域产生了巨大变革。
这两个核心技术允许对人类本身的特殊信号和工业的重要信号（从医学监视器和扫描仪到现代电子通信），进行实际处理和有意义的解释】1【。
1.2已有的研究成果数字图像处理发展的历史不长，但已经足够引起人们的重视，图像处理技术始于20世纪60年代，由于当时图像存储成本高，设备造价高，因而应用面较窄。
1964年美国加州理工学院首次对徘徊者7号太空飞船发回的月球照片进行了处理得到了清晰的照片，这标志着图像处理技术开始得到实际应用。
70年代，出现了CT和卫星遥感图像，这对图像处理的发展起到了很好的促进作用。
80年代，微机已经能够承担起图像处理的任务，VLSI的出现更使得处理速度大大提高，极大地促进了图像处理系统的普及和应用。
90年代是图像处理技术实用化时期，图像处理的信息量大，对处理速度的要求极高。
图像增强作为图像处理的重要组成部分，促进了图像增强方法研究的不断深入。
数字图像处理(冈萨雷斯)课件5-频域增强
滤波在频率域中更为直观，但在空间域一般使用更小 的滤波器模板
可以在频率域指定滤波器，做反变换，然后在空间域 使用结果滤波器作为在空间域构建小滤波器模板的指导
频率域滤波
高斯频率域低通滤波器函数
H u Ae
u 2 / 2 2
对应空间域高斯低通滤波器为 h x 2 Ae 2 x
理想低通滤波器举例——具有振铃现象
结论：半径D0越小，模糊越大；半径D0越大，模糊越小
半径是5的理想低通滤 原图 波,滤除8%的总功率， 模糊说明多数尖锐细 节在这8%的功率之内
半径是15的理想低通 滤波,滤除5.4%的总 功率
半径是30的理想低通滤 波,滤除3.6%的总功率
半径是230的理想低通 滤波,滤除0.5%的总功 半径是80的理想低通 滤波,滤除2%的总功率 率，与原图接近说明 边缘信息在0.5%以上 的功率中
2 2
1 2
频率域图像增强
理想低通滤波器
说明：在半径为D0的圆内，所有频率没有衰减地通过滤 波器，而在此半径的圆之外的所有频率完全被衰减掉
频率域图像增强
理想低通滤波器
总图像功率值PT
P T Pu, v
u0 v0
M 1 N 1
Pu, v F u, v Ru, v I u, v
说明空间域乘法可以通过频率域的卷积获得 上述两个公式主要为两个函数逐元素相乘的 乘法
频率域滤波
定义：在(x0,y0)，强度为A的冲激函数表示为
Axx0, y y0 ,定义为
M 1 N 1 x0 y 0
sx, yA x x , y y Asx , y
图像处理与分析频域增强技术
化的次数。
信号的频谱：详细描述了信号所包含的频 率分量。合成信号波形的每个正弦波，在 频谱中显示为一个个尖峰。
第3 讲
第17页
一束白光（太阳光）通过一个玻璃三棱镜后 可以分解成不同颜色的光。牛顿发现了这一 现象并最早提出了谱（spectrum）的概念,指 出不同颜色的光具有不同的波长，对应不同 的频率。 不同颜色光的频率所形成的频带即是光谱。 牛顿再利用一个三棱镜将不同颜色的光又合 成为一束白光。前者对应光的分析，后者对 应光的综合。
频率域滤波
频率域平滑（低通）滤波器 频率域锐化（高通）滤波器
复习本节课内容，深入理解傅里叶变换思想。 编程练习冈萨雷斯matlab书中相应的算法。 预习图像频域增强。
第52页
( N -1)
傅里叶变换的性质
第3 讲
第53页
傅里叶变换的性质
第3 讲
第54页
傅里叶变换的性质
第3 讲
第55页
傅里叶变换的性质
第3 讲
第56页
傅里叶变换的性质
第3 讲
第57页
傅里叶变换的性质
第3 讲
第58页
第3 讲
第59页
傅里叶变换
傅里叶变换及其反变换 傅里叶变换的性质 快速傅里叶变换（FFT）
4
3
2 1
0
1
2
3
x
F(0) = 1/4Σf(x)exp[0] = 1/4[f(0) + f1(1) + f(2) + f(3)] = 1/4(2 + 3 + 4 + 4) = 3.25 F(1) = 1/4Σf(x)exp[-j2πx/4)] = 1/4(2e0 + 3e –j2π1/4 + 4e –j2π2/4 + 4e – j2π3/4) = 1/4(-2 + j) F(2) = -1/4(1 + j0)
数字图像处理之频率域图像增强
易于分析和处理。
图像增强技术广泛应用于医学影 像、遥感、安全监控、机器视觉
等领域。
频率域图像增强的概念
01
频率域图像增强是指在频率域 对图像进行操作，通过改变图 像的频率成分来改善图像的质 量。
02
频率域增强方法通常涉及将图 像从空间域转换到频率域，对 频率域中的成分进行操作，然 后再将结果转换回空间域。
直方图规定化
直方图规定化是另一种频率域图像增强 方法，其基本思想是根据特定的需求或 目标，重新定义图像的灰度级分布，以
达到增强图像的目的。
与直方图均衡化不同，直方图规定化可 以根据具体的应用场景和需求，定制不 同的灰度级分布，从而更好地满足特定
的增强需求。
直方图规定化的实现通常需要先对原始 图像进行直方图统计，然后根据规定的 灰度级分布进行像素灰度值的映射和调
灵活性
频率域增强允许用户针对特定频率成 分进行调整，从而实现对图像的精细 控制。例如，可以增强高频细节或降 低噪声。
总结与展望 数字图像处理之频率域图像增强的优缺点
频谱混叠
在频率域增强过程中，如果不采取适 当的措施，可能会导致频谱混叠现象， 影响图像质量。
计算复杂度
虽然频率域增强可以利用FFT加速， 但对于某些复杂的图像处理任务，其 计算复杂度仍然较高。
傅立叶变换具有线性、平移不变性和周期性等性质，这些性质在图像增强中具有重 要应用。
傅立叶变换的性质
线性性质
傅立叶变换具有线性性质，即两 个函数的和或差经过傅立叶变换 后，等于它们各自经过傅立叶变
换后的结果的和或差。
平移不变性
傅立叶变换具有平移不变性，即 一个函数沿x轴平移a个单位后， 其傅立叶变换的结果也相应地沿
