双缸洗衣机的工作原理及维修

双缸洗衣机的工作原理及维修

一、目的

1、了解工作原理

2、了解洗衣机结构

3、掌握洗衣机维修方法

、设备洗衣机一台、洗衣机结构图

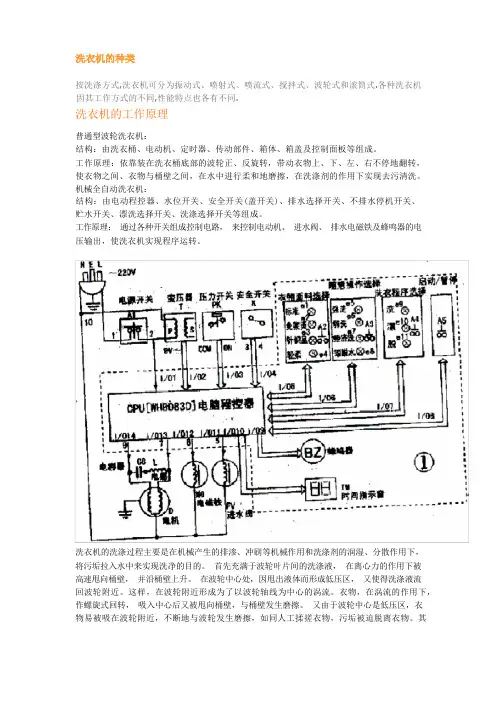

四、电路图

五、工作原理

(1)洗涤原理

洗涤定时器打开后，洗涤电机通电，电机转动。电机通过皮带带动波轮转动，在波轮的搅动下，衣服在洗涤桶里上下翻滚，达到洗衣服的目的。

(2)脱水原理

脱水定时器打开后，脱水电机通电，脱水电机高速旋转，在脱水电机的直接带动下，脱水桶带动衣服高速旋转，在离心力的作用下，衣服中的水被出。达到脱水的目的。

六、实践步骤：

(1)、拆掉波轮，认识其形状

(2)、拆掉后背部螺丝，去掉后部挡板，观察洗涤电机及其皮带。

(3)、连接电路，设置为洗涤方式，观察波轮运转方式。

(4)、设为脱水方式，观察脱水桶的运行情况。

(5)、拆掉内桶，认识脱水桶的形状

(6)、拆开上盖，认识洗涤定时器、脱水定时器、洗涤选择开关、安全开关。

(7)、拆掉洗衣机上边四周螺丝，去掉洗衣机外边铁壳。认识洗涤电机、脱水电机、认识排水阀。

(8)、测试洗涤、脱水电机的主绕组电阻。

(9)重新将洗衣机安装好

七、常见故障点

1、不能洗涤-----洗涤定时器坏

2、洗衣没劲-----皮带松

3、下水管漏水----排水皮塞有异物

八、故障检修

让老师设置不能洗涤的故障后，按下面流程图把故障检修出来。
