电力系统稳态分析考试试题(时间100分钟,满分100分)一.单选题:(在本题的每一小题的备选答案中,只有一个答案是正确的,请把你认为正确答案的题号,填入题干的括号内,多选不给分。
每小题1分,共10分)1、下面所列各组电力网接线方式中,完全属于有备用接线的一组是()。
A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压,下述说法中正确的是( )。
A、正常运行时为零,单相接地时升高为线电压;B、正常运行时为零,单相接地时升高为相电压;C、正常运行时无法确定,单相接地时为相电压。
3、220kv电力系统中性点应采用的接线方式是()。
A、不接地;B、直接接地;C、经消弧线圈接地。
4、架空输电线路采用分裂导线的目的是( )。
A、减小输电线路电阻;B、减小输电线路电抗;C、增大输电线路电容。
5、500kv超高压输电线路两端装设并联电抗器的目的是( )。
A、防止输电线路重载时末端电压降低;B、防止输电线路轻载时末端电压升高;C、防止输电线路轻载时末端电压降低。
6、关于单侧电源电力网,下述说法中正确的是()。
A、电力网的功率分布由负荷分布确定,其潮流无法调控;B、电力网的功率分布与线路阻抗有关,其潮流无法调控;C、电力网功率自然分布就是功率的经济分布。
7、在一个具有n个独立节点的系统中,节点阻抗矩阵的阶数为( )。
A、n×n阶;B、(n-1)×(n-1)阶;C、(n+1)×(n+1)阶。
8、系统中有功功率不足,会造成( )。
A、电压水平上升;B、电压水平下降;C、频率下降。
A、1号机组;B、2号机组;C、同时减小。
10、电力系统无功电源最优分配的目的是()。
A、使电力系统总的能源消耗最少;B、使电力网的有功损耗最小;C、使电力系统的电能质量最好。
二.判断题:(下列各题中,你认为正确的,请在题干的括号内打“√”,错误的打“×”。
1.采用分裂导线的目的是( A )A.减小电抗B.增大电抗C.减小电纳D.增大电阻2.下列故障形式中对称的短路故障为( C )A.单相接地短路B.两相短路C.三相短路D.两相接地短路3.简单系统静态稳定判据为( A )A.>0B.<0C.=0D.都不对4.应用等面积定则分析简单电力系统暂态稳定性,系统稳定的条件是( C )A.整步功率系数大于零B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5.频率的一次调整是( A )A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中,哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7.电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的(A )A.可靠性要求B.经济性要求C.灵活性要求D.优质性要求9.中性点不接地系统发生单相接地短路时,非故障相电压升高至( A )A.线电压B.1.5倍相电压C.1.5倍线电压D.倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时,电压调高,低谷负荷时,电压调低B.高峰负荷时,允许电压偏低,低谷负荷时,允许电压偏高C.高峰负荷,低谷负荷,电压均调高D.高峰负荷,低谷负荷,电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是(A)A.电阻B.电感C.电纳D.电容15.一般情况,变压器的负序电抗X T(2)与正序电抗X T(1)的大小关系为(C)A.X T(1)>X T(2)B.X T(1)<X T(2)C.X T(1)=X T(2)D.X T(1)>>X T(2)16.电力系统分析中,有功功率的单位常用(B)A.VARB.MWC.MVAD.V17.在下列各种故障类型中,属于纵向故障的是(D)A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P—Q分解法和牛顿—拉夫逊法进行潮流计算,二者的收敛速度是(C)A.P—Q分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P—Q分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和,称为(A)A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有(B)A.变压器,用户B.变压器,电力线路C.电缆,架空线D.电阻,电容21.系统发生两相接地短路故障时,复合序网的连接方式为(A)A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联,正序开路22.系统发生两相短路故障时,复合序网的连接方式为(B)A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联,正序开路23.系统发生单接地短路故障时,复合序网的连接方式为(A)A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联,正序开路24.二相断线时的复合序网是在断口处( A )。
(完整版)电⼒系统暂态分析课程试卷1卷答案《电⼒系统暂态分析》课程试卷(1卷)答案⼀、选择题(每⼩题2分,共20分)1、A2、B3、C4、B5、B6、A7、C8、B9、D 10、C⼆、填空题(共20分)11、(3分)理想同步电机由 6 个绕组构成,数学模型共有 18 个未知数。
12、(4分)假定变压器为?/0Y 接法,如果在0Y 侧的中性点与地之间串联电抗n x ,则零序阻抗会增加 n x 3 ,⽽如果在?侧绕组中串联电抗n x ,则零序阻抗会增加n x 31。
13、(2分)短路冲击电流指的是短路电流最⼤可能的瞬时值。
它主要是⽤来校验电⽓设备和载流导体的电动⼒稳定度。
14、(1分)经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为 0 。
15、(3分)直流分量也称为⾮周期分量,倍频电流和⾮周期电流都是为了维持磁链初值守恒⽽出现的,都属于⾃由分量。
16、(2分)起始次暂态电流指的是短路电流周期分量(指基频分量)的初值。
17、(5分)短路周期电流是许多参数的复杂函数,这些参数包括:(1)发电机的各种电抗和时间常数以及反映短路前运⾏状态的各种电势的处置;(2)说明励磁效果的励磁系统的参数;(3)短路点离机端的距离;(4)时间t 。
三、简答题(共30分)18、(10分)什么是派克变换?试简述派克变换的作⽤和意义。
答:派克变换表⽰为a q d f f f f f f 212121)120sin()120sin(sin )120cos()120cos(cos 320οοοοθθθθθθ…………..(2分)逆变换为: ??+-+----=01)120sin()120cos(1)120sin()120cos(1sin cos f f f f f f q d c b a οοοοθθθθθθ…………..(2分) 派克变化是⼀种线性变换,将定⼦abc 坐标变换到转⼦同步旋转的dqo 坐标。
……………….…………………………………………………………………(2分)在d 、q 、o 坐标系中,磁链⽅程成为常系数⽅程。
电力系统的短路计算能够帮助我们避免很多不必要的损失,随着科学技术的发展,电力已经和人们的生活密切相关,而建立结构合理的大型电力系统不仅便于电能生产与消费的集中管理、统一调度和分配,减少总装机容量,节省动力设施投资,且有利于地区能源资源的合理开发利用,更大限度地满足地区国民经济日益增长的用电需要。
电力系统的规模和技术水准已成为一个国家经济发展水平的标志之一。
电力系统的短路故障是严重的,而又是发生几率最多的故障,当发生短路时,其短路电流可达数万安以至十几万安,它们所产生的热效应和电动力效应将使电气设备遭受严重破环。
为使非故障部分从不正常运行情况下解脱出来,这要求电气设备必须有足够的机械强度和热稳定度,开关电气设备必须具备足够的开断能力。
因此,电力系统短路电流计算是电力系统运行分析,设计计算的重要环节,许多电业设计单位和个人倾注极大精力从事这一工作的研究。
由于电力系统结构复杂,随着生产发展,技术进步系统日趋扩大和复杂化,短路电流计算工作量也随之增大,采用计算机辅助计算势在并行。
我们这次课程设计使用PSCAD软件对电力系统进行线路建模,从而计算出不同短路类型时的短路电流及其波形。
关键字:短路计算;pscad软件使用;电力系统建模。
目录摘要1 课题概述 (1)1.1课题要求 (1)1.2课题内容 (5)1.3 课题目的 (6)2短路故障分析 (6)2.1不对称故障的分析 (6)2.2三相短路故障分析 (7)2.3短路电流计算步骤 (9)3方案设计 (10)3.1方案概述 (10)3.2 课题设计图 (10)3.3 课题步骤图 (11)4两相短路的仿真分析 (12)4.1 PSCAD简介 (12)4.2 两相短路故障的仿真 (13)5总结 (15)参考文献 (16)1课题概述1.1 课题要求(1)通过课程设计是学生掌握电力系统三相短路计算的基本原理和方法;(2)掌握并能熟练运用PSCAD/MATLAB仿真软件;(3)建立系统三相接线图的仿真过程;(5)编写短路计算流程图;(4)得出仿真结果。

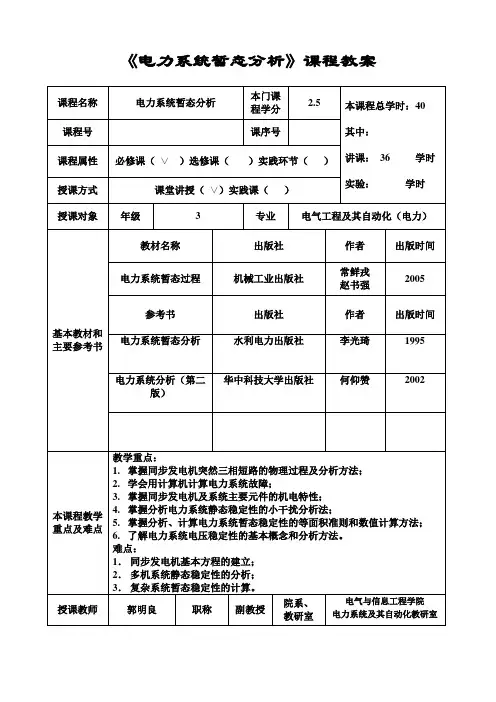

《电力系统暂态分析》课程教案《电力系统暂态分析》课程教案(1)一、讲授题目同步发电机突然三相短路分析二、教学目的了解同步发电机突然三相短路的物理过程,掌握使用同步发电机的基本方程分析电力系统突然三相短路的方法。
三、重点与难点教学重点:1.掌握同步发电机突然三相短路的物理过程;2.掌握同步发电机的基本方程、参数和等值电路;3.应用同步发电机的基本方程分析电力系统突然三相短路;4.掌握同步发电机基本方程的拉氏运算形式。
难点:1.同步发电机基本方程的建立;2.有(无)阻尼绕组的同步发电机等值电路阻抗参数的推导;3.同步发电机定、转子侧各暂态量的对应关系分析;4.同步发电机各暂态量衰减时间常数的推导;5.同步发电机基本方程的拉氏运算形式及应用。
四、教学手段课堂讲授时辅以多媒体教学,尽量形象、具体地描述同步发电机突然三相短路的物理过程以及同步发电机定、转子侧各暂态量的对应关系。
六、试验(无)七、习题习题集8-6、8-10、8-12。
八、备注《电力系统暂态分析》课程教案(2)一、讲授题目电力系统故障的计算机计算二、教学目的掌握使用计算机计算电力系统故障的方法。
三、重点与难点教学重点:1.掌握电力系统故障计算使用的等值网络;2.掌握电力系统故障计算的各序网络电压方程式;3.掌握简单不对称故障的计算通式和通用复合序网;4.了解分析复杂故障的一般方法和N重故障的通用方程式。
难点:1.导纳型节点方程和阻抗型节点方程的形成;2.简单不对称故障的通用复合序网的形成;3.N重故障通用方程式的推导;四、教学手段课堂讲授时辅以多媒体教学,描述复合序网的构成。
并结合后续的上机训练,掌握用计算机计算电力系统故障的方法。
五、教学过程、时间分配六、试验(无)七、习题习题集中有关故障的计算机计算方法的习题。
八、备注《电力系统暂态分析》课程教案(3)一、讲授题目同步发电机及系统主要元件的机电特性二、教学目的了解电力系统功角稳定性的基本概念,掌握电力系统稳定性分析中使用的同步发电机组模型及系统其它主要元件的模型。
电力系统暂态分析试卷长沙理工大学试卷1、当电源内阻抗占短路回路总阻抗的比例小于15%时,可以视为无限大电源。
()2、由于电力系统中三序分量是相互独立的,所以可以分别计算,然后再将各序分量迭加得到各相的电流和电压。
()3、快速切除故障有利于改善简单电力系统的暂态稳定性。
()4、无限大电源供电情况下突然发生三相短路时,短路电流中有基频交流、倍频交流和非周期三种电流分量。
()5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。
()6、任何情况下变压器的零序励磁电抗都可以视为无限大,即任何情况下变压器的励磁电抗都可以用开路表示。
()7、电力系统横向故障指各种类型的短路故障。
()8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响,所以在应用运算曲线法计算短路电流时,可以不再考虑负荷的影响。
()9、小干扰法既可以用于分析电力系统的静态稳定性,也可以用于分析电力系统的暂态稳定性。
()10、对于12MW以上发电机组,计算其机端短路冲击电流时,冲击系数应取2。
()二、单项选择题(在每小题的三个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题3分,共30分)1、无限大电源供电情况下突然发生三相短路时,各相短路电流中非周期分量的关系是()。
A、三相相等;B、三相可能相等,也可能不相等;C、不相等。
2、分析简单电力系统并列运行的暂态稳定性采用的是()。
A、小干扰法;B、分段计算法;C、对称分量法。
3、不计短路回路电阻时,短路冲击电流取得最大值的条件是()。
A、短路前空载,短路发生在电压瞬时值过零时;B、短路前带有负载,短路发生在电压瞬时值过零时;C、短路前空载,短路发生在电压瞬时值最大时。
4、电力系统并列运行的暂态稳定性是指()。
A、正常运行的电力系统受到小干扰作用后,恢复原运行状态的能力;B、正常运行的电力系统受到大干扰作用后,保持同步运行的能力;C、正常运行的电力系统受到大干扰作用后,恢复原运行状态的能力。
《电力系统暂态分析》课程试卷(2)(课程代码:121202203)本试题用于电气工程系电力本科学生(时量:120分钟 总分100分)注意:1. 答案必须填写在答题纸上,填写在试题上无效。
2. 答卷必须写明题目序号,并按题号顺序答题。
3. 请保持行距,保持卷面整洁。
一、简答题(本大题共2小题,每小题15分,共30分)1.写出三相电力系统a 相两相短路接地的相量边界条件、序量边界条件以及画出它的复合序网。
2.试推导出单相短路经阻抗f Z 接地的相量边界条件、序量边界条件以及画出它的复合序网。
图1 题2的单相短路经阻抗f Z 接地二、作图题(本大题共1小题,共15分)3. 如图2所示,图中f 点发生两相短路,1=*G E 。
求:f 点发生两相短路时的各序输入阻抗。
以下给出正序、负序、零序电抗标幺值,已知:A MV S B ∙=100,kV U B 115=,各元件的各序电抗标幺值分别为66.0)1(=''*GX ,27.0)2(=''*G X ,21.0)0()2()1(===***T T T X X X ,19.0)2()1(==**L L X X ,57.0)0(=*L X ;并绘制出各序等值电路。
图2 题3图三、计算题(本大题共3小题,共35分)4.(每小题10分)试将1=aI ,0=b I ,0=c I 的电流系数分解为对称分量(设特殊相为a 相)。
5.(每小题10分)已知同步电机的参数为:2.1=d x ,8.0=q x ,85.0cos =ϕ。
试求在额定满载运行时的电势q E 和Q E 。
(用标幺值计算,额定空载时0.1=U ,0.1=I )。
6.(每小题15分)电力系统如图3所示,各元件参数的标幺值均在图中标出,电动势0.121==L G E E 。
(1)设A MV S B ∙=100,av N U U =时,求)3(1f 点三相短路冲击电流)(kA ;(2)当)3(1f 点发生三相短路时,求流过线路1L 的冲击电流)(kA 。
大学四年级电力系统分析教案深入研究电力系统的稳态与暂态分析电力系统是一个复杂且庞大的系统,由各种电力设备和网络组成,用于产生、传输和分配电能。
在大学四年级的电力系统分析课程中,学生需要深入研究电力系统的稳态和暂态分析。
本教案旨在帮助学生全面了解电力系统的运行原理和分析方法,提高他们的分析能力和解决问题的能力。
一、引言电力系统是现代社会的重要基础设施,对于经济发展和人民生活至关重要。
稳态与暂态分析是电力系统分析的基础,对于系统的运行和设备的设计具有重要意义。
本教案从稳定性和暂态稳定性两个方面展开深入研究,帮助学生理解电力系统的运行原理和问题分析方法。
二、稳态分析稳态分析是电力系统分析中最基本的部分,它主要关注电力系统在稳定工况下的运行情况。
稳态分析主要包括功率流分析和节点电压分析。
1. 功率流分析功率流分析是计算电力系统在给定负荷和节点电压条件下各个节点的电压和功率的分布情况。
在教学过程中,通过建立节点导纳矩阵和负荷模型,学生将学习如何使用迭代法和牛顿拉夫逊方法来解决功率流计算问题。
2. 节点电压分析节点电压分析是计算电力系统不同节点的电压幅值和相位角的变化情况。
通过节点电压分析,学生可以了解节点电压的稳定性和系统的可靠性。
在教学过程中,学生将学习如何利用导纳矩阵和戴维宾方法进行节点电压计算,并掌握节点电压的调整技巧。
三、暂态分析暂态分析是电力系统分析中的另一个重要环节,它主要关注电力系统在瞬时故障或变化情况下的运行状态。
暂态分析主要包括电力系统的稳定性分析和短路分析。
1. 稳定性分析稳定性分析是评估电力系统在瞬态工况下的稳定性能力,即系统在受到外界扰动后是否能够恢复到稳态工况。
在教学过程中,学生将学习如何利用动力系统模型和切比雪夫准则来评估系统的稳定性,并掌握稳定性边界的计算方法。
2. 短路分析短路分析主要关注电力系统在发生短路故障时的电流和电压的变化情况。
通过短路分析,学生可以了解电力设备的运行状况和系统的保护措施。

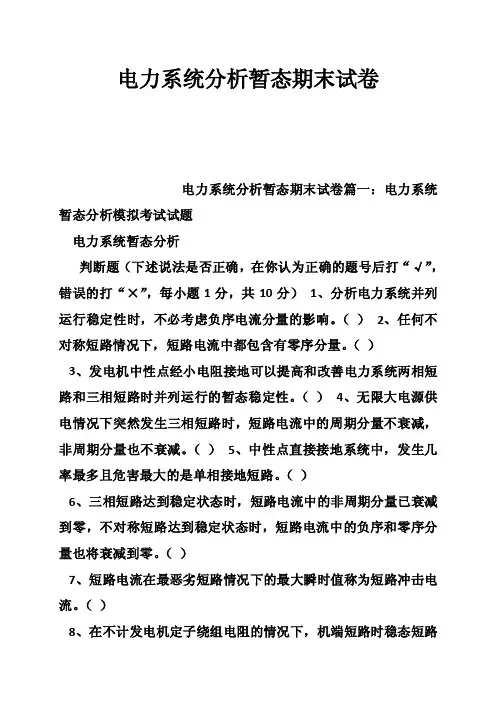

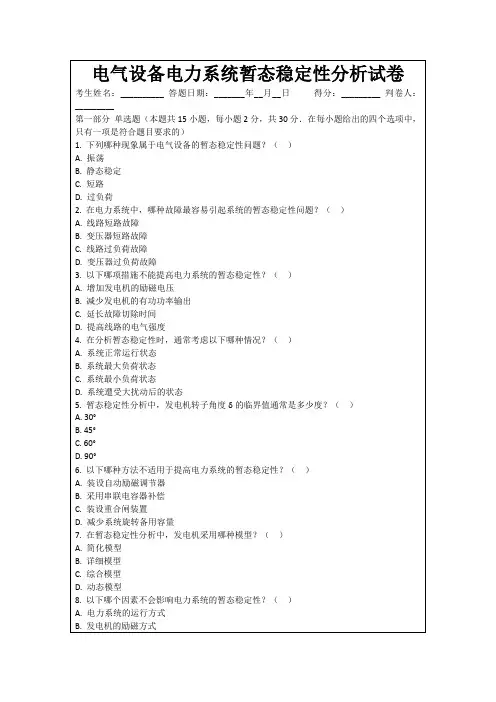

电力系统分析暂态期末试卷电力系统分析暂态期末试卷篇一:电力系统暂态分析模拟考试试题电力系统暂态分析判断题(下述说法是否正确,在你认为正确的题号后打“√”,错误的打“×”,每小题1分,共10分)1、分析电力系统并列运行稳定性时,不必考虑负序电流分量的影响。
()2、任何不对称短路情况下,短路电流中都包含有零序分量。
()3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。
()4、无限大电源供电情况下突然发生三相短路时,短路电流中的周期分量不衰减,非周期分量也不衰减。
()5、中性点直接接地系统中,发生几率最多且危害最大的是单相接地短路。
()6、三相短路达到稳定状态时,短路电流中的非周期分量已衰减到零,不对称短路达到稳定状态时,短路电流中的负序和零序分量也将衰减到零。
()7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。
()8、在不计发电机定子绕组电阻的情况下,机端短路时稳态短路电流为纯有功性质。
()9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。
()10、不对称短路时,短路点负序电压最高,发电机机端正序电压最高。
()答案:1、√2、×3、×4、×5、×6、×7、√8、×9、×10、√二、单项选择题(在每小题的三个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题2分,共20分)1、近似计算法中,变压器的变比应采用()。
A、实际变比;B、额定变比;C、平均额定变比。
2、电力系统一相断线时的复合序网在形式上与()的复合序网相同。
A、单相接地短路;B、两相短路接地;C、两相短路。
3、电力系统的复杂故障是指()。
A、横向故障;B、纵向故障;C、电力系统中不同地点同时发生不对称故障。
4、如三相短路瞬间A相非周期电流起始值为最大值,则B、C 两相非周期分量电流起始值()。
电力系统暂态分析试卷(1)一、(25分)简答1.什么是电力系统短路故障?故障的类型有哪些?2.列出电力系统的各电压等级对应的平均额定电压?3.同步发电机三相短路时为什么要进行派克变换?4.分裂电抗的作用是什么?5.简述运算曲线法计算三相短路电流的步骤。
二、(15分)下图为一无穷大功率电源供电系统,设在K点发生三相短路,如果设计要求通过电源的冲击电流不得超过30 KA,问并行敷设的电缆线路最多容许几条?(K M=1.8)若选S B=100 MVA,U B=U av,试计算:(1) 电源G及系统S对f 点的转移电抗x Gf、x Sf。
(2) 如果根据运算曲线查得t = 0.2 秒时电源G的短路电流标么值为=2.6,则t = 0.2 秒时短路点总电流的有名值是多少?IG02.''四、(10分)系统接线如图所示, 当f 点发生不对称接地短路故障时, 试作出相应的各序等值网络。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)五、(10分)如图所示系统,电抗为归算到统一基准值下的标么值(S B =100MVA ,U B =平均额定电压),用正序等效定则计算以下各种情况短路时,短路点的A 相正序电流有名值,(1)三相短路;(2)A 相接地短路;六、(10分)如图所示系统,求发电机电势E q 和静态稳定储备系数K p ?(注:图中参数为归算到统一基准值下的标么值S B =100MVA ,U B =平均额定电压)七、(15分)有一简单系统,已知发电机参数2.0='dx ,E΄ =1.2,原动机功率P T =1.5,线路参数如图所示,无穷大电源电压000.1∠=c U ,如果开关K 突然合上,电容电抗Xc=0.3试判断该系统能否保持暂态稳定?电力系统暂态分析试卷(2)一、简答(25分)1. 什么是短路?简述短路的现象和危害?2. 什么是短路冲击电流?出现冲击电流的条件是什么?3. 为什么同步发电机定、转子绕组的电感系数矩阵中会有零元素?4. 变压器中性点接小电阻的作用是什么?简要分析理由。
长沙理工大学拟题纸课程编号003023 拟题教研室(或老师)签名马士英教研室主任签名课程名称(含档次)电力系统暂态分析(A考)专业层次(本、专)本科专业电气工程及其自动化考试方式(开、闭卷)闭卷一、名词解释(每小题2分,共10分)1、纵向故障2、负序分量3、转移阻抗4、同步发电机并列运行的暂态稳定性5、等面积定则二、问答题(每小题5分,共30分)1、无限大功率电源的特点是什么?无限大功率电源供电情况下,发生三相短路时,短路电流中包含有哪些电流分量,这些电流分量的变化规律是什么?2、中性点直接接地电力系统,发生概率最高的是那种短路?对电力系统并列运行暂态稳定性影响最大是那种短路?3、输电线路装设重合闸装置为什么可以提高电力系统并列运行的暂态稳定性?4、提高和改善电力系统并列运行静态稳定性的根本措施是什么?具体措施有那些(列出三种以上)?5、写出电力系统发生两相金属性短路时的边界条件方程,并画出其复合序网。
6、在隐极式发电机的原始磁链方程中,那些电感系数是常数?哪些是变化的?变化的原因是什么?三、判断题(在你认为正确的题目后面的括号中填入"√",错误的题目后括号中填入"╳"。
每小题3分,共30分)1、变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性。
()2、对称分量法不能用于非线性电力网的不对称短路分析。
()3、不管电力系统中性点采用什么样的运行方式,其零序等值电路都是一样的。
()4、在)0()2()1(∑∑∑==x x x 的情况下,三相短路与单相接地短路时故障相的短路电流相同,因此它们对于电力系统并列运行暂态稳定性的影响也相同。
( )5、输电线路采用单相重合闸与采用三相重合闸相比较,单相重合闸更有利于提高单相接地短路情况下电力系统并列运行的暂态稳定性。
( )6、短路计算时,在任何情况下,变压器的正序励磁电抗和零序励磁电抗都可以视为无穷大。
电力系统暂态分析试卷(C卷)(总8页)-本页仅作为预览文档封面,使用时请删除本页-长沙理工大学拟题纸课程编号 003023 拟题教研室(或老师)签名马士英教研室主任签名课程名称(含档次)电力系统暂态分析(C卷)专业层次(本、专)本科专业电气工程及其自动化考试方式(开、闭卷)闭卷一、判断题(下述说法是否正确,在你认为正确的题号后打“√”,错误的打“×”,每小题2分,共20分)1、分析电力系统机电暂态过程时,通常认为电磁暂态过程已经结束,即不再考虑发电机内部的电磁暂态过程。
()2、短路冲击电流出现在短路发生后约半个周期。
()3、不管发电机的各个绕组是由超导体还是非超导体构成,短路电流中的非周期分量都将逐渐衰减到零。
()4、当发电机定子绕组之间的互感系数为常数时,发电机为隐极机。
()5、ABC三相系统中的非周期分量变换到dq0系统中为基频交流分量。
()6、电力系统发生不对称短路时,不仅短路点三相参数不对称,电力系统其他部分三相参数也将成为三相不对称的。
()7、不管架空输电线路是否假设避雷线,其负序电抗都是一样的。
()8、电力系统发生不对称接地短路时,故障处三相电压不对称分解出的零序电压是电力系统中出现零序电流的原因。
()9、小干扰法既可用于电力系统静态稳定性的分析,也可用于电力系统暂态稳定性的分析。
()10、线路串联电容器可以提高电力系统并列运行的静态稳定性。
()二、单项选择题(在每小题的三个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题3分,共30分)1、计算12MW 以上机组机端短路冲击电流时,短路电流冲击系数应取( )。
A 、2;B 、;C 、。
2、发电机三相电压为:)sin(αω+=t U u m a 、)120sin(0-+=αωt U u m b ,)120sin(0++=αωt U u m c ,如将短路发生时刻作为时间的起点(0=t ),当短路前空载、短路回路阻抗角为800(感性)时,B 相短路电流中非周期分量取得最大值的条件是( )。
电力系统暂态分析复习大纲内附真题和答案绪论:1、电力系统运行状态的分类答:电力系统的运行状态分为稳态运行和暂态过程两种,其中暂态过程又分为波过程、电磁暂态过程和机电暂态过程。
波过程主要研究与大气过电压和操作过电压有关的电压波和电流波的传递过程;电磁过渡过程主要研究与各种短路故障和断线故障有关的电压、电流的变化,有时也涉及功率的变化;机电暂态过程主要研究电力系统受到干扰时,发电机转速、功角、功率的变化。
2、电力系统的干扰指什么?答:电力系统的干扰指任何可以引起系统参数变化的事件。
例如短路故障、电力元件的投入和退出等。
3、为什么说电力系统的稳定运行状态是一种相对稳定的运行状态?答:由于实际电力系统的参数时时刻刻都在变化,所以电力系统总是处在暂态过程之中,如果其运行参量变化持续在某一平均值附近做微小的变化,我们就认为其运行参量是常数(平均值),系统处于稳定工作状态。
由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。
4、为简化计算在电力系统电磁暂态过程分析和机电暂态过程分析中都采用了那些基本假设?答:电磁暂态分析过程中假设系统频率不变,即认为系统机电暂态过程还没有开始;机电暂态过程中假设发电机内部的机电暂态过程已经结束。
第一章:1、电力系统的故障类型答:电力系统的故障主要包括短路故障和断线故障。
短路故障(又称横向故障)指相与相或相与地之间的不正常连接,短路故障又分为三相短路、两相短路、单相接地短路和两相短路接地,各种短路又有金属性短路和经过渡阻抗短路两种形式。
三相短路又称为对称短路,其他三种短路称为不对称短路;在继电保护中又把三相短路、两相短路称为相间短路,单相接地短路和两相短路接地称为接地短路。
断线故障(又称纵向故障)指三相一相断开(一相断线)或两相断开(两相断线)的运行状态。
2、短路的危害答:短路的主要危害主要体现在以下方面:1)短路电流大幅度增大引起的导体发热和电动力增大的危害;2)短路时电压大幅度下降引起的危害;3)不对称短路时出现的负序电流对旋转电机的影响和零序电流对通讯的干扰。
《电力系统暂态分析》研究生入学考试大纲业第一章电力系统故障分析的基本知识重点掌握:故障及其危害、标么值;无限大功率电源供电的三项短路电流分析;冲击电流(冲击系数)和最大有效值电流的概念。
第二章同步发电机电磁暂态过程重点掌握:同步发电机原始方程;坐标变换和派克方程;同步发电机稳态运行;无阻尼绕组同步发电机三相短路电磁暂态过程;有阻尼绕组同步发电机三相短路电磁暂态过程;同步发电机三相短路物理概念分析。
一般了解:自动调节励磁装置对同步发电机三相短路的影响。
第三章电力系统三相短路的实用计算重点掌握:周期分量电流起始值的计算;运用运算曲线求任意时刻短路点的短路电流的周期分量。
院一般了解:负荷对短路电流的影响。
第四章电力系统元件各序参数和等值电路重点掌握:对称分量法和序阻抗的概念,元件的序阻抗;电力系统各序网的构成第五章简单不对称故障分析计算重点掌握:横向不对称故障的分析计算;短路点过渡电阻对横向不对称故障的影响;纵向不对称故障的分析计算;非故障处电流的计算。
一般了解:故障计算的网络方程;对称故障电流的计算机计算方法;不对称故障电流的计算机计算方法。
3第六章电力系统静态稳定重点掌握:电力系统稳定的含义、分类以及判别稳定的方法;同步发电机转子运动方程;同步发电机电磁转距;简单电力系统的静态稳定;自动调节励磁对静态稳定的影响;提高静态稳定的措施。
一般了解:同步发电机励磁系统方程;同步发电机原动机和调速系统方程;负荷的静态稳定;多机系统静态稳定的近似分析。
第七章电力系统暂态稳定重点掌握:简单电力系统的暂态稳定;提高暂态稳定的措施。
一般了解:自动调节系统对暂态稳定的影响;复杂系统暂态稳定计算。
《电力系统暂态分析》课程试卷(1卷)(时量:120分钟总分100分)注意:1. 答案必须填写在答题纸上,填写在试题上无效。
2. 答卷必须写明题目序号,并按题号顺序答题。
3. 请保持行距,保持卷面整洁。
一、选择题(每小题2分,共20分)1、中性点不接地系统,发生单相故障,非故障相电压上升为()。
长沙理⼯⼤学电⼒系统暂态分析试卷原版长沙理⼯⼤学拟题纸课程编号 003023 拟题教研室(或⽼师)签名教研室主任签名课程名称(含档次)电⼒系统暂态分析(B 卷)专业层次(本、专)本科专业电⽓⼯程及其⾃动化考试⽅式(开、闭卷)闭卷⼀、判断题(下述说法是否正确,在你认为正确的题号后打“√”,错误的打“×”,每⼩题2分,共20分)1、从严格的意义上讲,电⼒系统总是处于暂态过程之中。
()2、⽆限⼤电源的频率保持不变,⽽电压却随着负荷的变化⽽变化,负荷越⼤,电源的端电压越低。
()3、不管同步发电机的类型如何,定⼦绕组与转⼦绕组之间互感系数都是变化的。
()4、对称分量法只能⽤于线性电⼒系统不对称故障的分析计算。
()5、派克变换前后,发电机⽓隙中的磁场保持不变。
()6、具有架空地线的输电线路,架空地线的导电性能越强,输电线路的零序阻抗越⼤。
()7、不对称短路时,发电机机端的零序电压最⾼。
()8、同步发电机转⼦的惯性时间常数J T 反映了转⼦惯性的⼤⼩。
()9、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标⼳值。
()10、切除部分负荷是在电⼒系统静态稳定性有被破坏的危机情况下,采取的临时措施。
()⼆、单项选择题(在每⼩题的三个备选答案中,选出⼀个正确答案,并将正确答案的序号填在题⼲的括号内。
每⼩题3分,共30分)1、短路电流最⼤有效值出现在()。
A 、短路发⽣后约半个周期时;B 、短路发⽣瞬间;C 、短路发⽣后约1/4周期时。
2、利⽤对称分量法分析计算电⼒系统不对称故障时,应选()相作为分析计算的基本相。
A 、故障相;B 、特殊相;C 、A 相。
3、关于不对称短路时短路电流中的各种电流分量,下述说法中正确的是()。
A 、短路电流中除正序分量外,其它分量都将逐渐衰减到零;B 、短路电流中除⾮周期分量将逐渐衰减到零外,其它电流分量都不会衰减;C 、短路电流中除⾮周期分量将逐渐衰减到零外,其它电流分量都将从短路瞬间的起始值衰减到其稳态值。
电⼒系统暂态分析讲义第⼀次课教学内容:绪论;电⼒系统故障分析概述教学⽬的:通过本节的教学使学⽣了解电⼒系统运⾏状态的分类和本课程研究的内容;了解电⼒系统故障的类型。
教学步骤:绪论⼀、复习电⼒系统的概念1、电⼒系统由发电机、变压器、线路和负荷组成的⽹络。
它包括通过电⽓的或机械的⽅式连接在⽹络中的设备。
2、电⼒系统的设备分类电⼒元件:⽤于电能的⽣产、变换、输送、分配和消费的设备;控制元件:⽤来改变系统的运⾏状态的设备和装置。
如以后要讲的ZTL、ZTS 和继电保护装置等。
⼆、电⼒系统运⾏状态的描述电⼒系统的运⾏状态⽤运⾏参量来描述。
运⾏参量指反映电⼒系统运⾏状态的物理量,具体有功率、电压、电流、频率、发电机电势相量之间的⾓位移等。
运⾏参量直接由系统参数决定。
系统参数指代表系统元件特性的参数。
如电阻、电抗、电导、电纳、输⼊阻抗、变压器变⽐、时间常数、放⼤倍数等。
系统参数由系统元件的物理性质决定,例如输电线路的电抗取决于导线的截⾯、长度、⼏何均距等。
三、电⼒系统运⾏状态的分类电⼒系统的运⾏状态分为暂态和稳态两种。
1、稳态系统参数保持不变时,描述电⼒系统运⾏状态的运⾏参量亦为常数,电⼒系统的这种运⾏状态称为稳态。
事实上,系统参数是时刻变化的,例如负荷阻抗时刻都在改变,因⽽各运⾏参量亦不能保持常数。
但如果各运⾏参量只在某⼀平均值附近做微⼩的变化,我们就可以认为运⾏参量为常数,即系统的运⾏状态为稳态。
换句话说,电⼒系统的稳态实际上是⼀种相对稳定的运⾏状态。
2、暂态1)暂态的概念系统运⾏参量的⼤⼩由系统参数决定,当系统参数变化后,运⾏参量就会从原来的⼀组数值变为⼀组新的数值,也就是电⼒系统从⼀种稳定运⾏状态变为另⼀种稳定运⾏状态。
由于电⼒系统中惯性元件(电抗、电容、发电机的转⼦等)的作⽤,电⼒系统从⼀种运⾏状态变为另⼀种运⾏状态需要⼀定的过渡过程,这个过渡过程中的电⼒系统运⾏状态称为电⼒系统暂态运⾏。
事实上电⼒系统的参数时刻都在改变,因⽽电⼒系统总是处于暂态过程中。
长沙理工大学试卷课程编号 001892 拟题教研室(或老师)签名马士英教研室主任签名课程名称(含档次)电力系统暂态分析专业层次(本、专)本科专业电力工程及其自动化考试方式(开、闭卷)闭卷一、判断题(下述说法是否正确,在你认为正确的题号后打“√”,错误的打“×”,每小题2分,共20分)1、当电源内阻抗占短路回路总阻抗的比例小于15%时,可以视为无限大电源。
()2、由于电力系统中三序分量是相互独立的,所以可以分别计算,然后再将各序分量迭加得到各相的电流和电压。
()3、快速切除故障有利于改善简单电力系统的暂态稳定性。
()4、无限大电源供电情况下突然发生三相短路时,短路电流中有基频交流、倍频交流和非周期三种电流分量。
()5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。
()6、任何情况下变压器的零序励磁电抗都可以视为无限大,即任何情况下变压器的励磁电抗都可以用开路表示。
()7、电力系统横向故障指各种类型的短路故障。
()8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响,所以在应用运算曲线法计算短路电流时,可以不再考虑负荷的影响。
()9、小干扰法既可以用于分析电力系统的静态稳定性,也可以用于分析电力系统的暂态稳定性。
()10、对于12MW以上发电机组,计算其机端短路冲击电流时,冲击系数应取2。
()二、单项选择题(在每小题的三个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题3分,共30分)1、无限大电源供电情况下突然发生三相短路时,各相短路电流中非周期分量的关系是()。
A、三相相等;B、三相可能相等,也可能不相等;C、不相等。
2、分析简单电力系统并列运行的暂态稳定性采用的是()。
A、小干扰法;B、分段计算法;C、对称分量法。
3、不计短路回路电阻时,短路冲击电流取得最大值的条件是()。
A、短路前空载,短路发生在电压瞬时值过零时;B、短路前带有负载,短路发生在电压瞬时值过零时;C、短路前空载,短路发生在电压瞬时值最大时。
4、电力系统并列运行的暂态稳定性是指()。
A、正常运行的电力系统受到小干扰作用后,恢复原运行状态的能力;B、正常运行的电力系统受到大干扰作用后,保持同步运行的能力;C、正常运行的电力系统受到大干扰作用后,恢复原运行状态的能力。
共3页第1页5、中性点直接接地系统中发生单相金属性接地短路时,流过故障相的短路电流大小与同一地点发生三相金属性短路时的短路电流大小相比较,其关系为( )。
A 、三相短路电流大于单相短路电流;B 、三相短路电流小于单相短路电流;C 、不能简单地确定二者的大小关系,还需要考虑其它条件。
6、对于旋转电力元件(如发电机、电动机等),其正序参数、负序参数和零序参数的特点是( )A 、正序参数、负序参数和零序参数均相同;B 、正序参数与负序参数相同,与零序参数不同;C 、正序参数、负序参数、零序参数各不相同。
7、绘制电力系统的三序单相等值电路时,对普通变压器中性点所接阻抗n Z 的处理方法是( )。
A 、中性点阻抗仅以n Z 出现在零序等值电路中;B 、中性点阻抗以3n Z 出现在零序等值电路中;C 、中性点阻抗以n Z 出现三序等值电路中。
8、单相接地短路时,故障处故障相短路电流与正序分量电流的关系是( )。
A 、故障相短路电流为正序分量电流的3倍;B 、故障相短路电流为正序分量电流的3倍;. C 、故障相电流等于正序分量电流。
9、对于11/-∆Y 接线变压器,两侧正序分量电压和负序分量电压的相位关系为( )A 、正序分量三角形侧电压与星形侧相位相同,负序分量三角形侧电压与星形侧相位也相同;B 、正序分量三角形侧电压较星形侧落后030,负序分量三角形侧电压较星形侧超前030;C 、正序分量三角形侧电压较星形侧超前030,负序分量三角形侧电压较星形侧落后030。
10、在中性点不接地系统中,在不计电阻影响并认为)2()1(∑∑=x x 的情况下,发生两相短路金属性接地时,故障处非故障相对地电压的大小为( )A 、0B 、|0|f UC 、|0|5.1f U三、问答题(每小题5分 共25分)1、以下图所示简单电力系统f 点发生三相短路为例,作图说明快速切除故障对电力系统并列运行暂态稳定性的影响。
(假定发电机为隐极机,电动势E '保持不变)共3页第2页2、隐极式同步发电机原始磁链方程中,都有那些电感系数为常数,那些电感系数是随着转子的旋转而变化?变化的原因是什么?3、写出单相金属性接地短路、 两相金属性短路接地和两相金属性短路时的边界条件方程,并绘制其复合序网。
4、分析发电机的短路电流时,常采用迭加原理进行分析,这种分析方法是以什么假设条件为前提的?5、已知描述电力系统受扰运动的状态方程的特征方程为010643234=++++λλλλ请问系统在原始运行点的运行是静态稳定的还是静态不稳定的?如果静态不稳定,则以什么样的方式失去稳定?四、作图题(7分)画出下图所示电力系统在f 点发生单相接地短路时的零序等值电路。
五、计算题(每小题9分,共18分)1、在下图所示的电力系统中,已知以发电机额定容量为基准的各元件的电抗和系统电压标幺值为:8.0cos 8.00.15.025.08.121=======φ、、正常运行时、、、P U x x x x L T T d假定发电机为隐极机,且空载电动势常数=q E 。
计算正常运行和切除一回线路后的静态稳定储备系数?并说明其是否符合要求。
2、简单电力系统的接线如下图所示,各电力元件的有关参数已标于图中,请计算空载情况下K 点发生三相短路时的短路电流周期分量起始有效值、短路冲击电流和最大有效值电流。
(6分)共3页第3页长沙理工大学标准答案纸课程名称: 电力系统暂态分析 专业、班级:电力本科一、判断题(下述说法是否正确,在你认为正确的题号后打“√”,错误的打“×”, 每小题2分,共20分)1、当电源内阻抗占短路回路总阻抗的比例小于15%时,可以视为无限大电源。
“×”2、由于电力系统中三序分量是相互独立的,所以可以分别计算,然后再将各序分量迭加得到各相的电流和电压。
“√”3、快速切除故障有利于改善简单电力系统的暂态稳定性。
“√”4、无限大电源供电情况下突然发生三相短路时,短路电流中有基频交流、倍频交流和非周期三种电流分量。
“×”5、中性点不接地系统中发生两相短路接地时流过故障相的电流与同一地点发生两相短路时流过故障相的电流大小相等。
“√”6、任何情况下变压器的零序励磁电抗都可以视为无限大,即任何情况下变压器的励磁电抗都可以用开路表示。
“×”7、电力系统横向故障指各种类型的短路故障“√”8、运算曲线的编制过程中已近似考虑了负荷对短路电流的影响,所以在应用运算曲线法计算短路电流时,可以不再考虑负荷的影响。
“√”9、小干扰法既可以用于分析电力系统的静态稳定性,也可以用于分析电力系统的暂态稳定性。
“×”10、对于12MW 以上发电机组,计算其机端短路冲击电流时,冲击系数应取2。
“×”二、选择题(每小题3分,共30分)1、C ;2、B ;3、A ;4、B ;5、C ;6、C ;7、B ;8、A ;9、C ;10、C 。
三、问答题(每小题5分 共25分)1、以下图所示简单电力系统f 点发生三相短路为例,作图说明快速切除故障对电力系统并列运行暂态稳定性的影响。
(假定发电机空载电动势q E 保持不变)答:作出正常运行和故障以及故障切除后的功角特性曲线如下,其中功角特性曲线I P 对应于正常运行情况、II P 对应于故障情况、III P 对应于故障切除后的情况,c 对应于故障切除较慢的情况,c 对 共5页第1页应故障切除速度较快的情况,显然切除故障较快时,加速面积减小了d cd c S ''∆,而最大减速面积增大了e de d S ''∆,根据等面积定则可知快速切除故障可以改善或提高简单电力系统并列运行的暂态稳定性。
(2分)(3分)2、隐极式同步发电机原始磁链方程中,都有那些电感系数为常数,那些电感系数是随着转子的旋转而变化的?变化的原因是什么?答:隐极式同步发电机原始磁链方程中,转子绕组的自感系数、转子绕组之间的互感系数、定子三相绕组的自感系数以及定子三相绕组之间的互感系数为常数(2分);转子绕组与定子绕组之间的互感系数是随着转子的旋转而变化的(1分),变化的原因是转子旋转时,转子各绕组与定子绕组之间存在着相对位置的改变(2分)。
3、写出单相金属性接地短路、 两相金属性短路接地和两相金属性短路时的边界条件方程,并绘制其复合序网。
答:各种情况下的边界条件如下:1、单相接地短路(以A 相为例)(1分)0)0()2()1()0()2()1(=++==fa fa fa fa fa fa U U U I I I &&&&&&、2、两相短路接地(以B 、C 两相短路接地为例)(1分))0()2()1()0()2()1(0fa fa fa fa fa fa U U U I I I &&&&&&===++、3、两相短路(以B 、C 短路为例)(1分))2()1()2()1(fa fa fa fa U U I I &&&&=-=、三种短路情况下的复合序网分别如下图1、2、3所示。
(2分)共5页第2页4、分析发电机的短路电流时,常采用迭加原理进行分析,这种分析方法是以什么假设条件为前提的?答:是以发电机磁路不饱和,其等值电路为线性等值电路为前提的。
(5分)5、已知描述电力系统受扰运动的状态方程的特征方程为010643234=++++λλλλ请问系统在原始运行点的运行是静态稳定的还是静态不稳定的?如果静态不稳定,则以什么样的方式失去稳定?答:作劳斯阵列如下:(2分)1 4 103 62 10-910根据劳斯判据,可知系统在原始运行点的运行是静态不稳定的。
由于劳斯阵列的第一列的倒数第二个元素为负值,特征方程有一对实部为正的共扼复根,系统将周期性失去稳定(3分)。
四、作图题(7分)画出下图所示电力系统在f 点发生单相接地短路时的零序等值电路。
答:零序等值电路如下: (画出任何一个都可得分)五、计算题(每小题9分,共18分)1、在下图所示的电力系统中,已知以发电机额定容量为基准的各元件的电抗和系统电压标幺值为:8.0cos 8.00.15.025.08.121=======φ、、正常运行时、、、P U x x x x L T T d ,假定发电机为隐极机,且空载电动势常数=q E 。
