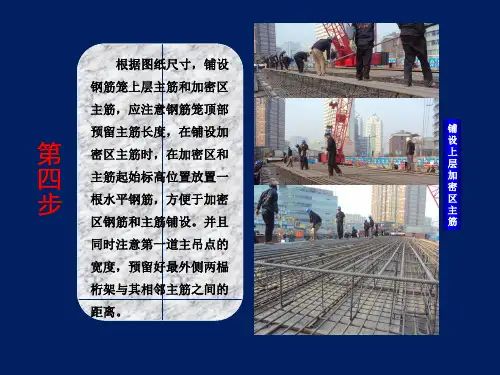

根据图纸尺寸,铺设
钢筋笼上层主筋和加密区
主筋,应注意钢筋笼顶部
预留主筋长度,在铺设加


密区主筋时,在加密区和 主筋起始标高位置放置一 根水平钢筋,方便于加密 区钢筋和主筋铺设。并且
铺设上层主筋上层加密区主筋
同时注意第一道主吊点的
宽度,预留好最外侧两榀
桁架与其相邻主筋之间的
距离。
测 量 两 侧 H 型 钢 腹 板 之 间 的 尺 寸
“7”字 筋
主筋 主筋
分布筋
wk.baidu.com分布筋
分布筋
200
主筋 分布筋 5mm厚钢板
60
过程中同时焊接防绕流管和上、 下层保护块(下层保护块已在铺设
60
270
270
下层水平筋时放在地面上)。防绕
60
60
流管的两侧呈梅花状每隔50cm点焊
70
在H型钢设计的位置上;保护块点
焊在钢筋笼主筋上,钢垫块的布置
焊接绕流管
拼 接 两 段 H 型 钢
根据图纸尺寸,在铺设钢筋笼上层主筋和加密区主筋完毕后,开始拼接
钢筋笼另一侧H型钢,注意调整好H型钢的位置高度以及H型钢整体的平直度,
并且保证钢筋笼两侧H型钢腹板之间的距离满足槽段宽度尺寸。
在摆放、拼接另一侧H型钢的同时,铺设上层水平筋,其位置间距根 据已铺设好的下层水平筋位置间距来铺设、调整,在吊点处水平筋改成 32钢筋(一般情况下吊点前后上层水平筋均变为 32),调整上层水平 筋和主筋间距、位置,将其点焊连接固定。同时工人进入钢筋笼内部将 下层和上层水平筋与H型钢翼缘板按设计要求进行焊接连接。同时将上层 第一道吊点和搁置点焊接在预留 的位置处。
水平桁架
此时在吊点处焊接水平桁架, 除第四道副吊点水平桁架布置在 吊点之后,其余四道吊点布置在 吊点之前,与上层同样位置的变 为 32的水平筋焊接牢固,第一 道和最后一道吊点用
32钢筋制作水平桁架,其余用 25钢筋制作。
接驳器预埋完毕之后, 在吊点前后水平筋变为 32钢筋的位置焊接“7” 字筋,保证钢筋笼起吊时 吊点处安全。“7”字筋 同样用32钢筋,同时焊 接第二道和第三道吊点处 上、下层的搁置钢板 (20mm厚)。
一样铺设时先用钢卷尺在两侧H
型钢翼缘板上标识每一道接驳



位置和规格。
安装接驳器应根据已做好的 标识按照规定间距尺寸进行预埋, 因接驳器钢筋规格较大、间距较 密,为了保证其数量,可适当调 整接驳器间距。每个接驳器均与 上、下层主筋或水平筋焊接牢固。
同预埋筋一样,接驳器在 导管仓处也预留通道,安装时 应与附近桁架焊接固定。
保护块设计详形式为纵向间距4m一块,横向两排。 图 保护块用5mm厚钢板制作。
焊接保护块
现场管理人员和监理验 收钢筋笼(主要验收各个焊 接部位以及接驳器、预埋筋 安装等是否满足设计要求)。
预埋筋在导管仓处应预留 通道,根据图纸尺寸、位置安 装和制作预埋筋。每幅钢筋笼 应有两个导管仓。
因为预埋筋与后期基坑开挖时支撑和结构相连, 所以标高位置需要很高要求,在安装预埋筋时就应严 格控制好标高位置。上图为现场管理人员正在检验现 场钢筋笼预埋筋安装位置是否符合要求。
底板接驳器安装同预埋筋
接驳器焊接完毕之后,外露直 螺纹套筒内抹黄油,然后盖上盖。
检验接驳器层 间距和标高位

地连墙预埋底板接驳器与结构 底板钢筋相连接,所以标高位置需 要非常精确,现场应严格控制好标 高位置。左图为现场施工人员和管 理人员配合监理正在验收现场已经 安装完成的接驳器质量。
同时在钢筋笼素混凝土段处按 设计要求进行加强处理(因混凝 土侧压力非常大),右图为用 25 钢筋和 32钢筋做加强处理。将H 型钢底部1m范围内进行切割、收 口,便于钢筋笼下放。下图为H型 钢底部切割收口。









水平筋变为 32钢筋













上层水平筋铺设完毕之 后,根据图纸所示预埋筋标 高、间距等尺寸,进行预埋 筋埋设,预埋筋包括结构环 梁插筋、支撑腰梁插筋和地 连墙槽段接缝处两侧预留筋, 铺设时应先用钢卷尺在两侧H 型钢翼缘板上标识每一道预 埋筋标高位置,并标识预埋 筋钢筋规格,便于工人预埋。 标识完成之后将已加工好的 预埋筋按照对应的位置、间 距进行预埋。
