xxxxxxxx项目
储罐充水及沉降观测方案
编制：
审核：
批准：
中石化工建设有限公司
二零一二年八月二十八日
1、编制说明：
本方案是为xxxxxxx项目油罐安装工程的油罐的试水及沉降观测试验而编制。仅适用于本工程油罐的试水及沉降观测试验，在实施过程中不得随意更改。如有变化，则应修改本方案，并按原审批程序进行审批后方可实行。
2、编制依据
➢本工程设备专业和土建专业设计图纸
➢《工程测量规范》GB50026-2007
➢《现场设备安装、工业管道、焊接工程施工及验收规范》GB50236-2011 ➢《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005
➢《石油化工钢制压力容器》SH3074-2007
➢《石油化工钢制压力容器材料选用标准》SH3075-2009
➢《工程建设交工技术文件规定》SH3503-2007
➢《钢制化工容器制造技术要求》HG_T20584-2011
➢《钢制化工容器结构设计规定》HG_T20583-2011
➢《石油化工工程施工及验收统一标准》SH3508-2011
➢《石油化工设备安装工程质量检验评定标准》SHJ514-2001
➢《石油化工钢储罐地基与基础施工及验收规范》SH3528-2005
➢《石油化工立式圆筒形钢制储罐施工工艺标准》SH3530-2001
➢《建筑施工高处作业安全技术规范》JGJ80-91
➢《施工现场临时用电安全技术规范》JGJ46-2005
➢《石油化工施工安全技术规定》SH3505-1999
3、方案概述
本方案是针对道达尔（天津）工业有限公司润滑油生产加工、仓储项目罐区二27台非标罐和罐区一8台2600立方基础油储罐安装工程编制，以指导储罐的试水及沉降观测试验。
➢试验一览表
4、检验试验方法

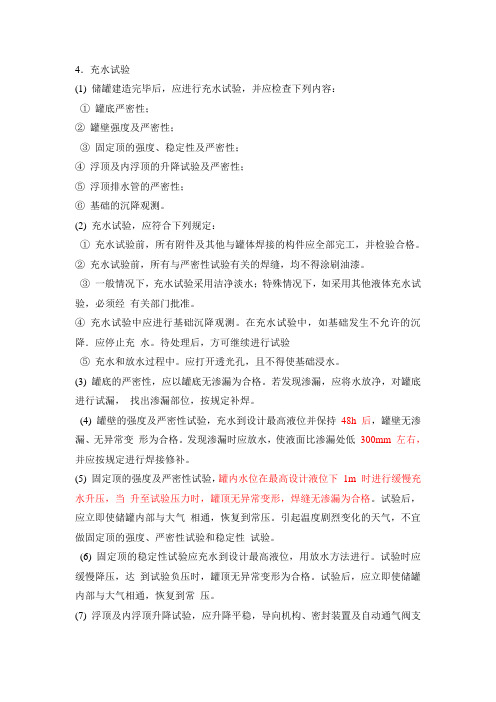

4.1充水试验
4.1.1储罐建造完毕后，应进行充水试验，并应检查下列内容:
➢罐底严密性;
➢罐壁强度及严密性;
➢固定顶的强度、稳定性及严密性;
➢基础的沉降观测。
4.1.2充水试验，应符合下列规定:
➢充水试验前，所有附件及其他与储罐焊接的构件应全部完工，并检验合格。➢充水试验前，所有与严密性试验有关的焊缝，均不得涂刷油漆。
➢一般情况下，充水试验采用洁净淡水。
➢充水试验中应进行基础沉降观测。在充水试验中，如基础发生设计不允许的沉降，应停止充水，待处理后，方可继续进行试验。
➢充水和放水过程中，应打开透光孔，且不得使基础浸水。
4.1.3 罐底的严密性真空试验.
➢试验设备准备
试验所需材料：真空箱300*600*120mm一个，有机玻璃块320*620mm，真空泵
一台，真空表一块，刷子一把，肥皂水，橡皮泥或其他密封胶泥若干。
罐体内水全部排干，内部底板自然风干，杂物清理干净后方可进行严密性试验。➢真空箱法严密性试验
先在焊缝上喷肥皂液，将真空试验箱子罩在上面，用软体密封材料（密封胶泥、橡皮泥或其他）密封，然后用真空泵将箱子内部抽真空（压力-53KPa），如果焊缝有泄漏，就会在漏点处有气泡，，检完一处后挪箱子，将焊缝全部检测一遍，应以罐底无渗漏为合格。
4.1.4 罐壁的强度及严密性试验，充水到设计最高液位并保持48h后.罐壁无渗漏、无异常变形为合格。发现渗漏时应放水，使液面比渗漏处低300mm左右，并进行焊接修补。
4.1.5 固定顶的强度及严密性试验，罐内水位在最高设计液位下lm时进行缓慢充水升压，当升至试验压力，U型压力表上显示2000pa时，罐顶无异常变形，焊缝无渗漏为合格。试验后，应立即使储罐内部与大气相通.恢复到常压。引起温度剧烈变化的天气，不宜做固定顶的强度、严密性试验和稳定性试验。
4.1.6 固定顶的稳定性试验应充水到设计最高液位用放水方法进行，通过打开N4管口进行放水。试验时应缓慢降压50分钟，达到试验负压，U型压力表显示-490pa时，罐顶无异常变形为合格。试验后，应立即打开放空口N7使储罐内部与大气相通，恢复到常压。充水前，除进水口、通气口以外，其余开口均用盲板临时封闭，采用橡胶垫片。
4.1.7 储罐充水方案
本工程储罐充水水源为现场生活用水，出水口为DN100，接90°弯头DN100，接DN100钢管，管上安装带法兰连接的截止阀一个、水表一个、止回阀一个，在DN100管上割开两个DN65的管洞，连接两段DN65钢管，钢管上安装带法兰连接的截止阀一个、止回阀一个，管段另一头用快速接头（丝接）连接消防管，消防管连接到储罐出口N6，储罐出口N6处加一截DN65的短截，在短截上安装DN65球阀，若水压不够不能使储罐充水到设计水位，需安装单级卧式离心泵，流程参见附图1。
4.1.8 储罐倒水方案
储罐充水试验及沉降观测合格后，罐体内部的试验用水需倒到另一个储
罐，充水试验的用水循环使用，从一个罐往另一个罐倒水需用离心泵，计划采用单级卧式离心泵，同时向两个储罐倒水。

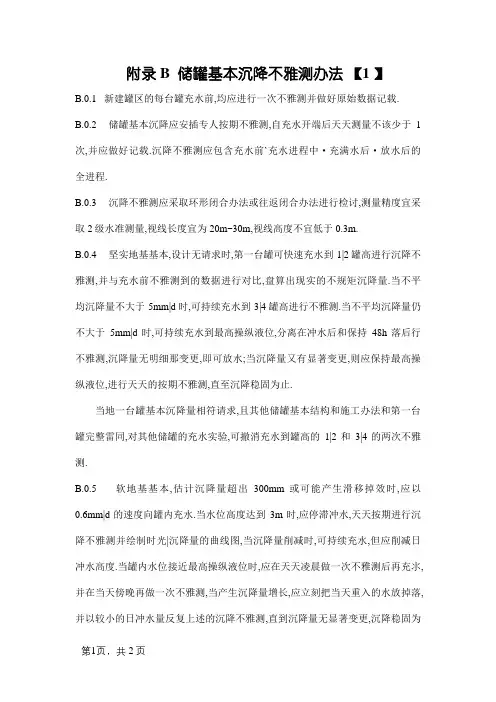

4.2 基础的沉降观测，应符合下列规定:
➢在罐壁下部圆周每隔l0m左右，设一个观测点点数宜为4的整倍数，且不得少于4点，T100-T107设8个观测点，其余试验储罐设4个观测点。
➢充水试验时，同类型罐的第一个罐应按设计文件的要求对基础进行沉降观测（图纸T11042-100CC05-01,附录第四条），注水预压应缓慢进行，不得一次注满，每次注水高度不得超过1m，水位从管顶观察，用吊线缠绕重物从通气孔放下，测量水位，待基础沉降观测点半数以上沉降速率小于10mm/d时，再进行下一次加水，如此渐进至充水到最高操作液位（如下表），继续进行观测至沉降速率小于5mm/d时为充水预压的稳定标准，随即可以缓慢放水卸荷（2m/d）；当观测沉降值在正常范围内或沉降量很小，则可按照规范要求（GB50128-2005）去充水，预计沉降量很小时，先注水不得超过1m，待基础沉降观测点半数以上沉降速率小于10mm/d时，可充水到罐高的1/3，进行沉降观测，并应与充水前观测到的数据进行对照，计算出实际的不均匀沉降量当未超过允许的不均匀沉降量时，可继续充水到罐高的1/2和3/4，进行观测，当仍未超过允许的不均匀沉降量，可继续充水到最高操作液位，分别在充水后和保持48h后进行观测，当沉降量无明显变化，即可放水;当沉降量有明显变化，则应保持最高操作液位，进行每天的定期观测，直至沉降稳定为止。当第一台罐基础沉降量符合要求，且其他储罐基础构造和施工方法和第一台罐完全相同，对其他储罐的充水试验，可取消充水到罐高的1/2和3/4时的两次观测,以加快进度。
➢充水前准备20个沙袋放置在围堰缺口处或在现场放置一些土方，并准备潜水泵防止储罐泄漏导致厂区大面积积水，如果储罐大面积泄漏，把沙袋堵在围堰缺口处或用铲车把现场土方立即运到围堰缺口处进行埋堵，用潜水泵把泄漏出来的水引排到厂区蓄水池中然后排入市政排水管网。做充水试验的储罐根据本方案进行充水试验，为防止储罐大面积泄漏，先充水至罐体两带板处，等待围堰建起，围堰建起后储罐继续进行充水试验，为加快充水试验进度可四台储罐同时充水至罐体两带板处。在试水过程中，如果罐壁发现泄漏，应立即停止充水，并把管内水位将至泄漏点一下300mm处，对泄漏点进行处理；如果罐底发现漏水，立
