CADWORX安装及汉化说明

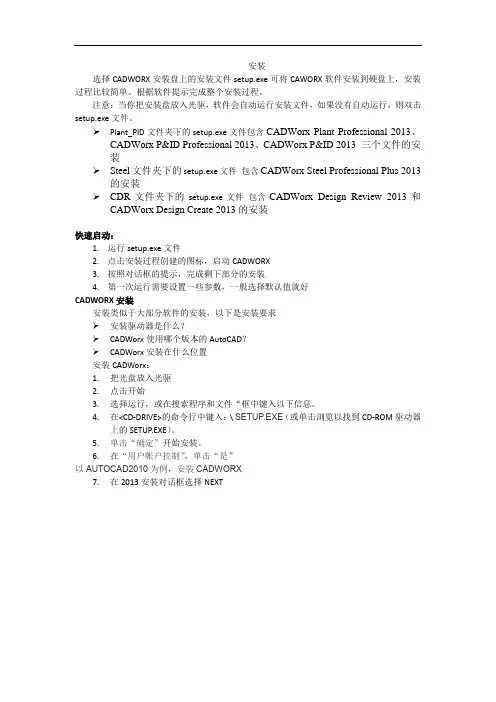

安装
选择CADWORX安装盘上的安装文件setup.exe可将CAWORX软件安装到硬盘上，安装过程比较简单。

根据软件提示完成整个安装过程。

注意：当你把安装盘放入光驱，软件会自动运行安装文件，如果没有自动运行，则双击setup.exe 文件。

Plant_PlD 文件夹下的setup.exe 文件包含CADWorx Plant Professional 2013、
CADWorx P&ID Professional 2013、CADWorx P&ID 2013 三个文件的安
装
Steel 文件夹下的setup.exe 文件包含CADWorx Steel Professional Plus 2013
的安装
CDR 文件夹下的setup.exe 文件包含CADWorx Design Review 2013 和
CADWorx Desig n Create 2013 的安装
快速启动：
1. 运行setup.exe 文件
2. 点击安装过程创建的图标，启动CADWORX
3. 按照对话框的提示，完成剩下部分的安装
4. 第一次运行需要设置一些参数，一般选择默认值就好
CADWORX 安装
安装类似于大部分软件的安装，以下是安装要求
安装驱动器是什么？
CADWorx使用哪个版本的AutoCAD？
CADWorx安装在什么位置
安装CADWorx：
1. 把光盘放入光驱
2. 点击开始
3. 选择运行，或在搜索程序和文件“框中键入以下信息。

4. 在＜CD-DRIVE的命令行中键入：\ SETUP .EXE （或单击浏览以找到CD-ROM驱动器上
的SETU圧XE。

5. 单击“确定”开始安装。

6. 在“用户帐户控制”，单击“是”
以AUTOCAD2010 为例，安装CADWORX
7. 在2013安装对话框选择NEXT
8. 确认安装在当前用户的电脑上，如果是则选择
确的用户登录并重新从 1-7开始安装
9. 选择yes 同意许可协议
Multipl e User Info rrrat ion
4〕 0K ,如果不是则取消安装。

选择正
CAD Went 2013 Sfltvp 丘tr.；.丁工2D12
Lic^nte Amf«nt!rw
Ptefis* esd the Fok>wia kc^nse aaftennert 怕hl」".
::屮* PAGE DOWN L ty to 畑色fh*r rtrf of tl*亡申已帧已丫
[?册riQht 20D3 ・ 20H CofcoiMcri 削Fh^ih ftfsenrtd.
T nut I irmw ft(jrwn*rrf n I nfrttr*! 11\ir»rf ft ^umf-
IF lHt ULLNbtE HAS A VALID LD IXEN3E Wtl FFtM T|-EN THAT 1WH T TEN IXEN5E
SUALL WT PRECEDE MCE AMD GtWtflZ THE U 韭DFTM呂EOnVjAHL
T晳人**州。

神希的n射站中氏歸俪7 « .Ema+P■初E沽®rpnx kWg町产 aiQ't t» Lnn$9^nd5matnviiFounddicin ^(eUcwisefa Dmw^DpvJion. ^ira icBnwia B awered bu ■s怦ar寺卡艸七血的1净errw也.
神■叠Lxtnct Agi«ffr>flnt fa P^ctcs. Pww I M*inr S dl^irt 邱oduc憧
卩打冲j*CBpt 謝| thatariu& 护庄戸出血的1 d 穴* 岬Ifycy jafactHft. tv 「
se*亦C I MC. Ta ntid CACMurt 2013r J^MJ mm：r 占hit ^rwnmt
百B«*i Ys M P
10. 选择当你运行CADWORX时加载的AUTOCAD的版本
11. 选择下一步
选择安装产品对话框
12. 选择安装In stall Pla nt Professio nal 和In stall P&ID Professio nal 两个中的专业版本,
选择完毕，输入安装序列号。

如果你没有专业版的P&ID，选择普通P&ID。

13. 选择下一步
注意：如果选择的序列号对话框，单击是重新输入序列号，或“否”停止安装。

你必须有正确的序列号来完成安装。

选择安装位置对话框
14. 点击browse，选择一个文件夹或者点击下一步选择默认的文件夹，默认文件夹为
C:\CADWorx 2013.
选择程序文件夹对话框显示。

15. 选择程序文件夹的安装位置或默认单击“
NEXT”
选择加密狗类型/颜色或SPLM的对话框显示。

16. 根据与贵公司购买的产品选择加密狗类型/颜色或SPLM.Da选择后，单击“下一
步”。

选择绿色或红色的USB端口，或的SmartPlant许可证管理器。

如果它是SPLM, 提示您一个对话框，询问框如果一个SPL M的基于许可机的设置。

单击“是”。

准备安装对话框
17. 选择下一步
在安装过程中，一个进度条显示随着安装状态的过程
Irstalliria
CA...\Plan s ogenK I-Co nFigueKsetuf]. e»e
Cancel
重新启动计算机，以使更改生效。

需要管理员权限在电脑上安装软件。

安装后完成后，管理员权限，可以撤销。

不需要管理员权限运行CADWorx。

网络驱动器上安装的软件是没有比本地硬盘上安装不同驱动器-指定目标安装驱动器和文件夹，并安装相应的软件。

一些网络保护后续修改安装文件夹。

因此，CADWorx需要设置到安装文件夹的访问权限，写入，读取和修改的具体文件夹。

因为安装，你可能需要修改CADWorx的安装数据文件，这些文件不能位于受保护的安
装文件夹。

相反，这些数据文件位于折叠子命名（产品文件夹）系统和（产品文件夹）支持。

给所有用户这两个文件夹的访问权。

注：虽然该软件的安装文件夹的名称可以是用户指定的，系统\ Support文件夹名是固定的，
在安装过程中自动创建。

这些子文件夹重命名会导致软件产生的错误和失败。

重命名的子文件夹会导致软件产生的错误和失败。

如果允许用户修改的规格和/或组件的数据文件，这些默认文件夹也必须允许完全访问。

规范文件在[Product Folde]文件夹中。

数据文件在[Product Folder]\LIB_l，\LIB_M，\LIB_MM, \Steel_I 和Steel_M 文件夹中。

安装软件后，您可以使默认管道和钢结构安装配置，并这些文件夹移动到用户指定的位置。

如需有关详细信息，请参阅“在CADWorx PLANT用户指南管道设置”和“钢结构设置”GADWorx 钢材用户指南。

当网络驱动器上安装该软件，每台客户端计算机必须包含图标中的命令行指令来正确定
位和运行的软件。

创建图标最简单的方法是运行客户端计算机上CADWorx的设置配置文件。

CADWorx可以在网络上或单独的计算机上运行。

可以有三种不同的网络安装配置。

1•软件被安装在一个网络驱动器。

所有客户端连接到一个绿色的本地硬件锁电脑。

2•软件安装在一个网络驱动器或个人客户计算机。

一个红色锁附着在一个网络系统，并随后由多个
用户访问。

3.软件被安装在一个网络驱动器。

本地硬件锁和网络硬件锁被使用。

汉化说明
本软件提供部分汉化文件，只需将文件sChinese.dic文件拷贝到CADWorx 2013\Plant'Support文件夹下。

（原文件位于本光盘“川大培训”文件夹中）软件中选择setup按钮
选择Configuration Settings 中的LanguageFile找到拷贝的sChinese.dic即可。
