机械设备安装工艺第一章 机械设备安装工程的基础知识

机械设备安装⼯艺试题机械设备安装⼯艺练习题第⼀章机械设备安装⼯程的基础知识.⼀．选择题1.在⽔准测量中，若后视点A的读数⼤，前视点B的读数⼩，则有( )。

A、A点⽐B点低B、A点⽐B点⾼C、A点与B点可能同⾼D、A点、B点的⾼低取决于仪器⾼度2.将经纬仪安置于A点且瞄准B点时，⽔平度盘读数为30o，欲测设45o的⽔平⾓值于AB直线的右侧，则⽔平度盘的读数应为？A.45oB.75oC.165oD.15o3.由A、B点的⾼程HA=100⽶、HB=200⽶，求⾼差hAB＝( )⽶。

A. ＋100B. －100C. ＋200D. ＋3004.设地⾯上有A、B两点，两点的⾼程分别为HA=19.186m，HB=24.754m，则A、B两点的⾼差hAB（）m。

A. 5.568B. －5.568C. 43.940D. －43.9405..测量⼯作中，通常采⽤的标准⽅向有（）。

A.真⼦午线⽅向、磁⼦午线⽅向和极坐标⽅向B.真⼦午线⽅向、磁⼦午线⽅向和坐标纵线⽅向C.极坐标⽅向、磁⼦午线⽅向和坐标纵线⽅向D.真⼦午线⽅向、极坐标⽅向和坐标纵线⽅向6..直线A、B的象限⾓RAB=南西1°30′，则其坐标⽅位⾓（）。

A. 1°30′B. 178°30′C. 181°30′D. 358°30′7..消除视差的⽅法是（）使⼗字丝和⽬标影像清晰。

A.转动物镜对光螺旋B.转动⽬镜对光螺旋C.反复交替调节⽬镜及物镜对光螺旋D.调节微动螺旋8.整理⽔准测量数据时，计算检核所依据的的基本公式是（）。

A.∑a-∑b=∑hB.∑h=∑H终-∑H始C.∑a-∑b=∑h=H终-H始D.fh≤Fh9.地⾯两点间的⽔平距离是指( )。

A.该⼆地⾯点间连线的长度B.该⼆地⾯点之连线投影于⽔平⾯上的线段长度C.该⼆地⾯点之连线铅垂投影于⽔平⾯上的线段长度D.过该⼆地⾯点的铅垂线之间的距离10..观测竖直⾓时，要求使竖盘⽔准管⽓泡居中，其⽬的是（）。

机械设备安装基础一、引言机械设备安装是一个重要的工作环节，对于各行各业的生产运营都起着至关重要的作用。

本文将介绍机械设备安装的基础知识和必要步骤，帮助读者了解机械设备安装的要点和技巧。

二、机械设备安装前的准备工作在进行机械设备安装前，需要进行一系列准备工作以确保安装工作的顺利进行。

首先，要对设备安装位置进行评估和选定，确保设备能够正常运行，并且不会对周围环境和人员造成安全隐患。

其次，要准备好所需的安装工具和设备，包括起重设备、安装工具、安全防护用品等。

最后，要制定详细的安装计划和流程，确保每个步骤都能够有序进行。

三、机械设备安装的基本步骤1.设备验收：在进行安装之前，要先对机械设备进行验收。

验收的内容包括设备的外观检查、功能检测等，以确保设备符合安装要求。

2.基础施工：机械设备的安装需要有坚实的基础作为支撑。

因此，在进行设备安装前，要先进行基础施工，包括打桩、浇筑混凝土等工作。

3.设备定位：将设备放置在预定的位置上，并使用水平仪等工具调整设备的水平度和垂直度，确保设备能够稳定运行。

4.连接管道：根据设备的功能和工艺要求，进行管道连接。

在连接管道时，要注意管道的材质、连接方式等，以确保管道能够承受设备的工作压力和温度。

5.电气接线：根据设备的电气要求，进行电气接线工作。

在进行电气接线时，要注意接线的规范和安全要求，确保设备能够正常运行。

6.试运行：在完成设备安装后，要进行试运行。

试运行的目的是检测设备的运行情况和性能，以及排除可能存在的故障和问题。

7.安全检查：在设备安装完成后，要进行安全检查，确保设备符合相关的安全标准和要求。

安全检查的内容包括设备的防护措施、紧固件的检查、电气设备的接地等。

8.记录和归档：对于设备安装过程中的重要信息和数据，要进行记录和归档。

这些记录和归档的资料将在设备的后续维护和管理中起到重要的作用。

四、机械设备安装的注意事项1.安全第一：在进行机械设备安装时，要始终把安全放在第一位。

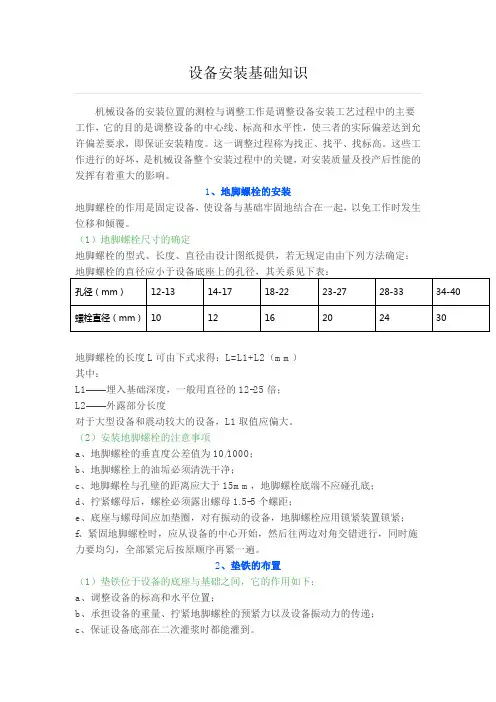

设备安装基础知识机械设备的安装位置的测检与调整工作是调整设备安装工艺过程中的主要工作，它的目的是调整设备的中心线、标高和水平性，使三者的实际偏差达到允许偏差要求，即保证安装精度。

这一调整过程称为找正、找平、找标高。

这些工作进行的好坏，是机械设备整个安装过程中的关键，对安装质量及投产后性能的发挥有着重大的影响。

1、地脚螺栓的安装地脚螺栓的作用是固定设备，使设备与基础牢固地结合在一起，以免工作时发生位移和倾覆。

（1）地脚螺栓尺寸的确定地脚螺栓的型式、长度、直径由设计图纸提供，若无规定由由下列方法确定：地脚螺栓的长度L可由下式求得：L=L1+L2（mm）其中：L1——埋入基础深度，一般用直径的12-25倍；L2——外露部分长度对于大型设备和震动较大的设备，L1取值应偏大。

（2）安装地脚螺栓的注意事项a、地脚螺栓的垂直度公差值为10/1000；b、地脚螺栓上的油垢必须清洗干净；c、地脚螺栓与孔壁的距离应大于15mm，地脚螺栓底端不应碰孔底；d、拧紧螺母后，螺栓必须露出螺母1.5-5个螺距；e、底座与螺母间应加垫圈，对有振动的设备，地脚螺栓应用锁紧装置锁紧；f、紧固地脚螺栓时，应从设备的中心开始，然后往两边对角交错进行，同时施力要均匀，全部紧完后按原顺序再紧一遍。

2、垫铁的布置（1）垫铁位于设备的底座与基础之间，它的作用如下：a、调整设备的标高和水平位置；b、承担设备的重量、拧紧地脚螺栓的预紧力以及设备振动力的传递；c、保证设备底部在二次灌浆时都能灌到。

（2）垫铁的种类垫铁是具有一个形状和尺寸的铸铁块或钢板，常用的垫铁有两种类型：a、平垫铁也叫矩型垫铁；b、斜垫铁：斜垫铁的斜度一般为1/10—1/20，斜垫铁在一般情况下均成对使用，在一组垫铁中，应用两块斜度相同的斜垫铁和一块同号的平垫铁；（3）垫铁的位置a、每个地脚螺栓旁至少有一组垫铁；b、垫铁组在能放稳和不影响灌浆的情况下应量靠近地脚螺栓；c、相邻两组垫铁的距离，一般应为500—1000mm；d、垫铁应有足够的面积承受设备的负载；（4）放置垫铁的注意事项a、在基础上放置垫铁的位置要铲平，使基础与垫铁接触良好；b、应尽量减少每组垫铁中的垫铁块数，一般不超过3-4块，并少用薄垫铁，厚垫铁放在上面，最薄的板放中间；c、在平垫铁与斜垫铁混合使用时，一般平垫铁放下面，斜垫铁放上面；d、垫铁组的总高度一般在30-100mm，斜垫板应露出10—50mm；e、垫铁应露出设备底座外缘，平垫铁应露出10—30mm，斜垫铁应露出10—50mm；f、在设备调整合格后，若使用钢垫铁，每组垫铁必须点焊牢，但铸铁垫铁可不焊；3、设备开箱检查、就位及找正（1）开箱检查开箱检查的目的有三：第一，零部件是否齐全；第二，设备有无损坏；第三，办理移交手续。

机械设备安装工程的基础知识机械设备安装的施工顺序（1）机械设备的分类：通用机械设备；专用设备；非标准设备。

（2）机械设备安装的分类；整体安装；解体安装；（3）机械设备安装的一般施工过程：设备开箱与清点基础放线（设备定位）设备基础检验设备就位精度检测与调整设备固定拆卸、清洗与装配润滑与设备加油调整与试运转工程验收。

机械设备基础的检验要点及设备与基础的连接方法每台机械设备均应有一个坚固的基础，以承受设备本身的重量、载荷和传递设备运转时产生的摆动、振动力。

（1）基础的功能*把设备牢固固定在需要的位置上。

*承受设备的全部重量和工作时产生的振动力、动力，并把这些力均匀地传递到土壤中去。

*吸收和隔离设备运转时产生的振动，防止发生共振现象。

（2）基础检验的主要方法基础施工完成后必须经过必要的，检验方可进行机械设备的安装，尤其是振动大、转速高、重型设备的基础。

基础施工单位应提供设备基础质量合格证明书：主要检查其混凝土配比、混凝土养护及混凝土强度是否符合设计要求。

*如果对设备基础的强度有怀疑，可用回弹仪或钢珠撞痕法等对基础的强度进行复测。

*对基础的外观检查：主要察看基础表面有无蜂窝、麻面等质量缺陷。

*对基础的位置、几何尺寸的测量检查：检查的主要项目有基础的坐标位置，不同平面的标高，平面外形尺寸，凸台上平面外形尺寸，凹穴尺寸，平面的水平程度，基础的铅垂程度，预埋地脚螺栓的标高和中心距，预埋地脚螺栓孔的中心位置、深产主孔壁铅垂程度，预埋活动地脚螺栓锚板的标高、中心位置、带槽锚板和带螺纹锚板的水平程度等。

对重型设备基础的预压试验是为了防止重型设备安装后由于基础的不均匀下沉造成设备安装的不合格而采取的预防措施。

（3）设备与基础的连接方法设备与基础的连接方法主要采用地脚螺栓连接并通过调整垫铁将设备找正找平，然后灌浆将设备固定在设备基础上。

（4）地脚螺栓*固定地脚螺栓：它与基础浇灌在一起，其长度一般为100～1000mm，头部做成开叉形、环形、钩形等形状，以防止地脚螺栓旋转和拔出。

2023年安装工程专业讲义: 机械设备安装百手整理起驾为您第五章通用工程安装第一节机械设备安装一、机械设备及其分类机械设备种类很多, 分类方法也不尽相同, 通常按其功用可分为: 切削设备、锻压设备、铸造设备、起重设备、输送设备、电梯、风机、泵、压缩机、工业炉、煤气发生设备及其他机械等。

（1）切削设备, 如车床、钻床、镗床、磨床、铣床、数控机床、齿轮加工机床等。

（2）锻压设备, 如机械压力机、液压机、自动锻压机、锻锤、剪切机、弯曲矫正机等。

（3）铸造设备, 如砂解决设备、造型及造芯设备、落砂及清理设备、金属型铸造设备、抛丸清理室等。

（4）起重设备, 涉及各种桥式起重机、吊钩门式起重机、梁式起重机、电动葫芦等。

（5）输送设备, 如斗式提高机、刮板输送机、悬挂输送机、固定式胶带输送机等。

（6）电梯, 如交流电梯、直流电梯、小型杂货电梯、观光电梯、自动扶梯等。

（7）风机, 如离心式通风机、离心式引风机、轴流通风机、回转式鼓风机、离心式鼓风机等。

（8）泵, 如离心式泵、旋涡泵、柱塞泵、齿轮油泵、计量泵等。

（9）压缩机, 如活塞式压缩机、回转式螺杆压缩机、离心式压缩机等。

（10）工业炉, 如电弧炼钢炉、电阻炉、高频及中频感应炉、冲天炉、热解决炉等。

（11）煤气发生设备, 如煤气发生炉、洗涤塔、电气滤清器等。

（12）其他机械, 如溴化锂吸取式制冷机、制冰设备、柴油发电机组等。

二、机械设备安装（一）安装准备工作在机械设备安装工程施工之前, 必须有充足的准备。

工程质量好坏、施工速度快慢, 都与施工前的准备工作密切相关。

准备工作重要涉及以下几个方面:1.技术准备2.组织准备施工开始前, 可根据工程特点和施工部门的具体情况和条件, 成立施工组织机构, 全面负责工程的技术、管理等工作。

3.供应工作准备（1）施工前必须备齐技术准备工作中提出的所需机具、材料, 并及时将所要安装的机械设备运抵现场。

（2）设备开箱检查。

成箱设备运送到安装现场后, 必须开箱检查、清理, 检查完毕后应做好记录, 办理移交手续, 交付安装施工。

机械设备安装基础一、引言机械设备安装是工程施工中的重要环节，它关乎设备的正常运行和工程的顺利进行。

本文将从机械设备安装的基础知识、安装前的准备工作以及安装过程中的注意事项等方面进行详细阐述。

二、机械设备安装的基础知识1. 设备安装的分类机械设备安装可分为静设备安装和动设备安装两大类。

静设备安装主要包括容器、管道等不需要频繁移动的设备；动设备安装则主要指需要频繁移动或进行调整的设备，如泵、风机等。

2. 安装位置的选择在进行机械设备安装时，应根据设备的使用要求和工艺流程的需要，选择合适的位置进行安装。

需要考虑的因素包括设备的重量、体积、噪音、振动等。

3. 安装基础的设计机械设备的安装基础是设备安装的基础，它直接影响设备的稳定性和安全性。

安装基础的设计应根据设备的重量、工作方式和使用环境等因素进行合理设计，并经过计算和验算，确保其能够承受设备的荷载。

三、安装前的准备工作1. 设备运输和搬运在进行机械设备安装前，首先需要进行设备的运输和搬运工作。

运输过程中应注意保护设备的外观和内部结构，避免发生碰撞和振动。

搬运过程中要确保操作人员的安全，并采取适当的搬运工具和方法。

2. 安装材料和工具的准备进行机械设备安装时，需要准备好相应的安装材料和工具。

安装材料包括螺栓、垫片、密封胶等，工具包括扳手、千斤顶、测量工具等。

准备工作应提前进行，确保安装过程的顺利进行。

3. 安装方案的制定在安装机械设备前，需要制定详细的安装方案。

安装方案应包括设备的布置图、安装步骤、安装顺序等内容，并经过相关部门和专业人员的审核和批准。

四、安装过程中的注意事项1. 安全第一机械设备安装过程中，安全是最重要的考虑因素。

安装人员应佩戴相关的安全防护用品，并按照相关规定进行操作。

在安装过程中，应注意避免发生人身伤害和设备损坏等事故。

2. 精确测量在进行机械设备安装时，需要进行精确的测量工作。

测量结果的准确性直接影响设备的安装质量。

因此，在进行测量工作时，应使用准确可靠的测量工具，并按照相关规定进行测量。

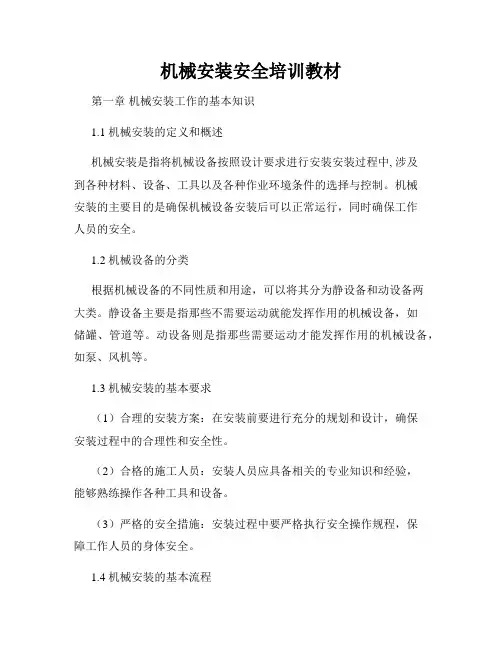

机械安装安全培训教材第一章机械安装工作的基本知识1.1 机械安装的定义和概述机械安装是指将机械设备按照设计要求进行安装安装过程中, 涉及到各种材料、设备、工具以及各种作业环境条件的选择与控制。

机械安装的主要目的是确保机械设备安装后可以正常运行，同时确保工作人员的安全。

1.2 机械设备的分类根据机械设备的不同性质和用途，可以将其分为静设备和动设备两大类。

静设备主要是指那些不需要运动就能发挥作用的机械设备，如储罐、管道等。

动设备则是指那些需要运动才能发挥作用的机械设备，如泵、风机等。

1.3 机械安装的基本要求（1）合理的安装方案：在安装前要进行充分的规划和设计，确保安装过程中的合理性和安全性。

（2）合格的施工人员：安装人员应具备相关的专业知识和经验，能够熟练操作各种工具和设备。

（3）严格的安全措施：安装过程中要严格执行安全操作规程，保障工作人员的身体安全。

1.4 机械安装的基本流程（1）准备工作：包括安装方案的制定、相关材料的准备、施工人员的培训等。

（2）现场勘察与标志：对安装场地进行勘察，确定安装位置，并进行合适的标志和标识。

（3）设备安装：按照预定的安装方案进行设备的就位、安装和固定。

（4）设备调试：对已安装的设备进行调试，确保其正常运行。

（5）安全验收：对安装完成的设备进行安全验收，确保符合相关安全标准。

第二章机械安装中的安全风险与防范措施2.1 机械安装中的常见安全风险（1）高处作业：在高空作业时易发生坠落事故，需要采取防护措施，如使用安全带等。

（2）重物起吊：重物起吊事故可能造成人员伤亡，需要选择适当的起重设备和使用正确的起吊方法。

（3）机械设备故障：机械设备故障可能引发事故，需要进行设备的定期检查和维护。

（4）电气安全：机械设备的安装中涉及到电气操作，需要遵循相关的电气安全规范。

2.2 安全防范措施（1）个人防护措施：安装人员应佩戴符合标准的安全帽、防护眼镜、防护手套等个人防护装备。

（2）安全操作规程：制定并严格执行安全操作规程，如高处作业、起吊操作等规程。

机械设备安装基础知识嘿，朋友们！今天咱来聊聊机械设备安装这档子事儿。

你说这机械设备安装啊，就好比搭积木，得一块一块稳稳当当放好，不然整个就垮啦！咱先说说准备工作吧，那可真是不能马虎。

就像你要出门旅行，得先想好带啥东西吧。

得把场地清理干净咯，别到时候这儿一个石头那儿一根木棍的，那机械设备咋能安稳待着呀。

还有啊，那些个工具，得准备齐全了，别等要用了才发现这个没带那个找不到，那不抓瞎啦！这就好比战士上战场，没带枪，那能行吗？然后就是安装的过程啦。

这可得细心细心再细心！每个零件、每个螺丝都有它的位置和作用，可不能瞎搞。

你想想，要是你家椅子少装个螺丝，你坐上去会不会心里发慌呀？机械设备也是一样的道理。

安装的时候，要按照说明书一步一步来，可别自以为是地乱来哟。

安装过程中还得注意一些细节呢。

比如说，有些地方要加润滑油，就像人要喝水一样，不然机器运转起来不就卡壳啦？还有那些线路，得整理得清清楚楚，不能像一团乱麻似的，不然出了问题都不知道从哪儿找起。

再来说说调试吧。

这就像是给机器做一次全面的体检。

看看它能不能正常运转，有没有啥毛病。

要是调试的时候发现问题，就得赶紧解决，可不能等正式用起来了才发现问题，那可就麻烦大啦！咱平常生活中也经常能看到机械设备呀，像什么电风扇啦、洗衣机啦。

它们能正常工作，不都是因为安装得好嘛。

要是安装不好，那不是嗡嗡响就是不转，你说烦人不烦人？机械设备安装可不是一件小事，它关系到设备能不能正常工作，能不能发挥它应有的作用。

所以啊，咱可得认真对待，不能有丝毫马虎。

就像盖房子，基础不打好，房子能牢固吗？总之，机械设备安装这事儿啊，看着简单，做起来可不简单。

得有耐心，得细心，还得有责任心。

只有这样，才能把机械设备安装好，让它们为我们好好服务呀！你们说是不是这个理儿？。

机械设备安装与施工方法基础知识（一）安装准备工作1、技术准备。

2、组织准备。

3、供应工作准备。

（1）施工前必须准备好技术准备工作中提出的所需机具、材料，并及时将所安装的机械设备运到现场，开箱检查、拆卸、清洗、润滑。

（2）设备开箱检查。

（3）设备拆卸、清洗和润滑。

①设备清洗。

设备开箱检查、拆卸后，要清除所涂的防锈剂和内部残留的铁屑、锈蚀及运输、存放中堆积的灰尘等秽物，清洗干净后，才能进行装配。

安装工程中常用清洗剂有碱性清洗剂、含非离子型表面活性剂的清洗剂、石油溶剂、清洗气相防腐蚀的溶剂。

设备加工面的防锈层，不得使用砂布或金属刮具除去，只准用干净的棉纱、棉布、木刮刀或牛角刮具等清除。

干油可用煤油清洗。

防锈漆可使用香蕉水、酒精、松节油、丙酮清洗。

加工表面的锈蚀处，用油无法擦去时，可用棉布蘸醋酸擦掉；除锈后用石灰水擦拭中和，最后用干净棉纱或布擦干。

齿轮箱内齿轮所涂的防锈干油过厚时，可用70～80℃的热机油或30～40℃热煤油倒入箱中清洗。

已硬化或较难清洗的滚珠轴承，可用70～80℃的热机油冲洗后，再用煤油清洗，最后用汽油清洗。

清洗轴承时不得使用棉纱，只准用干净棉布；如棉布不便清洗时，可用油枪打入煤油或热机油清洗。

②设备润滑。

设备内外各部清洗干净后，才可进行加油润滑。

润滑油必须经过化验，确定符合要求后才可以使用。

加入设备前润滑油必须过滤，所加油应达到规定油标位置；所有润滑部分及油孔应加满润滑油。

使用润滑脂密封简单，不易脏污，减少损失，不必常加换润滑脂。

特别是对高速电机、自动装置及不易加油的设备润滑实用意义很大。

同时，润滑脂受温度影响不大，对荷载性质、运动速度的变化有较大适应范围，在垂直润滑面上不易流失。

在润滑脂中加入适量石墨粉，能形成更坚韧的油膜，能在往复运动机构中起缓动作用，避免爬行，消除震动。

润滑脂由于流动性差，导热系数小，因此不能作循环润滑剂使用。

（二）基础工作1、基础的施工。

基础施工大约包括几个过程：挖基坑、装设模板、绑扎钢筋、安装地脚桂和预留孔模板、浇灌混凝土、养护、拆除模板等。
